Глушник звуку пострілу стрілецької зброї

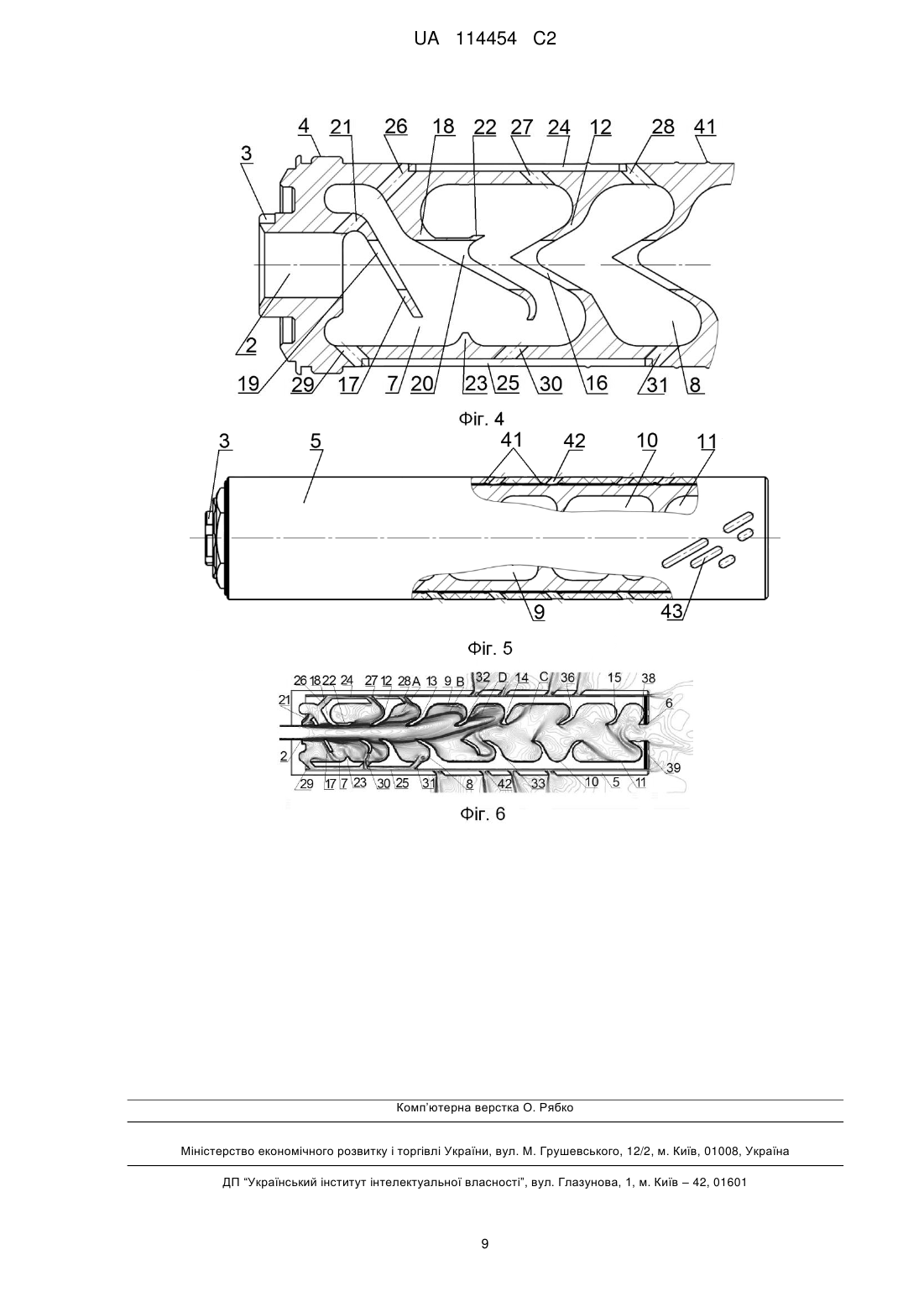

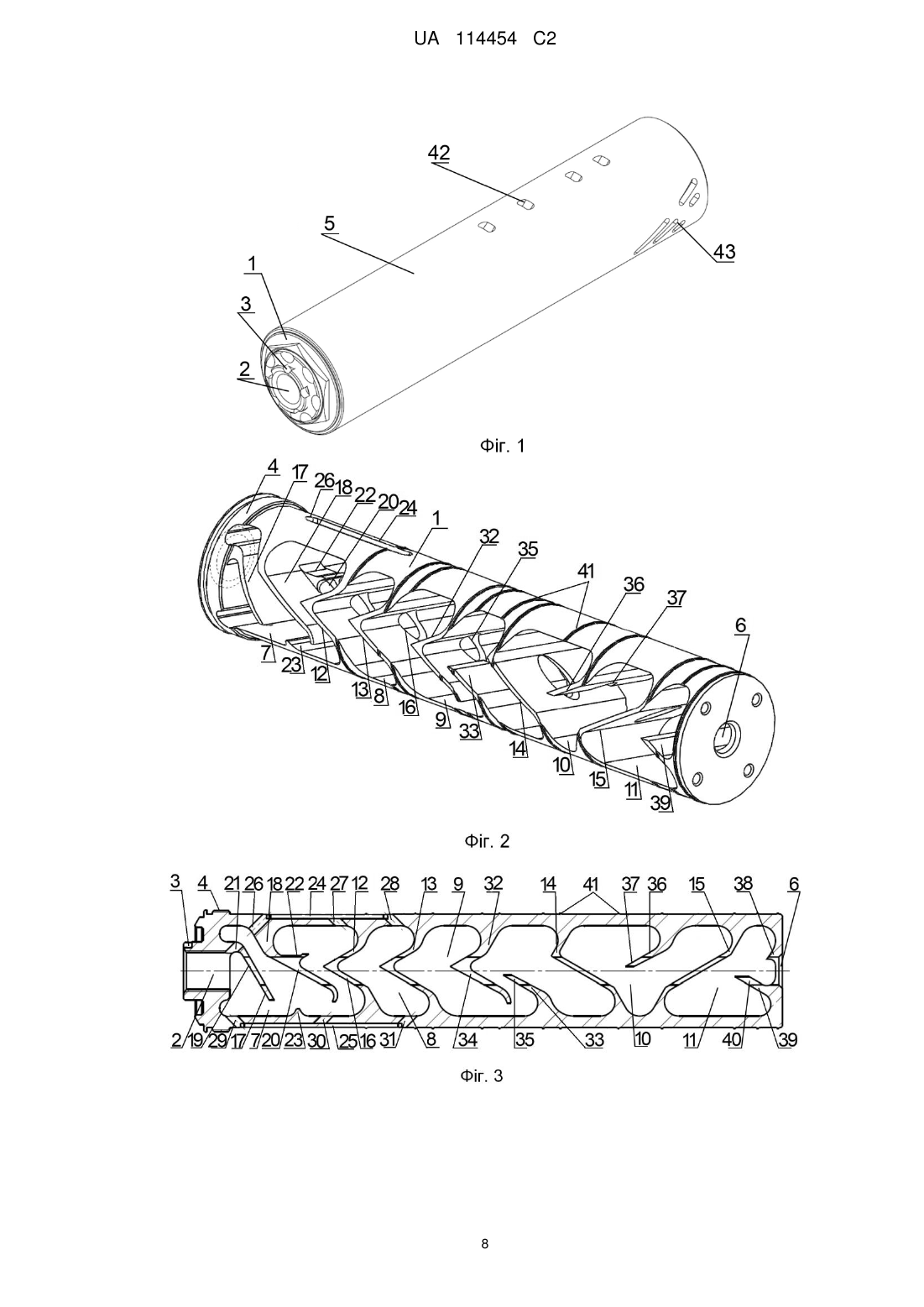

1. Глушник звуку пострілу стрілецької зброї, який містить циліндричний кожух і циліндричний корпус, що має вхідний кульовий отвір з внутрішньою різьбою і упором для кріплення до ствола зброї, зовнішню різьбу для фіксації циліндричного кожуха, вихідний кульовий отвір та п'ять послідовно розташованих розширювальних камер, розмежованих мембранами з отворами для проходження кулі, що утворюють кульовий канал, який відрізняється тим, що мембрани, які розмежовують першу і другу, другу і третю та третю і четверту розширювальні камери з боку вхідного кульового отвору, виконані фігурними, переважно <-подібної форми, з можливістю утворення за ними цільових завихрювальних зон у відповідних розширювальних камерах, а мембрана, що розмежовує четверту і п'яту розширювальні камери, виконана похилою відносно осі кульового каналу, при цьому перша розширювальна камера містить похилу пластину відхилення газового потоку й похилу фігурну мембрану, консольно виконані на поверхні камери, розміщені послідовно одна за одною й оснащені отворами для проходження кулі, та завихрювач, що розташований за похилою пластиною відхилення газового потоку і при цьому виконаний на поверхні камери з протилежного боку від похилої фігурної мембрани, крім того у похилій пластині відхилення газового потоку виконаний наскрізний отвір під кутом до осі кульового каналу з можливістю сполучення з вхідним кульовим отвором, а на тильній поверхні похилої фігурної мембрани виконаний завихрювач, третя розширювальна камера містить фігурну, переважно <-подібної форми, мембрану, консольно виконану на поверхні камери з можливістю утворення за нею цільової завихрювальної зони й оснащену отвором для проходження кулі, та похилу пластину відхилення газового потоку, консольно виконану на поверхні камери з протилежного боку від вказаної фігурної мембрани, розташовану за нею і оснащену вирізом для проходження кулі, четверта розширювальна камера містить похилу пластину відхилення газового потоку, консольно виконану на поверхні камери й оснащену вирізом для проходження кулі, а п'ята розширювальна камера містить завихрювач, виконаний на торцевій поверхні камери, та похилу пластину відхилення газового потоку, консольно виконану на торцевій поверхні камери з протилежного боку від вказаного завихрювача й оснащену вирізом для проходження кулі.

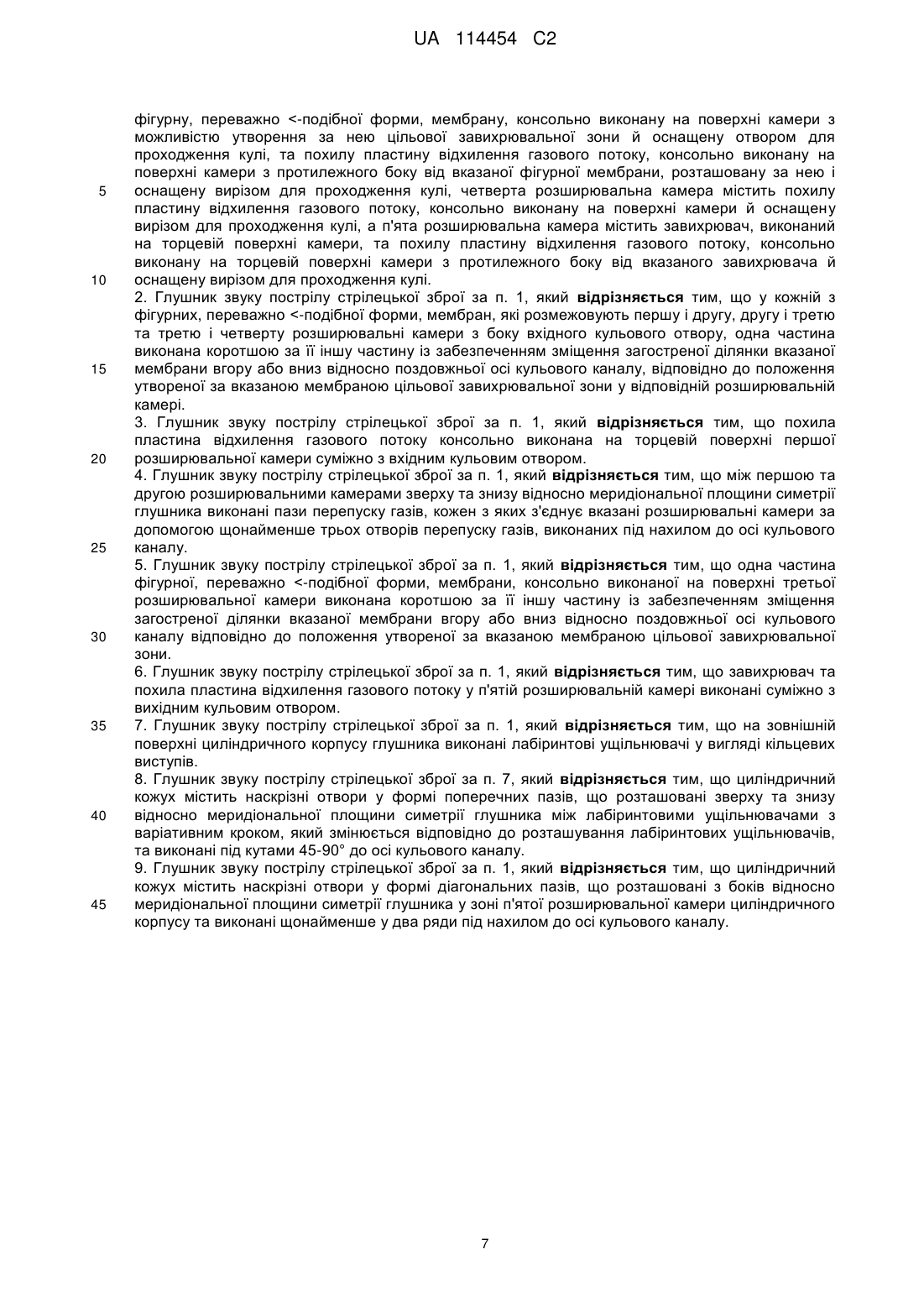

2. Глушник звуку пострілу стрілецької зброї за п. 1, який відрізняється тим, що у кожній з фігурних, переважно <-подібної форми, мембран, які розмежовують першу і другу, другу і третю та третю і четверту розширювальні камери з боку вхідного кульового отвору, одна частина виконана коротшою за її іншу частину із забезпеченням зміщення загостреної ділянки вказаної мембрани вгору або вниз відносно поздовжньої осі кульового каналу, відповідно до положення утвореної за вказаною мембраною цільової завихрювальної зони у відповідній розширювальній камері.

3. Глушник звуку пострілу стрілецької зброї за п. 1, який відрізняється тим, що похила пластина відхилення газового потоку консольно виконана на торцевій поверхні першої розширювальної камери суміжно з вхідним кульовим отвором.

4. Глушник звуку пострілу стрілецької зброї за п. 1, який відрізняється тим, що між першою та другою розширювальними камерами зверху та знизу відносно меридіональної площини симетрії глушника виконані пази перепуску газів, кожен з яких з'єднує вказані розширювальні камери за допомогою щонайменше трьох отворів перепуску газів, виконаних під нахилом до осі кульового каналу.

5. Глушник звуку пострілу стрілецької зброї за п. 1, який відрізняється тим, що одна частина фігурної, переважно <-подібної форми, мембрани, консольно виконаної на поверхні третьої розширювальної камери виконана коротшою за її іншу частину із забезпеченням зміщення загостреної ділянки вказаної мембрани вгору або вниз відносно поздовжньої осі кульового каналу відповідно до положення утвореної за вказаною мембраною цільової завихрювальної зони.

6. Глушник звуку пострілу стрілецької зброї за п. 1, який відрізняється тим, що завихрювач та похила пластина відхилення газового потоку у п'ятій розширювальній камері виконані суміжно з вихідним кульовим отвором.

7. Глушник звуку пострілу стрілецької зброї за п. 1, який відрізняється тим, що на зовнішній поверхні циліндричного корпусу глушника виконані лабіринтові ущільнювачі у вигляді кільцевих виступів.

8. Глушник звуку пострілу стрілецької зброї за п. 7, який відрізняється тим, що циліндричний кожух містить наскрізні отвори у формі поперечних пазів, що розташовані зверху та знизу відносно меридіональної площини симетрії глушника між лабіринтовими ущільнювачами з варіативним кроком, який змінюється відповідно до розташування лабіринтових ущільнювачів, та виконані під кутами 45-90° до осі кульового каналу.

9. Глушник звуку пострілу стрілецької зброї за п. 1, який відрізняється тим, що циліндричний кожух містить наскрізні отвори у формі діагональних пазів, що розташовані з боків відносно меридіональної площини симетрії глушника у зоні п'ятої розширювальної камери циліндричного корпусу та виконані щонайменше у два ряди під нахилом до осі кульового каналу.
