Куртка костюма літнього польового

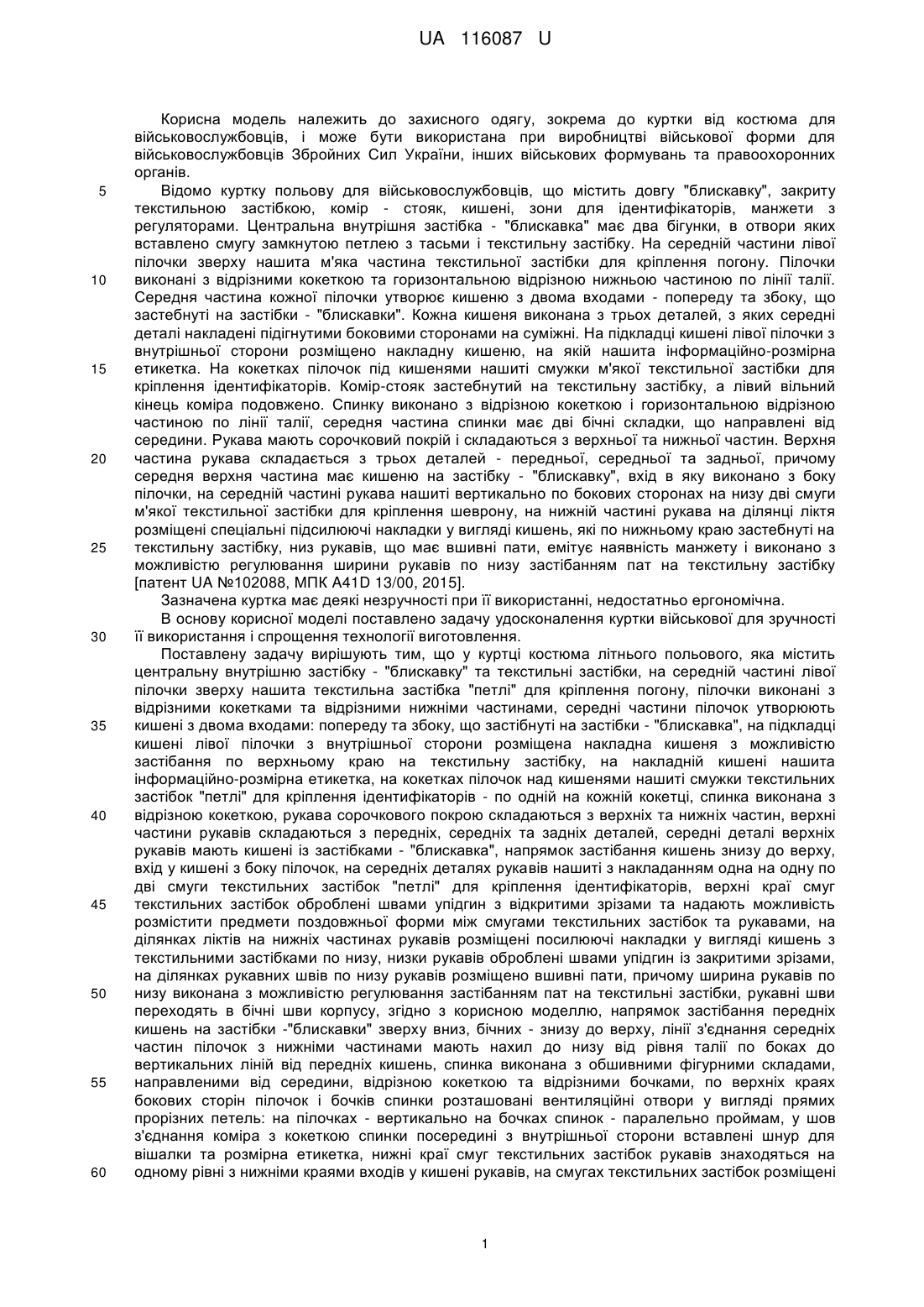

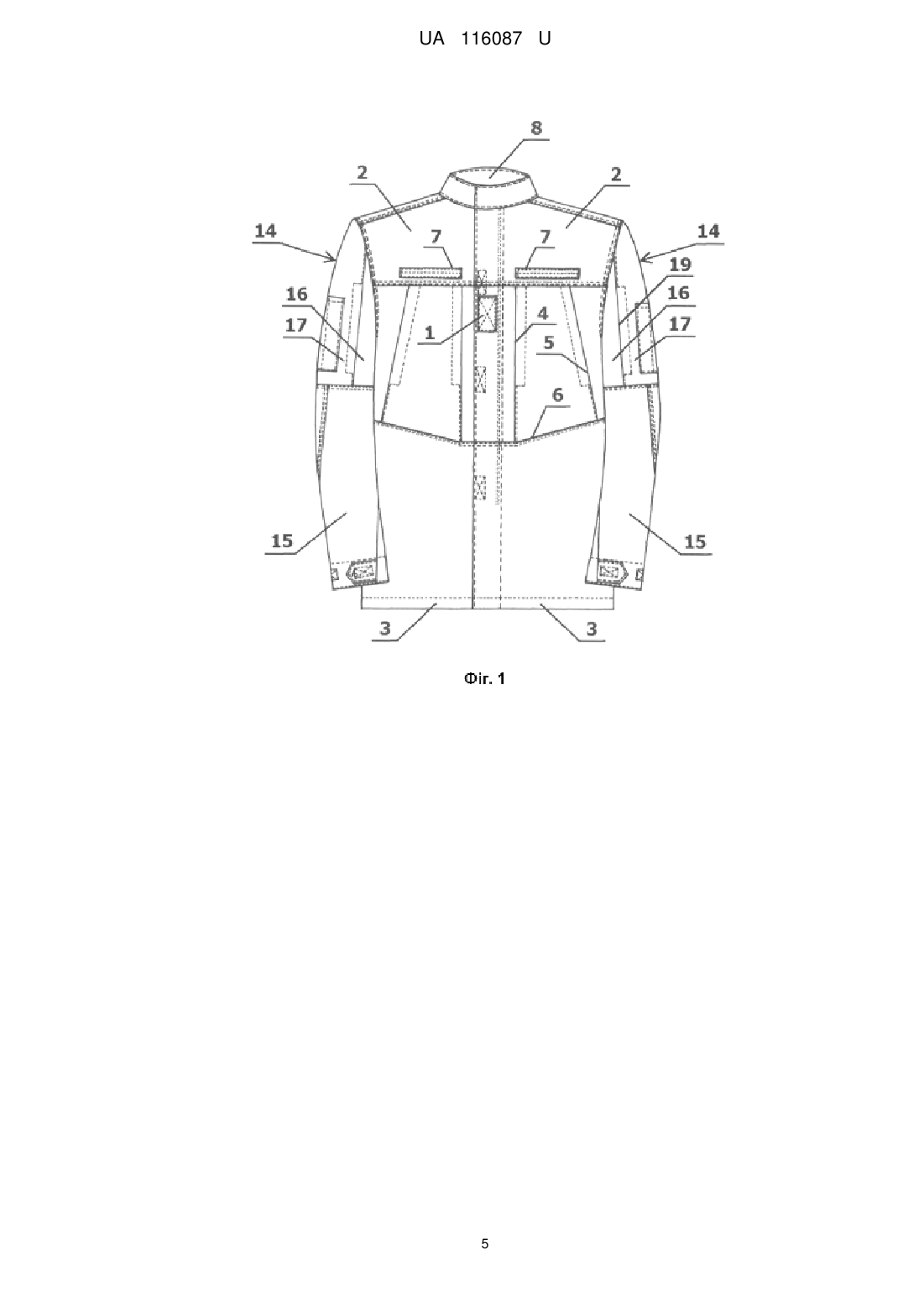

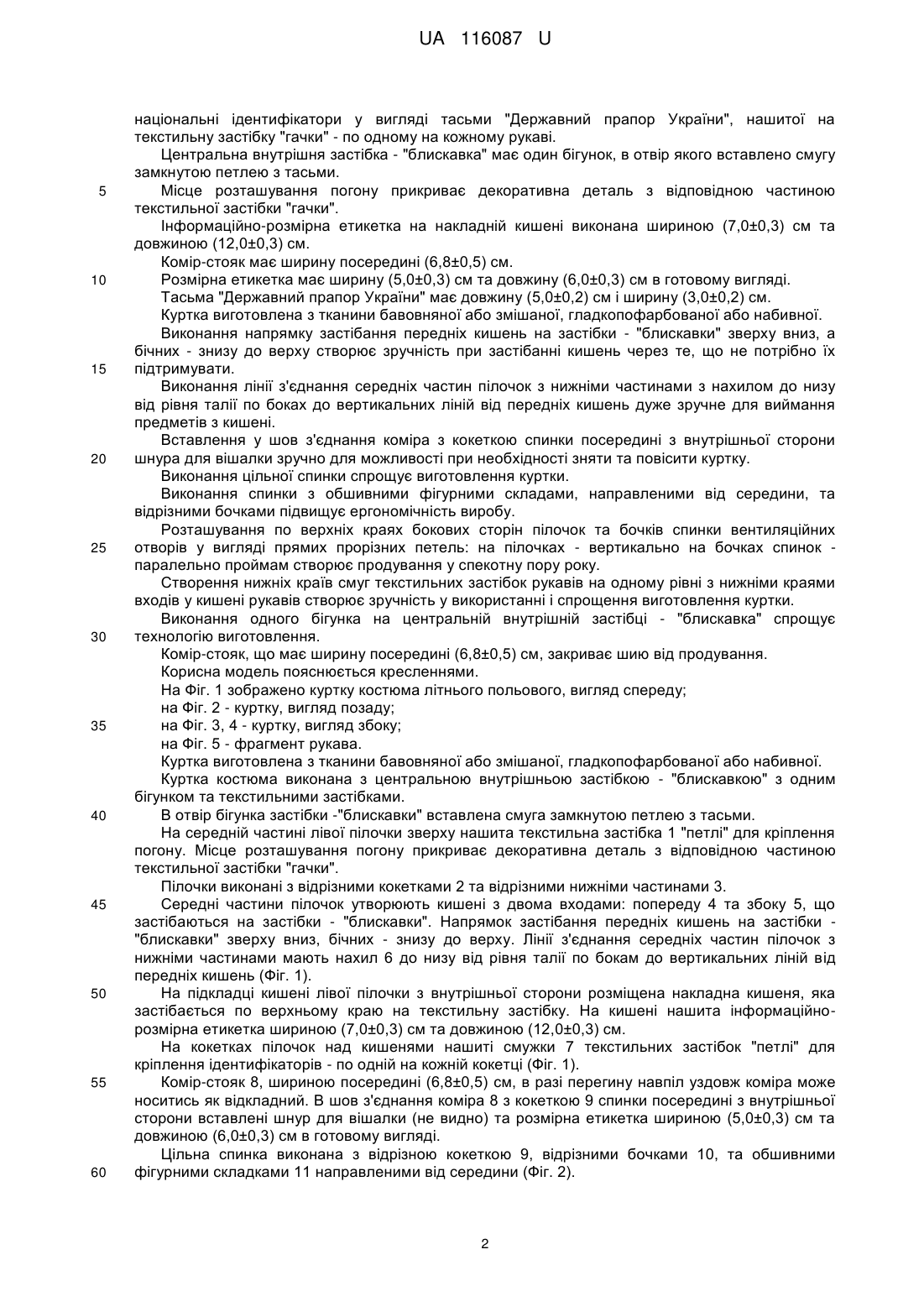

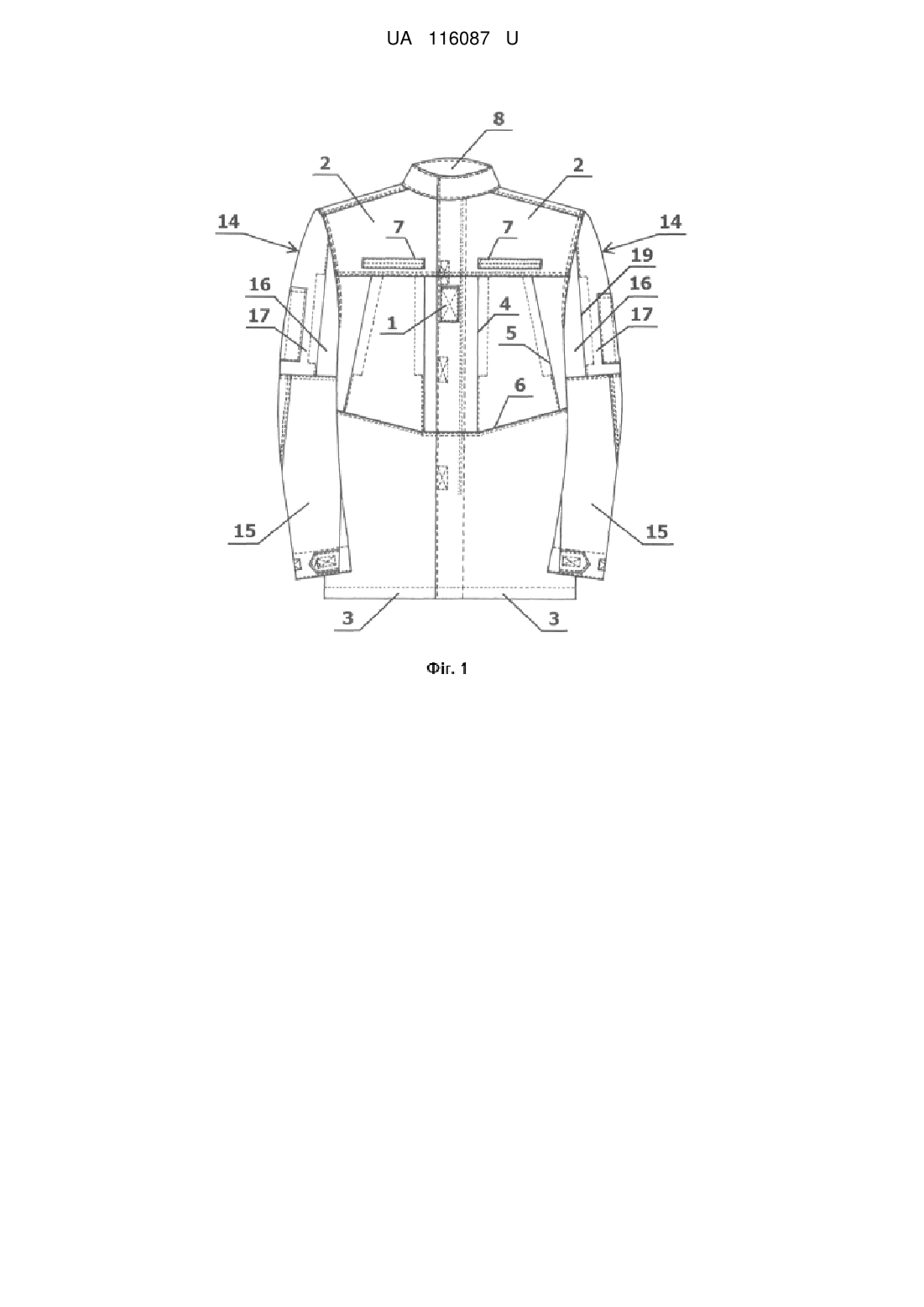

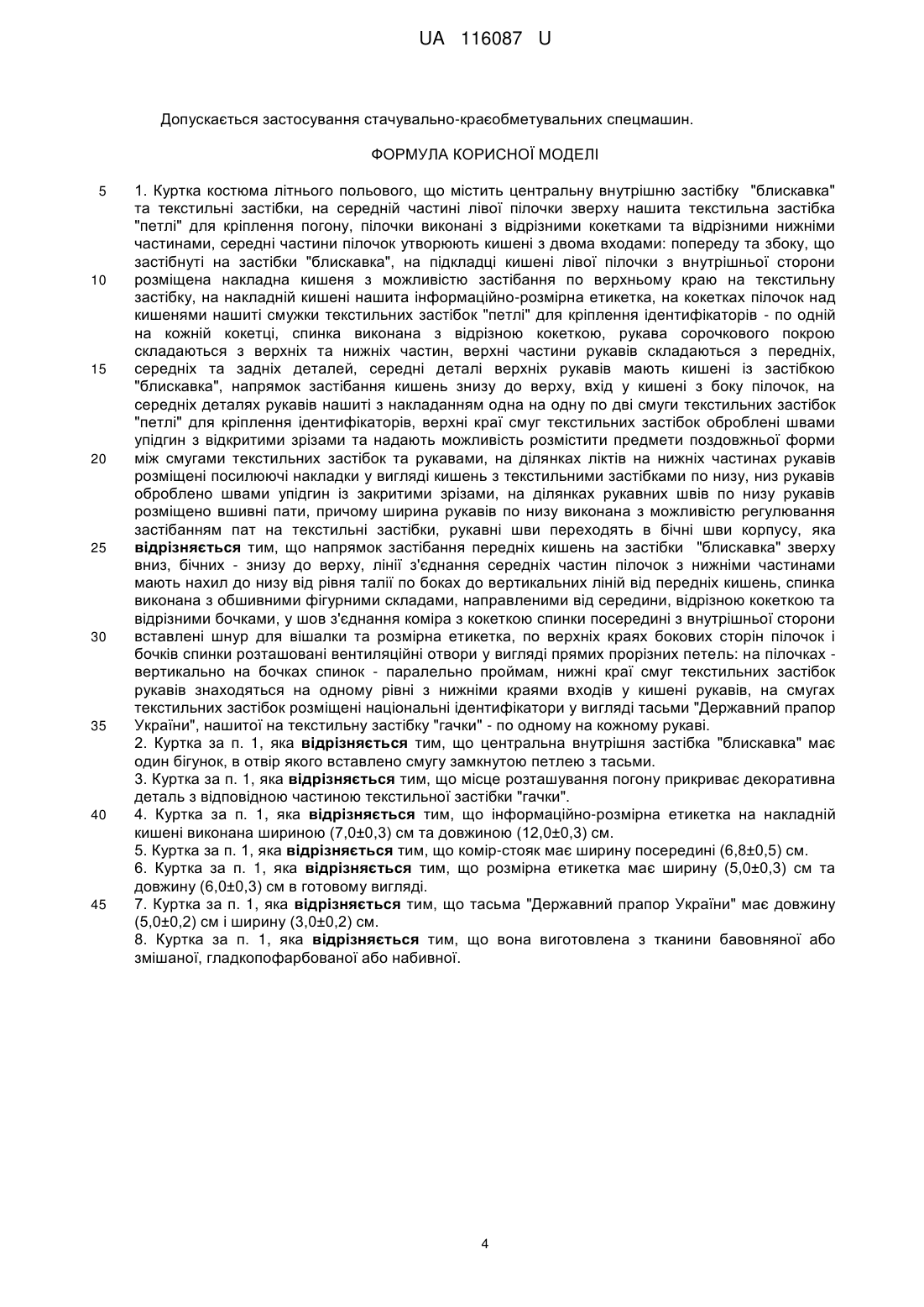

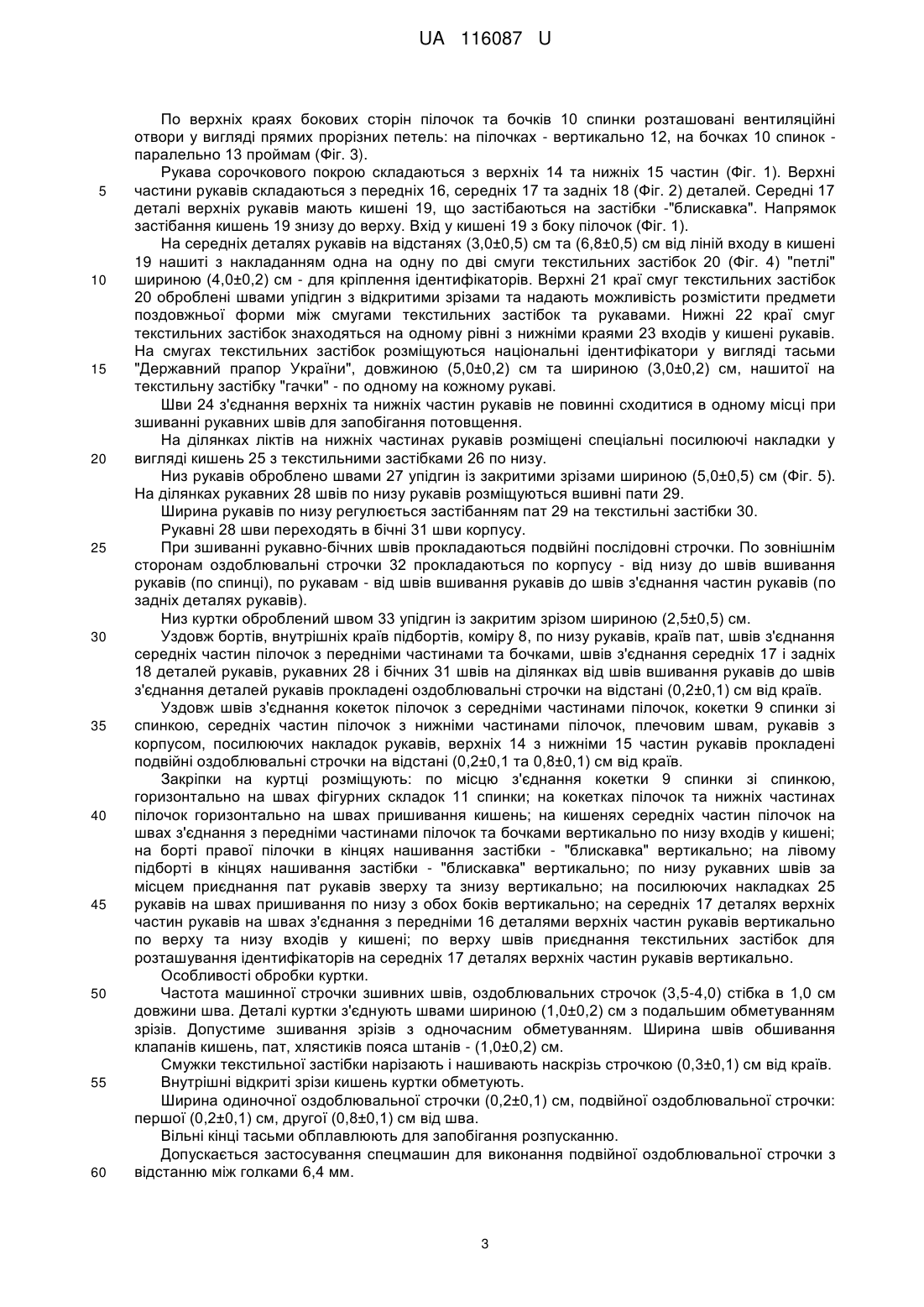

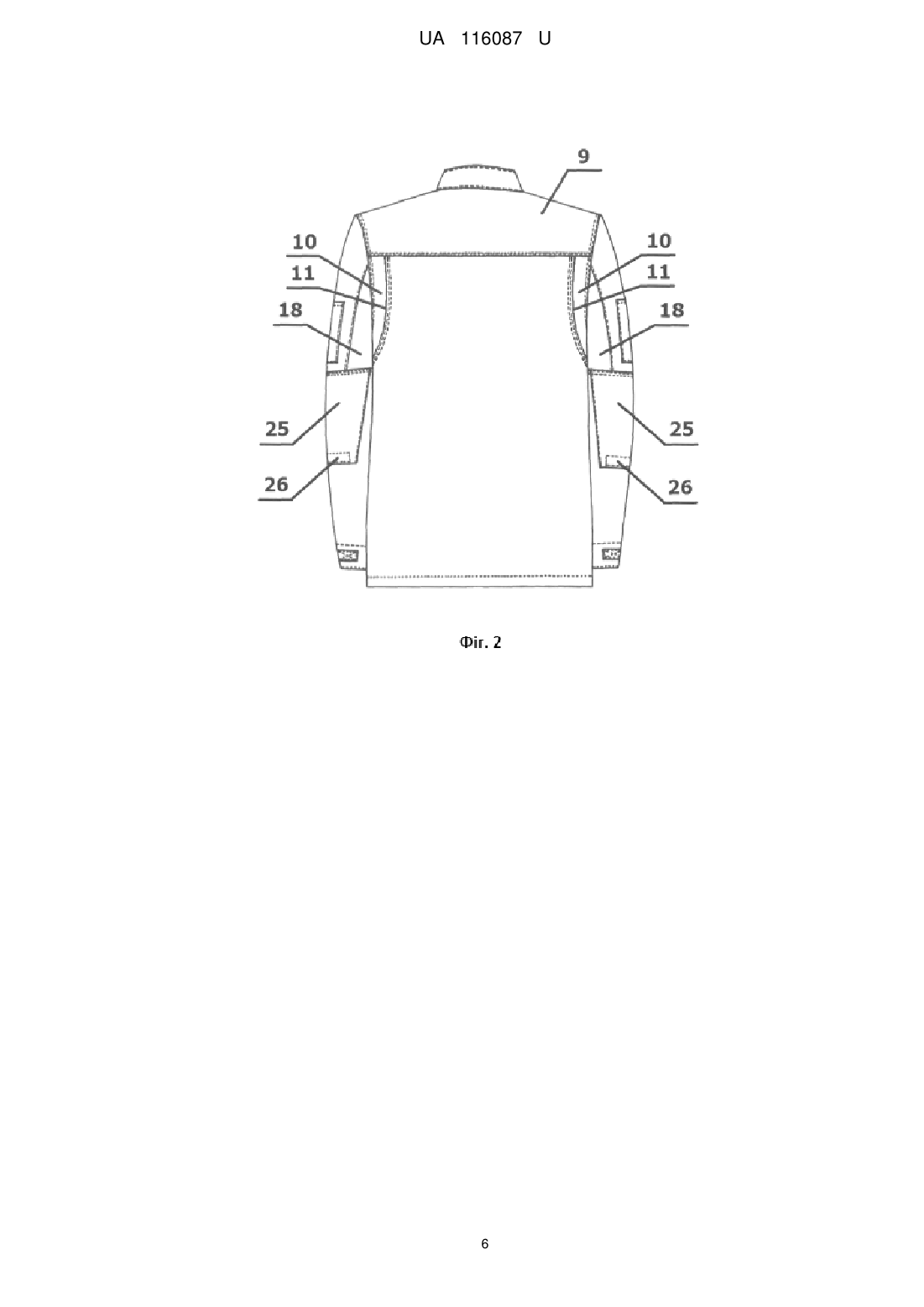

Реферат: UA 116087 U UA 116087 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до захисного одягу, зокрема до куртки від костюма для військовослужбовців, і може бути використана при виробництві військової форми для військовослужбовців Збройних Сил України, інших військових формувань та правоохоронних органів. Відомо куртку польову для військовослужбовців, що містить довгу "блискавку", закриту текстильною застібкою, комір - стояк, кишені, зони для ідентифікаторів, манжети з регуляторами. Центральна внутрішня застібка - "блискавка" має два бігунки, в отвори яких вставлено смугу замкнутою петлею з тасьми і текстильну застібку. На середній частини лівої пілочки зверху нашита м'яка частина текстильної застібки для кріплення погону. Пілочки виконані з відрізними кокеткою та горизонтальною відрізною нижньою частиною по лінії талії. Середня частина кожної пілочки утворює кишеню з двома входами - попереду та збоку, що застебнуті на застібки - "блискавки". Кожна кишеня виконана з трьох деталей, з яких середні деталі накладені підігнутими боковими сторонами на суміжні. На підкладці кишені лівої пілочки з внутрішньої сторони розміщено накладну кишеню, на якій нашита інформаційно-розмірна етикетка. На кокетках пілочок під кишенями нашиті смужки м'якої текстильної застібки для кріплення ідентифікаторів. Комір-стояк застебнутий на текстильну застібку, а лівий вільний кінець коміра подовжено. Спинку виконано з відрізною кокеткою і горизонтальною відрізною частиною по лінії талії, середня частина спинки має дві бічні складки, що направлені від середини. Рукава мають сорочковий покрій і складаються з верхньої та нижньої частин. Верхня частина рукава складається з трьох деталей - передньої, середньої та задньої, причому середня верхня частина має кишеню на застібку - "блискавку", вхід в яку виконано з боку пілочки, на середній частині рукава нашиті вертикально по бокових сторонах на низу дві смуги м'якої текстильної застібки для кріплення шеврону, на нижній частині рукава на ділянці ліктя розміщені спеціальні підсилюючі накладки у вигляді кишень, які по нижньому краю застебнуті на текстильну застібку, низ рукавів, що має вшивні пати, емітує наявність манжету і виконано з можливістю регулювання ширини рукавів по низу застібанням пат на текстильну застібку [патент UA №102088, МПК A41D 13/00, 2015]. Зазначена куртка має деякі незручності при її використанні, недостатньо ергономічна. В основу корисної моделі поставлено задачу удосконалення куртки військової для зручності її використання і спрощення технології виготовлення. Поставлену задачу вирішують тим, що у куртці костюма літнього польового, яка містить центральну внутрішню застібку - "блискавку" та текстильні застібки, на середній частині лівої пілочки зверху нашита текстильна застібка "петлі" для кріплення погону, пілочки виконані з відрізними кокетками та відрізними нижніми частинами, середні частини пілочок утворюють кишені з двома входами: попереду та збоку, що застібнуті на застібки - "блискавка", на підкладці кишені лівої пілочки з внутрішньої сторони розміщена накладна кишеня з можливістю застібання по верхньому краю на текстильну застібку, на накладній кишені нашита інформаційно-розмірна етикетка, на кокетках пілочок над кишенями нашиті смужки текстильних застібок "петлі" для кріплення ідентифікаторів - по одній на кожній кокетці, спинка виконана з відрізною кокеткою, рукава сорочкового покрою складаються з верхніх та нижніх частин, верхні частини рукавів складаються з передніх, середніх та задніх деталей, середні деталі верхніх рукавів мають кишені із застібками - "блискавка", напрямок застібання кишень знизу до верху, вхід у кишені з боку пілочок, на середніх деталях рукавів нашиті з накладанням одна на одну по дві смуги текстильних застібок "петлі" для кріплення ідентифікаторів, верхні краї смуг текстильних застібок оброблені швами упідгин з відкритими зрізами та надають можливість розмістити предмети поздовжньої форми між смугами текстильних застібок та рукавами, на ділянках ліктів на нижніх частинах рукавів розміщені посилюючі накладки у вигляді кишень з текстильними застібками по низу, низки рукавів оброблені швами упідгин із закритими зрізами, на ділянках рукавних швів по низу рукавів розміщено вшивні пати, причому ширина рукавів по низу виконана з можливістю регулювання застібанням пат на текстильні застібки, рукавні шви переходять в бічні шви корпусу, згідно з корисною моделлю, напрямок застібання передніх кишень на застібки -"блискавки" зверху вниз, бічних - знизу до верху, лінії з'єднання середніх частин пілочок з нижніми частинами мають нахил до низу від рівня талії по боках до вертикальних ліній від передніх кишень, спинка виконана з обшивними фігурними складами, направленими від середини, відрізною кокеткою та відрізними бочками, по верхніх краях бокових сторін пілочок і бочків спинки розташовані вентиляційні отвори у вигляді прямих прорізних петель: на пілочках - вертикально на бочках спинок - паралельно проймам, у шов з'єднання коміра з кокеткою спинки посередині з внутрішньої сторони вставлені шнур для вішалки та розмірна етикетка, нижні краї смуг текстильних застібок рукавів знаходяться на одному рівні з нижніми краями входів у кишені рукавів, на смугах текстильних застібок розміщені 1 UA 116087 U 5 10 15 20 25 30 35 40 45 50 55 60 національні ідентифікатори у вигляді тасьми "Державний прапор України", нашитої на текстильну застібку "гачки" - по одному на кожному рукаві. Центральна внутрішня застібка - "блискавка" має один бігунок, в отвір якого вставлено смугу замкнутою петлею з тасьми. Місце розташування погону прикриває декоративна деталь з відповідною частиною текстильної застібки "гачки". Інформаційно-розмірна етикетка на накладній кишені виконана шириною (7,0±0,3) см та довжиною (12,0±0,3) см. Комір-стояк має ширину посередині (6,8±0,5) см. Розмірна етикетка має ширину (5,0±0,3) см та довжину (6,0±0,3) см в готовому вигляді. Тасьма "Державний прапор України" має довжину (5,0±0,2) см і ширину (3,0±0,2) см. Куртка виготовлена з тканини бавовняної або змішаної, гладкопофарбованої або набивної. Виконання напрямку застібання передніх кишень на застібки - "блискавки" зверху вниз, а бічних - знизу до верху створює зручність при застібанні кишень через те, що не потрібно їх підтримувати. Виконання лінії з'єднання середніх частин пілочок з нижніми частинами з нахилом до низу від рівня талії по боках до вертикальних ліній від передніх кишень дуже зручне для виймання предметів з кишені. Вставлення у шов з'єднання коміра з кокеткою спинки посередині з внутрішньої сторони шнура для вішалки зручно для можливості при необхідності зняти та повісити куртку. Виконання цільної спинки спрощує виготовлення куртки. Виконання спинки з обшивними фігурними складами, направленими від середини, та відрізними бочками підвищує ергономічність виробу. Розташування по верхніх краях бокових сторін пілочок та бочків спинки вентиляційних отворів у вигляді прямих прорізних петель: на пілочках - вертикально на бочках спинок паралельно проймам створює продування у спекотну пору року. Створення нижніх країв смуг текстильних застібок рукавів на одному рівні з нижніми краями входів у кишені рукавів створює зручність у використанні і спрощення виготовлення куртки. Виконання одного бігунка на центральній внутрішній застібці - "блискавка" спрощує технологію виготовлення. Комір-стояк, що має ширину посередині (6,8±0,5) см, закриває шию від продування. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено куртку костюма літнього польового, вигляд спереду; на Фіг. 2 - куртку, вигляд позаду; на Фіг. 3, 4 - куртку, вигляд збоку; на Фіг. 5 - фрагмент рукава. Куртка виготовлена з тканини бавовняної або змішаної, гладкопофарбованої або набивної. Куртка костюма виконана з центральною внутрішньою застібкою - "блискавкою" з одним бігунком та текстильними застібками. В отвір бігунка застібки -"блискавки" вставлена смуга замкнутою петлею з тасьми. На середній частині лівої пілочки зверху нашита текстильна застібка 1 "петлі" для кріплення погону. Місце розташування погону прикриває декоративна деталь з відповідною частиною текстильної застібки "гачки". Пілочки виконані з відрізними кокетками 2 та відрізними нижніми частинами 3. Середні частини пілочок утворюють кишені з двома входами: попереду 4 та збоку 5, що застібаються на застібки - "блискавки". Напрямок застібання передніх кишень на застібки "блискавки" зверху вниз, бічних - знизу до верху. Лінії з'єднання середніх частин пілочок з нижніми частинами мають нахил 6 до низу від рівня талії по бокам до вертикальних ліній від передніх кишень (Фіг. 1). На підкладці кишені лівої пілочки з внутрішньої сторони розміщена накладна кишеня, яка застібається по верхньому краю на текстильну застібку. На кишені нашита інформаційнорозмірна етикетка шириною (7,0±0,3) см та довжиною (12,0±0,3) см. На кокетках пілочок над кишенями нашиті смужки 7 текстильних застібок "петлі" для кріплення ідентифікаторів - по одній на кожній кокетці (Фіг. 1). Комір-стояк 8, шириною посередині (6,8±0,5) см, в разі перегину навпіл уздовж коміра може носитись як відкладний. В шов з'єднання коміра 8 з кокеткою 9 спинки посередині з внутрішньої сторони вставлені шнур для вішалки (не видно) та розмірна етикетка шириною (5,0±0,3) см та довжиною (6,0±0,3) см в готовому вигляді. Цільна спинка виконана з відрізною кокеткою 9, відрізними бочками 10, та обшивними фігурними складками 11 направленими від середини (Фіг. 2). 2 UA 116087 U 5 10 15 20 25 30 35 40 45 50 55 60 По верхніх краях бокових сторін пілочок та бочків 10 спинки розташовані вентиляційні отвори у вигляді прямих прорізних петель: на пілочках - вертикально 12, на бочках 10 спинок паралельно 13 проймам (Фіг. 3). Рукава сорочкового покрою складаються з верхніх 14 та нижніх 15 частин (Фіг. 1). Верхні частини рукавів складаються з передніх 16, середніх 17 та задніх 18 (Фіг. 2) деталей. Середні 17 деталі верхніх рукавів мають кишені 19, що застібаються на застібки -"блискавка". Напрямок застібання кишень 19 знизу до верху. Вхід у кишені 19 з боку пілочок (Фіг. 1). На середніх деталях рукавів на відстанях (3,0±0,5) см та (6,8±0,5) см від ліній входу в кишені 19 нашиті з накладанням одна на одну по дві смуги текстильних застібок 20 (Фіг. 4) "петлі" шириною (4,0±0,2) см - для кріплення ідентифікаторів. Верхні 21 краї смуг текстильних застібок 20 оброблені швами упідгин з відкритими зрізами та надають можливість розмістити предмети поздовжньої форми між смугами текстильних застібок та рукавами. Нижні 22 краї смуг текстильних застібок знаходяться на одному рівні з нижніми краями 23 входів у кишені рукавів. На смугах текстильних застібок розміщуються національні ідентифікатори у вигляді тасьми "Державний прапор України", довжиною (5,0±0,2) см та шириною (3,0±0,2) см, нашитої на текстильну застібку "гачки" - по одному на кожному рукаві. Шви 24 з'єднання верхніх та нижніх частин рукавів не повинні сходитися в одному місці при зшиванні рукавних швів для запобігання потовщення. На ділянках ліктів на нижніх частинах рукавів розміщені спеціальні посилюючі накладки у вигляді кишень 25 з текстильними застібками 26 по низу. Низ рукавів оброблено швами 27 упідгин із закритими зрізами шириною (5,0±0,5) см (Фіг. 5). На ділянках рукавних 28 швів по низу рукавів розміщуються вшивні пати 29. Ширина рукавів по низу регулюється застібанням пат 29 на текстильні застібки 30. Рукавні 28 шви переходять в бічні 31 шви корпусу. При зшиванні рукавно-бічних швів прокладаються подвійні послідовні строчки. По зовнішнім сторонам оздоблювальні строчки 32 прокладаються по корпусу - від низу до швів вшивання рукавів (по спинці), по рукавам - від швів вшивання рукавів до швів з'єднання частин рукавів (по задніх деталях рукавів). Низ куртки оброблений швом 33 упідгин із закритим зрізом шириною (2,5±0,5) см. Уздовж бортів, внутрішніх країв підбортів, коміру 8, по низу рукавів, країв пат, швів з'єднання середніх частин пілочок з передніми частинами та бочками, швів з'єднання середніх 17 і задніх 18 деталей рукавів, рукавних 28 і бічних 31 швів на ділянках від швів вшивання рукавів до швів з'єднання деталей рукавів прокладені оздоблювальні строчки на відстані (0,2±0,1) см від країв. Уздовж швів з'єднання кокеток пілочок з середніми частинами пілочок, кокетки 9 спинки зі спинкою, середніх частин пілочок з нижніми частинами пілочок, плечовим швам, рукавів з корпусом, посилюючих накладок рукавів, верхніх 14 з нижніми 15 частин рукавів прокладені подвійні оздоблювальні строчки на відстані (0,2±0,1 та 0,8±0,1) см від країв. Закріпки на куртці розміщують: по місцю з'єднання кокетки 9 спинки зі спинкою, горизонтально на швах фігурних складок 11 спинки; на кокетках пілочок та нижніх частинах пілочок горизонтально на швах пришивання кишень; на кишенях середніх частин пілочок на швах з'єднання з передніми частинами пілочок та бочками вертикально по низу входів у кишені; на борті правої пілочки в кінцях нашивання застібки - "блискавка" вертикально; на лівому підборті в кінцях нашивання застібки - "блискавка" вертикально; по низу рукавних швів за місцем приєднання пат рукавів зверху та знизу вертикально; на посилюючих накладках 25 рукавів на швах пришивання по низу з обох боків вертикально; на середніх 17 деталях верхніх частин рукавів на швах з'єднання з передніми 16 деталями верхніх частин рукавів вертикально по верху та низу входів у кишені; по верху швів приєднання текстильних застібок для розташування ідентифікаторів на середніх 17 деталях верхніх частин рукавів вертикально. Особливості обробки куртки. Частота машинної строчки зшивних швів, оздоблювальних строчок (3,5-4,0) стібка в 1,0 см довжини шва. Деталі курткиз'єднують швами шириною (1,0±0,2) см з подальшим обметуванням зрізів. Допустиме зшивання зрізів з одночасним обметуванням. Ширина швів обшивання клапанів кишень, пат, хлястиків пояса штанів - (1,0±0,2) см. Смужки текстильної застібки нарізають і нашивають наскрізь строчкою (0,3±0,1) см від країв. Внутрішні відкриті зрізи кишень куртки обметують. Ширина одиночної оздоблювальної строчки (0,2±0,1) см, подвійної оздоблювальної строчки: першої (0,2±0,1) см, другої (0,8±0,1) см від шва. Вільні кінці тасьми обплавлюють для запобігання розпусканню. Допускається застосування спецмашин для виконання подвійної оздоблювальної строчки з відстанню між голками 6,4 мм. 3 UA 116087 U Допускається застосування стачувально-краєобметувальних спецмашин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 45 1. Куртка костюма літнього польового, що містить центральну внутрішню застібку "блискавка" та текстильні застібки, на середній частині лівої пілочки зверху нашита текстильна застібка "петлі" для кріплення погону, пілочки виконані з відрізними кокетками та відрізними нижніми частинами, середні частини пілочок утворюють кишені з двома входами: попереду та збоку, що застібнуті на застібки "блискавка", на підкладці кишені лівої пілочки з внутрішньої сторони розміщена накладна кишеня з можливістю застібання по верхньому краю на текстильну застібку, на накладній кишені нашита інформаційно-розмірна етикетка, на кокетках пілочок над кишенями нашиті смужки текстильних застібок "петлі" для кріплення ідентифікаторів - по одній на кожній кокетці, спинка виконана з відрізною кокеткою, рукава сорочкового покрою складаються з верхніх та нижніх частин, верхні частини рукавів складаються з передніх, середніх та задніх деталей, середні деталі верхніх рукавів мають кишені із застібкою "блискавка", напрямок застібання кишень знизу до верху, вхід у кишені з боку пілочок, на середніх деталях рукавів нашиті з накладанням одна на одну по дві смуги текстильних застібок "петлі" для кріплення ідентифікаторів, верхні краї смуг текстильних застібок оброблені швами упідгин з відкритими зрізами та надають можливість розмістити предмети поздовжньої форми між смугами текстильних застібок та рукавами, на ділянках ліктів на нижніх частинах рукавів розміщені посилюючі накладки у вигляді кишень з текстильними застібками по низу, низ рукавів оброблено швами упідгин із закритими зрізами, на ділянках рукавних швів по низу рукавів розміщено вшивні пати, причому ширина рукавів по низу виконана з можливістю регулювання застібанням пат на текстильні застібки, рукавні шви переходять в бічні шви корпусу, яка відрізняється тим, що напрямок застібання передніх кишень на застібки "блискавка" зверху вниз, бічних - знизу до верху, лінії з'єднання середніх частин пілочок з нижніми частинами мають нахил до низу від рівня талії по боках до вертикальних ліній від передніх кишень, спинка виконана з обшивними фігурними складами, направленими від середини, відрізною кокеткою та відрізними бочками, у шов з'єднання коміра з кокеткою спинки посередині з внутрішньої сторони вставлені шнур для вішалки та розмірна етикетка, по верхніх краях бокових сторін пілочок і бочків спинки розташовані вентиляційні отвори у вигляді прямих прорізних петель: на пілочках вертикально на бочках спинок - паралельно проймам, нижні краї смуг текстильних застібок рукавів знаходяться на одному рівні з нижніми краями входів у кишені рукавів, на смугах текстильних застібок розміщені національні ідентифікатори у вигляді тасьми "Державний прапор України", нашитої на текстильну застібку "гачки" - по одному на кожному рукаві. 2. Куртка за п. 1, яка відрізняється тим, що центральна внутрішня застібка "блискавка" має один бігунок, в отвір якого вставлено смугу замкнутою петлею з тасьми. 3. Куртка за п. 1, яка відрізняється тим, що місце розташування погону прикриває декоративна деталь з відповідною частиною текстильної застібки "гачки". 4. Куртка за п. 1, яка відрізняється тим, що інформаційно-розмірна етикетка на накладній кишені виконана шириною (7,0±0,3) см та довжиною (12,0±0,3) см. 5. Куртка за п. 1, яка відрізняється тим, що комір-стояк має ширину посередині (6,8±0,5) см. 6. Куртка за п. 1, яка відрізняється тим, що розмірна етикетка має ширину (5,0±0,3) см та довжину (6,0±0,3) см в готовому вигляді. 7. Куртка за п. 1, яка відрізняється тим, що тасьма "Державний прапор України" має довжину (5,0±0,2) см і ширину (3,0±0,2) см. 8. Куртка за п. 1, яка відрізняється тим, що вона виготовлена з тканини бавовняної або змішаної, гладкопофарбованої або набивної. 4 UA 116087 U 5 UA 116087 U 6 UA 116087 U 7 UA 116087 U 8 UA 116087 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
