Малий атравматичний пристрій з ексцентричним каналом для введення лікувального засобу внутрішньопідшкірно

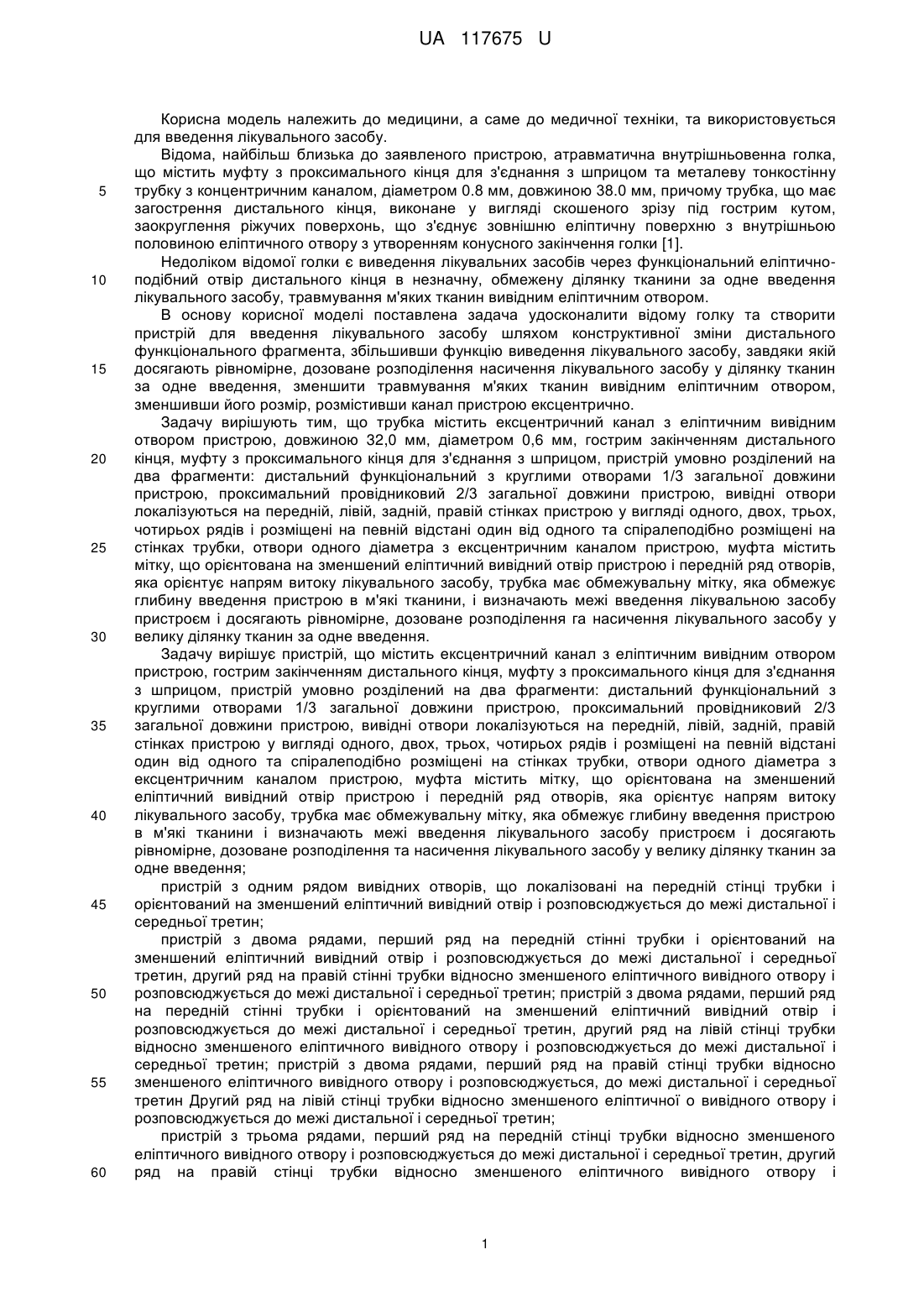

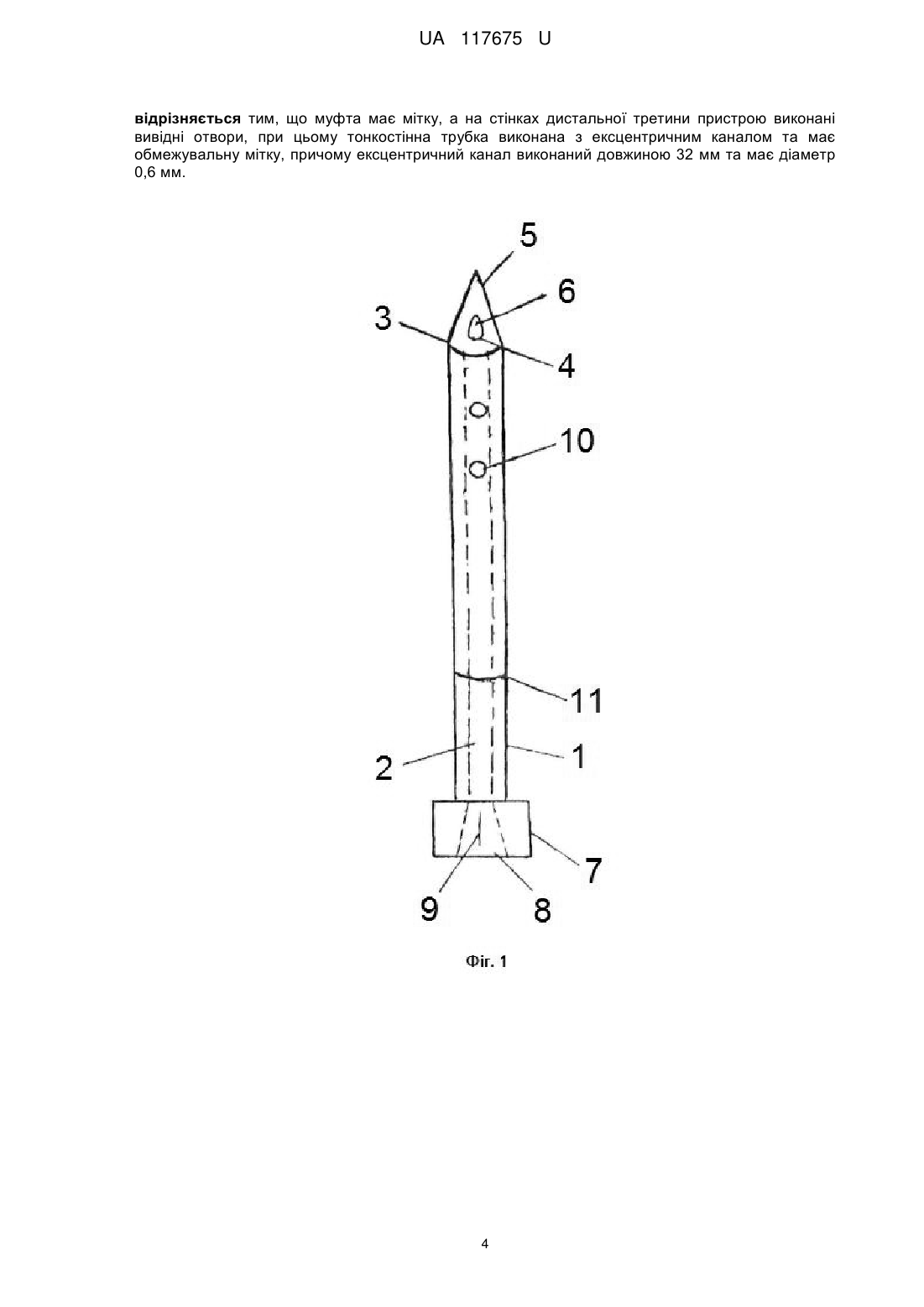

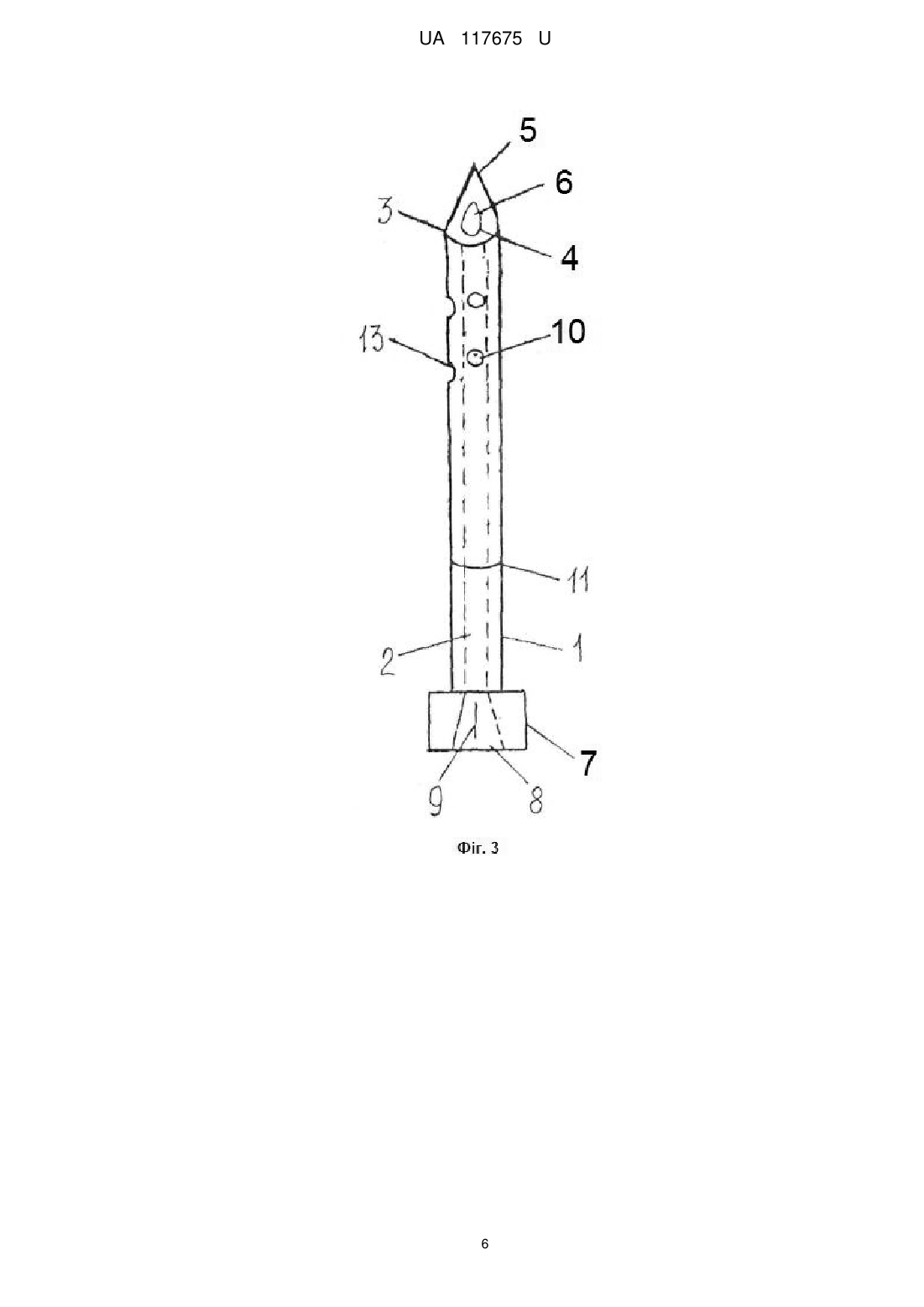

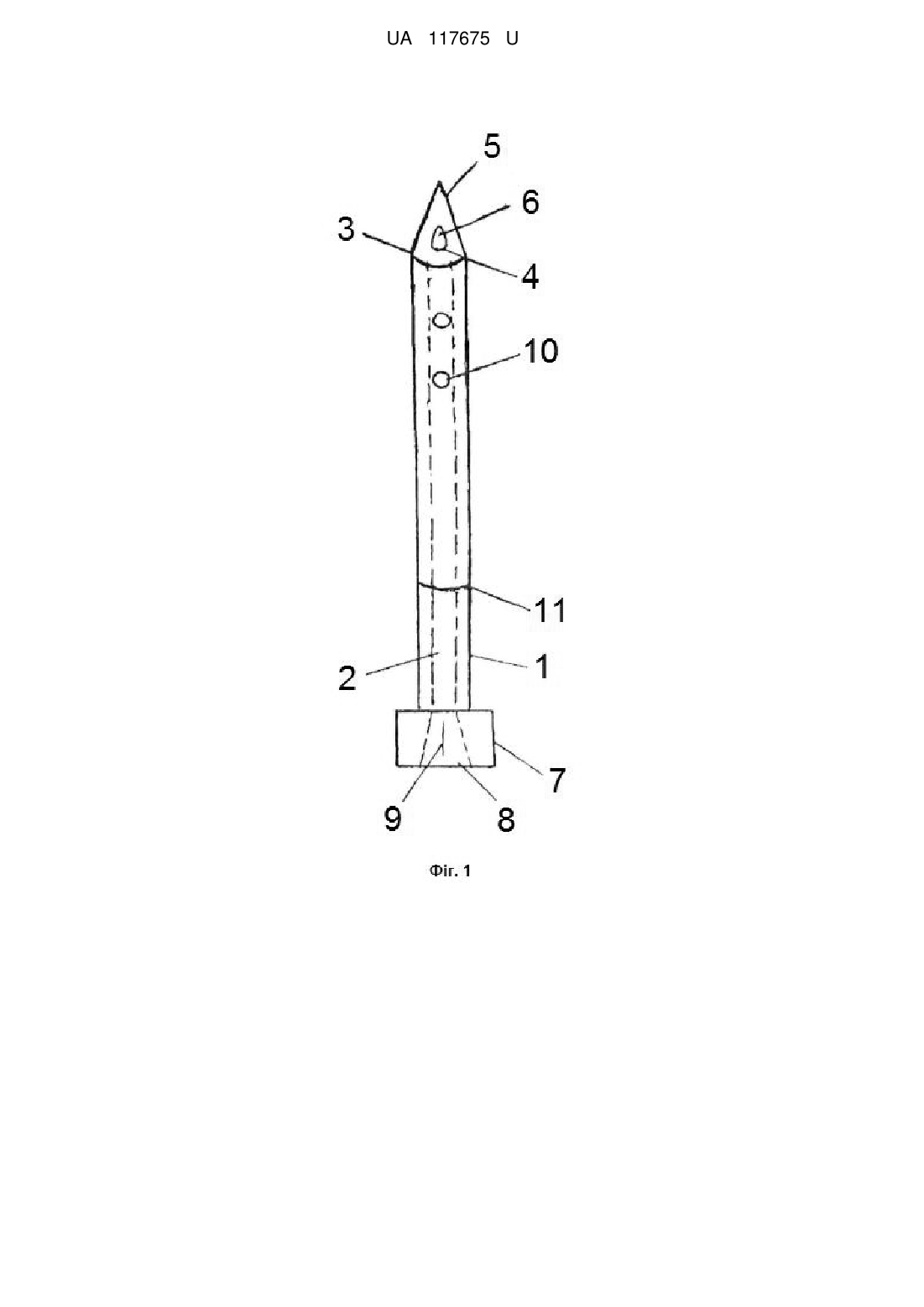

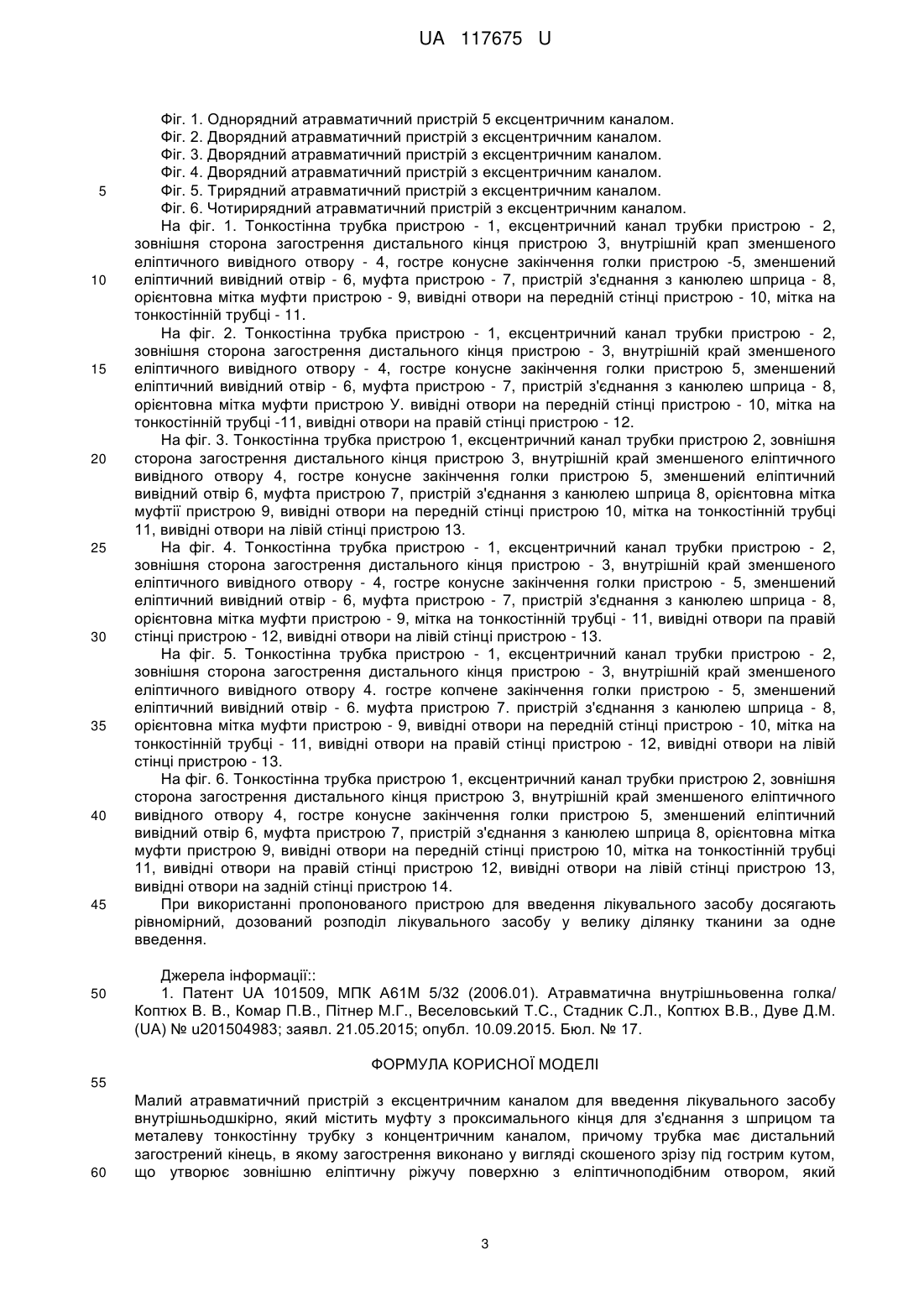

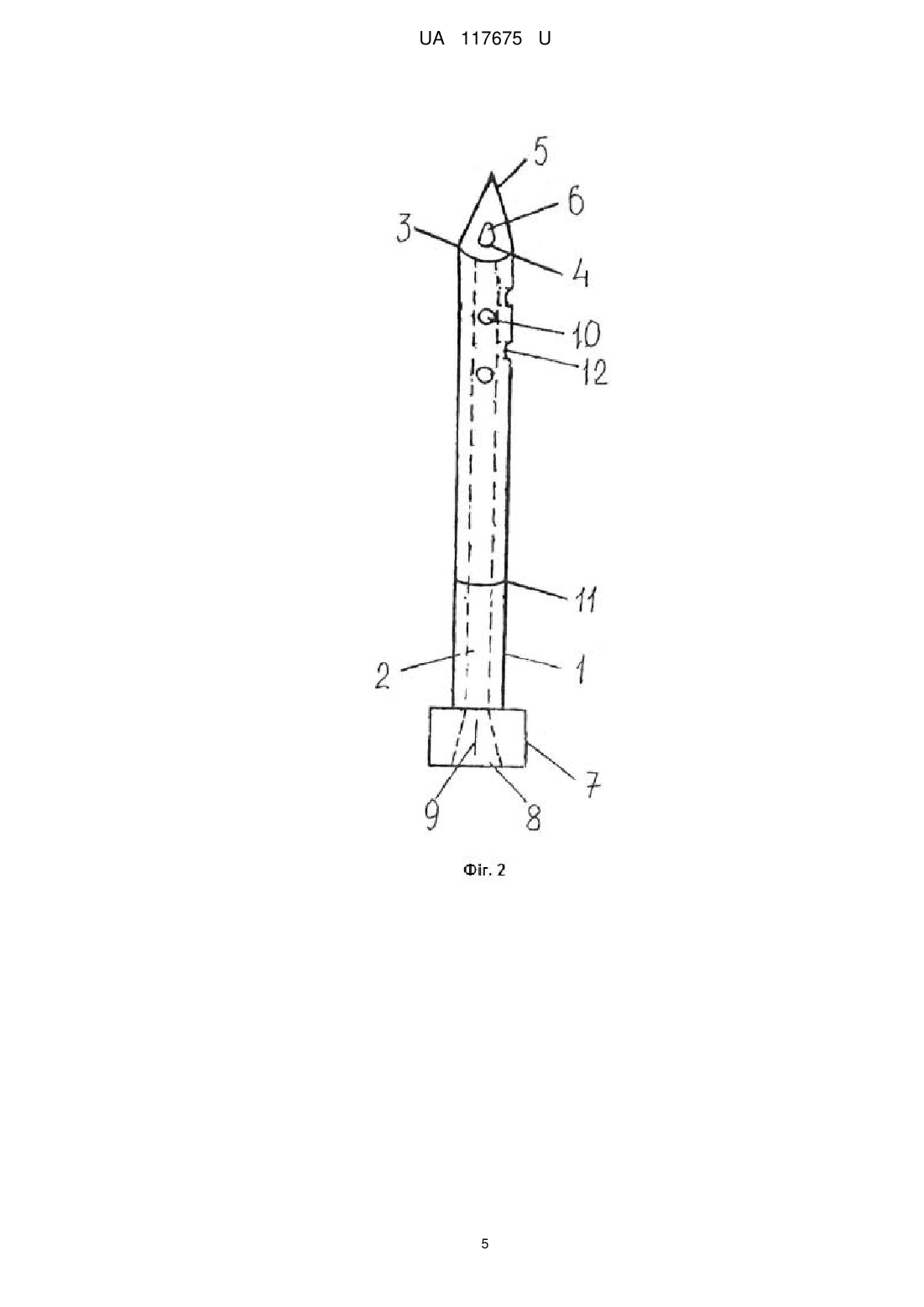

Реферат: Малий атравматичний пристрій з ексцентричним каналом для введення лікувального засобу внутрішньопідшкірно має муфту з проксимального кінця для з'єднання з шприцом та металеву тонкостінну трубку з концентричним каналом. Трубка має дистальний загострений кінець, в якому загострення виконано у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичноподібним отвором. Муфта має мітку. На стінках дистальної третини пристрою виконані вивідні отвори. Тонкостінна трубка виконана з ексцентричним каналом та має обмежувальну мітку. Ексцентричний канал виконаний довжиною 32 мм та має діаметр 0,6 мм. UA 117675 U (54) МАЛИЙ АТРАВМАТИЧНИЙ ПРИСТРІЙ З ЕКСЦЕНТРИЧНИМ КАНАЛОМ ДЛЯ ВВЕДЕННЯ ЛІКУВАЛЬНОГО ЗАСОБУ ВНУТРІШНЬОПІДШКІРНО UA 117675 U UA 117675 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. Відома, найбільш близька до заявленого пристрою, атравматична внутрішньовенна голка, що містить муфту з проксимального кінця для з'єднання з шприцом та металеву тонкостінну трубку з концентричним каналом, діаметром 0.8 мм, довжиною 38.0 мм, причому трубка, що має загострення дистального кінця, виконане у вигляді скошеного зрізу під гострим кутом, заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення голки [1]. Недоліком відомої голки є виведення лікувальних засобів через функціональний еліптичноподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення лікувального засобу, травмування м'яких тканин вивідним еліптичним отвором. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувального засобу шляхом конструктивної зміни дистального функціонального фрагмента, збільшивши функцію виведення лікувального засобу, завдяки якій досягають рівномірне, дозоване розподілення насичення лікувального засобу у ділянку тканин за одне введення, зменшити травмування м'яких тканин вивідним еліптичним отвором, зменшивши його розмір, розмістивши канал пристрою ексцентрично. Задачу вирішують тим, що трубка містить ексцентричний канал з еліптичним вивідним отвором пристрою, довжиною 32,0 мм, діаметром 0,6 мм, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти: дистальний функціональний з круглими отворами 1/3 загальної довжини пристрою, проксимальний провідниковий 2/3 загальної довжини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметра з ексцентричним каналом пристрою, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, і визначають межі введення лікувальною засобу пристроєм і досягають рівномірне, дозоване розподілення га насичення лікувального засобу у велику ділянку тканин за одне введення. Задачу вирішує пристрій, що містить ексцентричний канал з еліптичним вивідним отвором пристрою, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти: дистальний функціональний з круглими отворами 1/3 загальної довжини пристрою, проксимальний провідниковий 2/3 загальної довжини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметра з ексцентричним каналом пристрою, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини і визначають межі введення лікувального засобу пристроєм і досягають рівномірне, дозоване розподілення та насичення лікувального засобу у велику ділянку тканин за одне введення; пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на передній стінні трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінні трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на передній стінні трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується, до межі дистальної і середньої третин Другий ряд на лівій стінці трубки відносно зменшеного еліптичної о вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з трьома рядами, перший ряд на передній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і 1 UA 117675 U 5 10 15 20 25 30 35 40 45 50 55 60 розповсюджується до межі дистальної і середньої третин, третій ряд на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з чотирма рядами, перший ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд, на задній стінці трубки відносно зменшеного еліптичною вивідного отвору і розповсюджується до межі дистальної і середньої третин, четвертий ряд, на лівій стінці трубки відносно зменшеного еліптичного вивідною отвору і розповсюджується до межі дистальної і середньої третин; однорядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 1) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфта пристрою - 7. пристрій для з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори па передній стінці пристрою - 10, мітка на тонкостінній трубці 11; дворядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 2) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12; дворядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 3) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на лівій стінці пристрою - 13. двохрядний атравматичний пристрій з ексцентричним каналом, що містить (фіг.4) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кіпця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір 6, муфта пристрою - 7, пристрій для з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13; трирядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 5) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою 2, зовнішня сторона загострення дистального кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори наліній стінці пристрою - 13; чотирирядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 6) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфта пристрою - 7, пристрій для з'єднання з канюлею шприца – 8, орієнтовна мітка муфти пристрою 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінні пристрою - 12, вивідні отвори на лівій стінці пристрою - 13, вивідні отвори на задній стінці пристрою - 14. Корисна модель працює таким чином: ділянку шкіри перед введеним пристрою обробляють розчином 96 спирту, проводять з'єднання муфти 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки 11 (фіг. 1), орієнтовною міткою муфти пристрою 9 встановлюють напрям виведення лікувального засобу, виведення лікувального засобу проходить через усі отвори пристрою, аналогічно працюють атравматичні пристрої для введення лікувального засобу, що на фігурах 2-6. Суть корисної моделі пояснює креслення. 2 UA 117675 U 5 10 15 20 25 30 35 40 45 50 Фіг. 1. Однорядний атравматичний пристрій 5 ексцентричним каналом. Фіг. 2. Дворядний атравматичний пристрій з ексцентричним каналом. Фіг. 3. Дворядний атравматичний пристрій з ексцентричним каналом. Фіг. 4. Дворядний атравматичний пристрій з ексцентричним каналом. Фіг. 5. Трирядний атравматичний пристрій з ексцентричним каналом. Фіг. 6. Чотирирядний атравматичний пристрій з ексцентричним каналом. На фіг. 1. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою 3, внутрішній крап зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою -5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11. На фіг. 2. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою У. вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці -11, вивідні отвори на правій стінці пристрою - 12. На фіг. 3. Тонкостінна трубка пристрою 1, ексцентричний канал трубки пристрою 2, зовнішня сторона загострення дистального кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір 6, муфта пристрою 7, пристрій з'єднання з канюлею шприца 8, орієнтовна мітка муфтії пристрою 9, вивідні отвори на передній стінці пристрою 10, мітка на тонкостінній трубці 11, вивідні отвори на лівій стінці пристрою 13. На фіг. 4. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці - 11, вивідні отвори па правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. На фіг. 5. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору 4. гостре копчене закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір - 6. муфта пристрою 7. пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. На фіг. 6. Тонкостінна трубка пристрою 1, ексцентричний канал трубки пристрою 2, зовнішня сторона загострення дистального кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір 6, муфта пристрою 7, пристрій з'єднання з канюлею шприца 8, орієнтовна мітка муфти пристрою 9, вивідні отвори на передній стінці пристрою 10, мітка на тонкостінній трубці 11, вивідні отвори на правій стінці пристрою 12, вивідні отвори на лівій стінці пристрою 13, вивідні отвори на задній стінці пристрою 14. При використанні пропонованого пристрою для введення лікувального засобу досягають рівномірний, дозований розподіл лікувального засобу у велику ділянку тканини за одне введення. Джерела інформації:: 1. Патент UА 101509, МПК А61М 5/32 (2006.01). Атравматична внутрішньовенна голка/ Коптюх В. В., Комар П.В., Пітнер М.Г., Веселовський Т.С., Стадник С.Л., Коптюх В.В., Дуве Д.М. (UА) № u201504983; заявл. 21.05.2015; опубл. 10.09.2015. Бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Малий атравматичний пристрій з ексцентричним каналом для введення лікувального засобу внутрішньодшкірно, який містить муфту з проксимального кінця для з'єднання з шприцом та металеву тонкостінну трубку з концентричним каналом, причому трубка має дистальний загострений кінець, в якому загострення виконано у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичноподібним отвором, який 3 UA 117675 U відрізняється тим, що муфта має мітку, а на стінках дистальної третини пристрою виконані вивідні отвори, при цьому тонкостінна трубка виконана з ексцентричним каналом та має обмежувальну мітку, причому ексцентричний канал виконаний довжиною 32 мм та має діаметр 0,6 мм. 4 UA 117675 U 5 UA 117675 U 6 UA 117675 U 7 UA 117675 U 8 UA 117675 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
