Пиловий фільтр для електронно-цифрових пристроїв

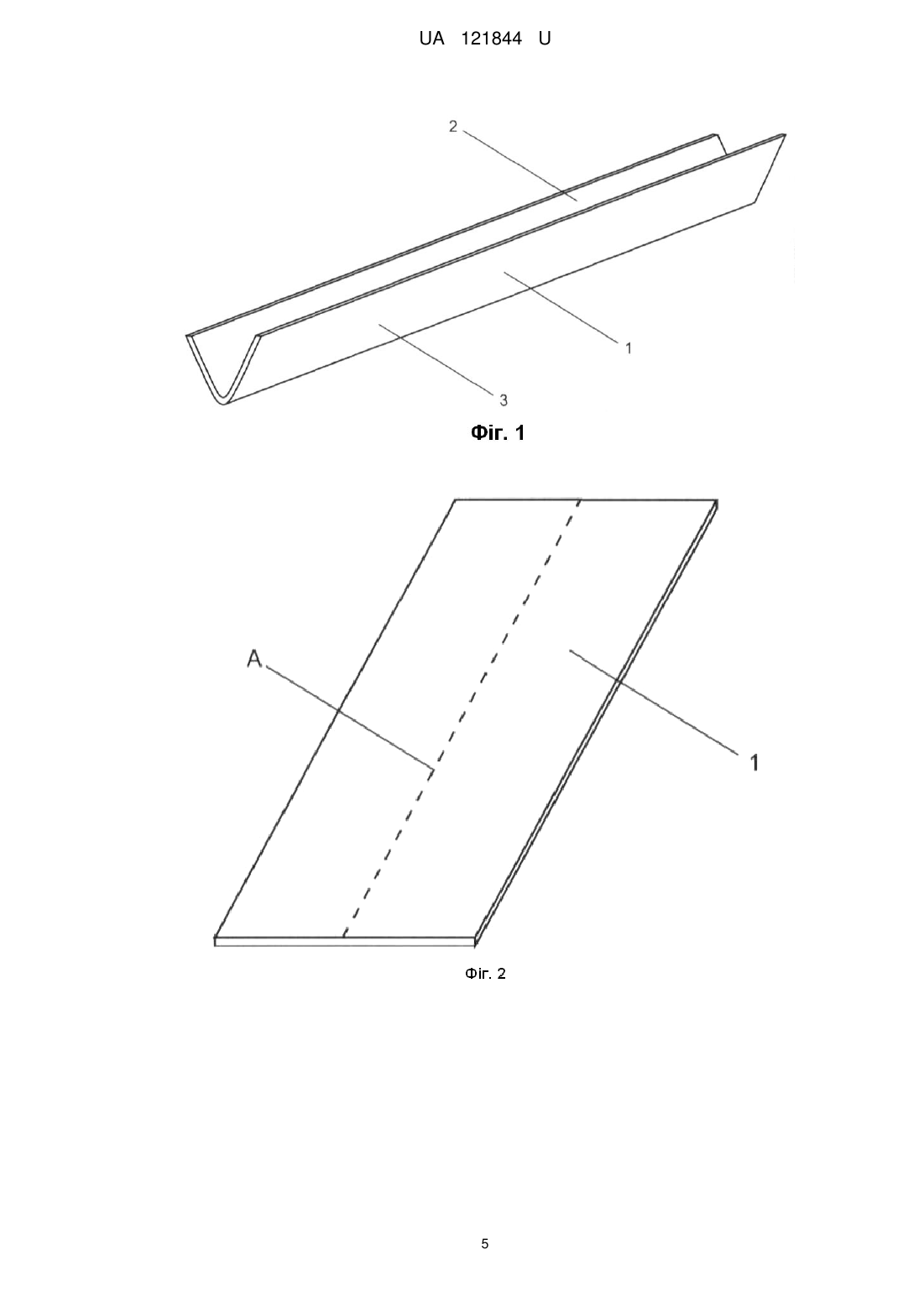

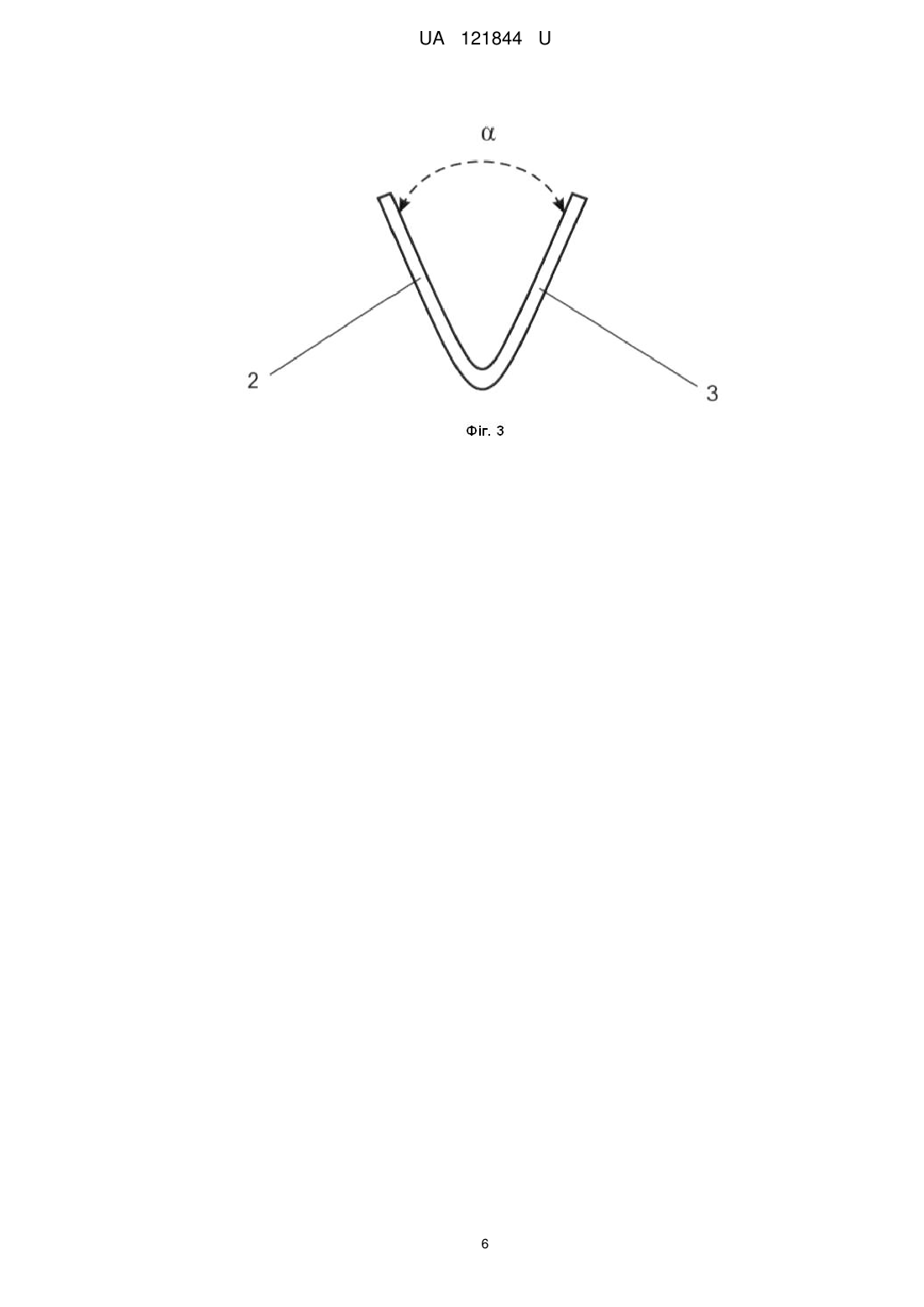

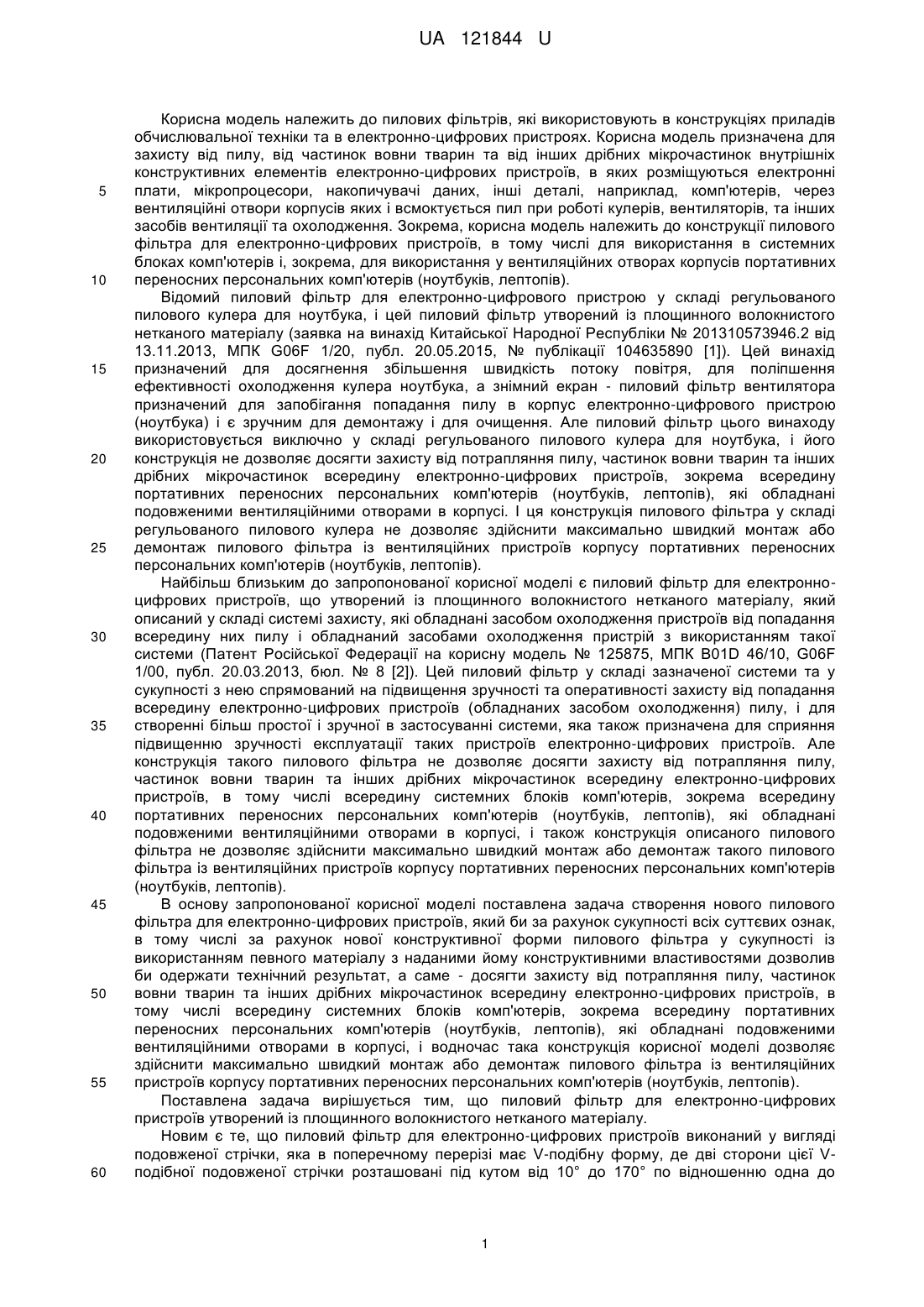

Реферат: Пиловий фільтр для електронно-цифрових пристроїв утворений із площинного волокнистого нетканого матеріалу. Він виконаний у вигляді подовженої стрічки (1), яка в поперечному перерізі має V-подібну форму, де дві сторони (2) та (3) цієї V-подібної подовженої стрічки (1) розташовані під кутом від 10° до 170° по відношенню одна до другої, при цьому товщина волокнистого нетканого матеріалу V-подібної подовженої стрічки (1) складає від 0,1 мм до 2,5 мм. UA 121844 U (54) ПИЛОВИЙ ФІЛЬТР ДЛЯ ЕЛЕКТРОННО-ЦИФРОВИХ ПРИСТРОЇВ UA 121844 U UA 121844 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пилових фільтрів, які використовують в конструкціях приладів обчислювальної техніки та в електронно-цифрових пристроях. Корисна модель призначена для захисту від пилу, від частинок вовни тварин та від інших дрібних мікрочастинок внутрішніх конструктивних елементів електронно-цифрових пристроїв, в яких розміщуються електронні плати, мікропроцесори, накопичувачі даних, інші деталі, наприклад, комп'ютерів, через вентиляційні отвори корпусів яких і всмоктується пил при роботі кулерів, вентиляторів, та інших засобів вентиляції та охолодження. Зокрема, корисна модель належить до конструкції пилового фільтра для електронно-цифрових пристроїв, в тому числі для використання в системних блоках комп'ютерів і, зокрема, для використання у вентиляційних отворах корпусів портативних переносних персональних комп'ютерів (ноутбуків, лептопів). Відомий пиловий фільтр для електронно-цифрового пристрою у складі регульованого пилового кулера для ноутбука, і цей пиловий фільтр утворений із площинного волокнистого нетканого матеріалу (заявка на винахід Китайської Народної Республіки № 201310573946.2 від 13.11.2013, МПК G06F 1/20, публ. 20.05.2015, № публікації 104635890 [1]). Цей винахід призначений для досягнення збільшення швидкість потоку повітря, для поліпшення ефективності охолодження кулера ноутбука, а знімний екран - пиловий фільтр вентилятора призначений для запобігання попадання пилу в корпус електронно-цифрового пристрою (ноутбука) і є зручним для демонтажу і для очищення. Але пиловий фільтр цього винаходу використовується виключно у складі регульованого пилового кулера для ноутбука, і його конструкція не дозволяє досягти захисту від потрапляння пилу, частинок вовни тварин та інших дрібних мікрочастинок всередину електронно-цифрових пристроїв, зокрема всередину портативних переносних персональних комп'ютерів (ноутбуків, лептопів), які обладнані подовженими вентиляційними отворами в корпусі. І ця конструкція пилового фільтра у складі регульованого пилового кулера не дозволяє здійснити максимально швидкий монтаж або демонтаж пилового фільтра із вентиляційних пристроїв корпусу портативних переносних персональних комп'ютерів (ноутбуків, лептопів). Найбільш близьким до запропонованої корисної моделі є пиловий фільтр для електронноцифрових пристроїв, що утворений із площинного волокнистого нетканого матеріалу, який описаний у складі системі захисту, які обладнані засобом охолодження пристроїв від попадання всередину них пилу і обладнаний засобами охолодження пристрій з використанням такої системи (Патент Російської Федерації на корисну модель № 125875, МПК B01D 46/10, G06F 1/00, публ. 20.03.2013, бюл. № 8 [2]). Цей пиловий фільтр у складі зазначеної системи та у сукупності з нею спрямований на підвищення зручності та оперативності захисту від попадання всередину електронно-цифрових пристроїв (обладнаних засобом охолодження) пилу, і для створенні більш простої і зручної в застосуванні системи, яка також призначена для сприяння підвищенню зручності експлуатації таких пристроїв електронно-цифрових пристроїв. Але конструкція такого пилового фільтра не дозволяє досягти захисту від потрапляння пилу, частинок вовни тварин та інших дрібних мікрочастинок всередину електронно-цифрових пристроїв, в тому числі всередину системних блоків комп'ютерів, зокрема всередину портативних переносних персональних комп'ютерів (ноутбуків, лептопів), які обладнані подовженими вентиляційними отворами в корпусі, і також конструкція описаного пилового фільтра не дозволяє здійснити максимально швидкий монтаж або демонтаж такого пилового фільтра із вентиляційних пристроїв корпусу портативних переносних персональних комп'ютерів (ноутбуків, лептопів). В основу запропонованої корисної моделі поставлена задача створення нового пилового фільтра для електронно-цифрових пристроїв, який би за рахунок сукупності всіх суттєвих ознак, в тому числі за рахунок нової конструктивної форми пилового фільтра у сукупності із використанням певного матеріалу з наданими йому конструктивними властивостями дозволив би одержати технічний результат, а саме - досягти захисту від потрапляння пилу, частинок вовни тварин та інших дрібних мікрочастинок всередину електронно-цифрових пристроїв, в тому числі всередину системних блоків комп'ютерів, зокрема всередину портативних переносних персональних комп'ютерів (ноутбуків, лептопів), які обладнані подовженими вентиляційними отворами в корпусі, і водночас така конструкція корисної моделі дозволяє здійснити максимально швидкий монтаж або демонтаж пилового фільтра із вентиляційних пристроїв корпусу портативних переносних персональних комп'ютерів (ноутбуків, лептопів). Поставлена задача вирішується тим, що пиловий фільтр для електронно-цифрових пристроїв утворений із площинного волокнистого нетканого матеріалу. Новим є те, що пиловий фільтр для електронно-цифрових пристроїв виконаний у вигляді подовженої стрічки, яка в поперечному перерізі має V-подібну форму, де дві сторони цієї Vподібної подовженої стрічки розташовані під кутом від 10° до 170° по відношенню одна до 1 UA 121844 U 5 10 15 20 25 30 35 40 45 50 55 60 другої, при цьому товщина волокнистого нетканого матеріалу V-подібної подовженої стрічки (1) складає від 0,1 мм до 2,5 мм. Додатково запропонований пиловий фільтр для електронно-цифрових пристроїв характеризується наступними ознаками. Волокнистий нетканий матеріал V-подібної подовженої стрічки (1) має ступінь фільтрації не менше ніж 0,5 мкм. Волокнистий нетканий матеріал V-подібної подовженої стрічки (1) має електростатичний заряд. Промислова здатність запропонованого пилового фільтра для електронно-цифрових пристроїв описана нижче, а також показана на кресленнях, на яких: Фіг. 1 - загальне зображення пилового фільтра у вигляді подовженої стрічки, яка в поперечному перерізі має V-подібну форму; Фіг. 2 - зображення незігнутої подовженої стрічки 1 із позначенням лінії "А" майбутнього згину; Фіг. 3 - зображення поперечного перерізу пилового фільтра у вигляді подовженої стрічки (1), яка в поперечному перерізі має V-подібну форму; Фіг. 4 - зображення двох пилових фільтрів перед вставлянням їх у два вентиляційні отвори корпусу електронно-цифрового пристрою (ноутбука); Фіг. 5 - зображення двох пилових фільтрів, які вставлені у два вентиляційні отвори корпусу електронно-цифрового пристрою (ноутбука); Фіг. 6 - схематичне зображення розташування двох пилових фільтрів, які вставлені у два вентиляційні отвори корпусу електронно-цифрового пристрою (ноутбука) та схематичне зображення руху повітря через пилові фільтри всередині корпусу електронно-цифрового пристрою (ноутбука). Перелік конструктивних елементів корисної моделі: 1 - пиловий фільтр у вигляді подовженої стрічки, яка в поперечному перерізі має V-подібну форму; 2, 3 - дві сторони V-подібної подовженої стрічки 1; 4 - корпус електронно-цифрового пристрою (ноутбука); 5, 6 - два вхідних - вентиляційних отвори в корпусі 4 електронно-цифрового пристрою (ноутбука); 7 - другий пиловий фільтр у вигляді подовженої стрічки, яка в поперечному перерізі має Vподібну форму; 8 - вентилятори; 9 - радіатори; 10, 11 - два вихідні вентиляційних отвори в копусі 4 електронно-цифрового пристрою (ноутбука). Найкращий приклад роботи конструкції пилового фільтра для електронно-цифрових пристроїв, зокрема для використання пилового фільтра для портативних переносних персональних комп'ютерів (ноутбуків, лептопів). Пиловий фільтр для електронно-цифрових пристроїв утворений із площинної частини волокнистого нетканого матеріалу. Площинна частина волокнистого нетканого матеріалу, яка є по суті шматком цього матеріалу, виконана з можливістю вирізання та утворення з цього шматка матеріалу відрізків (частин) необхідної форми і розмірів. Враховуючи те, що більшість моделей сучасних ноутбуків мають значно тонку площинну побудову корпусу 4, в цих корпусах 4 зазвичай виконані подовжені вхідні вентиляційній отвори 5, 6 (Фіг. 4, 5, 6). Відповідно, пиловий фільтр виконують (виробляють) шляхом вирізання із шматка площинного нетканого волокнистого нетканого матеріалу подовженої стрічки 1 (Фіг. 2). При цьому подовжену стрічку 1 виробляють (вирізають) довжиною, яка є меншою не більш ніж на 1 мм, ніж довжина кожного з двох вхідних вентиляційних отворів 5 та/або 6 в корпусі 4 електронно-цифрового пристрою (ноутбука), або, якщо застосовують один пиловий фільтр, то в такому випадку подовжену стрічку 1 виробляють (вирізають) довжиною, яка є меншою не більш ніж на 1 мм, ніж довжина одного з двох вхідних вентиляційних отворів 5 або 6 в корпусі 4 електронно-цифрового пристрою (ноутбука). В подальшому таку подовжену стрічку 1 згинають та фіксують цей згин вздовж довжини всієї стрічки - тобто утворюють подовжену стрічку 1, яка в поперечному перерізі має V-подібну форму (Фіг. 1, Фіг. 3). В інших випадках конструкція подовженої стрічки 1, яка в поперечному перерізі має V-подібну форму, також може бути виготовлена, наприклад, шляхом штампування або пресування, або в інший спосіб, коли із площинного волокнистого нетканого матеріалу, без попереднього вирізання, відразу утворюють (штампуванням, пресуванням, формуванням) подовжену стрічку 1, яка в поперечному перерізі має V-подібну форму. 2 UA 121844 U 5 10 15 20 25 30 35 40 45 50 55 Дві сторони 2 та 3 утвореної конструкції V-подібної подовженої стрічки 1 розташовані під кутом від 10° до 170° по відношенню одна до другої, наприклад під кутом α, який в статичному стані пилового фільтра дорівнює 45° (Фіг. 3). Для утворення V-подібної подовженої стрічки 1 використовують волокнистий нетканий матеріал, товщина якого складає від 0,1 мм до 2,5 мм, наприклад 0,7 мм. Цей волокнистий нетканий матеріал V-подібної подовженої стрічки 1 має ступінь фільтрації не менше ніж 0,5 мкм, але не обмежуючись цим. Крім того, в окремих випадках виконання корисної моделі, цей волокнистий нетканий матеріал V-подібної подовженої стрічки 1 має електростатичний заряд. Такий електростатичний заряд може бути попередньо наданий волокнистому нетканому матеріалу, безпосередньо перед виготовленням V-подібної подовженої стрічки 1 або заздалегідь в процесі виготовлення волокнистого нетканому матеріалу. Для виготовлення Vподібної подовженої стрічки 1 використовують волокнистий нетканий матеріал, який має значну щільність, пружність і жорсткість, і за рахунок цієї щільності і жорсткості, утворена V-подібна подовжена стрічка 1 набуває певної пружності. Тобто дві сторони 2 та 3 V-подібної подовженої стрічки 1 стійко утримують V-подібну форму, але з можливістю їх подальшого пружного згинання одна до другої й до стану кута α між цими двома сторонами 2 та 3, який може дорівнювати від 5° до 25° у стані, коли пиловий фільтр вже знаходиться у вхідних вентиляційних отворах 5 та/або 6 корпусу 4 електронно-цифрового пристрою (наприклад, в ноутбуці). Робота пилового фільтра для електронно-цифрових пристроїв. Конструкцію пилового фільтра у вигляді V-подібної подовженої стрічки 1 та/або 7 вставляють у подовжені вхідні вентиляційні отвори 5 та/або 6 в корпусі 4 електронно-цифрового пристрою (ноутбука) звуженою (загостреною) частиною кута α всередину кожного з вхідних вентиляційних отворів 5 та/або 6 (Фіг. 3, 4, 5). Система охолодження більшості електронноцифрових пристрів, зокрема ноутбуків, складається з вентиляторів 8, радіаторів 9, вхідних вентиляційних отворів 5 та/або 6, вихідних вентиляційних отворів 10, 11 (Фіг. 6). Принцип роботи системи охолодження електронно-цифрових пристрів, зокрема ноутбуків полягає в затягуванні вентиляторами 8 повітря ззовні через вхідні вентиляційні отвори 5 та/або 6 в корпусі 4 ноутбука. Затягнуте в корпус 4 зовнішнє повітря охолоджує внутрішні деталі та елементи електронно-цифрового пристрою, і потім за допомогою вентиляторів 8, повітря, яке охолодило деталі та елементи ноутбука, за допомогою тих самих вентиляторів 8, виштовхується на зовні корпусу 4 через вихідні вентиляційні отвори 10, 11. Під час роботи електронно-цифрового пристрою (ноутбука) разом з повітрям ззовні всередину корпусу 4 потрапляє пил, частинки вовни хатніх тварин та інших дрібних мікрочастинок. Пиловий фільтр у вигляді V-подібної подовженої стрічки 1 та/або у вигляді другої V-подібної подовженої стрічки 7, який (які) вставлений у подовжені вхідні вентиляційні отвори 5 та/або 6, за рахунок його виготовлення із волокнистого нетканого матеріалу, товщина якого складає від 0,1 мм до 2,5 мм, наприклад 0,7 мм, і який має ступінь фільтрації, наприклад, не менше ніж от 0,5 мкм, дозволяє утримати пил, частинки вовни хатніх тварин та інші дрібні мікрочастинки розміром більше ніж 0,5 мкм на своїх площинах сторін 2 та 3 і дозволяє не допустити потрапляння пилу, частинок вовни хатніх тварин та інших дрібних мікрочастинок всередину електронно-цифрових пристроїв, в тому числі всередину системних блоків комп'ютерів, зокрема всередину портативних переносних персональних комп'ютерів (ноутбуків, лептопів). Під час використання пилового фільтра у вигляді V-подібної подовженої стрічки 1 (7) рівень захисту від пилу, частинок вовни тварин та інших дрібних мікрочастинок всередину електронно-цифрових пристроїв складає від 70 % до 95 %. За рахунок кутової пружності конструкції фільтра, за рахунок V-подібної конструктивної форми подовженої стрічки 1, та за рахунок того що, довжина фільтра є меншою не більш ніж 1 мм від довжини вхідного вентиляційного отвору 5 та/або 6, пиловий фільтр щільно утримується у подовжених вхідних вентиляційних отворах 5 та/або 6 корпусу 4 електронно-цифрового пристрою. Крім того, за рахунок зазначеної пружності та за рахунок V-подібної конструктивної форми подовженої стрічки 1 пиловий фільтр дуже легко, швидко і зручно вмонтовується (вставляється) та/або демонтується (висувається) споживачем комп'ютера, ноутбука, лептопа із вхідних вентиляційних отворах 5 та/або 6 корпусу 4. Сукупність усіх ознак запропонованого пилового фільтра дозволяє при його використанні досягти технічного результату, а саме - досягти захисту від потрапляння пилу, частинок вовни тварин та інших дрібних мікрочастинок всередину електронно-цифрових пристроїв, в тому числі всередину системних блоків комп'ютерів, зокрема всередину портативних переносних персональних комп'ютерів (ноутбуків, лептопів), які обладнані подовженими вентиляційними отворами в корпусі, і водночас така конструкція корисної моделі дозволяє здійснити 3 UA 121844 U 5 10 15 20 25 30 35 40 максимально швидкий монтаж або демонтаж пилового фільтра із вентиляційних пристроїв корпусу портативних переносних персональних комп'ютерів (ноутбуків, лептопів). Нові ознаки запропонованого пилового фільтра, а саме те, що пиловий фільтр виконаний у вигляді подовженої стрічки 1, яка в поперечному перерізі має V-подібну форму, де дві сторони 2 та 3 цієї V-подібної подовженої стрічки 1 розташовані під кутом від 10° до 170° по відношенню одна до другої надають можливості здійснити максимально швидкий монтаж або демонтаж пилового фільтра у вхідні вентиляційні отвори 5 та/або 6 корпусу 4, або із вхідних вентиляційних отворів 5, 6 корпусу 4 портативних переносних персональних комп'ютерів (ноутбуків, лептопів). Крім того, за рахунок V-подібної форми подовженої стрічки 1, збільшена загальна площа фільтруючого елемента (у порівнянні із, наприклад, фільтрами, які маю звичайну прямолінійну площинну конструктивну форму). Таке збільшення площі пилового фільтра у сукупності із тим, що товщина волокнистого нетканого матеріалу V-подібної подовженої стрічки 1 складає від 0,1 мм до 2,5 мм, і цей волокнистий нетканий матеріал V-подібної подовженої стрічки 1 в окремих випадках може мати ступінь фільтрації не менше ніж 0,5 мкм (але не обмежуючись цим), дозволяє досягти захисту від потрапляння пилу, частинок вовни тварин та інших дрібних мікрочастинок всередину електронно-цифрових пристроїв, в тому числі всередину системних блоків комп'ютерів, зокрема всередину портативних переносних персональних комп'ютерів (ноутбуків, лептопів), які обладнані подовженими вентиляційними отворами в корпусі. Додатково досягнення технічного результату посилюється завдяки тому, що волокнистий нетканий матеріал V-подібної подовженої стрічки 1 має електростатичний заряд. За допомогою наявності електростатичного заряду тканина пилового фільтра набуває можливості притягувати до себе дрібні частинки, які рухаються разом з повітрям усередину електронно-цифрових пристроїв через пиловий фільтр. У сукупності із загальною конструкцією пилового фільтра та у сукупності із тим, що волокнистий нетканий матеріал V-подібної подовженої стрічки 1 в окремих випадках може мати ступінь фільтрації не менше ніж 0,5 мкм (але не обмежуючись цим), наявність електростатичного заряду дозволяє підвищити досягнення захисту від потрапляння пилу, частинок вовни тварин та інших дрібних мікрочастинок розміром від 0,5 мкм (але не обмежуючись цим) всередину, електронно-цифрових пристроїв, в тому числі всередину системних блоків комп'ютерів, зокрема всередину портативних переносних персональних комп'ютерів (ноутбуків, лептопів). Запропонований пиловий фільтр для електронно-цифрових пристроїв багаторазово виготовлений і випробуваний у складі портативних переносних персональних комп'ютерів (в т. ч. у складі ноутбуків та лептопів). Такі випробування показали промислову здатність цього фільтра та його високу ефективність при використанні, де було досягнута висока якість фільтрації повітря, яке потрапляє всередину електронно-цифрового пристрою. Запропонований пиловий фільтр надає дуже низький опір повітряному потоку, має високу пилоємність та виконує високоефективну глибинну фільтрацію. Середній термін ефективної роботи пилового фільтра складає від 6 місяців до 12 місяці, в залежності від умов експлуатації електронно-цифрового пристрою, в якому цей фільтр використовується. Джерела інформації: 1. Заявка на винахід Китайської Народної Республіки № 201310573946.2 від 13.11.2013, МПК G06F 1/20, публ. 20.05.2015, № публікації 104635890. 2. Патент Російської Федерації на корисну модель № 125875, МПК B01D 46/10, G06F 1/00, публ. 20.03.2013, бюл. № 8 - прототип. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Пиловий фільтр для електронно-цифрових пристроїв, що утворений із площинного волокнистого нетканого матеріалу, який відрізняється тим, що виконаний у вигляді подовженої стрічки (1), яка в поперечному перерізі має V-подібну форму, де дві сторони (2) та (3) цієї Vподібної подовженої стрічки (1) розташовані під кутом від 10° до 170° по відношенню одна до другої, при цьому товщина волокнистого нетканого матеріалу V-подібної подовженої стрічки (1) складає від 0,1 мм до 2,5 мм. 2. Пиловий фільтр для електронно-цифрових пристроїв за п. 1, який відрізняється тим, що волокнистий нетканий матеріал V-подібної подовженої стрічки (1) має ступінь фільтрації не менше ніж 0,5 мкм. 3. Пиловий фільтр для електронно-цифрових пристроїв за п. 1, який відрізняється тим, що волокнистий нетканий матеріал V-подібної подовженої стрічки (1) має електростатичний заряд. 4 UA 121844 U 5 UA 121844 U 6 UA 121844 U 7 UA 121844 U 8 UA 121844 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
