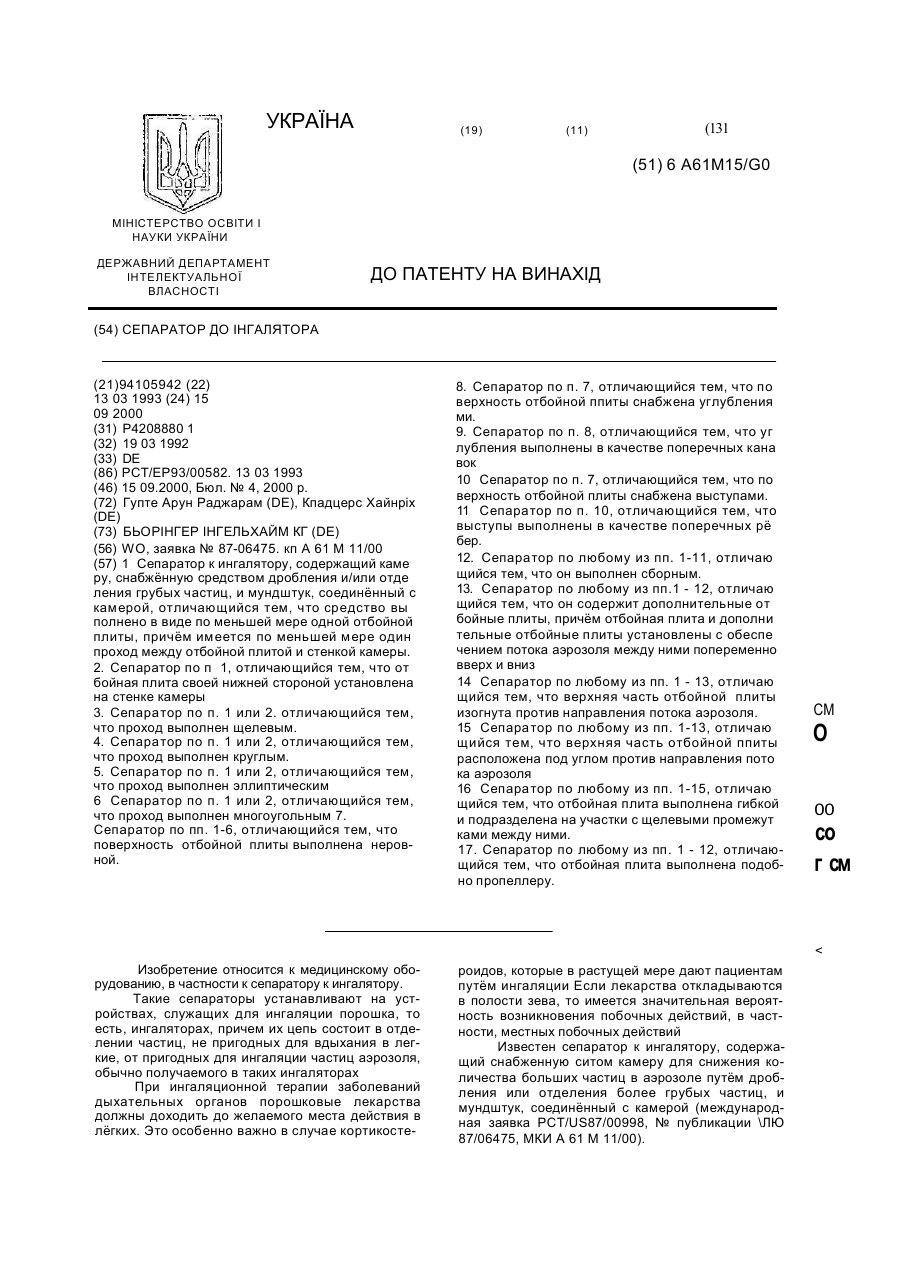

Сепаратор до інгалятора

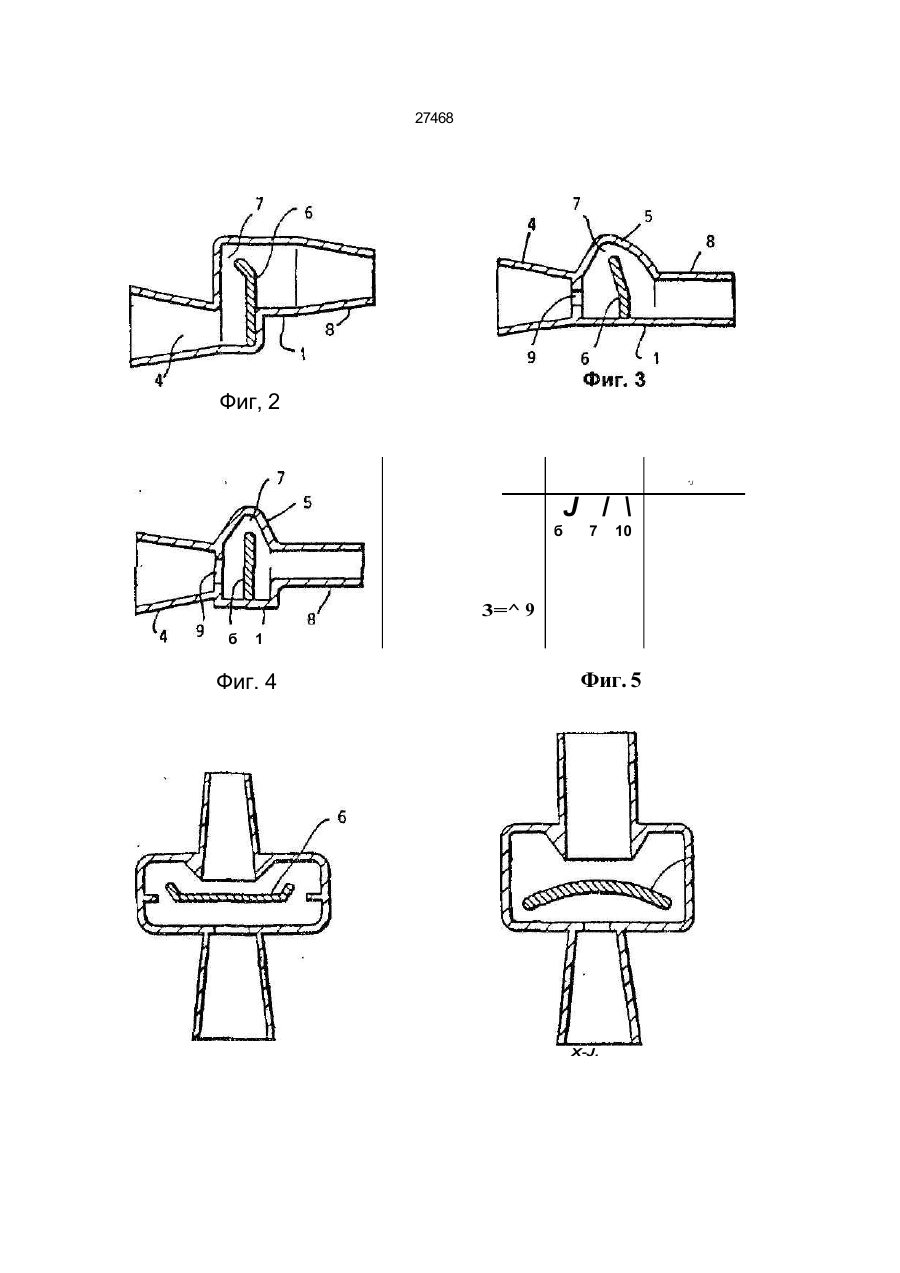

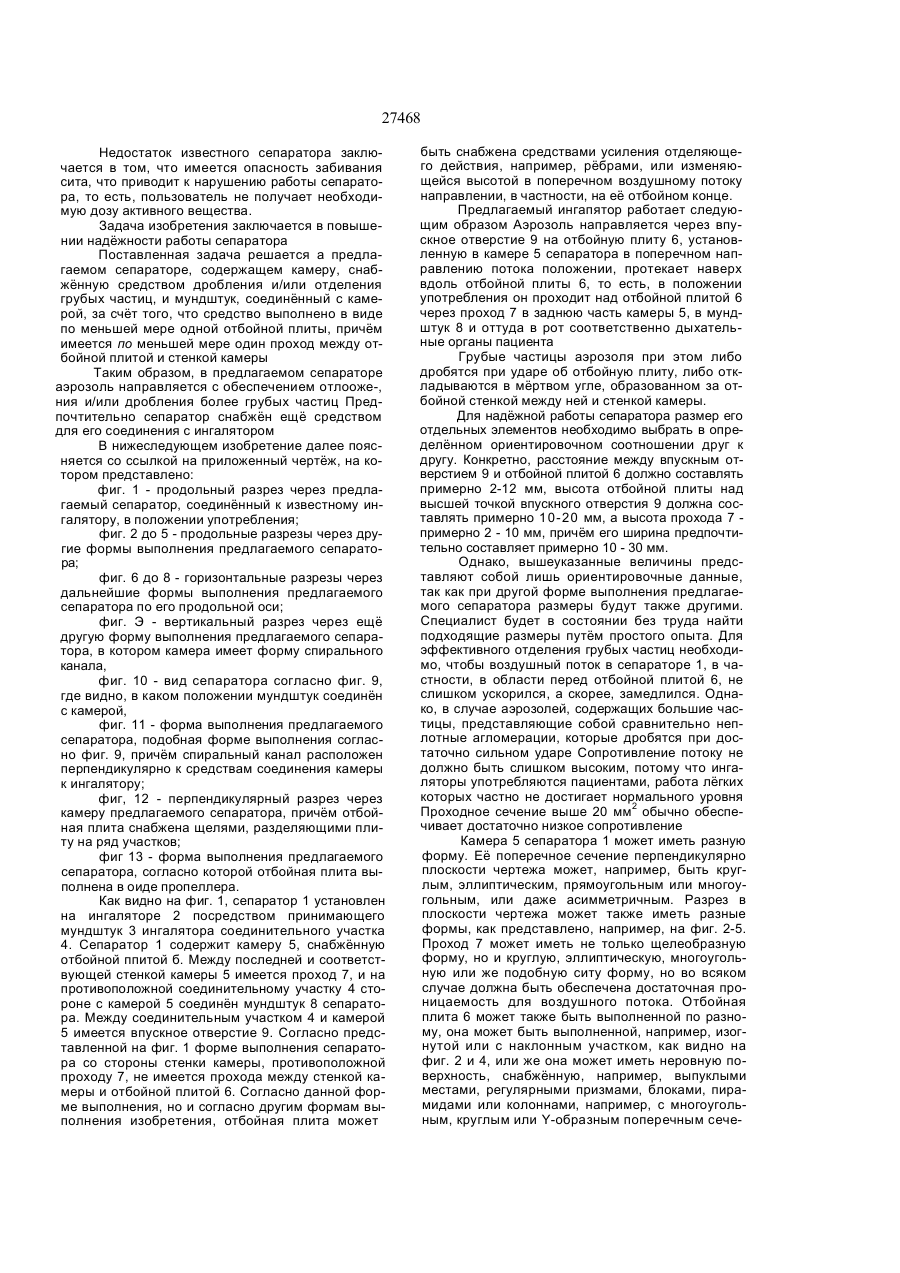

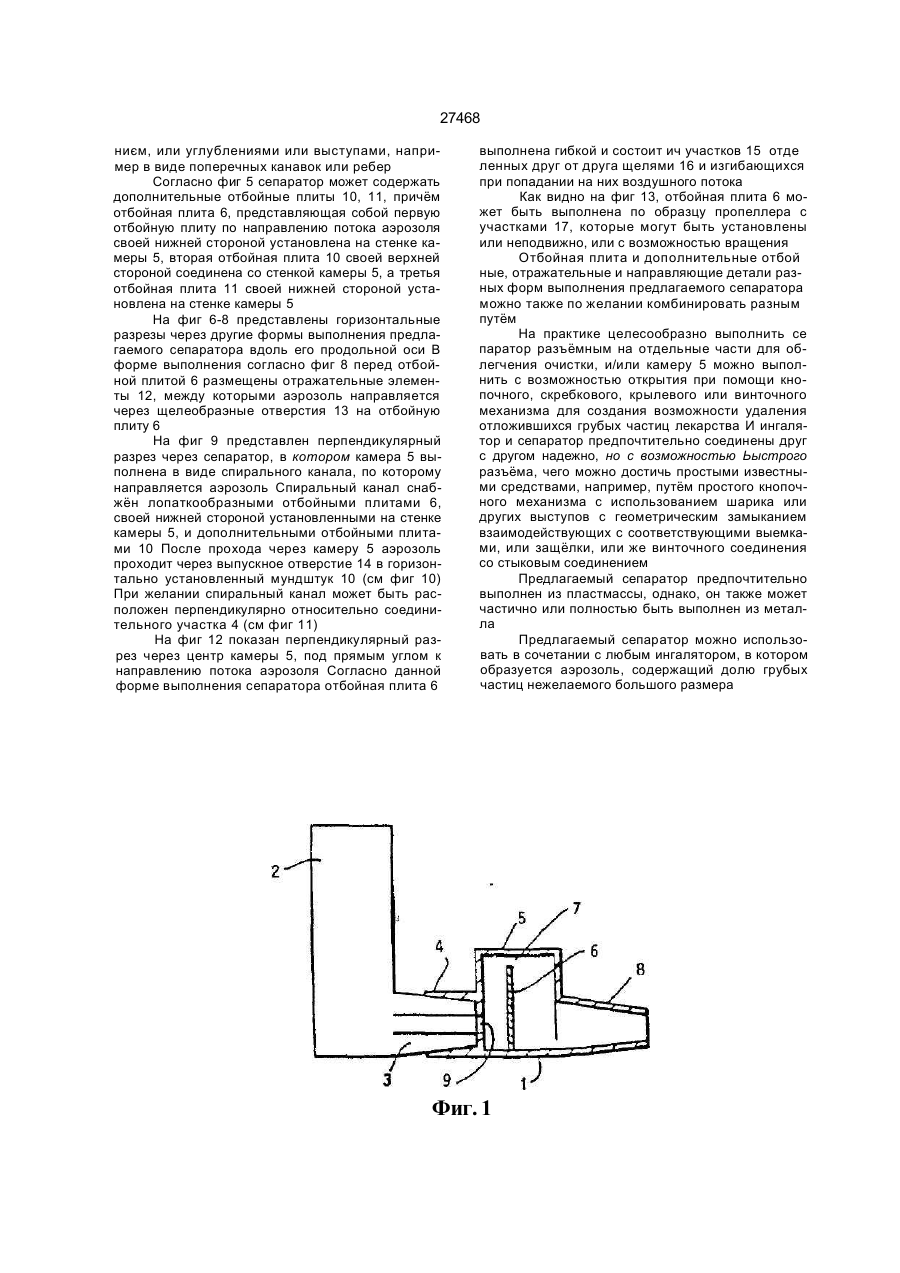

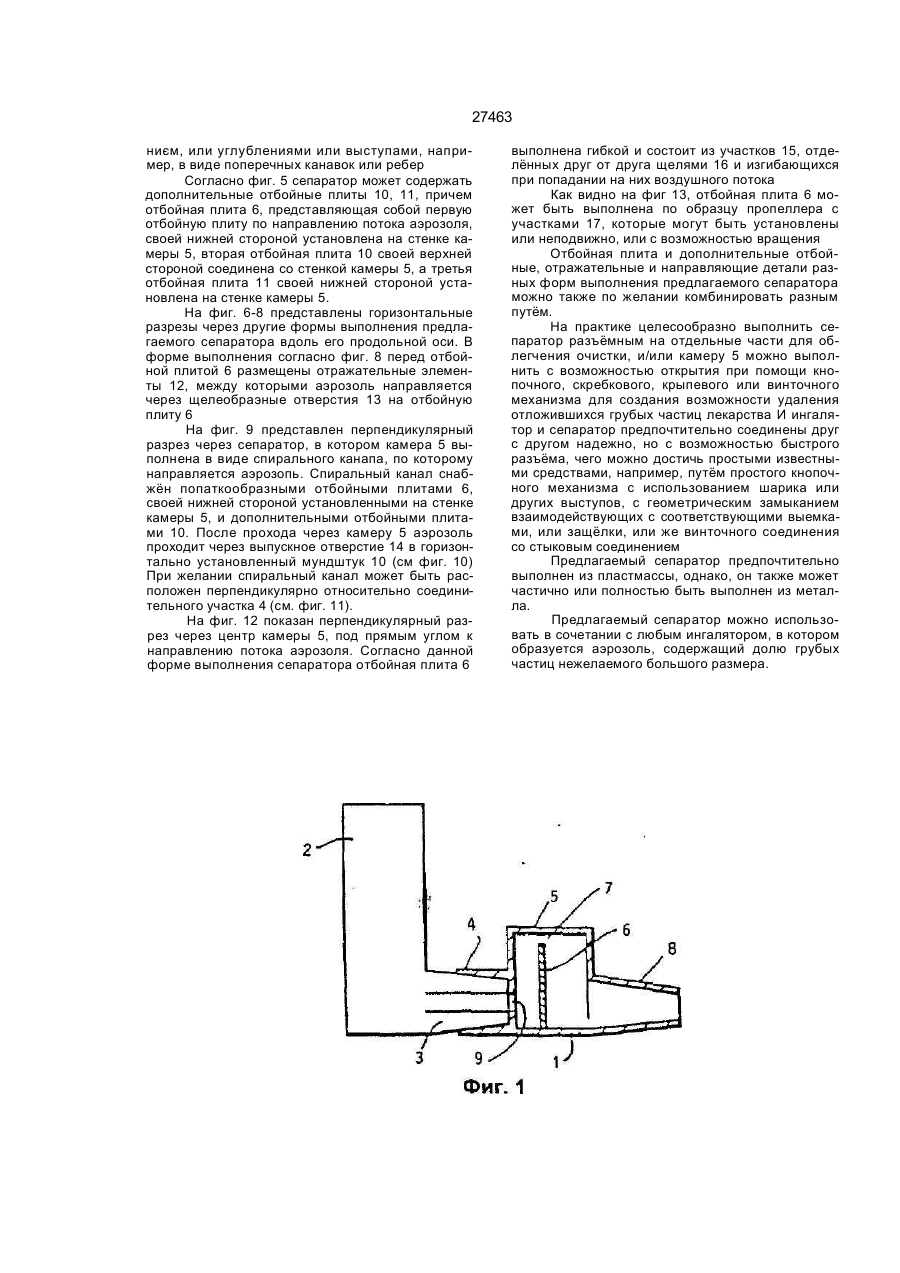

1 Сепаратор к ингалятору, содержащий каме ру, снабжённую средством дробления и/или отде ления грубых частиц, и мундштук, соединённый с камерой, отличающийся тем, что средство вы полнено в виде по меньшей мере одной отбойной плиты, причём имеется по меньшей мере один проход между отбойной плитой и стенкой камеры. 2. Сепаратор по п 1, отличающийся тем, что от бойная плита своей нижней стороной установлена на стенке камеры 3. Сепаратор по п. 1 или 2. отличающийся тем, что проход выполнен щелевым. 4. Сепаратор по п. 1 или 2, отличающийся тем, что проход выполнен круглым. 5. Сепаратор по п. 1 или 2, отличающийся тем, что проход выполнен эллиптическим 6 Сепаратор по п. 1 или 2, отличающийся тем, что проход выполнен многоугольным 7. Сепаратор по пп. 1-6, отличающийся тем, что поверхность отбойной плиты выполнена неровной. 8. Сепаратор по п. 7, отличающийся тем, что по верхность отбойной ппиты снабжена углубления ми. 9. Сепаратор по п. 8, отличающийся тем, что уг лубления выполнены в качестве поперечных кана вок 10 Сепаратор по п. 7, отличающийся тем, что по верхность отбойной плиты снабжена выступами. 11 Сепаратор по п. 10, отличающийся тем, что выступы выполнены в качестве поперечных рё бер. 12. Сепаратор по любому из пп. 1-11, отличаю щийся тем, что он выполнен сборным. 13. Сепаратор по любому из пп.1 - 12, отличаю щийся тем, что он содержит дополнительные от бойные плиты, причём отбойная плита и дополни тельные отбойные плиты установлены с обеспе чением потока аэрозоля между ними попеременно вверх и вниз 14 Сепаратор по любому из пп. 1 - 13, отличаю щийся тем, что верхняя часть отбойной плиты изогнута против направления потока аэрозоля. 15 Сепаратор по любому из пп. 1-13, отличаю щийся тем, что верхняя часть отбойной ппиты расположена под углом против направления пото ка аэрозоля 16 Сепаратор по любому из пп. 1-15, отличаю щийся тем, что отбойная плита выполнена гибкой и подразделена на участки с щелевыми промежут ками между ними. 17. Сепаратор по любому из пп. 1 - 12, отличающийся тем, что отбойная плита выполнена подобно пропеллеру. СМ О 00 со г см < Изобретение относится к медицинскому оборудованию, в частности к сепаратору к ингалятору. Такие сепараторы устанавливают на устройствах, служащих для ингаляции порошка, то есть, ингаляторах, причем их цепь состоит в отделении частиц, не пригодных для вдыхания в легкие, от пригодных для ингаляции частиц аэрозоля, обычно получаемого в таких ингаляторах При ингаляционной терапии заболеваний дыхательных органов порошковые лекарства должны доходить до желаемого места действия в лёгких. Это особенно важно в случае кортикосте роидов, которые в растущей мере дают пациентам путём ингаляции Если лекарства откладываются в полости зева, то имеется значительная вероятность возникновения побочных действий, в частности, местных побочных действий Известен сепаратор к ингалятору, содержащий снабженную ситом камеру для снижения количества больших частиц в аэрозоле путём дробления или отделения более грубых частиц, и мундштук, соединённый с камерой (международная заявка PCT/US87/00998, № публикации \ЛЮ 87/06475, МКИ А 61 М 11/00). 27468 Недостаток известного сепаратора заключается в том, что имеется опасность забивания сита, что приводит к нарушению работы сепаратора, то есть, пользователь не получает необходимую дозу активного вещества. Задача изобретения заключается в повышении надёжности работы сепаратора Поставленная задача решается а предлагаемом сепараторе, содержащем камеру, снабжённую средством дробления и/или отделения грубых частиц, и мундштук, соединённый с камерой, за счёт того, что средство выполнено в виде по меньшей мере одной отбойной плиты, причём имеется по меньшей мере один проход между отбойной плитой и стенкой камеры Таким образом, в предлагаемом сепараторе аэрозоль направляется с обеспечением отлооже-, ния и/или дробления более грубых частиц Предпочтительно сепаратор снабжён ещё средством для его соединения с ингалятором В нижеследующем изобретение далее поясняется со ссылкой на приложенный чертёж, на котором представлено: фиг. 1 - продольный разрез через предлагаемый сепаратор, соединённый к известному ингалятору, в положении употребления; фиг. 2 до 5 - продольные разрезы через другие формы выполнения предлагаемого сепаратора; фиг. 6 до 8 - горизонтальные разрезы через дальнейшие формы выполнения предлагаемого сепаратора по его продольной оси; фиг. Э - вертикальный разрез через ещё другую форму выполнения предлагаемого сепаратора, в котором камера имеет форму спирального канала, фиг. 10 - вид сепаратора согласно фиг. 9, где видно, в каком положении мундштук соединён с камерой, фиг. 11 - форма выполнения предлагаемого сепаратора, подобная форме выполнения согласно фиг. 9, причём спиральный канал расположен перпендикулярно к средствам соединения камеры к ингалятору; фиг, 12 - перпендикулярный разрез через камеру предлагаемого сепаратора, причём отбойная плита снабжена щелями, разделяющими плиту на ряд участков; фиг 13 - форма выполнения предлагаемого сепаратора, согласно которой отбойная плита выполнена в оиде пропеллера. Как видно на фиг. 1, сепаратор 1 установлен на ингаляторе 2 посредством принимающего мундштук 3 ингалятора соединительного участка 4. Сепаратор 1 содержит камеру 5, снабжённую отбойной ппитой б. Между последней и соответствующей стенкой камеры 5 имеется проход 7, и на противоположной соединительному участку 4 стороне с камерой 5 соединён мундштук 8 сепаратора. Между соединительным участком 4 и камерой 5 имеется впускное отверстие 9. Согласно представленной на фиг. 1 форме выполнения сепаратора со стороны стенки камеры, противоположной проходу 7, не имеется прохода между стенкой камеры и отбойной плитой 6. Согласно данной форме выполнения, но и согласно другим формам выполнения изобретения, отбойная плита может быть снабжена средствами усиления отделяющего действия, например, рёбрами, или изменяющейся высотой в поперечном воздушному потоку направлении, в частности, на её отбойном конце. Предлагаемый ингапятор работает следующим образом Аэрозоль направляется через впускное отверстие 9 на отбойную плиту 6, установленную в камере 5 сепаратора в поперечном направлению потока положении, протекает наверх вдоль отбойной плиты 6, то есть, в положении употребления он проходит над отбойной плитой 6 через проход 7 в заднюю часть камеры 5, в мундштук 8 и оттуда в рот соответственно дыхательные органы пациента Грубые частицы аэрозоля при этом либо дробятся при ударе об отбойную плиту, либо откладываются в мёртвом угле, образованном за отбойной стенкой между ней и стенкой камеры. Для надёжной работы сепаратора размер его отдельных элементов необходимо выбрать в определённом ориентировочном соотношении друг к другу. Конкретно, расстояние между впускным отверстием 9 и отбойной плитой 6 должно составлять примерно 2-12 мм, высота отбойной плиты над высшей точкой впускного отверстия 9 должна составлять примерно 10-20 мм, а высота прохода 7 примерно 2 - 10 мм, причём его ширина предпочтительно составляет примерно 10 - 30 мм. Однако, вышеуказанные величины представляют собой лишь ориентировочные данные, так как при другой форме выполнения предлагаемого сепаратора размеры будут также другими. Специалист будет в состоянии без труда найти подходящие размеры путём простого опыта. Для эффективного отделения грубых частиц необходимо, чтобы воздушный поток в сепараторе 1, в частности, в области перед отбойной плитой 6, не слишком ускорился, а скорее, замедлился. Однако, в случае аэрозолей, содержащих большие частицы, представляющие собой сравнительно неплотные агломерации, которые дробятся при достаточно сильном ударе Сопротивление потоку не должно быть слишком высоким, потому что ингаляторы употребляются пациентами, работа лёгких которых частно не достигает нормального уровня Проходное сечение выше 20 мм2 обычно обеспечивает достаточно низкое сопротивление Камера 5 сепаратора 1 может иметь разную форму. Её поперечное сечение перпендикулярно плоскости чертежа может, например, быть круглым, эллиптическим, прямоугольным или многоугольным, или даже асимметричным. Разрез в плоскости чертежа может также иметь разные формы, как представлено, например, на фиг. 2-5. Проход 7 может иметь не только щелеобразную форму, но и круглую, эллиптическую, многоугольную или же подобную ситу форму, но во всяком случае должна быть обеспечена достаточная проницаемость для воздушного потока. Отбойная плита 6 может также быть выполненной по разному, она может быть выполненной, например, изогнутой или с наклонным участком, как видно на фиг. 2 и 4, или же она может иметь неровную поверхность, снабжённую, например, выпуклыми местами, регулярными призмами, блоками, пирамидами или колоннами, например, с многоугольным, круглым или Y-образным поперечным сече 27468 ниєм, или углублениями или выступами, например в виде поперечных канавок или ребер Согласно фиг 5 сепаратор может содержать дополнительные отбойные плиты 10, 11, причём отбойная плита 6, представляющая собой первую отбойную плиту по направлению потока аэрозоля своей нижней стороной установлена на стенке камеры 5, вторая отбойная плита 10 своей верхней стороной соединена со стенкой камеры 5, а третья отбойная плита 11 своей нижней стороной установлена на стенке камеры 5 На фиг 6-8 представлены горизонтальные разрезы через другие формы выполнения предлагаемого сепаратора вдоль его продольной оси В форме выполнения согласно фиг 8 перед отбойной плитой 6 размещены отражательные элементы 12, между которыми аэрозоль направляется через щелеобраэные отверстия 13 на отбойную плиту 6 На фиг 9 представлен перпендикулярный разрез через сепаратор, в котором камера 5 выполнена в виде спирального канала, по которому направляется аэрозоль Спиральный канал снабжён лопаткообразными отбойными плитами 6, своей нижней стороной установленными на стенке камеры 5, и дополнительными отбойными плитами 10 После прохода через камеру 5 аэрозоль проходит через выпускное отверстие 14 в горизонтально установленный мундштук 10 (см фиг 10) При желании спиральный канал может быть расположен перпендикулярно относительно соединительного участка 4 (см фиг 11) На фиг 12 показан перпендикулярный разрез через центр камеры 5, под прямым углом к направлению потока аэрозоля Согласно данной форме выполнения сепаратора отбойная плита 6 выполнена гибкой и состоит ич участков 15 отде ленных друг от друга щелями 16 и изгибающихся при попадании на них воздушного потока Как видно на фиг 13, отбойная плита 6 может быть выполнена по образцу пропеллера с участками 17, которые могут быть установлены или неподвижно, или с возможностью вращения Отбойная плита и дополнительные отбой ные, отражательные и направляющие детали разных форм выполнения предлагаемого сепаратора можно также по желании комбинировать разным путём На практике целесообразно выполнить се паратор разъёмным на отдельные части для облегчения очистки, и/или камеру 5 можно выполнить с возможностью открытия при помощи кнопочного, скребкового, крылевого или винточного механизма для создания возможности удаления отложившихся грубых частиц лекарства И ингалятор и сепаратор предпочтительно соединены друг с другом надежно, но с возможностью Ьыстрого разъёма, чего можно достичь простыми известными средствами, например, путём простого кнопочного механизма с использованием шарика или других выступов с геометрическим замыканием взаимодействующих с соответствующими выемками, или защёлки, или же винточного соединения со стыковым соединением Предлагаемый сепаратор предпочтительно выполнен из пластмассы, однако, он также может частично или полностью быть выполнен из металла Предлагаемый сепаратор можно использовать в сочетании с любым ингалятором, в котором образуется аэрозоль, содержащий долю грубых частиц нежелаемого большого размера Фиг. 1 27468 Фиг, 2 *J J / \ б 7 10 3=^ 9 б 1 Фиг. 4 Фиг. 5 VJ X-J. Фиг. 6 Фиг. 7 27468 14 10 12 Фиг. 9 Фиг. 8 / 8 4 / 5 /1 1 Фиг. 11 Фиг. 10 t5 17 f i t f / Фиг. 13 Фиг. 12 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000. м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
