Ударний апарат для оглушення

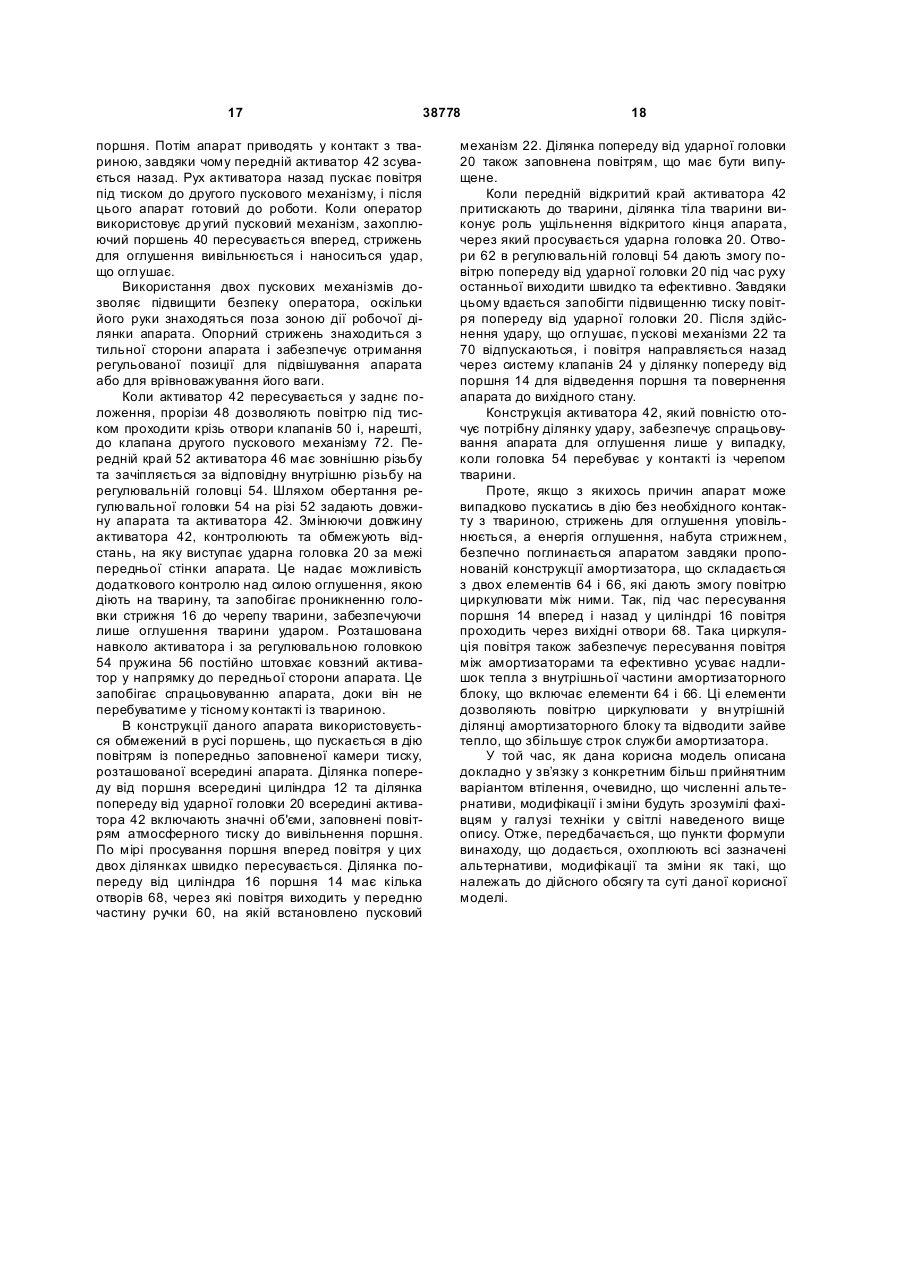

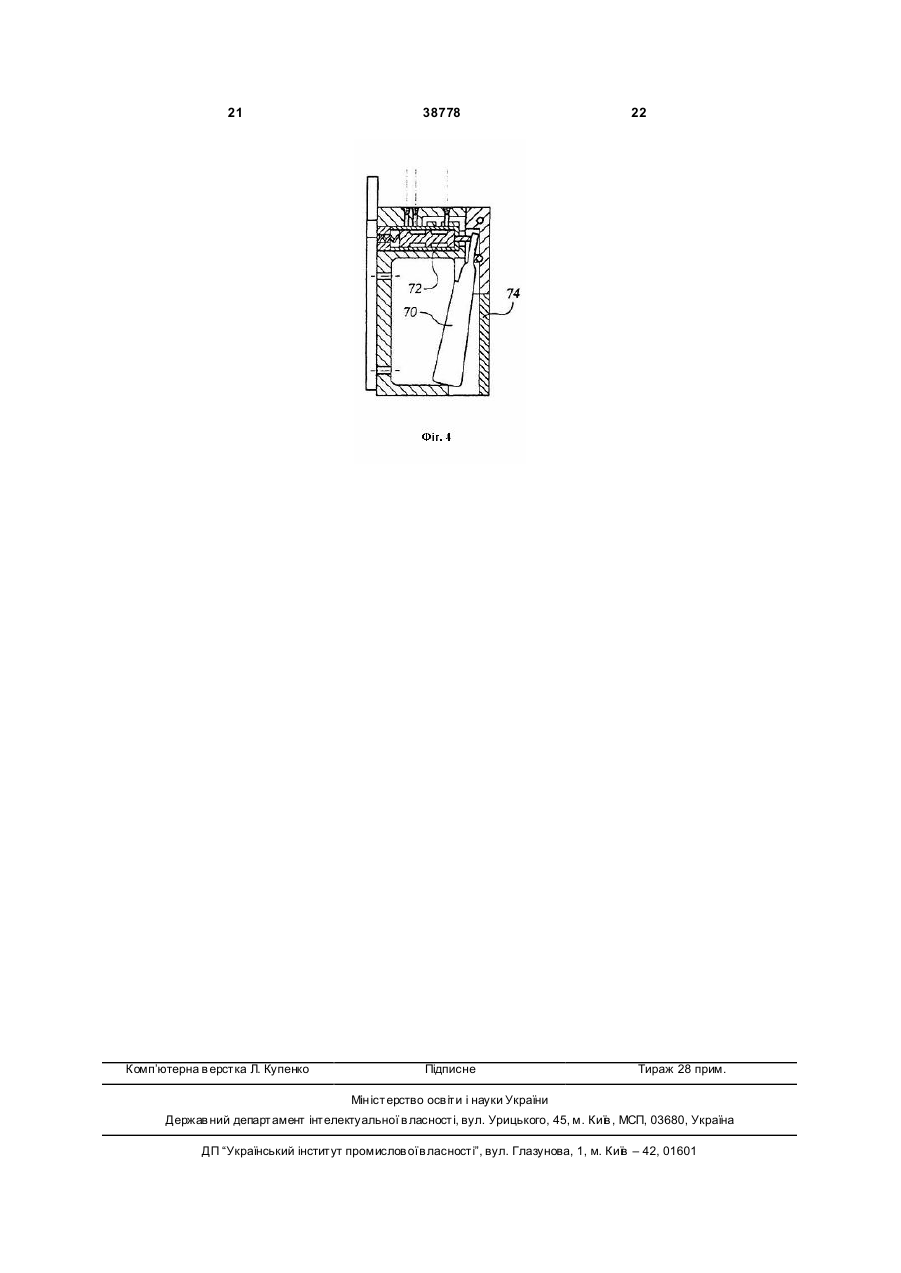

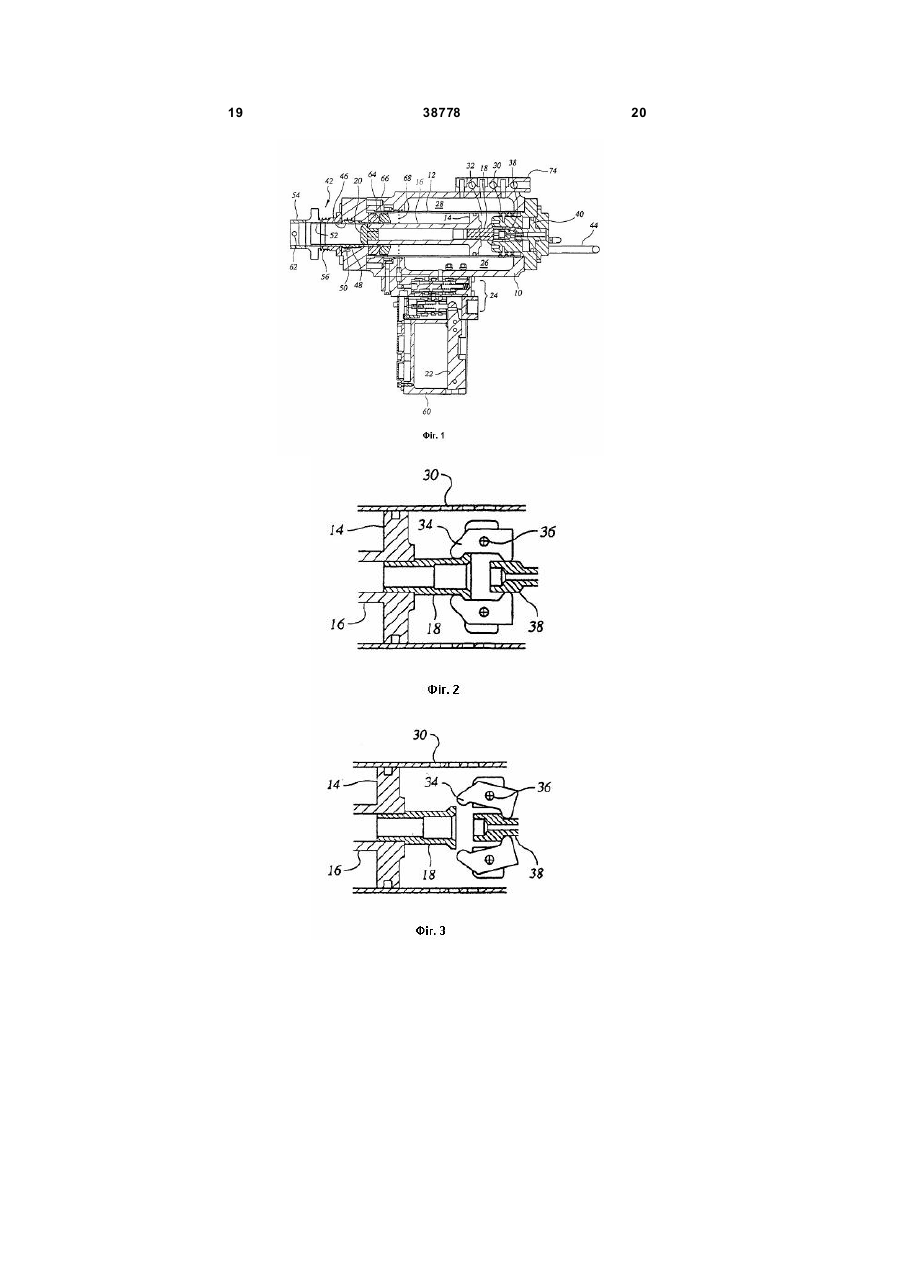

1. Пневматичний апарат для оглушення тварини ударом, що включає: корпус, який містить передній край та внутрішню камеру; активатор, встановлений на передньому краї корпусу; поршень, встановлений із можливістю пересування всередині внутрішньої камери корпусу, причому поршень та внутрішній корпус визначають камеру тиску; стрижень для оглушення, що пересувається поршнем у напрямку до переднього краю корпусу, причому стрижень для оглушення має достатньо великий діаметр для запобігання проникненню у тварину; защіпку, встановлену у корпусі, яка утримує із можливістю вивільнення поршень у відведеному положенні; та пусковий механізм, пристосований для керування потоком середовища під тиском з джерела середовища під тиском до камери тиску та прикладання сили до поршня; активатор, дієво зв'язаний із защіпкою таким чином, щоб викликати вивільнення поршня защіпкою та давати змогу поршню пересувати стрижень для оглушення до переднього краю корпусу, де активатор контактує із твариною; стрижень для оглушення, який виходить на обмежену відстань від переднього краю корпусу, щоб запобігти проникненню в тварину; стрижень для оглушення та поршень, які разом мають достатньо малу масу порівняно із силою, з якою на поршень діє стиснене середовище, таким чином, що стрижень для оглушення набуває мінімальної необхідної швидкості та енергії для оглушення тварини ударом без проникання всередину, коли стрижень для оглушення максимально пересувається до переднього краю корпусу під 2. Пневматичний апарат для дією середовища під тиском. оглушення тварини за п. 1, який відрізняється тим, що поршень та стрижень для оглушення утворені як одна деталь. 3. Пневматичний апарат для оглушення тварини за п. 2, який відрізняється тим, що виконані як 2 (19) 1 3 38778 4 для відведення повітря перед стрижнем для оглушення. 15. Пневматичний апарат для оглушення тварини за п. 13, який відрізняється тим, що втулка включає рухомий передній край для зміни довжини втулки та регулювання відстані, на яку виходить стрижень для оглушення, і регульований передній край втулки має принаймні один отвір для відведення повітря перед стрижнем для оглушення. 16. Пневматичний апарат для оглушення тварини за п. 13, який відрізняється тим, що активатор включає пневмоклапан, і защіпка пускається в рух активатором із використанням пневматичних засобів. 17. Пневматичний апарат для оглушення тварини за п. 16, який також включає другий пусковий механізм, і відповідний пусковий клапан розташований між активатором і защіпкою, причому другий пусковий механізм пускає в дію відповідний пусковий клапан для відпускання защіпки. 18. Пневматичний апарат для оглушення тварини за п. 1, який відрізняється тим, що активатор включає контактор для взаємодії з головою тварини, встановлений на передньому краї корпусу. 19. Пневматичний апарат для оглушення тварини за п. 18, який відрізняється тим, що защіпка пускається в дію джерелом середовища під тиском, а контактор для взаємодії з головою тварини призначений для керування потоком середовища під тиском з джерела середовища під тиском до защіпки з метою вивільнення поршня. 20. Пневматичний апарат для оглушення тварини за п. 1, який відрізняється тим, що стрижень для оглушення включає куполоподібну ударну головку, якій надано форму для запобігання проникненню. 21. Пневматичний апарат для оглушення тварини за п. 1, який відрізняється тим, що стрижень для оглушення включає порожнистий алюмінієвий вал та сталеву ударну головку. 22. Пневматичний апарат для оглушення тварини за п. 1, який відрізняється тим, що поршень ковзає всередині циліндра у корпусі, а циліндр має антифрикційне покриття. 23. Пневматичний апарат для оглушення тварини за п. 1, який відрізняється тим, що защіпка включає кілька встановлених на осі захоплюючих пальців. Корисна модель стосується апаратів для оглушення тварин, що використовуються у м'ясопереробній галузі. Більш конкретно, даний винахід стосується апаратів для оглушення тварин, що досягають ефекту оглушення шляхом непроникаючого удар у. На підприємствах, що приймають худобу та здійснюють переробку м’яса. тварин, які надходять, спочатку оглушують. Одним з перших пристроїв для оглушення був важкий молот, яким робітник здійснював удар по черепу тварини. Такий молот для оглушення забезпечує потрібний ефект шляхом удару, без його проникнення всередину черепа тварини. Однак, молот для оглушення досить важкий і робітник мав сильно розмахнутися щоб молот набув необхідної енергії для достатньо сильного удару. Робітник, який працює з цим інструментом, швидко втомлюється, і робота просувається повільно. Отже, цей спосіб не підходить для сучасного виробництва м'яса. Також відомі конструкції апаратів з проникаючим рухомим стрижнем, який розбиває череп і вбиває тварину. Такі апарати мають прийнятні габарити і вартість. Але апарати згаданої конструкції мають обмежене використання у деяких країнах через заборону такої дії на тварину з релігійних чи з санітарних міркувань. Відомий апарат для оглушення тварини ударом, що містить корпус, в якому встановлено джерело енергії, з'єднане з рухомим стрижнем для оглушення [US 3,389,425 A (Termet) 25 June 1968]. Згаданий апарат забезпечений непроникаючим до черепа тварини стрижнем. У описаному апараті у якості джерела енергії використовують пістолет з вибуховим патроном, який відтворює тиск понад 400000кПа, а рухомий стрижень має ударну головку значної маси і поверхні. Недоліком описаного апарата є те, що він є досить дорогим, потребує ретельної спеціальної підготовки персоналу, оскільки є небезпечним і примхливим у експлуатації. Найбільш близьким до пропонованого за кількістю суттєви х ознак є апарат для оглушення тварини ударом, що містить корпус, в якому встановлено джерело енергії, з'єднане з рухомим стрижнем для оглушення [US 6135871, 24.10.2000]. Згаданий апарат забезпечений непроникаючим до черепу тварини рухомим стрижнем, а у якості джерела енергії використаний гідравлічний агрегат. Описаний апарат для оглушення без проникаючої дії має характеристики, подібні до молота, щоб забезпечити удар, достатній для оглушення тварини без проникнення рухомого стрижня всередину черепу тварини. Рухомий стрижень такого апарата має масивну головку з великою поверхнею для оглушення і відносно велику відстань для одержання на виході з апарата потрібного прискорення руху масивної головки стрижня в напрямку до черепа тварини. А тому в описаному апараті використовують дороге обладнання для генерації високого тиску робочої рідини (порядку тисяч фунтів на квадратний дюйм - тисяч МПа), а сам апарат має значні габарити, щоб забезпечити міцність конструкції для утримування рідини під високим тиском. Окрім цього, апарат потребує постійного нагляду за станом ущільнень, щоб виключити витоки робочої рідини. Тобто, описаний апарат має високу вартість, значні габарити і потребує великих експлуатаційних витрат. Ці характеристики є несумісними із сучасними вимогами до конструкцій таких апаратів та з вимогами щодо високих темпів здійснення м'ясопереробних операцій. Звичайно, було б привабливішим мати апарат для оглушення тварин без проникаючого удару, 5 38778 який би був простішим, економічнішим, мав би габарити, які б були не більші за габарити існуючих апаратів для проникаючого удару і одночасно був би безпечнішим за апарати з непроникаючим рухомим стрижнем, в яких використовують гідравлічний агрегат або вибуховий патрон, шляхом створення умов для використання допустимого тиску енергії стиснутого повітря - до 1700кПа. Але, з огляду на обмеження, що накладаються наявними в сучасних пневматичних системах значеннями тиску (до 1700кПа), для отримання необхідної енергії оглушення важка головка для оглушення, яку можна порівняти з молотом, повинна пройти відносно велику відстань або приводитись в дію поршнем дуже великого діаметру. Внаслідок цього такий пневматичний апарат був би незручним у експлуатації, мав би великі габарити і вагу, а тому такі апарати відсутні серед об'єктів "рівня техніки" і на ринку. У основу пропонованої корисної моделі поставлена задача створення такого апарата для оглушення тварин з непроникаючим рухомим стрижнем, який би був простим, економічним, мав би габарити, які б були не більші за габарити існуючих апаратів, але був би безпечнішим за них. Поставлена задача вирішується за рахунок створення умов для використання енергії стисненого до тиску не більше 1700кПа повітря, а також умов для зменшення впливу тиску стисненого повітря на міцність апарата та на тварину у момент виконання удару. Автором експериментально виявлено, що всупереч поширеній думці, апарат для оглушення з непроникаючим рухомим стрижнем може мати дуже легку головку для оглушення. Оскільки чим легша головка для оглушення, тим більша швидкість, до якої можна розігнати стрижень із головкою, використовуючи наявний в пневматичній системі тиск. Так для головки однієї і тієї самої маси при збільшенні швидкості її пересування вдвічі, енергія оглушення зростає в чотири рази. Для того, щоб ударний апарат для оглушення з непроникаючим рухомим стрижнем мав оптимальні габарити та мав комерційний успіх, необхідно, щоб він був не більшим за існуючі апарати із проникаючим стрижнем та працював із системами, що створюють звичайний пневматичний тиск. Зазначені обмеження щодо розміру та тиску накладають певні обмеження і на силу, що може прикладатися для прискорення головки для оглушення, та на відстань, на якій ця сила може прикладатись. Таким чином, швидкість головки обмежується її масою. Із зменшенням маси головки її швидкість зростає приблизно обернено пропорційно. Оскільки кінетична енергія головки залежить від квадрату її швидкості, помноженого на її масу, кінцевий ефект збільшення швидкості та пропорційного зменшення маси буде полягати в підвищенні енергії оглушення та посиленні оглушення, якого можна досягти під час застосування такого апарата. Отже, було виявлено, що для одержання оптимальної енергії оглушення треба мінімізувати масу головки рухомого стрижня для оглушення (та прикріплених рухомих компонентів) в апараті для оглушення з непроникаючим рухомим стрижнем. 6 Поставлена задача вирішується пропонованим апаратом для оглушення тварини ударом, що, як і відомий, містить корпус, в якому встановлено джерело енергії, з'єднане з рухомим стрижнем для оглушення, а, відповідно до корисної моделі, корпус має передній край та внутрішню камеру, а апарат забезпечений: активатором, встановленим на передньому краї корпуса; поршнем, встановленим із можливістю пересування всередині внутрішньої камери корпуса, причому порожнина між поршнем та внутрішнім корпусом є камерою тиску; стрижнем для оглушення встановленим з можливістю пересування поршнем у напрямку до переднього краю корпуса, причому стрижень для оглушення має достатньо великий діаметр і встановлений з можливістю виходу на обмежену відстань від переднього краю корпуса для запобігання проникненню у тварину; защіпкою, встановленою у корпусі, призначеною для утримування поршня у відведеному положенні і його наступного вивільнення; та пусковим механізмом, призначеним для керування потоком стисненого повітря; джерела енергії - джерела стисненого повітря - до камери тиску та прикладання зусилля до поршня; активатором, дієво зв'язаним із защіпкою і встановленим з можливістю вивільнення поршня защіпкою та надання поршню можливості пересувати стрижень для оглушення до переднього краю корпуса, де активатор встановлений з можливістю контактування із твариною. У пропонованому апараті стрижень для оглушення та поршень разом мають достатньо малу вагу порівняно із силою, з якою на поршень діє стиснене повітря так, що стрижень для оглушення набуває мінімально необхідної швидкості та енергії для оглушення тварини ударом без його проникання всередину. При цьому стрижень для оглушення пересувається до переднього краю корпуса під дією стиснутого повітря. Особливістю пропонованого апарата є і те, що поршень та стрижень для оглушення виготовлені як одна деталь. Особливістю пропонованого апарата є і те, що виконані як одна деталь поршень та стрижень для оглушення мають окрему ударну головку та кінець для захоплення, а поршень та стрижень для оглушення виконані з більш легкого матеріалу, ніж ударна головка та кінець для захоплення. Особливістю пропонованого апарата є і те, що стрижень для оглушення є порожнистим. Особливістю пропонованого апарата є і те, що стрижень для оглушення має окрему головку для оглушення, яка призначена для контактування із твариною у момент оглушення. Особливістю пропонованого апарата є і те, що ударна головка є знімною та замінюваною. Особливістю пропонованого апарата є і те, що стрижень для оглушення має окремий кінець для захоплення защіпкою, причому кінець для захоплення виготовлений із більш зносостійкого матеріалу, ніж стрижень для оглушення. 7 Особливістю пропонованого апарата є і те, що відстань висування стрижня для оглушення є обмеженою і регульованою. Особливістю пропонованого апарата є і те, що активатор має регульовану довжину. При цьому відстань висування стрижня для оглушення зменшується при збільшенні довжини активатора. Особливістю пропонованого апарата є і те, що він додатково включає амортизатор для припинення руху стрижня для оглушення вперед. Особливістю пропонованого апарата є і те, що амортизатор складається, принаймні, з двох деталей. Особливістю пропонованого апарата є і те, що амортизатор має таку форму, щоб дати повітрю змогу протікати поряд із внутрішньою поверхнею амортизатора для збільшення передачі тепла від амортизатора. Особливістю пропонованого апарата є і те, що активатор включає втулк у, що ковзає по осі та оточує стрижень для оглушення. Особливістю пропонованого апарата є і те, що втулка включає передній край, який має, принаймні, один отвір для відведення повітря перед стрижнем для оглушення. Особливістю пропонованого апарата є і те, що втулка включає рухомий передній край для зміни довжини втулки та регулювання відстані, на яку виходить стрижень для оглушення, і регульований передній край втулки має, принаймні, один отвір для відведення повітря перед стрижнем для оглушення. Особливістю пропонованого апарата є і те, що активатор включає пневмоклапан, а защіпка встановлена з можливістю її запуску у дію активатором із використанням пневматичних засобів. Особливістю пропонованого апарата є і те, що він також включає другий пусковий механізм, і відповідний пусковий клапан розташований між активатором і защіпкою, причому другий пусковий механізм призначений для запуску в дію відповідного пускового клапану для відпускання защіпки. Особливістю пропонованого апарата є і те, що активатор призначений для включання контактору для взаємодії з головою тварини, встановлений на передньому краї корпуса. Особливістю пропонованого апарата є і те, що защіпка встановлена з можливістю запуску в дію джерелом стисненого повітря, а контактор для взаємодії з головою тварини призначений для керування потоком середовища під тиском - стисненого повітря - з джерела середовища під тиском до защіпки з метою вивільнення поршня. Особливістю пропонованого апарата є і те, що стрижень для оглушення включає куполоподібну ударну головку, яка має форму, що запобігає проникненню. Особливістю пропонованого апарата є і те, що стрижень для оглушення включає порожнистий алюмінієвий вал та сталеву ударну головку. Особливістю пропонованого апарата є і те, що поршень ковзає всередині циліндра у корпусі, а циліндр має антифрикційне покриття. 38778 8 Особливістю пропонованого апарата є і те, що защіпка включає кілька встановлених на осі захоплюючих пальців. Для запобігання проникненню головка для оглушення в ударному апараті для оглушення повинна мати відносно більший розмір, ніж проникаючий стрижень. Проте, таке збільшення діаметру створює кілька нових проблем при спробі зменшити масу та збільшити швидкість головки для оглушення. Одна проблема пролягає в тому, що більший діаметр головки приводить до збільшення її маси. Це має негативний ефект для роботи апарата через зменшення швидкості головки стрижня. Таким чином, для досягнення необхідної енергії оглушення із урахуванням обмежень щодо розміру та тиску треба створити головку, яка б при невеликій масі мала б достатню для роботи міцність. Друга проблема пов'язана із відстанню, на яку висувається головка стрижня для оглушення з апарата для оглушення, та значною енергією оглушення, якої набуває головка. Оскільки головка стрижня для оглушення не повинна проникати всередину тварини, відстань, на яку вона висувається з корпусу апарата, повинна бути більш обмеженою, ніж у конструкції із проникаючим стрижнем. Якщо апарат не перебуває в тісному контакті з твариною перед спрацьовуванням, велика енергія головки стрижня для оглушення буде передана апарата. Після кількох таких спрацювань апарат може вийти з ладу. Оскільки повністю уникнути випадкового спрацьовування без контакту з твариною практично неможливо, необхідно передбачити вдосконалену систему поглинання енергії всередині апарата для того, щоб зупиняти головку для оглушення та поглинати енергію оглушення. Обмежена відстань висування головки стрижня для оглушення робить ще більш важливою наявність виконавчого механізму з передньої сторони апарата, що виконує роль блокування, запобігаючи спрацьовуванню апарата, доки його головка не буде в тісному контакті із твариною. У Патенті США №6,135,871 розкрито виконавчий механізм для апарата для оглушення із проникаючим стрижнем, конструкція якого включає ковзаючий в осьовому напрямку циліндр, який оточує проникаючий стрижень та виступає за межі стрижня, коли стрижень втягується. Розташування виконавчого механізму навколо ділянки удару є оптимальним, оскільки чутливий край виконавчого механізму має бути розташованим якомога ближче до ділянки удару. Однак, пристосування такої оптимальної конструкції виконавчого механізму до головки стрижня для удару великого діаметра та малої маси несподівано виявилось дуже складним. Одна проблема пов'язана із повітрям всерединівиконавчого механізму перед головкою стрижня для оглушення великого діаметра. Коли передній відкритий край циліндричного виконавчого механізму притискають до тварини, між головкою стрижня для оглушення та краєм, що контактує з твариною, залишається повітря. Великий діаметр ударної головки стрижня для оглушення веде до наявності відносно великого об'єму повітря перед головкою для оглушення порівняно із конструкцією з прони 9 38778 каючим стрижнем. Цей збільшений об'єм повітря спричинятиме збільшення тиску, якщо йому не дати можливість швидко вийти назовні при просуванні головки стрижня для оглушення у напрямку до тварини. З огляду на малу масу головки стрижня для оглушення зазначене підвищення тиску може мати непропорційно великий вплив та уповільнити рух головки для оглушення до рівня, нижчого від такого, що відповідає необхідній мінімальній енергії удару оглушення. Контроль відстані висування головки стрижня для оглушення за межі передньої сторони апарата являє собою ще одну проблему, яка виникає в апараті з непроникаючим стрижнем і не виникає в конструкціях апаратів із проникаючим стрижнем. В апараті для оглушення з непроникаючим стрижнем головка стрижня не повинна проникати у тварину, але повинна ударити тварину із силою, достатньою для досягнення потрібного стану контузії тварини. З урахуванням проблем на недоліків пристроїв, відомих з рівня техніки, пропонований винахід вирішує задачу створення пневматичного апарата для оглушення тварини за допомогою удару, причому маса і розмір такого апарата є порівнюваним із масами та габаритами апаратів для оглушення із проникаючим стрижнем, і запропонований апарат працює із аналогічними до тисків у апаратах з проникаючим стрижнем значеннями тисків, які відтворює пневматична система пропонованого апарата. Інші задачі та переваги даного винаходу будуть частково очевидні і частково випливатимуть з опису. Викладення корисної моделі. Зазначені вище задачі вирішуються пропонованим винаходом і не є очевидними для фахівців у галузі те хніки. Пропонований апарат є пневматичним апаратом для оглушення тварини за допомогою удару рухомим стрижнем без його проникання всередину тварини і включає: ударний апарат для оглушення містить поршень, що ковзає у циліндрі всередині корпуса апарата для оглушення; активатор, встановлений на передньому краї корпуса, визначає, коли апарат перебуває у контакті з твариною; поршень та внутрішній корпус утворюють камеру тиску, а п усковий механізм керує потоком середовища під тиском, такого як повітря, з джерела до камери тиску. При вивільненні стрижня для оглушення поршень пересуває його у напрямку до переднього краю корпуса. Стрижень для оглушення має достатньо великий діаметр, щоб він не проникав всередину тварини. Встановлена у корпусі защіпка утримує із можливістю вивільнення поршень у відведеному положенні, протидіючи силі, з якою на поршень діє середовище під тиском. Активатор дієво зв'язаний із защіпкою таким чином, щоб викликати вивільнення поршня защіпкою та давати змогу поршню пересувати стрижень для оглушення до переднього краю корпуса, де активатор контактує із твариною. Стрижень для оглушення виходить на обмежену відстань від переднього краю, що також запобігає проникненню всередину. Стрижень для 10 оглушення та поршень разом мають достатньо малу масу і вагу порівняно із силою, з якою на поршень діє стиснене середовище (повітря) так, що стрижень для оглушення набуває, принаймні, мінімальної швидкості пересування та енергії, достатньої для оглушення тварини ударом без його проникнення всередину черепа, коли стрижень для оглушення пересувається до переднього краю корпуса під дією середовища під тиском. Поршень апарата для оглушення, більш прийнятно, входить до одного блоку із стрижнем для оглушення, а ударна головка стрижня та кінець для утримування (захоплення) прикріплені до нього. Завдяки цьому поршень та стрижень для оглушення можуть бути виготовлені з більш легкого матеріалу, ніж головка та кінець для утримування (захоплення). Стрижень для оглушення, кінець для утримування (захоплення) та ударна головка, більш прийнятно, порожнисті для зменшення маси. Оскільки кінець для утримування (захоплення) та ударна головка є знімними, вони можуть виготовлятись з іншого матеріалу, ніж стрижень для оглушення. Конкретніше, кінець стрижня для утримування може бути виготовлений із більш стійкого до зносу матеріалу, а ударна головка - з більш ударостійкого матеріалу. Інший аспект даної корисної моделі полягає в обмеженні відстані висування стрижня для оглушення шляхом її регулювання. Ще одним аспектом корисної моделі є конструкція амортизатора, що використовується для припинення руху стрижня для оглушення вперед та поглинання енергії оглушення у випадку, коли апарат не перебуває у тісному контакті із твариною. Амортизатор створений з можливістю обтікання його внутрішньої поверхні повітрям для збільшення передачі від нього тепла і охолодження. У більш прийнятному варіанті конструкції ця функція забезпечується тим, що амортизатор складається, принаймні, з двох деталей. Іншим аспектом даної корисної моделі є те, що активатор сконструйовано як втулку, що ковзає по осі, оточує стрижень для оглушення та має один чи кілька отворів для відведення повітря з простору перед стрижнем під час його руху в напрямку до черепу тварини. Ці отвори запобігають збільшенню тиску перед стрижнем для оглушення, що може уповільнити його рух та зменшити енергію оглушення. Відведення повітря також запобігає проникненню повітря до черепу тварини під дією стрижня для оглушення. Може, але не обов'язково, використовуватись і другий пусковий механізм, який викликає спрацьовування відповідного пускового клапана, розташованого між активатором та защіпкою. Другий пусковий механізм запускає в дію відповідний пусковий клапан для вивільнення защіпки. Ще один аспект корисної моделі полягає у антифрикційному покритті, нанесеному на внутрішній поверхні циліндра. Антифрикційне покриття збільшує швидкість стрижня для оглушення шляхом зменшення тертя між циліндром та поршнем, коли поршень просуває стрижень для оглушення. Додатковий аспект даної корисної моделі, що має на меті покращення показника швидкості 11 38778 стрижня для оглушення, являє собою механізм защіпки, що повертається із малим тертям, утворений кількома встановленими на осі захоплюючими пальцями. Захоплюючі пальці при повертанні у відкрите положення швидко та повністю вивільнюють поршень. Далі наведені елементи, які характеризують корисну модель, із докладним викладенням у формулі корисної моделі, що додається. Креслення є схематичними і призначені лише для ілюстрації корисної моделі. Проте, сама корисна модель і його практичне втілення будуть краще зрозумілі з наведеного далі докладного опису із посиланням на креслення, що додаються, де: На Фіг.1 наведено конструкцію апарата для оглушення відповідно до цієї корисної моделі у перерізі. Фіг.2 являє собою частковий вид поперечного перерізу, на якому показано механізм захоплення в апараті для оглушення, зображеному на Фіг.1. Ме ханізм утримування (захоплення) показаний у закритому положенні, як на Фіг.1, тобто коли він утримує відповідний кінець рухомого стрижня, що оглушає. На цій ілюстрації усун уто компоненти, що заважають чіткому і ясному розумінню механізму утримування (захоплення). Фіг.3 являє собою інший частковий вид поперечного перерізу, на якому показано такий самий механізм захоплення, як зображений на Фіг.2. Проте, на цьому кресленні механізм захоплення показаний у відкритому положенні, після того, як кінець для захоплення стрижня, що оглушає, вивільнено. Фіг.4 являє собою частковий вид поперечного перерізу, на якому показано блок другого пускового механізму та клапана. Способи здійснення корисної моделі. Опис більш прийнятних варіантів втілення цієї корисної моделі наводиться із посиланням на Фіг.1-4 креслень, на яких подібні числа стосуються подібних характеристик корисної моделі. Із посиланням на Фіг.1 апарат для оглушення відповідно до цієї корисної моделі включає корпус 10 із розташованим всередині циліндром 12 та поршнем 14, що ковзає всередині циліндра. Поршень 14, більш прийнятно, виконаний як одне ціле із стрижнем для оглушення 16, що має кінець для утримування (захоплення) 18 та ударну головку 20. Поршень 14 та стрижень для оглушення 16, більш прийнятно, виконані з легкого матеріалу, такого як сплав алюмінію, для зменшення маси всієї конструкції. Кінець для захоплення 18, більш прийнятно, виготовлений із стійкого до зносу матеріалу, такого як сталь. Для виготовлення ударної головки 20 використовується ударостійкий матеріал. Для виготовлення ударної головки 20 та кінця для захоплення 18 може використовуватись інструментальна сталь, нержавіюча сталь та аналогічні матеріали. Елементи 18 і 20 стрижня 16 виконані знімними. У разі необхідності кінець для захоплення 18 та ударну головку 20 можна зняти. Це дає змогу замінити ці деталі у разі їх зносу, а також у випадку, коли потрібно змінити форму ударної головки 20. 12 Перший пусковий механізм 22 використовується для керування системою клапана 24 для подачі середовища під тиском - більш прийнятно, стисненого повітря - у камеру тиску, утворену всередині корпуса 10. Камера тиску містить ділянки, позначені номерами 26 і 28, що оточують зовнішню частину циліндра 12, а також внутрішню ділянку 32 циліндра 12, розташовану позаду від поршня 14. Стиснене повітря може вільно і швидко пересува тись з ділянок 26 і 28 крізь отвори 30 у ділянку 32 позаду від поршня 14 для прикладання тиску до тильної сторони поршня з метою просування його вперед до передньої сторони апарата. Пусковий механізм 22 використовується для підготування ударного апарата для оглушення до роботи шляхом прикладання тиску до апарата, не вивільнюючи поршень та стрижень для оглушення для нанесення удару, що оглушає. Поршень 14 та стрижень для оглушення 16 утримує від просування вперед механізм захоплення, показаний на Фіг. 2 та 3. У більш прийнятному варіанті конструкції перш, ніж механізм захоплення вивільнюється, необхідно виконання двох додаткових умов. Активатор 42, розташований на передній стороні апарата, повинен перебувати в контакті з твариною, яку оглушають, і др угий п усковий механізм 70 (див. Фіг.4) повинен пускатись в дію вручн у. Кінець для захоплення 18 утримується кількома захоплюючими пальцями 34, що обертаються навколо відповідних осей 36. Коли блок захоплення 38 знаходиться в задньому положенні, як показано на Фіг.1 і 2, захоплюючі пальці утримуються у закритому положенні і утримують кінець для захоплення 18. Коли блок захоплення 38 пересувається до передньої сторони апарата, як показано на Фіг. 3, зменшений діаметр блока захоплення дозволяє заднім краям захоплюючих пальців 34 зсунутись один до одного, а переднім краям захоплюючих пальців - відкритися. Коли захоплюючі пальці 34 повертаються навколо осі у відкрите положення, вони відпускають кінець для захоплення 18, і поршень 14 та стрижень для оглушення 16 вивільнюються та можуть швидко прискорити свій рух до переднього кінця апарата та нанести удар, що оглушає. Блок захоплення 38 пересувається по осі захоплюючим поршнем 40 для фіксації та відпускання захоплюючих пальців. Захоплюючий поршень 40 пересувається під дією пневматичного тиску, яким керує активатор 42 і другий пусковий механізм 70. Коли активатор 42 притискають до тварини, повітря під тиском спрямовується у лінію, що проходить через другий клапан 72, керований другим пусковим механізмом 70 (див. Фіг.4), і нарешті досягає тильної сторони захоплюючого поршня 40. Тиск, що прикладається до тильної сторони захоплюючого поршня 40, пересуває його до передньої сторони апарата, таким чином, пересуваючи блок захоплення 38 вперед та відпускаючи захоплюючі пальці. Другий пусковий механізм 70 та клапан 72 розташовані у корпусі другого пускового механізму 74, що може встановлюватись на корпусі апарата у будь-якому зручному місці та з'єднуватись із основним інструментом пневматичними шлангами. 13 38778 Апарат, як правило, активується шляхом натискання на пусковий механізм 22 для подачі повітря під тиском до тильної сторони поршня. Потім апарат приводять у контакт з твариною, завдяки чому передній активатор 42 зсувається назад. Рух активатора назад пускає повітря під тиском до другого пускового механізму, і після цього апарат готовий до роботи. Коли оператор використовує др угий пусковий механізм, захоплюючий поршень 40 пересувається вперед, стрижень для оглушення вивільнюється і наноситься удар, що оглушає. Використання двох пускових механізмів дозволяє забезпечити те, що руки оператора знаходяться поза зоною дії робочої сторони апарата. Опорний стрижень знаходиться з тильної сторони апарата для забезпечення регульованої позиції для підвішування апарата або врівноваження його ваги. Активатор 42 включає деталь 46, що ковзає по осі, із прорізами пневмоклапанів 48, утвореними на її периферії. Коли активатор 42 ковзає у заднє положення, прорізи 48 дозволяють повітрю під тиском проходити крізь отвори клапанів 50 і, нарешті, до клапана другого пускового механізму 72. Передній край 52 активатора 46 має зовнішню різьбу та зачіпляється за відповідну внутрішню різьбу на регулювальній головці 54. Шляхом обертання регулювальної головки 54 на різі 52 можна змінити довжину апарата та активатора 42. Змінюючи довжину активатора 42, контролюють та обмежують відстань, на яку виступає ударна головка 20 за межі передньої сторони апарата. Це надає можливість додаткового контролю над силою оглушення, якою діють на тварину, та запобігає проникненню, забезпечуючи оглушення тварини лише ударом. Великий діаметр стрижня для оглушення також сприяє досягненню мети оглушення без проникнення. Нарешті, ударна головка має таку форму, щоб уникнути випадкового проникнення. Ударна головка не повинна мати форму, що може спричинити проникнення, таку як форма із загостреним кінцем або кінцем із малою площею поперечного перерізу. Більш прийнятним є плоский, трохи округлений край або край у формі невеликого купола. Розташована навколо активатора і за регулювальною головкою 54 пружина 56 постійно штовхає ковзний активатор у напрямку до передньої сторони апарата. Це запобігає спрацьовуванню апарата, доки він не перебуватиме у тісному контакті із твариною. Для збільшення швидкості стрижня для оглушення 16 до максимального значення його роблять якомога більш легким. Стрижень для оглушення та поршень разом мають достатньо малу масу порівняно із силою, з якою на поршень діє стиснене повітря, таким чином, що стрижень для оглушення набуває необхідної мінімальної швидкості та енергії для оглушення тварини ударом без проникання всередину. Окрім використання для виготовлення стрижня для оглушення відносно легкого матеріалу, такого як алюміній, його, більш прийнятно, виконують порожнистим. Кінець для захоплення 18 (див. Фіг.2) та ударна головка 20 також, більш прийнятно, є порожнистими. 14 Конструкція даного апарата, в якій використовується обмежений в русі поршень, що пускається в дію середовищем з попередньо заповненої камери тиску всередині апарата, усуває необхідність, що існувала в апаратах попередніх конструкцій та полягала в тому, щоб стиснене повітря мало проходити через клапан пускового механізму під час удару, що оглушає. Апарат повністю заповнюється до його спрацьовування, і немає потреби в тому, щоб стиснене повітря проходило через обмежуючі отвори малого діаметра у клапані під час нанесення удару. Окрім того, щоб зробити поршень та стрижень для оглушення якомога більш легкими, також є бажаним звести до мінімуму тертя та інші типи опору пересуванню стрижня для оглушення вперед. У цьому відношенні конструкція защіпки, що обертається, є особливо вигідною, оскільки характеризується мінімальним тертям при вивільненні порівняно із механізмом захоплення із притискними фланцями, описаним у патенті США №6/135,871, що стосується апарата для оглушення із проникаючим стрижнем. Подробиці роботи механізму клапана 24 та впорядкування пневматичного тиску для втягування поршня 14 також повністю описані в цьому патенті та включені сюди шляхом посилання. Інше джерело тертя, яке бажано мінімізувати, це контакт між зовнішньою поверхнею поршня 14 та внутрішньою поверхнею циліндра 12. Для мінімізації цього тертя циліндр 12, більш прийнятно, має внутрішнє антифрикційне покриття. Для додаткового зменшення тертя та зносу між стрижнем та підшипниками, в яких він ковзає, стрижень для оглушення, виготовлений зі сплаву алюмінію, піддають твердому анодуванню. Ще одним джерелом опору є повітря, яке має просуватись попереду поршня, що рухається, та стрижня для оглушення, коли вони прискорюються у своєму р усі вперед. Ділянка попереду від поршня всередині циліндра 12 та ділянка попереду від ударної головки 20 всередині активатора 42 включають значні об'єми, заповнені повітрям атмосферного тиску до вивільнення поршня. По мірі просування поршня вперед повітря у цих дво х ділянках швидко пересувається. Ділянка попереду від циліндра 16 поршня 14 має кілька отворів 68, через які повітря виходить у передню частину ручки 60, на якій встановлено пусковий механізм 22. Ділянка попереду від ударної головки 20 також визначає об'єм, в якому знаходиться повітря, що має бути випущене. Ділянка попереду від ударної головки 20 визначає набагато більший об'єм через великий діаметр стрижня для оглушення порівняно із конструкцією апарата з проникаючим стрижнем. Коли передній відкритий край активатора 42 притискають до тварини, ділянка виконує роль ущільнення відкритого кінця апарата, де просувається ударна головка 20. Це може викликати виникнення тиску в об'ємі перед ударною головкою 20 при нанесенні удару, що оглушає. Це виникнення тиску може істотним чином уповільнити швидкість легкого поршня та зменшити енергію оглушення апарата. Він 15 38778 також може спричинити потрапляння повітря під шкіру тварини або всередину черепа. Отвори 62 в регулювальній головці 54 дають змогу повітрю попереду від ударної головки 20 виходити швидко та ефективно. Завдяки цьому вдається запобігти підвищенню тиску попереду від ударної головки 20. Після здійснення удару, що оглушає, пускові механізми 22 та 70 відпускаються, і повітря направляється назад через систему клапанів 24 у ділянку попереду від поршня 14 для відведення поршня та повернення апарата до вихідного стану. Ця операція повернення до вихідного стану відома і описана у патенті США №6,135,871. Шляхом мінімізації маси стрижня 16 для оглушення (та прикріплених рухомих компонентів), зменшення тертя та забезпечення удосконаленого відведення повітря з ділянки перед стрижнем для оглушення ударний апарат для оглушення, зображений на Фіг.1, здійснює передачу стрижню для оглушення 16 дуже високої енергії оглушення, що забезпечує відтворення оптимального зусилля удару для контузії тварини. Конструкція активатора 42, який повністю оточує потрібну ділянку удару, забезпечує спрацьовування апарата для оглушення лише у випадку, коли головка 54 перебуватиме у доброму контакті із черепом тварини. Проте, якщо з якихось причин апарат може випадково пускатись в дію без необхідного контакту з твариною, стрижень для оглушення повинен уповільнитись, а енергія оглушення, набута стрижнем, - безпечно поглинутись апаратом. У конструкціях апарата для оглушення із проникаючим стрижнем, описаних у об'єктах з попереднього рівня техніки, для поглинання удару стрижня використовувався амортизатор з пружного матеріалу, що являє собою єдину деталь. У разі удару по амортизатору енергія оглушення передавалась амортизатору, що являє собою єдину деталь, та перетворювалась на теплову. Таке внутрішнє нагрівання внаслідок удару справляє негативний вплив на пружні якості матеріалу, з якого виготовлено амортизатор. Відповідно ж до пропонованого винаходу амортизатор складається з двох елементів 64 і 66, які дають змогу повітрю циркулювати між ними. Передній амортизатор 64 відділений від заднього амортизатора 66 повітряним зазором. Під час пересування поршня 14 вперед і назад у циліндрі 16 повітря проходить через вихідні отвори 68. Така циркуляція повітря також забезпечує пересування повітря між амортизаторами та ефективно усуває надлишок тепла з внутрішньої частини амортизаторного блоку, що включає амортизатори 64 і 66. Хоча у більш прийнятному варіанті конструкції використовуються два окремі амортизатори, можуть застосовуватись і інші конструкції, що включають більше двох амортизаторних елементів, або в яких використовуються ребра чи отвори у амортизаторах, що являють собою єдину деталь. Ці конструкції дозволяють повітрю циркулювати у внутрішній ділянці амортизаторного блоку та відводити зайве тепло. Шляхом збільшення площі поверхні амортизаторного блоку та дозволяючи 16 повітрю проходити поряд з внутрішніми поверхнями амортизатора значно збільшує строк служби амортизатора. У той час, як дана корисна модель описана докладно у зв’язку з конкретним більш прийнятним варіантом втілення, очевидно, що численні альтернативи, модифікації і зміни будуть зрозумілі фахівцям у галузі техніки у світлі наведеного вище опису. Отже, передбачається, що пункти формули корисної моделі, що додається, охоплюють всі зазначені альтернативи, модифікації та зміни як такі, що належать до дійсного обсягу та суті даної корисної моделі. Пропонований апарат працює так. Апарат встановлюють так, щоб активатор 42, розташований на передній стороні апарата, перебував в контакті з твариною, яку оглушають. При цьому перший пусковий механізм 22 використовують для керування системою клапана 24 для подачі стисненого повітря у камеру тиску, утворену всередині корпуса 10. Стиснене повітря може вільно і швидко пересуватись з ділянок 26 і 28 крізь отвори 30 у ділянку 32 позаду від поршня 14 для прикладання тиску до тильної сторони поршня для його просування вперед до передньої сторони апарата. Пусковий механізм 22 дозволяє виконувати підготовку апарата для оглушення до роботи шляхом прикладання тиску до апарата, не вивільнюючи поршень та стрижень для оглушення для нанесення удару. Поршень 14 та стрижень для оглушення 16 утримує від просування вперед механізм захоплення. Кінець стрижня для захоплення 18 утримується кількома захоплюючими пальцями 34, що обертаються навколо відповідних осей 36. Коли блок захоплення 38 знаходиться в задньому положенні, як показано на Фіг.1 і 2, захоплюючі пальці утримуються у закритому положенні і утримують кінець для захоплення 18. Коли блок захоплення 38 пересувається до передньої сторони апарата, як показано на Фіг.3. зменшений діаметр блока захоплення дозволяє заднім краям захоплюючих пальців 34 зсунутись один до одного, а переднім краям захоплюючих пальців - відкритися. Коли захоплюючі пальці 34 повертаються навколо осі у відкрите положення, вони відпускають кінець для захоплення 18, і поршень 14 та стрижень для оглушення 16 вивільнюються та прискорюють свій рух до переднього кінця апарата та наносять удар, що оглушає. Блок захоплення 38 пересувається по осі захоплюючим поршнем 40 для фіксації та відпускання захоплюючих пальців. Захоплюючий поршень 40 пересувається під дією пневматичного тиску, яким керує активатор 42 і другий пусковий механізм 70. Коли активатор 42 притискають до тварини, повітря під тиском спрямовується у лінію, що проходить через другий клапан 72, керований другим пусковим механізмом 70 (див. Фіг. 4), і нарешті досягає тильної сторони захоплюючого поршня 40. Тиск, що прикладається до тильної сторони захоплюючого поршня 40, пересуває його до передньої сторони апарата, таким чином пересуваючи блок захоплення 38 вперед та відпускаючи захоплюючі пальці. Апарат активується шляхом натискання на пусковий механізм 22 для подачі повітря під тиском до тильної сторони 17 38778 поршня. Потім апарат приводять у контакт з твариною, завдяки чому передній активатор 42 зсувається назад. Рух активатора назад пускає повітря під тиском до другого пускового механізму, і після цього апарат готовий до роботи. Коли оператор використовує др угий пусковий механізм, захоплюючий поршень 40 пересувається вперед, стрижень для оглушення вивільнюється і наноситься удар, що оглушає. Використання двох пускових механізмів дозволяє підвищити безпеку оператора, оскільки його руки знаходяться поза зоною дії робочої ділянки апарата. Опорний стрижень знаходиться з тильної сторони апарата і забезпечує отримання регульованої позиції для підвішування апарата або для врівноважування його ваги. Коли активатор 42 пересувається у заднє положення, прорізи 48 дозволяють повітрю під тиском проходити крізь отвори клапанів 50 і, нарешті, до клапана другого пускового механізму 72. Передній край 52 активатора 46 має зовнішню різьбу та зачіпляється за відповідну внутрішню різьбу на регулювальній головці 54. Шляхом обертання регулювальної головки 54 на різі 52 задають довжину апарата та активатора 42. Змінюючи довжину активатора 42, контролюють та обмежують відстань, на яку виступає ударна головка 20 за межі передньої стінки апарата. Це надає можливість додаткового контролю над силою оглушення, якою діють на тварину, та запобігає проникненню головки стрижня 16 до черепу тварини, забезпечуючи лише оглушення тварини ударом. Розташована навколо активатора і за регулювальною головкою 54 пружина 56 постійно штовхає ковзний активатор у напрямку до передньої сторони апарата. Це запобігає спрацьовуванню апарата, доки він не перебуватиме у тісному контакті із твариною. В конструкції даного апарата використовується обмежений в русі поршень, що пускається в дію повітрям із попередньо заповненої камери тиску, розташованої всередині апарата. Ділянка попереду від поршня всередині циліндра 12 та ділянка попереду від ударної головки 20 всередині активатора 42 включають значні об'єми, заповнені повітрям атмосферного тиску до вивільнення поршня. По мірі просування поршня вперед повітря у цих двох ділянках швидко пересувається. Ділянка попереду від циліндра 16 поршня 14 має кілька отворів 68, через які повітря виходить у передню частину ручки 60, на якій встановлено пусковий 18 механізм 22. Ділянка попереду від ударної головки 20 також заповнена повітрям, що має бути випущене. Коли передній відкритий край активатора 42 притискають до тварини, ділянка тіла тварини виконує роль ущільнення відкритого кінця апарата, через який просувається ударна головка 20. Отвори 62 в регулювальній головці 54 дають змогу повітрю попереду від ударної головки 20 під час руху останньої виходити швидко та ефективно. Завдяки цьому вдається запобігти підвищенню тиску повітря попереду від ударної головки 20. Після здійснення удару, що оглушає, п ускові механізми 22 та 70 відпускаються, і повітря направляється назад через систему клапанів 24 у ділянку попереду від поршня 14 для відведення поршня та повернення апарата до вихідного стану. Конструкція активатора 42, який повністю оточує потрібну ділянку удару, забезпечує спрацьовування апарата для оглушення лише у випадку, коли головка 54 перебуває у контакті із черепом тварини. Проте, якщо з якихось причин апарат може випадково пускатись в дію без необхідного контакту з твариною, стрижень для оглушення уповільнюється, а енергія оглушення, набута стрижнем, безпечно поглинається апаратом завдяки пропонованій конструкції амортизатора, що складається з двох елементів 64 і 66, які дають змогу повітрю циркулювати між ними. Так, під час пересування поршня 14 вперед і назад у циліндрі 16 повітря проходить через вихідні отвори 68. Така циркуляція повітря також забезпечує пересування повітря між амортизаторами та ефективно усуває надлишок тепла з внутрішньої частини амортизаторного блоку, що включає елементи 64 і 66. Ці елементи дозволяють повітрю циркулювати у вн утрішній ділянці амортизаторного блоку та відводити зайве тепло, що збільшує строк служби амортизатора. У той час, як дана корисна модель описана докладно у зв’язку з конкретним більш прийнятним варіантом втілення, очевидно, що численні альтернативи, модифікації і зміни будуть зрозумілі фахівцям у галузі техніки у світлі наведеного вище опису. Отже, передбачається, що пункти формули винаходу, що додається, охоплюють всі зазначені альтернативи, модифікації та зміни як такі, що належать до дійсного обсягу та суті даної корисної моделі. 19 38778 20 21 Комп’ютерна в ерстка Л. Купенко 38778 Підписне 22 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
