Спосіб фальцювання та склеювання розгорток картонного паковання та пристрій для його реалізації

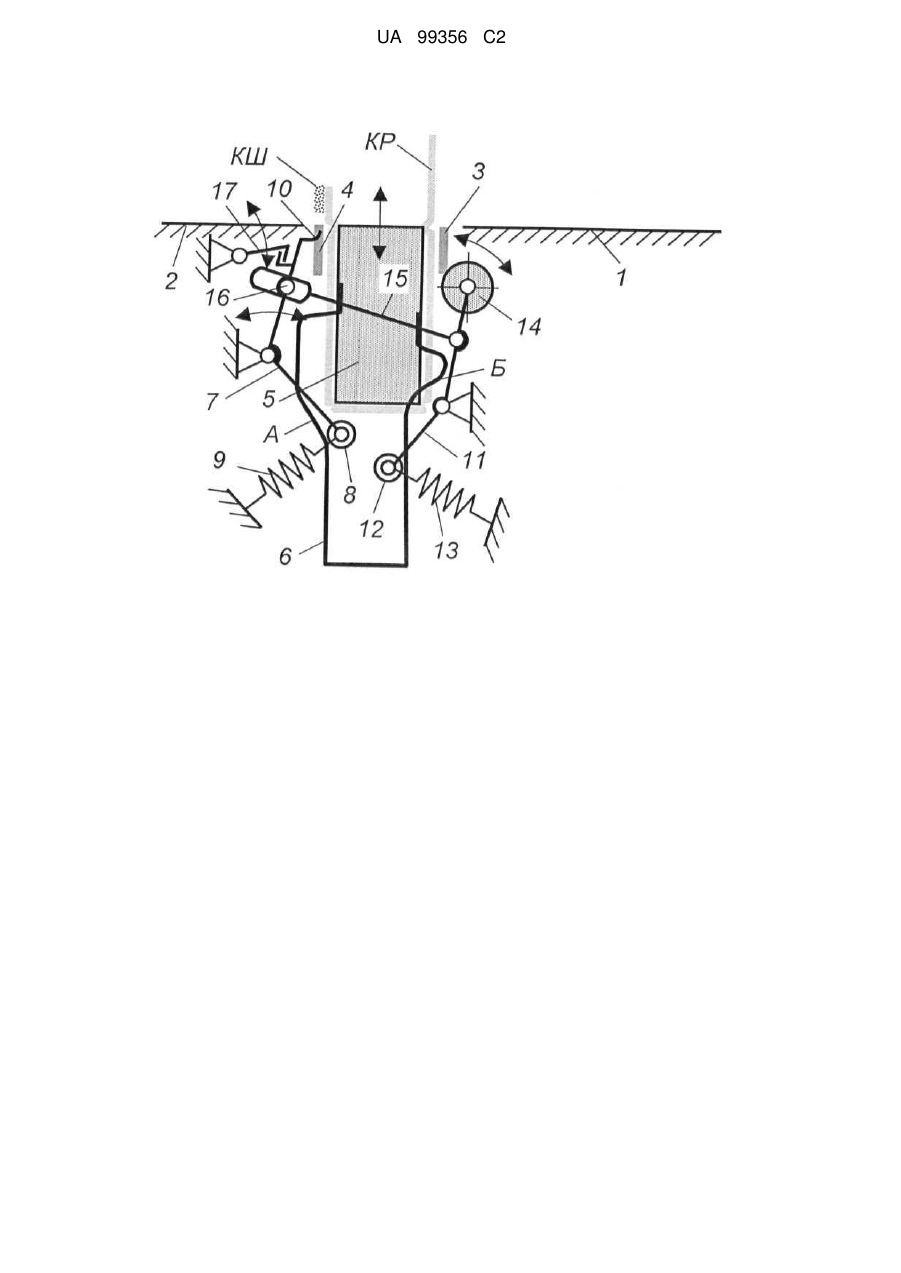

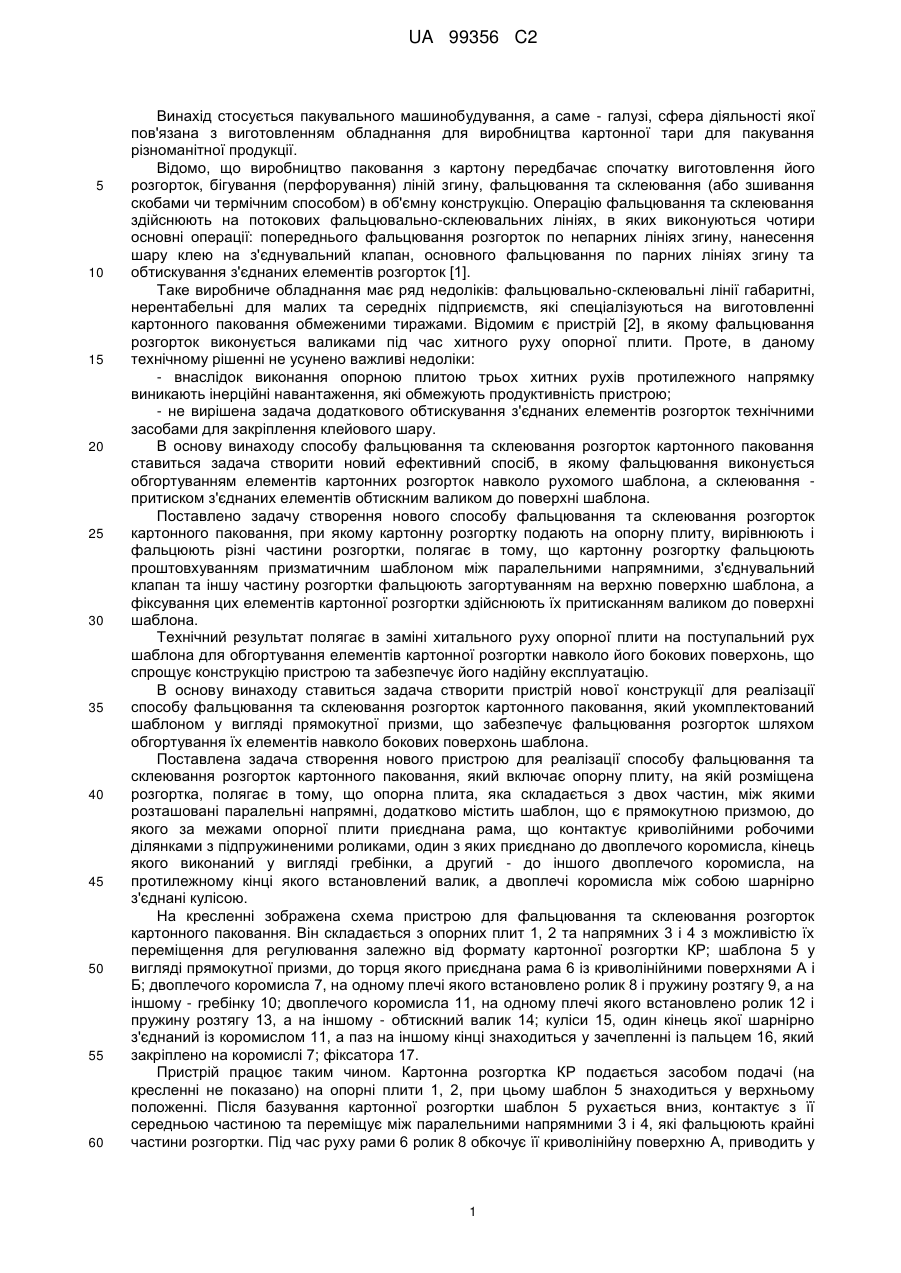

Реферат: Спосіб фальцювання і склеювання розгорток картонного паковання передбачає обгортування елементів картонних розгорток навколо шаблона шляхом його переміщення у вертикальному напрямку. Пристрій для фальцювання та склеювання розгорток картонного паковання призначений для впровадження у виробництво тари з картону, складається з опорної плити, шаблона у вигляді прямокутної призми, гребінки та обтискного валика. UA 99356 C2 (12) UA 99356 C2 UA 99356 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Відомо, що виробництво паковання з картону передбачає спочатку виготовлення його розгорток, бігування (перфорування) ліній згину, фальцювання та склеювання (або зшивання скобами чи термічним способом) в об'ємну конструкцію. Операцію фальцювання та склеювання здійснюють на потокових фальцювально-склеювальних лініях, в яких виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину та обтискування з'єднаних елементів розгорток [1]. Таке виробниче обладнання має ряд недоліків: фальцювально-склеювальні лінії габаритні, нерентабельні для малих та середніх підприємств, які спеціалізуються на виготовленні картонного паковання обмеженими тиражами. Відомим є пристрій [2], в якому фальцювання розгорток виконується валиками під час хитного руху опорної плити. Проте, в даному технічному рішенні не усунено важливі недоліки: - внаслідок виконання опорною плитою трьох хитних рухів протилежного напрямку виникають інерційні навантаження, які обмежують продуктивність пристрою; - не вирішена задача додаткового обтискування з'єднаних елементів розгорток технічними засобами для закріплення клейового шару. В основу винаходу способу фальцювання та склеювання розгорток картонного паковання ставиться задача створити новий ефективний спосіб, в якому фальцювання виконується обгортуванням елементів картонних розгорток навколо рухомого шаблона, а склеювання притиском з'єднаних елементів обтискним валиком до поверхні шаблона. Поставлено задачу створення нового способу фальцювання та склеювання розгорток картонного паковання, при якому картонну розгортку подають на опорну плиту, вирівнюють і фальцюють різні частини розгортки, полягає в тому, що картонну розгортку фальцюють проштовхуванням призматичним шаблоном між паралельними напрямними, з'єднувальний клапан та іншу частину розгортки фальцюють загортуванням на верхню поверхню шаблона, а фіксування цих елементів картонної розгортки здійснюють їх притисканням валиком до поверхні шаблона. Технічний результат полягає в заміні хитального руху опорної плити на поступальний рух шаблона для обгортування елементів картонної розгортки навколо його бокових поверхонь, що спрощує конструкцію пристрою та забезпечує його надійну експлуатацію. В основу винаходу ставиться задача створити пристрій нової конструкції для реалізації способу фальцювання та склеювання розгорток картонного паковання, який укомплектований шаблоном у вигляді прямокутної призми, що забезпечує фальцювання розгорток шляхом обгортування їх елементів навколо бокових поверхонь шаблона. Поставлена задача створення нового пристрою для реалізації способу фальцювання та склеювання розгорток картонного паковання, який включає опорну плиту, на якій розміщена розгортка, полягає в тому, що опорна плита, яка складається з двох частин, між якими розташовані паралельні напрямні, додатково містить шаблон, що є прямокутною призмою, до якого за межами опорної плити приєднана рама, що контактує криволійними робочими ділянками з підпружиненими роликами, один з яких приєднано до двоплечого коромисла, кінець якого виконаний у вигляді гребінки, а другий - до іншого двоплечого коромисла, на протилежному кінці якого встановлений валик, а двоплечі коромисла між собою шарнірно з'єднані кулісою. На кресленні зображена схема пристрою для фальцювання та склеювання розгорток картонного паковання. Він складається з опорних плит 1, 2 та напрямних 3 і 4 з можливістю їх переміщення для регулювання залежно від формату картонної розгортки КР; шаблона 5 у вигляді прямокутної призми, до торця якого приєднана рама 6 із криволінійними поверхнями А і Б; двоплечого коромисла 7, на одному плечі якого встановлено ролик 8 і пружину розтягу 9, а на іншому - гребінку 10; двоплечого коромисла 11, на одному плечі якого встановлено ролик 12 і пружину розтягу 13, а на іншому - обтискний валик 14; куліси 15, один кінець якої шарнірно з'єднаний із коромислом 11, а паз на іншому кінці знаходиться у зачепленні із пальцем 16, який закріплено на коромислі 7; фіксатора 17. Пристрій працює таким чином. Картонна розгортка КР подається засобом подачі (на кресленні не показано) на опорні плити 1, 2, при цьому шаблон 5 знаходиться у верхньому положенні. Після базування картонної розгортки шаблон 5 рухається вниз, контактує з її середньою частиною та переміщує між паралельними напрямними 3 і 4, які фальцюють крайні частини розгортки. Під час руху рами 6 ролик 8 обкочує її криволінійну поверхню А, приводить у 1 UA 99356 C2 5 10 рух двоплече коромисло 7, що переміщує гребінку 10 за годинниковою стрілкою, яка фальцює з'єднувальний клапан з клейовим шаром КШ. У цей час ролик 12 обкочує криволінійну поверхню Б рами 6, приводить у рух двоплече коромисло 11, що переміщує валик 14 проти годинникової стрілки, який фальцює вільний елемент картонної розгортки шляхом обкочування його у напрямку з'єднувального клапана та фіксує з'єднані елементи. Такий рух коромисла 11 за допомогою куліси 15 забезпечує переміщення гребінки 10 у початкове положення з наступним її фіксуванням фіксатором 17. Рух шаблона у протилежному напрямку зумовлює переміщення валика 14 у початкове положення. Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. К.: ИАЦ - Упаковка, 2004. 2. Патент 86120 України С.Ф. МПК В31В 3/00, В31В 1/00, 2009. ФОРМУЛА ВИНАХОДУ 15 20 25 30 1. Спосіб фальцювання і склеювання розгорток картонного паковання, при якому картонну розгортку подають на опорну плиту, вирівнюють і фальцюють різні частини розгортки, який відрізняється тим, що картонну розгортку фальцюють проштовхуванням призматичним шаблоном між паралельними напрямними та обгортанням елементів картонної розгортки навколо шаблона, з'єднувальний клапан з клейовим шаром та вільний елемент розгортки фальцюють загортуванням на верхню поверхню шаблона, причому з'єднувальний клапан з клейовим шаром фальцюють гребінкою, а вільний елемент - валиком, шляхом обкочування його у напрямку з'єднувального клапана та здійснюють фіксування цих елементів картонної розгортки притисканням їх валиком до поверхні шаблона. 2. Пристрій для фальцювання та склеювання розгорток картонного паковання, який включає опорну плиту, на якій розміщена розгортка, який відрізняється тим, що опорна плита складається з двох частин, між якими розташовані паралельні напрямні, шаблон, що є прямокутною призмою, до якого за межами опорної плити приєднана рама, що контактує криволійними робочими ділянками з підпружиненими роликами, один з яких приєднано до двоплечого коромисла, кінець якого виконаний у вигляді гребінки, а другий - до іншого двоплечого коромисла, на протилежному кінці якого встановлений валик, а двоплечі коромисла між собою шарнірно з'єднані кулісою. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
