Активна фазована антенна решітка з фантомними випромінюючими каналами

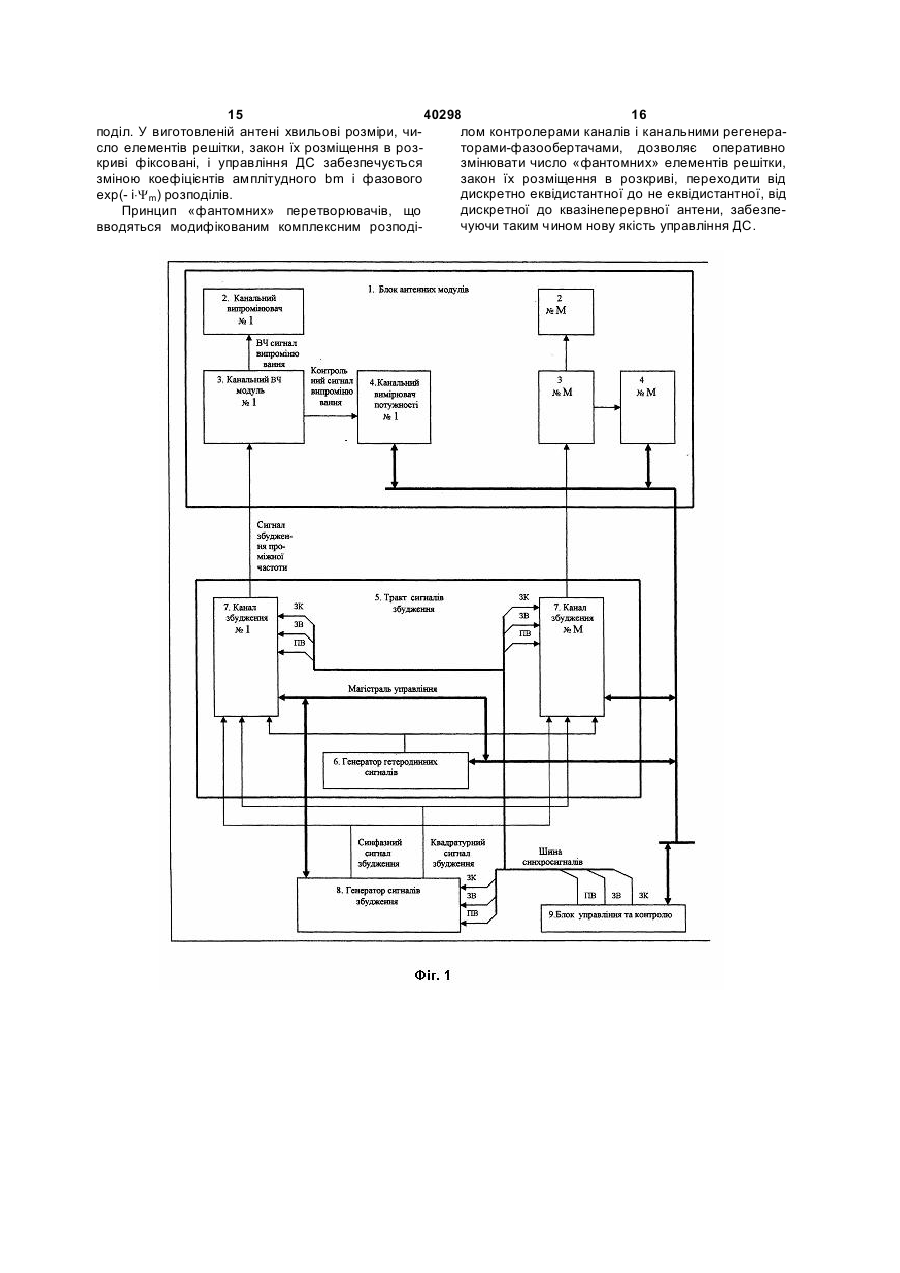

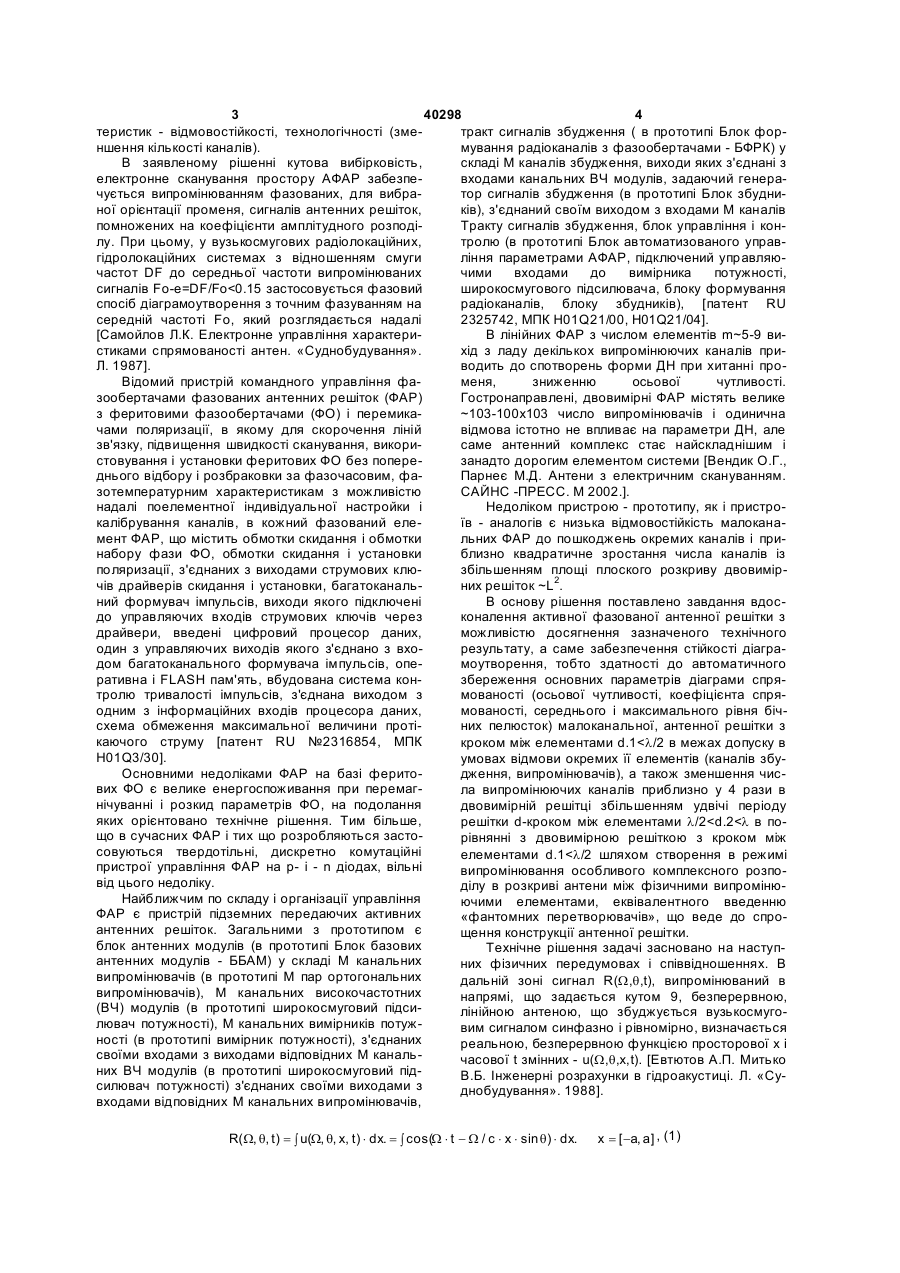

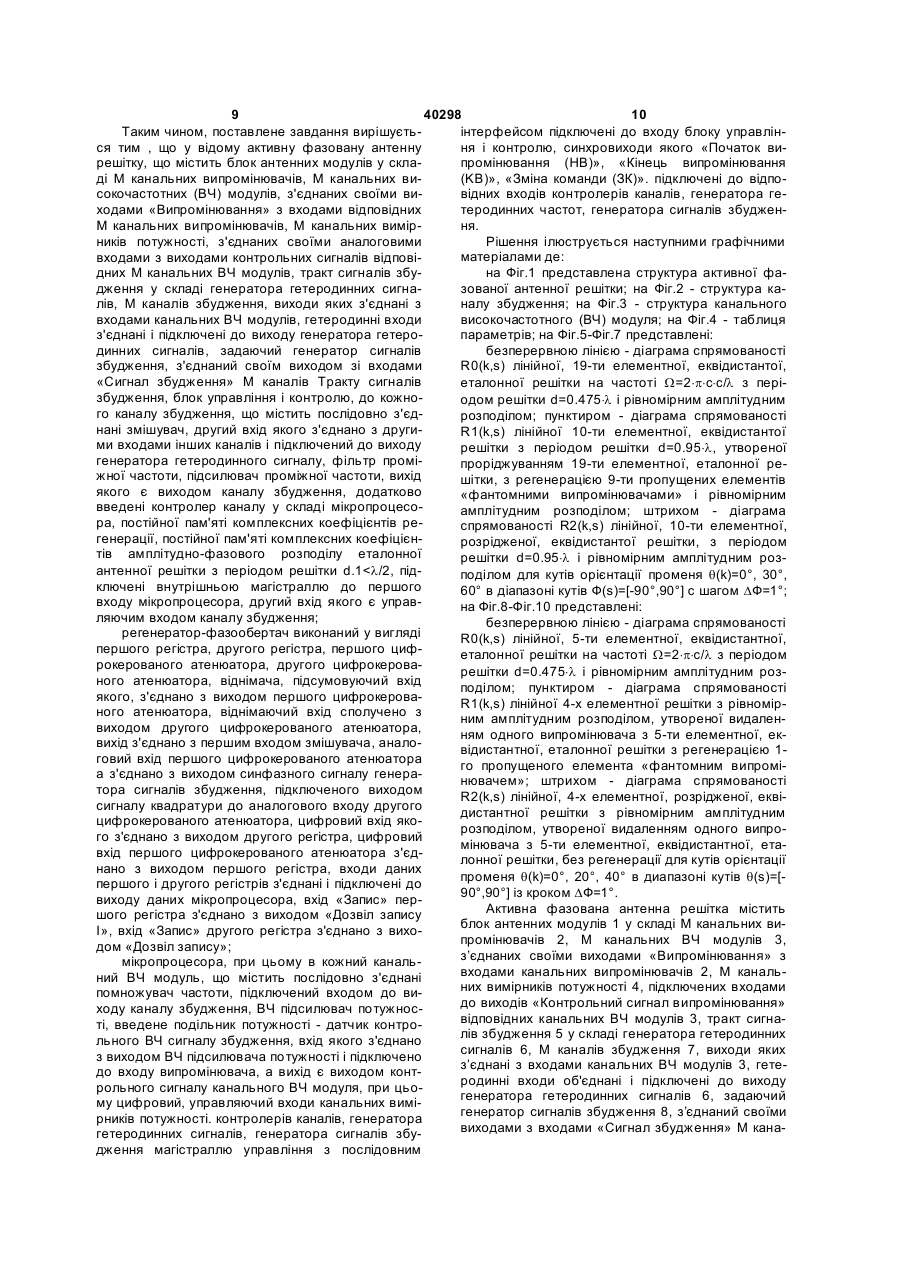

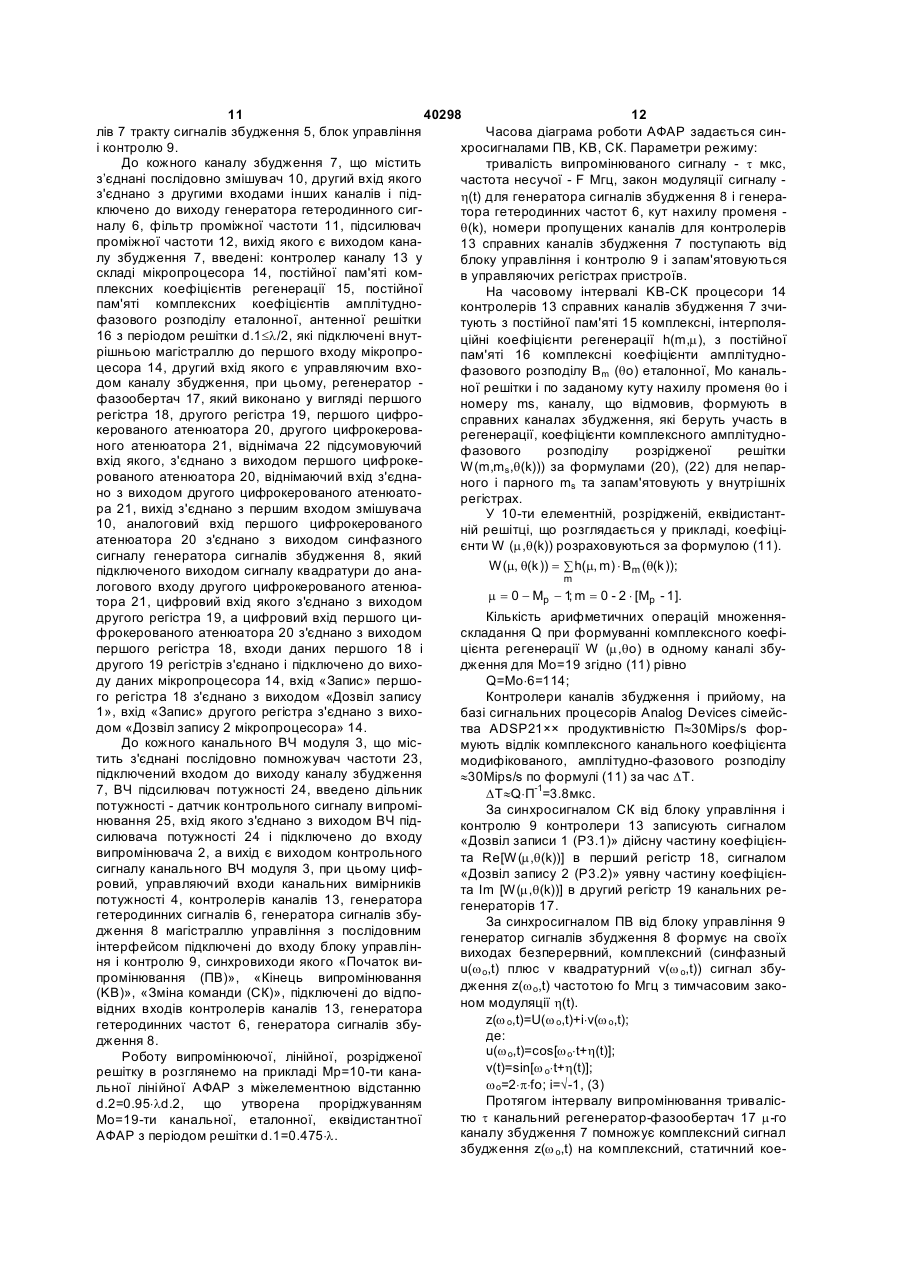

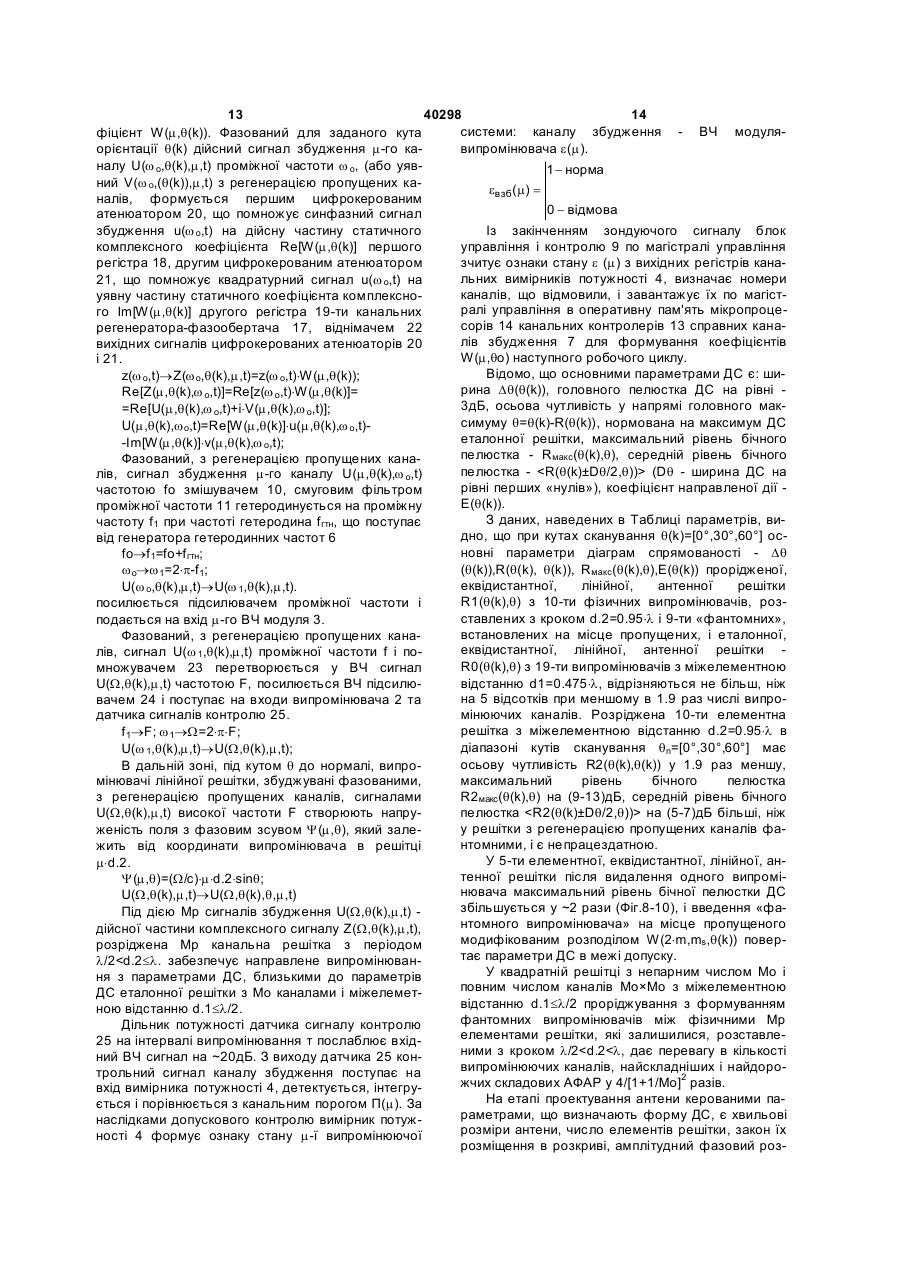

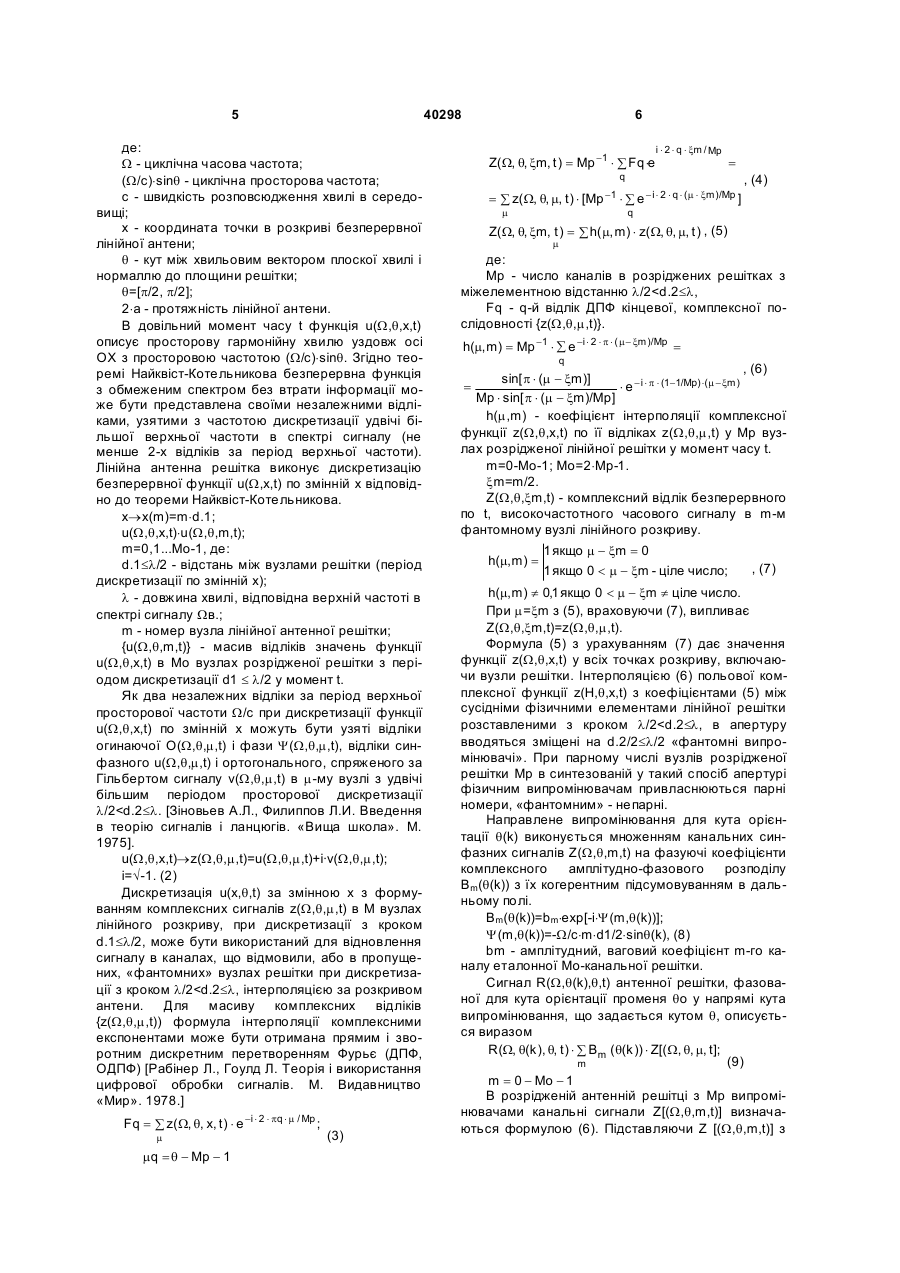

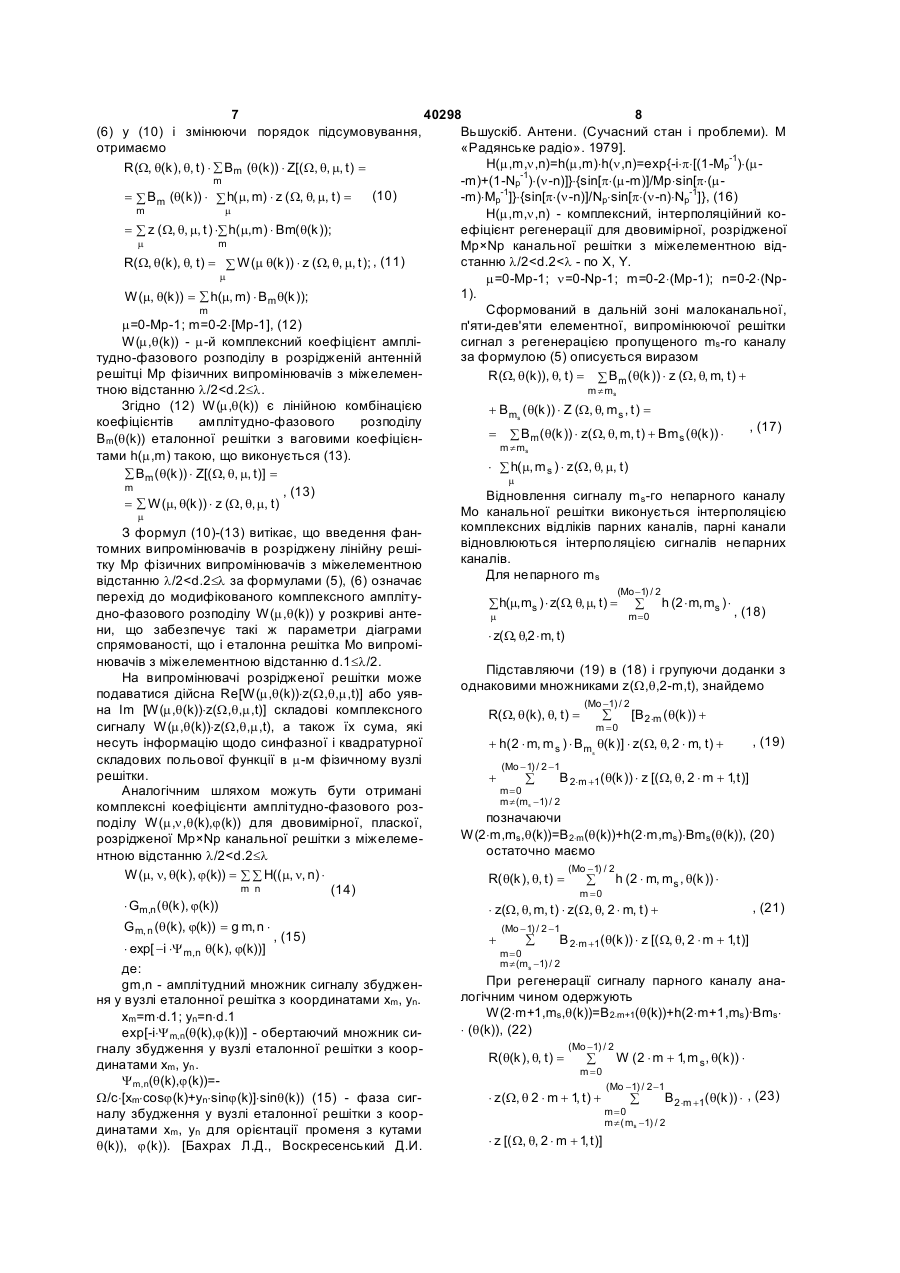

Активна фазована антенна решітка з фантомними випромінюючими каналами, що включає блок антенних модулів у складі М канальних випромінювачів, М канальних високочастотних (ВЧ) модулів, з'єднаних своїми виходами "Випромінювання" з входами відповідних М канальних випромінювачів, М канальних вимірників потужності, з'єднаних своїми аналоговими входами з виходами контрольних сигналів відповідних М канальних ВЧ модулів, тракт сигналів збудження у складі генератора гетеродинних сигналів, М каналів збудження, виходи яких з'єднані з входами канальних ВЧ модулів, гетеродинні входи з'єднані і підключені до виходу генератора гетеродинних сигналів, задавальний генератор сигналів збудження, з'єднаний своїм виходом зі входами "Сигнал збудження" М каналів тракту сигналів збудження, блок керування і контролю, яка відрізняється тим, що в кожний канал збудження, що містить послідовно з'єднані змішувач, другий вхід якого з'єднаний з другими входами інших каналів і підключений до виходу генератора гетеродинного сигналу, фільтр проміжної частоти, підсилювач проміжної частоти, вихід якого є виходом каналу збудження, додатково введені контролер каналу у складі мікропроцесора, постійної пам'яті комплексних коефіцієнтів регенерації, постійної пам'яті комплексних коефіцієнтів амплітудно-фазового розподілу еталонної антенної решітки з періодом решітки d.1 £ l/2, підключені внутрішньою магістраллю до першого входу мікропроцесора, другий вхід якого є керуючим входом каналу збудження; регенератор-фазообертач виконаний у вигляді першого регістра, другого регістра, першого цифрокерованого атенюатора, другого цифрокерованого атенюатора, віднімача, підсумовуючий вхід якого з'єднано з виходом першого цифрокерованого атенюатора, віднімаючий вхід сполучено з виходом другого цифрокерованого атенюатора, вихід з'єднано з першим входом змішувача, аналоговий вхід першого цифрокерованого атенюатора з'єднано з виходом синфазного сигналу генератора сигналів збудження, підключеного виходом квадратурного сигналу до аналогового входу другого цифрокерованого атенюатора, цифровий вхід якого з'єднано з виходом другого регістра, цифровий вхід першого цифрокерованого атенюатора з'єднано з виходом першого регістра, входи даних першого і другого регістрів з'єднані і підключені до виходу даних мікропроцесора, вхід "Запис" першого регістра з'єднано з виходом "Дозвіл запису І", вхід "Запис" другого регістра з'єднано з виходом "Дозвіл запису 2" мікропроцесора, при цьому в кожний канальний ВЧ модуль, що містить послідовно з'єднані помножувач частоти, підключений входом до виходу каналу збудження, ВЧ підсилювач потужності, введено подільник потужності - датчик контрольного ВЧ сигналу випромінювання, вхід якого з'єднано з виходом ВЧ підсилювача потужності і підключено до входу випромінювача, а вихід є виходом контрольного сигналу канального ВЧ модуля, при цьому цифровий, керуючий входи канальних вимірників потужності, контролерів каналів, генератора гетеродинних сигналів, генератора сигналів збудження магістраллю керування з послідовним інтерфейсом підключені до входу блока керування і контролю, синхровиходи якого "Початок випромінювання (НВ)", "Кінець випромінювання (KB)", "Зміна команди (ЗК)" підключені до відповідних входів контролерів каналів, генератора гетеродинних частот, генератора сигналів збудження.
