Спосіб отримання апретованих скляних ниток,скляна нитка та композит

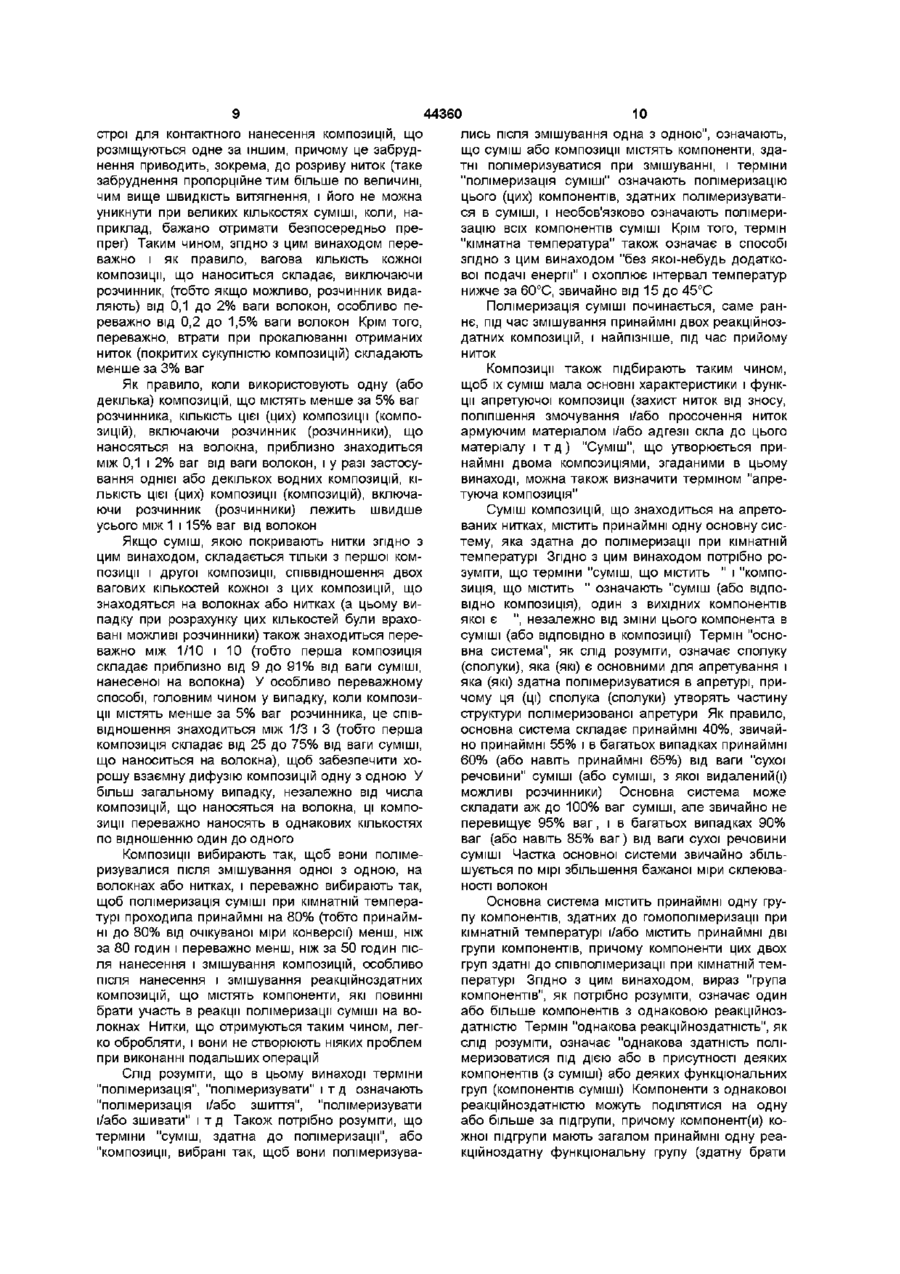

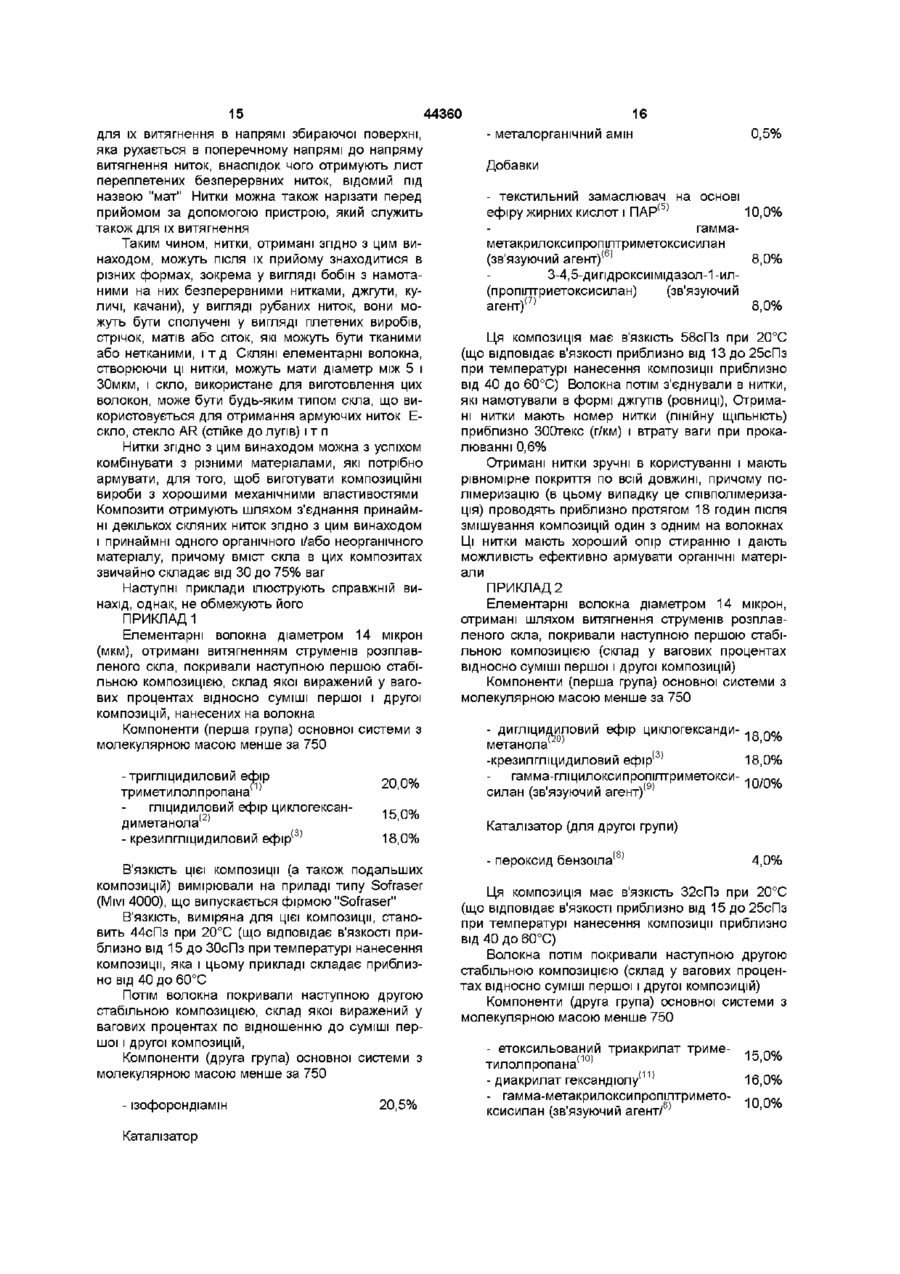

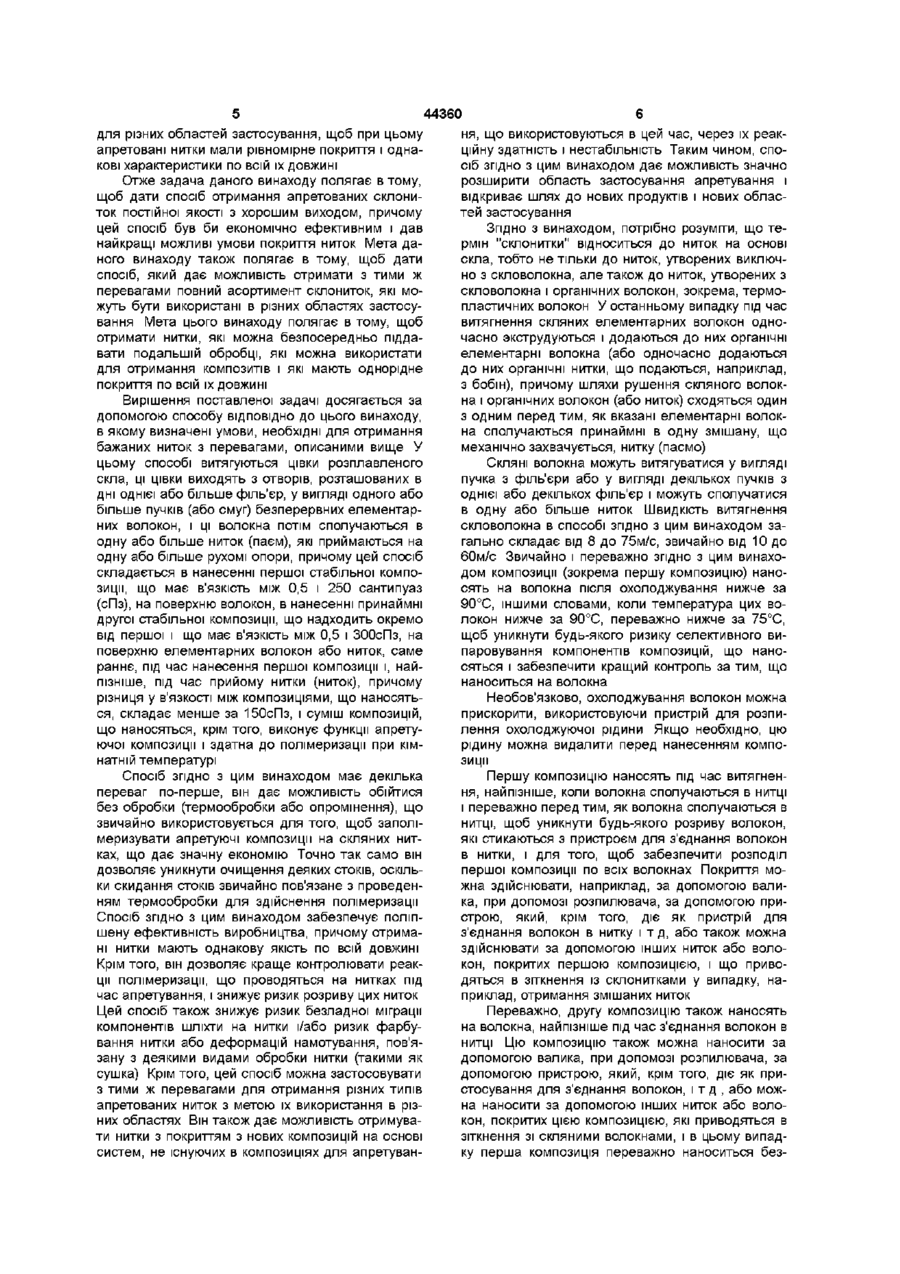

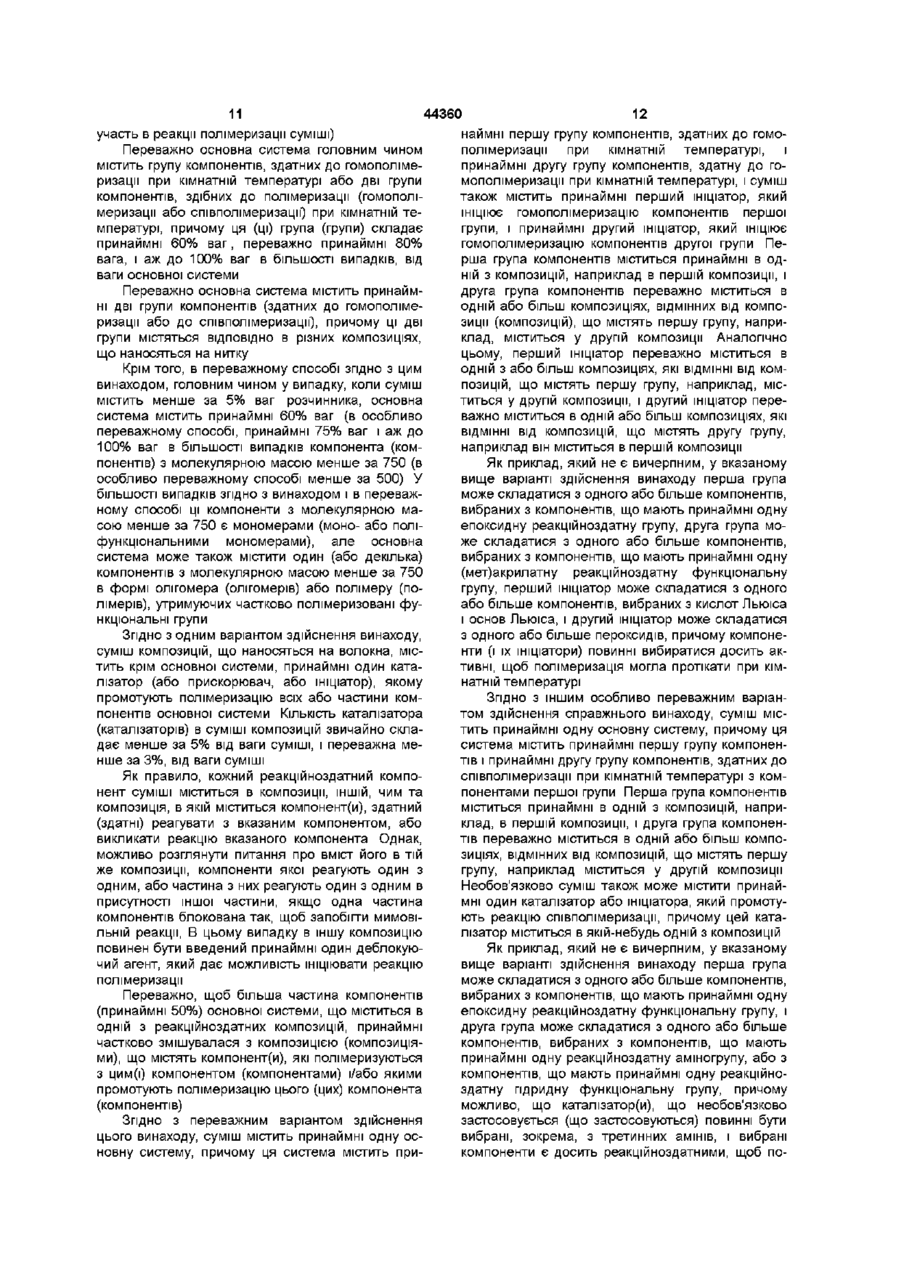

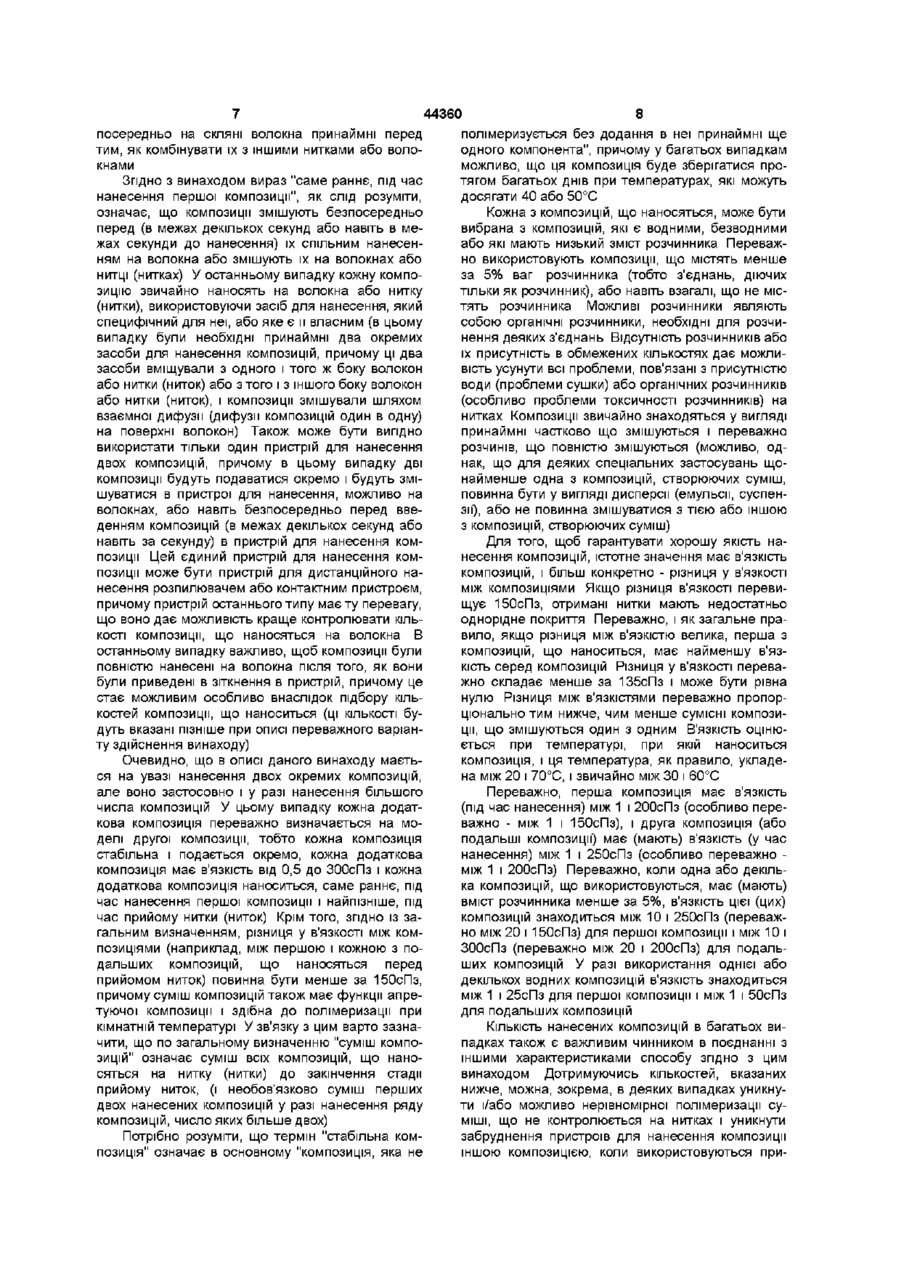

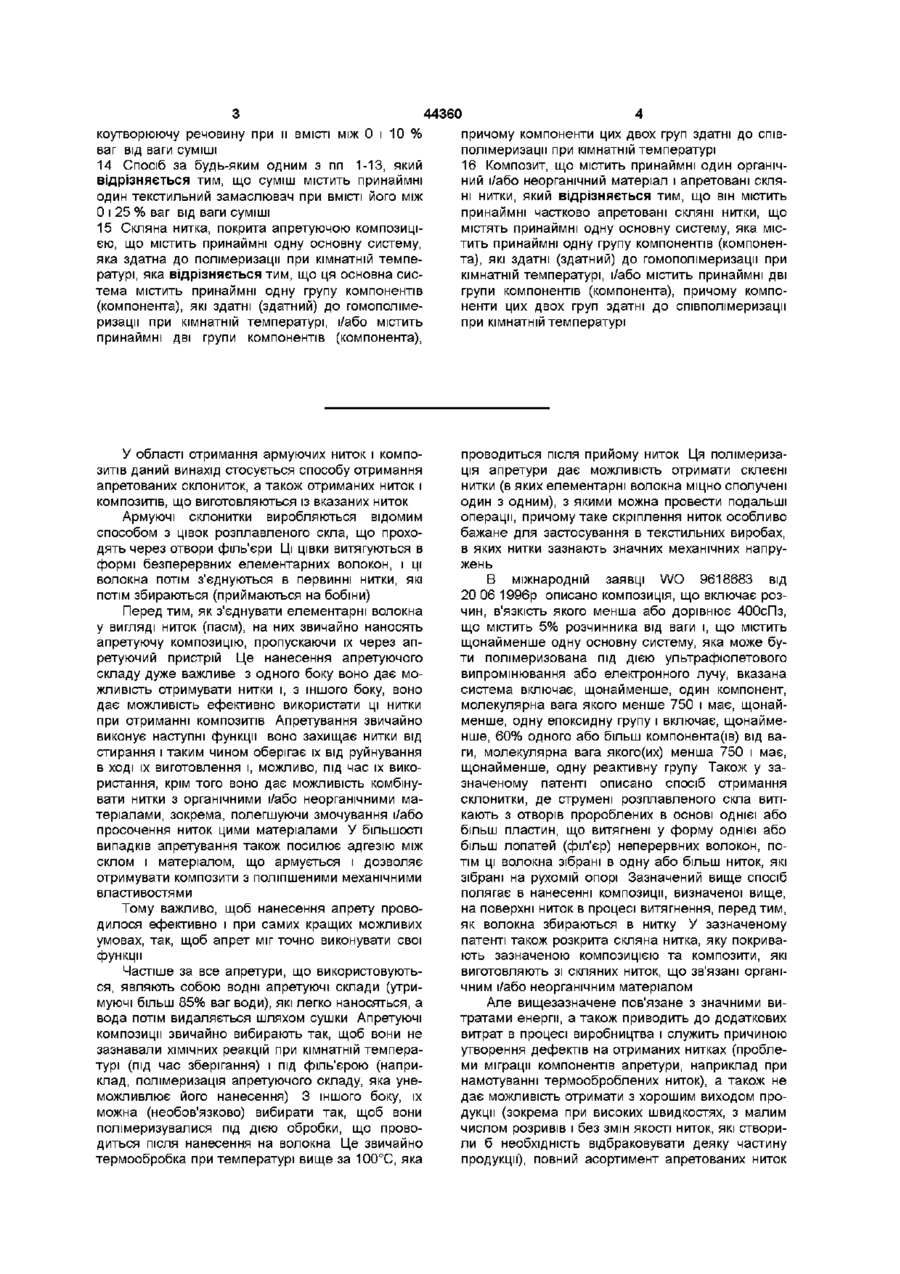

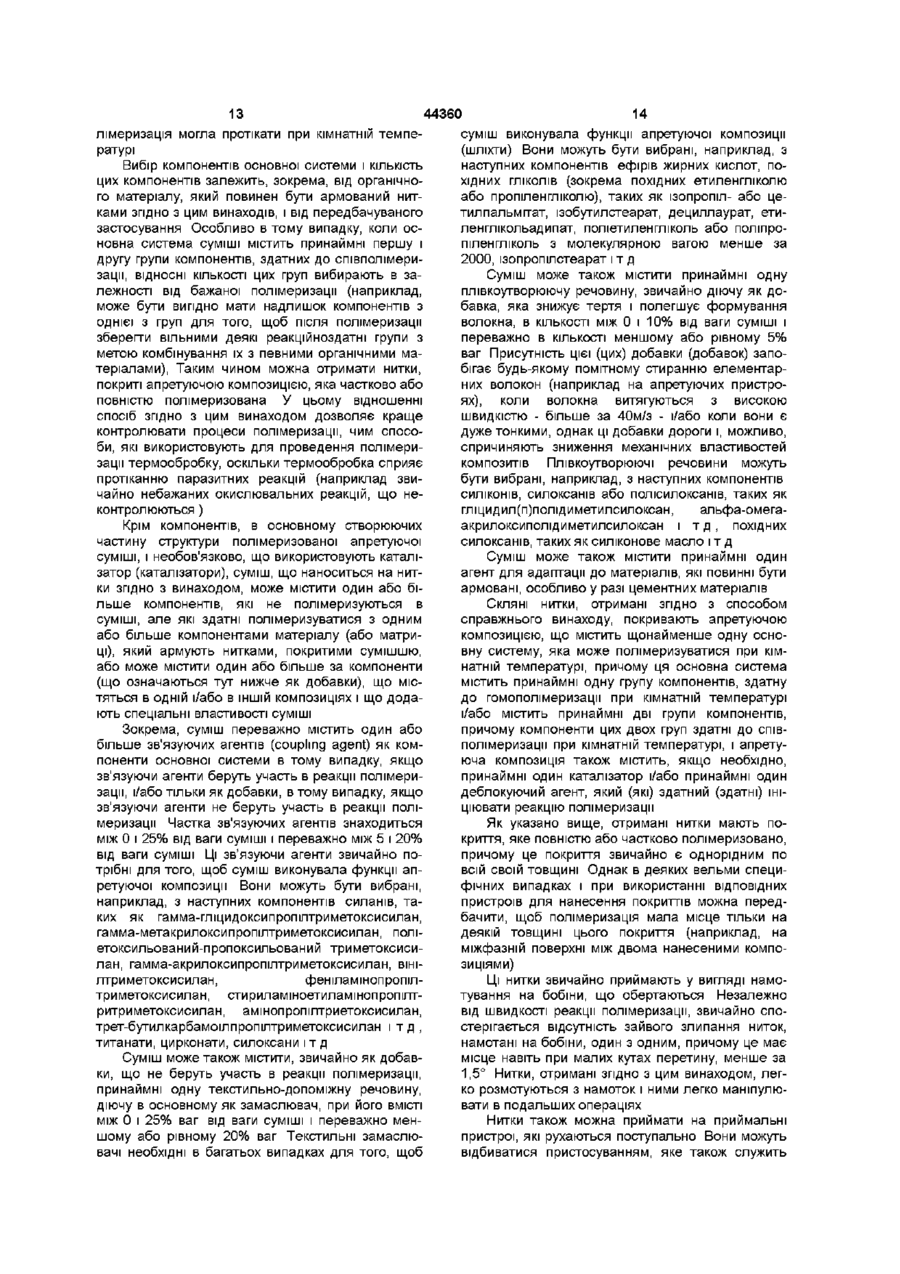

1 Спосіб отримання апретованих скляних ниток, згідно з яким струмені розплавленого скла витягують, ці струмені виходять з отворів, розташованих в дні однієї або більше фільєр, у вигляді одного або більше пучків безперервних елементарних волокон, і ці волокна потім сполучають в одну або більше ниток, які приймають на одне або більше рухомих приймальних пристосувань, який відрізняється тим, що цей спосіб полягає в нанесенні першої стабільної композиції, що має в'язкість між 0,5 і 250 сПз, на поверхню елементарних волокон, в нанесенні принаймні другої стабільної композиції, що подають окремо від першої і що має в'язкість МІЖ 0,5 і 300 сПз, на поверхню волокон або нитки (ниток), найраніше, під час нанесення першої композиції і, найпізніше, під час прийому нитки (ниток), при цьому різниця у в'язкості МІЖ двома композиціями, що наносяться, складає менше за 150 сПз, і суміш нанесених композицій також виконує функції апретуючої композиції і здатна до полімеризації при кімнатній температурі 2 Спосіб по п 1, який відрізняється тим, що КІЛЬКІСТЬ кожної композиції, що наноситься, складає, виключаючи розчинник, від 0,1 до 2 % від ваги волокон 3 Спосіб за будь-яким одним з пп 1 і 2, який відрізняється тим, що першу композицію наносять на волокна, охолоджені до температури нижче за 90° С 4 Спосіб за будь-яким з пп 1-3, який відрізняється тим, що полімеризація суміші проходить принаймні до 80 %, менше ніж за 80 годин після змішування КОМПОЗИЦІЙ ОДНОЇ З ОДНОЮ 5 Спосіб за будь-яким з пп 1-4, який відрізняється тим, що другу композицію наносять на волокна, найпізніше, під час з'єднання волокон в нитці 6 Спосіб за будь-яким з пп 1-5, який відрізняється тим, що вагове співвідношення кількостей першої і другої композицій на волокнах або нитках знаходиться між 1/10 і 10 7 Спосіб за будь-яким з пп 1-6, який відрізняється тим, що кожна композиція має вміст розчинника менше за 5 % ваг 8 Спосіб за будь-яким з пп 1-7, який відрізняється тим, що суміш містить принаймні одну основну систему, яка здатна до полімеризації при кімнатній температурі, причому ця основна система містить принаймні 60 % ваг компонентів з молекулярною масою менше за 750 і містить принаймні одну групу компонентів (компонента), здатну до гомополімеризацм при кімнатній температурі, і/або принаймні дві групи компонентів (компонента) таких, що компоненти цих двох груп здатні до співполімеризації при кімнатній температурі 9 Спосіб по п 8, який відрізняється тим, що суміш композицій містить крім основної системи, принаймні один ініціатор, який промотує полімеризацію всіх або частини компонентів (компонента) основної системи 10 Спосіб за будь-яким одним з пп 8 і 9, який відрізняється тим, що основна система містить принаймні першу групу компонентів (компонента), здатних до гомополімеризацм при кімнатній температурі, і другу групу компонентів (компонента), здатних до гомополімеризацм при кімнатній температурі, причому суміш також містить принаймні один ініціатор, який прискорює гомополімеризацію компонентів (компонента) першої групи і принаймні другий ініціатор, який прискорює гомополімеризацію компонентів (компонента) другої групи 11 Спосіб за будь-яким з пп 8-10, який відрізняється тим, що основна система містить принаймні першу групу компонентів (компонента) і другу групу компонентів (компонента), які здатні до співполімеризації при кімнатній температурі з компонентами (компонентом) першої групи 12 Спосіб за будь-яким одним з пп 1-11, який відрізняється тим, що суміш містить принаймні один зв'язуючий агент, причому вміст зв'язуючого агента (зв'язуючих агентів) знаходиться між 0 і 25 % від ваги суміші 13 Спосіб за будь-яким з пп 1-12, який відрізняється тим, що суміш містить принаймні одну плів О о (О со 44360 коутворюючу речовину при и вмісті між 0 і 10 % ваг від ваги суміші 14 Спосіб за будь-яким одним з пп 1-13, який відрізняється тим, що суміш містить принаймні один текстильний замаслювач при ВМІСТІ його між 0 і 25 % ваг від ваги суміші 15 Скляна нитка, покрита апретуючою композицією, що містить принаймні одну основну систему, яка здатна до полімеризації при кімнатній температурі, яка відрізняється тим, що ця основна система містить принаймні одну групу компонентів (компонента), які здатні (здатний) до гомополімеризацм при кімнатній температурі, і/або містить принаймні дві групи компонентів (компонента), причому компоненти цих двох груп здатні до співполімеризації при кімнатній температурі 16 Композит, що містить принаймні один органічний і/або неорганічний матеріал і апретовані скляні нитки, який відрізняється тим, що він містить принаймні частково апретовані скляні нитки, що містять принаймні одну основну систему, яка містить принаймні одну групу компонентів (компонента), які здатні (здатний) до гомополімеризацм при кімнатній температурі, і/або містить принаймні дві групи компонентів (компонента), причому компоненти цих двох груп здатні до співполімеризації при кімнатній температурі У області отримання армуючих ниток і композитів даний винахід стосується способу отримання апретованих склониток, а також отриманих ниток і композитів, що виготовляються із вказаних ниток Армуючі склонитки виробляються відомим способом з цівок розплавленого скла, що проходять через отвори філь'єри Ці ЦІВКИ витягуються в формі безперервних елементарних волокон, і ці волокна потім з'єднуються в первинні нитки, які потім збираються (приймаються на бобіни) Перед тим, як з'єднувати елементарні волокна у вигляді ниток (пасм), на них звичайно наносять апретуючу композицію, пропускаючи їх через апретуючий пристрій Це нанесення апретуючого складу дуже важливе з одного боку воно дає можливість отримувати нитки і, з іншого боку, воно дає можливість ефективно використати ці нитки при отриманні композитів Апретування звичайно виконує наступні функції воно захищає нитки від стирання і таким чином оберігає їх від руйнування в ході їх виготовлення і, можливо, під час їх використання, крім того воно дає можливість комбінувати нитки з органічними і/або неорганічними матеріалами, зокрема, полегшуючи змочування і/або просочення ниток цими матеріалами У більшості випадків апретування також посилює адгезію між склом і матеріалом, що армується і дозволяє отримувати композити з поліпшеними механічними властивостями проводиться після прийому ниток Ця полімеризація апретури дає можливість отримати склеєні нитки (в яких елементарні волокна міцно сполучені один з одним), з якими можна провести подальші операції, причому таке скріплення ниток особливо бажане для застосування в текстильних виробах, в яких нитки зазнають значних механічних напружень В міжнародній заявці WO 9618683 від 20 06 1996р описано композиція, що включає розчин, в'язкість ЯКОГО менша або дорівнює 400сПз, що містить 5% розчинника від ваги і, що містить щонайменше одну основну систему, яка може бути полімеризована під дією ультрафіолетового випромінювання або електронного лучу, вказана система включає, щонайменше, один компонент, молекулярна вага якого менше 750 і має, щонайменше, одну епоксидну групу і включає, щонайменше, 60% одного або більш компонента(ів) від ваги, молекулярна вага якого(их) менша 750 і має, щонайменше, одну реактивну групу Також у зазначеному патенті описано спосіб отримання склонитки, де струмені розплавленого скла витікають з отворів пророблених в основі однієї або більш пластин, що витягнені у форму однієї або більш лопатей (філ'єр) неперервних волокон, потім ці волокна зібрані в одну або більш ниток, які зібрані на рухомій опорі Зазначений вище спосіб полягає в нанесенні композиції, визначеної вище, на поверхні ниток в процесі витягнення, перед тим, як волокна збираються в нитку У зазначеному патенті також розкрита скляна нитка, яку покривають зазначеною композицією та композити, які виготовляють зі скляних ниток, що зв'язані органічним і/або неорганічним матеріалом Тому важливо, щоб нанесення апрету проводилося ефективно і при самих кращих можливих умовах, так, щоб апрет міг точно виконувати свої функції Частіше за все апретури, що використовуються, являють собою водні апретуючі склади (утримуючі більш 85% ваг води), які легко наносяться, а вода потім видаляється шляхом сушки Апретуючі композиції звичайно вибирають так, щоб вони не зазнавали ХІМІЧНИХ реакцій при кімнатній температурі (під час зберігання) і під філь'єрою (наприклад, полімеризація апретуючого складу, яка унеможливлює його нанесення) 3 іншого боку, їх можна (необов'язково) вибирати так, щоб вони полімеризувалися під дією обробки, що проводиться після нанесення на волокна Це звичайно термообробка при температурі вище за 100°С, яка Але вищезазначене пов'язане з значними витратами енергії, а також приводить до додаткових витрат в процесі виробництва і служить причиною утворення дефектів на отриманих нитках (проблеми міграції компонентів апретури, наприклад при намотуванні термооброблених ниток), а також не дає можливість отримати з хорошим виходом продукції (зокрема при високих швидкостях, з малим числом розривів і без змін якості ниток, які створили б необхідність відбраковувати деяку частину продукції), повний асортимент апретованих ниток 44360 для різних областей застосування, щоб при цьому апретовані нитки мали рівномірне покриття і однакові характеристики по всій їх довжині Отже задача даного винаходу полягає в тому, щоб дати спосіб отримання апретованих склониток постійної якості з хорошим виходом, причому цей спосіб був би економічно ефективним і дав найкращі можливі умови покриття ниток Мета даного винаходу також полягає в тому, щоб дати спосіб, який дає можливість отримати з тими ж перевагами повний асортимент склониток, які можуть бути використані в різних областях застосування Мета цього винаходу полягає в тому, щоб отримати нитки, які можна безпосередньо піддавати подальшій обробці, які можна використати для отримання композитів і які мають однорідне покриття по всій їх довжині Вирішення поставленої задачі досягається за допомогою способу ВІДПОВІДНО до цього винаходу, в якому визначені умови, необхідні для отримання бажаних ниток з перевагами, описаними вище У цьому способі витягуються цівки розплавленого скла, ці цівки виходять з отворів, розташованих в дні однієї або більше філь'єр, у вигляді одного або більше пучків (або смуг) безперервних елементарних волокон, і ці волокна потім сполучаються в одну або більше ниток (паєм), які приймаються на одну або більше рухомі опори, причому цей спосіб складається в нанесенні першої стабільної композиції, що має в'язкість МІЖ 0,5 і 250 сантипуаз (сПз), на поверхню волокон, в нанесенні принаймні другої стабільної композиції, що надходить окремо від першої і що має в'язкість між 0,5 і ЗООсПз, на поверхню елементарних волокон або ниток, саме раннє, під час нанесення першої композиції і, найпізніше, під час прийому нитки (ниток), причому різниця у в'язкості МІЖ КОМПОЗИЦІЯМИ, ЩО наносяться, складає менше за 150сПз, і суміш композицій, що наносяться, крім того, виконує функції апретуючої композиції і здатна до полімеризації при кімнатній температурі Спосіб згідно з цим винаходом має декілька переваг по-перше, він дає можливість обійтися без обробки (термообробки або опромінення), що звичайно використовується для того, щоб заполімеризувати апретуючі композиції на скляних нитках, що дає значну економію Точно так само він дозволяє уникнути очищення деяких стоків, оскільки скидання стоків звичайно пов'язане з проведенням термообробки для здійснення полімеризації Спосіб згідно з цим винаходом забезпечує поліпшену ефективність виробництва, причому отримані нитки мають однакову якість по всій довжині Крім того, він дозволяє краще контролювати реакції полімеризації, що проводяться на нитках під час апретування, і знижує ризик розриву цих ниток Цей спосіб також знижує ризик безладної міграції компонентів шліхти на нитки і/або ризик фарбування нитки або деформацій намотування, пов'язану з деякими видами обробки нитки (такими як сушка) Крім того, цей спосіб можна застосовувати з тими ж перевагами для отримання різних типів апретованих ниток з метою їх використання в різних областях Він також дає можливість отримувати нитки з покриттям з нових композицій на основі систем, не існуючих в композиціях для апретуван ня, що використовуються в цей час, через їх реакційну здатність і нестабільність Таким чином, спосіб згідно з цим винаходом дає можливість значно розширити область застосування апретування і відкриває шлях до нових продуктів і нових областей застосування Згідно З винаходом, потрібно розуміти, що термін "склонитки" відноситься до ниток на основі скла, тобто не тільки до ниток, утворених виключно з скловолокна, але також до ниток, утворених з скловолокна і органічних волокон, зокрема, термопластичних волокон У останньому випадку під час витягнення скляних елементарних волокон одночасно экструдуються і додаються до них органічні елементарні волокна (або одночасно додаються до них органічні нитки, що подаються, наприклад, з бобін), причому шляхи рушення скляного волокна і органічних волокон (або ниток) сходяться один з одним перед тим, як вказані елементарні волокна сполучаються принаймні в одну змішану, що механічно захвачується, нитку (пасмо) Скляні волокна можуть витягуватися у вигляді пучка з філь'єри або у вигляді декількох пучків з однієї або декількох філь'єр і можуть сполучатися в одну або більше ниток Швидкість витягнення скловолокна в способі згідно з цим винаходом загально складає від 8 до 75м/с, звичайно від 10 до 60м/с Звичайно і переважно згідно з цим винаходом композиції (зокрема першу композицію) наносять на волокна після охолоджування нижче за 90°С, іншими словами, коли температура цих волокон нижче за 90°С, переважно нижче за 75°С, щоб уникнути будь-якого ризику селективного випаровування компонентів композицій, що наносяться і забезпечити кращий контроль за тим, що наноситься на волокна Необов'язково, охолоджування волокон можна прискорити, використовуючи пристрій для розпилення охолоджуючої рідини Якщо необхідно, цю рідину можна видалити перед нанесенням композиції Першу композицію наносять під час витягнення, найпізніше, коли волокна сполучаються в нитці і переважно перед тим, як волокна сполучаються в нитці, щоб уникнути будь-якого розриву волокон, які стикаються з пристроєм для з'єднання волокон в нитки, і для того, щоб забезпечити розподіл першої композиції по всіх волокнах Покриття можна здійснювати, наприклад, за допомогою валика, при допомозі розпилювача, за допомогою пристрою, який, крім того, діє як пристрій для з'єднання волокон в нитку і т д , або також можна здійснювати за допомогою інших ниток або волокон, покритих першою композицією, і що приводяться в зіткнення із склонитками у випадку, наприклад, отримання змішаних ниток Переважно, другу композицію також наносять на волокна, найпізніше під час з'єднання волокон в нитці Цю композицію також можна наносити за допомогою валика, при допомозі розпилювача, за допомогою пристрою, який, крім того, діє як пристосування для з'єднання волокон, і т д , або можна наносити за допомогою інших ниток або волокон, покритих цією композицією, які приводяться в зіткнення зі скляними волокнами, і в цьому випадку перша композиція переважно наноситься без 44360 посередньо на скляні волокна принаймні перед тим, як комбінувати їх з іншими нитками або волокнами Згідно З винаходом вираз "саме раннє, під час нанесення першої композиції", як слід розуміти, означає, що композиції змішують безпосередньо перед (в межах декількох секунд або навіть в межах секунди до нанесення) їх спільним нанесенням на волокна або змішують їх на волокнах або нитці (нитках) У останньому випадку кожну композицію звичайно наносять на волокна або нитку (нитки), використовуючи засіб для нанесення, який специфічний для неї, або яке є и власним (в цьому випадку були необхідні принаймні два окремих засоби для нанесення композицій, причому ці два засоби вміщували з одного і того ж боку волокон або нитки (ниток) або з того і з іншого боку волокон або нитки (ниток), і композиції змішували шляхом взаємної дифузії (дифузії композицій один в одну) на поверхні волокон) Також може бути вигідно використати тільки один пристрій для нанесення двох композицій, причому в цьому випадку дві композиції будуть подаватися окремо і будуть змішуватися в пристрої для нанесення, можливо на волокнах, або навіть безпосередньо перед введенням композицій (в межах декількох секунд або навіть за секунду) в пристрій для нанесення композиції Цей єдиний пристрій для нанесення композиції може бути пристрій для дистанційного нанесення розпилювачем або контактним пристроєм, причому пристрій останнього типу має ту перевагу, що воно дає можливість краще контролювати КІЛЬКОСТІ композиції, що наносяться на волокна В останньому випадку важливо, щоб композиції були повністю нанесені на волокна після того, як вони були приведені в зіткнення в пристрій, причому це стає можливим особливо внаслідок підбору кількостей композиції, що наноситься (ці КІЛЬКОСТІ будуть вказані пізніше при описі переважного варіанту здійснення винаходу) Очевидно, що в описі даного винаходу мається на увазі нанесення двох окремих композицій, але воно застосовно і у разі нанесення більшого числа композицій У цьому випадку кожна додаткова композиція переважно визначається на моделі другої композиції, тобто кожна композиція стабільна і подається окремо, кожна додаткова композиція має в'язкість від 0,5 до ЗООсПз і кожна додаткова композиція наноситься, саме раннє, під час нанесення першої композиції і найпізніше, під час прийому нитки (ниток) Крім того, згідно із загальним визначенням, різниця у в'язкості між композиціями (наприклад, між першою і кожною з подальших композицій, що наносяться перед прийомом ниток) повинна бути менше за 150сПз, причому суміш композицій також має функції апретуючої композиції і здібна до полімеризації при кімнатній температурі У зв'язку з цим варто зазначити, що по загальному визначенню "суміш композицій" означає суміш всіх композицій, що наносяться на нитку (нитки) до закінчення стадії прийому ниток, (і необов'язково суміш перших двох нанесених композицій у разі нанесення ряду композицій, число яких більше двох) Потрібно розуміти, що термін "стабільна композиція" означає в основному "композиція, яка не 8 полімеризується без додання в неї принаймні ще одного компонента", причому у багатьох випадкам можливо, що ця композиція буде зберігатися протягом багатьох днів при температурах, які можуть досягати 40 або 50°С Кожна з композицій, що наносяться, може бути вибрана з композицій, які є водними, безводними або які мають низький зміст розчинника Переважно використовують композиції, що містять менше за 5% ваг розчинника (тобто з'єднань, діючих тільки як розчинник), або навіть взагалі, що не містять розчинника Можливі розчинники являють собою органічні розчинники, необхідні для розчинення деяких з'єднань Відсутність розчинників або їх присутність в обмежених кількостях дає можливість усунути всі проблеми, пов'язані з присутністю води (проблеми сушки) або органічних розчинників (особливо проблеми токсичності розчинників) на нитках Композиції звичайно знаходяться у вигляді принаймні частково що змішуються і переважно розчинів, що повністю змішуються (можливо, однак, що для деяких спеціальних застосувань щонайменше одна з композицій, створюючих суміш, повинна бути у вигляді дисперсії (емульсії, суспензії), або не повинна змішуватися з тією або іншою з композицій, створюючих суміш) Для того, щоб гарантувати хорошу якість нанесення композицій, істотне значення має в'язкість композицій, і більш конкретно - різниця у в'язкості МІЖ композиціями Якщо різниця в'язкості перевищує 150сПз, отримані нитки мають недостатньо однорідне покриття Переважно, і як загальне правило, якщо різниця між в'язкістю велика, перша з композицій, що наноситься, має найменшу в'язкість серед композицій Різниця у в'язкості переважно складає менше за 135сПз і може бути рівна нулю Різниця МІЖ В'ЯЗКІСТЯМИ переважно пропорцюнально тим нижче, чим менше сумісні композиції, що змішуються один з одним В'язкість ОЦІНЮЄТЬСЯ при температурі, при якій наноситься композиція, і ця температура, як правило, укладена між 20 і 70°С, і звичайно між ЗО і 60°С Переважно, перша композиція має в'язкість (під час нанесення) між 1 і 200сПз (особливо переважно - між 1 і 150сПз), і друга композиція (або подальші композиції) має (мають) в'язкість (у час нанесення) між 1 і 250сПз (особливо переважно між 1 і 200сПз) Переважно, коли одна або декілька композицій, що використовуються, має (мають) вміст розчинника менше за 5%, в'язкість цієї (цих) композицій знаходиться між 10 і 250сПз (переважно між 20 і 150сПз) для першої композиції і між 10 і ЗООсПз (переважно між 20 і 200сПз) для подальших композицій У разі використання однієї або декількох водних композицій в'язкість знаходиться між 1 і 25сПз для першої композиції і між 1 і 50сПз для подальших композицій КІЛЬКІСТЬ нанесених композицій в багатьох випадках також є важливим чинником в поєднанні з іншими характеристиками способу згідно з цим винаходом Дотримуючись кількостей, вказаних нижче, можна, зокрема, в деяких випадках уникнути і/або можливо нерівномірної полімеризації суміші, що не контролюється на нитках і уникнути забруднення пристроїв для нанесення композиції іншою композицією, коли використовуються при 44360 10 строї для контактного нанесення композицій, що лись після змішування одна з одною , означають, розміщуються одне за іншим, причому це забрудщо суміш або композиції містять компоненти, зданення приводить, зокрема, до розриву ниток (таке тні полімеризуватися при змішуванні, і терміни забруднення пропорційне тим більше по величині, "полімеризація суміші" означають полімеризацію чим вище швидкість витягнення, і його не можна цього (цих) компонентів, здатних полімеризуватиуникнути при великих кількостях суміші, коли, нася в суміші, і необов'язково означають полімериприклад, бажано отримати безпосередньо презацію всіх компонентів суміші Крім того, термін прег) Таким чином, згідно з цим винаходом пере"кімнатна температура" також означає в способі важно і як правило, вагова КІЛЬКІСТЬ кожної згідно з цим винаходом "без якоі-небудь додаткокомпозиції, що наноситься складає, виключаючи вої подачі енергії" і охоплює інтервал температур розчинник, (тобто якщо можливо, розчинник виданижче за 60°С, звичайно від 15 до 45°С ляють) від 0,1 до 2% ваги волокон, особливо пеПолімеризація суміші починається, саме ранреважно від 0,2 до 1,5% ваги волокон Крім того, нє, під час змішування принаймні двох реакційнозпереважно, втрати при прокалюванні отриманих датних композицій, і найпізніше, під час прийому ниток (покритих сукупністю композицій) складають ниток менше за 3% ваг Композиції також підбирають таким чином, щоб їх суміш мала основні характеристики і функЯк правило, коли використовують одну (або ції апретуючої композиції (захист ниток від зносу, декілька) композицій, що містять менше за 5% ваг поліпшення змочування і/або просочення ниток розчинника, КІЛЬКІСТЬ цієї (цих) композиції (компоармуючим матеріалом і/або адгезії скла до цього зицій), включаючи розчинник (розчинники), що матеріалу і т д ) "Суміш", що утворюється принаносяться на волокна, приблизно знаходиться наймні двома композиціями, згаданими в цьому між 0,1 і 2% ваг від ваги волокон, і у разі застосувинаході, можна також визначити терміном "апревання однієї або декількох водних композицій, КІтуюча композиція" ЛЬКІСТЬ цієї (цих) композиції (композицій), включаючи розчинник (розчинники) лежить швидше Суміш композицій, що знаходиться на апретоусього між 1 і 15% ваг від волокон ваних нитках, містить принаймні одну основну систему, яка здатна до полімеризації при кімнатній Якщо суміш, якою покривають нитки згідно з температурі Згідно З ЦИМ винаходом потрібно роцим винаходом, складається тільки з першої комзуміти, що терміни "суміш, що містить " і "компопозиції і другої композиції, співвідношення двох зиція, що містить " означають "суміш (або ВІДПОвагових кількостей кожної з цих композицій, що ВІДНО КОМПОЗИЦІЯ), ОДИН З ВИХІДНИХ компонентів знаходяться на волокнах або нитках (а цьому виякої є ", незалежно від зміни цього компонента в падку при розрахунку цих кількостей були врахосуміші (або ВІДПОВІДНО в композиції) Термін "основані можливі розчинники) також знаходиться перевна система", як слід розуміти, означає сполуку важно між 1/10 і 10 (тобто перша композиція (сполуки), яка (які) є основними для апретування і складає приблизно від 9 до 9 1 % від ваги суміші, яка (які) здатна полімеризуватися в апретурі, принанесеної на волокна) У особливо переважному чому ця (ці) сполука (сполуки) утворять частину способі, головним чином у випадку, коли композиструктури полімеризованої апретури Як правило, ції містять менше за 5% ваг розчинника, це співосновна система складає принаймні 40%, звичайвідношення знаходиться між 1/3 і 3 (тобто перша но принаймні 55% і в багатьох випадках принаймні композиція складає від 25 до 75% від ваги суміші, 60% (або навіть принаймні 65%) від ваги "сухої що наноситься на волокна), щоб забезпечити хоречовини" суміші (або суміші, з якої видалений(і) рошу взаємну дифузію композицій одну з одною У можливі розчинники) Основна система може більш загальному випадку, незалежно від числа складати аж до 100% ваг суміші, але звичайно не композицій, що наносяться на волокна, ці компоперевищує 95% ваг, і в багатьох випадках 90% зиції переважно наносять в однакових кількостях ваг (або навіть 85% ваг) від ваги сухої речовини по відношенню один до одного суміші Частка основної системи звичайно збільКомпозиції вибирають так, щоб вони полімешується по мірі збільшення бажаної міри склеюваризувалися після змішування одної з одною, на ності волокон волокнах або нитках, і переважно вибирають так, щоб полімеризація суміші при кімнатній темпераОсновна система містить принаймні одну грутурі проходила принаймні на 80% (тобто принаймпу компонентів, здатних до гомополімеризацм при ні до 80% від очікуваної міри конверсії) менш, ніж кімнатній температурі і/або містить принаймні дві за 80 годин і переважно менш, ніж за 50 годин пісгрупи компонентів, причому компоненти цих двох ля нанесення і змішування композицій, особливо груп здатні до співполімеризації при кімнатній темпісля нанесення і змішування реакційноздатних пературі Згідно З ЦИМ винаходом, вираз "група композицій, що містять компоненти, які повинні компонентів", як потрібно розуміти, означає один брати участь в реакції полімеризації суміші на воабо більше компонентів з однаковою реакційнозлокнах Нитки, що отримуються таким чином, легдатністю Термін "однакова реакційноздатність", як ко обробляти, і вони не створюють ніяких проблем слід розуміти, означає "однакова здатність поліпри виконанні подальших операцій меризоватися під дією або в присутності деяких компонентів (з суміші) або деяких функціональних Слід розуміти, що в цьому винаході терміни груп (компонентів суміші) Компоненти з однакової "полімеризація", "полімеризувати" і т д означають реакцій нездатністю можуть поділятися на одну "полімеризація і/або зшиття", "полімеризувати або більше за підгрупи, причому компонент(и) коі/або зшивати" і т д Також потрібно розуміти, що жної підгрупимають загалом принаймні одну реатерміни "суміш, здатна до полімеризації", або кційноздатну функціональну групу (здатну брати "композиції, вибрані так, щоб вони полімеризува 11 44360 12 участь в реакції полімеризації суміші) наимні першу групу компонентів, здатних до гомоПереважно основна система головним чином полімеризацм при кімнатній температурі, і містить групу компонентів, здатних до гомополімепринаймні другу групу компонентів, здатну до горизацм при кімнатній температурі або дві групи мополімеризацм при кімнатній температурі, і суміш компонентів, здібних до полімеризації (гомополітакож містить принаймні перший ініціатор, який меризацм або співполімеризації) при кімнатній теІНІЦІЮЄ гомополімеризацію компонентів першої мпературі, причому ця (ці) група (групи) складає групи, і принаймні другий ініціатор, який ІНІЦІЮЄ принаймні 60% ваг, переважно принаймні 80% гомополімеризацію компонентів другої групи Певага, і аж до 100% ваг в більшості випадків, від рша група компонентів міститься принаймні в одваги основної системи ній з композицій, наприклад в першій композиції, і друга група компонентів переважно міститься в Переважно основна система містить принаймодній або більш композиціях, ВІДМІННИХ ВІД КОМПОні дві групи компонентів (здатних до гомополімеЗИЦІЇ (КОМПОЗИЦІЙ), ЩО МІСТЯТЬ першу групу, наприризацм або до співполімеризації), причому ці дві клад, міститься у другій композиції Аналогічно групи містяться ВІДПОВІДНО в різних композиціях, цьому, перший ініціатор переважно міститься в що наносяться на нитку одній з або більш композиціях, які ВІДМІННІ ВІД КОМКрім того, в переважному способі згідно з цим ПОЗИЦІЙ, що містять першу групу, наприклад, місвинаходом, головним чином у випадку, коли суміш титься у другій композиції, і другий ініціатор перемістить менше за 5% ваг розчинника, основна важно міститься в одній або більш композиціях, які система містить принаймні 60% ваг (в особливо ВІДМІННІ від композицій, що містять другу групу, переважному способі, принаймні 75% ваг і аж до наприклад він міститься в першій композиції 100% ваг в більшості випадків компонента (компонентів) з молекулярною масою менше за 750 (в Як приклад, який не є вичерпним, у вказаному особливо переважному способі менше за 500) У вище варіанті здійснення винаходу перша група більшості випадків згідно з винаходом і в переважможе складатися з одного або більше компонентів, ному способі ці компоненти з молекулярною мавибраних з компонентів, що мають принаймні одну сою менше за 750 є мономерами (моно- або поліепоксидну реакційноздатну групу, друга група мофункцюнальними мономерами), але основна же складатися з одного або більше компонентів, система може також містити один (або декілька) вибраних з компонентів, що мають принаймні одну компонентів з молекулярною масою менше за 750 (мет) акр платну реакційноздатну функціональну в формі олігомера (олігомерів) або полімеру (погрупу, перший ініціатор може складатися з одного лімерів), утримуючих частково полімеризовані фуабо більше компонентів, вибраних з кислот Льюіса нкціональні групи і основ Льюіса, і другий ініціатор може складатися з одного або більше пероксидів, причому компонеЗгідно З ОДНИМ варіантом здійснення винаходу, нти (і їх ініціатори) повинні вибиратися досить аксуміш композицій, що наносяться на волокна, містивні, щоб полімеризація могла протікати при кімтить крім основної системи, принаймні один катанатній температурі лізатор (або прискорювач, або ініціатор), якому промотують полімеризацію всіх або частини комЗгідно З ІНШИМ особливо переважним варіанпонентів основної системи КІЛЬКІСТЬ каталізатора том здійснення справжнього винаходу, суміш міс(каталізаторів) в суміші композицій звичайно склатить принаймні одну основну систему, причому ця дає менше за 5% від ваги суміші, і переважна месистема містить принаймні першу групу компоненнше за 3%, від ваги суміші тів і принаймні другу групу компонентів, здатних до співполімеризації при кімнатній температурі з комЯк правило, кожний реакційноздатний компопонентами першої групи Перша група компонентів нент суміші міститься в композиції, ІНШІЙ, чим та міститься принаймні в одній з композицій, наприкомпозиція, в якій міститься компонент(и), здатний клад, в першій композиції, і друга група компонен(здатні) реагувати з вказаним компонентом, або тів переважно міститься в одній або більш комповикликати реакцію вказаного компонента Однак, зиціях, ВІДМІННИХ від композицій, що містять першу можливо розглянути питання про вміст його в тій групу, наприклад міститься у другій композиції же композиції, компоненти якої реагують один з Необов'язково суміш також може містити принайодним, або частина з них реагують один з одним в мні один каталізатор або ініціатора, який промотуприсутності іншої частини, якщо одна частина ють реакцію співполімеризації, причому цей катакомпонентів блокована так, щоб запобігти МИМОВІлізатор міститься в якій-небудь одній з композицій ЛЬНІЙ реакції, В цьому випадку в іншу композицію повинен бути введений принаймні один деблокуюЯк приклад, який не є вичерпним, у вказаному чий агент, який дає можливість ініціювати реакцію вище варіанті здійснення винаходу перша група полімеризації може складатися з одного або більше компонентів, вибраних з компонентів, що мають принаймні одну Переважно, щоб більша частина компонентів епоксидну реакційноздатну функціональну групу, і (принаймні 50%) основної системи, що міститься в друга група може складатися з одного або більше одній з реакційноздатних композицій, принаймні компонентів, вибраних з компонентів, що мають частково змішувалася з композицією (композиціяпринаймні одну реакційноздатну аміногрупу, або з ми), що містять компонент(и), які полімеризуються компонентів, що мають принаймні одну реакційноз цим(і) компонентом (компонентами) і/або якими здатну гідридну функціональну групу, причому промотують полімеризацію цього (цих) компонента можливо, що каталізатор(и), що необов'язково (компонентів) застосовується (що застосовуються) повинні бути Згідно З переважним варіантом здійснення вибрані, зокрема, з третинних амінів, і вибрані цього винаходу, суміш містить принаймні одну оскомпоненти є досить реакційноздатними, щоб поновну систему, причому ця система містить при 13 44360 14 лімеризація могла протікати при кімнатній темпесуміш виконувала функції апретуючої композиції ратурі (шліхти) ВОНИ можуть бути вибрані, наприклад, з наступних компонентів ефірів жирних кислот, поВибір компонентів основної системи і КІЛЬКІСТЬ хідних ГЛІКОЛІВ (зокрема похідних етиленгліколю цих компонентів залежить, зокрема, від органічноабо пропіленгліколю), таких як ізопропіл- або цего матеріалу, який повинен бути армований ниттилпальмітат, ізобутилстеарат, дециллаурат, етиками згідно з цим винаходів, і від передбачуваного ленглікольадипат, поліетиленгліколь або поліпрозастосування Особливо в тому випадку, коли оспіленгліколь з молекулярною вагою менше за новна система суміші містить принаймні першу і 2000, ізопропілстеарат і т д другу групи компонентів, здатних до співполімеризації, ВІДНОСНІ КІЛЬКОСТІ цих груп вибирають в заСуміш може також містити принаймні одну лежності від бажаної полімеризації (наприклад, плівкоутворюючу речовину, звичайно діючу як доможе бути вигідно мати надлишок компонентів з бавка, яка знижує тертя і полегшує формування однієї з груп для того, щоб після полімеризації волокна, в КІЛЬКОСТІ між 0 і 10% від ваги суміші і зберегти вільними деякі реакційноздатні групи з переважно в КІЛЬКОСТІ меншому або рівному 5% метою комбінування їх з певними органічними маваг Присутність цієї (цих) добавки (добавок) запотеріалами), Таким чином можна отримати нитки, бігає будь-якому помітному стиранню елементарпокриті апретуючою композицією, яка частково або них волокон (наприклад на апретуючих пристроповністю полімеризована У цьому відношенні ях), коли волокна витягуються з високою спосіб згідно з цим винаходом дозволяє краще швидкістю - більше за 40м/з - і/або коли вони є контролювати процеси полімеризації, чим спосодуже тонкими, однак ці добавки дороги і, можливо, би, які використовують для проведення полімериспричиняють зниження механічних властивостей зації термообробку, оскільки термообробка сприяє композитів Плівкоутворюючі речовини можуть протіканню паразитних реакцій (наприклад звибути вибрані, наприклад, з наступних компонентів чайно небажаних окислювальних реакцій, що неСИЛІКОНІВ, силоксанів або полісилоксанів, таких як контролюються) гліцидил(п)полідиметилсилоксан, альфа-омегаакрилоксиполідиметилсилоксан і т д , похідних Крім компонентів, в основному створюючих силоксанів, таких як силіконове масло і т д частину структури полімеризованої апретуючої суміші, і необов'язково, що використовують каталізатор (каталізатори), суміш, що наноситься на нитки згідно з винаходом, може містити один або більше компонентів, які не полімеризуються в суміші, але які здатні полімеризуватися з одним або більше компонентами матеріалу (або матриці), який армують нитками, покритими сумішшю, або може містити один або більше за компоненти (що означаються тут нижче як добавки), що містяться в одній і/або в ІНШІЙ композиціях і що додають спеціальні властивості суміші Зокрема, суміш переважно містить один або більше зв'язуючих агентів (coupling agent) як компоненти основної системи в тому випадку, якщо зв'язуючи агенти беруть участь в реакції полімеризації, і/або тільки як добавки, в тому випадку, якщо зв'язуючи агенти не беруть участь в реакції полімеризації Частка зв'язуючих агентів знаходиться між 0 і 25% від ваги суміші і переважно між 5 і 20% від ваги суміші Ці зв'язуючи агенти звичайно потрібні для того, щоб суміш виконувала функції апретуючої композиції Вони можуть бути вибрані, наприклад, з наступних компонентів силанів, таких як гамма-гліцидоксипропілтриметоксисилан, гамма-метакрилоксипропілтриметоксисилан, поліетоксильований-пропоксильований триметоксисилан, гамма-акрилоксипропілтриметоксисилан, ВІНІ лтриметоксисилан, феніламшопропіл триметоксисилан, стириламіноетиламшопропілтритриметоксисилан, амшопропілтриетоксисилан, трет-бутилкарбамоілпропілтриметоксисилан і т д , титанати, цирконати, силоксани і т д Суміш може також містити, звичайно як добавки, що не беруть участь в реакції полімеризації, принаймні одну текстильно-допоміжну речовину, діючу в основному як замаслювач, при його ВМІСТІ між 0 і 25% ваг від ваги суміші і переважно меншому або рівному 20% ваг Текстильні замаслювачі необхідні в багатьох випадках для того, щоб Суміш може також містити принаймні один агент для адаптації до матеріалів, які повинні бути армовані, особливо у разі цементних матеріалів Скляні НИТКИ, отримані згідно з способом справжнього винаходу, покривають апретуючою композицією, що містить щонайменше одну основну систему, яка може полімеризуватися при кімнатній температурі, причому ця основна система містить принаймні одну групу компонентів, здатну до гомополімеризацм при кімнатній температурі і/або містить принаймні дві групи компонентів, причому компоненти цих двох груп здатні до співполімеризації при кімнатній температурі, і апретуюча композиція також містить, якщо необхідно, принаймні один каталізатор і/або принаймні один деблокуючий агент, який (які) здатний (здатні) ініціювати реакцію полімеризації Як указано вище, отримані нитки мають покриття, яке повністю або частково полімеризовано, причому це покриття звичайно є однорідним по всій своїй товщині Однак в деяких вельми специфічних випадках і при використанні ВІДПОВІДНИХ пристроїв для нанесення покриттів можна передбачити, щоб полімеризація мала місце тільки на деякій товщині цього покриття (наприклад, на міжфазній поверхні між двома нанесеними композиціями) Ці НИТКИ звичайно приймають у вигляді намотування на бобіни, що обертаються Незалежно від швидкості реакції полімеризації, звичайно спостерігається відсутність зайвого злипання ниток, намотані на бобіни, один з одним, причому це має місце навіть при малих кутах перетину, менше за 1,5° Нитки, отримані згідно з цим винаходом, легко розмотуються з намоток і ними легко маніпулювати в подальших операціях Нитки також можна приймати на приймальні пристрої, які рухаються поступально Вони можуть відбиватися пристосуванням, яке також служить 15 44360 16 для їх витягнення в напрямі збираючої поверхні, 0,5% - металорганічнии амін яка рухається в поперечному напрямі до напряму витягнення ниток, внаслідок чого отримують лист Добавки переплетених безперервних ниток, відомий під назвою "мат" Нитки можна також нарізати перед - текстильний замаслювач на основі (5) прийомом за допомогою пристрою, який служить ефіру жирних кислот і ПАР 10,0% також для їх витягнення гаммаТаким чином, нитки, отримані згідно з цим виметакрилоксипропілтриметоксисилан 6 находом, можуть після їх прийому знаходитися в (зв'язуючий агент)' ' 8,0% різних формах, зокрема у вигляді бобін з намота3-4,5-дипдроксиімідазол-1 -илними на них безперервними нитками, джгути, ку(пропілтриетоксисилан) (зв'язуючий (7)' личі, качани), у вигляді рубаних ниток, вони моагент) 8,0% жуть бути сполучені у вигляді плетених виробів, стрічок, матів або сіток, які можуть бути тканими Ця композиція має в'язкість 58сПз при 20°С або нетканими, і т д Скляні елементарні волокна, (що відповідає в'язкості приблизно від 13 до 25сПз створюючи ці нитки, можуть мати діаметр між 5 і при температурі нанесення композиції приблизно ЗОмкм, і скло, використане для виготовлення цих від 40 до 60°С) Волокна потім з'єднували в нитки, волокон, може бути будь-яким типом скла, що виякі намотували в формі джгутів (ровниці), Отримакористовується для отримання армуючих ниток Ені нитки мають номер нитки (лінійну ЩІЛЬНІСТЬ) скло, стекло AR (стійке до лугів) і т п приблизно ЗООтекс (г/км) і втрату ваги при прокалюванні 0,6% Нитки згідно з цим винаходом можна з успіхом комбінувати з різними матеріалами, які потрібно Отримані нитки зручні в користуванні і мають армувати, для того, щоб виготувати КОМПОЗИЦІЙНІ рівномірне покриття по всій довжині, причому повироби з хорошими механічними властивостями лімеризацію (в цьому випадку це співполімеризаКомпозити отримують шляхом з'єднання принаймція) проводять приблизно протягом 18 годин після ні декількох скляних ниток згідно з цим винаходом змішування композицій один з одним на волокнах і принаймні одного органічного і/або неорганічного Ці НИТКИ мають хороший опір стиранню і дають матеріалу, причому вміст скла в цих композитах можливість ефективно армувати органічні матерізвичайно складає від ЗО до 75% ваг али Наступні приклади ілюструють справжній виПРИКЛАД 2 нахід, однак, не обмежують його Елементарні волокна діаметром 14 мікрон, ПРИКЛАД 1 отримані шляхом витягнення струменів розплавленого скла, покривали наступною першою стабіЕлементарні волокна діаметром 14 мікрон льною композицією (склад у вагових процентах (мкм), отримані витягненням струменів розплаввідносно суміші першої і другої композицій) леного скла, покривали наступною першою стабільною композицією, склад якої виражений у вагоКомпоненти (перша група) основної системи з вих процентах відносно суміші першої і другої молекулярною масою менше за 750 композицій, нанесених на волокна Компоненти (перша група) основної системи з - дигліцидиловий ефір циклогександи- ло п о / (20) lo,Uvo молекулярною масою менше за 750 метанола -крезилгліцидиловий ефір'3' 18,0% -тригліцидиловий ефір 20,0% 111 гамма-гліцилоксипропілтриметокси- 1 П / П О / триметилол пропана 9 силан (зв'язуючий агент)' ' гліцидиловий ефір циклогексан15,0% 121 диметанола Каталізатор (для другої групи) - крезилгліцидиловий ефір131 18,0% В'язкість ЦІЄЇ КОМПОЗИЦІЇ (а також подальших композицій) вимірювали на приладі типу Sofraser (MIVI 4000), що випускається фірмою "Sofraser" В'язкість, виміряна для цієї композиції, становить 44сПз при 20°С (що відповідає в'язкості приблизно від 15 до ЗОсПз при температурі нанесення композиції, яка і цьому прикладі складає приблизно від 40до60°С Потім волокна покривали наступною другою стабільною композицією, склад якої виражений у вагових процентах по відношенню до суміші першої і другої композицій, Компоненти (друга група) основної системи з молекулярною масою менше за 750 - ізофорондіамш Каталізатор 20,5% - пероксид бензоіла181 4,0% Ця композиція має в'язкість 32сПз при 20°С (що відповідає в'язкості приблизно від 15 до 25сПз при температурі нанесення композиції приблизно від 40 до 60°С) Волокна потім покривали наступною другою стабільною композицією (склад у вагових процентах відносно суміші першої і другої композицій) Компоненти (друга група) основної системи з молекулярною масою менше 750 - етоксильовании триакрилат триме(Ю) И(ГПП/ 15,0% тилолпропана 16,0% - диакрилат гександюлу'111 - гамма-метакрилоксипропілтримето- 10,0% ксисилан (зв'язуючий агент/61 17 44360 18 Компоненти (третя група) основної системи з молекулярною масою менше за 750 і каталізатор - звязуючии агент феніл амінопропіл- о ,,„, (17) 0,0% (для першої групи) триметоксисилан - 2-(4,6-диметилашометил)фенол(12) 9,0% - текстильний замаслювач на основі ,(5) 10,0% Ця композиція має в'язкість 24сПз при 20°С (що ефірів жирних кислот і ПАР' відповідає в'язкості приблизно від 12 до 20сПз при температурі нанесення композиції приблизно від 40 до Ця композиція має в'язкість ЗбсПз при 60°С), Потім елементарні волокна з'єднували в нитки, 20°С (яка відповідає в'язкості приблизно від які намотували в формі джгутів Отримані нитки мають 15 до ЗОсПз при температурі нанесення комномер нитки біля 150текс і втрати при прокалюванні позиції приблизно від 40 до 60°С) Волокна 0,5% потім з'єднували в нитки, які намотували в Отримані нитки зручні в звертанні і мають рівноформі джгутів Отримані нитки мають номер мірне покриття по всій довжині, причому полімеризанитки біля 307текс і втрати при прожарюванні ція (в цьому випадку це співполімеризація і перехрес0,6% ній гомополімеризація) проводиться біля 72 годин Отримані нитки зручні в користуванні і мапісля змішування композицій один з одним на волокють рівномірне покриття по всій довжині, принах чому полімеризація проводить приблизно за Ці НИТКИ виймали з пакувань для того, щоб 36г після змішування композицій один з одним виміряти їх СТІЙКІСТЬ до стирання СТІЙКІСТЬ ДО стина волокнах рання оцінювали шляхом зважування КІЛЬКОСТІ СТІЙКІСТЬ ДО стирання ниток вимірювали, ОЧОСІВ (обривків), що утворюються після пропуяк в прикладі 2 Для різних ниток згідно з щення ниток через колонки кільцевої планки прясправжнім винаходом КІЛЬКІСТЬ ОЧОСІВ, ЩО видильного пристрою Для різних ниток, отриманих значається зважуванням, складала біля 8мг згідно з справжнім винаходом, КІЛЬКІСТЬ ОЧОСІВ, очосів на кг ниток, що випробовуються Це визначена зважуванням, становить 1мг очосів на показує, що отримані нитки мають хорошу кг випробуваної нитки Це показує, що отримані СТІЙКІСТЬ до стирання нитки мають хорошу МІЦНІСТЬ на стирання Розривний пристрій при розтягненні і пиВимірювали також розривне зусилля при розтоме розривне навантаження також вимірюватягненні і питоме розривне навантаження (МІЦНІСТЬ ли, як в прикладі 2 Розривне зусилля при розна розрив) отриманих ниток в умовах, визначених тягненні складало біля 16кгс (стандартної стандартом ІСО 3341 Розривне зусилля при розвідхилення 0,9кгс) і питоме розривне навантатягненні, виміряне для 8-10 зразків, складає біля ження складало біля 50г/текс (стандартне від5кгс (стандартне відхилення 0,4кгс), і питоме розхилення Зг/гекс) Ці НИТКИ дають можливість ривне навантаження складає біля 34гл~екс (станефективно армувати органічні матеріали дартне відхилення Згл~екс) Це нитки дають можПРИКЛАД 4 ливість ефективно армувати органічні матеріали Волокна діаметром 14 мікрон отримували ПРИКЛАД З шляхом витягнення струменів розплавленого Елементарні волокна діаметром 14 мікрон, скла і покривали наступною першою стабільною отримані витягненням струменів розплавленого композицією (склад у вагових процентах по відскла, покривали наступною першою стабільною ношенню до суміші першої і другої композиції) композицією (склад у вагових процентах від суміші Компоненти (перша група) основної системи першої і другої композицій) з молекулярною масою менше за 750 Компоненти (перша група) основної системи з молекулярною масою менше за 750 - тригліцидиловий ефір триметилолп- „ п По/ - тригліцидиловий ефір триметилолпропану(1 ' ,(1) дигліцидиловий ефір 1,4- 1 0 0 о / 0 ропана ефір ДИГЛІЦИДИЛОВИИ 1,4бутандюлу1 15,0% бутандюлу (Сі2-Сі4)алкілмоногліцидиловий 1 П п о / (14) ефір' алкілмоногліцидиловий І О,U/о 12 1 ефір (14) Ця композиція має в'язкість 68сПз при 20°С Ця композиція мала в'язкість 68сПз при 20°С (яка відповідає в'язкості приблизно від 20 до 40сПз (яка відповідає в'язкості приблизно від 20 до 40сПз при температурі нанесення композиції приблизно при температурі нанесення композиції приблизно від 40 до 60°С) від 40 до 60°С) Волокна потім покривали наступною другою Волокна потім покривали наступною другою стабільною композицією (склад у вагових проценстабільною композицією (склад у вагових процентах відносно суміші першої і другої композицій) тах відносно суміші першої і другої композицій) Компоненти (друга група) основної системи з Компоненти (друга група) основної системи з молекулярною масою менше за 750 молекулярною масою менше за 750 - зв'язуючий агент триметоксисилілп- зв'язуючий агент триметоксисилілпропіламіно-пропілтриметосисилан'151 6,0% ропіламіно-проплтриметоксисилан'51 10,0% - суміш бензол-1,3-диметанамшу, три- суміш бензол-1,3-диметанамина, метилгексанэтилен-диамина і п-треттриметилгексанетилен-диаміну і пбутилфенола1161 12,0% трет-бутилфенолу(1Є| 12,0% - N-аминоэтилпиперазин 10,0% Добавки 19 - 2-(4,6-диметиламшометил)фенол 20 44360 Каталізатор Добавки ,(12) 2,0% Добавки зв'язуючий агент гаммаметакрилоксипропіл12,0% 6 триметоксисилан' ' - текстильний замаслювач на основі „ п о / (19) мінерального масла і ПАР Ця композиція має в'язкість ЗбсПз при 20°С (яка відповідає в'язкості приблизно від 15 до 25сПз при температурі нанесення композиції приблизно від 40 до 60°С) Волокна з'єднували в нитки, які намотували в формі джгутів Отримані нитки мали номер нитки біля 300 текс і втрату у вазі при прокалюванні 0,6% Отримані нитки зручні в звертанні і мають рівномірне покриття по всій довжині, причому полімеризація (в цьому випадку це співполімеризація) проходить приблизно за 12 годин після змішування композицій один з одним на волокнах СТІЙКІСТЬ ДО стирання ниток вимірювали, як в прикладі 2 КІЛЬКІСТЬ ОЧОСІВ, ЩО визначається зва жуванням, складала біля Змг очосів на кг ниток, що випробовуються Це показує, що отримані нитки мають хорошу СТІЙКІСТЬ ДО стирання Розривне зусилля при розтягненні і питоме розривне навантаження також вимірювали, як в прикладі 2 Виміряне розривне зусилля при розтягненні складало біля 11кгс (стандартне відхилення 0,8кгс) і питоме розривне навантаження складало біля Звг^екст (стандартне відхилення Зг^екст) Ці нитки дають можливість ефективно армувати органічні матеріали ПРИКЛАД 5 Волокна діаметром 14 мікрон отримували шляхом витягнення струменів розплавленого скла і покривали наступною першою стабільною композицією (склад у вагових процентах по відношенню до суміші першої і другої композиції) Компоненти (перша група) основної системи з молекулярною масою менше за 750 ефір дигліцидиловий > " 40 дюлу бутандюлу (Сі2-Сі4)алкилмоноглицидиловий ,с п о / , (14) Ю,и/о ефір1 ' 1 4 Ця композиція має в'язкість 40сПз при 20°С (яка відповідає в'язкості приблизно від 15 до ЗОсПз при температурі нанесення композиції приблизно від 40 до 60°С) Волокна потім покривали наступною другою стабільною композицією (склад у вагових процентам відносно суміші першої і другої композицій) Компоненти (друга група) основної системи з молекулярною масою менше за 750 - суміш бензол-1,3-диметанамшу, триметилгексанетилен-діамшу і п-трет- 10,0% .(16) бутилфенолу' (12) 2,0% - 2-(4,6-диметиламшометил)фенол КОМПОЗИЦІЯ зв'язуюча композиція гамма19,0% метакрилокси,(6) 1 пропілтриметоксисилан - текстильний замаслювач на основі 8,0% (19) мінерального масла і ПАР - текстильний замаслювач на основі 6,0% (201 парафінових похідних і ПАР Ця композиція має в'язкість 38сПз при 20°С (яка відповідає в'язкості приблизно від 25 до 35сПз при температурі нанесення композиції приблизно від 40 до 60°С) Волокна з'єднували в нитки, які намотували в формі джгутів Отримані нитки мали номер нитки біля Зібтекс і втрату у вазі при прокалюванні 0,55% Отримані нитки зручні в звертанні і мають рівномірне покриття по всій довжині, причому полімеризація (в цьому випадку це співполімеризація) проходить приблизно за 48 годин після змішування композицій одної з одною на волокнах СТІЙКІСТЬ ДО стирання ниток вимірювали, як а прикладі 2 КІЛЬКІСТЬ ОЧОСІВ, ЩО визначається зва жуванням, складало біля Омг очосів на кг ниток, що випробовуються Це показує, що отримані нитки мають хорошу СТІЙКІСТЬ ДО стирання Розривне зусилля при розтягненні і питоме розривне навантаження для отриманих ниток також вимірювали, як в прикладі 2 Розривне зусилля при розтягненні складало біля 14кгс (стандартне відхилення 0,4кгс), і питоме розривне навантаження складало біля 42гл~екс (стандартне відхилення Іг^екс) Ці НИТКИ дають можливість ефективно армувати органічні матеріали КОМПОЗИЦІЙНІ ПЛИТИ З паралельними нитками виготовляли з ниток у ВІДПОВІДНОСТІ зі стандартом NF 57152 Як смола, що армується використовували поліефірну смолу Механічні властивості цих плит при дії вигину і зсуву вимірювали ВІДПОВІДНО згідно стандартом ІСО 178 і 4585 перед старінням і після занурення цих плит у воду при 98°С протягом 24 годин Руйнуюче напруження при вигині для вмісту скла в композиті біля 69% ваг складає біля 1256МПа (стандартне відхилення 44МПа) до старіння і біля 785МПа (стандартне відхилення 27МПа) після старіння, руйнуюче напруження при вигині для вмісту скла, доведеного до 100% ваг складає біля 2346МПа (стандартне відхилення 82МПа) до старіння і біля 1465МПа (стандартне відхилення 51МПа) після старіння, і руйнуюче напруження зсуву для вмісту скла в композиті біля 69% ваг складає біля 67,5МПа (стандартне відхилення 1,5МПа) до старіння і біля ЗЗМПа (стандартне відхилення 1МПа) після старіння Такі механічні властивості є особливо хорошими Скляні НИТКИ ЗГІДНО З ЦИМ винаходом можна використовувати в різних областях застосування, наприклад, у виробництві текстильних виробів, такому як виробництво основ шляхом снування, або безпосередньо для армування, як, наприклад, для армування органічних матеріалів (наприклад, пластикою) або неорганічних матеріалів (наприклад, цементних матеріалів) для того, щоб отримати КОМПОЗИЦІЙНІ матеріали 44360 22 21 (Примітки до прикладів фірмові назви компо"Cray-Valley" нентів композицій) (11) Продається під назвою "HDDA" фірмою (1) Продається під назвою "Неюху 5048'" фір"U С В" мою "Shell" (12) Продається під назвою "Actiron NX 3" фір(2) Продається під назвою "Неюху 107'" фірмою "Protex" мою "Shell" (13) Продається під назвою "Неюху 67" фір(3) Продається під назвою "Неюху 62" фірмою мою "Shell" "Shell" (14) Продається під назвою "DY 0391" фірмою (4) Продається під назвою "Dy 071" фірмою "Ciba-Geigy" "Ciba-Geigy" (15) Продається під назвою "Silquest A 1170" (5) Продається під назвою "Nopcostal FT 504Й фірмою "Osi" фірмою "Henkel" (16) Продається під назвою "Ancamme 2089 М" (6) Продається під назвою "Silquest A 174" фіфірмою "Air Products" рмою "Osi" (17) Продається під назвою "Silquest Y 9669" (7) Продається під назвою "Dynasilan ІМЕО" фірмою "Osi" фірмою "Huls" (18) Продається під назвою "DY 0396" фірмою (8) Продається під назвою "СН 50" фірмою "Ciba-Geigy" "Akzo" (19) Продається під назвою "Lubronyl GF" фір(9) Продається під назвою "Silquest A 187" фімою "Phone-Poulenc Bevaloid" рмою "Osi" (20) Продаєтьс під назвою "Rocoll 80" фірмою (10) Подається під назвою "SR 454" фірмою "Lam-berti" ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
