Пристрій для складання робочого колеса хрестовинного типу поворотно-лопатевої гідротурбіни

Є ще 3 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

Пристрій для складання робочого колеса хрестовинного типу поворотно-лопатевої гідротурбіни, що дозволяє здійснити складання елементів робочого колеса, зокрема: корпусу, лопатей, важелів, сережок, хрестовини, пальців хрестовини і поршня сервомотора, і який містить опорні елементи, встановлені на плиті монтажній, монтажні елементи, зокрема, кронштейни, встановлені на нижньому фланці корпусу робочого колеса, і кріпильні елементи, який відрізняється тим, що виконаний з можливістю складання додатково циліндра, шпонок напрямних, днища і обтічника і містить опору, що встановлена на плиті монтажній, виконану кільцевою з внутрішньою порожниною, кільце настановне, встановлене на опорі, гвинти настановні, встановлені в кільці настановному і укручені в отвори верхнього фланця корпусу робочого колеса, упор, встановлений і закріплений на пальці важеля; цапфу монтажну, встановлену у вікні корпусу робочого колеса; шпильку монтажну, встановлену в одному з кронштейнів на нижньому фланці корпусу робочого колеса і укручену в отвір важеля; опору-стояк, що встановлена на плиті монтажній, і упори, встановлені на поверхні корпусу робочого колеса.

Текст

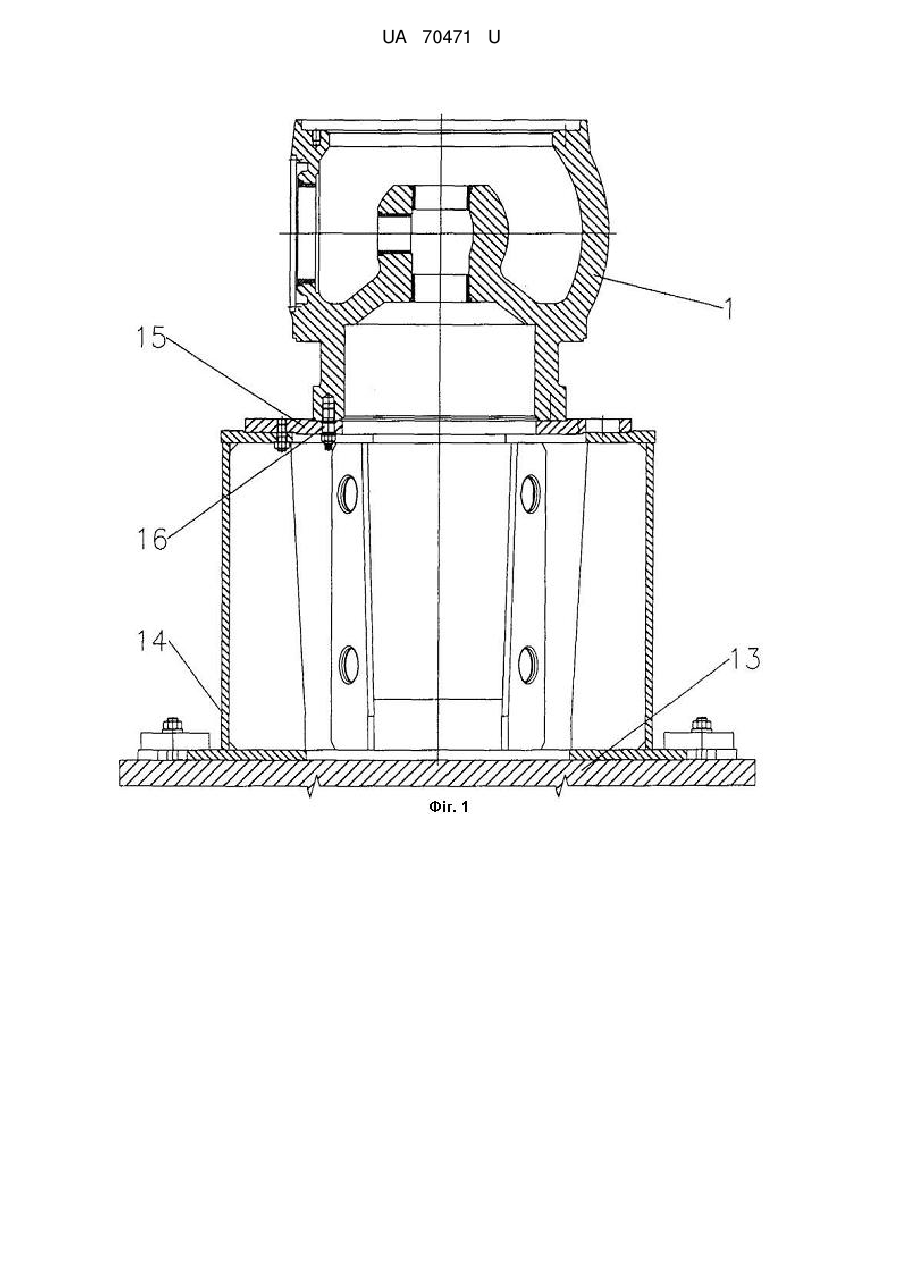

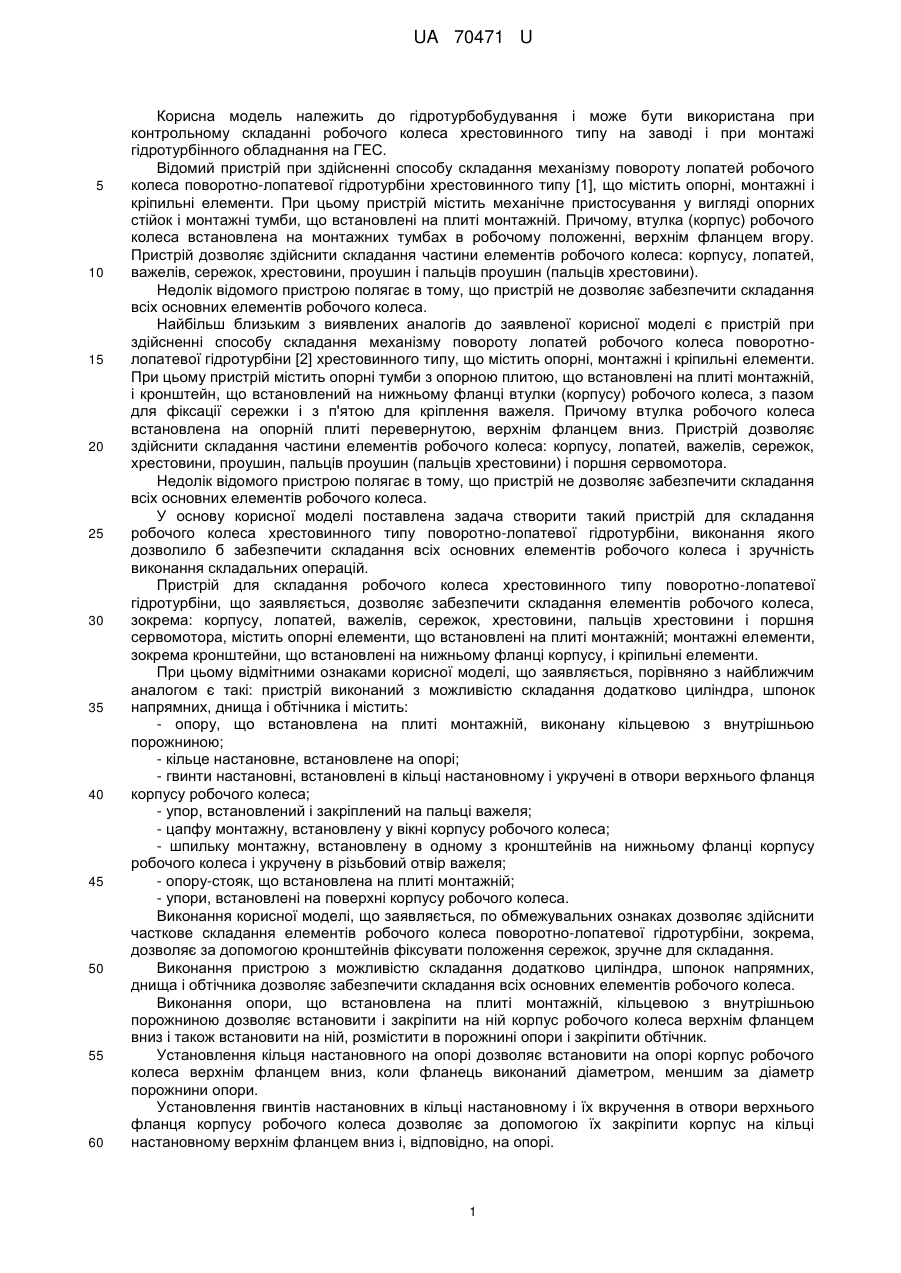

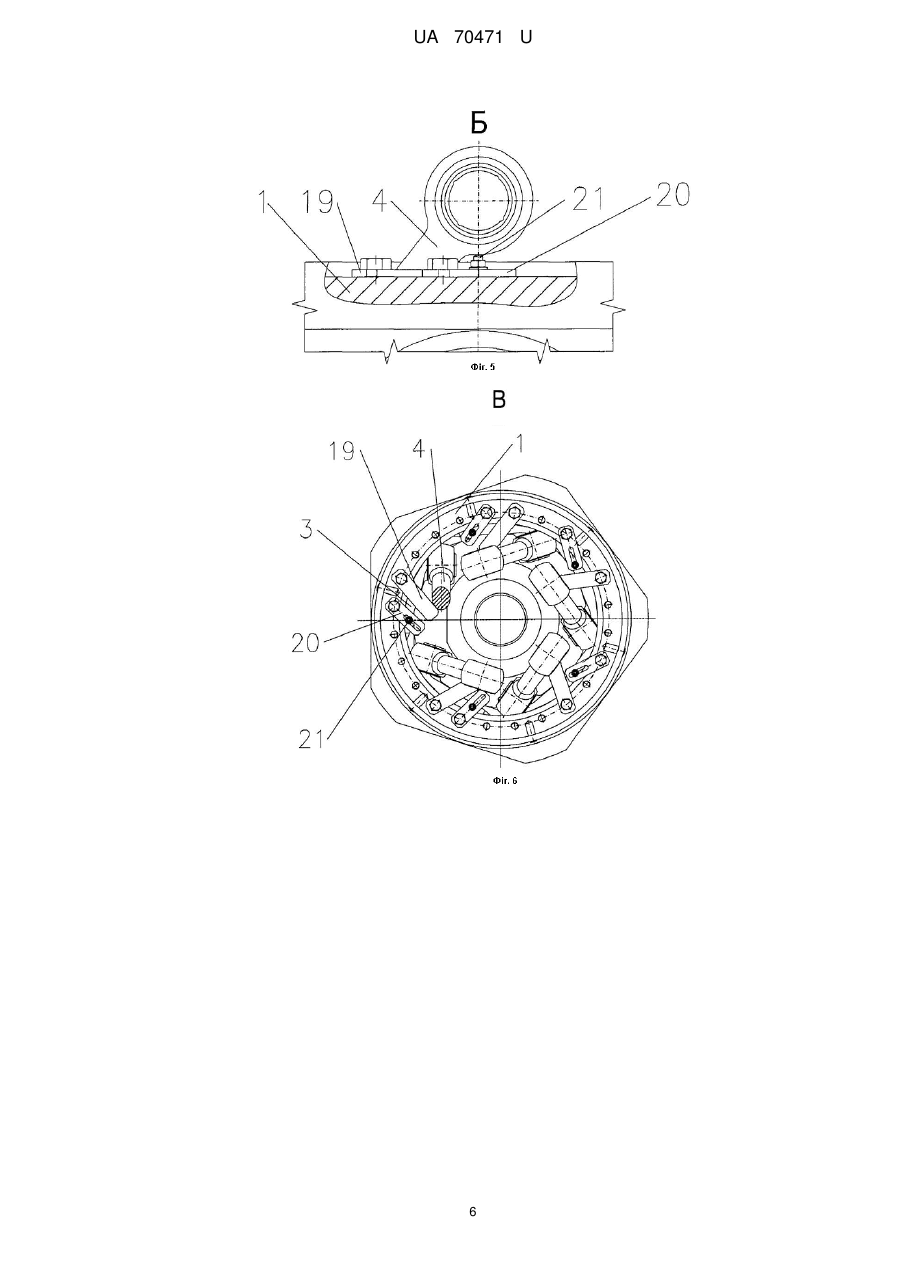

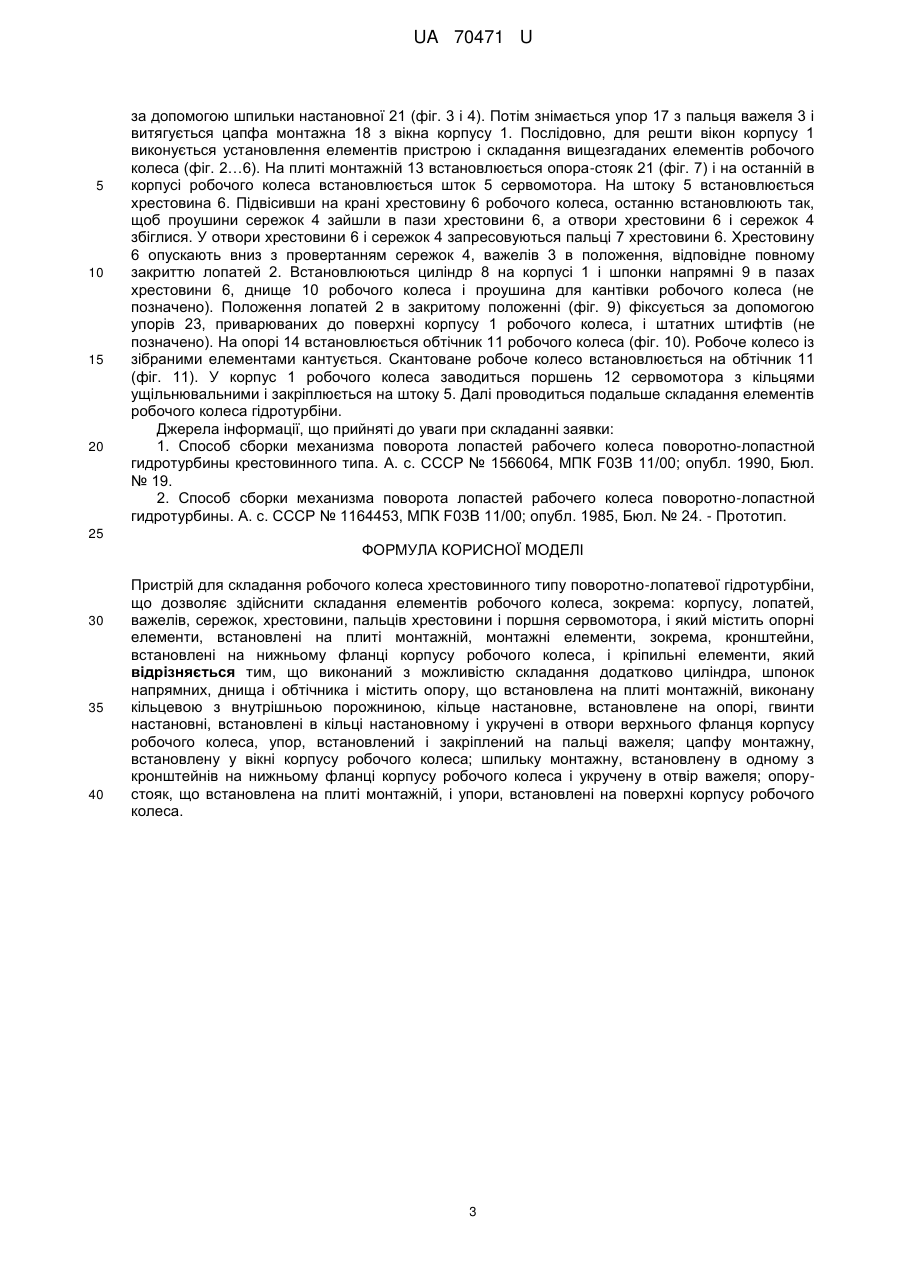

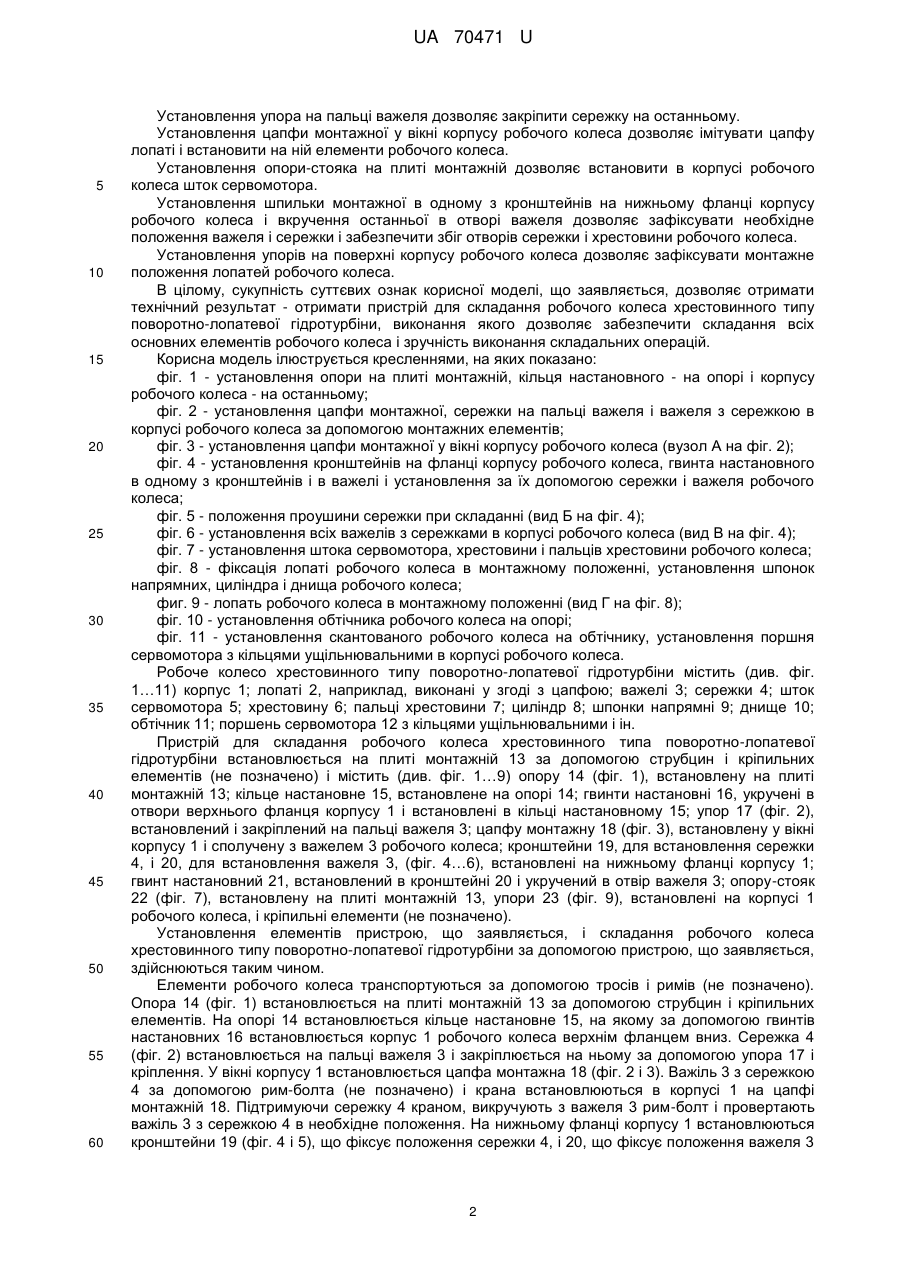

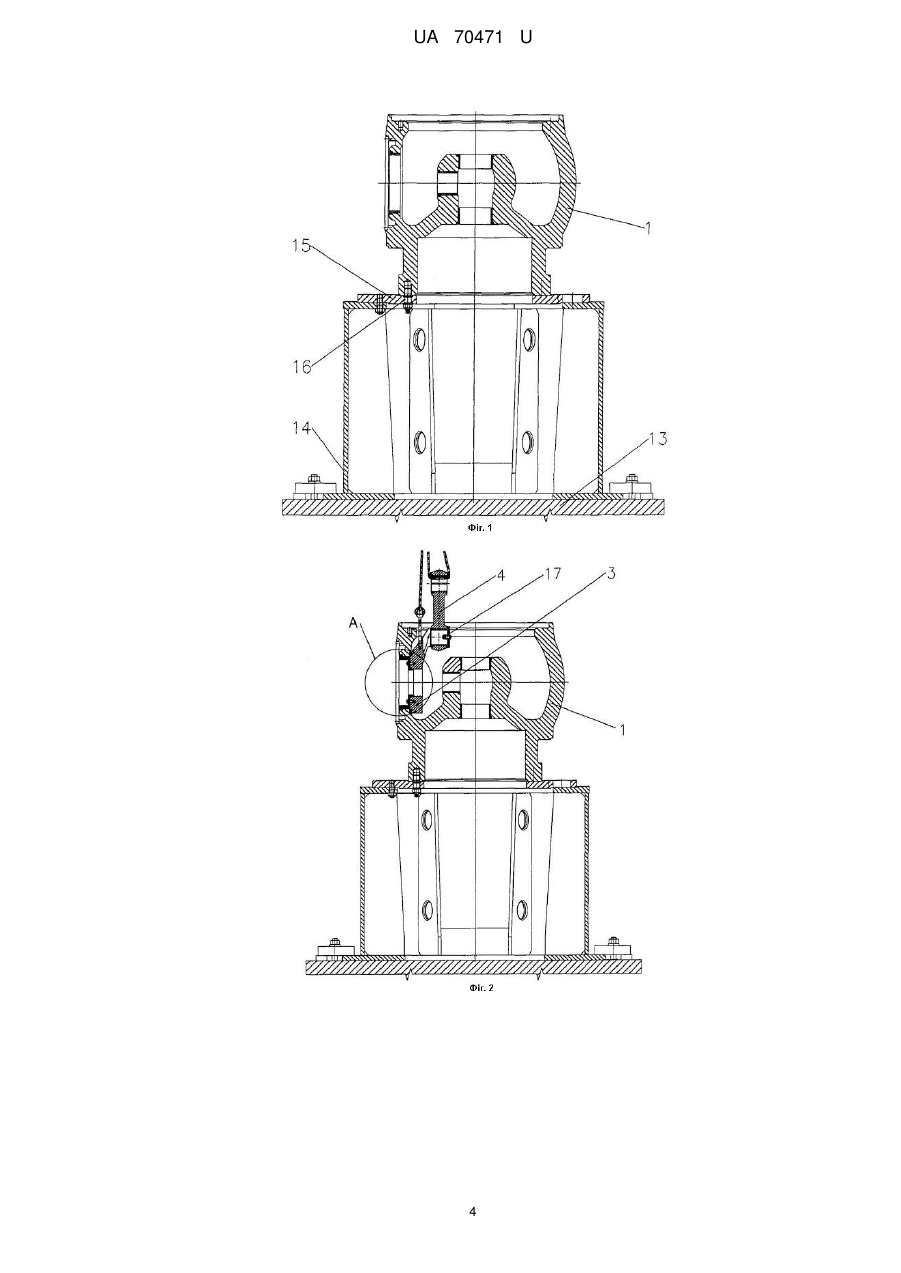

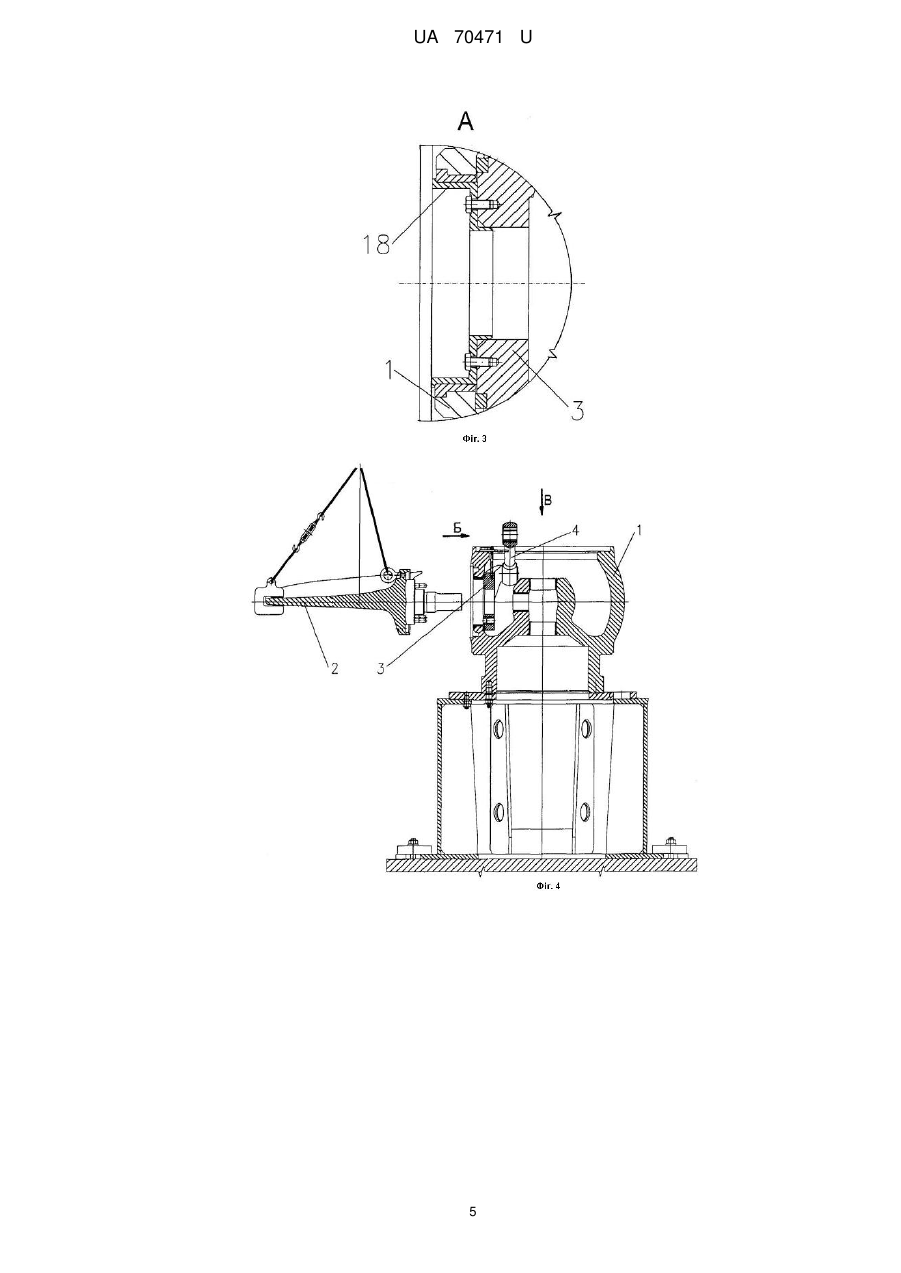

Реферат: Пристрій для складання робочого колеса хрестовинного типу поворотно-лопатевої гідротурбіни містить опорні елементи, встановлені на плиті монтажній, монтажні елементи, кронштейни, встановлені на нижньому фланці корпусу робочого колеса, і кріпильні елементи, кільце настановне, гвинти настановні, упор, цапфу монтажну, шпильку монтажну, опору-стояк і упори. Опора виконана кільцевою з внутрішньою порожниною. UA 70471 U (12) UA 70471 U UA 70471 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідротурбобудування і може бути використана при контрольному складанні робочого колеса хрестовинного типу на заводі і при монтажі гідротурбінного обладнання на ГЕС. Відомий пристрій при здійсненні способу складання механізму повороту лопатей робочого колеса поворотно-лопатевої гідротурбіни хрестовинного типу [1], що містить опорні, монтажні і кріпильні елементи. При цьому пристрій містить механічне пристосування у вигляді опорних стійок і монтажні тумби, що встановлені на плиті монтажній. Причому, втулка (корпус) робочого колеса встановлена на монтажних тумбах в робочому положенні, верхнім фланцем вгору. Пристрій дозволяє здійснити складання частини елементів робочого колеса: корпусу, лопатей, важелів, сережок, хрестовини, проушин і пальців проушин (пальців хрестовини). Недолік відомого пристрою полягає в тому, що пристрій не дозволяє забезпечити складання всіх основних елементів робочого колеса. Найбільш близьким з виявлених аналогів до заявленої корисної моделі є пристрій при здійсненні способу складання механізму повороту лопатей робочого колеса поворотнолопатевої гідротурбіни [2] хрестовинного типу, що містить опорні, монтажні і кріпильні елементи. При цьому пристрій містить опорні тумби з опорною плитою, що встановлені на плиті монтажній, і кронштейн, що встановлений на нижньому фланці втулки (корпусу) робочого колеса, з пазом для фіксації сережки і з п'ятою для кріплення важеля. Причому втулка робочого колеса встановлена на опорній плиті перевернутою, верхнім фланцем вниз. Пристрій дозволяє здійснити складання частини елементів робочого колеса: корпусу, лопатей, важелів, сережок, хрестовини, проушин, пальців проушин (пальців хрестовини) і поршня сервомотора. Недолік відомого пристрою полягає в тому, що пристрій не дозволяє забезпечити складання всіх основних елементів робочого колеса. У основу корисної моделі поставлена задача створити такий пристрій для складання робочого колеса хрестовинного типу поворотно-лопатевої гідротурбіни, виконання якого дозволило б забезпечити складання всіх основних елементів робочого колеса і зручність виконання складальних операцій. Пристрій для складання робочого колеса хрестовинного типу поворотно-лопатевої гідротурбіни, що заявляється, дозволяє забезпечити складання елементів робочого колеса, зокрема: корпусу, лопатей, важелів, сережок, хрестовини, пальців хрестовини і поршня сервомотора, містить опорні елементи, що встановлені на плиті монтажній; монтажні елементи, зокрема кронштейни, що встановлені на нижньому фланці корпусу, і кріпильні елементи. При цьому відмітними ознаками корисної моделі, що заявляється, порівняно з найближчим аналогом є такі: пристрій виконаний з можливістю складання додатково циліндра, шпонок напрямних, днища і обтічника і містить: - опору, що встановлена на плиті монтажній, виконану кільцевою з внутрішньою порожниною; - кільце настановне, встановлене на опорі; - гвинти настановні, встановлені в кільці настановному і укручені в отвори верхнього фланця корпусу робочого колеса; - упор, встановлений і закріплений на пальці важеля; - цапфу монтажну, встановлену у вікні корпусу робочого колеса; - шпильку монтажну, встановлену в одному з кронштейнів на нижньому фланці корпусу робочого колеса і укручену в різьбовий отвір важеля; - опору-стояк, що встановлена на плиті монтажній; - упори, встановлені на поверхні корпусу робочого колеса. Виконання корисної моделі, що заявляється, по обмежувальних ознаках дозволяє здійснити часткове складання елементів робочого колеса поворотно-лопатевої гідротурбіни, зокрема, дозволяє за допомогою кронштейнів фіксувати положення сережок, зручне для складання. Виконання пристрою з можливістю складання додатково циліндра, шпонок напрямних, днища і обтічника дозволяє забезпечити складання всіх основних елементів робочого колеса. Виконання опори, що встановлена на плиті монтажній, кільцевою з внутрішньою порожниною дозволяє встановити і закріпити на ній корпус робочого колеса верхнім фланцем вниз і також встановити на ній, розмістити в порожнині опори і закріпити обтічник. Установлення кільця настановного на опорі дозволяє встановити на опорі корпус робочого колеса верхнім фланцем вниз, коли фланець виконаний діаметром, меншим за діаметр порожнини опори. Установлення гвинтів настановних в кільці настановному і їх вкручення в отвори верхнього фланця корпусу робочого колеса дозволяє за допомогою їх закріпити корпус на кільці настановному верхнім фланцем вниз і, відповідно, на опорі. 1 UA 70471 U 5 10 15 20 25 30 35 40 45 50 55 60 Установлення упора на пальці важеля дозволяє закріпити сережку на останньому. Установлення цапфи монтажної у вікні корпусу робочого колеса дозволяє імітувати цапфу лопаті і встановити на ній елементи робочого колеса. Установлення опори-стояка на плиті монтажній дозволяє встановити в корпусі робочого колеса шток сервомотора. Установлення шпильки монтажної в одному з кронштейнів на нижньому фланці корпусу робочого колеса і вкручення останньої в отворі важеля дозволяє зафіксувати необхідне положення важеля і сережки і забезпечити збіг отворів сережки і хрестовини робочого колеса. Установлення упорів на поверхні корпусу робочого колеса дозволяє зафіксувати монтажне положення лопатей робочого колеса. В цілому, сукупність суттєвих ознак корисної моделі, що заявляється, дозволяє отримати технічний результат - отримати пристрій для складання робочого колеса хрестовинного типу поворотно-лопатевої гідротурбіни, виконання якого дозволяє забезпечити складання всіх основних елементів робочого колеса і зручність виконання складальних операцій. Корисна модель ілюструється кресленнями, на яких показано: фіг. 1 - установлення опори на плиті монтажній, кільця настановного - на опорі і корпусу робочого колеса - на останньому; фіг. 2 - установлення цапфи монтажної, сережки на пальці важеля і важеля з сережкою в корпусі робочого колеса за допомогою монтажних елементів; фіг. 3 - установлення цапфи монтажної у вікні корпусу робочого колеса (вузол А на фіг. 2); фіг. 4 - установлення кронштейнів на фланці корпусу робочого колеса, гвинта настановного в одному з кронштейнів і в важелі і установлення за їх допомогою сережки і важеля робочого колеса; фіг. 5 - положення проушини сережки при складанні (вид Б на фіг. 4); фіг. 6 - установлення всіх важелів з сережками в корпусі робочого колеса (вид В на фіг. 4); фіг. 7 - установлення штока сервомотора, хрестовини і пальців хрестовини робочого колеса; фіг. 8 - фіксація лопаті робочого колеса в монтажному положенні, установлення шпонок напрямних, циліндра і днища робочого колеса; фиг. 9 - лопать робочого колеса в монтажному положенні (вид Г на фіг. 8); фіг. 10 - установлення обтічника робочого колеса на опорі; фіг. 11 - установлення скантованого робочого колеса на обтічнику, установлення поршня сервомотора з кільцями ущільнювальними в корпусі робочого колеса. Робоче колесо хрестовинного типу поворотно-лопатевої гідротурбіни містить (див. фіг. 1…11) корпус 1; лопаті 2, наприклад, виконані у згоді з цапфою; важелі 3; сережки 4; шток сервомотора 5; хрестовину 6; пальці хрестовини 7; циліндр 8; шпонки напрямні 9; днище 10; обтічник 11; поршень сервомотора 12 з кільцями ущільнювальними і ін. Пристрій для складання робочого колеса хрестовинного типа поворотно-лопатевої гідротурбіни встановлюється на плиті монтажній 13 за допомогою струбцин і кріпильних елементів (не позначено) і містить (див. фіг. 1…9) опору 14 (фіг. 1), встановлену на плиті монтажній 13; кільце настановне 15, встановлене на опорі 14; гвинти настановні 16, укручені в отвори верхнього фланця корпусу 1 і встановлені в кільці настановному 15; упор 17 (фіг. 2), встановлений і закріплений на пальці важеля 3; цапфу монтажну 18 (фіг. 3), встановлену у вікні корпусу 1 і сполучену з важелем 3 робочого колеса; кронштейни 19, для встановлення сережки 4, і 20, для встановлення важеля 3, (фіг. 4…6), встановлені на нижньому фланці корпусу 1; гвинт настановний 21, встановлений в кронштейні 20 і укручений в отвір важеля 3; опору-стояк 22 (фіг. 7), встановлену на плиті монтажній 13, упори 23 (фіг. 9), встановлені на корпусі 1 робочого колеса, і кріпильні елементи (не позначено). Установлення елементів пристрою, що заявляється, і складання робочого колеса хрестовинного типу поворотно-лопатевої гідротурбіни за допомогою пристрою, що заявляється, здійснюються таким чином. Елементи робочого колеса транспортуються за допомогою тросів і римів (не позначено). Опора 14 (фіг. 1) встановлюється на плиті монтажній 13 за допомогою струбцин і кріпильних елементів. На опорі 14 встановлюється кільце настановне 15, на якому за допомогою гвинтів настановних 16 встановлюється корпус 1 робочого колеса верхнім фланцем вниз. Сережка 4 (фіг. 2) встановлюється на пальці важеля 3 і закріплюється на ньому за допомогою упора 17 і кріплення. У вікні корпусу 1 встановлюється цапфа монтажна 18 (фіг. 2 і 3). Важіль 3 з сережкою 4 за допомогою рим-болта (не позначено) і крана встановлюються в корпусі 1 на цапфі монтажній 18. Підтримуючи сережку 4 краном, викручують з важеля 3 рим-болт і провертають важіль 3 з сережкою 4 в необхідне положення. На нижньому фланці корпусу 1 встановлюються кронштейни 19 (фіг. 4 і 5), що фіксує положення сережки 4, і 20, що фіксує положення важеля 3 2 UA 70471 U 5 10 15 20 за допомогою шпильки настановної 21 (фіг. 3 і 4). Потім знімається упор 17 з пальця важеля 3 і витягується цапфа монтажна 18 з вікна корпусу 1. Послідовно, для решти вікон корпусу 1 виконується установлення елементів пристрою і складання вищезгаданих елементів робочого колеса (фіг. 2…6). На плиті монтажній 13 встановлюється опора-стояк 21 (фіг. 7) і на останній в корпусі робочого колеса встановлюється шток 5 сервомотора. На штоку 5 встановлюється хрестовина 6. Підвісивши на крані хрестовину 6 робочого колеса, останню встановлюють так, щоб проушини сережок 4 зайшли в пази хрестовини 6, а отвори хрестовини 6 і сережок 4 збіглися. У отвори хрестовини 6 і сережок 4 запресовуються пальці 7 хрестовини 6. Хрестовину 6 опускають вниз з провертанням сережок 4, важелів 3 в положення, відповідне повному закриттю лопатей 2. Встановлюються циліндр 8 на корпусі 1 і шпонки напрямні 9 в пазах хрестовини 6, днище 10 робочого колеса і проушина для кантівки робочого колеса (не позначено). Положення лопатей 2 в закритому положенні (фіг. 9) фіксується за допомогою упорів 23, приварюваних до поверхні корпусу 1 робочого колеса, і штатних штифтів (не позначено). На опорі 14 встановлюється обтічник 11 робочого колеса (фіг. 10). Робоче колесо із зібраними елементами кантується. Скантоване робоче колесо встановлюється на обтічник 11 (фіг. 11). У корпус 1 робочого колеса заводиться поршень 12 сервомотора з кільцями ущільнювальними і закріплюється на штоку 5. Далі проводиться подальше складання елементів робочого колеса гідротурбіни. Джерела інформації, що прийняті до уваги при складанні заявки: 1. Способ сборки механизма поворота лопастей рабочего колеса поворотно-лопастной гидротурбины крестовинного типа. А. с. СССР № 1566064, МПК F03В 11/00; опубл. 1990, Бюл. № 19. 2. Способ сборки механизма поворота лопастей рабочего колеса поворотно-лопастной гидротурбины. А. с. СССР № 1164453, МПК F03В 11/00; опубл. 1985, Бюл. № 24. - Прототип. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Пристрій для складання робочого колеса хрестовинного типу поворотно-лопатевої гідротурбіни, що дозволяє здійснити складання елементів робочого колеса, зокрема: корпусу, лопатей, важелів, сережок, хрестовини, пальців хрестовини і поршня сервомотора, і який містить опорні елементи, встановлені на плиті монтажній, монтажні елементи, зокрема, кронштейни, встановлені на нижньому фланці корпусу робочого колеса, і кріпильні елементи, який відрізняється тим, що виконаний з можливістю складання додатково циліндра, шпонок напрямних, днища і обтічника і містить опору, що встановлена на плиті монтажній, виконану кільцевою з внутрішньою порожниною, кільце настановне, встановлене на опорі, гвинти настановні, встановлені в кільці настановному і укручені в отвори верхнього фланця корпусу робочого колеса, упор, встановлений і закріплений на пальці важеля; цапфу монтажну, встановлену у вікні корпусу робочого колеса; шпильку монтажну, встановлену в одному з кронштейнів на нижньому фланці корпусу робочого колеса і укручену в отвір важеля; опорустояк, що встановлена на плиті монтажній, і упори, встановлені на поверхні корпусу робочого колеса. 3 UA 70471 U 4 UA 70471 U 5 UA 70471 U 6 UA 70471 U 7 UA 70471 U 8 UA 70471 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9

Дивитися

Додаткова інформація

Назва патенту англійською

Device for assembling of cross type impeller of rotary-blade hydro-turbine

Автори англійською

Veremeienko Ihor Stepanovych, Kolhanenko Viacheslav Ivanovych, Zudochkin Ihor Stepanovych, Sirenko Oleh Volodymyrovych, Shylov Valerii Pavlovych

Назва патенту російською

Устройство для сборки рабочего колеса крестовинного типа поворотно-лопастной гидротурбины

Автори російською

Веремеенко Игорь Степанович, Колганенко Вячеслав Иванович, Зудочкин Игорь Степанович, Сиренко Олег Владимирович, Шилов Валерий Павлович

МПК / Мітки

МПК: F03B 11/00

Мітки: пристрій, гідротурбіни, складання, поворотно-лопатевої, колеса, робочого, типу, хрестовинного
