Геліосушарка для овочів і фруктів

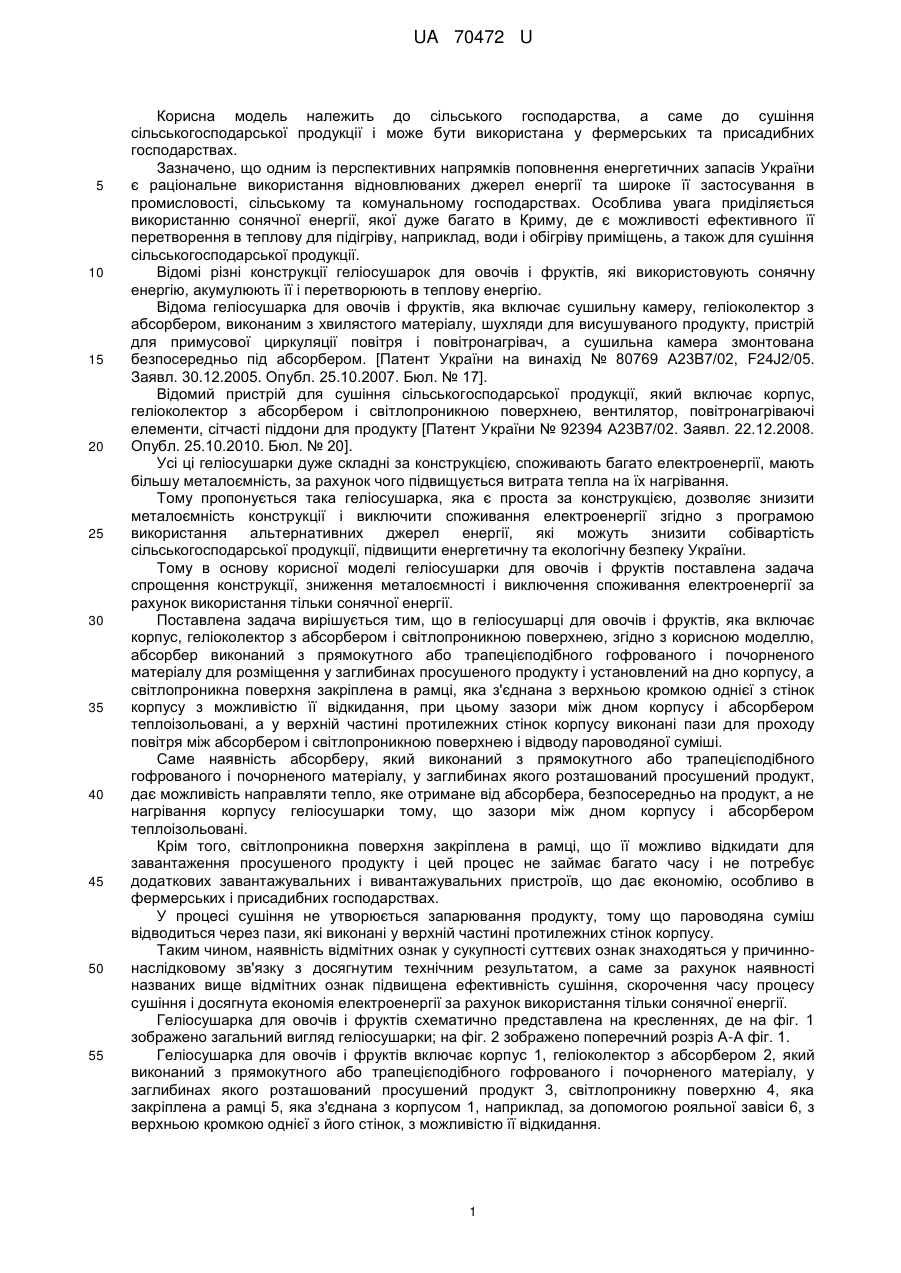

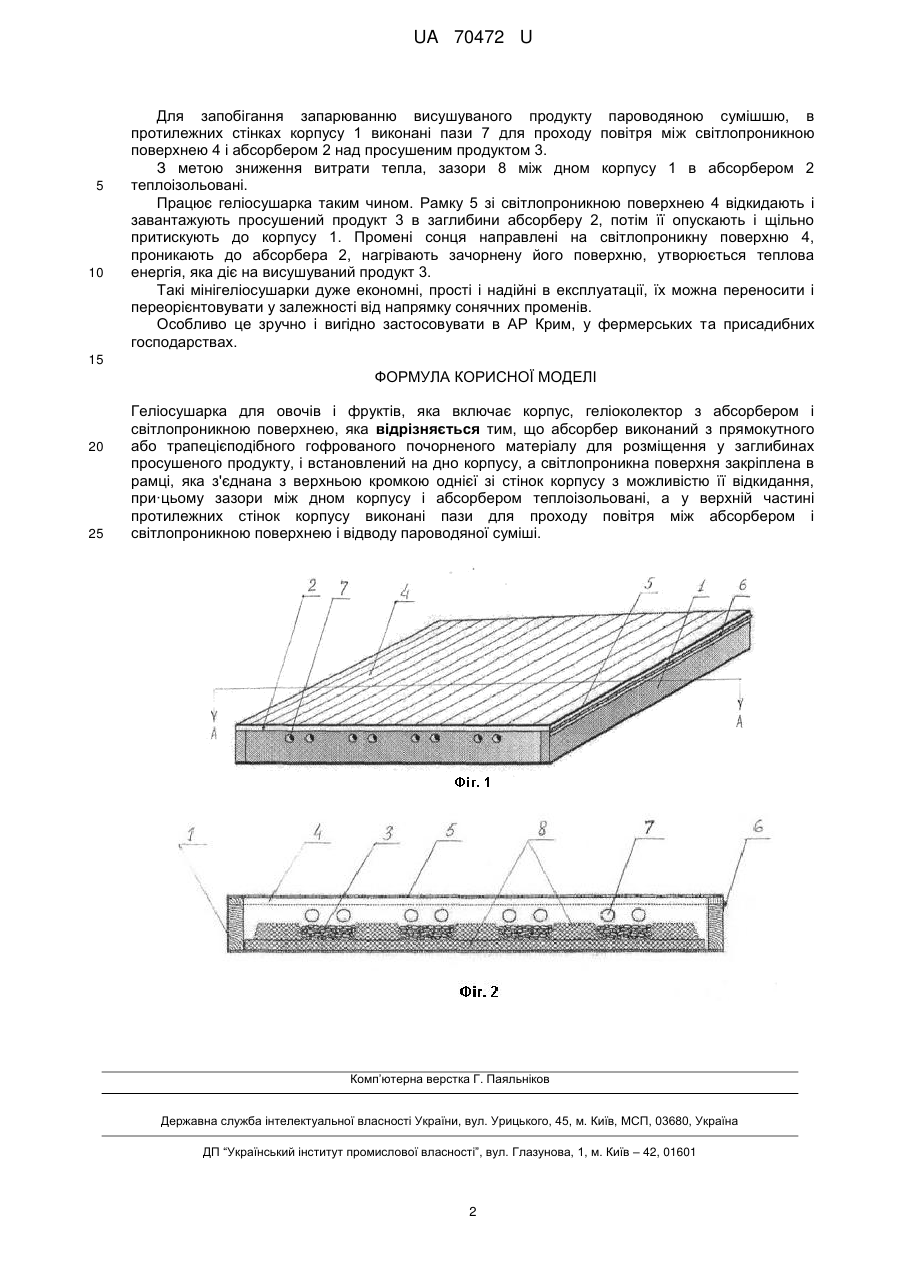

Реферат: фруктів включає корпус, геліоколектор з абсорбером і UA 70472 U Геліосушарка для овочів і світлопроникною поверхнею. UA 70472 U UA 70472 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до сушіння сільськогосподарської продукції і може бути використана у фермерських та присадибних господарствах. Зазначено, що одним із перспективних напрямків поповнення енергетичних запасів України є раціональне використання відновлюваних джерел енергії та широке її застосування в промисловості, сільському та комунальному господарствах. Особлива увага приділяється використанню сонячної енергії, якої дуже багато в Криму, де є можливості ефективного її перетворення в теплову для підігріву, наприклад, води і обігріву приміщень, а також для сушіння сільськогосподарської продукції. Відомі різні конструкції геліосушарок для овочів і фруктів, які використовують сонячну енергію, акумулюють її і перетворюють в теплову енергію. Відома геліосушарка для овочів і фруктів, яка включає сушильну камеру, геліоколектор з абсорбером, виконаним з хвилястого матеріалу, шухляди для висушуваного продукту, пристрій для примусової циркуляції повітря і повітронагрівач, а сушильна камера змонтована безпосередньо під абсорбером. [Патент України на винахід № 80769 А23В7/02, F24J2/05. Заявл. 30.12.2005. Опубл. 25.10.2007. Бюл. № 17]. Відомий пристрій для сушіння сільськогосподарської продукції, який включає корпус, геліоколектор з абсорбером і світлопроникною поверхнею, вентилятор, повітронагріваючі елементи, сітчасті піддони для продукту [Патент України № 92394 А23В7/02. Заявл. 22.12.2008. Опубл. 25.10.2010. Бюл. № 20]. Усі ці геліосушарки дуже складні за конструкцією, споживають багато електроенергії, мають більшу металоємність, за рахунок чого підвищується витрата тепла на їх нагрівання. Тому пропонується така геліосушарка, яка є проста за конструкцією, дозволяє знизити металоємність конструкції і виключити споживання електроенергії згідно з програмою використання альтернативних джерел енергії, які можуть знизити собівартість сільськогосподарської продукції, підвищити енергетичну та екологічну безпеку України. Тому в основу корисної моделі геліосушарки для овочів і фруктів поставлена задача спрощення конструкції, зниження металоємності і виключення споживання електроенергії за рахунок використання тільки сонячної енергії. Поставлена задача вирішується тим, що в геліосушарці для овочів і фруктів, яка включає корпус, геліоколектор з абсорбером і світлопроникною поверхнею, згідно з корисною моделлю, абсорбер виконаний з прямокутного або трапецієподібного гофрованого і почорненого матеріалу для розміщення у заглибинах просушеного продукту і установлений на дно корпусу, а світлопроникна поверхня закріплена в рамці, яка з'єднана з верхньою кромкою однієї з стінок корпусу з можливістю її відкидання, при цьому зазори між дном корпусу і абсорбером теплоізольовані, а у верхній частині протилежних стінок корпусу виконані пази для проходу повітря між абсорбером і світлопроникною поверхнею і відводу пароводяної суміші. Саме наявність абсорберу, який виконаний з прямокутного або трапецієподібного гофрованого і почорненого матеріалу, у заглибинах якого розташований просушений продукт, дає можливість направляти тепло, яке отримане від абсорбера, безпосередньо на продукт, а не нагрівання корпусу геліосушарки тому, що зазори між дном корпусу і абсорбером теплоізольовані. Крім того, світлопроникна поверхня закріплена в рамці, що її можливо відкидати для завантаження просушеного продукту і цей процес не займає багато часу і не потребує додаткових завантажувальних і вивантажувальних пристроїв, що дає економію, особливо в фермерських і присадибних господарствах. У процесі сушіння не утворюється запарювання продукту, тому що пароводяна суміш відводиться через пази, які виконані у верхній частині протилежних стінок корпусу. Таким чином, наявність відмітних ознак у сукупності суттєвих ознак знаходяться у причиннонаслідковому зв'язку з досягнутим технічним результатом, а саме за рахунок наявності названих вище відмітних ознак підвищена ефективність сушіння, скорочення часу процесу сушіння і досягнута економія електроенергії за рахунок використання тільки сонячної енергії. Геліосушарка для овочів і фруктів схематично представлена на кресленнях, де на фіг. 1 зображено загальний вигляд геліосушарки; на фіг. 2 зображено поперечний розріз А-А фіг. 1. Геліосушарка для овочів і фруктів включає корпус 1, геліоколектор з абсорбером 2, який виконаний з прямокутного або трапецієподібного гофрованого і почорненого матеріалу, у заглибинах якого розташований просушений продукт 3, світлопроникну поверхню 4, яка закріплена а рамці 5, яка з'єднана з корпусом 1, наприклад, за допомогою рояльної завіси 6, з верхньою кромкою однієї з його стінок, з можливістю її відкидання. 1 UA 70472 U 5 10 Для запобігання запарюванню висушуваного продукту пароводяною сумішшю, в протилежних стінках корпусу 1 виконані пази 7 для проходу повітря між світлопроникною поверхнею 4 і абсорбером 2 над просушеним продуктом 3. З метою зниження витрати тепла, зазори 8 між дном корпусу 1 в абсорбером 2 теплоізольовані. Працює геліосушарка таким чином. Рамку 5 зі світлопроникною поверхнею 4 відкидають і завантажують просушений продукт 3 в заглибини абсорберу 2, потім її опускають і щільно притискують до корпусу 1. Промені сонця направлені на світлопроникну поверхню 4, проникають до абсорбера 2, нагрівають зачорнену його поверхню, утворюється теплова енергія, яка діє на висушуваний продукт 3. Такі мінігеліосушарки дуже економні, прості і надійні в експлуатації, їх можна переносити і переорієнтовувати у залежності від напрямку сонячних променів. Особливо це зручно і вигідно застосовувати в АР Крим, у фермерських та присадибних господарствах. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Геліосушарка для овочів і фруктів, яка включає корпус, геліоколектор з абсорбером і світлопроникною поверхнею, яка відрізняється тим, що абсорбер виконаний з прямокутного або трапецієподібного гофрованого почорненого матеріалу для розміщення у заглибинах просушеного продукту, і встановлений на дно корпусу, а світлопроникна поверхня закріплена в рамці, яка з'єднана з верхньою кромкою однієї зі стінок корпусу з можливістю її відкидання, при·цьому зазори між дном корпусу і абсорбером теплоізольовані, а у верхній частині протилежних стінок корпусу виконані пази для проходу повітря між абсорбером і світлопроникною поверхнею і відводу пароводяної суміші. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
