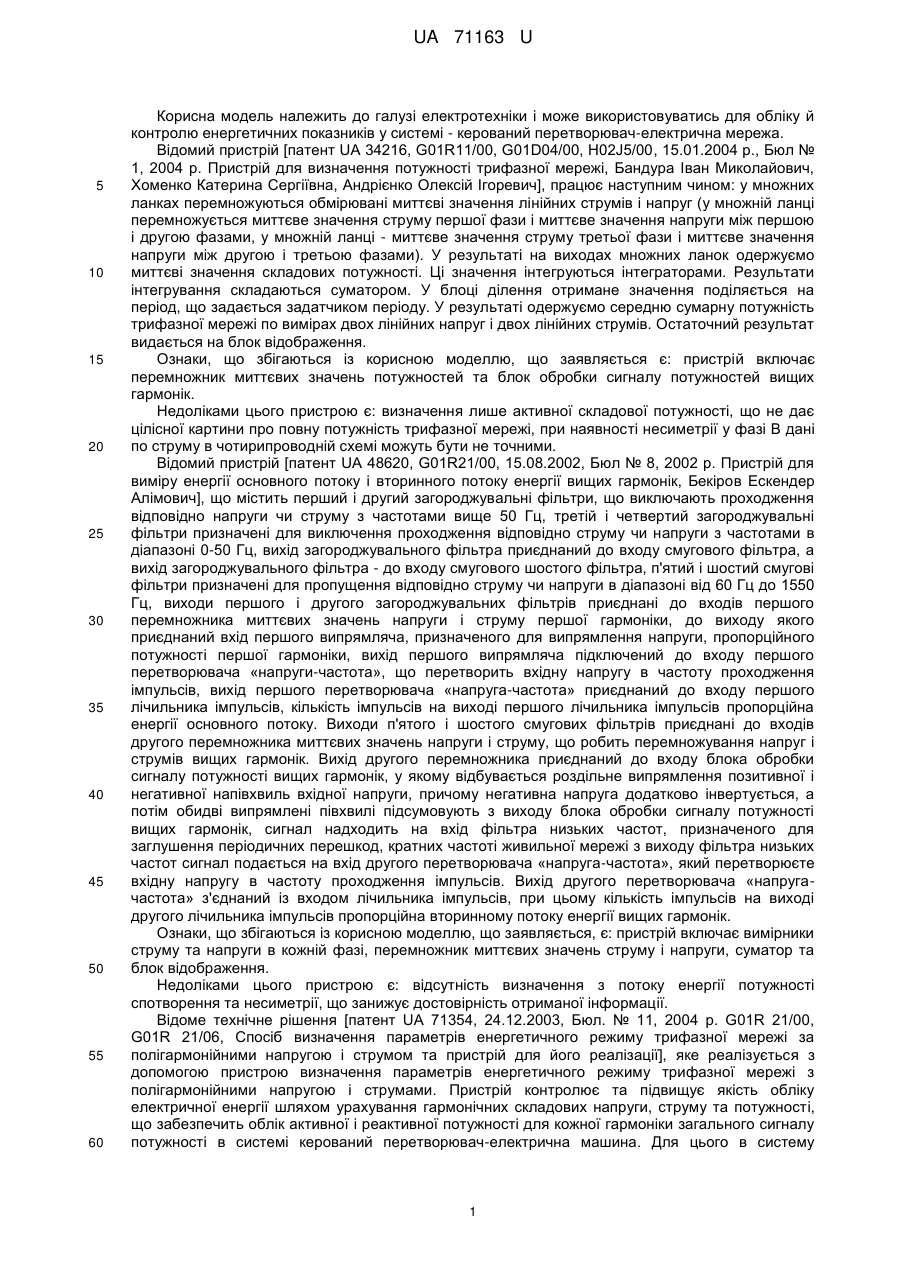

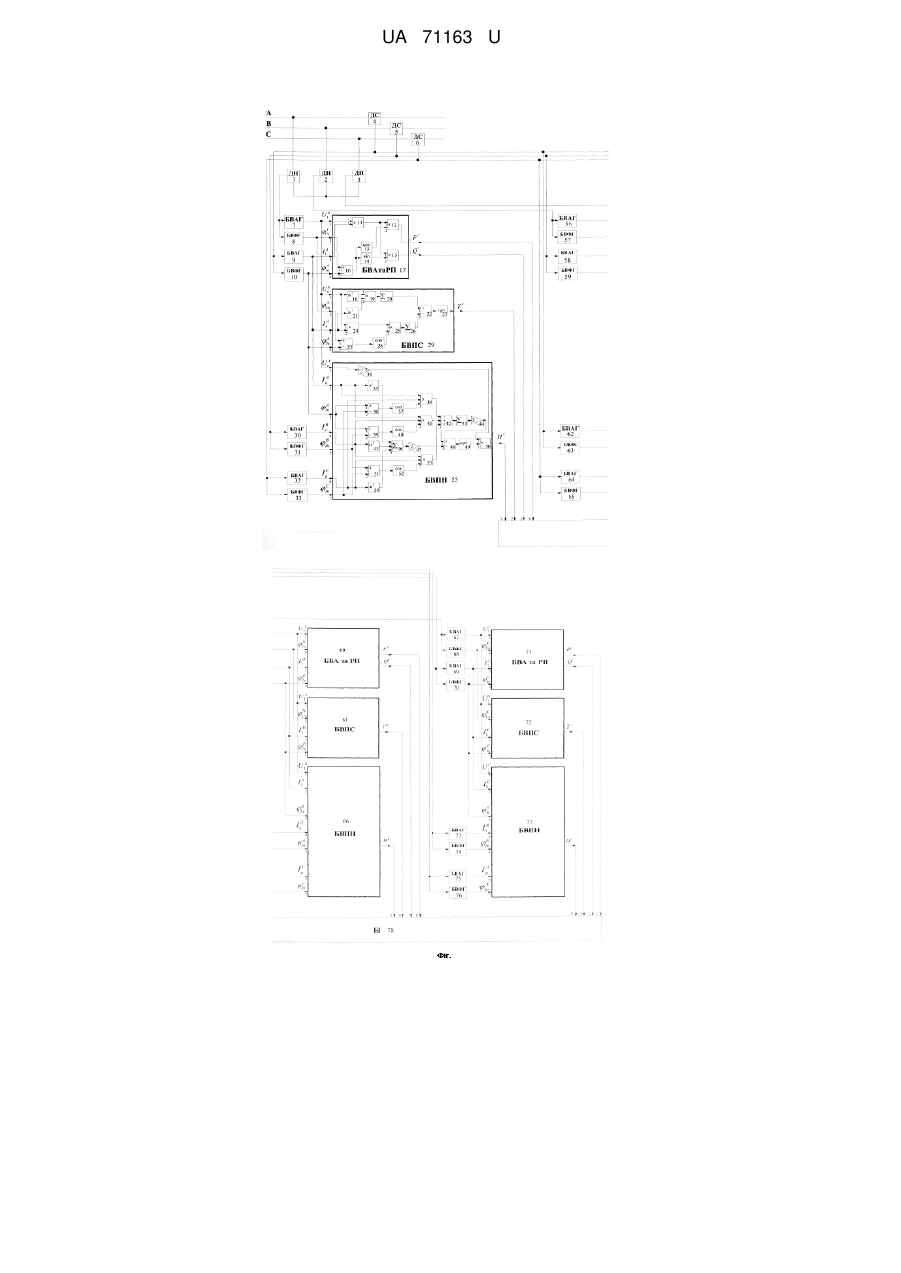

Пристрій для дослідження енергетичних показників в системі керований перетворювач-електрична мережа

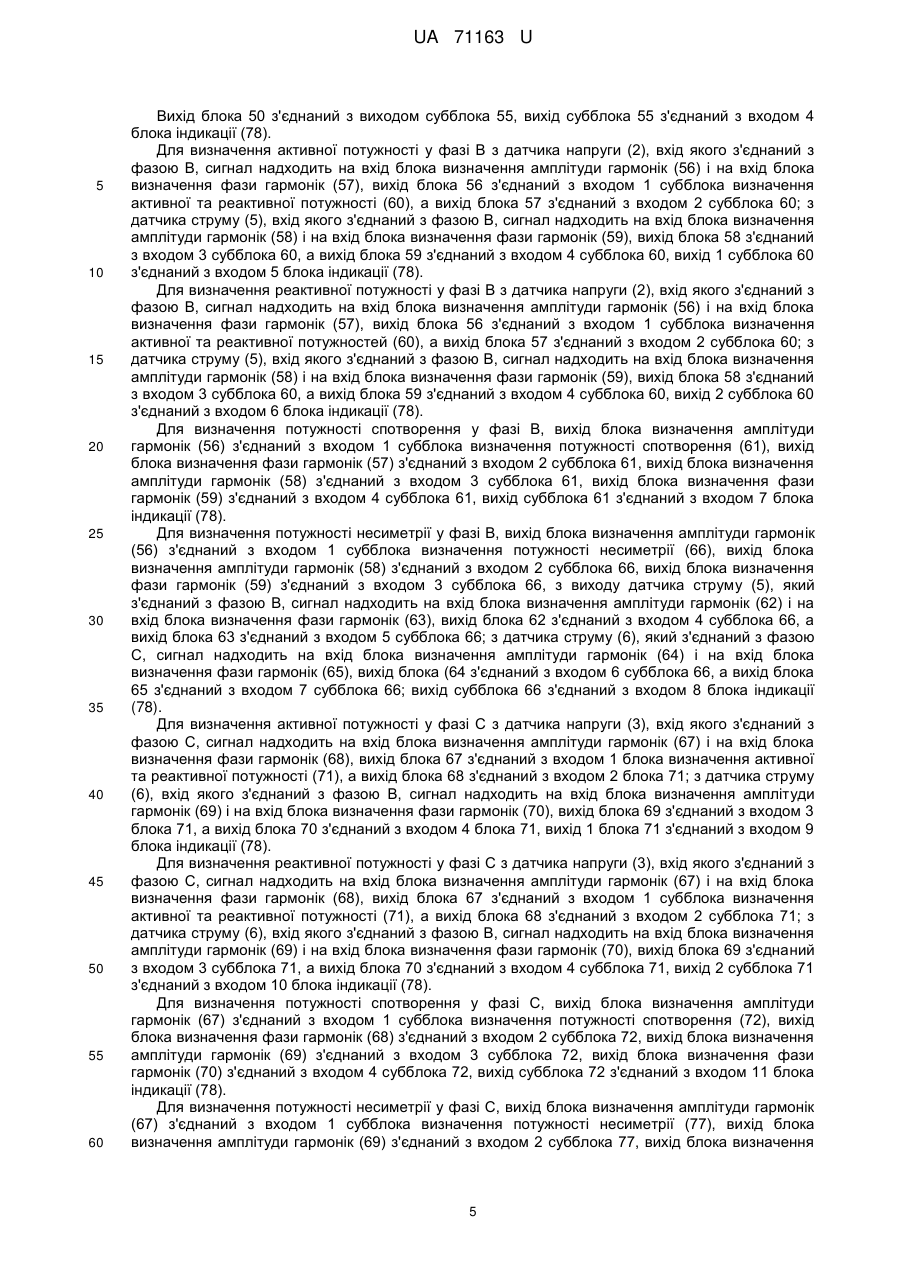

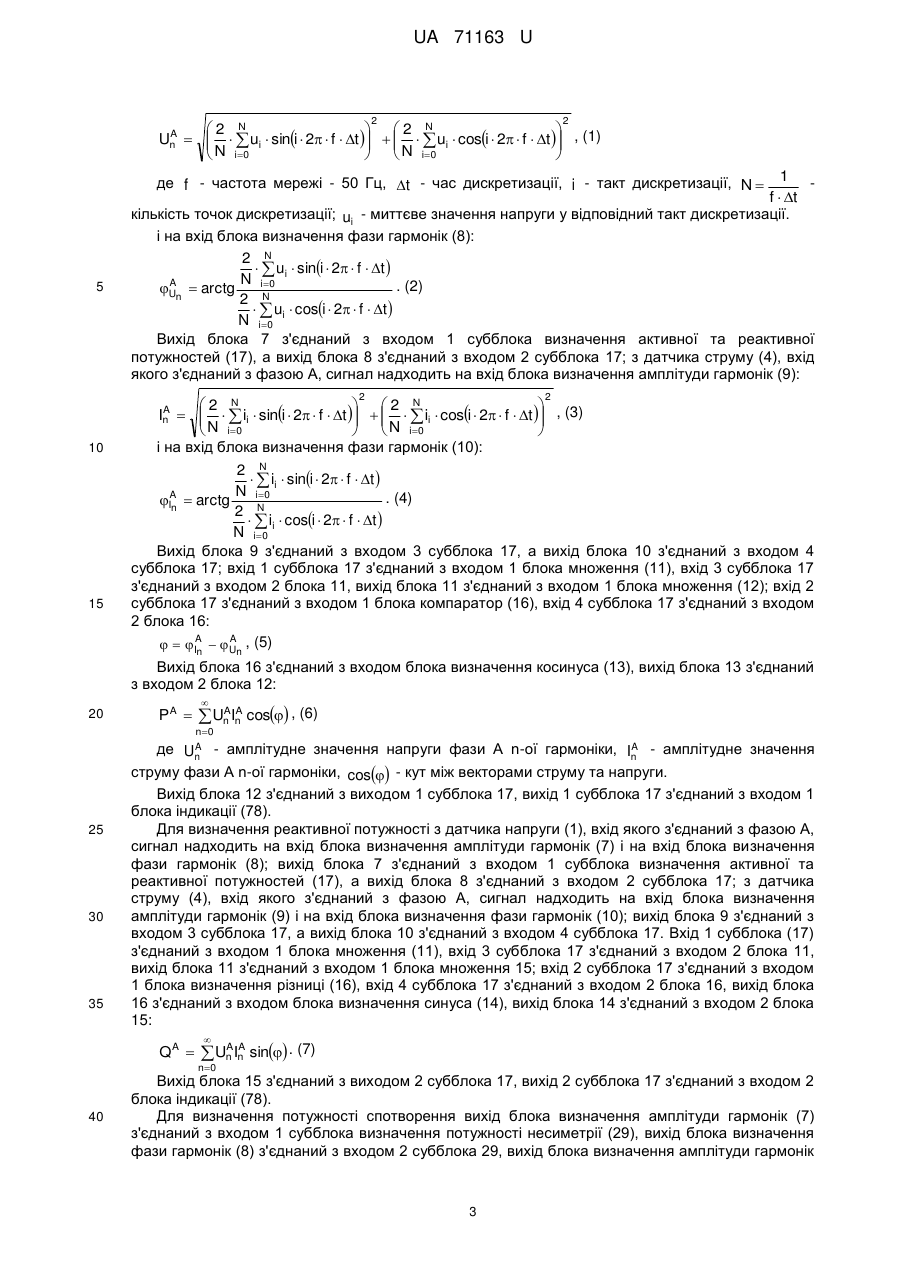

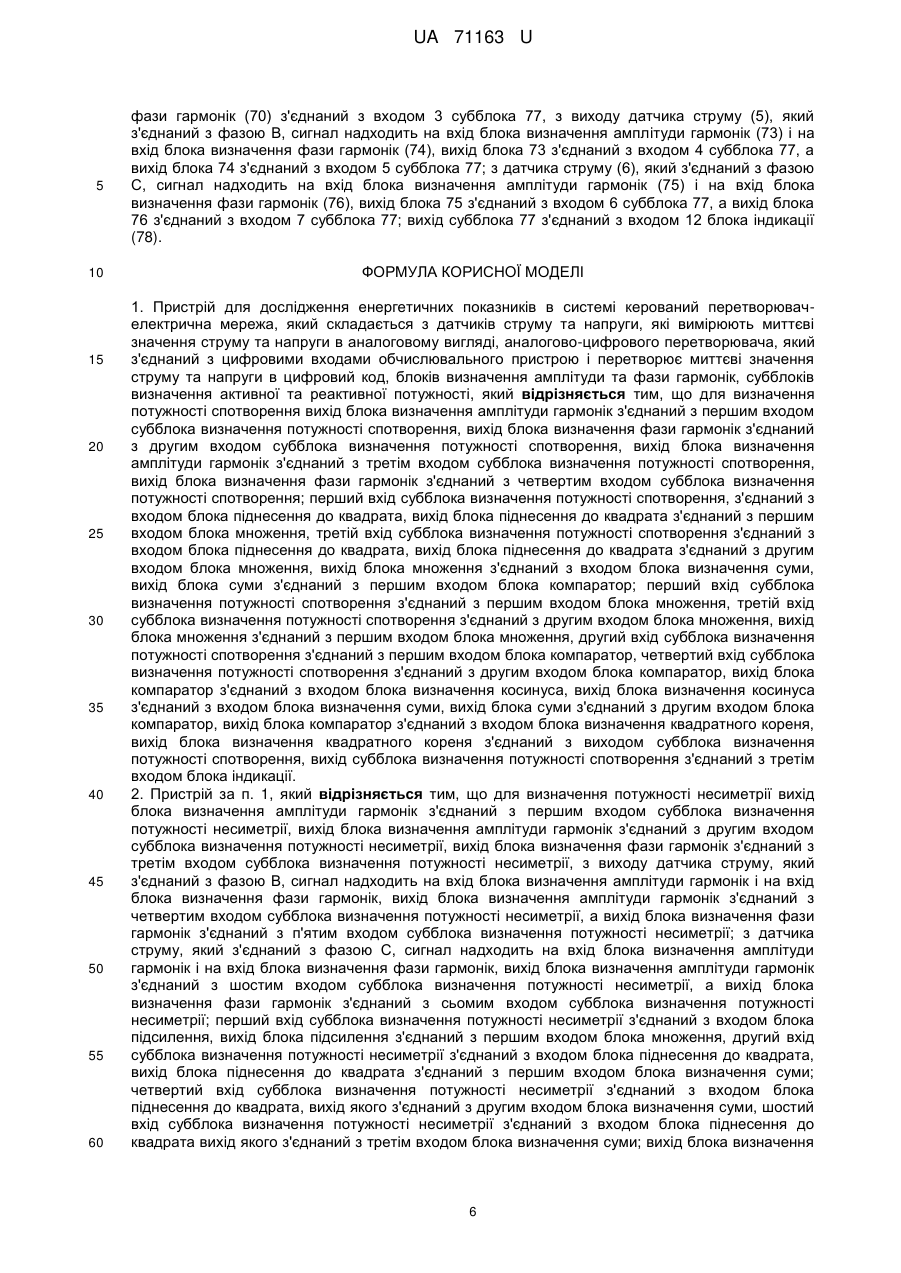

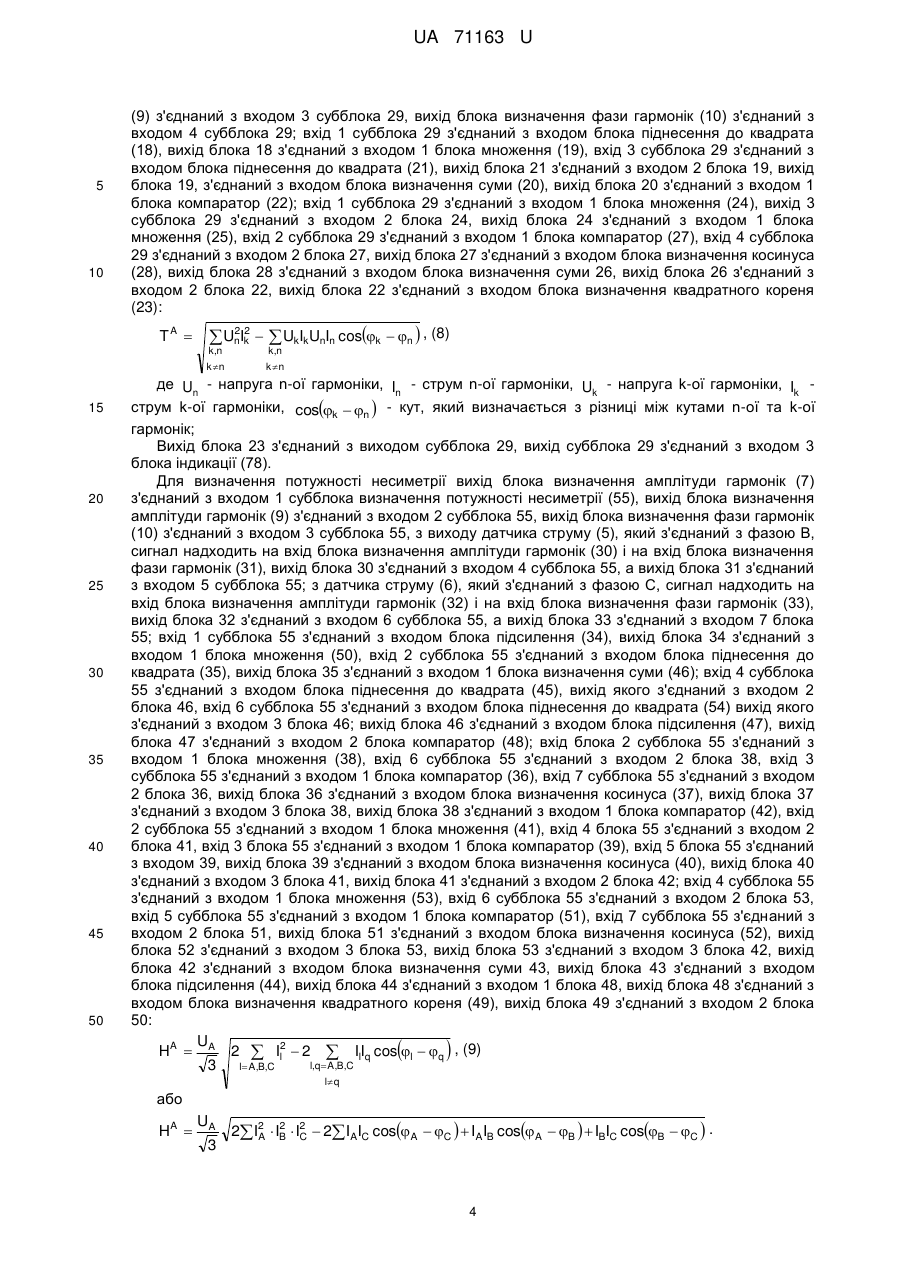

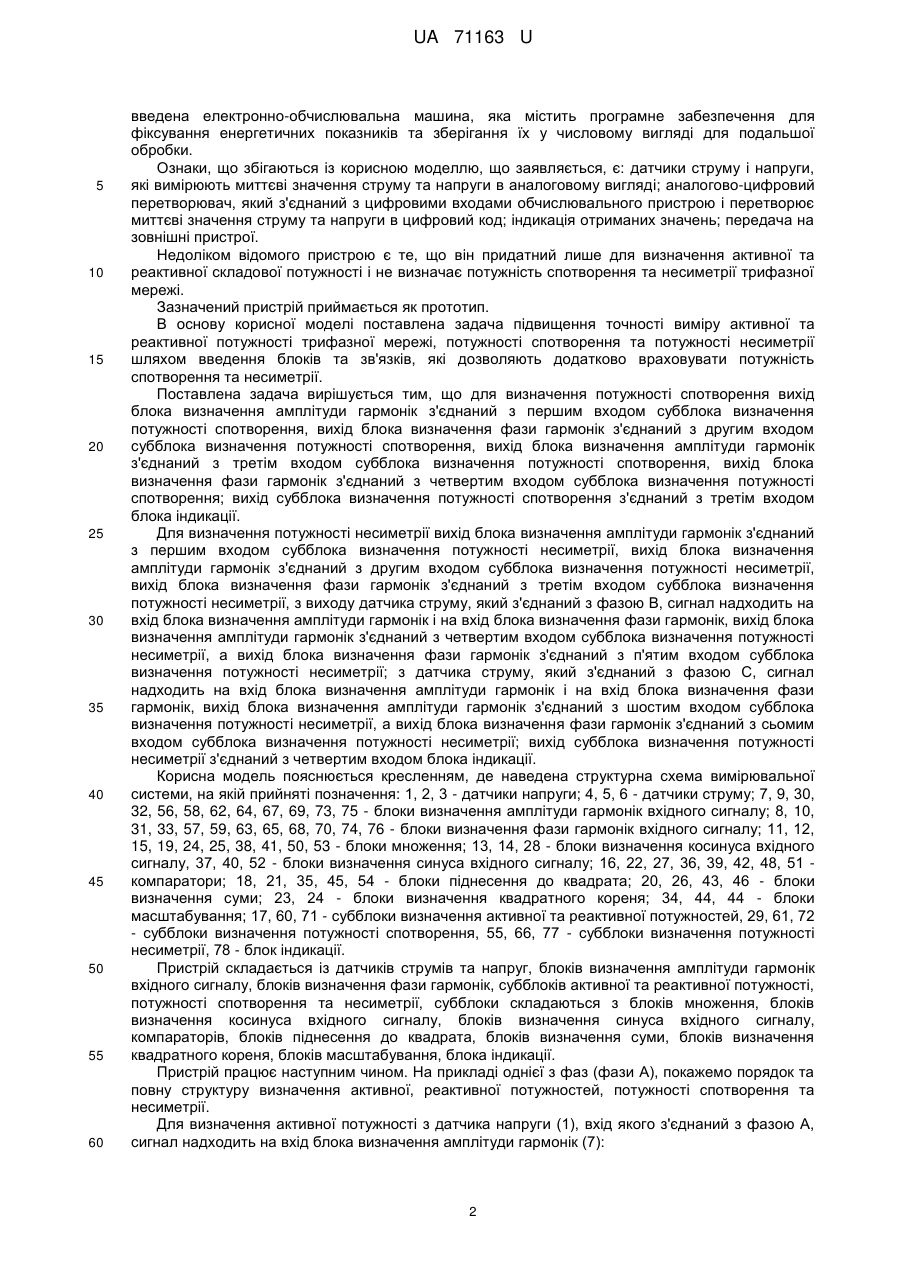

з'єднаний з входом 2 субблока 61, вихід блока визначення амплітуди гармонік (58) з'єднаний з входом 3 субблока 61, вихід блока визначення фази гармонік (59) з'єднаний з входом 4 субблока 61, вихід субблока 61 з'єднаний з входом 7 блока індикації (78). Для визначення потужності несиметрії у фазі В, вихід блока визначення амплітуди гармонік (56) з'єднаний з входом 1 субблока визначення потужності несиметрії (66), вихід блока визначення амплітуди гармонік (58) з'єднаний з входом 2 субблока 66, вихід блока визначення фази гармонік (59) з'єднаний з входом 3 субблока 66, з виходу датчика струму (5), який з'єднаний з фазою В, сигнал надходить на вхід блока визначення амплітуди гармонік (62) і на вхід блока визначення фази гармонік (63), вихід блока 62 з'єднаний з входом 4 субблока 66, а вихід блока 63 з'єднаний з входом 5 субблока 66; з датчика струму (6), який з'єднаний з фазою С, сигнал надходить на вхід блока визначення амплітуди гармонік (64) і на вхід блока визначення фази гармонік (65), вихід блока (64 з'єднаний з входом 6 субблока 66, а вихід блока 65 з'єднаний з входом 7 субблока 66; вихід субблока 66 з'єднаний з входом 8 блока індикації (78). Для визначення активної потужності у фазі С з датчика напруги (3), вхід якого з'єднаний з фазою С, сигнал надходить на вхід блока визначення амплітуди гармонік (67) і на вхід блока визначення фази гармонік (68), вихід блока 67 з'єднаний з входом 1 блока визначення активної та реактивної потужності (71), а вихід блока 68 з'єднаний з входом 2 блока 71; з датчика струму (6), вхід якого з'єднаний з фазою В, сигнал надходить на вхід блока визначення амплітуди гармонік (69) і на вхід блока визначення фази гармонік (70), вихід блока 69 з'єднаний з входом 3 блока 71, а вихід блока 70 з'єднаний з входом 4 блока 71, вихід 1 блока 71 з'єднаний з входом 9 блока індикації (78). Для визначення реактивної потужності у фазі С з датчика напруги (3), вхід якого з'єднаний з фазою С, сигнал надходить на вхід блока визначення амплітуди гармонік (67) і на вхід блока визначення фази гармонік (68), вихід блока 67 з'єднаний з входом 1 субблока визначення активної та реактивної потужності (71), а вихід блока 68 з'єднаний з входом 2 субблока 71; з датчика струму (6), вхід якого з'єднаний з фазою В, сигнал надходить на вхід блока визначення амплітуди гармонік (69) і на вхід блока визначення фази гармонік (70), вихід блока 69 з'єднаний з входом 3 субблока 71, а вихід блока 70 з'єднаний з входом 4 субблока 71, вихід 2 субблока 71 з'єднаний з входом 10 блока індикації (78). Для визначення потужності спотворення у фазі С, вихід блока визначення амплітуди гармонік (67) з'єднаний з входом 1 субблока визначення потужності спотворення (72), вихід блока визначення фази гармонік (68) з'єднаний з входом 2 субблока 72, вихід блока визначення амплітуди гармонік (69) з'єднаний з входом 3 субблока 72, вихід блока визначення фази гармонік (70) з'єднаний з входом 4 субблока 72, вихід субблока 72 з'єднаний з входом 11 блока індикації (78). Для визначення потужності несиметрії у фазі С, вихід блока визначення амплітуди гармонік (67) з'єднаний з входом 1 субблока визначення потужності несиметрії (77), вихід блока визначення амплітуди гармонік (69) з'єднаний з входом 2 субблока 77, вихід блока визначення 5 UA 71163 U 5 10 15 20 25 30 35 40 45 50 55 60 фази гармонік (70) з'єднаний з входом 3 субблока 77, з виходу датчика струму (5), який з'єднаний з фазою В, сигнал надходить на вхід блока визначення амплітуди гармонік (73) і на вхід блока визначення фази гармонік (74), вихід блока 73 з'єднаний з входом 4 субблока 77, а вихід блока 74 з'єднаний з входом 5 субблока 77; з датчика струму (6), який з'єднаний з фазою С, сигнал надходить на вхід блока визначення амплітуди гармонік (75) і на вхід блока визначення фази гармонік (76), вихід блока 75 з'єднаний з входом 6 субблока 77, а вихід блока 76 з'єднаний з входом 7 субблока 77; вихід субблока 77 з'єднаний з входом 12 блока індикації (78). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для дослідження енергетичних показників в системі керований перетворювачелектрична мережа, який складається з датчиків струму та напруги, які вимірюють миттєві значення струму та напруги в аналоговому вигляді, аналогово-цифрового перетворювача, який з'єднаний з цифровими входами обчислювального пристрою і перетворює миттєві значення струму та напруги в цифровий код, блоків визначення амплітуди та фази гармонік, субблоків визначення активної та реактивної потужності, який відрізняється тим, що для визначення потужності спотворення вихід блока визначення амплітуди гармонік з'єднаний з першим входом субблока визначення потужності спотворення, вихід блока визначення фази гармонік з'єднаний з другим входом субблока визначення потужності спотворення, вихід блока визначення амплітуди гармонік з'єднаний з третім входом субблока визначення потужності спотворення, вихід блока визначення фази гармонік з'єднаний з четвертим входом субблока визначення потужності спотворення; перший вхід субблока визначення потужності спотворення, з'єднаний з входом блока піднесення до квадрата, вихід блока піднесення до квадрата з'єднаний з першим входом блока множення, третій вхід субблока визначення потужності спотворення з'єднаний з входом блока піднесення до квадрата, вихід блока піднесення до квадрата з'єднаний з другим входом блока множення, вихід блока множення з'єднаний з входом блока визначення суми, вихід блока суми з'єднаний з першим входом блока компаратор; перший вхід субблока визначення потужності спотворення з'єднаний з першим входом блока множення, третій вхід субблока визначення потужності спотворення з'єднаний з другим входом блока множення, вихід блока множення з'єднаний з першим входом блока множення, другий вхід субблока визначення потужності спотворення з'єднаний з першим входом блока компаратор, четвертий вхід субблока визначення потужності спотворення з'єднаний з другим входом блока компаратор, вихід блока компаратор з'єднаний з входом блока визначення косинуса, вихід блока визначення косинуса з'єднаний з входом блока визначення суми, вихід блока суми з'єднаний з другим входом блока компаратор, вихід блока компаратор з'єднаний з входом блока визначення квадратного кореня, вихід блока визначення квадратного кореня з'єднаний з виходом субблока визначення потужності спотворення, вихід субблока визначення потужності спотворення з'єднаний з третім входом блока індикації. 2. Пристрій за п. 1, який відрізняється тим, що для визначення потужності несиметрії вихід блока визначення амплітуди гармонік з'єднаний з першим входом субблока визначення потужності несиметрії, вихід блока визначення амплітуди гармонік з'єднаний з другим входом субблока визначення потужності несиметрії, вихід блока визначення фази гармонік з'єднаний з третім входом субблока визначення потужності несиметрії, з виходу датчика струму, який з'єднаний з фазою В, сигнал надходить на вхід блока визначення амплітуди гармонік і на вхід блока визначення фази гармонік, вихід блока визначення амплітуди гармонік з'єднаний з четвертим входом субблока визначення потужності несиметрії, а вихід блока визначення фази гармонік з'єднаний з п'ятим входом субблока визначення потужності несиметрії; з датчика струму, який з'єднаний з фазою С, сигнал надходить на вхід блока визначення амплітуди гармонік і на вхід блока визначення фази гармонік, вихід блока визначення амплітуди гармонік з'єднаний з шостим входом субблока визначення потужності несиметрії, а вихід блока визначення фази гармонік з'єднаний з сьомим входом субблока визначення потужності несиметрії; перший вхід субблока визначення потужності несиметрії з'єднаний з входом блока підсилення, вихід блока підсилення з'єднаний з першим входом блока множення, другий вхід субблока визначення потужності несиметрії з'єднаний з входом блока піднесення до квадрата, вихід блока піднесення до квадрата з'єднаний з першим входом блока визначення суми; четвертий вхід субблока визначення потужності несиметрії з'єднаний з входом блока піднесення до квадрата, вихід якого з'єднаний з другим входом блока визначення суми, шостий вхід субблока визначення потужності несиметрії з'єднаний з входом блока піднесення до квадрата вихід якого з'єднаний з третім входом блока визначення суми; вихід блока визначення 6 UA 71163 U 5 10 15 20 25 суми з'єднаний з входом блока підсилення, вихід блока підсилення з'єднаний з другим входом блока компаратор; другий вхід субблока визначення потужності несиметрії з'єднаний з першим входом блока множення, шостий вхід субблока визначення потужності несиметрії з'єднаний з другим входом блока множення, третій вхід субблока визначення потужності несиметрії з'єднаний з першим входом блока компаратор, сьомий вхід субблока визначення потужності несиметрії з'єднаний з другим входом блока компаратор, вихід блока компаратор з'єднаний з входом блока визначення косинуса, вихід блока визначення косинуса з'єднаний з третім входом блока множення, вихід блока множення з'єднаний з першим входом блока компаратор, другий вхід субблока визначення потужності несиметрії з'єднаний з першим входом блока множення, четвертий вхід субблока визначення потужності несиметрії з'єднаний з другим входом блока множення, третій вхід субблока визначення потужності несиметрії з'єднаний з першим входом блока компаратор, п'ятий вхід субблока визначення потужності несиметрії з'єднаний з входом блока компаратор, вихід блока компаратор з'єднаний з входом блока визначення косинуса; вихід блока визначення косинуса з'єднаний з третім входом блока множення, вихід блока множення з'єднаний з другим входом блока компаратор, четвертий вхід субблока визначення потужності несиметрії з'єднаний з першим входом блока множення, шостий вхід субблока визначення потужності несиметрії з'єднаний з другим входом блока множення, п'ятий вхід субблока визначення потужності несиметрії з'єднаний з першим входом блока компаратор, сьомий вхід субблока визначення потужності несиметрії з'єднаний з другим входом блока компаратор, вихід блока компаратор з'єднаний з входом блока визначення косинуса, вихід блока визначення косинуса з'єднаний з третім входом блока множення, вихід блока множення з'єднаний з третім входом блока компаратор, вихід блока компаратор з'єднаний з входом блока визначення суми, вихід блока визначення суми з'єднаний з входом блока підсилення, вихід блока підсилення з'єднаний з першим входом блока компаратор, вихід блока компаратор з'єднаний з входом блока визначення квадратного кореня, вихід блока визначення квадратного кореня з'єднаний з другим входом блока множення, вихід блока множення з'єднаний з виходом субблока визначення потужності несиметрії, вихід субблока визначення потужності несиметрії з'єднаний з четвертим входом блока індикації. 7 UA 71163 U 8 UA 71163 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
