Будівля або споруда та спосіб її зведення

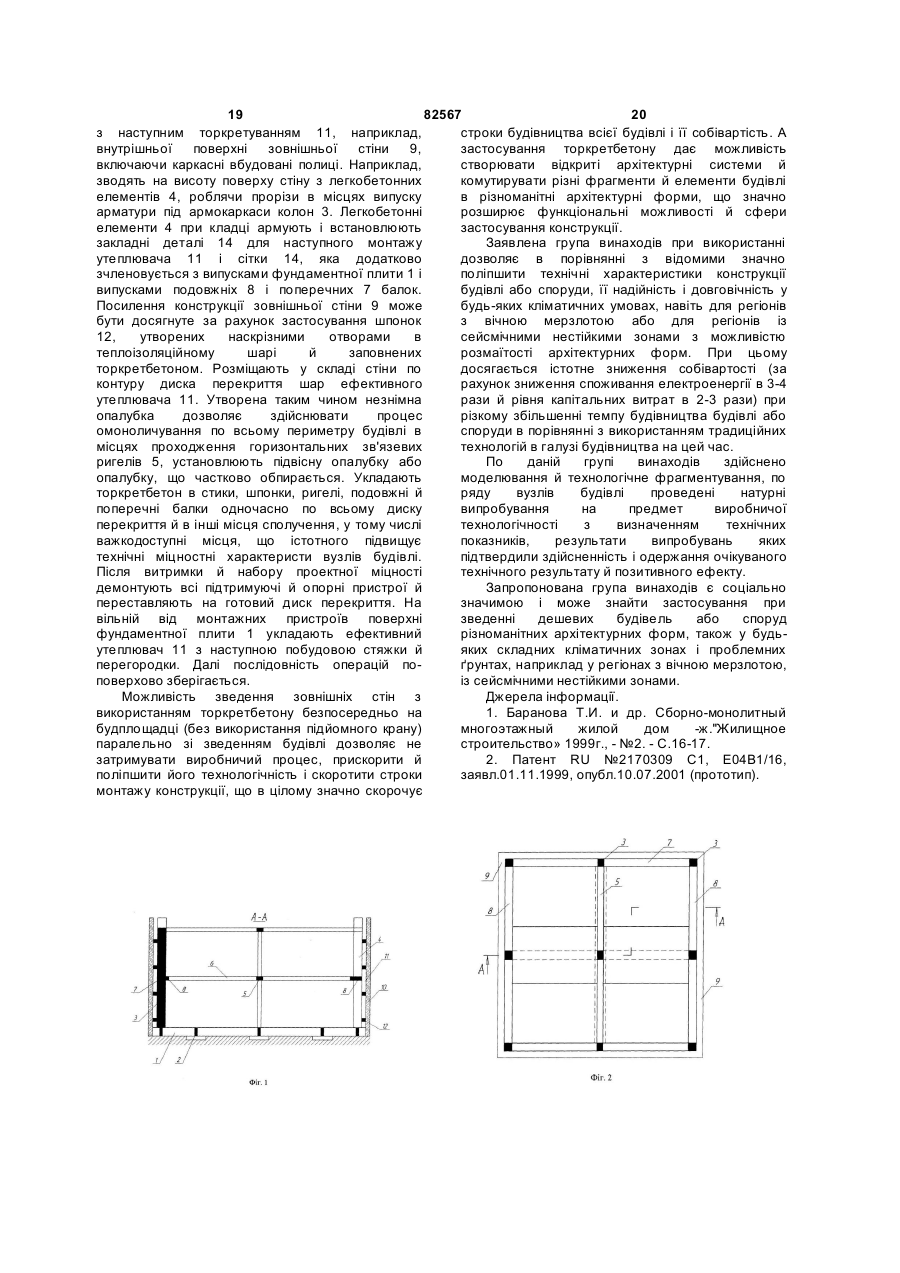

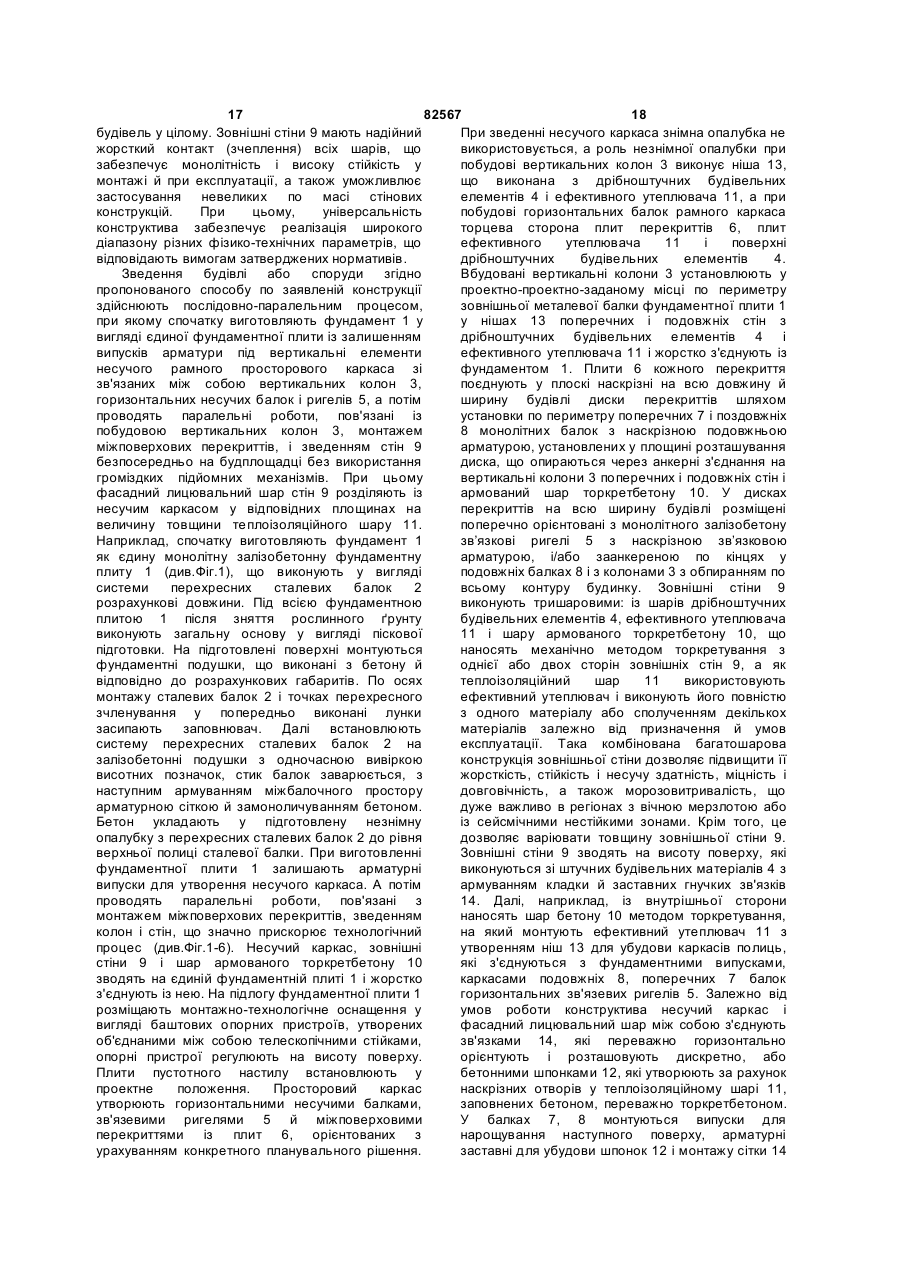

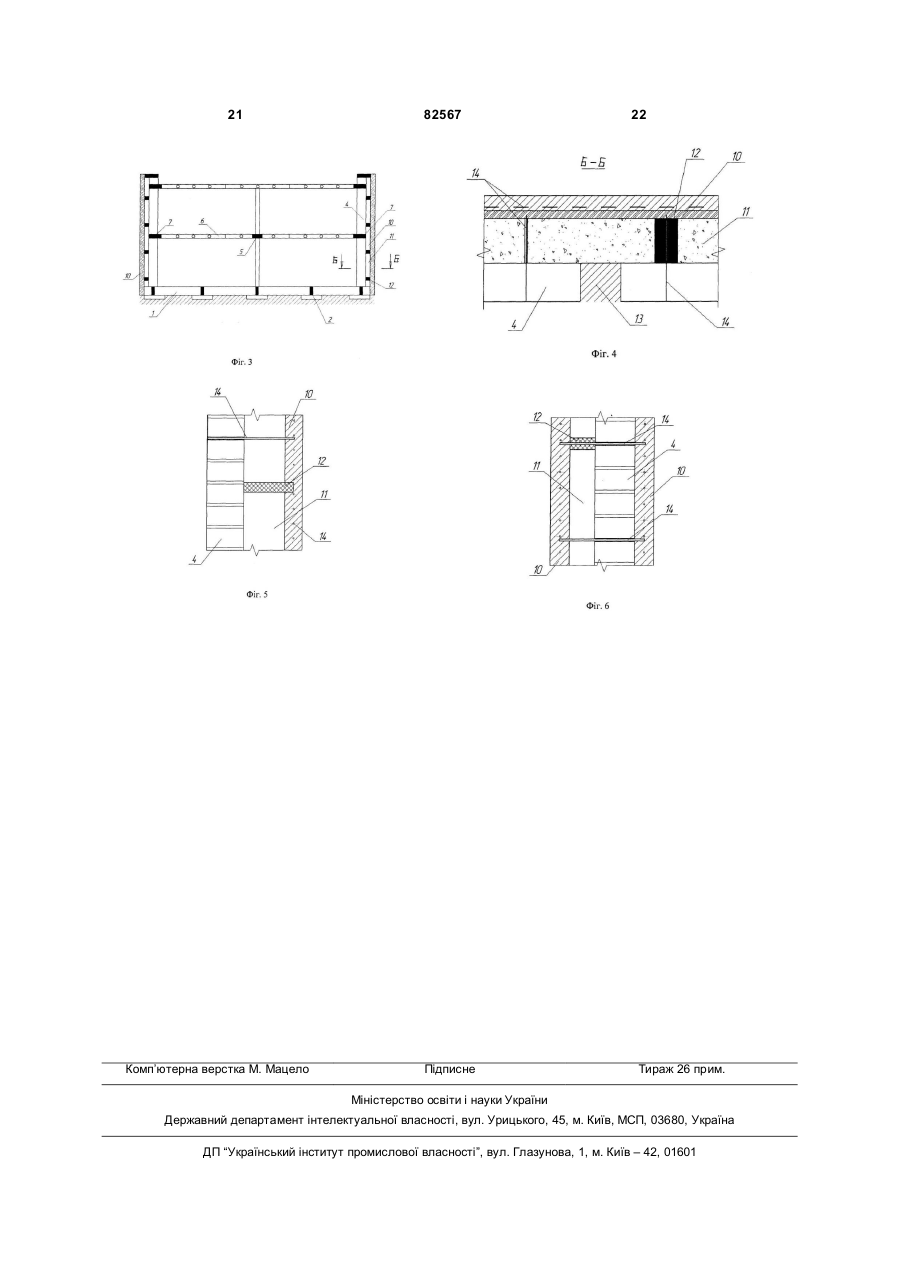

1. Будівля або споруда, що містить фундамент, з яким жорстко з'єднані вертикальні колони просторового каркаса, утвореного горизонтальними несучими балками, зв'язковими ригелями й міжповерховими перекриттями із плит, орієнтованих з урахуванням конкретного планувального рішення, при цьому колони жорстко з'єднані з вузлами сполучення несучих балок і зв'язкових ригелів перекриттів і балок фундаменту, а також зовнішні стіни, що виконані зі штучних будівельних матеріалів з фасадним лицювальним шаром, та які паралельні несучому каркасу й з'єднані з ним зв'язками, причому елементи фасадного шару й несучого каркаса рознесені у відповідних площинах на товщину теплоізоляційного шару, яка відрізняється тим, що плити кожного перекриття об'єднані в плоскі наскрізні на всю довжину й ширину будівлі диски з розташованими по периметру поперечними й подовжніми монолітними балками з наскрізною подовжньою арматурою, що опираються через анкерні з'єднання на вертикальні колони й шар торкретбетону, у дисках перекриттів на всю ширину будівлі розміщені поперечно орієнтовані з монолітного залізобетону зв'язкові ригелі з наскрізною зв'язковою арматурою, і/або заанкереною по кінцях у подовжніх балках або колонах, зовнішні стіни виконані тришаровими з вертикальних шарів - шару з дрібноштучних 2 (19) 1 3 82567 4 установки по периметру поперечних і подовжніх ефективному утеплювачу із внутрішньої сторони монолітних балок із наскрізною подовжньою будівлі, при цьому диски перекриттів обперті на арматурою, встановлених у площині колони й внутрішній торкретбетонний несучий розташування диска, що опираються через анкерні шар. з'єднання на вертикальні колони поперечних і 6. Будівля або споруда за п. 1, яка відрізняється подовжніх стін і шар торкретбетону, роль незнімної тим, що зовнішні стіни виконані з теплоефективних опалубки виконує при вбудовуванні вертикальних будівельних блоків, а шар армованого колон ніша, що виконана з дрібноштучних торкретбетону нанесений із зовнішньої сторони будівельних елементів і ефективного утеплювача, будівлі по ефективному утеплювачу, закріпленому а при виконанні горизонтальних балок рамного на зовнішній стіні, при цьому диски перекриттів каркаса - торцева сторона плит перекриттів, плит обперті на колони й зовнішній армований ефективного утеплювача й поверхні торкретбетонний шар. дрібноштучних будівельних елементів, зовнішні 7. Будівля або споруда за п. 1, яка відрізняється стіни виконують тришаровими із шарів тим, що на зовнішніх стінах армований шар дрібноштучних будівельних елементів, торкретбетону нанесений із двох сторін будівлі - із ефективного утеплювача й шару армованого зовнішньої сторони по ефективному утеплювачу й торкретбетону, що наносять механічно методом із внутрішньої сторони - по теплоефективних торкретування з однієї або двох сторін зовнішніх дрібноштучних будівельних елементах, при цьому стін, а як теплоізоляційний шар використовують диски перекриттів обперті на колони, а також на ефективний утеплювач, який виконують повністю з зовнішній фасадний лицювальний і внутрішній одного матеріалу або сполученням декількох несучий торкретбетонні шари. матеріалів залежно від призначення й умов 8. Спосіб зведення будівлі або споруди, що експлуатації. включає виготовлення фундаменту із залишеними 9. Спосіб зведення будівлі або споруди за п. 8, випусками арматури під вертикальні елементи який відрізняється тим, що подовжні бічні й несучого рамного просторового каркаса із поперечні монолітні залізобетонні балки зв'язаних між собою вертикальних колон, виконують як єдине ціле із плитою перекриття з горизонтальних несучих балок і ригелів, монолітного залізобетону із застосуванням знімної поповерхове зведення стін зі штучних будівельних 10. Спосіб опалубки. зведення будівлі або споруди за п. 8, матеріалів на висоту поверху із залишенням у який відрізняється тим, що диски перекриттів певних місцях ніш, які надалі використовують як утворюють з'єднанням збірних багатопорожнистих опалубку при зведенні колон пов'язаного з ними плит з відкритими по торцях порожнинами, в яких несучого каркаса, і монтаж міжповерхових виконують бетонні шпонки монолітної перекриттів із плит, при цьому фасадний залізобетонної балки, а в міжплитних швах біля лицювальний шар розділяють із несучим каркасом кінців багатопорожнистих плит установлюють у відповідних площинах на величину товщини плоскі арматурні каркаси з верхніми робочими теплоізоляційного шару, який відрізняється тим, 11. Спосіб зведення будівлі або споруди за п. 8, арматурами. що зведення будівлі або споруди здійснюють який відрізняється тим, що диски перекриттів послідовно-паралельним процесом, при якому утворюють із переднапружених залізобетонних спочатку виготовляють фундамент у вигляді балок, розташованих паралельно бічним єдиної фундаментної плити, а потім проводять подовжнім балкам каркаса будівлі, кінці яких паралельні роботи, що пов'язані з монтажем розміщають у монолітному залізобетоні міжповерхових перекриттів, встановленням колон і поперечних і подовжніх балок каркаса будівлі, а зведенням стін, при цьому єдину фундаментну між переднапруженими балками встановлюють плиту виконують у вигляді системи перехресних обперті на них плити з наступним верхнім сталевих балок, що установлюють на омоноліченням всієї конструкції. залізобетонні подушки, з наступним армуванням 12. Спосіб зведення будівлі або споруди за п. 8, міжбалочного простору арматурною сіткою й який відрізняється тим, що зовнішні стіни замонолічуванням бетоном до рівня верхньої виконують у вигляді цегляної кладки з армуючими полиці сталевої балки, несучий каркас, зовнішні елементами, а шар армованого торкретбетону стіни й шар армованого торкретбетону зводять на наносять по ефективному утеплювачу із єдиній фундаментній плиті й жорстко з'єднують із внутрішньої сторони будівлі, при цьому диски нею, а між собою залежно від умов роботи перекриттів обпирають на колони й внутрішній конструкції несучий каркас і фасадний армований торкретбетонний несучий шар. лицювальний шар з'єднують зв'язками, які 13. Спосіб зведення будівлі або споруди за п. 8, переважно горизонтально орієнтують і який відрізняється тим, що зовнішні стіни розташовують дискретно, або бетонними виконують із теплоефективних будівельних блоків, шпонками, які утворюють за рахунок наскрізних а шар армованого торкретбетону наносять із отворів у теплоізоляційному шарі, заповнених зовнішньої сторони будівлі по ефективному бетоном, переважно торкретбетоном, вбудовані утеплювачу, який закріплюють на зовнішній стіні, вертикальні колони встановлюють у проектнопри цьому диски перекриттів обпирають на колони заданому місці по периметру зовнішньої металевої й зовнішній армований торкретбетонний шар. балки фундаментної плити у нішах поперечних і 14. Спосіб зведення будівлі або споруди за п. 8, подовжніх стін з дрібноштучних будівельних який відрізняється тим, що на зовнішніх стінах елементів і ефективного утеплювача, плити армований шар торкретбетону наносять із двох кожного перекриття поєднують у плоскі наскрізні сторін будівлі - із зовнішньої сторони по на всю довжину й ширину будівлі диски шляхом 5 82567 6 диски перекриттів обпирають на колони, а також ефективному утеплювачу та із внутрішньої на зовнішній фасадний лицювальний і внутрішній сторони - по теплоефективних дрібноштучних несучий торкретбетонні шари. будівельних елементах зовнішніх стін, при цьому 7 Група винаходів відноситься до будівельних конструкцій загального призначення, що складаються, переважно з довгомірних несучих елементів, наприклад балок, ригелів, каркасів, плит з монолітного й збірного залізобетону, а точніше до будівель або споруд і способу її зведення, і може бути використана при будівництві будівель або споруд малої й середньої поверховості, навіть в районах зі складними кліматичними умовами, наприклад вічної мерзлоти, з проблемними грунтами і т.п. Відома будівля, що має розташований на фундаменті й жорстко зв'язаний з ним несучий монолітний залізобетонний рамний просторовий каркас, колони, несучі балки й зв'язеві ригелі якого розташовані в площинах зовнішніх і міжквартирних стін, причому їхня орієнтація обрана з урахуванням конкретного планувального рішення, і зібрані в незнімній опалубці заводського виготовлення, що представляє собою керамзитобетонні шкарлупи лоткового профілю із внутрішнім утеплюючим шаром з пенополістиролу, при цьому міжповерхові перекриття є збірними або монолітними плитами, а стінові елементи виконані з утеплювачем у вигляді тришарової конструкції [1]. Недоліком відомої конструкція будівлі є її недостатня міцність, надійність і довговічність внаслідок використання занадто різнорідних по термінах служби матеріалів, особливо в складних кліматичних умовах. Найбільш близькою по технічній сутності до пропонованої є відома будівля, що включає фундамент і жорстко зв'язаний з ним монолітний залізобетонний рамний просторовий каркас, утворений вертикальними колонами, горизонтальними несучими балками й зв'язевими ригелями, розташованими в площинах зовнішніх і внутрішніх стін, а також міжповерховими перекриттями із плит, причому несучі балки й зв'язеві ригелі орієнтовані з урахуванням конкретного планувального рішення. При цьому, фундамент виконаний монолітним, стрічковим у вигляді системи перехресних монолітних балок, колони жорстко з'єднані з вузлами сполучення несучих балок і зв'язевих ригелів перекриттів і балок фундаменту, у фасадному шарі зовнішніх стін виконаний паралельний несучий і з'єднаний з ним гнучкими зв'язками замкнутий по контуру фасадний каркас, стояки якого опираються на загальний фундамент, при цьому елементи фасадного й несучого каркасів рознесені у відповідних площинах на товщину утеплювальної прокладки, виконаної з дрібно-штучних легкобетонних елементів, а зовнішні стіни виконані з модульних легкобетонних теплоефективних Загальними ознаками відомої й будівлі, що елементів [2].є фундамент, з яким жорстко з'єднані заявляється, вертикальні колони просторового каркаса, утвореного горизонтальними несучими балками, зв'язевими ригелями й міжповерховими перекриттями із плит, орієнтованих з урахуванням конкретного планувального рішення, при цьому колони жорстко з'єднані з вузлами сполучення 82567 8 несучих балок і зв'язевих ригелів перекриттів і балок фундаменту, а також зовнішні стіни, що виконані зі штучних будівельних матеріалів з фасадним лицювальним шаром, та які паралельні несучому каркасу й з'єднані з ним зв'язками, причому елементи фасадного шару й несучого каркаса рознесені у відповідних площинах на товщину теплоізоляційного шару. До недоліків відомої конструкції будівлі варто віднести недостатню надійність внаслідок властивостей конструкції будівлі в цілому, зовнішніх стін, каркаса і їхніх вузлових з'єднань, які використовуються, що знижує міцність і довговічність, а також обмежені функціональні можливості по створенню різних архітектурних форм через її статичність, і її обмеженість по застосуванню в різних кліматичних зонах внаслідок низьких показників використовуваних у зовнішніх стінах будівельних матеріалів. включає Відомий спосіб зведення будівлі, що по-поверхове (послідовне) зведення на фундаменті несучого монолітного залізобетонного рамного просторового каркаса із зв'язаних між собою вертикальних колон, горизонтальних несучих балок і зв'язевих ригелів з використанням незнімної опалубки заводського виготовлення у вигляді керамзитобетонних шкарлуп лоткового профілю із внутрішнім утеплювачем з пенополістиролу. При цьому внутрішні колони зводять без використання незнімної опалубки, зовнішні стіни зводять висотою на поверх зі стінових елементів з утеплювачем з пенополістиролу, збираючи стіни по типу шпунтової стінки без закладення швів розчином при розташуванні елементів у два ряди по товщині стіни, що взаємно перекриває стики, що утворюються, і потім монтують міжповерхові перекриття зі збірних або способу є або сбірноНедоліком відомого монолітних складність технології плит [1]. монолітних зведення й багатодіяльність, що обумовлено необхідністю виготовлення в умовах заводу спеціальної незнімної опалубки і її транспортної доставки для зведення колон, балок і ригелів каркаса, утеплених стінових елементів і складання стін з перекриттям стіновими елементами їхніх стиків, а також використанням занадто різнорідних по термінах служби матеріалів при будівництві, особливо в складних кліматичних умовах. Все це приводить до тривалих строків будівництва й підвищенню собівартості зведення будівлі. Найбільш близьким по технічній сутності до пропонованого є відомий спосіб зведення будівлі, що включає виготовлення фундаменту, поповерхове зведення на фундаменті жорстко пов'язаного з ним несучого монолітного залізобетонного рамного просторового каркасу зі зв'язаних між собою вертикальних колон, горизонтальних несучих балок і зв'язевих ригелів з використанням опалубки, зведення висотою на поверх стін із легких теплоефективних матеріалів і монтаж міжповерхових перекриттів із плит. Фундамент виконують монолітним стрічковим у вигляді систем перехресних залізобетонних монолітних балок, залишаючи випуски арматур під 9 82567 10 через динамічність конструкції, а також вертикальні елементи каркаса у внутрішніх і поліпшення технологічності, зниження зовнішніх стінах, потім зводять стіни на висоту трудомісткості, прискорення процесу зведення і поверху, залишаючи в певних місцях зовнішніх і його спрощення за рахунок скорочення внутрішніх стін ніші, які використовують як технологічних перерв, необхідних для твердіння опалубку при зведенні каркаса, замонолічують бетонних утворень і інших робіт, що в цілому залишені випуски арматур через залишені ніші, приводить до значного зниження собівартості, одержують вертикальні й горизонтальні елементи багаторазовому скороченню строків будівництва каркаса, причому опорні частини горизонтальних будівлі або споруди, розширенню діапазону несучих балок виконують одночасно з використання в різних кліматичних зонах, а також вертикальними елементами, одночасно з несучим підвищенню комфортності сфери проживання зводять паралельний йому замкнутий по контуру через наявність функції вологостного фасадний каркас у зовнішніх стінах, зв'язуючи його авторегулювання внутрішнього шару. з несучим у місцях сполучення гнучкими зв'язками Поставлене завдання досягається тим, що в й розносять із ним у відповідних площинах на будівлі або споруді, яка містить фундамент, з яким товщину утеплювальної прокладки, що виконують жорстко з'єднані вертикальні колони просторового із дрібноштучних легкобетонних елементів, потім каркаса, утвореного горизонтальними несучими монтують збірні плити перекриттів і виконують балками, зв'язевими ригелями й міжповерховими горизонтальні зв'язеві ригелі [2]. перекриттями із плит, орієнтованих з урахуванням Загальними ознаками відомого й способу, що конкретного планувального рішення, при цьому заявляється, є виготовлення фундаменту із колони жорстко з'єднані з вузлами сполучення залишеними випусками арматури під вертикальні несучих балок і зв'язевих ригелів перекриттів і елементи несучого рамного просторового каркасу балок фундаменту, а також зовнішні стіни, що із зв'язаних між собою вертикальних колон, виконані зі штучних будівельних матеріалів з горизонтальних несучих балок і ригелів, фасадним лицювальним шаром, та які паралельні поповерхове зведення стін зі штучних будівельних несучому каркасу й з'єднані з ним зв'язками, матеріалів на висоту поверху із залишенням у причому елементи фасадного шару й несучого певних місцях ніш, які надалі використовують як каркаса рознесені у відповідних площинах на опалубку при зведенні колон пов'язаного з ними товщину теплоізоляційного шару, відповідно до несучого каркаса, і монтаж міжповерхових винаходу, плити кожного перекриття об'єднані в перекриттів із плит, при цьому фасадний плоскі наскрізні на всю довжину й ширину будівлі лицювальний шар розділяють із несучім каркасом диски з розташованими по периметру у відповідних площинах на величину товщини поперечними й подовжніми монолітними балками теплоізоляційного шару. способу варто віднести До недоліків відомого з наскрізною подовжньою арматурою, що складність технології зведення будівлі, яка опираються через анкерні з'єднання на полягає в послідовному процесі, що приводить до вертикальні колони й шар торкретбетону, у дисках збільшення строків будівництва, і неможливість перекриттів на всю ширину будівлі розміщені застосування при організації будівельних робіт поперечно орієнтовані з монолітного залізобетону через конструктивні особливості послідовнозв'язеві ригелі з наскрізною зв'язовою арматурою, паралельного процесу. Велика кількість і/або заанкереною по кінцях у подовжніх балках використовуваних дрібноштучних або колонах, зовнішні стіни виконані тришаровими теплоефективних елементів впливає як на з вертикальних шарів - шару з дрібноштучних підвищення трудомісткості провадження робіт, так будівельних елементів, теплоізоляційного шару й і на підвищення собівартості зведення будівлі. шару армованого торкретбетону, що Складність укладання бетону традиційним розташований з однієї або двох сторін зовнішніх способом у вузли з'єднань рамного каркаса, у тому стін, фундамент виконаний як фундаментна плита, числі важкодоступні місця, приводить до істотного що виготовлена у вигляді системи перехресних зниження технічних міцностних характеристик сталевих балок, установлених на залізобетонні вузлів будівлі. Обов'язкове застосування незнімної подушки, і армованого міжбалочного простору опалубки при виробництві рамного каркаса замоноліченого бетоном до рівня верхньої полиці приводить до збільшення видаткових матеріалів, сталевої балки, несучий каркас, зовнішні стіни й трудомісткості, строків і загальної собівартості шар армованого торкретбетону обперті на єдину будівлі. основу групи винаходів поставлене В фундаментну плиту й жорстко з'єднані з нею, а між завдання вдосконалення будівлі або споруди й собою з'єднані зв'язками, переважно способу її зведення, у якому за рахунок іншої горизонтально орієнтованими й розташованими конструкції будівлі в цілому та її елементів, її дискретно, або бетонними шпонками, що утворені динамічності, використання торкретбетону й за рахунок наскрізних отворів у теплоізоляційному послідовно-паралельного процесу при зведенні й шарі, заповнених бетоном, переважно інших технологічних операціях, забезпечується торкретбетоном, а теплоізоляційний шар підвищення жорсткості, надійності конструкції і її виконаний у вигляді ефективного утеплювача довговічності, поліпшення її технічних будь-якого типу, у тому числі повністю з одного характеристик, у тому числі підвищення матеріалу або сполученням декількох матеріалів гідрофобних і морозостійких показників, зниження залежно від призначення й умов експлуатації. Крім того, в окремих випадках виконання матеріалоємності за рахунок скорочення кількості винаходу, стосовно будівлі або споруди, він може використовуваних будівельних матеріалів, мати наступні ознаки: - подовжні бічні й поперечні розширення функціональних можливостей по монолітні залізобетонні балки виконані як єдине створенню різноманітних архітектурних форм 11 82567 12 шар армованого торкретбетону зводять на єдиній ціле із плитою перекриття з монолітного фундаментній плиті й жорстко з'єднують із нею, а залізобетону; - диски перекриттів утворені між собою залежно від умов роботи конструктива з'єднаними збірними багатопорожнистими несучий каркас і фасадний лицювальний шар плитами з відкритими по торцях порожнинами, у з'єднують зв'язками, які переважно горизонтально яких розміщені бетонні шпонки монолітної орієнтують і розташовують дискретно, або залізобетонної балки, а в міжплитних швах у кінців бетонними шпонками, які утворюють за рахунок багатопорожнистих плит розміщені плоскі наскрізних отворів у теплоізоляційному шарі, арматурні каркаси з верхньою робочою заповнених бетоном, переважно торкретбетоном, арматурою; - диски перекриттів утворені із убудовані вертикальні колони встановлюють у переднапружених залізобетонних балок, проектно - заданому місці по периметру розташованих паралельно бічним подовжнім зовнішньої металевої балки фундаментної плити у балкам каркаса будівлі, кінці яких розміщені в нішах поперечних і подовжніх стін з дрібноштучних монолітному залізобетоні поперечних і подовжніх будівельних елементів і ефективного утеплювача, балок, а між переднапруженими балками плити кожного перекриття поєднують у плоскі встановлені обперті на них плити з наступним наскрізні на всю довжину й ширину будівлі диски верхнім омонолічуванням всієї конструкції; шляхом установки по периметру поперечних і зовнішні стіни виконані у вигляді цегельної кладки подовжніх монолітних балок із наскрізною з армуючими елементами, а шар армованого подовжньою арматурою, встановлених у площині торкретбетону нанесений по ефективному розташування диска, що опираються через анкерні утеплювачу із внутрішньої сторони будівлі, при з'єднання на вертикальні колони поперечних і цьому диски перекриттів обперті на колони й подовжніх стін і шар торкретбетону, роль незнімної внутрішній торкретбетонний несучий шар; опалубки виконує при будуванні вертикальних зовнішні стіни виконані з теплоефективних колон ніша, що виконана з дрібноштучних будівельних блоків, а шар армованого будівельних елементів і ефективного утеплювача, торкретбетону нанесений із зовнішньої сторони а при виконанні горизонтальних балок рамного будівлі по ефективному утеплювачу, закріпленому каркаса - торцева сторона плит перекриттів, плит на зовнішній стіні, при цьому диски перекриттів ефективного утеплювача й поверхні обперті на колони й зовнішній армований дрібноштучних будівельних елементів, зовнішні торкретбетонний шар; - на зовнішніх стінах стіни виконують тришаровими із шарів армований шар торкретбетону нанесений із двох дрібноштучних будівельних елементів, сторін будівлі - із зовнішньої сторони по ефективного утеплювача й шару армованого ефективному утеплювачу й із внутрішньої сторони торкретбетону, що наносять механічно методом по теплоефективним дрібноштучним торкретування з однієї або двох сторін зовнішніх будівельним елементам, при цьому диски стін, а як теплоізоляційний шар використовують перекриттів обперті на колони, а також на ефективний утеплювач, який виконують повністю з зовнішній фасадний лицювальний і внутрішній одного матеріалу або сполученням декількох несучий торкретбетонні шари. матеріалів залежно від призначення й умов Поставлене завдання досягається також тим, експлуатації. що в способі зведення будівлі або споруди, який Крім того, в окремих випадках виконання включає виготовлення фундаменту із залишеними винаходу у частині способу зведення будівлі або випусками арматури під вертикальні елементи споруди, він може мати наступні ознаки: - подовжні несучого рамного просторового каркасу із бічні й поперечні монолітні залізобетонні балки зв'язаних між собою вертикальних колон, виконують як єдине ціле із плитою перекриття з горизонтальних несучих балок і ригелів, монолітного залізобетону із застосуванням знімної поповерхове зведення стін зі штучних будівельних опалубки; - диски перекриттів утворюють матеріалів на висоту поверху із залишенням у з'єднанням збірних багато-порожнистих плит з певних місцях ніш, які надалі використовують як відкритими по торцях порожнинами, у яких опалубку при зведенні колон пов'язаного з ними виконують бетонні шпонки монолітної несучого каркаса, і монтаж міжповерхових залізобетонної балки, а в міжплитних швах у кінців перекриттів із плит, при цьому фасадний багатопорожнистих плит установлюють плоскі лицювальний шар розділяють із несучім каркасом арматурні каркаси з верхніми робочими у відповідних площинах на величину товщини арматурами; - диски перекриттів утворюють із теплоізоляційного шару, відповідно до винаходу, переднапружених залізобетонних балок, зведення будівлі або споруди здійснюють розташованих паралельно бічним подовжнім послідовно-паралельним процесом, при якому балкам каркаса будівлі, кінці яких розміщають у спочатку виготовляють фундамент у вигляді монолітному залізобетоні поперечних і подовжніх єдиної фундаментної плити, а потім проводять балок каркаса будівлі, а між переднапруженими паралельні роботи, що пов'язані з монтажем балками встановлюють обперті на них плити з міжповерхових перекриттів, встановленням колон і наступним верхнім омоноліченням всієї зведенням стін, при цьому єдину фундаментну конструкції; - зовнішні стіни виконують у вигляді плиту виконують у вигляді системи перехресних цегельної кладки з армуючими елементами, а шар сталевих балок, що установлюють на армованого торкретбетону наносять по залізобетонні подушки, з наступним армуванням ефективному утеплювачу із внутрішньої сторони міжбалочного простору арматурною сіткою і будівлі, при цьому диски перекриттів обпирають на замоноліченням бетоном до рівня верхньої полиці колони й внутрішній армований торкретбетонний сталевої балки, несучий каркас, зовнішні стіни й 13 82567 14 різноманітних архітектурних форм. Використання несучий шар; - зовнішні стіни виконують із армованого торкретбетонного шару в зовнішніх теплоефективних будівельних блоків, а шар стінах, колонах, вузлах з'єднання значно підвищує армованого торкретбетону наносять із зовнішньої їхню жорсткість, міцність, гідрофобність, сторони будівлі по ефективному утеплювачу, який морозостійкість, що впливає на збільшення закріплюють на зовнішній стіні, при цьому диски довговічності вузлів і конструкції в цілому. перекриттів обпирають на колони й зовнішній Причому, торкретбетон відноситься до категорії армований торкретбетонний шар; - на зовнішніх будівельних матеріалів, що володіють високою стінах армований шар торкретбетону наносять із морозовитривалістю, що приводить до підвищення двох сторін будівлі - із зовнішньої сторони по технічних показників зовнішніх стін. При цьому, ефективному утеплювачу й із внутрішньої сторони застосування торкретбетонного шару істотно в 5-6 по теплоефективним дрібноштучним разів скорочує технологічну перерву, необхідну будівельним елементам зовнішніх стін, при цьому для твердіння бетонних утворень. Виконання диски перекриттів обпирають на колони, а також фундаменту у вигляді фундаментної плити, на зовнішній фасадний лицювальний і внутрішній виготовленої як система перехресних сталевих несучий торкретбетонні шари. балок, омоноличених бетоном, дає можливість З вищевикладеного видно, що заявлена група виключити земляні роботи з технологічного винаходів має цілий ряд елементів новизни й процесу, що скорочує строки будівництва. Hа несподіванки, що не випливає з відомого рівня відмінність від плит традиційної конструкції, що техніки й істотно перевершує останній по влаштовуються захватами, розрізаних характеристиках пристрою й способу його технологічними швами, робота плити у двох зведення. У результаті спільного використання групи напрямках забезпечується перехресною системою винаходів забезпечується одержання технічного сталевих балок. Те, що несучий каркас, зовнішні результату, який полягає в спрощенні конструкції, стіни й шар армованого торкретбетону обперті на підвищенні її жорсткості, надійності й єдину фундаментну плиту й жорстко з'єднані з довговічності, поліпшенні її технічних нею, а між собою з'єднані зв'язками, переважно характеристик, у тому числі гідрофобних і горизонтально орієнтованими й розташованими морозостійких показників, зниженні дискретно, або бетонними шпонками, утвореними матеріалоємності за рахунок скорочення кількості за рахунок наскрізних отворів у теплоізоляційному використовуваних будівельних матеріалів, шарі, заповнених бетоном, переважно розширенні функціональних можливостей по торкретбетоном, сприяє більше рівномірному створенню різноманітних архітектурних форм розподілу навантаження конструкції будівлі, а через динамічність конструкції, а також у також дозволяє проводити будівництво на поліпшенні технологічності способу зведення проблемних ґрунтах. Здійснення в способі будівлі в будівельних умовах, зниженні зведення будівлі або споруди послідовнотрудомісткості, його прискоренні й спрощенні за паралельного процесу, при якому спочатку рахунок скорочення технологічних перерв, виготовляють фундамент у вигляді єдиної необхідних для твердіння бетонних утворень і фундаментної плити, а потім проводять інших робіт, що приводить до групи винаходів і Між істотними ознаками значного зниження паралельні роботи, пов'язані з монтажем технічним результатом, який досягається, існує собівартості. міжповерхових перекриттів, зведенням колон і наступний причинно-наслідковий зв'язок. стін, а також технологічних операцій, відмінних від Об'єднання плити кожного перекриття в плоскі відомих, дозволяє його спростити й поліпшити наскрізні на всю довжину й ширину будівлі диски з технологічність у будівельних умовах, та розташованими по периметру поперечними й прискорити за рахунок скорочення технологічних подовжніми монолітними балками з наскрізними перерв, необхідних для твердіння бетонних подовжніми арматурами, що опираються через утворень. Також скорочується кількість анкерні з'єднання на вертикальні колони будівельних матеріалів, а відсутність при поперечних і подовжніх стін і стіновий шар провадженні робіт знімної опалубки - знижує торкретбетону, сприяє виключенню з конструктива трудомісткість робіт, спрощує технологію, скорочує безлічі будівельних матеріалів, що спрощує строки зведення, що в цілому приводить до конструкцію й знижує матеріалоємність і значного зниження собівартості. У цілому, відмітні трудомісткість робіт у цілому. Розміщення в дисках ознаки групи винаходів, що заявляються, є перекриттів на всю ширину будівлі поперечно істотними й необхідними для досягнення нового орієнтованих з монолітного залізобетону зв'язевих технічного результату. ригелів з наскрізною зв'язковою арматурою, Сутність групи винаходів, що заявляються, заанкереною по кінцях у подовжніх балках або пояснюється кресленнями, де на Фіг.1 колонах, дозволяє спростити конструкцію, що представлене схематичне фронтальне призводить до підвищення надійності й зниженню зображення загального вигляду конструкції будівлі собівартості. Виконання фасадних зовнішніх стін в розрізі, переріз А-А; на Фіг.2 - схематичний тришаровими із з'єднаних послідовно модульних вигляд конструкції будівлі зверху в розрізі; на Фіг.3 дрібноштучних будівельних елементів, - схематичний вигляд конструкції будівлі збоку в ефективного утеплювача й шару торкретбетону розрізі; на Фіг.4 - схематичне зображення дозволяє підвищити надійність конструкції, фрагмента зовнішньої стіни в розрізі, переріз Б-Б; поліпшити технічні характеристики й підвищити на Фіг.5 - схематичне зображення зовнішньої стіни гідрофобні й морозостійкі показники, знизити будівлі із внутрішнім шаром торкретбетону, у матеріалоємність, а також розширити розрізі, вигляд збоку, а на Фіг.6 - схематичне функціональні можливості по створенню 15 82567 16 багатопорожнистих плит розміщені плоскі зображення зовнішньої стіни будівлі із зовнішнім і арматурні каркаси з верхньою робочою внутрішнім шарами торкретбетону, вигляд збоку. арматурою; або диски перекриттів утворені із На представлених кресленнях позначено: 1 переднапружених залізобетонних балок, фундамент у вигляді фундаментної плити, 2 розташованих паралельно бічним подовжнім сталеві балки фундаментної плити, 3 - вертикальні балкам каркаса будівлі, кінці яких розміщені в колони каркаса, 4 - дрібноштучний будівельний монолітному залізобетоні поперечних 7 і матеріал, 5 - зв'язеві ригелі, 6 - плити перекриття, подовжніх 8 балок каркаса будівлі, а між 7 - поперечні балки, 8 - подовжні балки, 9 переднапруженими балками встановлені обперті зовнішні стіни, 10 - армований шар торкретбетону, на них плити 6 з наступним верхнім 11 - теплоізоляційний шар з ефективного омонолічуванням всієї конструкції. Зовнішні стіни 9 утеплювача, 12 - бетонні шпонки, 13 - ніші, 14 у пропонованій конструкції будівлі виконані зв'язки (у т.ч. сітки). тришаровими з вертикальних шарів - шару з Пропонована конструкція будівлі або споруди дрібноштучних будівельних елементів 4, включає фундамент, що виконаний у вигляді теплоізоляційного шару з ефективного утеплювача фундаментної плити 1 зі сталевими балками 2. 11 і шару армованого торкретбетону 10, і є Фундаментна плита 1 виготовлена у вигляді несучими. Конструкція зовнішніх стін 9 може бути системи перехресних сталевих балок 2, наприклад різна (див.Фіг.4-6): наприклад, зовнішні стіни 9 нерозрізних балок, які встановлені на можуть бути виконані у вигляді цегельної кладки 4 залізобетонні подушки, з наступним армуванням з армуючими елементами 14, а шар армованого міжбалочного простору арматурною сіткою торкретбетону 10 нанесений по ефективному замоноличуваного бетоном до рівня верхньої утеплювачу 11 із внутрішньої сторони будівлі, при полиці залізобетонної балки. Це дозволяє цьому диски перекриттів обперті на колони 3 й будувати будівлі на проблемних ґрунтах, внутрішній торкретбетонний несучий шар 10. Або наприклад, просадних й пучинистих ґрунтах. З зовнішні стіни 9 виконані з теплоефективних фундаментом 1 жорстко з'єднані вертикальні будівельних блоків 4, а шар армованого колони 3 просторового каркаса, утвореного торкретбетону 10 нанесений із зовнішньої сторони горизонтальними несучими монолітними балками, будівлі по ефективному утеплювачу 11, зв'язевими ригелями 5 і міжповерховими закріпленому на зовнішній стіні 9, при цьому диски перекриттями із плит 6, орієнтованих з перекриттів обперті на колони 3 й зовнішній урахуванням конкретного планувального рішення. армований торкретбетонний шар 10. Або на Колони 3, які розташовані не тільки по периметру зовнішніх стінах 9 армований шар торкретбетону в кутах, айв інших вузлах сполучення несучих 10 нанесений із двох сторін будівлі - із зовнішньої балок і зв'язевих ригелів 5 перекриттів, є несучими сторони по ефективному утеплювачу 11 й із й жорстко з'єднані з ними й зі сталевими балками внутрішньої сторони - по теплоефективним 2 фундаменту 1. Несучий каркас, зовнішні стіни 9 і дрібноштучним будівельним елементам 4 шар армованого торкретбетону 10 обперті на (див.Фіг.6), при цьому диски перекриттів обперті на єдину фундаментну плиту 1 і жорстко з'єднані з колони 3, а також на зовнішній фасадний нею, а між собою з'єднані зв'язками 14, переважно лицювальний зовнішньої стіни 9 і внутрішній горизонтально орієнтованими й розташованими несучий торкретбетонні шари 10. При цьому, дискретно, або бетонними шпонками 12, фасадні зовнішні стіни 9 виконані паралельно утвореними за рахунок наскрізних отворів у несучому каркасу й з'єднані з ним зв'язками 14, теплоізоляційному шарі 11, заповнених бетоном, причому елементи фасадного шару й несучого переважно торкретбетоном. Плити 6 кожного каркаса рознесені у відповідних площинах на перекриття об'єднані в плоскі наскрізні на всю товщину теплоізоляційного шару 11. довжину й ширину будівлі диски з розташованими Теплоізоляційний шар 11 може бути виконаний по периметру поперечними 7 і подовжніми 8 комбінованим, будь-якого типу й з будь-якого монолітними балками з наскрізною подовжньою ефективного теплоізоляційного матеріалу, у тому арматурою, що опираються через анкерні числі повністю з одного матеріалу або з'єднання на вертикальні колони 3 і шар сполученням декількох матеріалів, залежно від торкретбетону 10. У дисках перекриттів на всю призначення й умов експлуатації. Матеріалом ширину будівлі розміщені поперечно орієнтовані з може бути будь-який ефективний утеплювач, що монолітного залізобетону зв'язкові ригелі 5 з має задані властивості (з тепло-, наскрізною зв'язковою арматурою, заанкереною по звукоізоляційними й іншими споживчими кінцях у поздовжніх балках 8 або колонах 3. Таким властивостями): наприклад, пінопласт, чином, убудований ригель опирається по всьому пенополістирол, піноскло, мінвата, їхнє контуру будівлі. Крім того, як приклади конкретного сполучення, або інші матеріали. Характеристики виконання елементів і вузлів пропонованої будівлі бетону, що використовується для зовнішнього або споруди, вона може мати наступні лицювального торкретшару, його товщина й конструктивні ознаки: подовжні бічні 8 і поперечні 7 товщина теплоізоляційного шару регулюються й монолітні залізобетонні балки виконані як єдине підбираються залежно від необхідних ціле із плитою перекриття 6 з монолітного характеристик і конструктивних виконань залізобетону; або диски перекриттів утворені конструкції будівлі в цілому. Характеристики й з'єднаними збірними багатопорожнистими параметри матеріалів, що застосовуються у плитами з відкритими по торцях порожнинами, у тришарових зовнішніх стінах, підбираються яких розміщені бетонні шпонки 12 монолітної залежно від вимог до виконання конструкції залізобетонної балки, а в міжплитних швах у кінців 17 82567 18 При зведенні несучого каркаса знімна опалубка не будівель у цілому. Зовнішні стіни 9 мають надійний використовується, а роль незнімної опалубки при жорсткий контакт (зчеплення) всіх шарів, що побудові вертикальних колон 3 виконує ніша 13, забезпечує монолітність і високу стійкість у що виконана з дрібноштучних будівельних монтажі й при експлуатації, а також уможливлює елементів 4 і ефективного утеплювача 11, а при застосування невеликих по масі стінових побудові горизонтальних балок рамного каркаса конструкцій. При цьому, універсальність торцева сторона плит перекриттів 6, плит конструктива забезпечує peaлізація широкого ефективного утеплювача 11 і поверхні діапазону різних фізико-технічних параметрів, що дрібноштучних будівельних елементів 4. відповідають вимогам затверджених нормативів. Вбудовані вертикальні колони 3 установлюють у Зведення будівлі або споруди згідно проектно-проектно-заданому місці по периметру пропонованого способу по заявленій конструкції зовнішньої металевої балки фундаментної плити 1 здійснюють послідовно-паралельним процесом, у нішах 13 поперечних і подовжніх стін з при якому спочатку виготовляють фундамент 1 у дрібноштучних будівельних елементів 4 і вигляді єдиної фундаментної плити із залишенням ефективного утеплювача 11 і жорстко з'єднують із випусків арматури під вертикальні елементи фундаментом 1. Плити 6 кожного перекриття несучого рамного просторового каркаса зі поєднують у плоскі наскрізні на всю довжину й зв'язаних між собою вертикальних колон 3, ширину будівлі диски перекриттів шляхом горизонтальних несучих балок і ригелів 5, а потім установки по периметру поперечних 7 і поздовжніх проводять паралельні роботи, пов'язані із 8 монолітних балок з наскрізною подовжньою побудовою вертикальних колон 3, монтажем арматурою, установлених у площині розташування міжповерхових перекриттів, і зведенням стін 9 диска, що опираються через анкерні з'єднання на безпосередньо на будплощадці без використання вертикальні колони 3 поперечних і подовжніх стін і громіздких підйомних механізмів. При цьому армований шар торкретбетону 10. У дисках фасадний лицювальний шар стін 9 розділяють із перекриттів на всю ширину будівлі розміщені несучим каркасом у відповідних площинах на поперечно орієнтовані з монолітного залізобетону величину товщини теплоізоляційного шару 11. зв’язкові ригелі 5 з наскрізною зв’язковою Наприклад, спочатку виготовляють фундамент 1 арматурою, і/або заанкереною по кінцях у як єдину монолітну залізобетонну фундаментну подовжніх балках 8 і з колонами 3 з обпиранням по плиту 1 (див.Фіг.1), що виконують у вигляді всьому контуру будинку. Зовнішні стіни 9 системи перехресних сталевих балок 2 виконують тришаровими: із шарів дрібноштучних розрахункові довжини. Під всією фундаментною будівельних елементів 4, ефективного утеплювача плитою 1 після зняття рослинного ґрунту 11 і шару армованого торкретбетону 10, що виконують загальну основу у вигляді піскової наносять механічно методом торкретування з підготовки. На підготовлені поверхні монтуються однієї або двох сторін зовнішніх стін 9, а як фундаментні подушки, що виконані з бетону й теплоізоляційний шар 11 використовують відповідно до розрахункових габаритів. По осях ефективний утеплювач і виконують його повністю монтажу сталевих балок 2 і точках перехресного з одного матеріалу або сполученням декількох зчленування у попередньо виконані лунки матеріалів залежно від призначення й умов засипають заповнювач. Далі встановлюють експлуатації. Така комбінована багатошарова систему перехресних сталевих балок 2 на конструкція зовнішньої стіни дозволяє підвищити її залізобетонні подушки з одночасною вивіркою жорсткість, стійкість і несучу здатність, міцність і висотних позначок, стик балок заварюється, з довговічність, а також морозовитривалість, що наступним армуванням міжбалочного простору дуже важливо в регіонах з вічною мерзлотою або арматурною сіткою й замоноличуванням бетоном. із сейсмічними нестійкими зонами. Крім того, це Бетон укладають у підготовлену незнімну дозволяє варіювати товщину зовнішньої стіни 9. опалубку з перехресних сталевих балок 2 до рівня Зовнішні стіни 9 зводять на висоту поверху, які верхньої полиці сталевої балки. При виготовленні виконуються зі штучних будівельних матеріалів 4 з фундаментної плити 1 залишають арматурні армуванням кладки й заставних гнучких зв'язків випуски для утворення несучого каркаса. А потім 14. Далі, наприклад, із внутрішньої сторони проводять паралельні роботи, пов'язані з наносять шар бетону 10 методом торкретування, монтажем міжповерхових перекриттів, зведенням на який монтують ефективний утеплювач 11 з колон і стін, що значно прискорює технологічний утворенням ніш 13 для убудови каркасів полиць, процес (див.Фіг.1-6). Несучий каркас, зовнішні які з'єднуються з фундаментними випусками, стіни 9 і шар армованого торкретбетону 10 каркасами подовжніх 8, поперечних 7 балок зводять на єдиній фундаментній плиті 1 і жорстко горизонтальних зв'язевих ригелів 5. Залежно від з'єднують із нею. На підлогу фундаментної плити 1 умов роботи конструктива несучий каркас і розміщають монтажно-технологічне оснащення у фасадний лицювальний шар між собою з'єднують вигляді баштових опорних пристроїв, утворених зв'язками 14, які переважно горизонтально об'єднаними між собою телескопічними стійками, орієнтують і розташовують дискретно, або опорні пристрої регулюють на висоту поверху. бетонними шпонками 12, які утворюють за рахунок Плити пустотного настилу встановлюють у наскрізних отворів у теплоізоляційному шарі 11, проектне положення. Просторовий каркас заповнених бетоном, переважно торкретбетоном. утворюють горизонтальними несучими балками, У балках 7, 8 монтуються випуски для зв'язевими ригелями 5 й міжповерховими нарощування наступного поверху, арматурні перекриттями із плит 6, орієнтованих з заставні для убудови шпонок 12 і монтажу сітки 14 урахуванням конкретного планувального рішення. 19 82567 20 з наступним торкретуванням 11, наприклад, строки будівництва всієї будівлі і її собівартість. А внутрішньої поверхні зовнішньої стіни 9, застосування торкретбетону дає можливість включаючи каркасні вбудовані полиці. Наприклад, створювати відкриті архітектурні системи й зводять на висоту поверху стіну з легкобетонних комутирувати різні фрагменти й елементи будівлі елементів 4, роблячи прорізи в місцях випуску в різноманітні архітектурні форми, що значно арматури під армокаркаси колон 3. Легкобетонні розширює функціональні можливості й сфери елементи 4 при кладці армують і встановлюють застосування конструкції. закладні деталі 14 для наступного монтажу Заявлена група винаходів при використанні утеплювача 11 і сітки 14, яка додатково дозволяє в порівнянні з відомими значно зчленовується з випусками фундаментної плити 1 і поліпшити технічні характеристики конструкції випусками подовжніх 8 і поперечних 7 балок. будівлі або споруди, її надійність і довговічність у Посилення конструкції зовнішньої стіни 9 може будь-яких кліматичних умовах, навіть для регіонів бути досягнуте за рахунок застосування шпонок з вічною мерзлотою або для регіонів із 12, утворених наскрізними отворами в сейсмічними нестійкими зонами з можливістю теплоізоляційному шарі й заповнених розмаїтості архітектурних форм. При цьому торкретбетоном. Розміщають у складі стіни по досягається істотне зниження собівартості (за контуру диска перекриття шар ефективного рахунок зниження споживання електроенергії в 3-4 утеплювача 11. Утворена таким чином незнімна рази й рівня капітальних витрат в 2-3 рази) при опалубка дозволяє здійснювати процес різкому збільшенні темпу будівництва будівлі або омоноличування по всьому периметру будівлі в споруди в порівнянні з використанням традиційних місцях проходження горизонтальних зв'язевих технологій в галузі будівництва на цей час. ригелів 5, установлюють підвісну опалубку або По даній групі винаходів здійснено опалубку, що частково обпирається. Укладають моделювання й технологічне фрагментування, по торкретбетон в стики, шпонки, ригелі, подовжні й ряду вузлів будівлі проведені натурні поперечні балки одночасно по всьому диску випробування на предмет виробничої перекриття й в інші місця сполучення, у тому числі технологічності з визначенням технічних важкодоступні місця, що істотного підвищує показників, результати випробувань яких технічні міцностні характеристи вузлів будівлі. підтвердили здійсненність і одержання очікуваного Після витримки й набору проектної міцності технічного результату й позитивного ефекту. демонтують всі підтримуючі й опорні пристрої й Запропонована група винаходів є соціально переставляють на готовий диск перекриття. На значимою і може знайти застосування при вільній від монтажних пристроїв поверхні зведенні дешевих будівель або споруд фундаментної плити 1 укладають ефективний різноманітних архітектурних форм, також у будьутеплювач 11 з наступною побудовою стяжки й яких складних кліматичних зонах і проблемних перегородки. Далі послідовність операцій поґрунтах, наприклад у регіонах з вічною мерзлотою, поверхово зберігається. із сейсмічними нестійкими зонами. Можливість зведення зовнішніх стін з Джерела інформації. використанням торкретбетону безпосередньо на 1. Баранова Т.И. и др. Сборно-монолитный будплощадці (без використання підйомного крану) многоэтажный жилой дом -ж."Жилищное паралельно зі зведенням будівлі дозволяє не строительство» 1999г., - №2. - С.16-17. затримувати виробничий процес, прискорити й 2. Патент RU №2170309 С1, Ε04В1/16, поліпшити його технологічність і скоротити строки заявл.01.11.1999, опубл.10.07.2001 (прототип). монтажу конструкції, що в цілому значно скорочує 21 Комп’ютерна верстка М. Мацело 82567 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
