Спосіб зведення багатоповерхової секційної різнорівневої по висоті будівлі

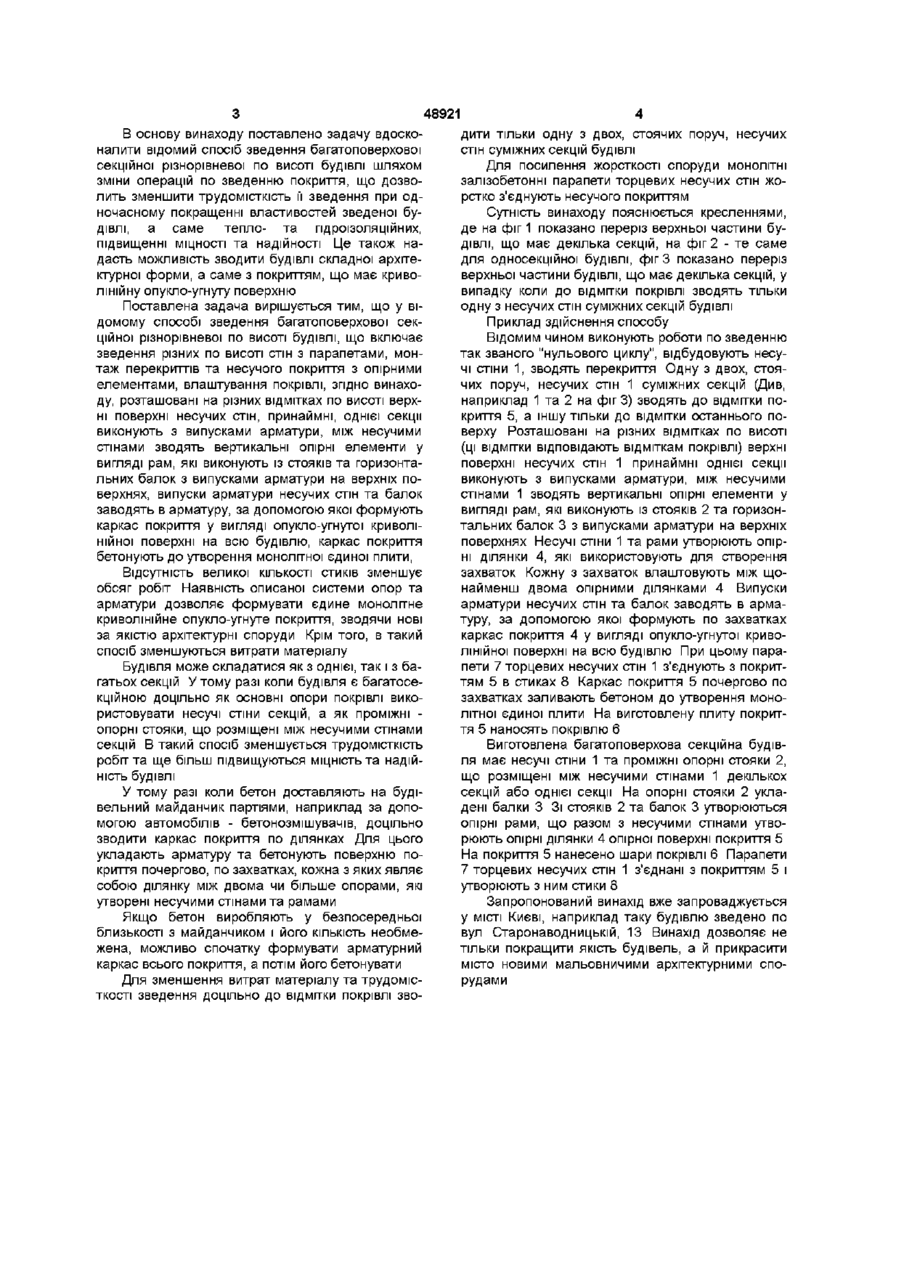

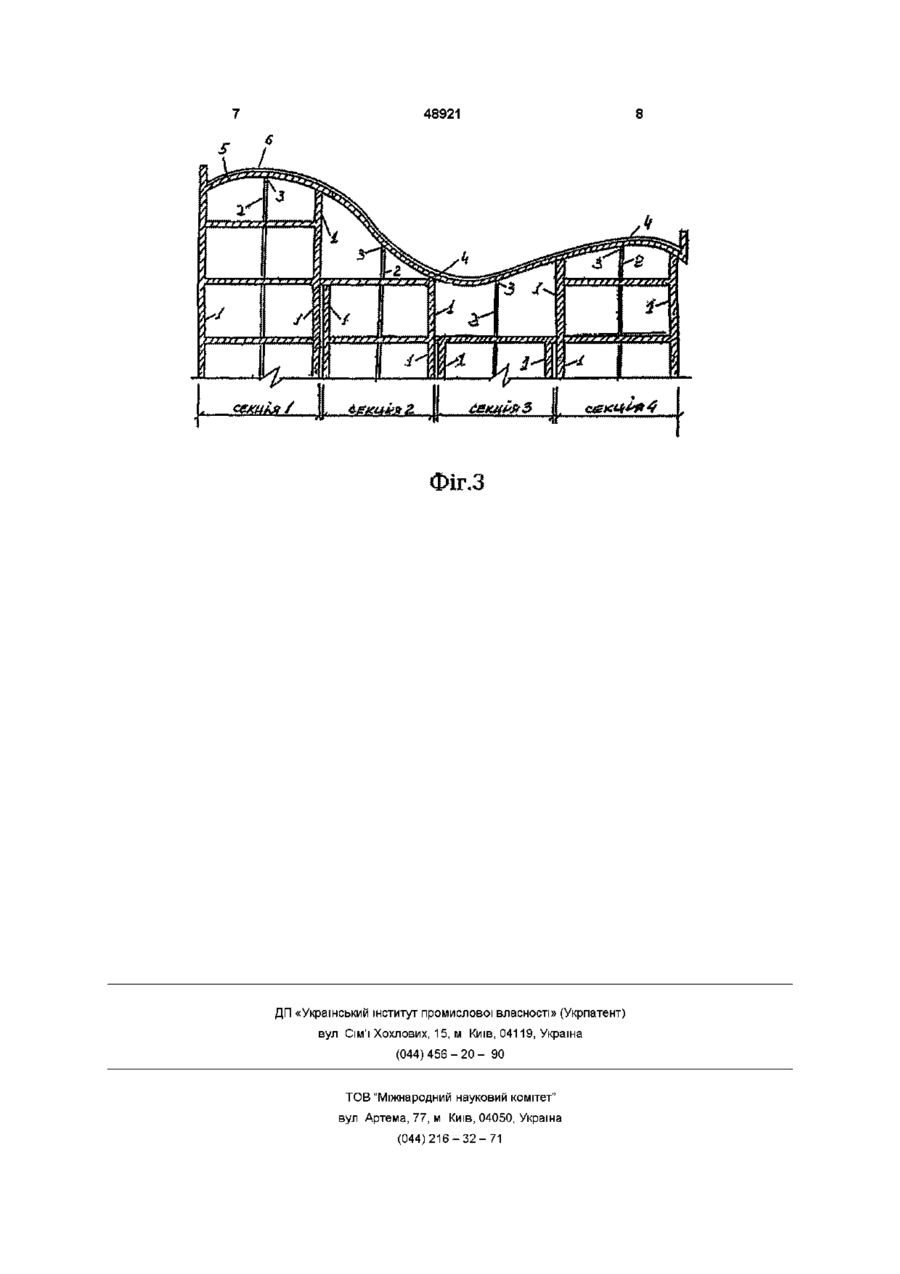

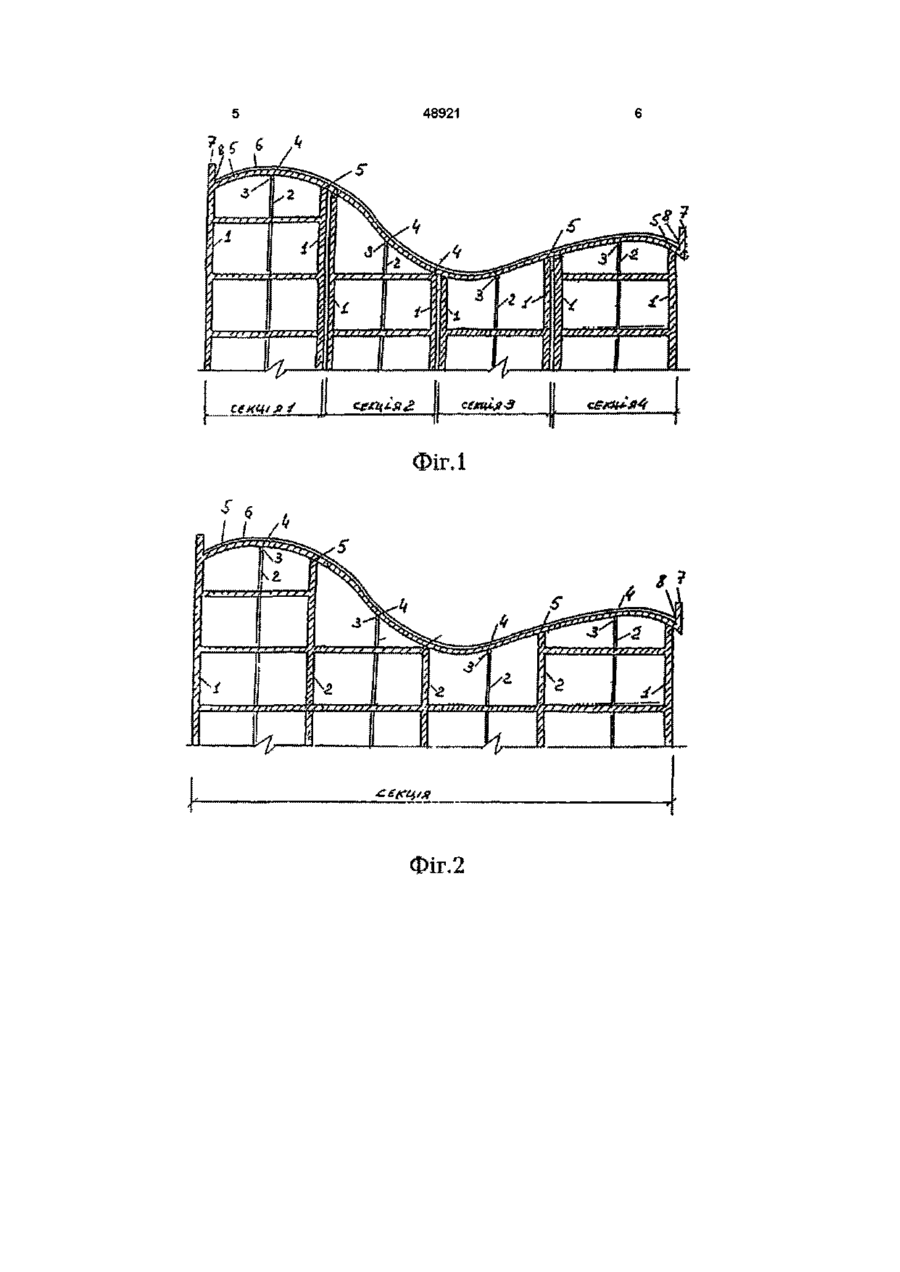

1 Спосіб зведення багатоповерхової секційної різнорівневої по висоті будівлі, що включає зведення різних по висоті стін з парапетами, монтаж перекриттів та несучого покриття з опорними елементами, влаштування покрівлі, який відрізняється тим, що розташовані на різних відмітках по висоті верхні поверхні несучих стін, принаймні, однієї секції виконують з випусками арматури, між несучими стінами зводять вертикальні опорні елементи у вигляді рам, які виконують із стояків та горизонтальних балок з випусками арматури на верхніх поверхнях, випуски арматури несучих стін та балок заводять в арматуру, за допомогою якої формують каркас покриття у вигляді опуклоугнутої криволінійної поверхні на всю будівлю, каркас покриття бетонують до утворення монолітної єдиної плити 2 Спосіб за п 1, який відрізняється тим, що укладають арматуру та бетонують поверхню покриття почергово, по захватках, кожна з яких являє собою ділянку між двома чи більше опорами, які утворені несучими стінами та рамами 3 Спосіб за п 1, який відрізняється тим, що спочатку формують арматурний каркас всього покриття, а потім його бетонують 4 Спосіб за будь-яким з пп 1-3, який відрізняється тим, що до ВІДМІТКИ покрівлі зводять тільки одну з двох поруч розташованих несучих стін суміжних секцій будівлі 5 Спосіб за будь-яким з пп 1-4, який відрізняєть Винахід відноситься до будівництва, а саме до способів зведення будівель, що виготовлюються з монолітного залізобетону або інших штучних кам'яних матеріалів безпосередньо на будівельному майданчику, а також до конструкцій покриття І може бути застосований для будівництва жилих та громадських будівель Відомий спосіб зведення монолітної багатоповерхової будівлі (див патент RU, 2032032, Е04В 1/16, 27 03 95), що включає зведення стін різного рівня по висоті, монтаж перекриттів та покриття, влаштування покрівлі Згідно з цим вирішенням будівлю зводять окремими блоками, які утворюються за допомогою стін та покриттів При цьому стіни, перекриття та покриття, згідно з цим вирішенням, утворюють з шарів плитного утеплювача, двох шарів торкет-бетону, арматурних сіток, що з'єднані між собою стрижнями Покриття зводять таким, що спирається на плоску, переважно, похилу поверхню Це вирішення спрямоване на зменшення трудомісткості та собівартості робіт влі є необхідність обробляти велику КІЛЬКОСТІ стиків на покритті між блоками, що призводить до великих втрат часу та підвищення трудомісткості Найбільш близьким до запропонованого технічного вирішення є спосіб зведення багатоповерхової різнорівневої по висоті будівлі (див патент RU, 2160347, Е04Н 1/04, 10 12 2000), включає зведення різних по висоті стін з парапетами, монтаж перекриттів та несучого покриття з опірними елементами, влаштування покрівлі Згідно з цим вирішенням зводять декілька різних по висоті секцій, для кожної з яких влаштовують окреме плоске покриття, на яке наносять шар звичайної за складом покрівлі Внутрішні стіни та перекриття такої будівлі виконують з крупнорозмірних панелей, а зовні стіни з коміркових блоків У порівнянні з попереднім аналогом цей спосіб є менш трудомістким - КІЛЬКІСТЬ стиків менша, але він не дозволяє зводити будівлі складної архітектурної форми, наприклад з криволінійним у площині дахом Недоліком способу є те, що при зведенні буді ся тим, що МОНОЛІТНІ залізобетонні парапети тор цевих несучих стін жорстко з'єднують з несучим покриттям 00 48921 В основу винаходу поставлено задачу вдосконалити відомий спосіб зведення багатоповерхової секційної різнорівневої по висоті будівлі шляхом зміни операцій по зведенню покриття, що дозволить зменшити трудомісткість її зведення при одночасному покращенні властивостей зведеної будівлі, а саме тепло- та гідроізоляційних, підвищенні МІЦНОСТІ та надійності Це також надасть можливість зводити будівлі складної архітектурної форми, а саме з покриттям, що має криволінійну опукло-угнуту поверхню Поставлена задача вирішується тим, що у відомому способі зведення багатоповерхової секційної різнорівневої по висоті будівлі, що включає зведення різних по висоті стін з парапетами, монтаж перекриттів та несучого покриття з опірними елементами, влаштування покрівлі, згідно винаходу, розташовані на різних відмітках по висоті верхні поверхні несучих стін, принаймні, однієї секції виконують з випусками арматури, між несучими стінами зводять вертикальні опірні елементи у вигляді рам, які виконують із стояків та горизонтальних балок з випусками арматури на верхніх поверхнях, випуски арматури несучих стін та балок заводять в арматуру, за допомогою якої формують каркас покриття у вигляді опукло-угнутої криволінійної поверхні на всю будівлю, каркас покриття бетонують до утворення монолітної єдиної плити, Відсутність великої КІЛЬКОСТІ стиків зменшує обсяг робіт Наявність описаної системи опор та арматури дозволяє формувати єдине монолітне криволінійне опукло-угнуте покриття, зводячи нові за якістю архітектурні споруди Крім того, в такий спосіб зменшуються витрати матеріалу Будівля може складатися як з однієї, так і з багатьох секцій Утому разі коли будівля є багатосекційною доцільно як основні опори покрівлі використовувати несучі стіни секцій, а як проміжні опорні стояки, що розміщені між несучими стінами секцій В такий спосіб зменшується трудомісткість робіт та ще більш підвищуються МІЦНІСТЬ та надійність будівлі У тому разі коли бетон доставляють на будівельний майданчик партіями, наприклад за допомогою автомобілів - бетонозмішувачів, доцільно зводити каркас покриття по ділянках Для цього укладають арматуру та бетонують поверхню покриття почергово, по захватках, кожна з яких являє собою ділянку між двома чи більше опорами, які утворені несучими стінами та рамами Якщо бетон виробляють у безпосередньої близькості з майданчиком і його КІЛЬКІСТЬ необмежена, можливо спочатку формувати арматурний каркас всього покриття, а потім його бетонувати Для зменшення витрат матеріалу та трудомісткості зведення доцільно до ВІДМІТКИ покрівлі зво дити тільки одну з двох, стоячих поруч, несучих стін суміжних секцій будівлі Для посилення жорсткості споруди МОНОЛІТНІ залізобетонні парапети торцевих несучих стін жорстко з'єднують несучого покриттям Сутність винаходу пояснюється кресленнями, де на фіг 1 показано переріз верхньої частини будівлі, що має декілька секцій, на фіг 2 - те саме для односекційної будівлі, фіг 3 показано переріз верхньої частини будівлі, що має декілька секцій, у випадку коли до ВІДМІТКИ покрівлі зводять тільки одну з несучих стін суміжних секцій будівлі Приклад здійснення способу Відомим ЧИНОМ виконують роботи по зведенню так званого "нульового циклу", відбудовують несучі стіни 1, зводять перекриття Одну з двох, стоячих поруч, несучих стін 1 суміжних секцій (Див, наприклад 1 та 2 на фігЗ) зводять до ВІДМІТКИ покриття 5, а іншу тільки до ВІДМІТКИ останнього поверху Розташовані на різних відмітках по висоті (ці ВІДМІТКИ відповідають відміткам покрівлі) верхні поверхні несучих стін 1 принаймні однієї секції виконують з випусками арматури, між несучими стінами 1 зводять вертикальні опірні елементи у вигляді рам, які виконують із стояків 2 та горизонтальних балок 3 з випусками арматури на верхніх поверхнях Несучі стіни 1 та рами утворюють опірні ділянки 4, які використовують для створення захваток Кожну з захваток влаштовують між щонайменш двома опірними ділянками 4 Випуски арматури несучих стін та балок заводять в арматуру, за допомогою якої формують по захватках каркас покриття 4 у вигляді опукло-угнутої криволінійної поверхні на всю будівлю При цьому парапети 7 торцевих несучих стін 1 з'єднують з покриттям 5 в стиках 8 Каркас покриття 5 почергово по захватках заливають бетоном до утворення монолітної єдиної плити На виготовлену плиту покриття 5 наносять покрівлю 6 Виготовлена багатоповерхова секційна будівля має несучі стіни 1 та проміжні опорні стояки 2, що розміщені між несучими стінами 1 декількох секцій або однієї секції На опорні стояки 2 укладені балки 3 Зі СТОЯКІВ 2 та балок 3 утворюються опірні рами, що разом з несучими стінами утворюють опірні ділянки 4 опірної поверхні покриття 5 На покриття 5 нанесено шари покрівлі 6 Парапети 7 торцевих несучих стін 1 з'єднані з покриттям 5 і утворюють з ним стики 8 Запропонований винахід вже запроваджується у МІСТІ Києві, наприклад таку будівлю зведено по вул Старонаводницькій, 13 Винахід дозволяє не тільки покращити якість будівель, а й прикрасити місто новими мальовничими архітектурними спорудами 48921 Фіг Л іг.2 48921 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
