Банка для зберігання і розповсюдження напоїв, що може застосовуватись для імпровізованого приготування напою екстракцією і/або настоюванням

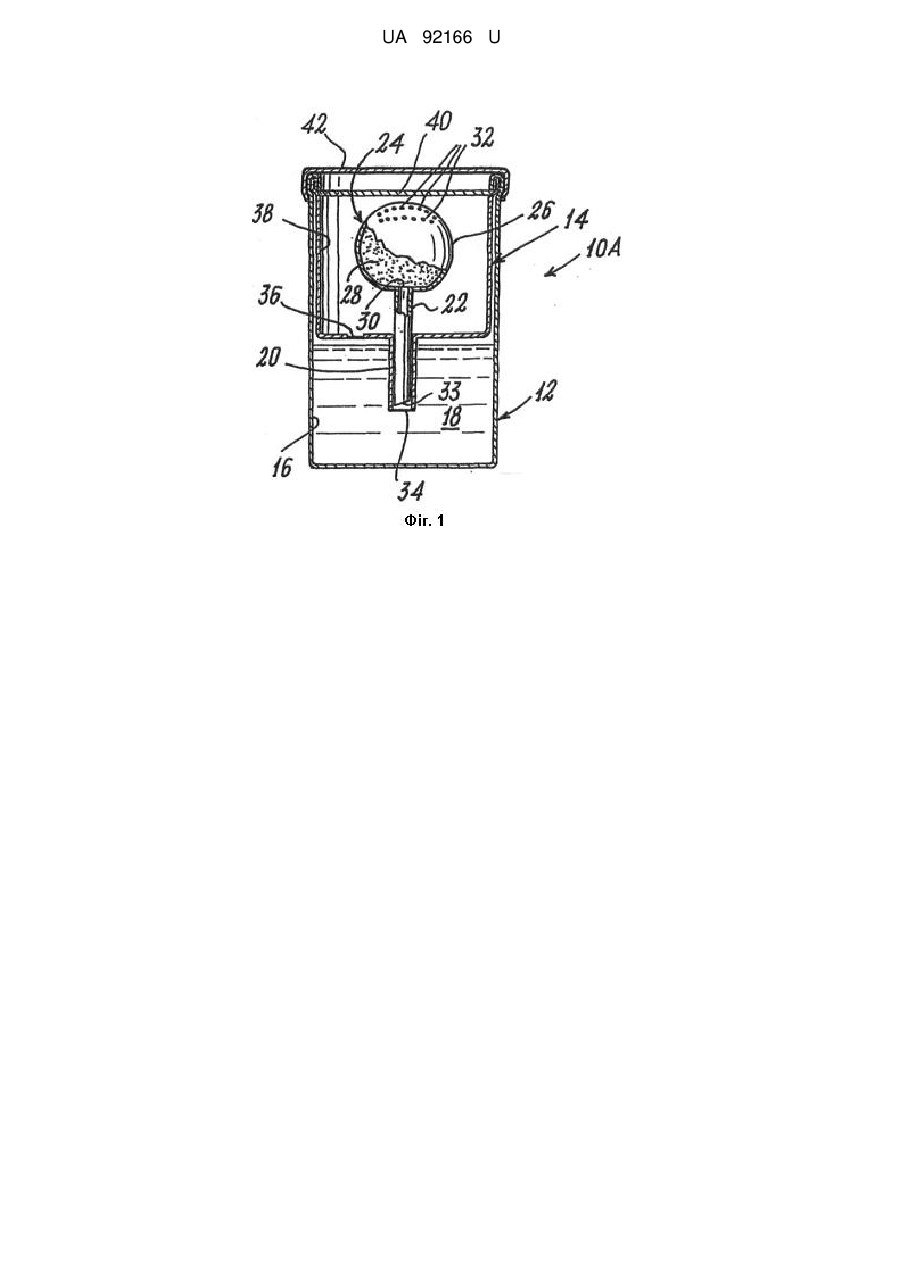

Реферат: Банка для напою або загальновживаний контейнер для зберігання і широкого продажу продуктів призначена для викидання після вжитку, що має бокову стінку, основу і кришку з можливістю доступу до продуктів, що містяться в банці при знятті кришки, або утворенню отвору у кришці. Безпосередньо під кришкою банки (10) міститься перша камера (38), котра спочатку не містить готового до вжитку напою. Камера призначена для приймання кінцевого напою, причому зазначена перша камера відділена щільною перегородкою (14; 214; 314) від другої камери (16), котра відразу містить належну кількість питної рідини (18). Зазначена щільна перегородка має гніздо (20; 120; 220; 334), призначене для розміщення в ньому непроникної частини фільтруючого пристрою (24; 124), котрий включає до себе оболонку з належною кількістю субстанції (28), здатної до утворення потрібного напою екстракцією і/або настоюванням, і має трубку (22; 122), призначену для проникнення вглиб камери (16), що містить рідину (18). Передбачено засоби для переведення споживачем фільтруючого пристрою (24; 124) в положення споживання, в якому встановлюється зв'язок між обома камерами (38 і 16) через фільтруючий пристрій (24; 124) таким чином, що коли банка піддається дії джерела нагрівання, рідина, що міститься в нижній камері (16), переміщується в першу камеру (38), проходячи через зазначену субстанцію (28) і тим самим викликаючи утворення напою. UA 92166 U (54) БАНКА ДЛЯ ЗБЕРІГАННЯ І РОЗПОВСЮДЖЕННЯ НАПОЇВ, ЩО МОЖЕ ЗАСТОСОВУВАТИСЬ ДЛЯ ІМПРОВІЗОВАНОГО ПРИГОТУВАННЯ НАПОЮ ЕКСТРАКЦІЄЮ І/АБО НАСТОЮВАННЯМ UA 92166 U UA 92166 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для приготування напоїв, а саме до контейнерів в формі банки з матеріалу, придатного для зберігання харчів, в котрому напої щільно закриваються для збереження і широкого розповсюдження кінцевому споживачеві, котра, окрім виконання зазначених функцій збереження і широкого розповсюдження харчів, що містяться в ній, робить можливим приготування екстрагованого і/або настояного напою в момент використання зазначеної банки, причому приготовлений у такий спосіб напій збирається в порожнині всередині банки і є готовий до споживання безпосередньо з неї. Статистика показує, що кава є одним з найбільш уживаних напоїв у світі, причому кавовий напій - це той напій, котрий утворюється, коли мелена кава передає гарячій воді вміщені в ній розчинні і ароматичні субстанції, як шляхом екстракції, коли вода, нагріта до температури, близької до точки кипіння, пропускається крізь мелену каву, так і шляхом настоювання, коли певна кількість меленої кави залишається на кілька хвилин у воді за температури, близької до точки кипіння. В публічних закладах, таких як готелі, кафетерії, кімнати відпочинку (наприклад, в офісах і на станціях) цей напій зазвичай готують на великогабаритному обладнанні, відомому як "кавові машини", котрі потребують присутності оператора. В приватних будинках цей напій зазвичай готують з застосуванням обладнання, відомого, як "кофейниці", складені з відповідних частин; при необхідності споживач заповнює відповідні частини крановою водою і кавовим порошком, збирає частини до купи, ставить зборку на нагрівач, чекає на утворення кавового напою і розливає його в чашки, нарешті він розділяє частини зборки і очищує їх для уможливлення приготування наступного напою. Для домашнього вжитку існують також численні невеликі кавові машини, котрі є невеликими аналогами кофейних машин, уживаних в публічних закладах. Вже багато років споживач відчуває потребу одержувати напій коли завгодно, навіть коли в нього немає кофейниці, чи великої, або малої кавової машини; частіше за все це трапляється, коли споживач знаходиться далеко від дому, наприклад перебуваючи в мандрах, займаючись спортом або перебуваючи далеко від населених центрів. Намагаючись задовольнити цю потребу, на ринок були випущені порошки, миттєво розчинні в воді, такі як відомі під торговою маркою "Nescafe", однак одержаний з них напій не задовольняє смак споживача в такій же мірі, як одержаний екстракцією або настоюванням. В усякому разі таке паліативне рішення не розв'язує проблеми нестачі води, ситуація, котра, зокрема, може трапитись, коли споживач є віддаленим від населених центрів (наприклад при мандрівці в човні), або, ще гірше, в країнах, де вода не є так легко доступною або її питна якість є невідомою. В спробі уникнути такої неприємної ситуації вже впродовж кількох років в продажу є прийняті як найближчий аналог банки з уже приготовленим кавовим напоєм, котрий кінцевий споживач при потребі підігріває. Однак, добре відомо, що смак кави значно змінюється внаслідок підігрівання після охолодження, що скоїлось з напоєм після виготовлення, і про це свідчить слабкий продаж таких банок. В основу корисної моделі поставлено задачу задовольнити зазначені вище вимоги і у той же час уникнути зазначені вище незручності. Додатково поставлено задачу дуже великого значення (і очевидної корисності), навіть якщо вона наводиться услід за першою поставленою задачею, досягти масового розповсюдження (аналогічно досягнутому зараз кока-колою®), що дозволило б будь-кому і де б він не жив, за умови доступності нагрівального засобу, насолоджуватись підбадьорюючими і освіжаючими властивостями справжнього кавового напою, приготовленого в той же момент, і одночасно зберігати елементи, необхідні для приготування напою, до моменту їх вжитку. Також поставлено задачу створення банки, котра, крім уможливлення приготування справжнього кавового напою в потрібний момент, може бути також застосованою для приготування інших напоїв, що можуть бути одержаними з різних субстанцій екстракцією, або настоюванням. Поставлена задача вирішується тим, що в банці для напоїв типу контейнера, застосовуваного зазвичай для збереження і широкого розповсюдження харчових продуктів і призначеного для викидання після вжитку, що має бокову стінку, основу і кришку, що дозволяє доступ до продуктів, що містяться в банці, при знятті, або утворенню отвору в кришці; безпосередньо під кришкою міститься перша камера, котра спочатку не містить готового до вжитку напою, що призначена для приймання кінцевого напою, причому зазначена перша камера відділена щільною перегородкою від другої камери, котра відразу містить належну кількість питної рідини; 1 UA 92166 U 5 10 15 20 25 30 35 40 45 50 55 60 зазначена щільна перегородка має гніздо, пристосоване для щільного утримання в ньому непроникної частини фільтруючого пристрою, котрий включає до себе оболонку з належною кількістю субстанції, здатної до утворення потрібного напою екстракцією і/або настоюванням, що має трубку, пристосовану до проникнення вглиб камери, що містить рідину; передбачено засоби для переведення споживачем фільтруючого пристрою в умови споживання, за яких встановлюється зв'язок між обома камерами через фільтруючий пристрій у такий спосіб, що коли банка піддається дії джерела нагрівання, рідина, що міститься в нижній камері, переміщується в першу камеру, проходячи через зазначену субстанцію і спричинюючи утворення напою. Бажано, щоб фільтруючий пристрій вже знаходився в першій камері, тоді, навіть, коли його не виставлено в положення для вживання, його може виставити в це положення споживач. У той самий спосіб можуть бути одержані різного типу напої при застосуванні різних субстанцій, таких як мелена кава і ячмінь, чай, какао; зазначені субстанції можуть бути розмелені більш або менш тонко, від дуже тонких порошків до шматків січеного листя, і можуть бути змішаними з іншими продуктами, наприклад порошковим молоком, цукром; далі термін "напій" завжди буде вживатися для позначення кінцевого продукту, а "субстанція" для речовини, що міститься в фільтруючому пристрої і спроможна продукувати напій. Таким же чином питна рідина буде найчастіше водою, але може бути замінена або збагачена іншими рідинами, такими як молоко, щоб продукувати напої, інші ніж кава, такі як капучино; кінцевий рідкий продукт в усіх випадках називатиметься "напій". Відповідно до одного з виконань представленої корисної моделі перша камера, призначена для прийому кінцевого напою, утворює одну деталь разом з пустотною камерою, що містить рідину. Відповідно до одного варіанта корисної моделі перша камера для збору напою і друга камера, що містить рідину, утворюють одну деталь одна з одною і з щільною перегородкою, котра їх розділяє. У відповідності з іншим варіантом корисної моделі перша збиральна камера є охоплена контейнером у формі, близької до чашки, з відкритою частиною, спрямованою догори, і такої форми і розмірів, що її можна вставити в бокову стінку банки з утворенням між зазначеним контейнером і зазначеною боковою стінкою проміжного простору, в якому, коли банка постачається споживачеві, вже налито певну кількість рідини; причому контейнер і бокова стінка банки знаходяться в контакті один з одним принаймні на одній периметричній ділянці і герметично поєднані один з одним принаймні на цій периметричній ділянці. Слід відмітити, що в описаному прикладі стінки чашкоподібного контейнера, суміжні з проміжним простором, виконують роль розмежувальної перегородки, а проміжний простір утворює другу камеру. Відповідно до одного з виконань корисної моделі, банка має фільтруючий пристрій, призначений для введення в гніздо, розміщене з цією метою на розмежувальній перегородці, причому зазначене гніздо спочатку є закрите непроникною мембраною. Зазначений фільтруючий пристрій може бути герметично введений споживачем в гніздо, розриваючи мембрану і створюючи робочі умови. Фільтруючий пристрій складається з оболонки, котра є закритою або здатною закриватись на кшталт капсули, призначеної для утримання субстанції, причому на одному кінці зазначеної оболонки виконана трубка, призначена для проникнення всередину другої камери, що уміщує рідину, тоді як другий кінець зазначеної оболонки має принаймні одну фільтруючу ділянку, тобто проникну лише для рідин, завдяки чому рідина, котра пройшла через мелену субстанцію, може з'явитись в першій камері, котра діє, як збиральна камера; а принаймні частина непроникної частки фільтруючого пристрою є припасована за формою до обіймаючого її гнізда, розташованого на зазначеній розмежувальній перегородці, і навпаки. При необхідності стабільність і герметичність фільтруючого пристрою по периметру гнізда, в котре було заведено зазначений пристрій, можуть бути забезпечені відповідними прокладками. Зазвичай, коли банка постачається споживачеві, фільтруючий пристрій вже знаходиться в першій збиральній камері, завдяки чому споживач, знявши чи проткнувши кришку, може доступитись до зазначеного фільтруючого пристрою і може перевести його в його кінцеве робоче положення. В іншому випадку фільтруючий пристрій може бути ще не розміщеним в банці, а її супроводжувати, наприклад в пакеті, що містить банку разом з фільтруючим пристроєм. Зазвичай, коли банка постачається споживачеві, фільтруючий пристрій вже містить призначену кількість субстанції. В іншому випадку зазначена кількість субстанції може не міститися в фільтруючому пристрої, а замість цього може його супроводжувати (наприклад належним чином запакованою в збиральній камері), і в цьому випадку фільтруючий пристрій 2 UA 92166 U 5 10 15 20 25 30 35 40 45 50 55 60 мусить мати можливість відкриватися, щоб уможливити споживача закласти в нього зазначену субстанцію. Зокрема субстанція може бути запакованою в проникний конверт (наприклад, саше з фільтрувального паперу), котрий можна вкласти в фільтруючий пристрій. Відповідно до одного з виконань корисної моделі, засоби для сполучення субстанції, що міститься в фільтруючому пристрої, з масою рідини, що міститься в другій камері, в момент застосування, включають: - трубку, що є частиною фільтруючого пристрою, причому один з кінців трубки є вільний; - ділянка герметичної розмежувальної перегородки, здатна до проколювання вільним кінцем трубки при втручанні споживача; - і засоби для забезпечення зовнішньої герметизації між другою камерою, вже заповненою рідиною, і трубкою, коли банка знаходиться в положенні використання. Відповідно до подальшого варіанта корисної моделі, засоби для сполучення субстанції, що міститься в фільтруючому пристрої, з масою рідини, уміщеної в другій камері, в момент застосування, включають: - гніздо, розміщене на герметичній розмежувальній перегородці і складене з замкнутої ділянки, котру споживач може відкрити піднімаючи вушко, або проколюванням, створюючи наскрізний отвір між другою камерою, вже заповненою рідиною, і першою камерою, призначеною для уміщення кінцевого напою, причому в цьому отворі можна розмістити фільтруючий пристрій; - і засоби для забезпечення зовнішньої герметизації між другою камерою, вже заповненою рідиною, і тією частиною фільтруючого пристрою, котру було розміщено в отворі споживачем. Корисну модель можна буде краще зрозуміти з наступного опису його двох виконань, наведених у якості прикладу. В цьому описі зроблено посилання на прикладені креслення, в яких: - фіг. 1 є вертикальним осьовим розрізом першого виконання банки відповідно до корисної моделі, причому банка зображена в положенні, в котрому вона постачається споживачеві; - фіг. 2 є розрізом, схожим на фіг. 1, але в якому банка знаходиться в стані використання, досягнутому втручанням споживача; - фіг. 3 є частковий розріз варіанта банки відповідного фіг. 1 і 2, в стані відповідно до фіг. 1; - фіг. 4 зображає той самий варіант, як і фіг. 3, але в стані, що відповідає фіг. 2; - фіг. 5 зображає фрагмент іншого варіанта банки, зображеної на фіг. 1 і 2, і - фіг. 6 зображає фрагмент іншого варіанта. Як можна побачити на фіг. 1 і 2, банка 10 - навмисне позначена 10А в стані фіг. 1 і 10В в стані фіг. 2 - включає зовнішній контейнер 12 чашкоподібної форми і внутрішній контейнер 14 в основному також чашкоподібної форми, причому внутрішній контейнер 14 співвісно встромлено в зовнішній контейнер 12. В проілюстрованому прикладі обидві чашки 12 і 14 виконані з матеріалу (наприклад алюмінію або пластику), придатного, щоб дати можливість загнути їх верхні сусідні кромки і їх склепати або зварити разом у відомий спосіб (як схематично показано на зазначених фігурах) для одержання між ними герметичного з'єднання. Унаслідок цього утворюється герметична проміжна камера 16, котра вже містить певну кількість рідини (наприклад води). Внутрішній контейнер 14, стінки якого в цьому випадку також діють як розмежувальна перегородка, з боків і знизу відмежовує відкриту зверху камеру 38, функціонуючу як камеру для уміщування напою, виготовленого в банці 10. Як можна побачити на фіг. 1, відкрита зверху коаксіальна трубка 20 виступає вниз від основи нижнього контейнера 14 і закрита знизу щільною мембраною (наприклад листок алюмінію того типу, котрий закриває отвір деяких тюбиків з зубною пастою). Як можна побачити на фіг. 1, трубка 22 з відповідного матеріалу, наприклад пластику, котра утворює частину фільтруючого пристрою, позначеного загалом, як 24, частково встромлена легким натисненням в трубку 20. Трубка 22 має зовнішній діаметр такого розміру, що для введення трубки 22 в трубку 20 треба прикласти таке зусилля, котре окрім утримання трубки 22 в трубці 20 (стан, зображений на фіг. 1) забезпечує також потрібну герметизацію між трубкою 22 і трубкою 20. Тому, затискуючи трубку 22 фіг. 1 вниз в трубку 20, споживач одержує ситуацію, показану на фіг. 2, в якій нижній кінець (переважно у формі мундштука флейти, як на зазначених фігурах) трубки 22 проткнув щільну мембрану 34, що закриває нижній кінець трубки 20. На додаток до трубки 22 фільтруючий пристрій 24 має також пустотну частину в формі капсули 26 (в основному сферичною для специфічного прикладу), котра вже містить визначену кількість субстанції 28 (наприклад меленої кави). Субстанція 28, котра може також бути в формі гранул, або порошку, не може висипатися в трубку 22, бо на її верхньому отворі, що сполучається з внутрішньою частиною сферичної стінки 26, змонтовано проникну для рідини перегородку, позначену 30 на фіг. 1 (наприклад виконану з фільтрувального паперу, або підхожої сітки). Як можна побачити на фіг. 1, сферична частина 3 UA 92166 U 5 10 15 20 25 30 35 40 45 50 55 60 фільтрувального пристрою 24 має в своїй верхній частині серію перфорацій 32, завдяки чому капсула має проникну ділянку, через яку може з'явитися виготовлений напій. Коли банку 10 поставлено споживачеві (тобто коли він її купив) фільтруючий пристрій 24 знаходиться в стані 10А фіг. 1, як зазначено. Варто зазначити, що банка 10 може залишатись в положенні 10А фіг. 1 навіть під час її використання, якщо ущільнювальна перегородка 34 сформована з речовини, спроможної розкластися при нагріванні. В цьому випадку втручання споживача обмежується операцією піддавання банки 10А дії нагрівального джерела. Те ж стосуватиметься і ситуації, коли ущільнювальна перегородка була б виконаною як мембрана, розривна при підвищенні тиску в другій камері, заповненій рідиною 38, при підведенні банки під дію нагрівального джерела; причому вочевидь, що ця мембрана повинна мати опір тискові менший, ніж стінка 16 камери 38 і розмежувальна перегородка 14, і так само менший, ніж тиск спрацьовування запобіжного клапана 36, котрим є забезпеченою банка (і котрий буде описано нижче). В цьому випадку так само втручання споживача обмежується операцією підведення банки 10А під дію нагрівального джерела. Банка 10А для зручності є наділеною знімною кришкою 40; кромку цієї кришки можна загнути і приєднати склепуванням або зварюванням до кромок двох контейнерів 12 і 14, причому кришка, наприклад, може бути наділеною відомим кільцем (непоказане) для зривання кришки. В іншому виконанні банка може мати спільну кришку (наприклад з пластику) 42, напресовану на верхню кромку банки 10. Банка також може мати іншу кришку, встановлену (наприклад з гігієнічною метою) над однією з уже описаних. Як буде зрозуміло з подальшого опису, банка є надзвичайно простою і дуже дешевою (особливо, якщо її виготовити з алюмінію і/або пластику). Це має значення, зважаючи на те, що, як стане відразу зрозумілим, кришку практично повторно використати неможливо, тобто після вжитку вона підлягає викиданню. Треба відмітити, що термін "банка" є широко уживаним для визначення продуктових контейнерів, виготовлених з матеріалів інших ніж жерсть, котра вживалася раніше для так від початку названих "бляшаних банок", за умови, що ці матеріали є придатними для зберігання харчових продуктів, наприклад алюміній або пластик, оскільки в цій корисній моделі матеріал для виготовлення банки слід розуміти в найширшому сенсі. З цієї ж причини термін "банка" вказує також на контейнери не виключно циліндричної форми (наприклад у формі паралелепіпеда). Хоча це вже очевидно з вищенаведеного опису, короткий опис застосування банки 10 зараз буде наведено для ще більшої ясності. Як вже було зазначено, споживач купує банку 10 в стані 10А фіг. 1. Коли він вирішує скористатись нею для одержання відповідного напою, споживач, знявши всі кришки, має просто затиснути пальцями фільтруючий пристрій 24 всередину таким чином щоб трубка 22, поки що не повністю встромлена в трубку 20, зайшла в неї настільки глибоко, наскільки можливо. У наслідок цього кінець трубки 22, у формі мундштука флейти 33, протикає ущільнюючу перегородку 34, доки він не наблизиться до основи зовнішнього контейнера 12 (банка зараз знаходиться в стані 10В фіг. 2), унаслідок чого трубка 22 заглиблюється в масу рідини (наприклад води), уміщеної в другій камері 16. Фільтруючий пристрій 24 є з вигодою виготовлений з пластичного матеріалу, придатного для контактів з харчовими продуктами і достатньо вигідного, щоб його можна було встромити в трубку 20, причому затискування забезпечує потрібне ущільнення між трубкою 22 і нижньою стінкою трубки 20. Коли банка знаходиться в стані 10В, вона потребує лише підведення під дію нагрівального джерела (наприклад поставити її на вогонь, або помістити у мікрохвильову піч), доки рідина 18, вміщувана в камері 16, не закипить, в результаті чого рідина піднімається по трубці 22, проходить через масу субстанції 28, уміщеної в капсулі 26, залишає її в формі напою через перфорації 32 і збирається нарешті у внутрішньому контейнері 14, котрий, як зазначено, діє як збиральна камера для напою; на цьому етапі споживач може пити напій безпосередньо з банки, як трапляється з іншими напоями (наприклад пивом) широко поширюваними в банках. Коли напій випито, або використано, банку викидають. Треба також відмітити, що банку 10 можна також продавати, не розміщуючи фільтруючий пристрій в положенні фіг. 1, а просто поклавши його у внутрішній контейнер 14, якщо він достатньо широкий. В цьому випадку покриття, наприклад кришка описаних вище типів, перешкоджає випадковому випадінню фільтруючого пристрою через верхній отвір банки і в той же час зберігає його аромат. Як альтернатива описаним банкам, але з тією ж метою закриття, банка може бути загорненою пакувальною обгорткою (наприклад листом з пластика, здатного збігатися під впливом нагрівання). Треба відмітити, що фільтрувальний пристрій можна 4 UA 92166 U 5 10 15 20 25 30 35 40 45 50 55 60 розташувати також і зовні від будь-якої кришки. Якщо фільтруючий пристрій 24 ще не встановлений в положення фіг. 1, розрив розмежувальної перегородки 34 може бути здійснений на ділянці, в якій виконується отвір, та в котрій можна виконати отвір іншими засобами, крім нижнього кінця трубки 22, зокрема пластиковим стрижнем, або шпилькою, котрими можна наділити банку. Інший варіант показано на фіг. 5, у якому трубка 220 є трохи витягнутою над (частина 220А) розмежувальною перегородкою 214, причому на верхній отвір частини 220А накладено ущільнювальну мембрану 234, котру споживач може зірвати при вживанні, причому ця операція спрощується завдяки захоплювальному вушку 235. У відповідності з особливо простим варіантом (фіг. 6) корисної моделі гніздо для трубки 22 і ділянку, в якій виконується отвір, розмежувальної перегородки можна одержати, якщо просто виконати по центру розмежувальної перегородки 314 тонку круглу ділянку 334, котру можна було б легко простромити трубкою 22, або іншими засобами. Відповідно до подальшого варіанта банки за корисною моделлю (частково показаному на фіг. 3 і 4, але в решті близького до зображеного на фіг. 1 і 2) верхня частина трубки 122 ширшого діаметра має зовнішню різьбу, причому цю різьбу виконано таким чином, що вона взаємодіє з внутрішньою різьбою, виконаною на внутрішній стінці трубки 120. На фіг. 3 фільтруючий пристрій 124 з перфорація ми 132 (котрий у цьому випадку має форму яйця) знаходиться в положенні (такому, в якому банку було поставлено споживачеві), в якому лише частина нарізаної частини трубки 22 є вгвинченою (бажано з деяким зусиллям) в трубку 120. Коли споживач хоче скористатись з цієї банки, він просто повністю вгвинчує трубку 122 в трубку 120, у результаті чого нижній кінець трубки 122 у формі мундштука флейти 133 простромлює ущільнюючу мембрану 134 і досягає положення, показаного на фіг. 4, у якому нижній кінець трубки 122 занурюється в рідину, вміщувану в другій камері (не показана). Це виконання є однаково придатним, і якщо фільтруючий пристрій є виконаний з підходящого пластичного матеріалу, коли, належним чином підібравши розміри і матеріал трубки 122, можна також одержати ущільнення між трубкою 122 і трубкою 120, і якщо використано відповідний метал (такий, як алюміній), або пластичний матеріал, котрий не дозволяє одержати зазначене ущільнення. Однак, для забезпечення ущільнення у цьому останньому випадку має бути застосована ущільнююча манжета, така як позначена 140 на фіг. 3 і 4. Треба відмітити, що якщо на додачу до фільтруючого пристрою 24, або 124 обидва контейнери 12 і 14 є так само виконані з підходящого пластику, котрий можна використовувати в контакті з харчовими продуктами, банку не можна буде ставити на вогонь, або на електричну плитку, але її можна використати, встановивши в мікрохвильовій печі. Нарешті, слід відмітити, що банка, відповідно корисній моделі, і зокрема друга камера, котра вже є заповненою рідиною, може бути зручно наділеною запобіжним клапаном. Останній можна зручно встановити з виходом в першу камеру, котра діє як збиральна камера. В такий спосіб уникають зовнішніх виступаючих частин, завдяки чому банка зовні за своєю формою і виглядом не відрізняється від звичайних наявних в торгівлі харчових банок і допускає проводити над собою такі ж маніпуляції. Що стосується субстанції, вживаної в банці відповідно до корисної моделі для одержання відповідного напою, то на додаток до січених і порошкових субстанцій, можна використовувати субстанції в желатинізованій формі (у тому числі в капсулах), за умови, що вони придатні для приготування потрібного напою, якщо їх помістити в фільтруючий пристрій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Банка для зберігання і розповсюдження напоїв, що може застосовуватись для імпровізованого приготування напою екстракцією і/або настоюванням, що призначена для викидання її після вжитку, що має бокову стінку, основу і кришку з можливістю доступу до напою, що міститься в банці при знятті кришки, або утворенню отвору у кришці, яка відрізняється тим, що: безпосередньо під кришкою банки (10) міститься перша камера (38), котра спочатку не містить готового до вжитку напою, камера призначена для приймання кінцевого напою, причому зазначена перша камера відділена щільною перегородкою (14; 214; 314) від другої камери (16), котра відразу містить належну кількість питної рідини (18); зазначена щільна перегородка має гніздо (20; 120; 220; 334), призначене для розміщення в ньому непроникної частини фільтруючого пристрою (24; 124), котрий включає до себе оболонку з належною кількістю субстанції (28), здатної до утворення потрібного напою екстракцією і/або настоюванням, і має трубку (22; 122), призначену для проникнення вглиб камери (16), що містить рідину (18); 5 UA 92166 U 5 10 15 20 25 30 35 40 45 50 55 передбачено засоби для переведення споживачем фільтруючого пристрою (24; 124) в положення споживання, в якому встановлюється зв'язок між обома камерами (38 і 16) через фільтруючий пристрій (24; 124) таким чином, що коли банка піддається дії джерела нагрівання, рідина, що міститься в нижній камері (16), переміщується в першу камеру (38), проходячи через зазначену субстанцію (28) і тим самим викликаючи утворення напою. 2. Банка для напою (10) за п. 1, яка відрізняється тим, що перша камера (38) охоплена контейнером (14) з отвором, спрямованим догори, причому зазначений контейнер (14) має такі розміри і так розміщений всередині бокової стінки (12) банки (10), що між зазначеним контейнером (14) і зазначеною боковою стінкою (12) утворюється проміжний простір в формі другої камери (16), суміжної до першої камери (38), в котрій вже є налитою належна кількість рідини (18), а зазначена бокова стінка (12) і розміщений в ній зазначений контейнер (14) знаходяться в контакті один з одним принаймні на одній периметричній ділянці і герметично поєднані один з одним принаймні на цій периметричній ділянці. 3. Банка для напою (10) за п. 1 або 2, яка відрізняється тим, що кришка (40), котра закриває верхній отвір верхньої камери (38), призначеної для приймання напою, є незалежною від конструкції банки. 4. Банка для напою (10), зазначена вище за пп. 1-3, яка відрізняється тим, що над кришкою (40) розміщена принаймні одна інша знімна покришка (42). 5. Банка для напою (10), зазначена вище за пп. 1-4, яка відрізняється тим, що принаймні частина її компонентів виготовлена з пластичного матеріалу. 6. Банка для напою (10), зазначена вище за пп. 1-5, яка відрізняється тим, що матеріали її конструкцій придатні для застосування в мікрохвильовій печі. 7. Банка для напою (10), зазначена вище за пп. 1-6, яка відрізняється тим, що в стані, коли вона надається споживачеві, фільтруючий пристрій (22; 124) міститься в першій камері (38), котра виконує роль приймальної ємності для напою. 8. Банка для напою (10), зазначена вище за пп. 1-7, яка відрізняється тим, що гніздо, призначене для герметичного розміщення в ньому непроникної частини фільтруючого пристрою (24; 124), має здатну до проколювання ділянку (334) щільної перегородки (14; 314), в яку можна ввіткнути зазначену непроникну частину фільтруючого пристрою. 9. Банка для напою (10), зазначена вище за пп. 1-7, яка відрізняється тим, що гніздо для герметичного розміщення в ньому непроникної частини фільтруючого пристрою (24; 124) має пряму трубку (20; 120; 220), що утворює частину щільної перегородки (14; 114; 214), причому, коли банка надається споживачеві, зв'язок через зазначену трубку між рідиною (18) і субстанцією (28), що міститься в фільтруючому пристрої (24; 124), унеможливлюється здатною до проколювання мембраною (34; 134) або знімною мембраною (234). 10. Банка для напою (10), зазначена в п. 9, яка відрізняється тим, що певна частина прямої трубки (20; 120; 220) має різьбу для взаємодії з нарізною частиною фільтруючого пристрою (24; 124). 11. Банка для напою (10), зазначена за пп. 1-10, яка відрізняється тим, що вона має манжету (140), котра забезпечує герметизацію між непроникною частиною фільтруючого пристрою (24; 124) і гніздом (20; 120; 220; 334), в котрому розміщується цей пристрій в його заключному положенні під час вживання. 12. Банка для напою (10), зазначена за п. 1, яка відрізняється тим, що в положенні, коли вона надається споживачеві, фільтруючий пристрій (24; 124) вже містить належну кількість субстанції (28), котра дозволяє одержати потрібний напій екстракцією і/або настоюванням. 13. Банка для напою (10), зазначена за п. 1, яка відрізняється тим, що субстанція (28), котра дозволяє одержати напій екстракцією і/або настоюванням, є меленою кавою. 14. Банка для напою (10), зазначена за п. 1, яка відрізняється тим, що субстанція (28), котра дозволяє одержати напій екстракцією і/або настоюванням, є розчинною твердою речовиною. 15. Банка для напою (10), зазначена за п. 1, яка відрізняється тим, що камера (16), котра містить рідину (18), забезпечена запобіжним клапаном. 16. Банка для напою (10), зазначена за п. 15, яка відрізняється тим, що запобіжний клапан (36), котрим забезпечена камера (16), сполучається з порожниною верхньої камери (38). 17. Банка для напою (10), зазначена за п. 1, яка відрізняється тим, що сполучення між камерою (16), що містить рідину (18), і субстанцією (28), що міститься в фільтруючому пристрої (24; 124), перекривається, коли банка надається споживачеві, їстівною теплорозчинною мембраною, а втручання споживача, необхідне для введення фільтруючого пристрою (24; 124) в його стан, необхідний для споживання, зводиться до підведення банки (10), що містить зазначений фільтрувальний пристрій (24; 124), під дію джерела нагрівання. 6 UA 92166 U 5 18. Банка для напою (10), зазначена в пп. 1 і 15, яка відрізняється тим, що сполучення між камерою (16), що містить рідину (18), і субстанцією (28), що міститься в фільтруючому пристрої (24; 124), перекривається, коли банка надається споживачеві, мембраною, що може бути проколотою при підвищенні тиску, утворюваного всередині камери (16), коли банку вводять в контакт з джерелом нагрівання, причому тиск, провокуючий розрив мембрани, є меншим за тиск вивільнення запобіжного клапана, завдяки чому втручання споживача, необхідне для введення фільтруючого пристрою (24; 124) в його стан, необхідний для споживання, зводиться до підведення банки (10), що містить зазначений фільтруючий пристрій (24; 124), під дію джерела нагрівання. 7 UA 92166 U 8 UA 92166 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
