Ізоляційна стінова панель і скріпний механізм для цієї панелі

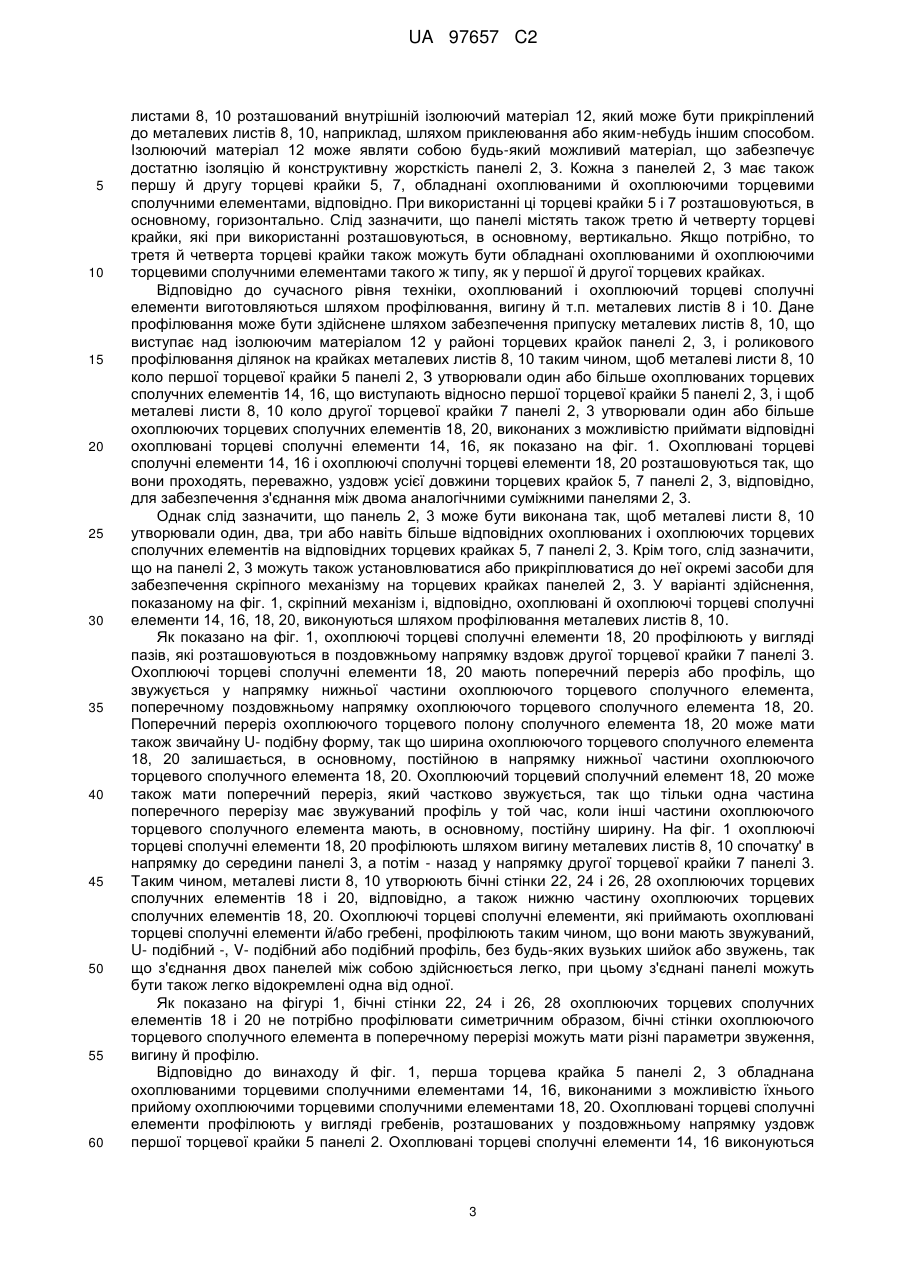

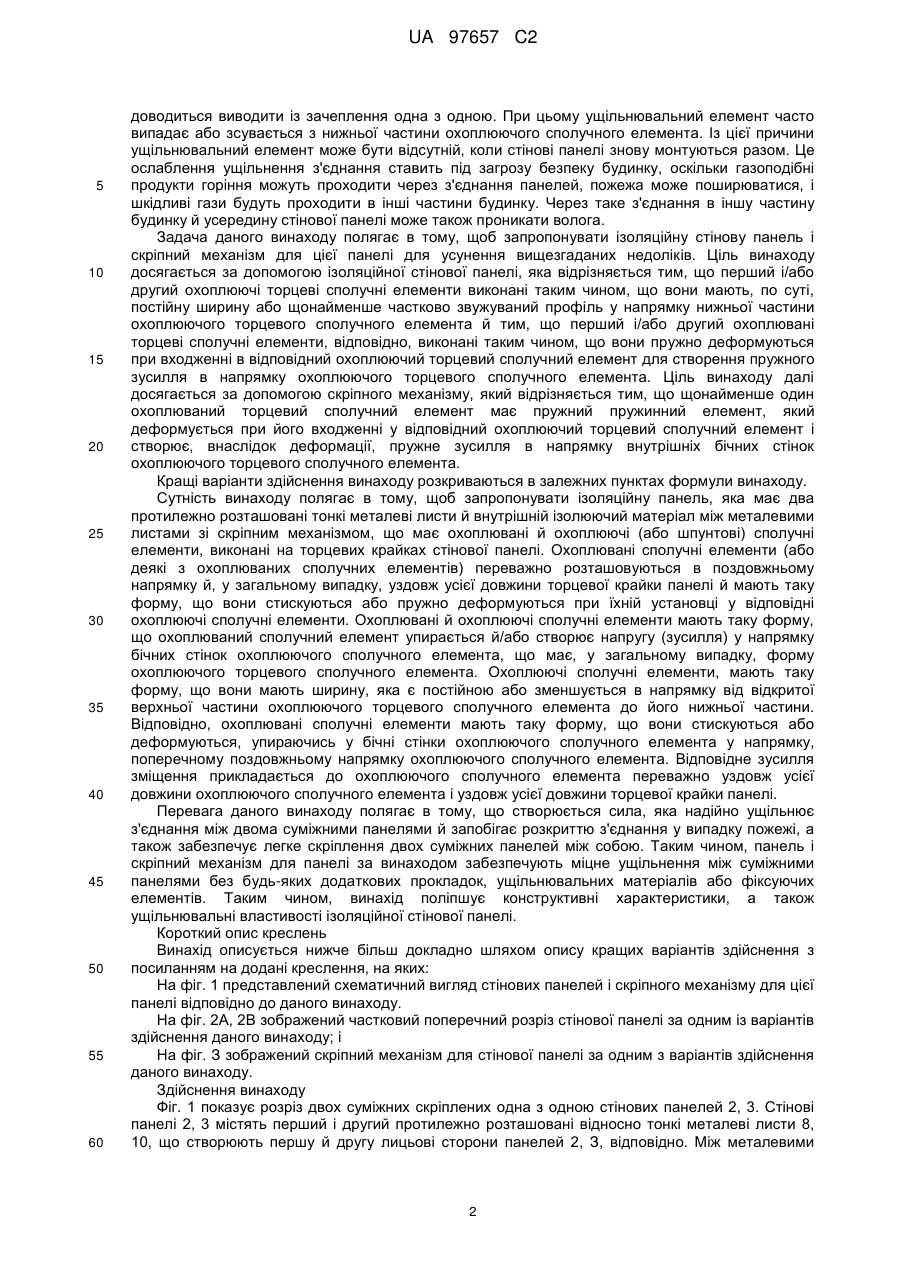

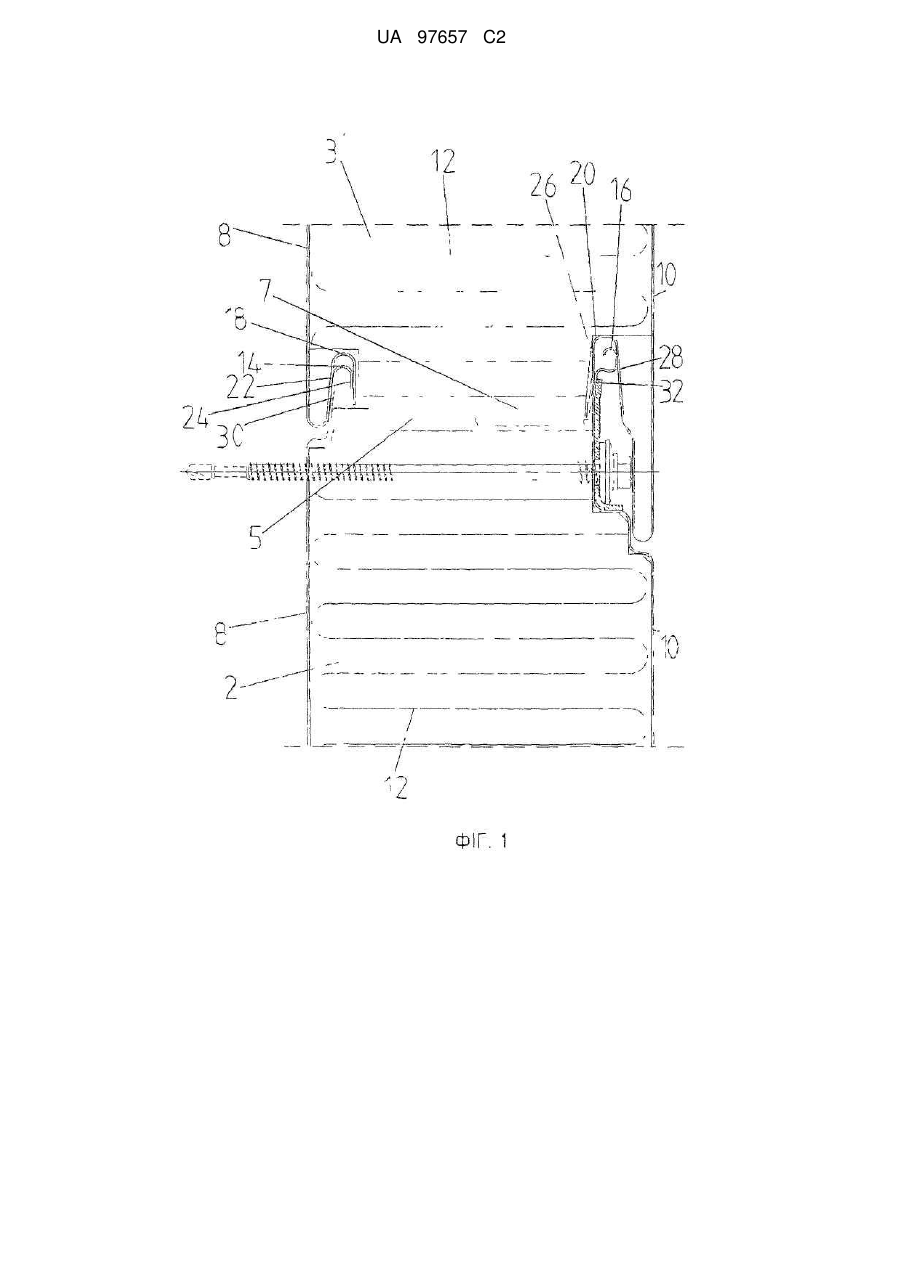

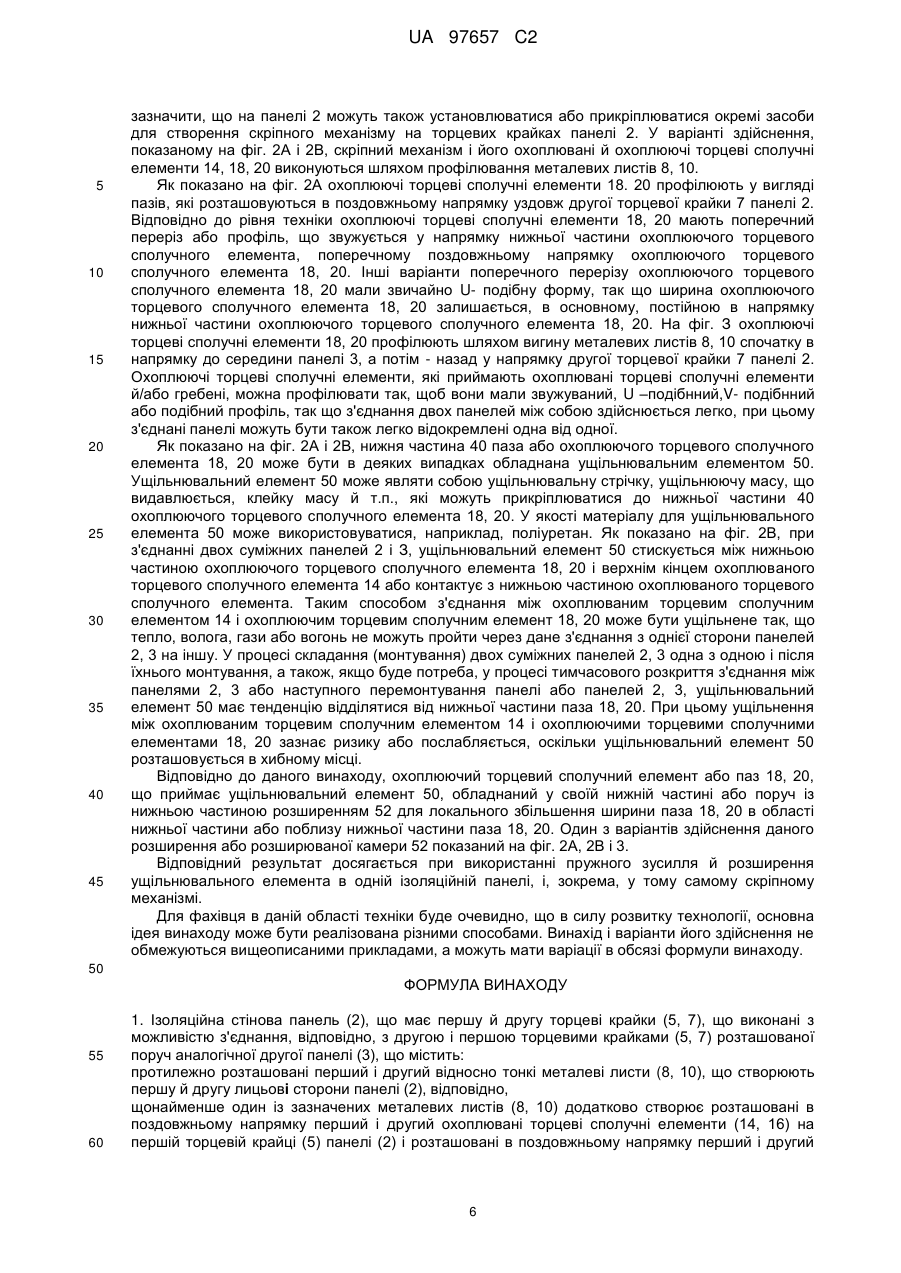

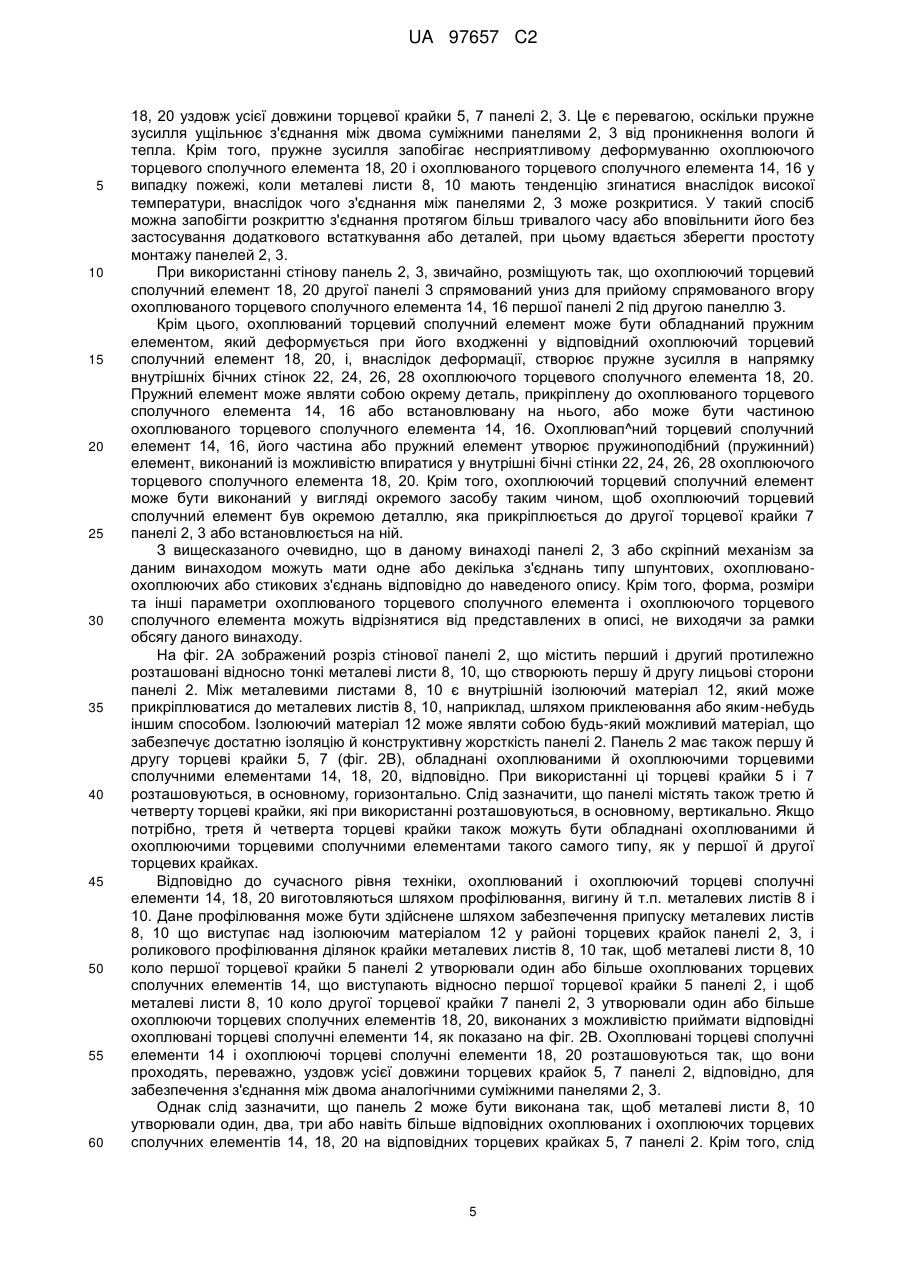

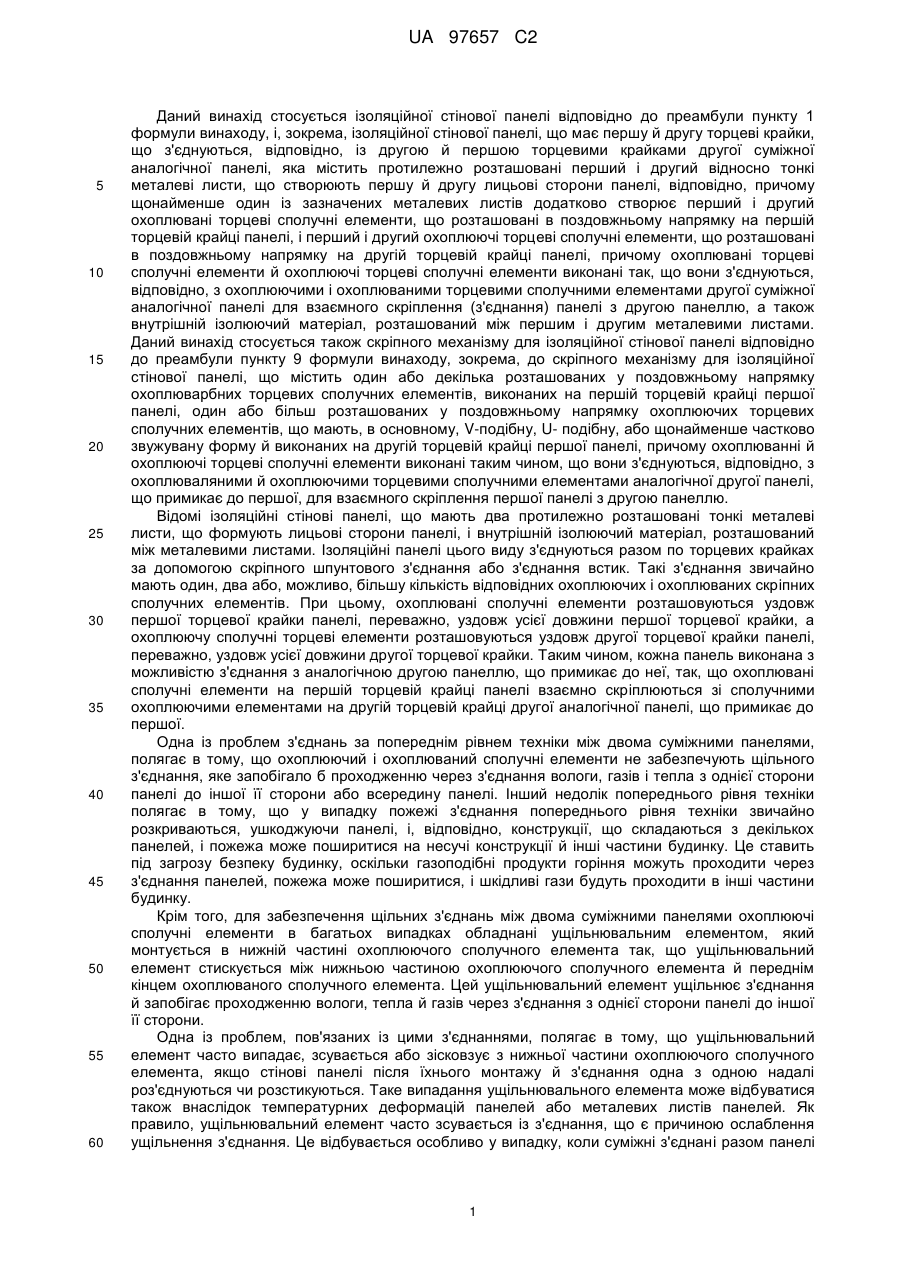

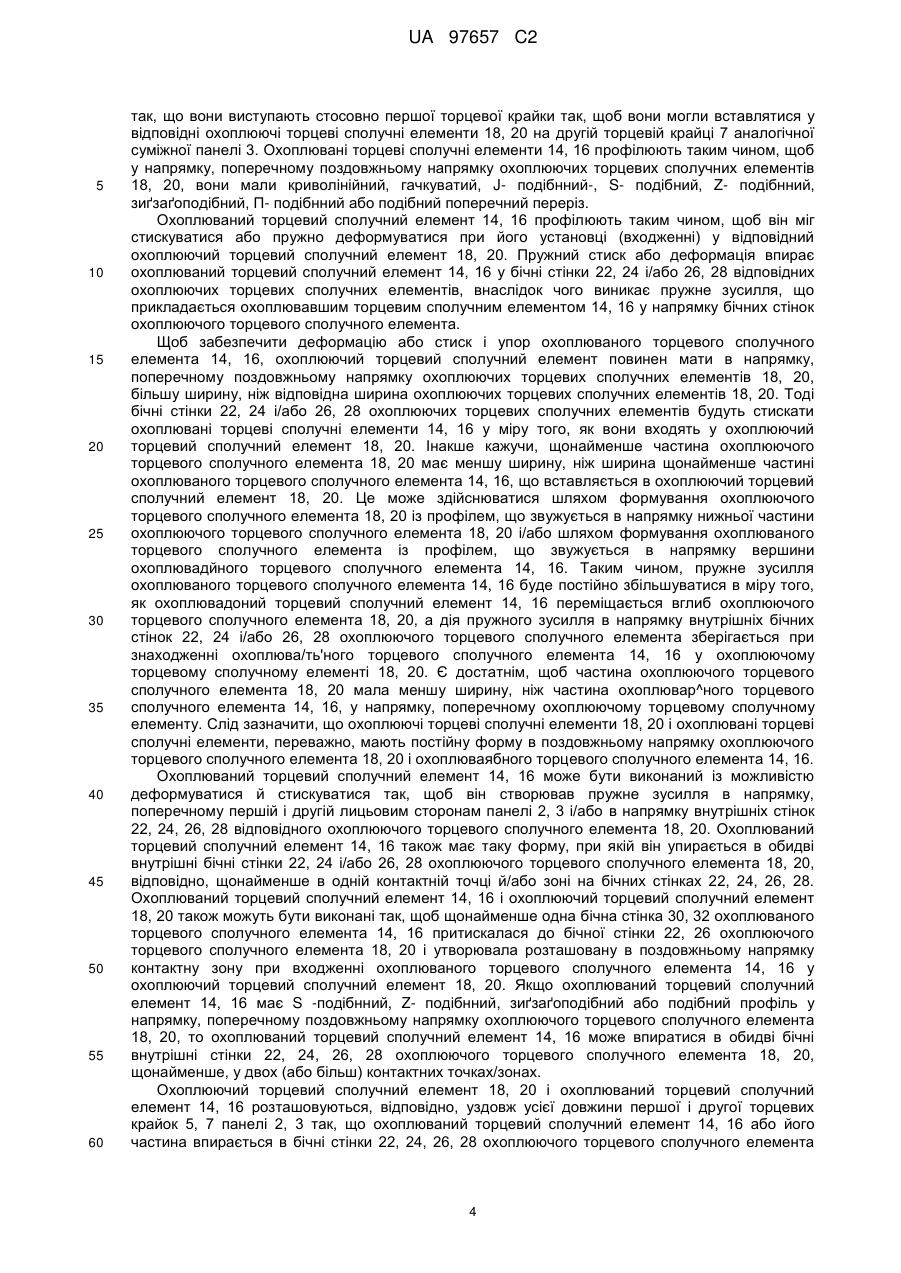

Реферат: Винахід стосується скріпного механізму для ізоляційних стінових панелей (2, 3) і ізоляційної стінової панелі (2, 3), яка має скріпний механізм, що містить один або більше розташованих у поздовжньому напрямку охоплюваних торцевих сполучних елементів, виконаних на першій торцевій крайці першої панелі (2), один або більше розташованих у поздовжньому напрямку охоплюючих торцевих сполучних елементів, що мають, в основному, U-подібну, V-подібну або щонайменше частково звужувану форму й виконаних на другій торцевій крайці першої панелі (2), причому охоплювані торцеві сполучні елементи й охоплюючі торцеві сполучні елементи виконані таким чином, що вони з'єднуються, відповідно, охоплюючими і охоплюваними торцевими сполучними елементами другої аналогічної суміжної панелі для взаємного скріплення (з'єднання) першої панелі (2) із другою панеллю (3). Щонайменше один охоплюваний торцевий сполучний елемент має пружний пружинний елемент, який деформується при входженні у відповідний охоплюючий торцевий сполучний елемент і створює, внаслідок деформації, пружне зусилля в напрямку обох внутрішніх бічних стінок охоплюючого торцевого сполучного елемента. Щільність даного з'єднання запобігає проходженню вологи, газів і тепла з однієї сторони до іншої сторони або всередину панелі. UA 97657 C2 (12) UA 97657 C2 UA 97657 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується ізоляційної стінової панелі відповідно до преамбули пункту 1 формули винаходу, і, зокрема, ізоляційної стінової панелі, що має першу й другу торцеві крайки, що з'єднуються, відповідно, із другою й першою торцевими крайками другої суміжної аналогічної панелі, яка містить протилежно розташовані перший і другий відносно тонкі металеві листи, що створюють першу й другу лицьові сторони панелі, відповідно, причому щонайменше один із зазначених металевих листів додатково створює перший і другий охоплювані торцеві сполучні елементи, що розташовані в поздовжньому напрямку на першій торцевій крайці панелі, і перший і другий охоплюючі торцеві сполучні елементи, що розташовані в поздовжньому напрямку на другій торцевій крайці панелі, причому охоплювані торцеві сполучні елементи й охоплюючі торцеві сполучні елементи виконані так, що вони з'єднуються, відповідно, з охоплюючими і охоплюваними торцевими сполучними елементами другої суміжної аналогічної панелі для взаємного скріплення (з'єднання) панелі з другою панеллю, а також внутрішній ізолюючий матеріал, розташований між першим і другим металевими листами. Даний винахід стосується також скріпного механізму для ізоляційної стінової панелі відповідно до преамбули пункту 9 формули винаходу, зокрема, до скріпного механізму для ізоляційної стінової панелі, що містить один або декілька розташованих у поздовжньому напрямку охоплюварбних торцевих сполучних елементів, виконаних на першій торцевій крайці першої панелі, один або більш розташованих у поздовжньому напрямку охоплюючих торцевих сполучних елементів, що мають, в основному, V-подібну, U- подібну, або щонайменше частково звужувану форму й виконаних на другій торцевій крайці першої панелі, причому охоплюванні й охоплюючі торцеві сполучні елементи виконані таким чином, що вони з'єднуються, відповідно, з охоплюваляними й охоплюючими торцевими сполучними елементами аналогічної другої панелі, що примикає до першої, для взаємного скріплення першої панелі з другою панеллю. Відомі ізоляційні стінові панелі, що мають два протилежно розташовані тонкі металеві листи, що формують лицьові сторони панелі, і внутрішній ізолюючий матеріал, розташований між металевими листами. Ізоляційні панелі цього виду з'єднуються разом по торцевих крайках за допомогою скріпного шпунтового з'єднання або з'єднання встик. Такі з'єднання звичайно мають один, два або, можливо, більшу кількість відповідних охоплюючих і охоплюваних скріпних сполучних елементів. При цьому, охоплювані сполучні елементи розташовуються уздовж першої торцевої крайки панелі, переважно, уздовж усієї довжини першої торцевої крайки, а охоплюючу сполучні торцеві елементи розташовуються уздовж другої торцевої крайки панелі, переважно, уздовж усієї довжини другої торцевої крайки. Таким чином, кожна панель виконана з можливістю з'єднання з аналогічною другою панеллю, що примикає до неї, так, що охоплювані сполучні елементи на першій торцевій крайці панелі взаємно скріплюються зі сполучними охоплюючими елементами на другій торцевій крайці другої аналогічної панелі, що примикає до першої. Одна із проблем з'єднань за попереднім рівнем техніки між двома суміжними панелями, полягає в тому, що охоплюючий і охоплюваний сполучні елементи не забезпечують щільного з'єднання, яке запобігало б проходженню через з'єднання вологи, газів і тепла з однієї сторони панелі до іншої її сторони або всередину панелі. Інший недолік попереднього рівня техніки полягає в тому, що у випадку пожежі з'єднання попереднього рівня техніки звичайно розкриваються, ушкоджуючи панелі, і, відповідно, конструкції, що складаються з декількох панелей, і пожежа може поширитися на несучі конструкції й інші частини будинку. Це ставить під загрозу безпеку будинку, оскільки газоподібні продукти горіння можуть проходити через з'єднання панелей, пожежа може поширитися, і шкідливі гази будуть проходити в інші частини будинку. Крім того, для забезпечення щільних з'єднань між двома суміжними панелями охоплюючі сполучні елементи в багатьох випадках обладнані ущільнювальним елементом, який монтується в нижній частині охоплюючого сполучного елемента так, що ущільнювальний елемент стискується між нижньою частиною охоплюючого сполучного елемента й переднім кінцем охоплюваного сполучного елемента. Цей ущільнювальний елемент ущільнює з'єднання й запобігає проходженню вологи, тепла й газів через з'єднання з однієї сторони панелі до іншої її сторони. Одна із проблем, пов'язаних із цими з'єднаннями, полягає в тому, що ущільнювальний елемент часто випадає, зсувається або зісковзує з нижньої частини охоплюючого сполучного елемента, якщо стінові панелі після їхнього монтажу й з'єднання одна з одною надалі роз'єднуються чи розстикуються. Таке випадання ущільнювального елемента може відбуватися також внаслідок температурних деформацій панелей або металевих листів панелей. Як правило, ущільнювальний елемент часто зсувається із з'єднання, що є причиною ослаблення ущільнення з'єднання. Це відбувається особливо у випадку, коли суміжні з'єднані разом панелі 1 UA 97657 C2 5 10 15 20 25 30 35 40 45 50 55 60 доводиться виводити із зачеплення одна з одною. При цьому ущільнювальний елемент часто випадає або зсувається з нижньої частини охоплюючого сполучного елемента. Із цієї причини ущільнювальний елемент може бути відсутній, коли стінові панелі знову монтуються разом. Це ослаблення ущільнення з'єднання ставить під загрозу безпеку будинку, оскільки газоподібні продукти горіння можуть проходити через з'єднання панелей, пожежа може поширюватися, і шкідливі гази будуть проходити в інші частини будинку. Через таке з'єднання в іншу частину будинку й усередину стінової панелі може також проникати волога. Задача даного винаходу полягає в тому, щоб запропонувати ізоляційну стінову панель і скріпний механізм для цієї панелі для усунення вищезгаданих недоліків. Ціль винаходу досягається за допомогою ізоляційної стінової панелі, яка відрізняється тим, що перший і/або другий охоплюючі торцеві сполучні елементи виконані таким чином, що вони мають, по суті, постійну ширину або щонайменше частково звужуваний профіль у напрямку нижньої частини охоплюючого торцевого сполучного елемента й тим, що перший і/або другий охоплювані торцеві сполучні елементи, відповідно, виконані таким чином, що вони пружно деформуються при входженні в відповідний охоплюючий торцевий сполучний елемент для створення пружного зусилля в напрямку охоплюючого торцевого сполучного елемента. Ціль винаходу далі досягається за допомогою скріпного механізму, який відрізняється тим, що щонайменше один охоплюваний торцевий сполучний елемент має пружний пружинний елемент, який деформується при його входженні у відповідний охоплюючий торцевий сполучний елемент і створює, внаслідок деформації, пружне зусилля в напрямку внутрішніх бічних стінок охоплюючого торцевого сполучного елемента. Кращі варіанти здійснення винаходу розкриваються в залежних пунктах формули винаходу. Сутність винаходу полягає в тому, щоб запропонувати ізоляційну панель, яка має два протилежно розташовані тонкі металеві листи й внутрішній ізолюючий матеріал між металевими листами зі скріпним механізмом, що має охоплювані й охоплюючі (або шпунтові) сполучні елементи, виконані на торцевих крайках стінової панелі. Охоплювані сполучні елементи (або деякі з охоплюваних сполучних елементів) переважно розташовуються в поздовжньому напрямку й, у загальному випадку, уздовж усієї довжини торцевої крайки панелі й мають таку форму, що вони стискуються або пружно деформуються при їхній установці у відповідні охоплюючі сполучні елементи. Охоплювані й охоплюючі сполучні елементи мають таку форму, що охоплюваний сполучний елемент упирається й/або створює напругу (зусилля) у напрямку бічних стінок охоплюючого сполучного елемента, що має, у загальному випадку, форму охоплюючого торцевого сполучного елемента. Охоплюючі сполучні елементи, мають таку форму, що вони мають ширину, яка є постійною або зменшується в напрямку від відкритої верхньої частини охоплюючого торцевого сполучного елемента до його нижньої частини. Відповідно, охоплювані сполучні елементи мають таку форму, що вони стискуються або деформуються, упираючись у бічні стінки охоплюючого сполучного елемента у напрямку, поперечному поздовжньому напрямку охоплюючого сполучного елемента. Відповідне зусилля зміщення прикладається до охоплюючого сполучного елемента переважно уздовж усієї довжини охоплюючого сполучного елемента і уздовж усієї довжини торцевої крайки панелі. Перевага даного винаходу полягає в тому, що створюється сила, яка надійно ущільнює з'єднання між двома суміжними панелями й запобігає розкриттю з'єднання у випадку пожежі, а також забезпечує легке скріплення двох суміжних панелей між собою. Таким чином, панель і скріпний механізм для панелі за винаходом забезпечують міцне ущільнення між суміжними панелями без будь-яких додаткових прокладок, ущільнювальних матеріалів або фіксуючих елементів. Таким чином, винахід поліпшує конструктивні характеристики, а також ущільнювальні властивості ізоляційної стінової панелі. Короткий опис креслень Винахід описується нижче більш докладно шляхом опису кращих варіантів здійснення з посиланням на додані креслення, на яких: На фіг. 1 представлений схематичний вигляд стінових панелей і скріпного механізму для цієї панелі відповідно до даного винаходу. На фіг. 2А, 2В зображений частковий поперечний розріз стінової панелі за одним із варіантів здійснення даного винаходу; і На фіг. З зображений скріпний механізм для стінової панелі за одним з варіантів здійснення даного винаходу. Здійснення винаходу Фіг. 1 показує розріз двох суміжних скріплених одна з одною стінових панелей 2, 3. Стінові панелі 2, 3 містять перший і другий протилежно розташовані відносно тонкі металеві листи 8, 10, що створюють першу й другу лицьові сторони панелей 2, З, відповідно. Між металевими 2 UA 97657 C2 5 10 15 20 25 30 35 40 45 50 55 60 листами 8, 10 розташований внутрішній ізолюючий матеріал 12, який може бути прикріплений до металевих листів 8, 10, наприклад, шляхом приклеювання або яким-небудь іншим способом. Ізолюючий матеріал 12 може являти собою будь-який можливий матеріал, що забезпечує достатню ізоляцію й конструктивну жорсткість панелі 2, 3. Кожна з панелей 2, 3 має також першу й другу торцеві крайки 5, 7, обладнані охоплюваними й охоплюючими торцевими сполучними елементами, відповідно. При використанні ці торцеві крайки 5 і 7 розташовуються, в основному, горизонтально. Слід зазначити, що панелі містять також третю й четверту торцеві крайки, які при використанні розташовуються, в основному, вертикально. Якщо потрібно, то третя й четверта торцеві крайки також можуть бути обладнані охоплюваними й охоплюючими торцевими сполучними елементами такого ж типу, як у першої й другої торцевих крайках. Відповідно до сучасного рівня техніки, охоплюваний і охоплюючий торцеві сполучні елементи виготовляються шляхом профілювання, вигину й т.п. металевих листів 8 і 10. Дане профілювання може бути здійснене шляхом забезпечення припуску металевих листів 8, 10, що виступає над ізолюючим матеріалом 12 у районі торцевих крайок панелі 2, 3, і роликового профілювання ділянок на крайках металевих листів 8, 10 таким чином, щоб металеві листи 8, 10 коло першої торцевої крайки 5 панелі 2, З утворювали один або більше охоплюваних торцевих сполучних елементів 14, 16, що виступають відносно першої торцевої крайки 5 панелі 2, 3, і щоб металеві листи 8, 10 коло другої торцевої крайки 7 панелі 2, 3 утворювали один або більше охоплюючих торцевих сполучних елементів 18, 20, виконаних з можливістю приймати відповідні охоплювані торцеві сполучні елементи 14, 16, як показано на фіг. 1. Охоплювані торцеві сполучні елементи 14, 16 і охоплюючі сполучні торцеві елементи 18, 20 розташовуються так, що вони проходять, переважно, уздовж усієї довжини торцевих крайок 5, 7 панелі 2, 3, відповідно, для забезпечення з'єднання між двома аналогічними суміжними панелями 2, 3. Однак слід зазначити, що панель 2, 3 може бути виконана так, щоб металеві листи 8, 10 утворювали один, два, три або навіть більше відповідних охоплюваних і охоплюючих торцевих сполучних елементів на відповідних торцевих крайках 5, 7 панелі 2, 3. Крім того, слід зазначити, що на панелі 2, 3 можуть також установлюватися або прикріплюватися до неї окремі засоби для забезпечення скріпного механізму на торцевих крайках панелей 2, 3. У варіанті здійснення, показаному на фіг. 1, скріпний механізм і, відповідно, охоплювані й охоплюючі торцеві сполучні елементи 14, 16, 18, 20, виконуються шляхом профілювання металевих листів 8, 10. Як показано на фіг. 1, охоплюючі торцеві сполучні елементи 18, 20 профілюють у вигляді пазів, які розташовуються в поздовжньому напрямку вздовж другої торцевої крайки 7 панелі 3. Охоплюючі торцеві сполучні елементи 18, 20 мають поперечний переріз або профіль, що звужується у напрямку нижньої частини охоплюючого торцевого сполучного елемента, поперечному поздовжньому напрямку охоплюючого торцевого сполучного елемента 18, 20. Поперечний переріз охоплюючого торцевого полону сполучного елемента 18, 20 може мати також звичайну U- подібну форму, так що ширина охоплюючого торцевого сполучного елемента 18, 20 залишається, в основному, постійною в напрямку нижньої частини охоплюючого торцевого сполучного елемента 18, 20. Охоплюючий торцевий сполучний елемент 18, 20 може також мати поперечний переріз, який частково звужується, так що тільки одна частина поперечного перерізу має звужуваний профіль у той час, коли інші частини охоплюючого торцевого сполучного елемента мають, в основному, постійну ширину. На фіг. 1 охоплюючі торцеві сполучні елементи 18, 20 профілюють шляхом вигину металевих листів 8, 10 спочатку' в напрямку до середини панелі 3, а потім - назад у напрямку другої торцевої крайки 7 панелі 3. Таким чином, металеві листи 8, 10 утворюють бічні стінки 22, 24 і 26, 28 охоплюючих торцевих сполучних елементів 18 і 20, відповідно, а також нижню частину охоплюючих торцевих сполучних елементів 18, 20. Охоплюючі торцеві сполучні елементи, які приймають охоплювані торцеві сполучні елементи й/або гребені, профілюють таким чином, що вони мають звужуваний, U- подібний -, V- подібний або подібний профіль, без будь-яких вузьких шийок або звужень, так що з'єднання двох панелей між собою здійснюється легко, при цьому з'єднані панелі можуть бути також легко відокремлені одна від одної. Як показано на фігурі 1, бічні стінки 22, 24 і 26, 28 охоплюючих торцевих сполучних елементів 18 і 20 не потрібно профілювати симетричним образом, бічні стінки охоплюючого торцевого сполучного елемента в поперечному перерізі можуть мати різні параметри звуження, вигину й профілю. Відповідно до винаходу й фіг. 1, перша торцева крайка 5 панелі 2, 3 обладнана охоплюваними торцевими сполучними елементами 14, 16, виконаними з можливістю їхнього прийому охоплюючими торцевими сполучними елементами 18, 20. Охоплювані торцеві сполучні елементи профілюють у вигляді гребенів, розташованих у поздовжньому напрямку уздовж першої торцевої крайки 5 панелі 2. Охоплювані торцеві сполучні елементи 14, 16 виконуються 3 UA 97657 C2 5 10 15 20 25 30 35 40 45 50 55 60 так, що вони виступають стосовно першої торцевої крайки так, щоб вони могли вставлятися у відповідні охоплюючі торцеві сполучні елементи 18, 20 на другій торцевій крайці 7 аналогічної суміжної панелі 3. Охоплювані торцеві сполучні елементи 14, 16 профілюють таким чином, щоб у напрямку, поперечному поздовжньому напрямку охоплюючих торцевих сполучних елементів 18, 20, вони мали криволінійний, гачкуватий, J- подібнний-, S- подібний, Z- подібнний, зиґзаґоподібний, П- подібнний або подібний поперечний переріз. Охоплюваний торцевий сполучний елемент 14, 16 профілюють таким чином, щоб він міг стискуватися або пружно деформуватися при його установці (входженні) у відповідний охоплюючий торцевий сполучний елемент 18, 20. Пружний стиск або деформація впирає охоплюваний торцевий сполучний елемент 14, 16 у бічні стінки 22, 24 і/або 26, 28 відповідних охоплюючих торцевих сполучних елементів, внаслідок чого виникає пружне зусилля, що прикладається охоплювавшим торцевим сполучним елементом 14, 16 у напрямку бічних стінок охоплюючого торцевого сполучного елемента. Щоб забезпечити деформацію або стиск і упор охоплюваного торцевого сполучного елемента 14, 16, охоплюючий торцевий сполучний елемент повинен мати в напрямку, поперечному поздовжньому напрямку охоплюючих торцевих сполучних елементів 18, 20, більшу ширину, ніж відповідна ширина охоплюючих торцевих сполучних елементів 18, 20. Тоді бічні стінки 22, 24 і/або 26, 28 охоплюючих торцевих сполучних елементів будуть стискати охоплювані торцеві сполучні елементи 14, 16 у міру того, як вони входять у охоплюючий торцевий сполучний елемент 18, 20. Інакше кажучи, щонайменше частина охоплюючого торцевого сполучного елемента 18, 20 має меншу ширину, ніж ширина щонайменше частині охоплюваного торцевого сполучного елемента 14, 16, що вставляється в охоплюючий торцевий сполучний елемент 18, 20. Це може здійснюватися шляхом формування охоплюючого торцевого сполучного елемента 18, 20 із профілем, що звужується в напрямку нижньої частини охоплюючого торцевого сполучного елемента 18, 20 і/або шляхом формування охоплюваного торцевого сполучного елемента із профілем, що звужується в напрямку вершини охоплювадйного торцевого сполучного елемента 14, 16. Таким чином, пружне зусилля охоплюваного торцевого сполучного елемента 14, 16 буде постійно збільшуватися в міру того, як охоплювадоний торцевий сполучний елемент 14, 16 переміщається вглиб охоплюючого торцевого сполучного елемента 18, 20, а дія пружного зусилля в напрямку внутрішніх бічних стінок 22, 24 і/або 26, 28 охоплюючого торцевого сполучного елемента зберігається при знаходженні охоплюва/ть'ного торцевого сполучного елемента 14, 16 у охоплюючому торцевому сполучному елементі 18, 20. Є достатнім, щоб частина охоплюючого торцевого сполучного елемента 18, 20 мала меншу ширину, ніж частина охоплювар^ного торцевого сполучного елемента 14, 16, у напрямку, поперечному охоплюючому торцевому сполучному елементу. Слід зазначити, що охоплюючі торцеві сполучні елементи 18, 20 і охоплювані торцеві сполучні елементи, переважно, мають постійну форму в поздовжньому напрямку охоплюючого торцевого сполучного елемента 18, 20 і охоплюваябного торцевого сполучного елемента 14, 16. Охоплюваний торцевий сполучний елемент 14, 16 може бути виконаний із можливістю деформуватися й стискуватися так, щоб він створював пружне зусилля в напрямку, поперечному першій і другій лицьовим сторонам панелі 2, 3 і/або в напрямку внутрішніх стінок 22, 24, 26, 28 відповідного охоплюючого торцевого сполучного елемента 18, 20. Охоплюваний торцевий сполучний елемент 14, 16 також має таку форму, при якій він упирається в обидві внутрішні бічні стінки 22, 24 і/або 26, 28 охоплюючого торцевого сполучного елемента 18, 20, відповідно, щонайменше в одній контактній точці й/або зоні на бічних стінках 22, 24, 26, 28. Охоплюваний торцевий сполучний елемент 14, 16 і охоплюючий торцевий сполучний елемент 18, 20 також можуть бути виконані так, щоб щонайменше одна бічна стінка 30, 32 охоплюваного торцевого сполучного елемента 14, 16 притискалася до бічної стінки 22, 26 охоплюючого торцевого сполучного елемента 18, 20 і утворювала розташовану в поздовжньому напрямку контактну зону при входженні охоплюваного торцевого сполучного елемента 14, 16 у охоплюючий торцевий сполучний елемент 18, 20. Якщо охоплюваний торцевий сполучний елемент 14, 16 має S -подібнний, Z- подібнний, зиґзаґоподібний або подібний профіль у напрямку, поперечному поздовжньому напрямку охоплюючого торцевого сполучного елемента 18, 20, то охоплюваний торцевий сполучний елемент 14, 16 може впиратися в обидві бічні внутрішні стінки 22, 24, 26, 28 охоплюючого торцевого сполучного елемента 18, 20, щонайменше, у двох (або більш) контактних точках/зонах. Охоплюючий торцевий сполучний елемент 18, 20 і охоплюваний торцевий сполучний елемент 14, 16 розташовуються, відповідно, уздовж усієї довжини першої і другої торцевих крайок 5, 7 панелі 2, 3 так, що охоплюваний торцевий сполучний елемент 14, 16 або його частина впирається в бічні стінки 22, 24, 26, 28 охоплюючого торцевого сполучного елемента 4 UA 97657 C2 5 10 15 20 25 30 35 40 45 50 55 60 18, 20 уздовж усієї довжини торцевої крайки 5, 7 панелі 2, 3. Це є перевагою, оскільки пружне зусилля ущільнює з'єднання між двома суміжними панелями 2, 3 від проникнення вологи й тепла. Крім того, пружне зусилля запобігає несприятливому деформуванню охоплюючого торцевого сполучного елемента 18, 20 і охоплюваного торцевого сполучного елемента 14, 16 у випадку пожежі, коли металеві листи 8, 10 мають тенденцію згинатися внаслідок високої температури, внаслідок чого з'єднання між панелями 2, 3 може розкритися. У такий спосіб можна запобігти розкриттю з'єднання протягом більш тривалого часу або вповільнити його без застосування додаткового встаткування або деталей, при цьому вдається зберегти простоту монтажу панелей 2, 3. При використанні стінову панель 2, 3, звичайно, розміщують так, що охоплюючий торцевий сполучний елемент 18, 20 другої панелі 3 спрямований униз для прийому спрямованого вгору охоплюваного торцевого сполучного елемента 14, 16 першої панелі 2 під другою панеллю 3. Крім цього, охоплюваний торцевий сполучний елемент може бути обладнаний пружним елементом, який деформується при його входженні у відповідний охоплюючий торцевий сполучний елемент 18, 20, і, внаслідок деформації, створює пружне зусилля в напрямку внутрішніх бічних стінок 22, 24, 26, 28 охоплюючого торцевого сполучного елемента 18, 20. Пружний елемент може являти собою окрему деталь, прикріплену до охоплюваного торцевого сполучного елемента 14, 16 або встановлювану на нього, або може бути частиною охоплюваного торцевого сполучного елемента 14, 16. Охоплювап^ний торцевий сполучний елемент 14, 16, його частина або пружний елемент утворює пружиноподібний (пружинний) елемент, виконаний із можливістю впиратися у внутрішні бічні стінки 22, 24, 26, 28 охоплюючого торцевого сполучного елемента 18, 20. Крім того, охоплюючий торцевий сполучний елемент може бути виконаний у вигляді окремого засобу таким чином, щоб охоплюючий торцевий сполучний елемент був окремою деталлю, яка прикріплюється до другої торцевої крайки 7 панелі 2, 3 або встановлюється на ній. З вищесказаного очевидно, що в даному винаході панелі 2, 3 або скріпний механізм за даним винаходом можуть мати одне або декілька з'єднань типу шпунтових, охоплюваноохоплюючих або стикових з'єднань відповідно до наведеного опису. Крім того, форма, розміри та інші параметри охоплюваного торцевого сполучного елемента і охоплюючого торцевого сполучного елемента можуть відрізнятися від представлених в описі, не виходячи за рамки обсягу даного винаходу. На фіг. 2А зображений розріз стінової панелі 2, що містить перший і другий протилежно розташовані відносно тонкі металеві листи 8, 10, що створюють першу й другу лицьові сторони панелі 2. Між металевими листами 8, 10 є внутрішній ізолюючий матеріал 12, який може прикріплюватися до металевих листів 8, 10, наприклад, шляхом приклеювання або яким-небудь іншим способом. Ізолюючий матеріал 12 може являти собою будь-який можливий матеріал, що забезпечує достатню ізоляцію й конструктивну жорсткість панелі 2. Панель 2 має також першу й другу торцеві крайки 5, 7 (фіг. 2В), обладнані охоплюваними й охоплюючими торцевими сполучними елементами 14, 18, 20, відповідно. При використанні ці торцеві крайки 5 і 7 розташовуються, в основному, горизонтально. Слід зазначити, що панелі містять також третю й четверту торцеві крайки, які при використанні розташовуються, в основному, вертикально. Якщо потрібно, третя й четверта торцеві крайки також можуть бути обладнані охоплюваними й охоплюючими торцевими сполучними елементами такого самого типу, як у першої й другої торцевих крайках. Відповідно до сучасного рівня техніки, охоплюваний і охоплюючий торцеві сполучні елементи 14, 18, 20 виготовляються шляхом профілювання, вигину й т.п. металевих листів 8 і 10. Дане профілювання може бути здійснене шляхом забезпечення припуску металевих листів 8, 10 що виступає над ізолюючим матеріалом 12 у районі торцевих крайок панелі 2, 3, і роликового профілювання ділянок крайки металевих листів 8, 10 так, щоб металеві листи 8, 10 коло першої торцевої крайки 5 панелі 2 утворювали один або більше охоплюваних торцевих сполучних елементів 14, що виступають відносно першої торцевої крайки 5 панелі 2, і щоб металеві листи 8, 10 коло другої торцевої крайки 7 панелі 2, 3 утворювали один або більше охоплюючи торцевих сполучних елементів 18, 20, виконаних з можливістю приймати відповідні охоплювані торцеві сполучні елементи 14, як показано на фіг. 2В. Охоплювані торцеві сполучні елементи 14 і охоплюючі торцеві сполучні елементи 18, 20 розташовуються так, що вони проходять, переважно, уздовж усієї довжини торцевих крайок 5, 7 панелі 2, відповідно, для забезпечення з'єднання між двома аналогічними суміжними панелями 2, 3. Однак слід зазначити, що панель 2 може бути виконана так, щоб металеві листи 8, 10 утворювали один, два, три або навіть більше відповідних охоплюваних і охоплюючих торцевих сполучних елементів 14, 18, 20 на відповідних торцевих крайках 5, 7 панелі 2. Крім того, слід 5 UA 97657 C2 5 10 15 20 25 30 35 40 45 зазначити, що на панелі 2 можуть також установлюватися або прикріплюватися окремі засоби для створення скріпного механізму на торцевих крайках панелі 2. У варіанті здійснення, показаному на фіг. 2А і 2В, скріпний механізм і його охоплювані й охоплюючі торцеві сполучні елементи 14, 18, 20 виконуються шляхом профілювання металевих листів 8, 10. Як показано на фіг. 2А охоплюючі торцеві сполучні елементи 18. 20 профілюють у вигляді пазів, які розташовуються в поздовжньому напрямку уздовж другої торцевої крайки 7 панелі 2. Відповідно до рівня техніки охоплюючі торцеві сполучні елементи 18, 20 мають поперечний переріз або профіль, що звужується у напрямку нижньої частини охоплюючого торцевого сполучного елемента, поперечному поздовжньому напрямку охоплюючого торцевого сполучного елемента 18, 20. Інші варіанти поперечного перерізу охоплюючого торцевого сполучного елемента 18, 20 мали звичайно U- подібну форму, так що ширина охоплюючого торцевого сполучного елемента 18, 20 залишається, в основному, постійною в напрямку нижньої частини охоплюючого торцевого сполучного елемента 18, 20. На фіг. З охоплюючі торцеві сполучні елементи 18, 20 профілюють шляхом вигину металевих листів 8, 10 спочатку в напрямку до середини панелі 3, а потім - назад у напрямку другої торцевої крайки 7 панелі 2. Охоплюючі торцеві сполучні елементи, які приймають охоплювані торцеві сполучні елементи й/або гребені, можна профілювати так, щоб вони мали звужуваний, U –подібнний,V- подібнний або подібний профіль, так що з'єднання двох панелей між собою здійснюється легко, при цьому з'єднані панелі можуть бути також легко відокремлені одна від одної. Як показано на фіг. 2А і 2В, нижня частина 40 паза або охоплюючого торцевого сполучного елемента 18, 20 може бути в деяких випадках обладнана ущільнювальним елементом 50. Ущільнювальний елемент 50 може являти собою ущільнювальну стрічку, ущільнюючу масу, що видавлюється, клейку масу й т.п., які можуть прикріплюватися до нижньої частини 40 охоплюючого торцевого сполучного елемента 18, 20. У якості матеріалу для ущільнювального елемента 50 може використовуватися, наприклад, поліуретан. Як показано на фіг. 2В, при з'єднанні двох суміжних панелей 2 і З, ущільнювальний елемент 50 стискується між нижньою частиною охоплюючого торцевого сполучного елемента 18, 20 і верхнім кінцем охоплюваного торцевого сполучного елемента 14 або контактує з нижньою частиною охоплюваного торцевого сполучного елемента. Таким способом з'єднання між охоплюваним торцевим сполучним елементом 14 і охоплюючим торцевим сполучним елемент 18, 20 може бути ущільнене так, що тепло, волога, гази або вогонь не можуть пройти через дане з'єднання з однієї сторони панелей 2, 3 на іншу. У процесі складання (монтування) двох суміжних панелей 2, 3 одна з одною і після їхнього монтування, а також, якщо буде потреба, у процесі тимчасового розкриття з'єднання між панелями 2, 3 або наступного перемонтування панелі або панелей 2, 3, ущільнювальний елемент 50 має тенденцію відділятися від нижньої частини паза 18, 20. При цьому ущільнення між охоплюваним торцевим сполучним елементом 14 і охоплюючими торцевими сполучними елементами 18, 20 зазнає ризику або послабляється, оскільки ущільнювальний елемент 50 розташовується в хибному місці. Відповідно до даного винаходу, охоплюючий торцевий сполучний елемент або паз 18, 20, що приймає ущільнювальний елемент 50, обладнаний у своїй нижній частині або поруч із нижньою частиною розширенням 52 для локального збільшення ширини паза 18, 20 в області нижньої частини або поблизу нижньої частини паза 18, 20. Один з варіантів здійснення даного розширення або розширюваної камери 52 показаний на фіг. 2А, 2В і 3. Відповідний результат досягається при використанні пружного зусилля й розширення ущільнювального елемента в одній ізоляційній панелі, і, зокрема, у тому самому скріпному механізмі. Для фахівця в даній області техніки буде очевидно, що в силу розвитку технології, основна ідея винаходу може бути реалізована різними способами. Винахід і варіанти його здійснення не обмежуються вищеописаними прикладами, а можуть мати варіації в обсязі формули винаходу. 50 ФОРМУЛА ВИНАХОДУ 55 60 1. Ізоляційна стінова панель (2), що має першу й другу торцеві крайки (5, 7), що виконані з можливістю з'єднання, відповідно, з другою і першою торцевими крайками (5, 7) розташованої поруч аналогічної другої панелі (3), що містить: протилежно розташовані перший і другий відносно тонкі металеві листи (8, 10), що створюють першу й другу лицьові сторони панелі (2), відповідно, щонайменше один із зазначених металевих листів (8, 10) додатково створює розташовані в поздовжньому напрямку перший і другий охоплювані торцеві сполучні елементи (14, 16) на першій торцевій крайці (5) панелі (2) і розташовані в поздовжньому напрямку перший і другий 6 UA 97657 C2 5 10 15 20 25 30 35 40 45 50 55 охоплюючі торцеві сполучні елементи (18, 20) на другій торцевій крайці (7) панелі (2), охоплювані торцеві сполучні елементи (14, 16) і охоплюючі торцеві сполучні елементи (18, 20) виконані з можливістю з'єднання, відповідно, з охоплюваними й охоплюючими торцевими сполучними елементами (14 16, 18, 20) аналогічної другої суміжної панелі (3) для взаємного з'єднання панелі (2) із другою панеллю (3), внутрішній ізолюючий матеріал (12) розташований між першим і другим металевими листами (8, 10), перший і/або другий охоплюючі торцеві сполучні елементи (18, 20) виконані таким чином, що вони мають, по суті, постійну ширину або щонайменше частково звужуваний профіль у напрямку нижньої частини охоплюючого торцевого сполучного елемента (18,20), перший і/або другий охоплювані торцеві сполучні елементи (14, 16), відповідно, виконані так, що вони пружно деформуються при входженні у відповідний охоплюючий торцевий сполучний елемент (18, 20) для створення пружного зусилля у напрямку охоплюючого торцевого сполучного елемента (18, 20), яка відрізняється тим, що охоплюваний торцевий сполучний елемент (14, 16) виконаний так, що він створює пружне зусилля в напрямку обох внутрішніх бічних стінок (22, 24, 26, 28) відповідного охоплюючого торцевого сполучного елемента (18, 20) щонайменше в одній контактній точці й/або зоні. 2. Ізоляційна стінова панель (2) за п. 1, яка відрізняється тим, що охоплюваний торцевий сполучний елемент (14, 16) виконаний із можливістю деформування так, що він створює пружне зусилля в напрямку, поперечному першій і другій бічним сторонам панелі (2). 3. Ізоляційна стінова панель (2) за п. 1 або 2, яка відрізняється тим, що охоплюваний торцевий сполучний елемент (14, 16) виконаний з можливістю деформування так, що він створює пружне зусилля в напрямку внутрішніх бічних стінок (22, 24, 26, 28) відповідного охоплюючого торцевого сполучного елемента (18, 20). 4. Ізоляційна стінова панель (2) за кожним із пунктів 1-3, яка відрізняється тим, що охоплюваний торцевий сполучний елемент (14, 16) має щонайменше одну бічну стінку (30, 32), яка притискається до внутрішньої бічної стінки (22, 24, 26, 28) охоплюючого торцевого сполучного елемента (18, 20) і утворює розташовану в поздовжньому напрямку контактну зону при входженні охоплюваного торцевого сполучного елемента (14, 16) в охоплюючий торцевий сполучний елемент (18, 20). 5. Ізоляційна стінова панель (2) за кожним із пп. 1-4, яка відрізняється тим, що має ущільнювальний елемент або елементи (50), розташовані в нижній частині (40) щонайменше одного з охоплюючих торцевих сполучних елементів (18, 20) для ущільнення з'єднання між відповідними охоплюваним (14) і охоплюючим (18, 20) торцевими сполучними елементами. 6. Ізоляційна стінова панель (2) за п. 5, яка відрізняється тим, що щонайменше один із охоплюючих торцевих сполучних елементів (18, 20) обладнаний у своїй нижній частині (40) або в безпосередній близькості від нижньої частини (40) щонайменше одним розширенням (52), розташованим уздовж охоплюючого торцевого сполучного елемента (18, 20) для розміщення щонайменше частини ущільнювального елемента (50). 7. Ізоляційна стінова панель (2) за п. 6, яка відрізняється тим, що розширення (52) виконане так, що воно виступає в напрямку, поперечному поздовжньому напрямку охоплюючого торцевого сполучного елемента (18, 20). 8. Ізоляційна стінова панель (2) за кожним із пп. 6 або 7, яка відрізняється тим, що розширення (52) виконане з шийкою (34) в охоплюючому торцевому сполучному елементі (18, 20) для локального зменшення ширини охоплюючого торцевого сполучного елемента (18, 20). 9. Скріпний механізм для ізоляційних стінових панелей (2, 3), що містить один або більше розташованих у поздовжньому напрямку охоплюваних торцевих сполучних елементів (14, 16), виконаних на першій торцевій крайці (5) першої панелі (2), один або більше розташованих у поздовжньому напрямку охоплюючих торцевих сполучних елементів (18, 20), що мають по суті U-подібну, V-подібну або щонайменше частково звужувану форму, виконаних на другій торцевій крайці (7) першої панелі (2), причому охоплювані торцеві сполучні елементи (14, 16) і охоплюючі торцеві сполучні елементи (18, 20) виконані з можливістю з'єднання, відповідно, з охоплюючими торцевими сполучними елементами (18, 20) і охоплюваними торцевими сполучними елементами (16, 18) аналогічної другої суміжної панелі (3) для взаємного з'єднання першої панелі (2) із другою панеллю (3), причому щонайменше один охоплюваний торцевий сполучний елемент (14, 16) має пружний пружинний елемент, який деформується при його входженні у відповідний охоплюваний торцевий сполучний елемент (18, 20) і створює, внаслідок деформації, пружне зусилля в напрямку внутрішніх бічних стінок (22, 24, 26, 28) охоплюючого торцевого сполучного елемента (18, 20), який відрізняється тим, що вказаний пружний пружинний елемент виконаний так, що він створює пружне зусилля в напрямку обох внутрішніх 7 UA 97657 C2 5 10 15 20 25 бічних стінок (22, 24, 26, 28) відповідного охоплюючого торцевого сполучного елемента (18, 20) щонайменше в одній контактній точці й/або зоні. 10. Скріпний механізм за п. 9, який відрізняється тим, що стінова панель (2) містить протилежно розташовані перший і другий відносно тонкі металеві листи (8, 10), що створюють першу й другу лицьові сторони панелі (2), відповідно, і внутрішній ізолюючий матеріал (12), розташований між першим і другим металевими листами (8, 10). 11. Скріпний механізм за п.10, який відрізняється тим, що один або більше охоплюючих торцевих сполучних елементів (18, 20) і/або один або більше охоплюваних торцевих сполучних елементів (14, 16) сформовані шляхом профілювання металевих листів (8, 10). 12. Скріпний механізм за кожним із пп. 9-11, який відрізняється тим, що зазначений пружний елемент утворений охоплюваними торцевими сполучними елементами (14, 16) або невід'ємною частиною охоплюючого торцевого сполучного елемента (14, 16). 13. Скріпний механізм за кожним із пп. 9-12, який відрізняється тим, що пружний елемент виконаний із можливістю деформування так, що він створює пружне зусилля в напрямку внутрішніх бічних стінок (22, 24, 26, 28) охоплюючого торцевого сполучного елемента (18, 20), поперечному першій і другій бічним сторонам панелі (2) 14. Скріпний механізм за кожним із пп. 9-13, який відрізняється тим, що щонайменше один із охоплюючих торцевих сполучних елементів (18, 20) виконаний із шийкою (34) між нижньою частиною (40) і відкритою верхньою частиною (42) для локального звуження охоплюючого торцевого сполучного елемента (18, 20). 15. Скріпний механізм за п. 14, який відрізняється тим, що охоплюючий торцевий сполучний елемент (18, 20) виконаний із щонайменше одним розширенням (52) на нижній стороні шийки (34), причому вказане щонайменше одне розширення (52) розташоване вздовж охоплюючого торцевого сполучного елемента (18, 20) і спрямоване в напрямку ширини охоплюючого торцевого сполучного елемента (18, 20) для збільшення ширини охоплюючого торцевого сполучного елемента (18, 20). 8 UA 97657 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
