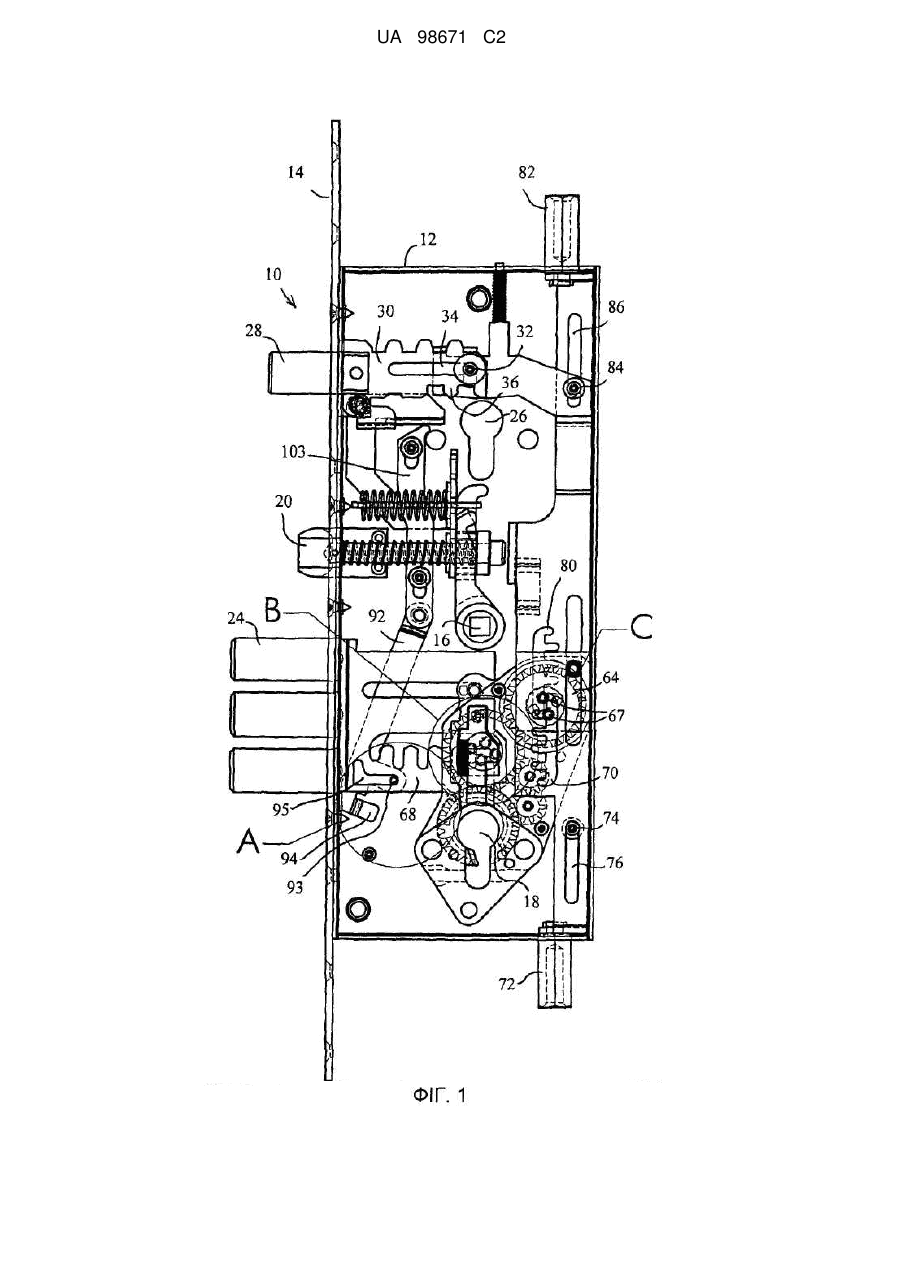

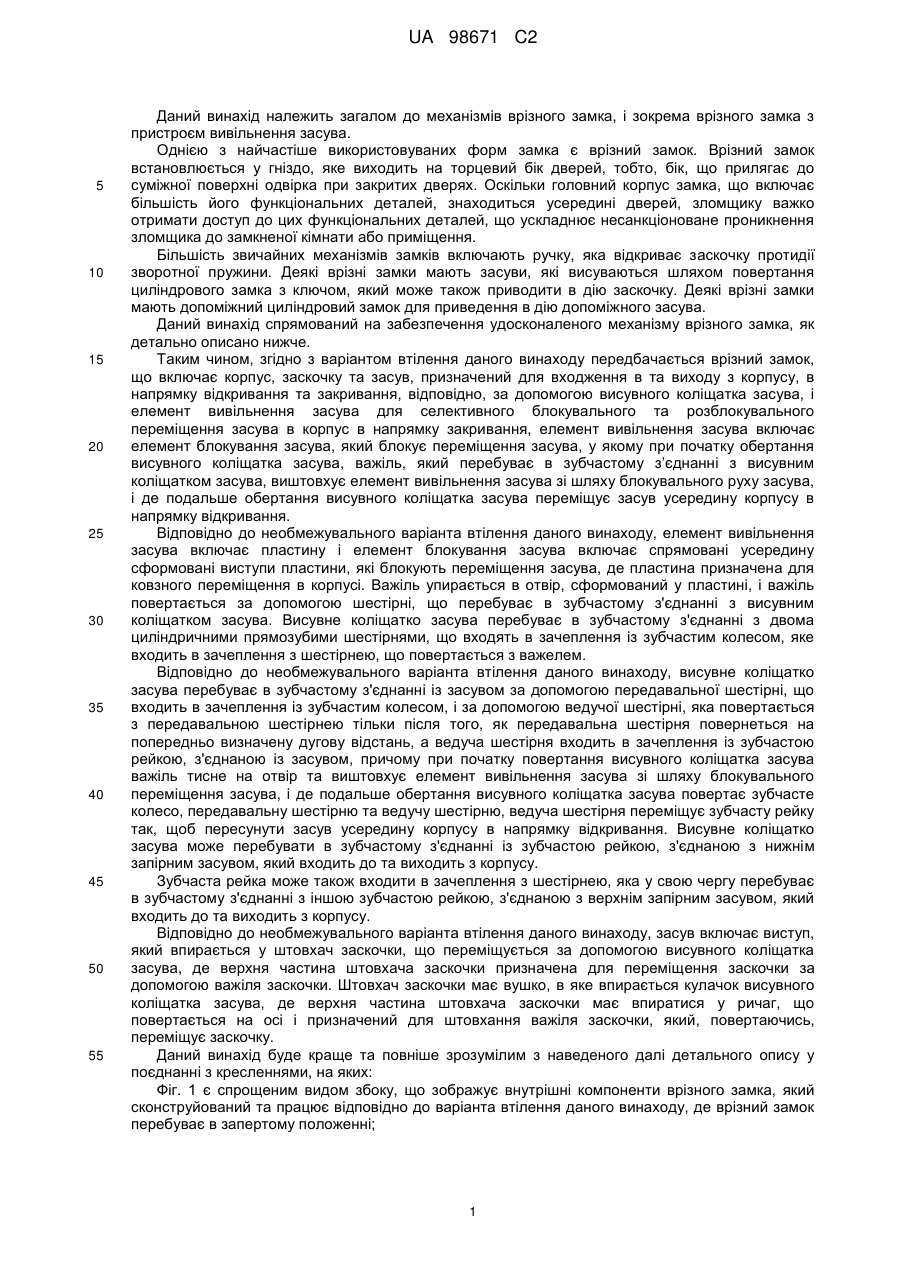

Врізний замок із зубчастим пристроєм вивільнення засува

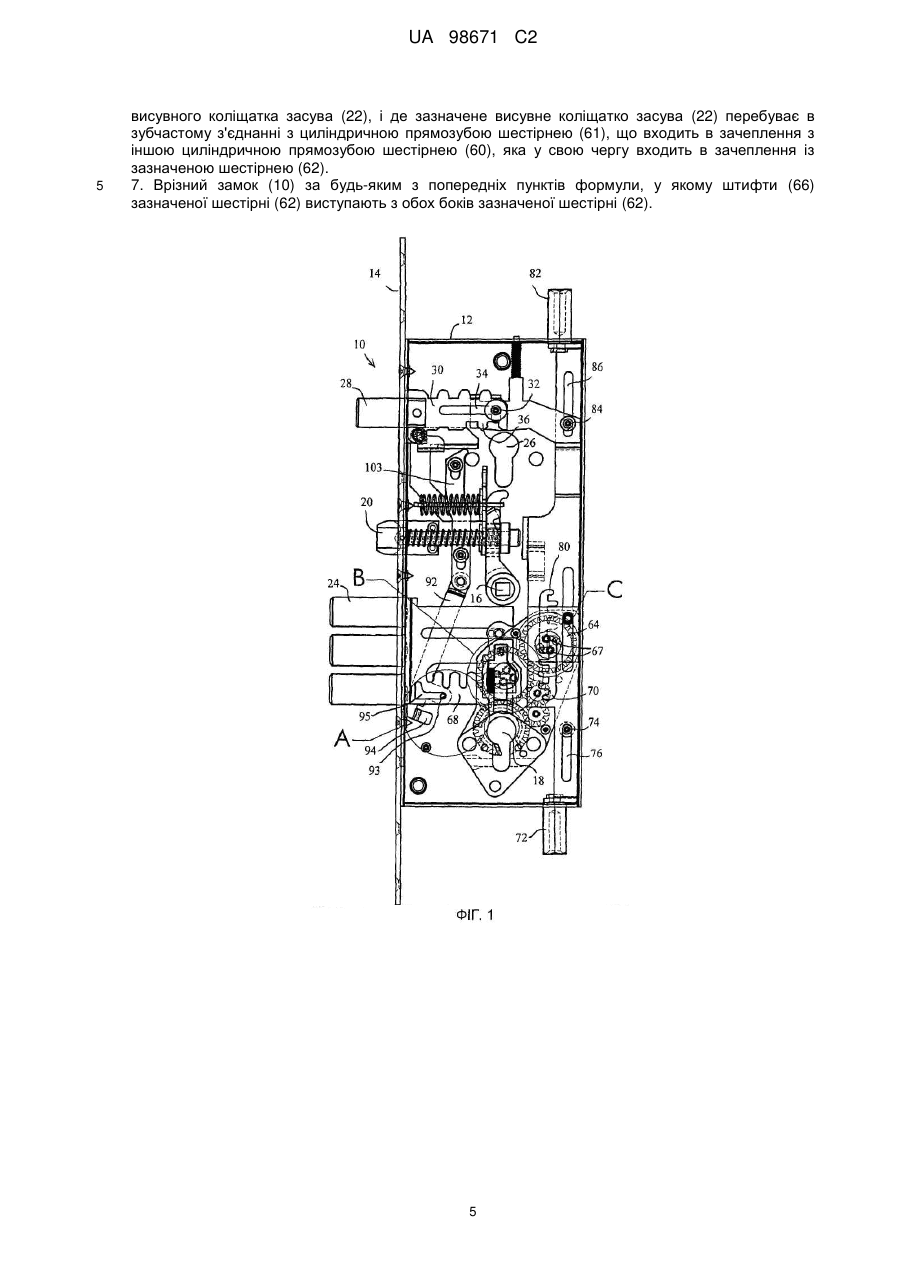

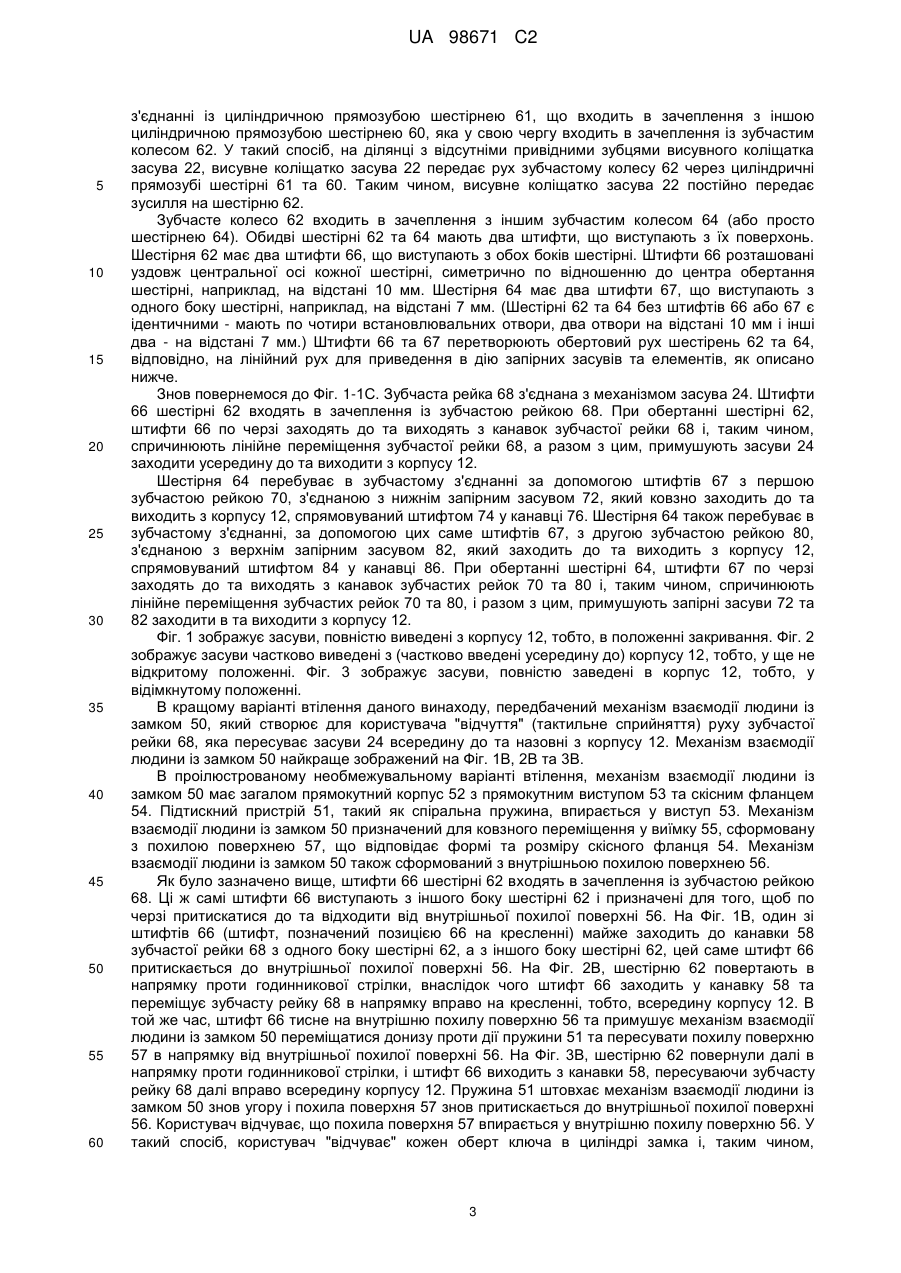

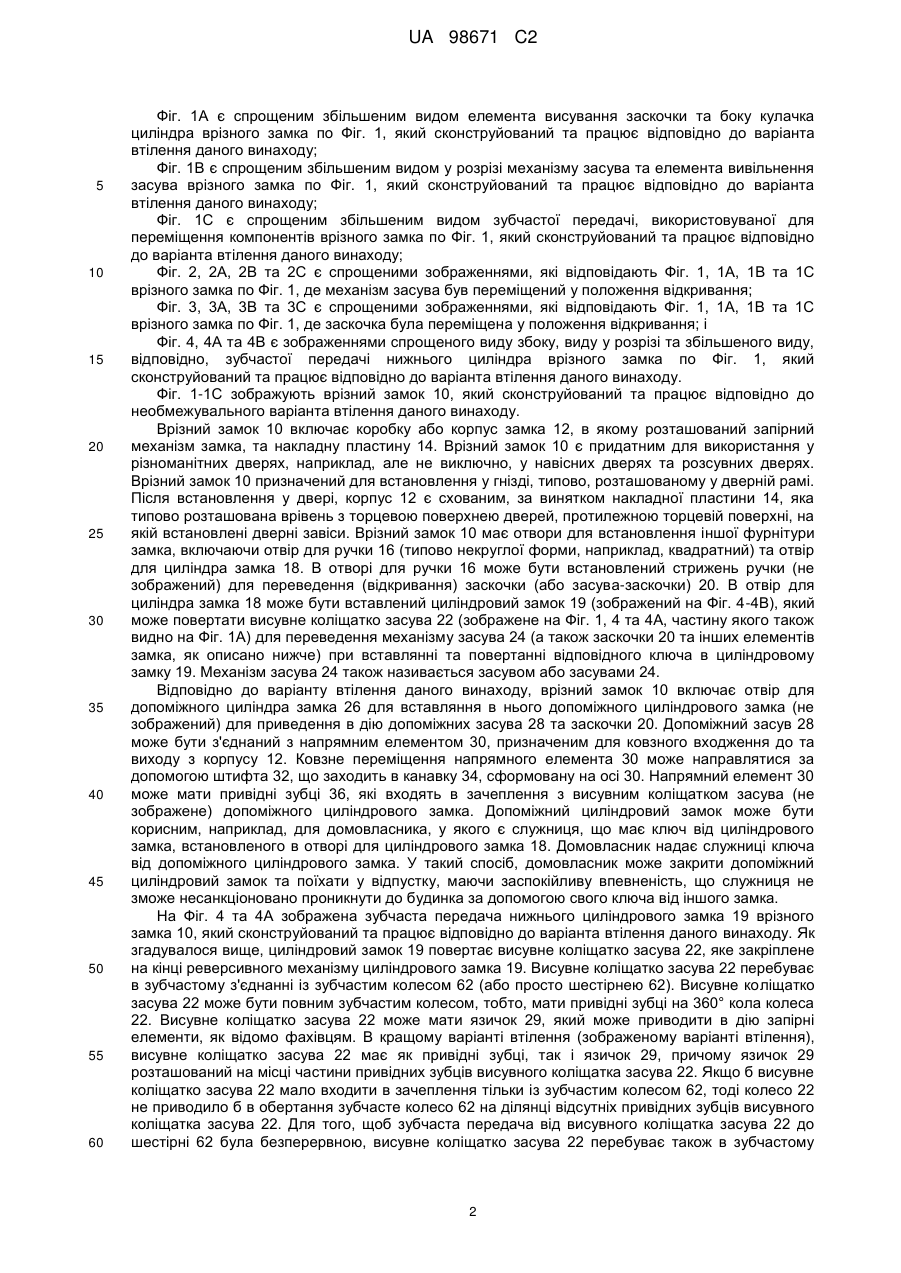

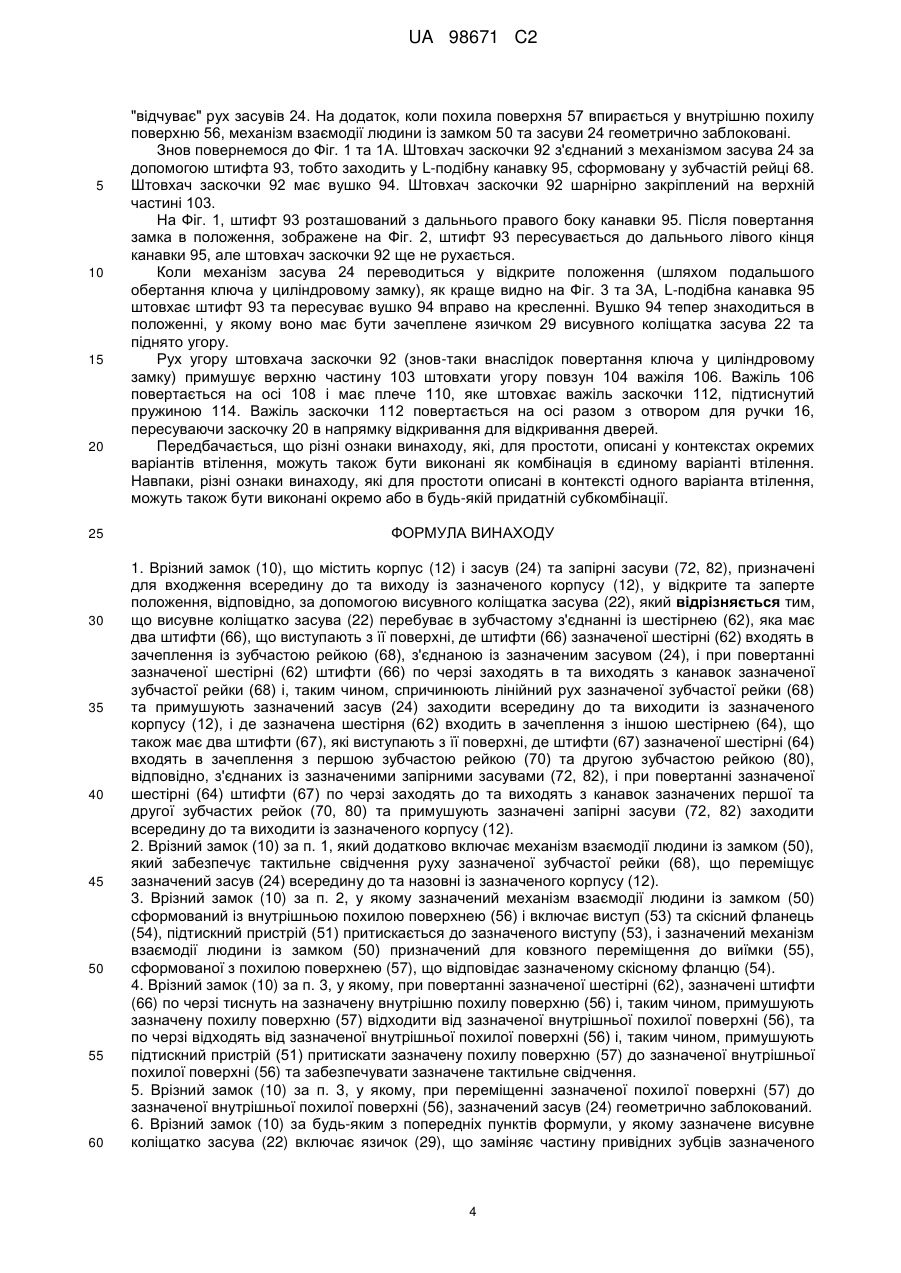

1. Врізний замок (10), що містить корпус (12) і засув (24) та запірні засуви (72, 82), призначені для входження всередину до та виходу із зазначеного корпусу (12), у відкрите та заперте положення, відповідно, за допомогою висувного коліщатка засува (22), який відрізняється тим, що висувне коліщатко засува (22) перебуває в зубчастому з'єднанні із шестірнею (62), яка має два штифти (66), що виступають з її поверхні, де штифти (66) зазначеної шестірні (62) входять в зачеплення із зубчастою рейкою (68), з'єднаною із зазначеним засувом (24), і при повертанні зазначеної шестірні (62) штифти (66) по черзі заходять в та виходять з канавок зазначеної зубчастої рейки (68) і, таким чином, спричинюють лінійний рух зазначеної зубчастої рейки (68) та примушують зазначений засув (24) заходити всередину до та виходити із зазначеного корпусу (12), і де зазначена шестірня (62) входить в зачеплення з іншою шестірнею (64), що також має два штифти (67), які виступають з її поверхні, де штифти (67) зазначеної шестірні (64) входять в зачеплення з першою зубчастою рейкою (70) та другою зубчастою рейкою (80), відповідно, з'єднаних із зазначеними запірними засувами (72, 82), і при повертанні зазначеної шестірні (64) штифти (67) по черзі заходять до та виходять з канавок зазначених першої та другої зубчастих рейок (70, 80) та примушують зазначені запірні засуви (72, 82) заходити всередину до та виходити із зазначеного корпусу (12).

2. Врізний замок (10) за п. 1, який додатково включає механізм взаємодії людини із замком (50), який забезпечує тактильне свідчення руху зазначеної зубчастої рейки (68), що переміщує зазначений засув (24) всередину до та назовні із зазначеного корпусу (12).

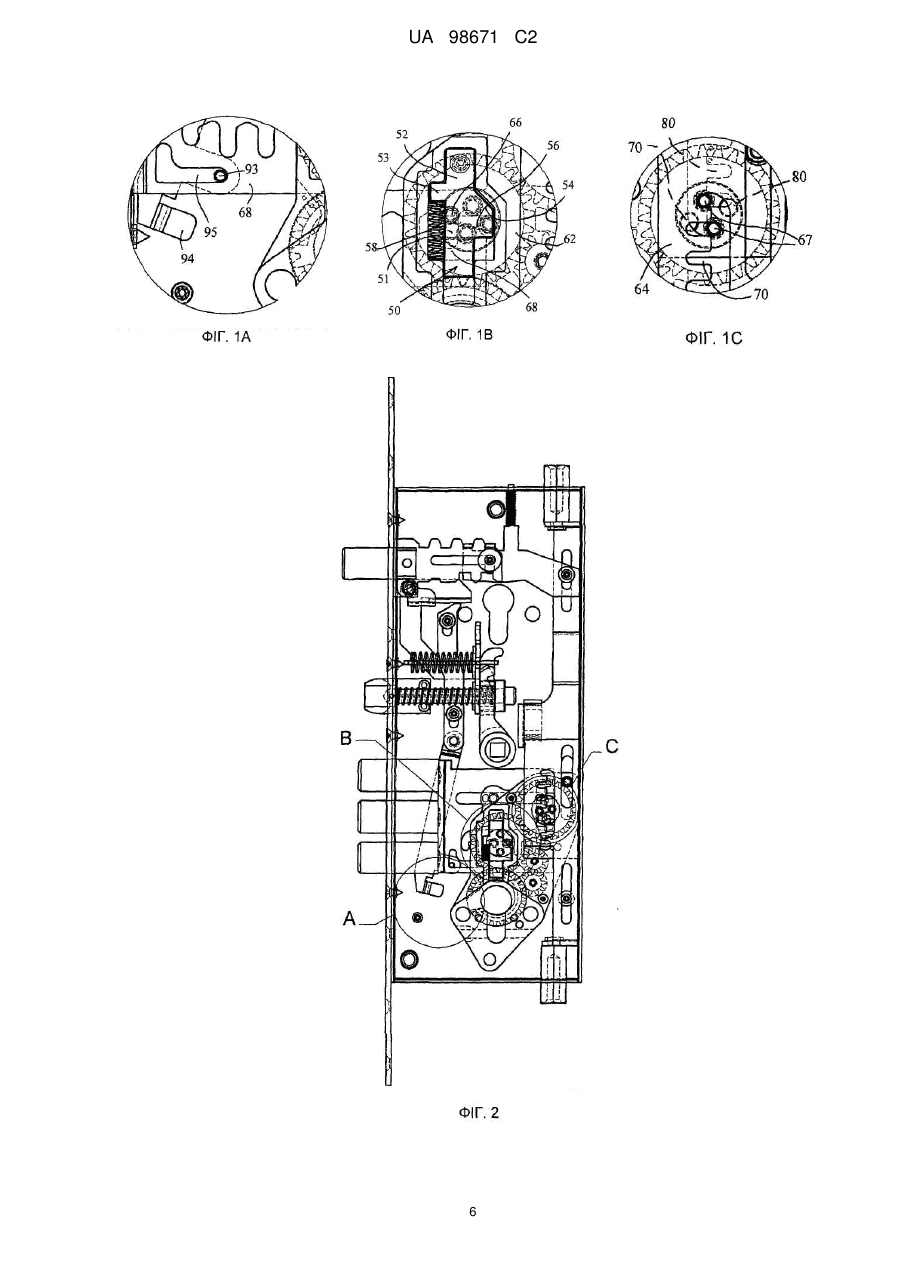

3. Врізний замок (10) за п. 2, у якому зазначений механізм взаємодії людини із замком (50) сформований із внутрішньою похилою поверхнею (56) і включає виступ (53) та скісний фланець (54), підтискний пристрій (51) притискається до зазначеного виступу (53), і зазначений механізм взаємодії людини із замком (50) призначений для ковзного переміщення до виїмки (55), сформованої з похилою поверхнею (57), що відповідає зазначеному скісному фланцю (54).

4. Врізний замок (10) за п. 3, у якому, при повертанні зазначеної шестірні (62), зазначені штифти (66) по черзі тиснуть на зазначену внутрішню похилу поверхню (56) і, таким чином, примушують зазначену похилу поверхню (57) відходити від зазначеної внутрішньої похилої поверхні (56), та по черзі відходять від зазначеної внутрішньої похилої поверхні (56) і, таким чином, примушують підтискний пристрій (51) притискати зазначену похилу поверхню (57) до зазначеної внутрішньої похилої поверхні (56) та забезпечувати зазначене тактильне свідчення.

5. Врізний замок (10) за п. 3, у якому, при переміщенні зазначеної похилої поверхні (57) до зазначеної внутрішньої похилої поверхні (56), зазначений засув (24) геометрично заблокований.

6. Врізний замок (10) за будь-яким з попередніх пунктів формули, у якому зазначене висувне коліщатко засува (22) включає язичок (29), що заміняє частину привідних зубців зазначеного висувного коліщатка засува (22), і де зазначене висувне коліщатко засува (22) перебуває в зубчастому з'єднанні з циліндричною прямозубою шестірнею (61), що входить в зачеплення з іншою циліндричною прямозубою шестірнею (60), яка у свою чергу входить в зачеплення із зазначеною шестірнею (62).

7. Врізний замок (10) за будь-яким з попередніх пунктів формули, у якому штифти (66) зазначеної шестірні (62) виступають з обох боків зазначеної шестірні (62).
