Фільтр для курильного виробу, курильний виріб та спосіб його виготовлення

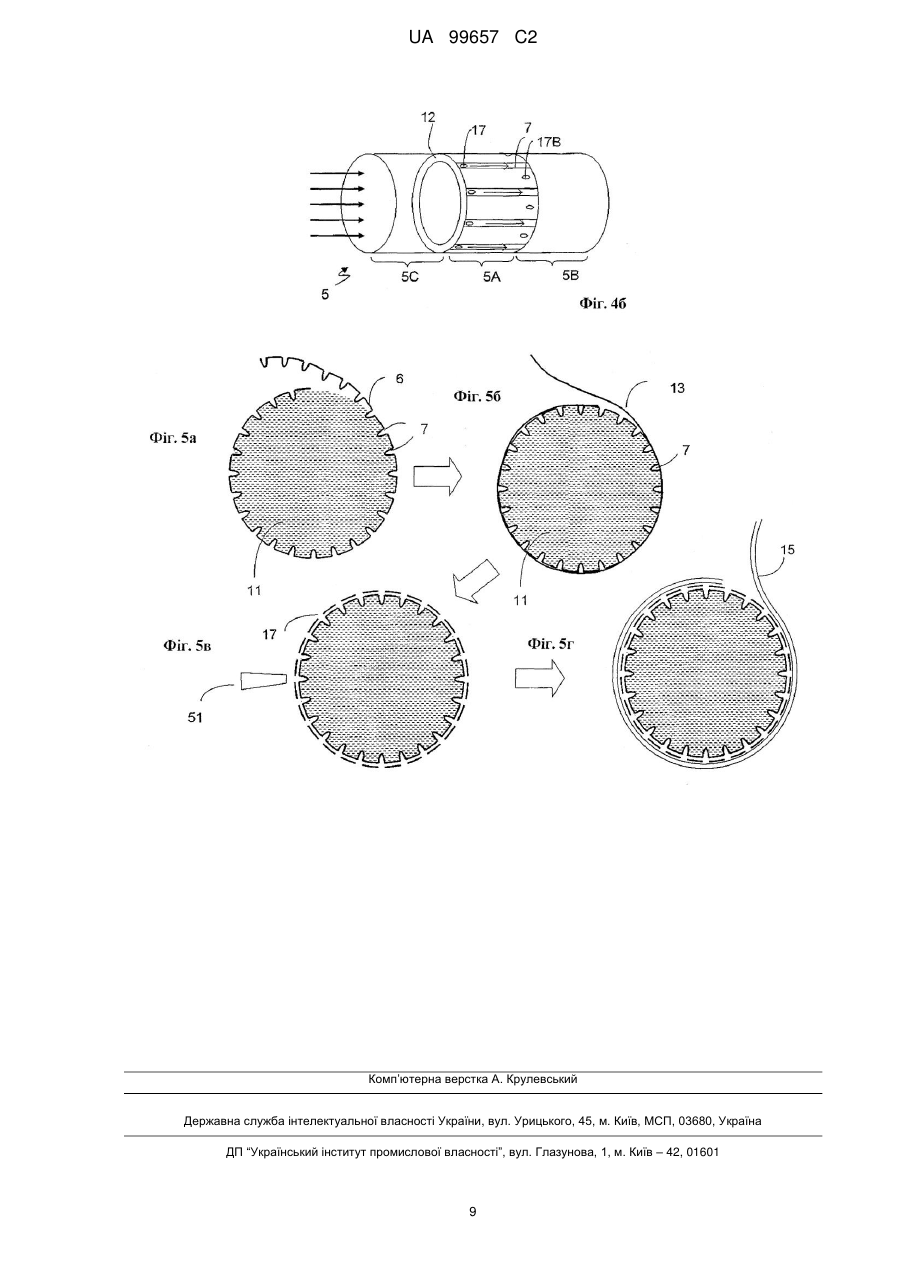

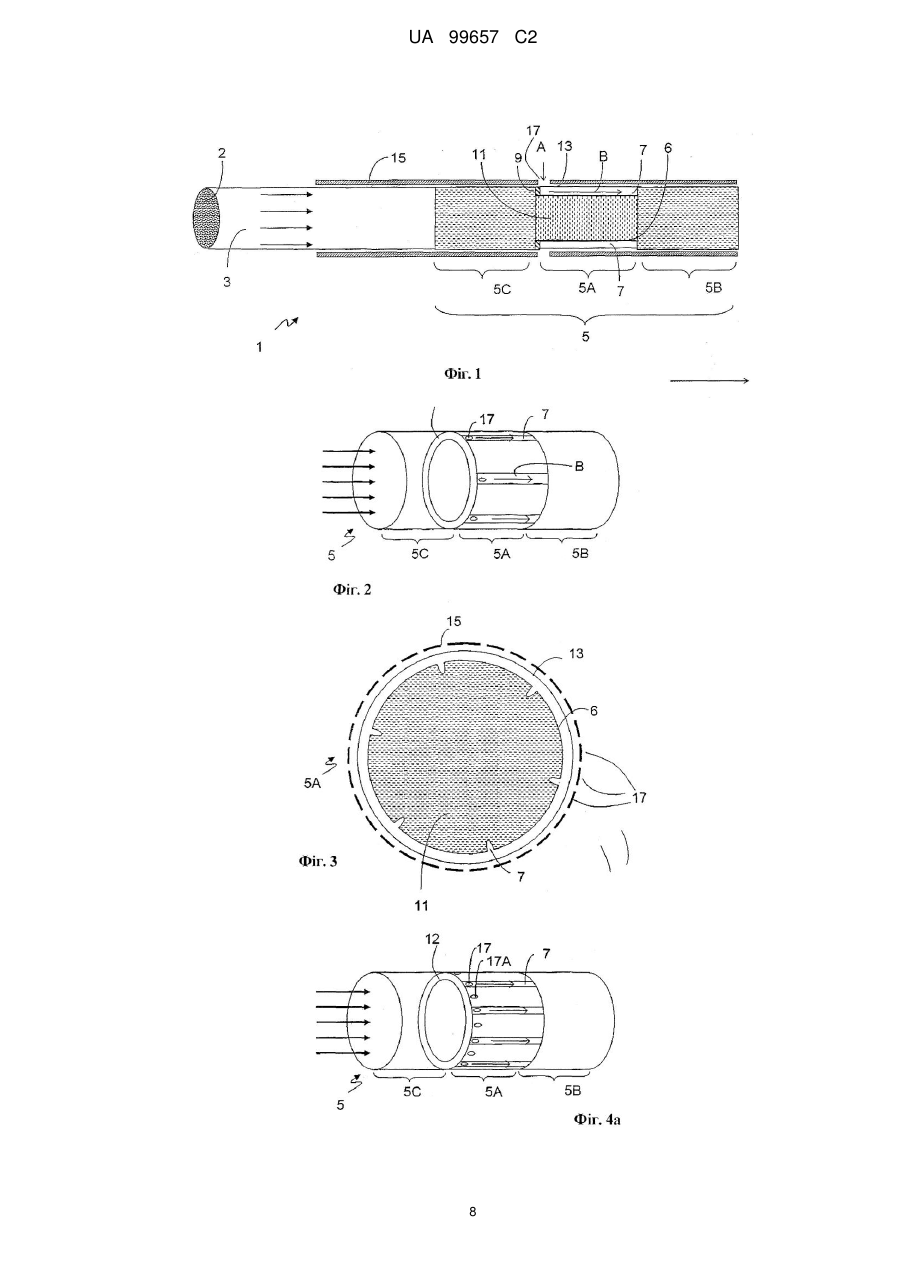

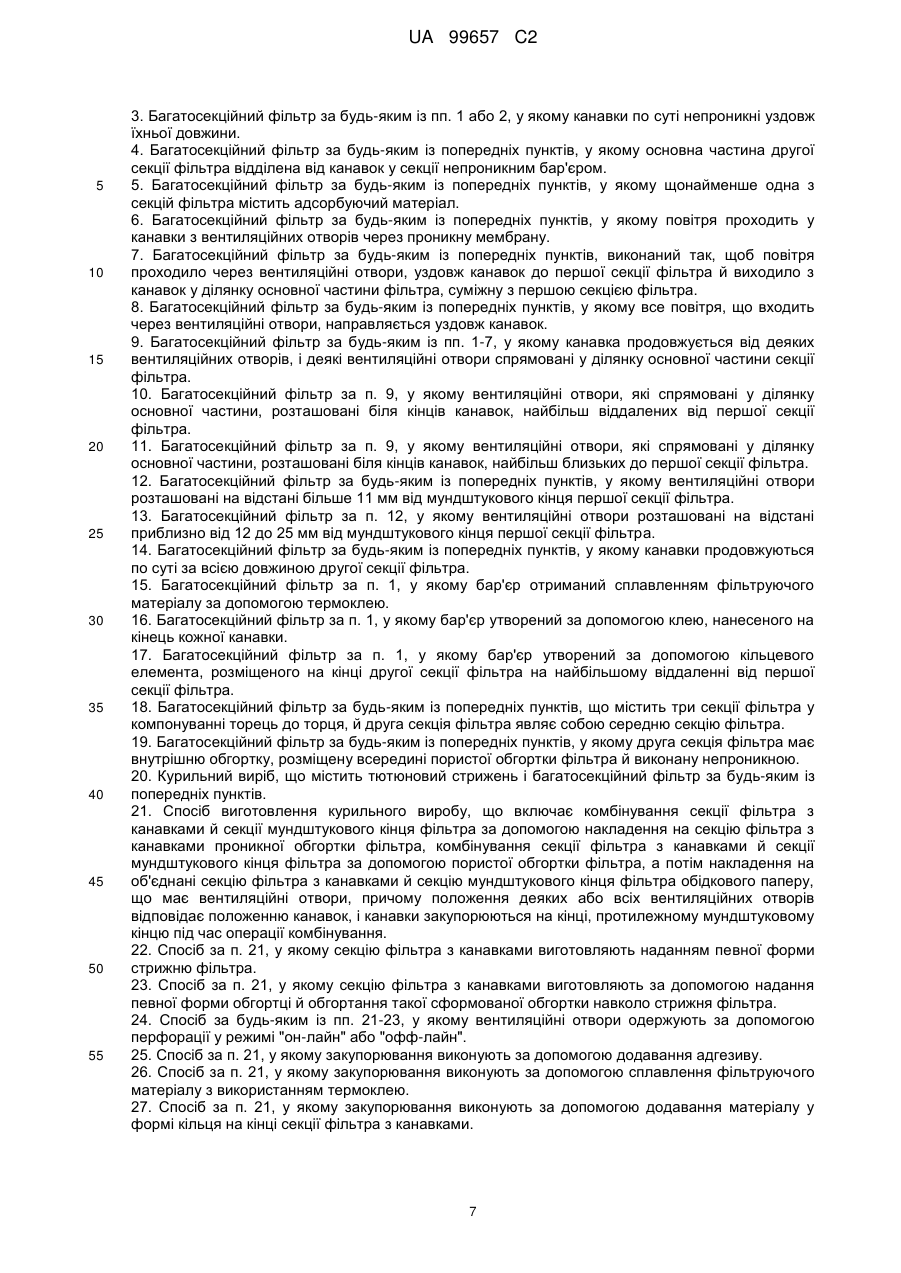

Реферат: У заявці описаний багатосекційний фільтр (5) для курильного виробу, що містить щонайменше першу (5В) і другу секції (5А) фільтра. Перша секція (5В) фільтра розташована на мундштуковому кінці фільтра (5), а друга секція фільтра містить набір вентиляційних отворів (17) і набір канавок (7). Канавки (7) продовжуються від відповідних вентиляційних отворів (17) уздовж другої секції фільтра (5А) до першої секції (5В) фільтра, не проходячи у неї. UA 99657 C2 (12) UA 99657 C2 UA 99657 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до багатосекційних фільтрів для курильних виробів, наприклад, для сигарет. Сигарети звичайно містять тютюновий стрижень і фільтр. Фільтр розташований на кінці мундштука сигарети, між курящим і тютюновим стрижнем. Фільтр модифікує тютюновий дим (основний потік диму), що втягується через нього. Фільтри можуть бути призначені для зниження або зміни різних складових диму, включаючи тверді частки й(або) складові парової фази. Багатосегментні фільтри стають все більше широко розповсюдженими. Наприклад, в одному з компонувань фільтр містить секцію, що містить активоване вугілля, яке має високі властивості фільтрації. Фільтр може містити іншу секцію між активованим вугіллям і мундштуковим кінцем сигарети. Це допомагає забезпечити, щоб активоване вугілля не потрапило у рот користувача. Існує безліч відомих способів зміни характеристик фільтра. Один зі способів складається у введенні вентиляційних отворів зовні фільтра. Це дозволяє втягти повітря у фільтр, і, таким чином, розбавити сигаретний дим, що вдихується користувачем. За іншим відомим способом передбачається наявність канавок у фільтрі, часто уздовж зовнішньої сторони фільтра. Ці канавки можуть бути використані для керування властивостями потоку через фільтр. Приклади канавок і(або) вентиляційних отворів можна знайти у документах: WO 03/051144; GB 2150809; GB 2150412; GB 2118819; GB 2089641; GB 2088692; GB 2088193; GB 2088191; GB 1585862; GB 1308661; EP 047969; US 4527573; US 4527572; US 4256122; US 4135523; US 3768489 і US 3752165. Залишається необхідність у поліпшенні властивостей фільтрації для багатосегментного фільтра. В одному варіанті здійснення даного винаходу пропонується багатосекційний фільтр для курильного виробу. Фільтр містить щонайменше першу й другу секції фільтра. Перша секція фільтра розташована на мундштуковому кінці фільтра. Друга секція фільтра містить набір вентиляційних отворів і набір канавок або каналів. Канавки продовжуються від відповідних вентиляційних отворів уздовж другої секції фільтра у напрямку першої секції фільтра, але не у неї. Такий фільтр дозволяє розділити зовнішній вхід повітря у фільтр із атмосфери (також згадується у даному документі, як місце фактичного входу повітря), який відбувається на початку канавок, і внутрішній вхід повітря в основну частину (тіло) фільтра, де він з'єднується з основним потоком диму, який відбувається на кінці канавок (також згадується, як положення вентиляційних отворів або зона вентиляції). Це дає підвищену гнучкість конструкції фільтра. Наприклад, зовнішній вхід повітря розташований відносно далеко від мундштукового кінця, тим самим, знижується ризик закупорювання зовнішнього входу повітря курящим, у той же час повітря може змішуватися з димом відносно близько від мундштукового кінця фільтра. Область фільтруючого матеріалу між точкою фактичного входу повітря й положенням вентиляційних отворів піддається більше повільному потоку диму для будь-якого заданого затягування, ніж це було б у випадку, якби розведене повітря входило в основну частину фільтра у місці розташування вентиляційних отворів. Знижена швидкість приводить до того, що дим піддається більше високим рівням фільтрації. Це також робить фільтр особливо придатним для багато сегментної конфігурації, і особливо конфігурації, в якій секції фільтра містять адсорбуючі матеріали, такі як вугілля, щоб збільшити фільтрацію токсичних речовин у вигляді твердих часток. Канавки можуть бути обмежені одним сегментом фільтра для простоти конструкції фільтра. В одному конкретному варіанті здійснення канавки продовжуються уздовж зовнішньої сторони основної частини фільтра паралельно головної осі фільтра. Канавки по суті непроникні уздовж їхньої довжини. Канавки продовжуються по суті уздовж довжини другої секції фільтра. Фільтр скомпонований так, щоб повітря проходило через вентиляційні отвори, уздовж канавок до першої секції фільтра й виходило з канавок у ділянку основної частини фільтра, суміжну з першою секцією фільтра. За цим конкретним варіантом здійснення є три секції фільтра у компонуванні торець до торця, і друга (з канавками) секція фільтра являє собою середню секцію фільтра. Друга секція фільтра має непроникну внутрішню обгортку (тампона) фільтра й приєднана до інших секцій фільтра проникною зовнішньою обгорткою фільтра. Канавки розташовані між внутрішньою обгорткою фільтра й зовнішньою обгорткою фільтра, і, отже, основна частина другої секції фільтра відділена від канавок непроникним бар'єром. Фільтр потім приєднаний до тютюнового стрижня зі зовнішнім непроникним шаром ободкового матеріалу, в якому сформовані вентиляційні отвори. Відповідно, канавки по суті непроникні для повітря й диму, що входить і залишає основну частину фільтра. Єдиним шляхом влучення повітря у 1 UA 99657 C2 5 10 15 20 25 30 35 40 45 50 55 60 канавки є вентиляційні отвори у зовнішньому ободковому папері й далі через проникну зовнішню обгортку фільтра у канавки. Це розведене повітря проходить уздовж канавок для влучення в основну частину фільтра на або у напрямку місця з'єднання першої й другої секцій фільтра. У деяких варіантах здійснення все повітря, що вентилюється, яке попадає через вентиляційні отвори, спрямоване уздовж канавок. В інших варіантах здійснення канавка продовжується від деяких вентиляційних отворів у зоні вентиляції, але інші вентиляційні отвори спрямовані у ділянку основної частини секції фільтра, таким чином, частина повітря, що вентилюється, попадає в основну частину фільтра безпосередньо у місці вентиляційної зони. Ці додаткові вентиляційні отвори вентиляційної зони можуть бути спрямовані у ділянку основної частини секції фільтра між канавками. Додаткові вентиляційні отвори можуть бути спрямовані у ділянку основної частини біля кінців канавок далі від першої секції фільтра (мундштуковий кінець), і(або) додаткові вентиляційні отвори можуть бути спрямовані у ділянку основної частини біля кінців канавок у безпосередній близькості від першої секції фільтра. У додатковому варіанті здійснення ободковий матеріал виготовлений з натурального проникного матеріалу, і, таким чином, повітря, що вентилюється, може потрапити у канавки за всією довжиною другої секції фільтра. Додаткові вентиляційні отвори також можуть бути додані для подальшого підвищення загального рівня вентиляції. Ці різні конфігурації забезпечують значну гнучкість при виборі конструкції й використання фільтра. Наприклад, частина повітря може бути примусово введена в основну частину секції фільтра з канавками, щоб вона змішувалася з основним потоком диму, та інша частина повітря (з канавок) може примусово змішуватися з димом у міру її влучення у першу секцію фільтра. В одному варіанті здійснення вентиляційні отвори розташовані на відстані щонайменше 11 мм від мундштукового кінця першої секції фільтра. Наприклад, вентиляційні отвори можуть бути розташовані на відстані від приблизно 12 до приблизно 25 мм від мундштукового кінця першої секції фільтра. В одному варіанті здійснення на кінці кожної канавки якнайдалі від першої секції фільтра розташований бар'єр. Бар'єр забезпечує, щоб прохід у цей кінець канавок відбувався тільки через вентиляційні отвори. Бар'єр може бути забезпечений за рахунок з'єднання матеріалу фільтра за допомогою термоклея (розплавлювання), клея, нанесеного на кінець кожної канавки або за допомогою кільцевого елемента, розташованого на кінці другої секції фільтра, якнайдалі від першої секції фільтра, або за допомогою будь-якого іншого придатного механізму. У додатковому варіанті здійснення бар'єр передбачений за рахунок того, що канавки у другій секції продовжуються тільки уздовж частини секції фільтра, так що відкриті кінці канавок установлені впритул до кінця першої секції фільтра. За даним винаходом також пропонується курильний виріб, що містить тютюновий стрижень і такий багатосекційний фільтр. За даним винаходом додатково пропонується курильний виріб, що містить тютюновий стрижень і багатосекційний фільтр щонайменше з першою й другою секціями фільтра, причому перша секція фільтра розташована на мундштуковому кінці фільтра, і друга секція фільтра містить набір вентиляційних отворів і набір канавок, канавки продовжуються від відповідних вентиляційних отворів уздовж другої секції фільтра до, але не у першу секцію фільтра. За іншим варіантом здійснення даного винаходу пропонується спосіб виготовлення курильного виробу, що включає: комбінування (об'єднання) другої секції фільтра з канавками й секції фільтра на мундштуковому кінці шляхом накладення на секцію фільтра з канавками проникної обгортки фільтра, а потім накладення на об'єднані секцію фільтра з канавками й секцію фільтра на мундштуковому кінці ободкового паперу, що містить вентиляційні отвори, причому положення частини або всіх вентиляційних отворів відповідає положенню канавок. При комбінуванні на тютюновому кінці другої секції можуть бути додані додаткові секції. Під час операції комбінування канавки можуть бути закупорені на кінці, протилежному мундштуковому кінцю. У деяких варіантах здійснення це закупорювання здійснюється за допомогою додавання адгезиву. В альтернативному варіанті закупорювання здійснюється шляхом скріплення термоклеєм матеріалу фільтра або шляхом додавання кільцевого елемента на кінці секції фільтра з канавками. Вентиляційні отвори легко можуть бути нанесені за допомогою стандартних способів використання лазера на місці, таких як перфорація на машині або поза неї (у так званому : режимі "онлайн" або "офлайн"). В одному конкретному варіанті здійснення секція фільтра з канавками виготовлена шляхом надання певної форми стрижню фільтра або обгортці фільтра й обгортання обгортки фільтра певної форми навколо стрижня фільтра. 2 UA 99657 C2 5 10 15 20 25 30 35 40 45 50 55 60 Інший спосіб виготовлення курильного виробу включає комбінування другої секції фільтра з повними канавками із секцією мундштукового кінця всередині пористої обгортки фільтра, канавки у межах другої секції закупорені на тютюновому кінці шляхом додавання матеріалу, такого як адгезив, нанесеного плямами або смугою навколо фільтра під час комбінування. Додаткові секції можуть бути додані на тютюновому кінці другої секції під час комбінування. Інший спосіб виготовлення курильного виробу включає етап комбінування другої секції фільтра з повними канавками між першою й третьою секціями фільтра й введення кільцевого матеріалу між другою й третьою секціями фільтра, так що кінець канавок закупорений кільцевим матеріалом. Варіанти здійснення даного винаходу описані, тільки як приклад, з посиланням на супровідні креслення, на яких: на фіг. 1 показаний поздовжній перетин сигарети, що містить багатосекційний фільтр за одним варіантом здійснення даного винаходу; на фіг. 2 схематично показаний фільтр сигарети за фіг. 1; на фіг. 3 показаний поперечний перетин фільтра сигарети за фіг. 1; на фіг. 4а й 4б схематично показаний фільтр за двома іншими варіантами здійснення даного винаходу з додатковими вентиляційними отворами; і на фіг. 5а-5г схематично показане складання секції фільтра з канавками за одним варіантом здійснення даного винаходу. На фіг. 1 показана сигарета 1, що містить тютюновий стрижень 3 і багатосекційний фільтр 5, які можуть утримуватися разом за допомогою ободкового паперу 15, що відомо фахівцям у цій області. Багатосекційний фільтр 5 виготовлений з трьох секцій 5А, 5В, 5С фільтра, розташованих торець до торця. Зокрема, фільтр 5 містить середню секцію 5А фільтра з канавками, секцію 5В фільтра на мундштуковому кінці й секцію 5C фільтра, що примикає до тютюнового стрижня 3. Секція 5А фільтра з канавками розташована посередині між іншими двома секціями 5В, 5С фільтра (стосовно головної осі циліндра фільтра). Канавки 7 розташовані на зовнішній стороні фільтра й продовжуються в основному в осьовому напрямку. Секція 5А фільтра передбачена з безліччю канавок 7, які розподілені за периферією секції 5А фільтра. Канавки продовжуються уздовж по суті всієї довжини середньої секції 5А фільтра, майже від тютюнового кінця секції 5С до мундштукового кінця секції 5В. Однак канавки не продовжуються у секцію 5С тютюнового кінця фільтра або у секцію 5В мундштукового кінця фільтра. Канавки 7 відділені від секції 5C тютюнового кінця фільтра непроникним бар'єром 9. Аналогічно, канавки відділені від основної частини 11 середньої секції 5А фільтра непроникним шаром 6. Однак канавки відкриті на кінці, протилежному бар'єру 9, щоб повітря або інший газ/пар міг протікати уздовж канавки 7 для проходження у секцію 5В мундштукового кінця фільтра. В одному варіанті здійснення непроникний шар 6 містить непористу обгортку (тампона) фільтра, що оточує (за периферією) основну частину фільтруючого матеріалу 11 у секції 5А фільтра. Цей фільтруючий матеріал 11 може містити будь-який придатний фільтруючий матеріал або структуру, наприклад, полотно з ацетату целюлози, папір тощо. Фільтруючий матеріал може бути передбачений з однією або більше добавками, такими як активоване вугілля тощо. Непориста обгортка 6 фільтра може бути гофрованою, щоб вона утворювала канавки 7 (з гофрами, що проходять паралельно циліндричної осі фільтра). Фільтруючий матеріал 11 усередині непористої обгортки фільтра в основному деформований, щоб він займав весь простір усередині непористої обгортки фільтра. Окремі секції фільтра скомбіновані з пористою зовнішньою обгорткою 13 фільтра. Цю зовнішню обгортку фільтра потім розташовують на гребенях або піднятих гофрах внутрішньої обгортки фільтра, з канавками, утвореними між зовнішньою обгорткою фільтра й нижніми (зменшеного радіуса) ділянками внутрішньої обгортки 6 фільтра. При використанні курящий затягується на секції 5В мундштукового кінця фільтра. Це змушує дим з палаючого кінця 2 тютюнового стрижня проходити через стрижень фільтра до курящого (як зазначене стрілками). Дим проходить через інший (непалаючий) тютюновий стрижень 3 перед влученням у фільтр 5. Дим спочатку проходить через секцію 5C тютюнового кінця фільтра, потім через основну частину 11 середньої секції фільтра (оскільки дим не може пройти у канавки 7). Дим потім виходить з фільтра 5 через секцію 5В мундштукового кінця фільтра. Коли курящий затягується на секції 5В мундштукового кінця фільтра, при цьому також втягується повітря у канавки 7 через вентиляційні отвори 17 і через обгортку 13 фільтра, як зазначено стрілкою А. В основному опір потоку через вентиляційні отвори 17 і уздовж канавок 7 низький, наприклад, у порівнянні з опором потоку через ділянку 11 основної частини фільтра. 3 UA 99657 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після того, як повітря попадає у канавку 7, як зазначено стрілкою А, повітря обмежене відносно переміщення уздовж канавки, як зазначено стрілкою В, оскільки стінки канавки, які сформовані непористою внутрішньою обгорткою 6 фільтра й ободковим папером 15, плюс бар'єр 9, в основному непроникні. Відповідно повітря, що надходить, зрештою виходить з канавок 7 у ділянку 5В мундштукового кінця фільтра, де він змішується з і розбавляє основний потік диму зі зони 2 згоряння. На фіг. 2 додатково схематично показаний варіант здійснення за фіг. 1. Таким чином, на фіг. 2 показаний вид у перспективі, що ілюструє периферійний розподіл канавок 7 навколо фільтра. Крім того, на фіг. 2, зокрема, показані вентиляційні отвори 17, розташовані над кінцями канавок 7, віддалених від мундштукового кінця фільтра. В одному варіанті здійснення ці вентиляційні отвори 17 сформовані за допомогою лазерної перфорації, але може бути використаний будьякий інший придатний механізм. Вентиляційні отвори можуть бути розташовані безпосередньо над канавками (як схематично показано на фіг. 2) або у довільній смузі або смугах, які можуть збігатися або не збігатися з канавками. На фіг. 3 показаний поперечний перетин через фільтр 5 у місці вентиляційних отворів 17 на зовнішній стороні ободкового паперу 15. За варіантом здійснення, який показаний на фіг. 3, вентиляційні отвори у зовнішній частині ободкового паперу не всі збігаються з канавками. Хоча існує зазор, показаний на фіг. 3 для ясності, між внутрішньою обгорткою 6 фільтра й зовнішньою обгорткою 13 фільтра, і аналогічно, зазор між зовнішньою обгорткою 13 фільтра й ободковим папером 15, мабуть, що на практиці немає помітних зазорів, за винятком самих канавок. Очевидно, що число й розподіл канавок 7, як показано на фіг. 2, 3 і 4, наведене тільки для приклада. Інші варіанти здійснення можуть мати інше число й(або) розподіл канавок. Наявність канавок 7 у фільтрі 5 дозволяє розділити: (а) положення вентиляційних отворів для повітря, що надходить, тепер на кінці середньої секції 5А фільтра у віддаленні від рота курящого; і (б) положення точки, де повітря, що вентилюється, з'єднується з основним потоком диму, тепер у місці з'єднання між середньою секцією 5А фільтра й секцією 5В мундштукового кінця фільтра. Можливість розділити ці два положення забезпечує більшу гнучкість у виборі конструкції й керуванні фільтром 5. Наприклад, розміщення вентиляційних отворів на далекому кінці середньої секції 5А фільтра, удалині від мундштукового кінця, знижує ризик того, що вентиляційні отвори будуть випадково закупорені ротом (наприклад; губами) під час паління. В одному конкретному варіанті здійснення вентиляційні отвори розташовані щонайменше на відстані приблизно 11 мм від мундштукового кінця фільтра, наприклад, на відстані між приблизно 12 мм і приблизно 25 мм від мундштукового кінця. З іншого боку, наявність повітря, що вентилюється, яке входить у потік диму фільтра відносно близько до рота, змушує дим, що проходить через основну частину 11 середньої секції, рухатися порівняно повільно, що, у свою чергу, підвищує ефективність фільтрації основної частини 11 цієї секції фільтра. Зокрема, оскільки складові диму перебувають довше у безпосередній близькості від фільтруючого матеріалу 11 середньої секції, велика ймовірність того, що вони будуть адсорбовані цим матеріалом. Відповідно матеріал, що фільтрує, може містити адсорбуючий матеріал, такий як активоване вугілля або інші придатні адсорбенти. Два альтернативних варіанти здійснення показані на фіг. 4а й 4б. В обох цих варіантах здійснення для середньої секції 5А фільтра (з канавками) передбачені додаткові вентиляційні отвори. У варіанті здійснення за фіг. 4а, додаткові вентиляційні отвори 17А передбачені на далекому кінці середньої секції 5А фільтра, віддаленому від рота; тобто на тому же кінці, що й вентиляційні отвори 17 у канавки. Однак периферійне розташування цих отворів 17А таке, що вони не лежать над канавками. Таким чином, повітря проходить через вентиляційні отвори 17А безпосередньо в основну частину 11 фільтруючого матеріалу для секції 5А фільтра. Відповідно, повітря, що проходить через вентиляційні отвори 17А, не обходить фільтруючий матеріал 11 середньої секції 5А фільтра, на противагу повітрю, що попадає через вентиляційні отвори 17, яке направляється канавками безпосередньо до секції 5В мундштукового кінця фільтра. Отже, конфігурації за фіг. 4а й 4б передбачають два ефективних положення для введення повітря, що вентилюється, і, таким чином, дозволяють підвищити керування властивостями диму й фільтра. Наприклад, додаткова вентиляція забезпечує підвищене розведення основного потоку диму, включаючи монооксид вуглецю й смоли. Додаткова вентиляція також підвищує швидкість потоку через основну частину 11 фільтра, що знижує ефективність фільтрації для таких матеріалів, як смоли. У варіанті здійснення за фіг. 4б додаткові вентиляційні отвори 17В передбачені на кінці мундштука секції 5А з канавками. Тому повітря, що проходить через вентиляційні отвори 17В, попадає в основну ділянку фільтра 5 у положенні трохи вище за потоком диму щодо повітря, що попадає через вентиляційні отвори 17 (і проходить уздовж 4 UA 99657 C2 5 10 15 20 25 30 35 40 45 50 55 60 канавок 7). Загальний результат конфігурацій за фіг. 4а й 4б складається у забезпеченні підвищеної вентиляції й, отже, підвищеного розведення диму у порівнянні з компонуванням за фіг. 2. Очевидно, що варіанти здійснення за фіг. 4а й 4б можуть бути скомбіновані в одному варіанті здійснення, що має й додаткові вентиляційні отвори 17А, і додаткові вентиляційні отвори 17В. Тобто, додаткові вентиляційні отвори на обох кінцях секції 5А фільтра з канавками. Також очевидно, що вентиляція, яка забезпечується або у канавки 17, або у вигляді додаткової вентиляції за допомогою перфорації 17А або 17В, може бути передбачена у широкій смузі або зоні поперек частини або всієї секції 5А фільтра. Також очевидно, що число секцій фільтра може бути відмінно від 3 секцій фільтра, показаних на фіг. 1, 2 і 4. Наприклад, деякі багатосегментні фільтри можуть містити тільки 2 секції фільтра, у той час як інші багатосегментні фільтри можуть мати чотири, п'ять або більше секцій фільтра. В основному, секція фільтра з канавками відділена від мундштукового кінця фільтра щонайменше однією іншою секцією фільтра (що допомагає уникнути закупорювання губою). Більше того, у той час як на фіг. 1-4 показані канавки, що продовжуються за всією довжиною секції 5А фільтра з канавками, в інших варіантах здійснення канавки можуть продовжуватися тільки частково уздовж секції фільтра з канавками. У такому випадку канавки можуть починатися від тютюнового кінця секції й(або) закінчуватися вдалині від мундштукового кінця цієї секції. І навпаки, у деяких випадках канавки можуть продовжуватися (повністю або частково) через декілька секцій фільтра. На фіг. 5 проілюстрований спосіб виготовлення фільтра за одним варіантом здійснення даного винаходу. У цьому прикладі лист непроникного матеріалу 6 обгортки фільтра гофрують або тиснять для одержання канавок 7. Матеріал з канавками обгортають навколо циліндра фільтруючого матеріалу 11 (фіг. 5а). Канавки, показані на фіг. 5, мають профіль U-подібної форми, але вони можуть мати будь-який інший придатний профіль, наприклад, V-подібний, або з прямими кутами вгорі й унизу. У той час як канавки (фіг. 5а) показані на внутрішній поверхні матеріалу 6 обгортки фільтра, створюючи, таким чином, канали всередині основної частини самого фільтруючого матеріалу, мабуть, що канали можуть бути сформовані зовні щодо основної частини фільтруючого матеріалу 11. Крім того, число й проміжок між канавками можуть бути різні для різних варіантів здійснення. Наприклад, можуть бути безперервні V-подібні канавки (без проміжків), так що внутрішня обгортка фільтра фактично має зиґзаґоподібну конфігурацію. При способі за фіг. 5 шар матеріалу 13 зовнішньої обгортки фільтра тепер обгорнутий навколо зовнішньої сторони стрижня фільтра з канавками (фіг. 5б). Канавки 7 у матеріалі внутрішньої обгортки фільтра тому стають закритими каналами між внутрішньою обгорткою 6 фільтра й зовнішньою обгорткою 13 фільтра. Зовнішня обгортка 13 фільтра може бути використана для зв'язування секції 11 фільтра з однією або більше іншими секціями фільтра, якщо це необхідно. Додаткові вентиляційні отвори 17 можуть бути сформовані у зовнішній обгортці 13 фільтра за допомогою лазера 51 (фіг. 5в). Хоча зовнішня обгортка 13 фільтра для ясності показана відділеною від внутрішньої обгортки 6 фільтра, все-таки на ділі вони стикаються, як показано на фіг. 5б, за винятком місць, де розташовані канавки. Вентиляційні отвори 17 збігаються з канавками 7 і, отже, створюють вхідні отвори, щоб повітря проходило у канавки. Можуть бути передбачені додаткові вентиляційні отвори, які не пов'язані з канавками (як показано вище на фіг. 4а й 4б). Такі вентиляційні отвори можуть бути сформовані, щоб вони проходили й через зовнішню, і через внутрішню обгортку фільтра, а також зовнішній ободковий папір. Додатковий шар листового матеріалу 15, відомий як ободковий папір, згодом може бути накладений на вентильовану обгортку й секцію 5А фільтра з канавками (фіг. 5г). Ободковий папір може бути використаний для приєднання скомбінованих секцій фільтра до тютюнового стрижня, тим самим, скріплюючи разом компоненти готової сигарети 1. Ободковий папір може бути проникним (попередньо перфорованим) або непроникним. Непроникний ободковий папір може вентилюватися за допомогою способів з використанням лазера на машині. В іншому варіанті здійснення безперервне формування канавок у режимі онлайн може бути застосоване до стрижня фільтра, наприклад, шляхом обгортання непроникної внутрішньої обгортки фільтра навколо всієї довжини стрижня, потім формуванням канавок шляхом пропущення через формуючий пристрій певної форми. Цей стрижень фільтра потім може бути сегментований для комбінування з іншими сегментами у багатоелементному фільтрі. В альтернативному варіанті до стрижня фільтра може бути застосоване перериване формування канавок, наприклад, шляхом видавлювання перериваних канавок в обгорненому стрижні, використовуючи нагріті формуючі пристрої. 5 UA 99657 C2 5 10 15 20 25 30 35 40 45 Коли використовуються способи формування перериваних канавок, канавки закриті для елемента на стороні тютюну секції з канавками за допомогою будь-якого придатного способу. Наприклад, зовнішнє кільце (тороїд) з пластмаси може бути вставлене між двома елементами (як показано на фіг. 1). Інша можливість для цього ущільнення складається у нанесенні клею на кінець канавки якнайдалі від рота. Коли використовуються способи формування перериваних канавок, сегменти фільтра комбінують таким чином, щоб канавки не досягали кінця тютюнової сторони секції фільтра. Канавки або канали можуть бути сформовані за допомогою кожного з відомих способів. Наприклад у деяких варіантах здійснення канавки можуть бути сформовані безпосередньо у фільтруючому матеріалі, наприклад, шляхом гарячого формування фільтрів з ацетату целюлози. В інших варіантах здійснення, непроникній внутрішній обгортці фільтра може бути надана потрібна форма або виконане тиснення перед обгортанням навколо циліндра фільтруючого матеріалу. У деяких варіантах здійснення застосовується формування безперервних канавок за допомогою будь-яких придатних засобів за всією довжиною стрижня фільтра, що згодом сегментують. В інших варіантах здійснення формування канавок застосовується до секцій фільтра певного розміру. У деяких варіантах здійснення шар проникної обгортки фільтра може бути використаний для додаткового покриття оболонкою секції фільтра з канавками. Ця проникна обгортка фільтра також може функціонувати для комбінування двох або більше секцій фільтра. Бар'єр 9 може бути сформований за допомогою будь-якого придатного матеріалу й(або) механізму. Наприклад, одна з можливостей полягає у тому, щоб нанести пляму або смужку клею або іншого непроникного матеріалу у кожну канавку 7. Інша можливість складається у забезпеченні кільця з непроникного матеріалу, наприклад, пластмаси, що проходить навколо майже всієї окружності 5, і відокремлює (або закупорює) канавки 7 від секції 5С на тютюновій стороні фільтра. Інша можливість складається у забезпеченні бар'єра 9 за допомогою сплавлювання фільтруючого матеріалу 11 термоклеєм. Додатковий шар перфорованого або неперфорованого листового матеріалу 15, відомого як ободковий папір, згодом наносять на скомбінований фільтр і накладену зовнішню обгортку фільтра. Ободковий папір може бути використаний для приєднання скомбінованого фільтра до тютюнового стрижня. Ободковий папір може бути приклеєний до фільтра й тютюнового стрижня за допомогою будь-якого придатного засобу, але може залишатися у великій мірі неприклеєна ділянка поверх секції 5А з канавками. У деяких варіантах здійснення перфорація ободкового паперу може бути передбачена за допомогою лазера або іншого придатного засобу. Ободковий папір може бути перфорований перед або після приєднання до фільтра. Ободковий папір приклеєний до трьох секцій фільтра з використанням способу приклеювання з проскакуванням зазору, щоб у великій мірі вільна від клею область була розташована між вентиляційними отворами й обгорткою фільтра, накладеною на канавки. Очевидно, що використання адгезивів для з'єднання трьох шарів (внутрішня обгортка фільтра, зовнішня обгортка фільтра й ободковий матеріал) разом у положенні, де утворені вентиляційні отвори, приведе до закупорювання повітряних потоків і, отже, цю область переважно залишають непроклеєною. Для фахівців у цій області будуть очевидні різні модифікації, які можуть бути внесені у варіанти здійснення, описані вище. Відповідно, обсяг даного винаходу визначається формулою винаходу та її еквівалентами. ФОРМУЛА ВИНАХОДУ 50 55 1. Багатосекційний фільтр для курильного виробу, що містить щонайменше першу й другу секції фільтра, причому перша секція фільтра розташована на мундштуковому кінці фільтра, а друга секція фільтра включає набір вентиляційних отворів і набір канавок, причому канавки продовжуються від відповідних вентиляційних отворів уздовж другої секції фільтра у напрямку до першої секції фільтра, але не входячи у неї, і фільтр додатково містить бар'єр, розташований на кінці кожної канавки якнайдалі від першої секції фільтра, так що вхід у цей кінець канавок забезпечується тільки через вентиляційні отвори, і при цьому перша й друга секції фільтра об'єднані за допомогою пористої обгортки фільтра. 2. Багатосекційний фільтр за п. 1, у якому канавки продовжуються уздовж зовнішньої сторони основної частини фільтра по суті паралельно головній осі фільтра. 6 UA 99657 C2 5 10 15 20 25 30 35 40 45 50 55 3. Багатосекційний фільтр за будь-яким із пп. 1 або 2, у якому канавки по суті непроникні уздовж їхньої довжини. 4. Багатосекційний фільтр за будь-яким із попередніх пунктів, у якому основна частина другої секції фільтра відділена від канавок у секції непроникним бар'єром. 5. Багатосекційний фільтр за будь-яким із попередніх пунктів, у якому щонайменше одна з секцій фільтра містить адсорбуючий матеріал. 6. Багатосекційний фільтр за будь-яким із попередніх пунктів, у якому повітря проходить у канавки з вентиляційних отворів через проникну мембрану. 7. Багатосекційний фільтр за будь-яким із попередніх пунктів, виконаний так, щоб повітря проходило через вентиляційні отвори, уздовж канавок до першої секції фільтра й виходило з канавок у ділянку основної частини фільтра, суміжну з першою секцією фільтра. 8. Багатосекційний фільтр за будь-яким із попередніх пунктів, у якому все повітря, що входить через вентиляційні отвори, направляється уздовж канавок. 9. Багатосекційний фільтр за будь-яким із пп. 1-7, у якому канавка продовжується від деяких вентиляційних отворів, і деякі вентиляційні отвори спрямовані у ділянку основної частини секції фільтра. 10. Багатосекційний фільтр за п. 9, у якому вентиляційні отвори, які спрямовані у ділянку основної частини, розташовані біля кінців канавок, найбільш віддалених від першої секції фільтра. 11. Багатосекційний фільтр за п. 9, у якому вентиляційні отвори, які спрямовані у ділянку основної частини, розташовані біля кінців канавок, найбільш близьких до першої секції фільтра. 12. Багатосекційний фільтр за будь-яким із попередніх пунктів, у якому вентиляційні отвори розташовані на відстані більше 11 мм від мундштукового кінця першої секції фільтра. 13. Багатосекційний фільтр за п. 12, у якому вентиляційні отвори розташовані на відстані приблизно від 12 до 25 мм від мундштукового кінця першої секції фільтра. 14. Багатосекційний фільтр за будь-яким із попередніх пунктів, у якому канавки продовжуються по суті за всією довжиною другої секції фільтра. 15. Багатосекційний фільтр за п. 1, у якому бар'єр отриманий сплавленням фільтруючого матеріалу за допомогою термоклею. 16. Багатосекційний фільтр за п. 1, у якому бар'єр утворений за допомогою клею, нанесеного на кінець кожної канавки. 17. Багатосекційний фільтр за п. 1, у якому бар'єр утворений за допомогою кільцевого елемента, розміщеного на кінці другої секції фільтра на найбільшому віддаленні від першої секції фільтра. 18. Багатосекційний фільтр за будь-яким із попередніх пунктів, що містить три секції фільтра у компонуванні торець до торця, й друга секція фільтра являє собою середню секцію фільтра. 19. Багатосекційний фільтр за будь-яким із попередніх пунктів, у якому друга секція фільтра має внутрішню обгортку, розміщену всередині пористої обгортки фільтра й виконану непроникною. 20. Курильний виріб, що містить тютюновий стрижень і багатосекційний фільтр за будь-яким із попередніх пунктів. 21. Спосіб виготовлення курильного виробу, що включає комбінування секції фільтра з канавками й секції мундштукового кінця фільтра за допомогою накладення на секцію фільтра з канавками проникної обгортки фільтра, комбінування секції фільтра з канавками й секції мундштукового кінця фільтра за допомогою пористої обгортки фільтра, а потім накладення на об'єднані секцію фільтра з канавками й секцію мундштукового кінця фільтра обідкового паперу, що має вентиляційні отвори, причому положення деяких або всіх вентиляційних отворів відповідає положенню канавок, і канавки закупорюються на кінці, протилежному мундштуковому кінцю під час операції комбінування. 22. Спосіб за п. 21, у якому секцію фільтра з канавками виготовляють наданням певної форми стрижню фільтра. 23. Спосіб за п. 21, у якому секцію фільтра з канавками виготовляють за допомогою надання певної форми обгортці й обгортання такої сформованої обгортки навколо стрижня фільтра. 24. Спосіб за будь-яким із пп. 21-23, у якому вентиляційні отвори одержують за допомогою перфорації у режимі "он-лайн" або "офф-лайн". 25. Спосіб за п. 21, у якому закупорювання виконують за допомогою додавання адгезиву. 26. Спосіб за п. 21, у якому закупорювання виконують за допомогою сплавлення фільтруючого матеріалу з використанням термоклею. 27. Спосіб за п. 21, у якому закупорювання виконують за допомогою додавання матеріалу у формі кільця на кінці секції фільтра з канавками. 7 UA 99657 C2 8 UA 99657 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
