Курильний виріб, спосіб і пристрій для виготовлення курильного виробу

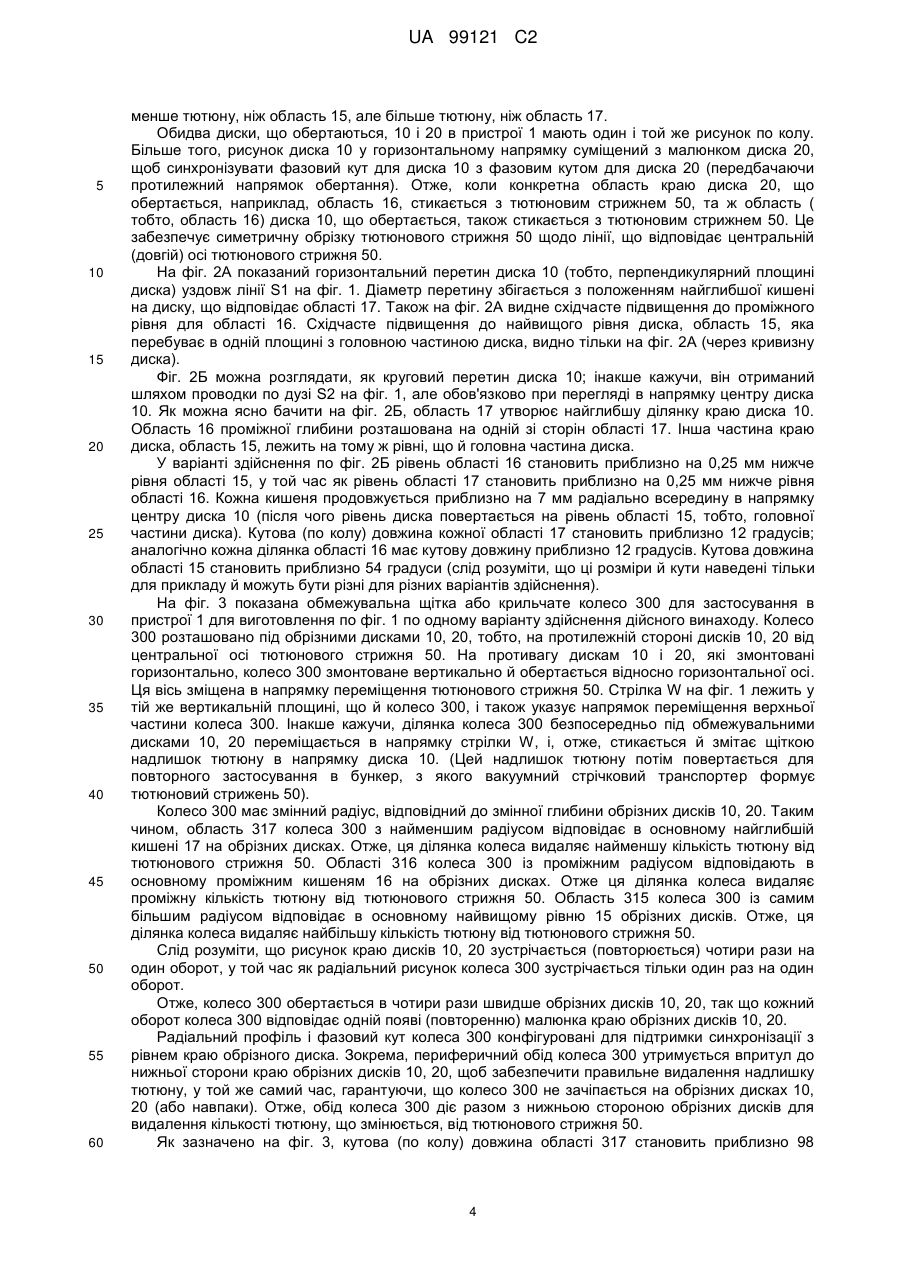

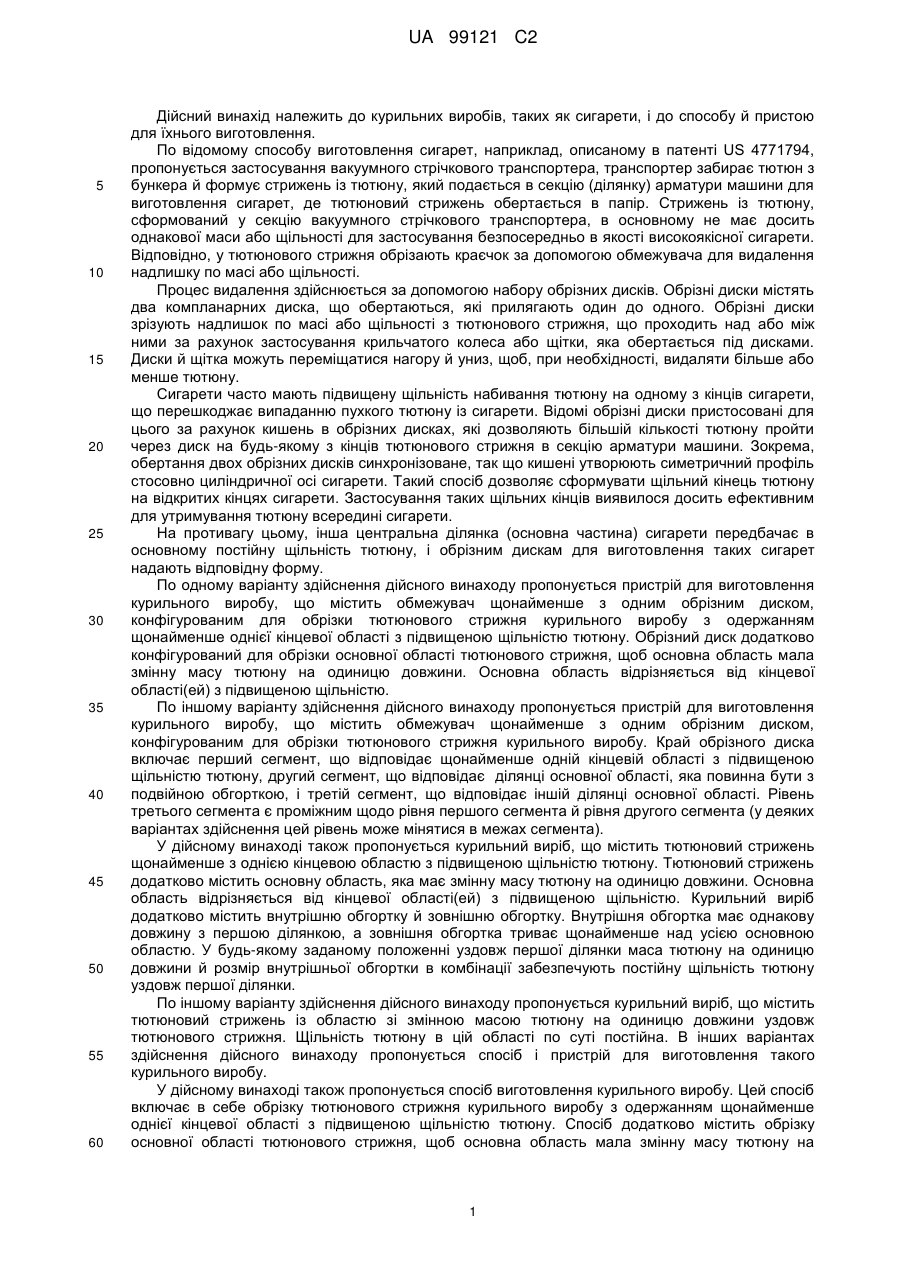

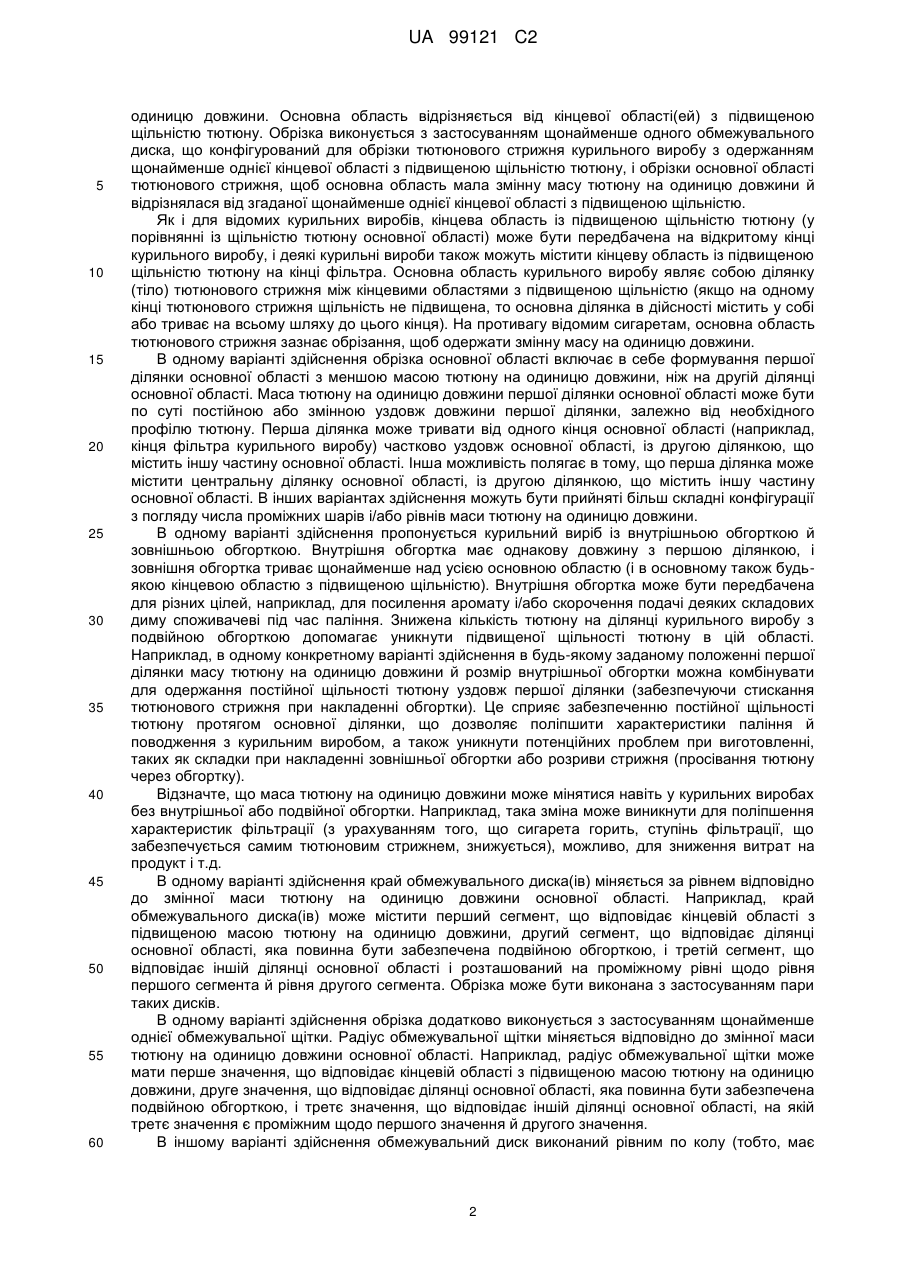

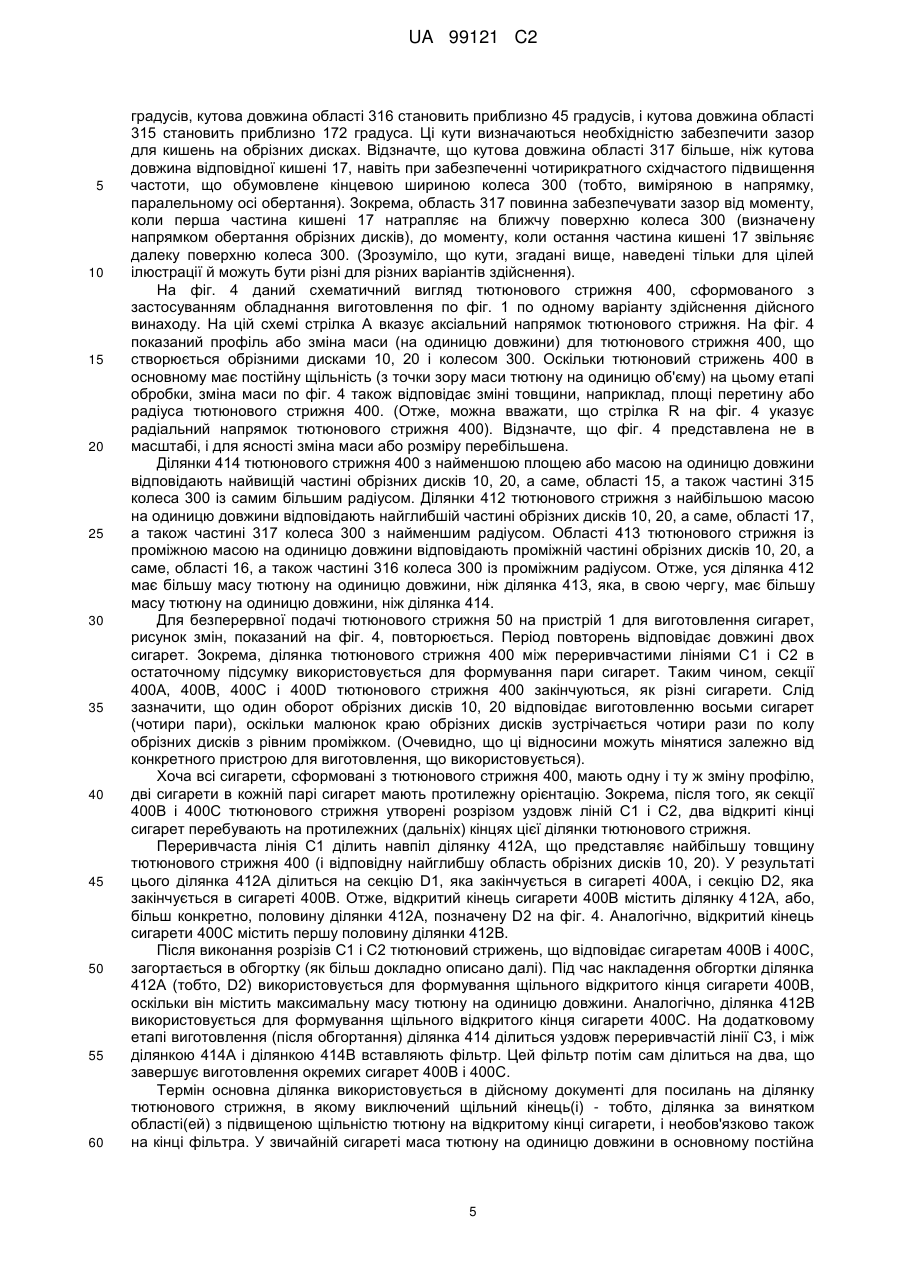

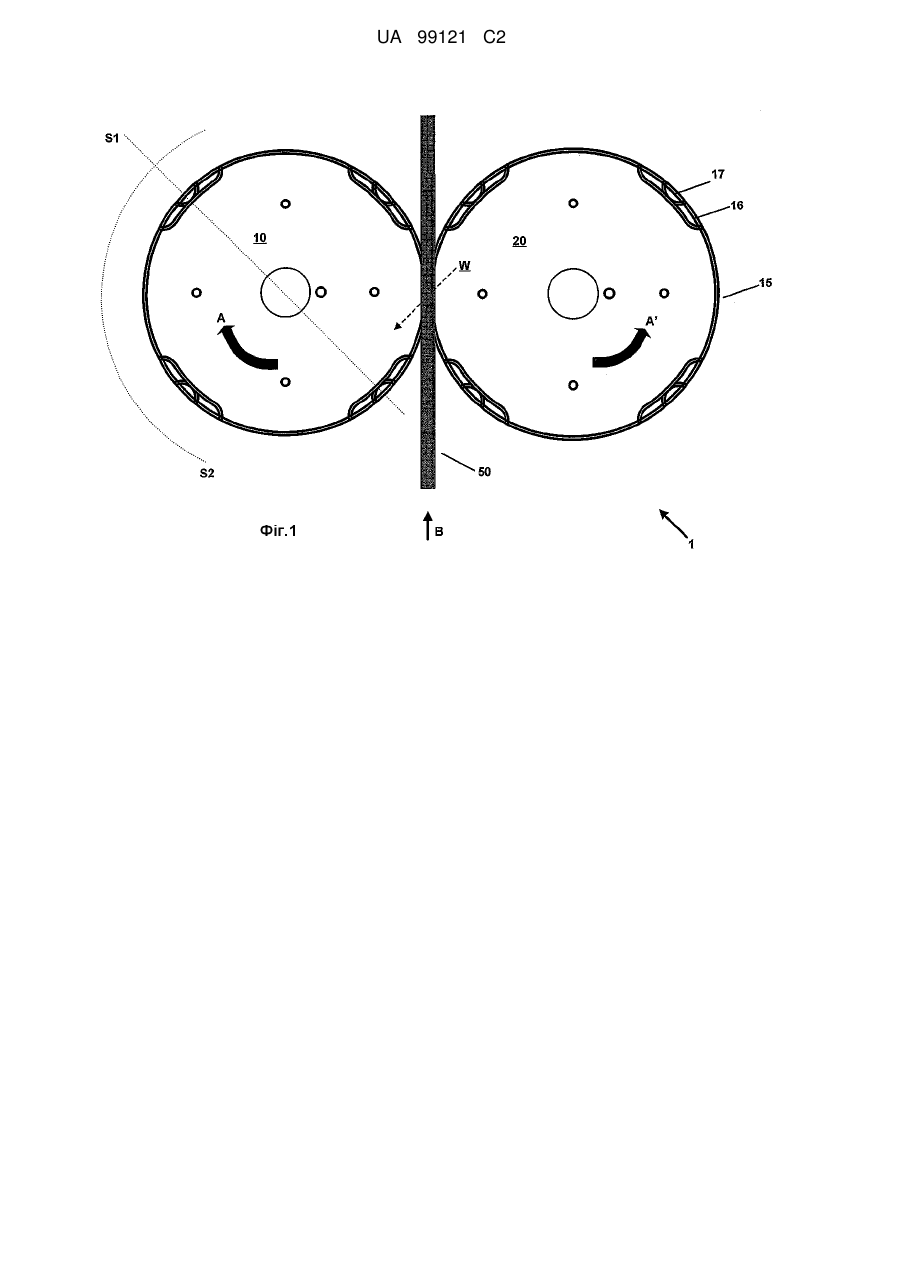

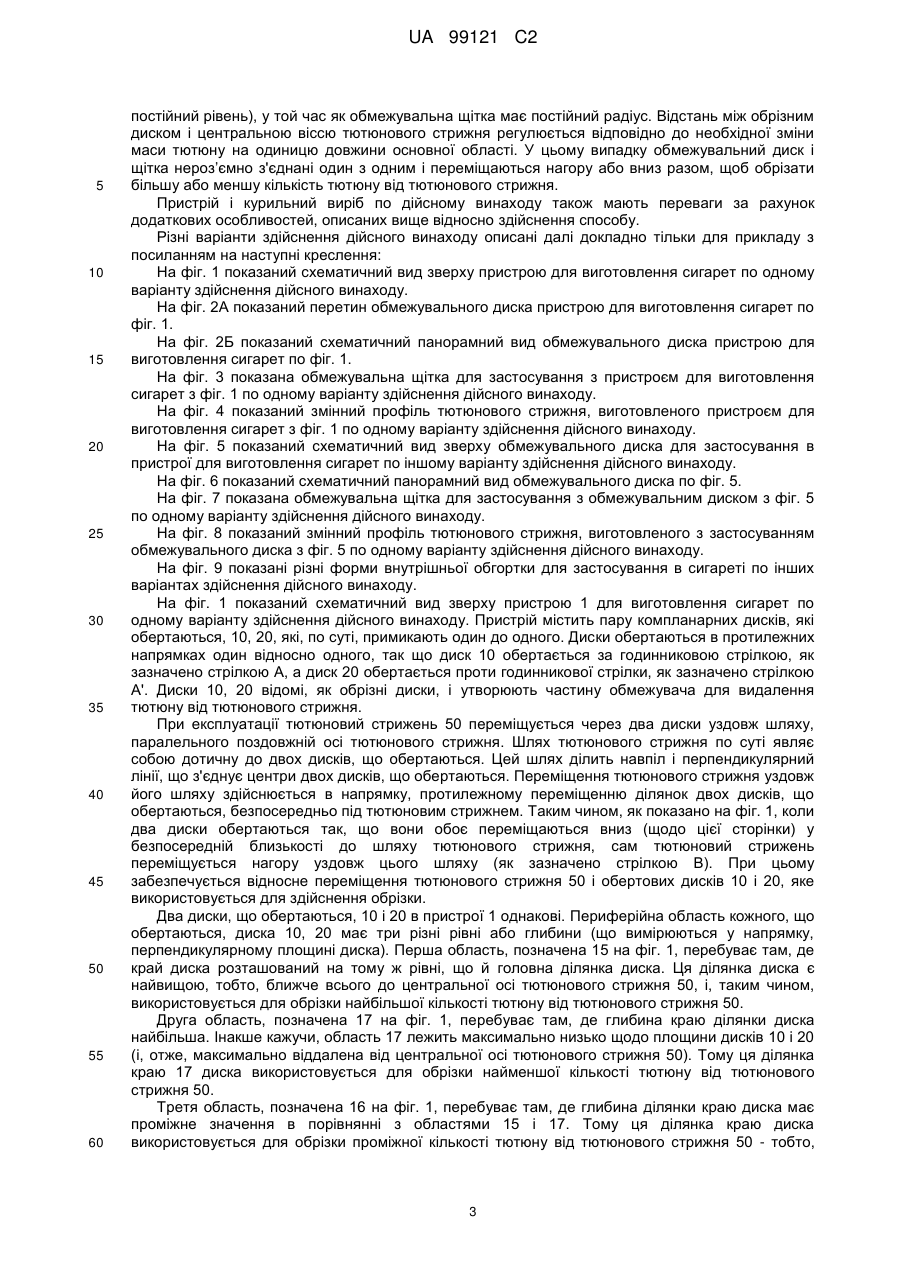

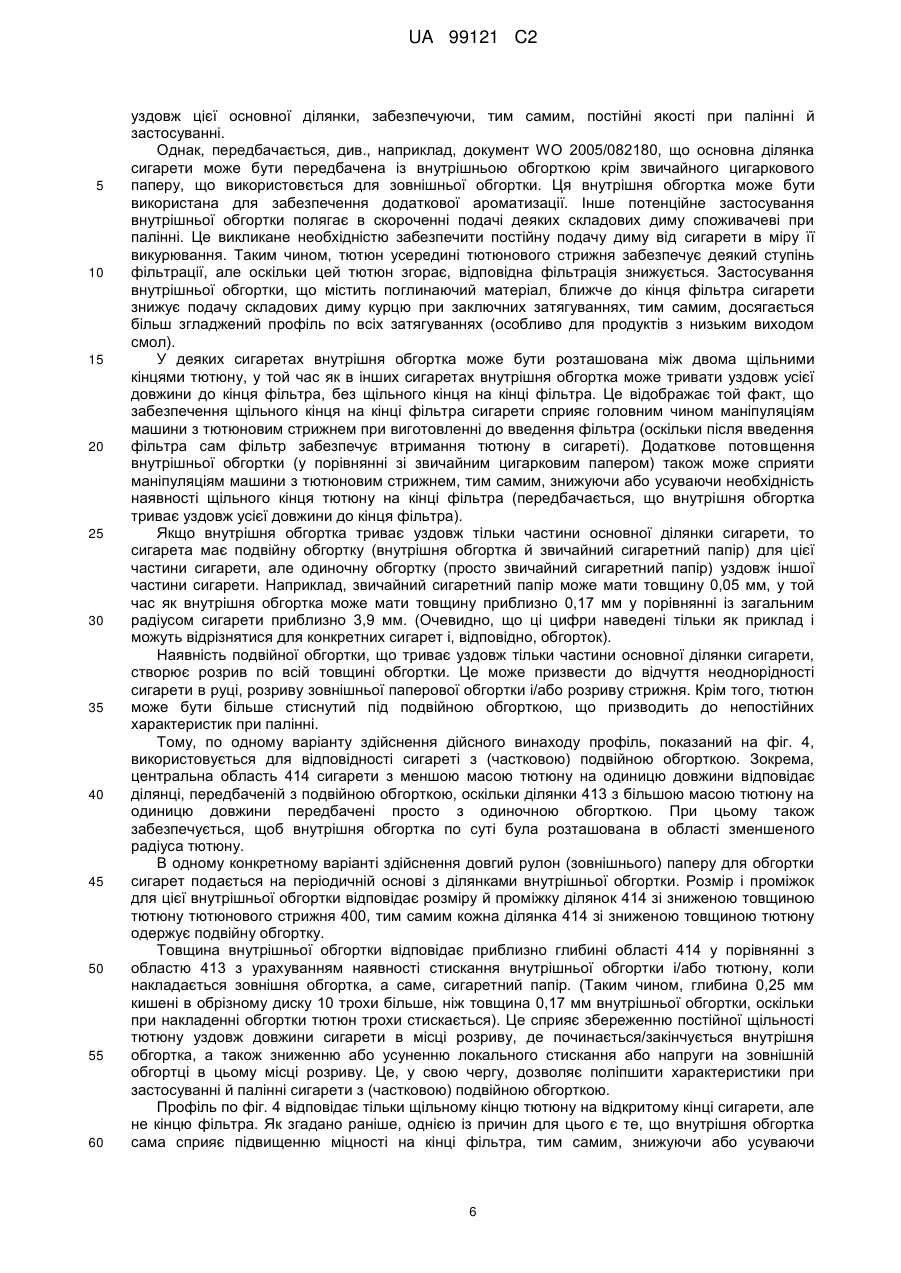

Реферат: У заявці описаний пристрій для виготовлення курильного виробу, що містить, в одному з варіантів здійснення, обмежувач щонайменше з одним обрізним диском (10, 20, 510), конфігурованим для обрізання тютюнового стрижня (50) для курильного виробу з одержанням щонайменше однієї кінцевої області з підвищеною щільністю тютюну. Щонайменше один обрізний диск додатково конфігурований для обрізання основної області тютюнового стрижня так, щоб основна область мала змінну масу тютюну на одиницю довжини, причому основна область відрізняється щонайменше від однієї кінцевої області з підвищеною щільністю. UA 99121 C2 (12) UA 99121 C2 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дійсний винахід належить до курильних виробів, таких як сигарети, і до способу й пристою для їхнього виготовлення. По відомому способу виготовлення сигарет, наприклад, описаному в патенті US 4771794, пропонується застосування вакуумного стрічкового транспортера, транспортер забирає тютюн з бункера й формує стрижень із тютюну, який подається в секцію (ділянку) арматури машини для виготовлення сигарет, де тютюновий стрижень обертається в папір. Стрижень із тютюну, сформований у секцію вакуумного стрічкового транспортера, в основному не має досить однакової маси або щільності для застосування безпосередньо в якості високоякісної сигарети. Відповідно, у тютюнового стрижня обрізають краєчок за допомогою обмежувача для видалення надлишку по масі або щільності. Процес видалення здійснюється за допомогою набору обрізних дисків. Обрізні диски містять два компланарних диска, що обертаються, які прилягають один до одного. Обрізні диски зрізують надлишок по масі або щільності з тютюнового стрижня, що проходить над або між ними за рахунок застосування крильчатого колеса або щітки, яка обертається під дисками. Диски й щітка можуть переміщатися нагору й униз, щоб, при необхідності, видаляти більше або менше тютюну. Сигарети часто мають підвищену щільність набивання тютюну на одному з кінців сигарети, що перешкоджає випаданню пухкого тютюну із сигарети. Відомі обрізні диски пристосовані для цього за рахунок кишень в обрізних дисках, які дозволяють більшій кількості тютюну пройти через диск на будь-якому з кінців тютюнового стрижня в секцію арматури машини. Зокрема, обертання двох обрізних дисків синхронізоване, так що кишені утворюють симетричний профіль стосовно циліндричної осі сигарети. Такий спосіб дозволяє сформувати щільний кінець тютюну на відкритих кінцях сигарети. Застосування таких щільних кінців виявилося досить ефективним для утримування тютюну всередині сигарети. На противагу цьому, інша центральна ділянка (основна частина) сигарети передбачає в основному постійну щільність тютюну, і обрізним дискам для виготовлення таких сигарет надають відповідну форму. По одному варіанту здійснення дійсного винаходу пропонується пристрій для виготовлення курильного виробу, що містить обмежувач щонайменше з одним обрізним диском, конфігурованим для обрізки тютюнового стрижня курильного виробу з одержанням щонайменше однієї кінцевої області з підвищеною щільністю тютюну. Обрізний диск додатково конфігурований для обрізки основної області тютюнового стрижня, щоб основна область мала змінну масу тютюну на одиницю довжини. Основна область відрізняється від кінцевої області(ей) з підвищеною щільністю. По іншому варіанту здійснення дійсного винаходу пропонується пристрій для виготовлення курильного виробу, що містить обмежувач щонайменше з одним обрізним диском, конфігурованим для обрізки тютюнового стрижня курильного виробу. Край обрізного диска включає перший сегмент, що відповідає щонайменше одній кінцевій області з підвищеною щільністю тютюну, другий сегмент, що відповідає ділянці основної області, яка повинна бути з подвійною обгорткою, і третій сегмент, що відповідає іншій ділянці основної області. Рівень третього сегмента є проміжним щодо рівня першого сегмента й рівня другого сегмента (у деяких варіантах здійснення цей рівень може мінятися в межах сегмента). У дійсному винаході також пропонується курильний виріб, що містить тютюновий стрижень щонайменше з однією кінцевою областю з підвищеною щільністю тютюну. Тютюновий стрижень додатково містить основну область, яка має змінну масу тютюну на одиницю довжини. Основна область відрізняється від кінцевої області(ей) з підвищеною щільністю. Курильний виріб додатково містить внутрішню обгортку й зовнішню обгортку. Внутрішня обгортка має однакову довжину з першою ділянкою, а зовнішня обгортка триває щонайменше над усією основною областю. У будь-якому заданому положенні уздовж першої ділянки маса тютюну на одиницю довжини й розмір внутрішньої обгортки в комбінації забезпечують постійну щільність тютюну уздовж першої ділянки. По іншому варіанту здійснення дійсного винаходу пропонується курильний виріб, що містить тютюновий стрижень із областю зі змінною масою тютюну на одиницю довжини уздовж тютюнового стрижня. Щільність тютюну в цій області по суті постійна. В інших варіантах здійснення дійсного винаходу пропонується спосіб і пристрій для виготовлення такого курильного виробу. У дійсному винаході також пропонується спосіб виготовлення курильного виробу. Цей спосіб включає в себе обрізку тютюнового стрижня курильного виробу з одержанням щонайменше однієї кінцевої області з підвищеною щільністю тютюну. Спосіб додатково містить обрізку основної області тютюнового стрижня, щоб основна область мала змінну масу тютюну на 1 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 60 одиницю довжини. Основна область відрізняється від кінцевої області(ей) з підвищеною щільністю тютюну. Обрізка виконується з застосуванням щонайменше одного обмежувального диска, що конфігурований для обрізки тютюнового стрижня курильного виробу з одержанням щонайменше однієї кінцевої області з підвищеною щільністю тютюну, і обрізки основної області тютюнового стрижня, щоб основна область мала змінну масу тютюну на одиницю довжини й відрізнялася від згаданої щонайменше однієї кінцевої області з підвищеною щільністю. Як і для відомих курильних виробів, кінцева область із підвищеною щільністю тютюну (у порівнянні із щільністю тютюну основної області) може бути передбачена на відкритому кінці курильного виробу, і деякі курильні вироби також можуть містити кінцеву область із підвищеною щільністю тютюну на кінці фільтра. Основна область курильного виробу являє собою ділянку (тіло) тютюнового стрижня між кінцевими областями з підвищеною щільністю (якщо на одному кінці тютюнового стрижня щільність не підвищена, то основна ділянка в дійсності містить у собі або триває на всьому шляху до цього кінця). На противагу відомим сигаретам, основна область тютюнового стрижня зазнає обрізання, щоб одержати змінну масу на одиницю довжини. В одному варіанті здійснення обрізка основної області включає в себе формування першої ділянки основної області з меншою масою тютюну на одиницю довжини, ніж на другій ділянці основної області. Маса тютюну на одиницю довжини першої ділянки основної області може бути по суті постійною або змінною уздовж довжини першої ділянки, залежно від необхідного профілю тютюну. Перша ділянка може тривати від одного кінця основної області (наприклад, кінця фільтра курильного виробу) частково уздовж основної області, із другою ділянкою, що містить іншу частину основної області. Інша можливість полягає в тому, що перша ділянка може містити центральну ділянку основної області, із другою ділянкою, що містить іншу частину основної області. В інших варіантах здійснення можуть бути прийняті більш складні конфігурації з погляду числа проміжних шарів і/або рівнів маси тютюну на одиницю довжини. В одному варіанті здійснення пропонується курильний виріб із внутрішньою обгорткою й зовнішньою обгорткою. Внутрішня обгортка має однакову довжину з першою ділянкою, і зовнішня обгортка триває щонайменше над усією основною областю (і в основному також будьякою кінцевою областю з підвищеною щільністю). Внутрішня обгортка може бути передбачена для різних цілей, наприклад, для посилення аромату і/або скорочення подачі деяких складових диму споживачеві під час паління. Знижена кількість тютюну на ділянці курильного виробу з подвійною обгорткою допомагає уникнути підвищеної щільності тютюну в цій області. Наприклад, в одному конкретному варіанті здійснення в будь-якому заданому положенні першої ділянки масу тютюну на одиницю довжини й розмір внутрішньої обгортки можна комбінувати для одержання постійної щільності тютюну уздовж першої ділянки (забезпечуючи стискання тютюнового стрижня при накладенні обгортки). Це сприяє забезпеченню постійної щільності тютюну протягом основної ділянки, що дозволяє поліпшити характеристики паління й поводження з курильним виробом, а також уникнути потенційних проблем при виготовленні, таких як складки при накладенні зовнішньої обгортки або розриви стрижня (просівання тютюну через обгортку). Відзначте, що маса тютюну на одиницю довжини може мінятися навіть у курильних виробах без внутрішньої або подвійної обгортки. Наприклад, така зміна може виникнути для поліпшення характеристик фільтрації (з урахуванням того, що сигарета горить, ступінь фільтрації, що забезпечується самим тютюновим стрижнем, знижується), можливо, для зниження витрат на продукт і т.д. В одному варіанті здійснення край обмежувального диска(ів) міняється за рівнем відповідно до змінної маси тютюну на одиницю довжини основної області. Наприклад, край обмежувального диска(ів) може містити перший сегмент, що відповідає кінцевій області з підвищеною масою тютюну на одиницю довжини, другий сегмент, що відповідає ділянці основної області, яка повинна бути забезпечена подвійною обгорткою, і третій сегмент, що відповідає іншій ділянці основної області і розташований на проміжному рівні щодо рівня першого сегмента й рівня другого сегмента. Обрізка може бути виконана з застосуванням пари таких дисків. В одному варіанті здійснення обрізка додатково виконується з застосуванням щонайменше однієї обмежувальної щітки. Радіус обмежувальної щітки міняється відповідно до змінної маси тютюну на одиницю довжини основної області. Наприклад, радіус обмежувальної щітки може мати перше значення, що відповідає кінцевій області з підвищеною масою тютюну на одиницю довжини, друге значення, що відповідає ділянці основної області, яка повинна бути забезпечена подвійною обгорткою, і третє значення, що відповідає іншій ділянці основної області, на якій третє значення є проміжним щодо першого значення й другого значення. В іншому варіанті здійснення обмежувальний диск виконаний рівним по колу (тобто, має 2 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 60 постійний рівень), у той час як обмежувальна щітка має постійний радіус. Відстань між обрізним диском і центральною віссю тютюнового стрижня регулюється відповідно до необхідної зміни маси тютюну на одиницю довжини основної області. У цьому випадку обмежувальний диск і щітка нероз’ємно з'єднані один з одним і переміщаються нагору або вниз разом, щоб обрізати більшу або меншу кількість тютюну від тютюнового стрижня. Пристрій і курильний виріб по дійсному винаходу також мають переваги за рахунок додаткових особливостей, описаних вище відносно здійснення способу. Різні варіанти здійснення дійсного винаходу описані далі докладно тільки для прикладу з посиланням на наступні креслення: На фіг. 1 показаний схематичний вид зверху пристрою для виготовлення сигарет по одному варіанту здійснення дійсного винаходу. На фіг. 2А показаний перетин обмежувального диска пристрою для виготовлення сигарет по фіг. 1. На фіг. 2Б показаний схематичний панорамний вид обмежувального диска пристрою для виготовлення сигарет по фіг. 1. На фіг. 3 показана обмежувальна щітка для застосування з пристроєм для виготовлення сигарет з фіг. 1 по одному варіанту здійснення дійсного винаходу. На фіг. 4 показаний змінний профіль тютюнового стрижня, виготовленого пристроєм для виготовлення сигарет з фіг. 1 по одному варіанту здійснення дійсного винаходу. На фіг. 5 показаний схематичний вид зверху обмежувального диска для застосування в пристрої для виготовлення сигарет по іншому варіанту здійснення дійсного винаходу. На фіг. 6 показаний схематичний панорамний вид обмежувального диска по фіг. 5. На фіг. 7 показана обмежувальна щітка для застосування з обмежувальним диском з фіг. 5 по одному варіанту здійснення дійсного винаходу. На фіг. 8 показаний змінний профіль тютюнового стрижня, виготовленого з застосуванням обмежувального диска з фіг. 5 по одному варіанту здійснення дійсного винаходу. На фіг. 9 показані різні форми внутрішньої обгортки для застосування в сигареті по інших варіантах здійснення дійсного винаходу. На фіг. 1 показаний схематичний вид зверху пристрою 1 для виготовлення сигарет по одному варіанту здійснення дійсного винаходу. Пристрій містить пару компланарних дисків, які обертаються, 10, 20, які, по суті, примикають один до одного. Диски обертаються в протилежних напрямках один відносно одного, так що диск 10 обертається за годинниковою стрілкою, як зазначено стрілкою A, а диск 20 обертається проти годинникової стрілки, як зазначено стрілкою A'. Диски 10, 20 відомі, як обрізні диски, і утворюють частину обмежувача для видалення тютюну від тютюнового стрижня. При експлуатації тютюновий стрижень 50 переміщується через два диски уздовж шляху, паралельного поздовжній осі тютюнового стрижня. Шлях тютюнового стрижня по суті являє собою дотичну до двох дисків, що обертаються. Цей шлях ділить навпілі перпендикулярний лінії, що з'єднує центри двох дисків, що обертаються. Переміщення тютюнового стрижня уздовж його шляху здійснюється в напрямку, протилежному переміщенню ділянок двох дисків, що обертаються, безпосередньо під тютюновим стрижнем. Таким чином, як показано на фіг. 1, коли два диски обертаються так, що вони обоє переміщаються вниз (щодо цієї сторінки) у безпосередній близькості до шляху тютюнового стрижня, сам тютюновий стрижень переміщується нагору уздовж цього шляху (як зазначено стрілкою B). При цьому забезпечується відносне переміщення тютюнового стрижня 50 і обертових дисків 10 і 20, яке використовується для здійснення обрізки. Два диски, що обертаються, 10 і 20 в пристрої 1 однакові. Периферійна область кожного, що обертаються, диска 10, 20 має три різні рівні або глибини (що вимірюються у напрямку, перпендикулярному площині диска). Перша область, позначена 15 на фіг. 1, перебуває там, де край диска розташований на тому ж рівні, що й головна ділянка диска. Ця ділянка диска є найвищою, тобто, ближче всього до центральної осі тютюнового стрижня 50, і, таким чином, використовується для обрізки найбільшої кількості тютюну від тютюнового стрижня 50. Друга область, позначена 17 на фіг. 1, перебуває там, де глибина краю ділянки диска найбільша. Інакше кажучи, область 17 лежить максимально низько щодо площини дисків 10 і 20 (і, отже, максимально віддалена від центральної осі тютюнового стрижня 50). Тому ця ділянка краю 17 диска використовується для обрізки найменшої кількості тютюну від тютюнового стрижня 50. Третя область, позначена 16 на фіг. 1, перебуває там, де глибина ділянки краю диска має проміжне значення в порівнянні з областями 15 і 17. Тому ця ділянка краю диска використовується для обрізки проміжної кількості тютюну від тютюнового стрижня 50 - тобто, 3 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 60 менше тютюну, ніж область 15, але більше тютюну, ніж область 17. Обидва диски, що обертаються, 10 і 20 в пристрої 1 мають один і той же рисунок по колу. Більше того, рисунок диска 10 у горизонтальному напрямку суміщений з малюнком диска 20, щоб синхронізувати фазовий кут для диска 10 з фазовим кутом для диска 20 (передбачаючи протилежний напрямок обертання). Отже, коли конкретна область краю диска 20, що обертається, наприклад, область 16, стикається з тютюновим стрижнем 50, та ж область ( тобто, область 16) диска 10, що обертається, також стикається з тютюновим стрижнем 50. Це забезпечує симетричну обрізку тютюнового стрижня 50 щодо лінії, що відповідає центральній (довгій) осі тютюнового стрижня 50. На фіг. 2А показаний горизонтальний перетин диска 10 (тобто, перпендикулярний площині диска) уздовж лінії S1 на фіг. 1. Діаметр перетину збігається з положенням найглибшої кишені на диску, що відповідає області 17. Також на фіг. 2А видне східчасте підвищення до проміжного рівня для області 16. Східчасте підвищення до найвищого рівня диска, область 15, яка перебуває в одній площині з головною частиною диска, видно тільки на фіг. 2А (через кривизну диска). Фіг. 2Б можна розглядати, як круговий перетин диска 10; інакше кажучи, він отриманий шляхом проводки по дузі S2 на фіг. 1, але обов'язково при перегляді в напрямку центру диска 10. Як можна ясно бачити на фіг. 2Б, область 17 утворює найглибшу ділянку краю диска 10. Область 16 проміжної глибини розташована на одній зі сторін області 17. Інша частина краю диска, область 15, лежить на тому ж рівні, що й головна частина диска. У варіанті здійснення по фіг. 2Б рівень області 16 становить приблизно на 0,25 мм нижче рівня області 15, у той час як рівень області 17 становить приблизно на 0,25 мм нижче рівня області 16. Кожна кишеня продовжується приблизно на 7 мм радіально всередину в напрямку центру диска 10 (після чого рівень диска повертається на рівень області 15, тобто, головної частини диска). Кутова (по колу) довжина кожної області 17 становить приблизно 12 градусів; аналогічно кожна ділянка області 16 має кутову довжину приблизно 12 градусів. Кутова довжина області 15 становить приблизно 54 градуси (слід розуміти, що ці розміри й кути наведені тільки для прикладу й можуть бути різні для різних варіантів здійснення). На фіг. 3 показана обмежувальна щітка або крильчате колесо 300 для застосування в пристрої 1 для виготовлення по фіг. 1 по одному варіанту здійснення дійсного винаходу. Колесо 300 розташовано під обрізними дисками 10, 20, тобто, на протилежній стороні дисків 10, 20 від центральної осі тютюнового стрижня 50. На противагу дискам 10 і 20, які змонтовані горизонтально, колесо 300 змонтоване вертикально й обертається відносно горизонтальної осі. Ця вісь зміщена в напрямку переміщення тютюнового стрижня 50. Стрілка W на фіг. 1 лежить у тій же вертикальній площині, що й колесо 300, і також указує напрямок переміщення верхньої частини колеса 300. Інакше кажучи, ділянка колеса 300 безпосередньо під обмежувальними дисками 10, 20 переміщається в напрямку стрілки W, і, отже, стикається й змітає щіткою надлишок тютюну в напрямку диска 10. (Цей надлишок тютюну потім повертається для повторного застосування в бункер, з якого вакуумний стрічковий транспортер формує тютюновий стрижень 50). Колесо 300 має змінний радіус, відповідний до змінної глибини обрізних дисків 10, 20. Таким чином, область 317 колеса 300 з найменшим радіусом відповідає в основному найглибшій кишені 17 на обрізних дисках. Отже, ця ділянка колеса видаляє найменшу кількість тютюну від тютюнового стрижня 50. Області 316 колеса 300 із проміжним радіусом відповідають в основному проміжним кишеням 16 на обрізних дисках. Отже ця ділянка колеса видаляє проміжну кількість тютюну від тютюнового стрижня 50. Область 315 колеса 300 із самим більшим радіусом відповідає в основному найвищому рівню 15 обрізних дисків. Отже, ця ділянка колеса видаляє найбільшу кількість тютюну від тютюнового стрижня 50. Слід розуміти, що рисунок краю дисків 10, 20 зустрічається (повторюється) чотири рази на один оборот, у той час як радіальний рисунок колеса 300 зустрічається тільки один раз на один оборот. Отже, колесо 300 обертається в чотири рази швидше обрізних дисків 10, 20, так що кожний оборот колеса 300 відповідає одній появі (повторенню) малюнка краю обрізних дисків 10, 20. Радіальний профіль і фазовий кут колеса 300 конфігуровані для підтримки синхронізації з рівнем краю обрізного диска. Зокрема, периферичний обід колеса 300 утримується впритул до нижньої сторони краю обрізних дисків 10, 20, щоб забезпечити правильне видалення надлишку тютюну, у той же самий час, гарантуючи, що колесо 300 не зачіпається на обрізних дисках 10, 20 (або навпаки). Отже, обід колеса 300 діє разом з нижньою стороною обрізних дисків для видалення кількості тютюну, що змінюється, від тютюнового стрижня 50. Як зазначено на фіг. 3, кутова (по колу) довжина області 317 становить приблизно 98 4 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 60 градусів, кутова довжина області 316 становить приблизно 45 градусів, і кутова довжина області 315 становить приблизно 172 градуса. Ці кути визначаються необхідністю забезпечити зазор для кишень на обрізних дисках. Відзначте, що кутова довжина області 317 більше, ніж кутова довжина відповідної кишені 17, навіть при забезпеченні чотирикратного східчастого підвищення частоти, що обумовлене кінцевою шириною колеса 300 (тобто, виміряною в напрямку, паралельному осі обертання). Зокрема, область 317 повинна забезпечувати зазор від моменту, коли перша частина кишені 17 натрапляє на ближчу поверхню колеса 300 (визначену напрямком обертання обрізних дисків), до моменту, коли остання частина кишені 17 звільняє далеку поверхню колеса 300. (Зрозуміло, що кути, згадані вище, наведені тільки для цілей ілюстрації й можуть бути різні для різних варіантів здійснення). На фіг. 4 даний схематичний вигляд тютюнового стрижня 400, сформованого з застосуванням обладнання виготовлення по фіг. 1 по одному варіанту здійснення дійсного винаходу. На цій схемі стрілка A вказує аксіальний напрямок тютюнового стрижня. На фіг. 4 показаний профіль або зміна маси (на одиницю довжини) для тютюнового стрижня 400, що створюється обрізними дисками 10, 20 і колесом 300. Оскільки тютюновий стрижень 400 в основному має постійну щільність (з точки зору маси тютюну на одиницю об'єму) на цьому етапі обробки, зміна маси по фіг. 4 також відповідає зміні товщини, наприклад, площі перетину або радіуса тютюнового стрижня 400. (Отже, можна вважати, що стрілка R на фіг. 4 указує радіальний напрямок тютюнового стрижня 400). Відзначте, що фіг. 4 представлена не в масштабі, і для ясності зміна маси або розміру перебільшена. Ділянки 414 тютюнового стрижня 400 з найменшою площею або масою на одиницю довжини відповідають найвищій частині обрізних дисків 10, 20, а саме, області 15, а також частині 315 колеса 300 із самим більшим радіусом. Ділянки 412 тютюнового стрижня з найбільшою масою на одиницю довжини відповідають найглибшій частині обрізних дисків 10, 20, а саме, області 17, а також частині 317 колеса 300 з найменшим радіусом. Області 413 тютюнового стрижня із проміжною масою на одиницю довжини відповідають проміжній частині обрізних дисків 10, 20, а саме, області 16, а також частині 316 колеса 300 із проміжним радіусом. Отже, уся ділянка 412 має більшу масу тютюну на одиницю довжини, ніж ділянка 413, яка, в свою чергу, має більшу масу тютюну на одиницю довжини, ніж ділянка 414. Для безперервної подачі тютюнового стрижня 50 на пристрій 1 для виготовлення сигарет, рисунок змін, показаний на фіг. 4, повторюється. Період повторень відповідає довжині двох сигарет. Зокрема, ділянка тютюнового стрижня 400 між переривчастими лініями C1 і C2 в остаточному підсумку використовується для формування пари сигарет. Таким чином, секції 400A, 400В, 400С і 400D тютюнового стрижня 400 закінчуються, як різні сигарети. Слід зазначити, що один оборот обрізних дисків 10, 20 відповідає виготовленню восьми сигарет (чотири пари), оскільки малюнок краю обрізних дисків зустрічається чотири рази по колу обрізних дисків з рівним проміжком. (Очевидно, що ці відносини можуть мінятися залежно від конкретного пристрою для виготовлення, що використовується). Хоча всі сигарети, сформовані з тютюнового стрижня 400, мають одну і ту ж зміну профілю, дві сигарети в кожній парі сигарет мають протилежну орієнтацію. Зокрема, після того, як секції 400B і 400C тютюнового стрижня утворені розрізом уздовж ліній C1 і C2, два відкриті кінці сигарет перебувають на протилежних (дальніх) кінцях цієї ділянки тютюнового стрижня. Переривчаста лінія C1 ділить навпіл ділянку 412A, що представляє найбільшу товщину тютюнового стрижня 400 (і відповідну найглибшу область обрізних дисків 10, 20). У результаті цього ділянка 412A ділиться на секцію D1, яка закінчується в сигареті 400A, і секцію D2, яка закінчується в сигареті 400B. Отже, відкритий кінець сигарети 400B містить ділянку 412А, або, більш конкретно, половину ділянки 412A, позначену D2 на фіг. 4. Аналогічно, відкритий кінець сигарети 400C містить першу половину ділянки 412B. Після виконання розрізів C1 і C2 тютюновий стрижень, що відповідає сигаретам 400B і 400C, загортається в обгортку (як більш докладно описано далі). Під час накладення обгортки ділянка 412A (тобто, D2) використовується для формування щільного відкритого кінця сигарети 400B, оскільки він містить максимальну масу тютюну на одиницю довжини. Аналогічно, ділянка 412B використовується для формування щільного відкритого кінця сигарети 400C. На додатковому етапі виготовлення (після обгортання) ділянка 414 ділиться уздовж переривчастій лінії C3, і між ділянкою 414A і ділянкою 414B вставляють фільтр. Цей фільтр потім сам ділиться на два, що завершує виготовлення окремих сигарет 400B і 400C. Термін основна ділянка використовується в дійсному документі для посилань на ділянку тютюнового стрижня, в якому виключений щільний кінець(і) - тобто, ділянка за винятком області(ей) з підвищеною щільністю тютюну на відкритому кінці сигарети, і необов'язково також на кінці фільтра. У звичайній сигареті маса тютюну на одиницю довжини в основному постійна 5 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 60 уздовж цієї основної ділянки, забезпечуючи, тим самим, постійні якості при палінні й застосуванні. Однак, передбачається, див., наприклад, документ WO 2005/082180, що основна ділянка сигарети може бути передбачена із внутрішньою обгорткою крім звичайного цигаркового паперу, що використовється для зовнішньої обгортки. Ця внутрішня обгортка може бути використана для забезпечення додаткової ароматизації. Інше потенційне застосування внутрішньої обгортки полягає в скороченні подачі деяких складових диму споживачеві при палінні. Це викликане необхідністю забезпечити постійну подачу диму від сигарети в міру її викурювання. Таким чином, тютюн усередині тютюнового стрижня забезпечує деякий ступінь фільтрації, але оскільки цей тютюн згорає, відповідна фільтрація знижується. Застосування внутрішньої обгортки, що містить поглинаючий матеріал, ближче до кінця фільтра сигарети знижує подачу складових диму курцю при заключних затягуваннях, тим самим, досягається більш згладжений профіль по всіх затягуваннях (особливо для продуктів з низьким виходом смол). У деяких сигаретах внутрішня обгортка може бути розташована між двома щільними кінцями тютюну, у той час як в інших сигаретах внутрішня обгортка може тривати уздовж усієї довжини до кінця фільтра, без щільного кінця на кінці фільтра. Це відображає той факт, що забезпечення щільного кінця на кінці фільтра сигарети сприяє головним чином маніпуляціям машини з тютюновим стрижнем при виготовленні до введення фільтра (оскільки після введення фільтра сам фільтр забезпечує втримання тютюну в сигареті). Додаткове потовщення внутрішньої обгортки (у порівнянні зі звичайним цигарковим папером) також може сприяти маніпуляціям машини з тютюновим стрижнем, тим самим, знижуючи або усуваючи необхідність наявності щільного кінця тютюну на кінці фільтра (передбачається, що внутрішня обгортка триває уздовж усієї довжини до кінця фільтра). Якщо внутрішня обгортка триває уздовж тільки частини основної ділянки сигарети, то сигарета має подвійну обгортку (внутрішня обгортка й звичайний сигаретний папір) для цієї частини сигарети, але одиночну обгортку (просто звичайний сигаретний папір) уздовж іншої частини сигарети. Наприклад, звичайний сигаретний папір може мати товщину 0,05 мм, у той час як внутрішня обгортка може мати товщину приблизно 0,17 мм у порівнянні із загальним радіусом сигарети приблизно 3,9 мм. (Очевидно, що ці цифри наведені тільки як приклад і можуть відрізнятися для конкретних сигарет і, відповідно, обгорток). Наявність подвійної обгортки, що триває уздовж тільки частини основної ділянки сигарети, створює розрив по всій товщині обгортки. Це може призвести до відчуття неоднорідності сигарети в руці, розриву зовнішньої паперової обгортки і/або розриву стрижня. Крім того, тютюн може бути більше стиснутий під подвійною обгорткою, що призводить до непостійних характеристик при палінні. Тому, по одному варіанту здійснення дійсного винаходу профіль, показаний на фіг. 4, використовується для відповідності сигареті з (частковою) подвійною обгорткою. Зокрема, центральна область 414 сигарети з меншою масою тютюну на одиницю довжини відповідає ділянці, передбаченій з подвійною обгорткою, оскільки ділянки 413 з більшою масою тютюну на одиницю довжини передбачені просто з одиночною обгорткою. При цьому також забезпечується, щоб внутрішня обгортка по суті була розташована в області зменшеного радіуса тютюну. В одному конкретному варіанті здійснення довгий рулон (зовнішнього) паперу для обгортки сигарет подається на періодичній основі з ділянками внутрішньої обгортки. Розмір і проміжок для цієї внутрішньої обгортки відповідає розміру й проміжку ділянок 414 зі зниженою товщиною тютюну тютюнового стрижня 400, тим самим кожна ділянка 414 зі зниженою товщиною тютюну одержує подвійну обгортку. Товщина внутрішньої обгортки відповідає приблизно глибині області 414 у порівнянні з областю 413 з урахуванням наявності стискання внутрішньої обгортки і/або тютюну, коли накладається зовнішня обгортка, а саме, сигаретний папір. (Таким чином, глибина 0,25 мм кишені в обрізному диску 10 трохи більше, ніж товщина 0,17 мм внутрішньої обгортки, оскільки при накладенні обгортки тютюн трохи стискається). Це сприяє збереженню постійної щільності тютюну уздовж довжини сигарети в місці розриву, де починається/закінчується внутрішня обгортка, а також зниженню або усуненню локального стискання або напруги на зовнішній обгортці в цьому місці розриву. Це, у свою чергу, дозволяє поліпшити характеристики при застосуванні й палінні сигарети з (частковою) подвійною обгорткою. Профіль по фіг. 4 відповідає тільки щільному кінцю тютюну на відкритому кінці сигарети, але не кінцю фільтра. Як згадано раніше, однією із причин для цього є те, що внутрішня обгортка сама сприяє підвищенню міцності на кінці фільтра, тим самим, знижуючи або усуваючи 6 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 60 необхідність наявності щільного кінця при виготовленні. Це також відбиває той факт, що механічне обладнання для формування щільного кінця на будь-якому з кінців сигарети більш складне. Зокрема, наявність щільних кінців на обох кінцях сигарети може передбачати ділянку 15 обрізних дисків 10, 20, що містить кишеню тієї ж глибини, що й кишеня 17, але без проміжних уступів 16 з кожної сторони. Така різка зміна глибини обрізного диска може призвести до проблем з обрізкою, і з точки зору різкої зміни швидкості обрізки тютюну, і також з точки зору конфігурування колеса 300 для окреслення, але без зіткнення, такого профілю диска. Однією з можливостей може бути введення підвищеної щільності щільного кінця в межах ділянки з подвійною обгорткою, при цьому радіус цього щільного кінця може відповідати тільки кишені 16 (а не кишені 17). В одному варіанті здійснення замість подвійної обгортки на центральній ділянці сигарети подвійна обгортка може бути розташована на сигареті інакше. Крім того, деякі сигарети можуть бути передбачені з іншим або більш складним набором змін маси на одиницю довжини, ніж показані на фіг. 4 - наприклад, більше рівнів маси на одиницю довжини і/або більше проміжних шарів між різними рівнями. Крім того, для проміжних шарів можуть бути використані різні профілі, такі як уступ, відкос, вигин і т.д. (як описано більш докладно далі). Хоча в пристрої для виготовлення по фіг. 1 використовуються багаторівневі обертові диски 10, 20 для одержання змін по товщині для тютюнового стрижня, наприклад, таких як показані на фіг. 4, в інших варіантах здійснення може бути використаний повністю плоский диск у комбінації з обрізним колесом постійного радіуса. Потім кулачковий механізм забезпечує регульований ступінь стискання тютюнового стрижня 50 до досягнення обмежувача. Якщо прикладено відносно сильне стискання, тютюновий стрижень 50 має відносно малий перетин, і, отже, обмежувач видаляє менше тютюну (оскільки тютюн в основному ближче до центральної осі тютюнового стрижня, і, отже, менше тютюну лежить нижче площини обмежувальних дисків). Отже, маса тютюну на одиницю довжини отриманого тютюнового стрижня відносно більша. І навпаки, якщо прикладене відносно мале стискання, тютюновий стрижень 50 має відносно більший перетин, і, отже, обмежувач видаляє більше тютюну - тобто, маса тютюну на одиницю довжини отриманого тютюнового стрижня відносно мала. Відповідно, можна використовувати такий кулачковий механізм для одержання профілю товщини або маси по фіг. 4 (або будь-якого іншого потрібного профілю). Одна з переваг цього способу полягає в тому, що інший профіль можна одержати просто шляхом заміни кулачкового механізму без заміни обрізних дисків або колеса. Аналогічну перевагу можна реалізувати в приладі для виготовлення, в якому обмежувальний диск і колесо переміщаються нагору й униз разом, жорстко зв'язані один з одним, до й від тютюнового стрижня 50, що дозволяє міняти кількість тютюну, що відрізається від тютюнового стрижня 50. Зокрема, переміщенням диска й колеса можна керувати відповідно до потрібної зміни товщини вихідного тютюнового стрижня, наприклад, як показано на фіг. 4. Хоча варіант здійснення по фіг. 1-4 належить до обмежувача із двома східчастими змінами рівня (на сигарету), можлива безліч інших конфігурацій. На фіг. 5 показаний обмежувальний диск із однією східчастою зміною й однією поступовою зміною рівня (на сигарету). Зокрема, обмежувальний диск 510 по фіг. 5 передбачений з першою областю, що містить глибоку кишеню 517 для формування щільного кінця, а потім другою областю проміжного рівня 516. Нарешті, передбачена третя область 515, яка в основному має найвищі, хоча й поступово змінний рівень. Таким чином, у місці, де третя область з'єднується із другою областю, рівень третьої області відповідає другій області. Рівень третьої області потім поступово зростає, починаючи від другої області, поки не досягне рівня основної частини диска. Рисунок потім повторюється у зворотному напрямку, тим самим рівень зовнішньої області диска знову поступово знижується в напрямку до іншої проміжної області, а потім іншої глибокої кишені. Ці зміни рівня показані на виді профілю фіг. 6 (який відповідає по геометрії фіг. 2Б). Диск 510 дозволяє одержати 8 сигарет на один оборот, причому кожна чверть диска створює пару протилежно спрямованих сигарет (як і диски 10, 20 по фіг. 1). Наприклад, області A і A1 на фіг. 5, які сформовані у вигляді одиночної глибокої кишені 517, забезпечують щільні кінці для двох різних сигарет. Перша сигарета містить першу щільну кінцеву область A, другу область із проміжною масою тютюну на одиницю довжини, позначену В і сформовану за рахунок рівня 516, і третю область із поступово мінливою масою тютюну на одиницю довжини, позначену С і сформовану за рахунок поступово мінливого рівня 515. Аналогічно, друга сигарета містить перший щільний кінець, сформований за рахунок області A1, другу область із проміжною масою тютюну на одиницю довжини, що відповідає B1 і сформовану за рахунок рівня 516, а також третю область із поступово мінливою масою тютюну на одиницю довжини, що відповідає C1 і сформовану за рахунок іншого поступово мінливого рівня. 7 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 60 В одному варіанті здійснення область С для першої сигарети триває між проміжною секцією (позначеною B) і фільтром сигарети. Максимальна висота краю обмежувального диска відповідає місцю, де область С повинна примикати до фільтра. Аналогічно для другої сигарети в парі, максимальна висота краю обмежувального диска відповідає місцю, де область С1 повинна примикати до фільтра. В одному варіанті здійснення кишеня 517 сформована на глибині приблизно на 2,5 мм нижче області 516, у той час як рівень області 516 перебуває приблизно на 2,5 мм нижче найвищої крапки ділянки 515. Інакше кажучи, поступове зниження ділянки 515 (яка відповідає області С або C1) створює загальний спад приблизно 2,5 мм, який приблизно збігається зі спадом від ділянки 516 до кишені 517. (Очевидно, що в інших варіантах здійснення можуть бути інші зміни рівня). На фіг. 7 показана обмежувальна щітка або колесо 700 для застосування з обмежувальним диском 510 по фіг. 5 і 6 по одному варіанту здійснення дійсного винаходу. Як і в попередньому варіанті здійснення по фіг. 3, обмежувальне колесо 700 видає одну пару сигарет за один оборот, і, таким чином, має частоту обертання в чотири рази більшу частоти обертання диска 510 (але в інших варіантах здійснення можуть бути використані інші співвідношення). Найглибша область 717 (тобто, з найменшим радіусом) обмежувального колеса 700, позначена A і A1, використовується для формування пари щільних кінців, що примикають одне до одного. (Очевидно, що області A і A1 колеса 700 відповідають областям A і A1, відповідно, диска 510 на фіг. 5. Зокрема, обертання колеса 700 і диска 510 синхронізовані так, щоб область A диска 510 і область A колеса 700 обидві досягали тютюнового стрижня разом, аналогічно областям A1). Проміжна область 716 (тобто, область із проміжним радіусом) обмежувального колеса 700, позначена В (і B1), використовується для формування області зі стандартною масою тютюну на одиницю довжини. Нарешті, область 715 обмежувального колеса 700 з поступово зростаючим радіусом, позначена С, використовується для формування області з масою, що знижується, тютюну на одиницю довжини, тим самим, кінець фільтра тютюнового стрижня має найнижчий рівень маси тютюну на одиницю довжини. Цей малюнок потім повторюється у зворотному напрямку, так що при додатковому обертанні висота краю обрізного диска для області C1 поступово спадає до проміжного рівня області В1, який, у свою чергу, спадає до рівня кишені 717, за рахунок чого область A1 формує щільний кінець. (Також, області B, B1, С і C1 колеса 700 відповідають областям B, B1, С і C1, відповідно, диска 510). Мінливий радіус обмежувального колеса 700 показаний штриховою лінією кривою W, яка утворює дугу постійного радіуса, відповідну максимальному значенню радіуса для обмежувального колеса 700. Цей максимальний радіус перебуває в положенні 720, яке збігається із межею між областями С і C1. (В одному варіанті здійснення це місце, де в остаточному підсумку буде розріз між двома сигаретами тютюнового стрижня, сформованими при одному обороті колеса 700, щоб забезпечити введення матеріалу фільтра). Радіус колеса 700 зменшується зі зміною кутового положення в напрямку від положення 720, як можна бачити по зростаючій розбіжності між дугою W і зовнішньою поверхнею колеса 700. Це зменшення радіуса колеса поступово стає більше зі збільшенням кута на ділянці С до положення 721, яке являє собою проміжний шар від ділянки С до ділянки В (який має постійний проміжний радіус). Є відповідне зниження на іншій стороні колеса 700 в області C1 по колу до положення 722, яке відповідає проміжному шару від ділянки C1 до ділянки B1. Загальна зміна радіуса колеса 700 в області С або C1, тобто, зміна від положення 720 по колу до положення 721 або 722, зазначене на фіг. 7 стрілкою 725. Слід зазначити, що ця загальна зміна радіуса 725 приблизно дорівнює східчастій зміні радіуса у проміжного шару від області В 716 до області A 717 (або східчастій зміні, показаній на фіг. 3). На фіг. 8 схематично показаний тютюновий стрижень, сформований з застосуванням обмежувального диска 510 (і колеса 70D). Фіг. 8 в основному відповідає фіг. 4, на якій також області 400A, 400B, 400C і 400D, кожна, закінчуються іншою сигаретою. Крім того, кожна сигарета містить три ділянки, 812, 813 і 814. Однак, на відміну від фіг. 4, на фіг. 8 немає східчастої зміни маси тютюнового стрижня, за винятком ділянки від проміжного шару до щільного кінця (тобто, між областями 812A і 813A). Вірніше, після проміжного етапу 813A, 813B, маса тютюну на одиницю довжини поступово знижується на ділянці 814A, 814B до мінімального значення, яке досягається в лінії розрізу С3. Профіль по фіг. 8 може бути обраний, щоб сприяти керуванню характеристиками паління сигарети. Наприклад, маса тютюну на одиницю довжини може бути знижена біля кінця фільтра сигарети, що забезпечує регулювання швидкості подачі складових диму курцю в міру згоряння сигарети. В одному варіанті здійснення ця зміна маси тютюну на одиницю довжини розподілена 8 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 в межах одиночного (стандартного) обгорткового сигаретного паперу (що призводить в основному до зниженої щільності тютюну біля кінця фільтра). Інша можливість полягає в заміні дійсно витиснутого тютюну із внутрішньою обгорткою для забезпечення додаткової ароматизації, більш рівномірній подачі складових диму і т.д., як пропонується у вищезгаданому документі WO 2005/082180. Однак, крім прямокутної внутрішньої обгортки (сполученої з аксіальним напрямком тютюнового стрижня), для обгортки можуть бути використані інші форми. На фіг. 9 показані приклади різних форм шматка для обгортки (очевидно, що можливо багато інших форм): (a) прямокутна; (б) трикутна; (в) ромб; і (г) еліпс. Більша стрілка внизу на фіг. 9 показує напрямок згоряння уздовж осі сигарети. Відзначте, що довжина будь-якої заданої обгортки може бути така, щоб вона тривала уздовж усього або тільки частини тютюнового стрижня для сигарети. Перпендикуляр до стрілки являє собою напрямок уздовж кола (коли обгортка обгорнена навколо сигарети). Залежно від ширини обгортки вона може тривати чи ні навколо всієї кола сигарети. Прямокутна обгортка (a) може бути використана із профілем тютюну, показаним на фіг. 4. Інакше кажучи, обгортка повинна збігатися з областю найменшої маси тютюну 414A, 414B. Як зазначено вище, товщина обгортки може відповідати зниженню маси тютюну, забезпечуючи, тим самим, постійну щільність тютюну уздовж довжини тютюнового стрижня по будь-якому проміжному шару(ам) між ділянками без і з внутрішньою обгорткою. Трикутна обгортка (б) може бути використана із профілем тютюну, показаним на фіг. 8. Інакше кажучи, обгортка повинна збігатися з областю зниженої маси тютюну 814A, 814B. Зменшення ширини обгортки (і, отже, охоплення по колу) уздовж довжини тютюнового стрижня може відповідати зниженню маси тютюну, так що щільність тютюну знову постійна уздовж довжини тютюнового стрижня по будь-якому проміжному шару(ам) між ділянками без внутрішньої обгортки і з внутрішньою обгорткою, а також уздовж довжини самої внутрішньої обгортки. Однією із причин застосування трикутної обгортки (б) є створення за рахунок обгортки більш поступового ефекту. Наприклад, якщо обгортка забезпечує аромат, кількість початково розповсюджуваного ароматизатора, коли починає горіти вузький кінець трикутної обгортки, відносно мала (оскільки обгортка вузька). Кількість ароматизатора потім починає поступово зростати в міру викурювання сигарети до більш і більш широких ділянок обгортки. Це поступове зміщення, а потім посилення аромату може бути більш привабливим для споживачів, ніж різка дія прямокутної обгортки (a). Хоча трикутна обгортка (б) має поступову дію, вона різко закінчується (як і прямокутна обгортка (a)). Хоча це може бути непомітно, якщо внутрішня обгортка примикає до фільтра (оскільки в цій точці сигарета в будь-якому разі закінчується), дві обгортки, і у вигляді ромба, і у вигляді еліпса ((в) і (г), відповідно) забезпечують поступову дію, а також поступове завершення внутрішньої обгортки. Іншою основою для забезпечення поступового зниження товщини обгортки уздовж довжини тютюнового стрижня може бути компенсація зниження іншої довжини сигарети. Наприклад, оскільки аромат від внутрішньої обгортки тепер виникає ближче до курця, ширина внутрішньої обгортки, необхідна для досягнення заданої міцності аромату для курця, також може бути зменшена ближче до кінця фільтра сигарети. Отже, очевидно, що існує безліч потенційних факторів, що впливають на потрібну масу на одиницю довжини тютюну уздовж сигарети (з або без внутрішньої обгортки). Відповідно, може бути створено безліч різних конфігурацій маси тютюну на одиницю довжини тютюну, крім показаних на фіг. 4 і 8. Більше того, такі профілі тютюну можуть бути отримані з застосуванням будь-якого придатного обладнання, такого як обмежувальна система, показана на кресленнях, кулачковий механізм і т.д. Таким чином, фахівцеві в цій галузі буде зрозуміла можливість багатьох можливих модифікацій і змін описаних варіантів здійснення. Наприклад, хоча дійсний спосіб описаний в основному в контексті застосування для сигарет, він може бути застосований до широкого діапазону курильних виробів, наприклад, до сигар. Відповідно, обсяг дійсного винаходу визначається заявленою формулою винаходу і її еквівалентами. 55 ФОРМУЛА ВИНАХОДУ 60 1. Пристрій для виготовлення курильного виробу, що включає щонайменше один обрізний диск, конфігурований для обрізання тютюнового стрижня курильного виробу з одержанням кінцевої області з підвищеною щільністю тютюну, де зазначений щонайменше один обрізний диск 9 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 включає край з першим сегментом для обрізання області, що відповідає кінцевій області з підвищеною щільністю тютюну, і другим сегментом для обрізання основної області тютюнового стрижня, причому основна область відрізняється від зазначеної області тютюнового стрижня, що відповідає зазначеній кінцевій області з підвищеною щільністю тютюну, який відрізняється тим, що другий сегмент обрізного диска має змінну глибину обрізання, для обрізання основної області тютюнового стрижня так, щоб зазначена основна область мала змінну масу тютюну на одиницю довжини. 2. Пристрій за п. 1, у якому основна область тютюнового стрижня має першу і другу ділянки і другий сегмент зазначеного обрізного диска конфігурований з можливістю обрізання більшої кількості тютюну з першої ділянки основної області, ніж з другої ділянки основної області. 3. Пристрій за п. 2, у якому частина другого сегмента, який конфігурований з можливістю обрізання більшої кількості тютюну з першої ділянки основної області, має по суті постійну глибину обрізання. 4. Пристрій за п. 2, у якому частина другого сегмента, який конфігурований з можливістю обрізання більшої кількості тютюну з першої ділянки кінцевої області, має постійно змінну глибину обрізання. 5. Пристрій за будь-яким з пп. 2-4, що додатково містить секцію арматури, конфігуровану з можливістю загортання обрізаного тютюнового стрижня у внутрішню обгортку і зовнішню обгортку таким чином, що внутрішня обгортка має однакову протяжність з першою ділянкою, а зовнішня обгортка простягається по усій основній області. 6. Пристрій за п. 5, у якому обрізний диск обрізає тютюновий стрижень і секція арматури забезпечує обрізаному тютюновому стрижню внутрішню обгортку і зовнішню обгортку, так що площа перерізу курильного виробу є по суті постійною у будь-якому заданому положенні уздовж першої ділянки курильного виробу, причому комбінація маси тютюну на одиницю довжини й розмір внутрішньої обгортки забезпечують постійну щільність тютюну уздовж першої ділянки. 7. Пристрій за п. 6, у якому перший і другий сегменти краю обрізного диска конфігуровані з можливістю обрізання тютюнового стрижня так, щоб постійна щільність тютюну уздовж першої ділянки була такою ж, як і постійна щільність тютюну уздовж другої ділянки. 8. Пристрій за будь-яким з попередніх пунктів, у якому другий сегмент обрізного диска конфігурований з можливістю обрізання ділянки основної області, яка повинна бути забезпечена подвійною обгорткою, причому обрізний диск включає третій сегмент, конфігурований з можливістю обрізання решти ділянки основної області, причому рівень обрізання зазначеного третього сегмента є проміжним рівнем обрізання між рівнем обрізання першого сегмента й рівнем обрізання другого сегмента. 9. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що додатково має щонайменше одне обмежувальне колесо, розташоване таким чином, що зовнішня сторона колеса є суміжною з обрізними дисками, і де радіус обмежувального колеса змінюється відповідно до змінного рівня обрізання обрізних дисків. 10. Пристрій за п. 9, у якому радіус обмежувального колеса має перше значення, що відповідає щонайменше одній кінцевій області з підвищеною щільністю тютюну, друге значення, що відповідає ділянці основної області, яка повинна бути забезпечена подвійною обгорткою, і третє значення, що відповідає решті ділянки основної області, причому третє значення є проміжним між зазначеним першим значенням і зазначеним другим значенням. 11. Пристрій за будь-яким з пп. 1-7, який відрізняється тим, що виконаний рухомим з можливістю регулювання відстані між обрізним диском і центральною віссю тютюнового стрижня відповідно до необхідної зміни маси тютюну на одиницю довжини основної області. 12. Спосіб виготовлення курильного виробу, що включає стадії, на яких: здійснюють обрізання тютюнового стрижня курильного виробу для одержання області тютюнового стрижня, що відповідає кінцевій області з підвищеною щільністю тютюну, і здійснюють обрізання основної області тютюнового стрижня, причому зазначена основна область відрізняється від зазначеної області тютюнового стрижня, що відповідає кінцевій області з підвищеною щільністю тютюну; причому зазначене обрізання здійснюють із застосуванням щонайменше одного обмежувального диска, який включає край зі змінною глибиною обрізання, конфігурованого для обрізання тютюнового стрижня курильного виробу з одержанням області тютюнового стрижня, що відповідає зазначеній кінцевій області з підвищеною щільністю тютюну, і обрізання основної області тютюнового стрижня, де зазначена основна область відрізняється від зазначеної області тютюнового стрижня, що відповідає зазначеній кінцевій області з підвищеною щільністю, який відрізняється тим, що під час стадії, на якій здійснюють обрізання, край 10 UA 99121 C2 5 10 15 20 25 30 35 40 45 50 55 обрізного диска обрізає основну область тютюнового стрижня для одержання змінної маси тютюну на одиницю довжини. 13. Спосіб за п. 12, у якому стадія, на якій здійснюють обрізання, включає обрізання основної області з одержанням першої ділянки і другої ділянки, причому обрізний диск обрізає більшу кількість тютюну з першої ділянки основної області, так що перша ділянка має меншу масу тютюну на одиницю довжини, ніж друга ділянка зазначеної основної області. 14. Спосіб за п. 13, у якому здійснюють обрізання першої ділянки основної області з одержанням по суті постійної маси тютюну на одиницю довжини. 15. Спосіб за п. 13, у якому здійснюють обрізання першої ділянки основної області з одержанням постійно змінної маси тютюну на одиницю довжини уздовж довжини першої ділянки. 16. Спосіб за будь-яким з пп. 13-15, у якому додатково здійснюють загортання обрізаного тютюнового стрижня у внутрішню і зовнішню обгортки, причому внутрішня обгортка однакова по довжині з першою ділянкою і зовнішня обгортка простягається по щонайменше усій основній області. 17. Спосіб за п. 16, у якому здійснюють обрізання тютюнового стрижня за допомогою щонайменше одного обрізного диска і забезпечують його внутрішньою і зовнішньою обгортками за допомогою секції арматури, таким чином, що площа перерізу курильного виробу є по суті постійною, і у будь-якому заданому положенні першої ділянки забезпечують постійну щільність тютюну уздовж першої ділянки за рахунок комбінації маси тютюну на одиницю довжини й розміру внутрішньої обгортки. 18. Спосіб за п. 17, у якому здійснюють обрізання тютюнового стрижня за допомогою обрізного диска, таким чином, що забезпечують однакову постійну щільність тютюну уздовж першої й другої ділянок. 19. Спосіб за будь-яким з пп. 12-18, у якому обрізання здійснюють із застосуванням щонайменше одного обмежувального колеса, розташованого таким чином, що зовнішня сторона колеса є суміжною з обрізними дисками, де радіус обмежувального колеса змінюється відповідно до сегментів обрізного диска зі змінною глибиною обрізання і змінної маси тютюну на одиницю довжини основної області. 20. Спосіб за п. 19, у якому радіус обмежувального колеса має перше значення, що відповідає зазначеному першому сегменту краю обрізного диска і щонайменше одній кінцевій області з підвищеною щільністю тютюну, друге значення, що відповідає другому сегменту краю обрізного диска і ділянці основної області, яка повинна бути забезпечена подвійною обгорткою, і третє значення, що відповідає третьому сегменту краю обрізного диска і решті ділянки основної області, причому зазначене третє значення є проміжним між зазначеними першим і другим значеннями. 21. Спосіб за будь-яким з пп. 12-15, який включає стадію, на якій здійснюють регулювання відстані між обрізним диском і центральною віссю тютюнового стрижня з метою регулювання кількості обрізання тютюнового стрижня і зміни маси тютюну на одиницю довжини основної області. 22. Курильний виріб, що містить тютюновий стрижень із щонайменше однією кінцевою областю з підвищеною щільністю тютюну й основною областю, де зазначена основна область відрізняється від зазначеної щонайменше однієї кінцевої області з підвищеною щільністю тютюну, який відрізняється тим, що основна область має змінну масу тютюну на одиницю довжини. 23. Курильний виріб за п. 22, який додатково забезпечений внутрішньою і зовнішньою обгортками й площа перерізу курильного виробу є постійною, де внутрішня обгортка має однакову довжину з першою ділянкою, а зовнішня обгортка простягається по щонайменше усій основній області, причому в будь-якому заданому положенні уздовж першої ділянки маса тютюну на одиницю довжини й розмір внутрішньої обгортки в комбінації забезпечують постійну щільність тютюну уздовж першої ділянки. 24. Курильний виріб за п. 23, у якому маса тютюну на одиницю довжини першої ділянки основної області є по суті постійною уздовж усієї довжини першої ділянки. 25. Курильний виріб за п. 24, який додатково містить фільтр, причому перша ділянка простягається від кінця основної області з боку фільтра. 26. Курильний виріб за будь-яким з пп. 22-25, у якому тютюновий стрижень має постійну щільність тютюну уздовж усієї довжини основної області. 11 UA 99121 C2 12 UA 99121 C2 13 UA 99121 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
