Порошковий інгалятор

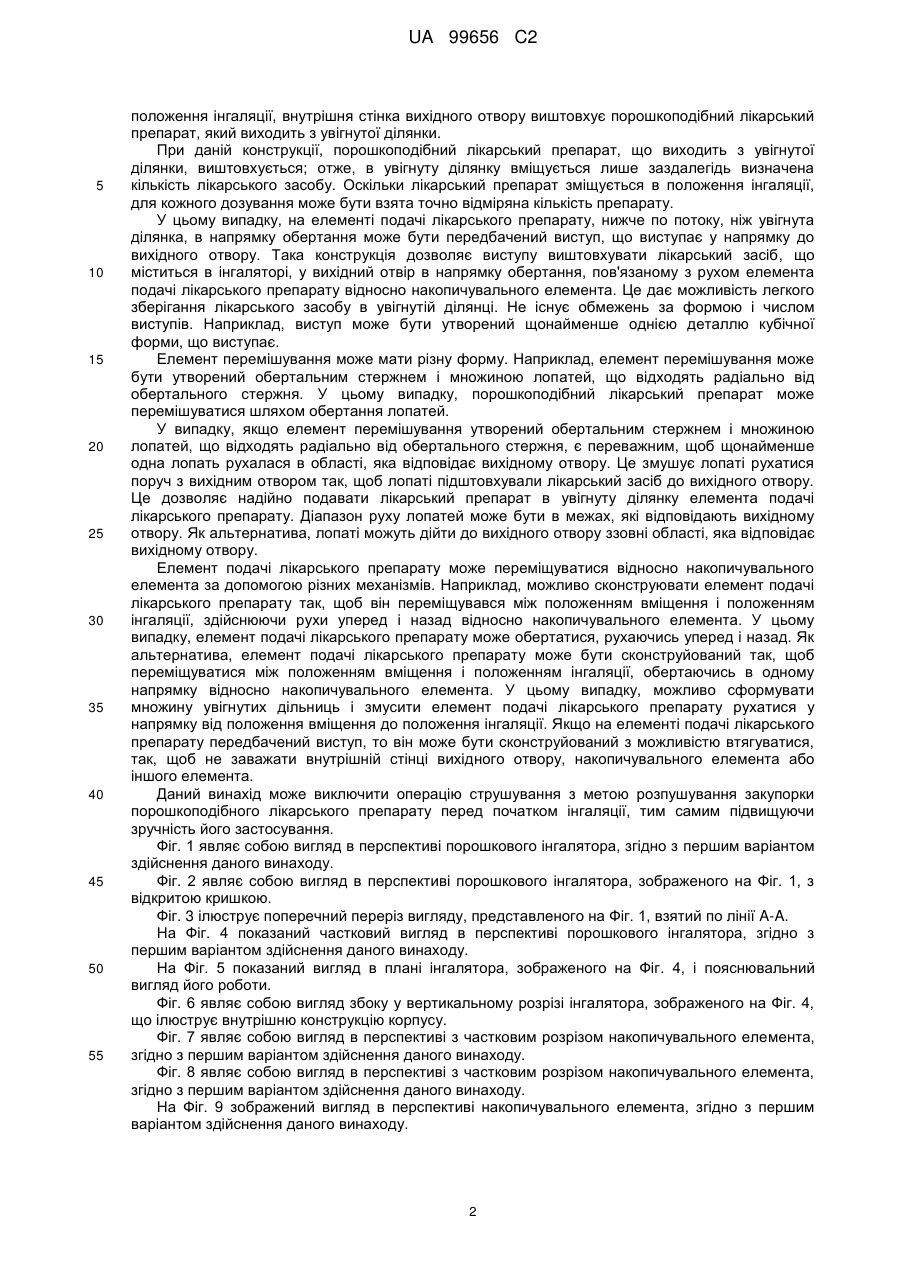

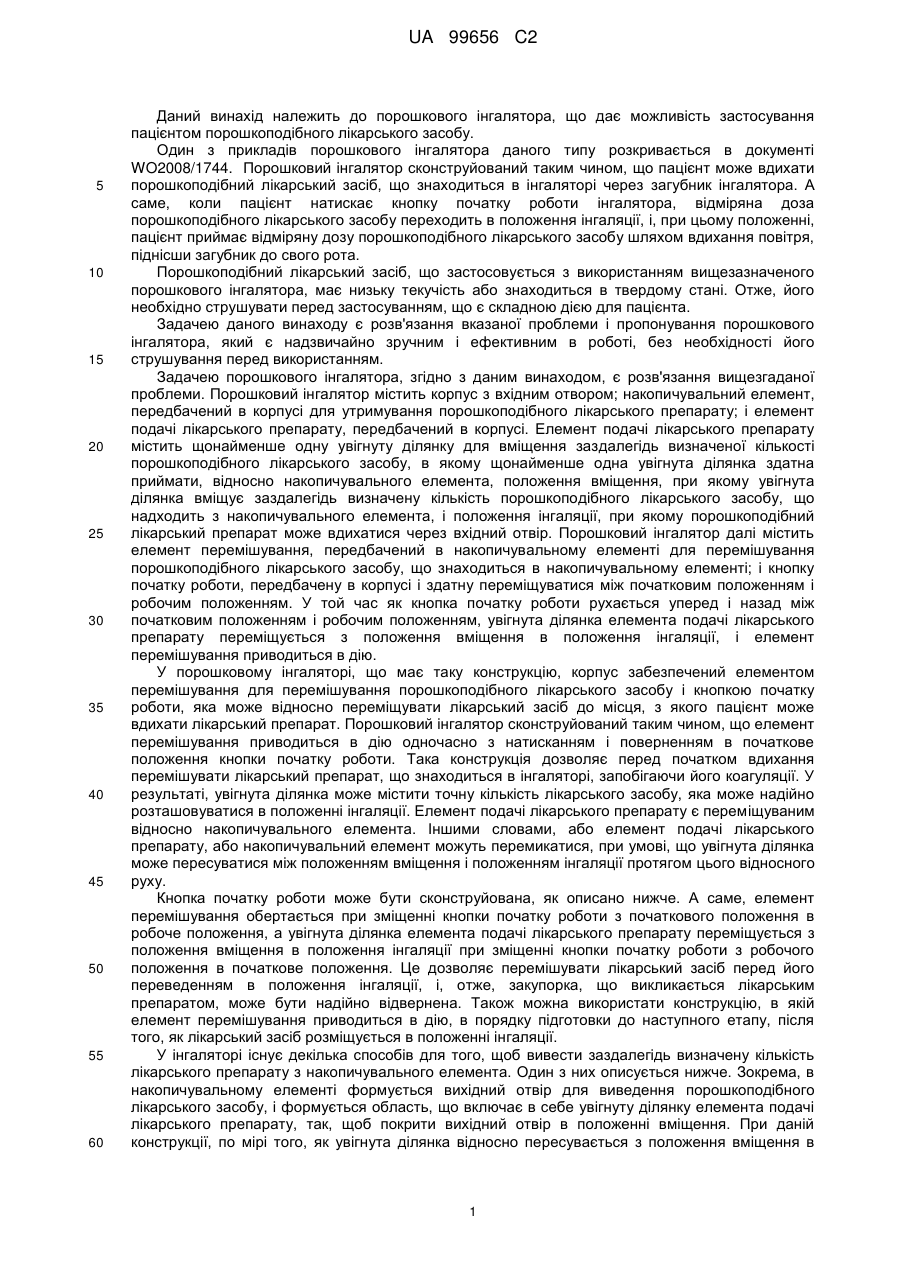

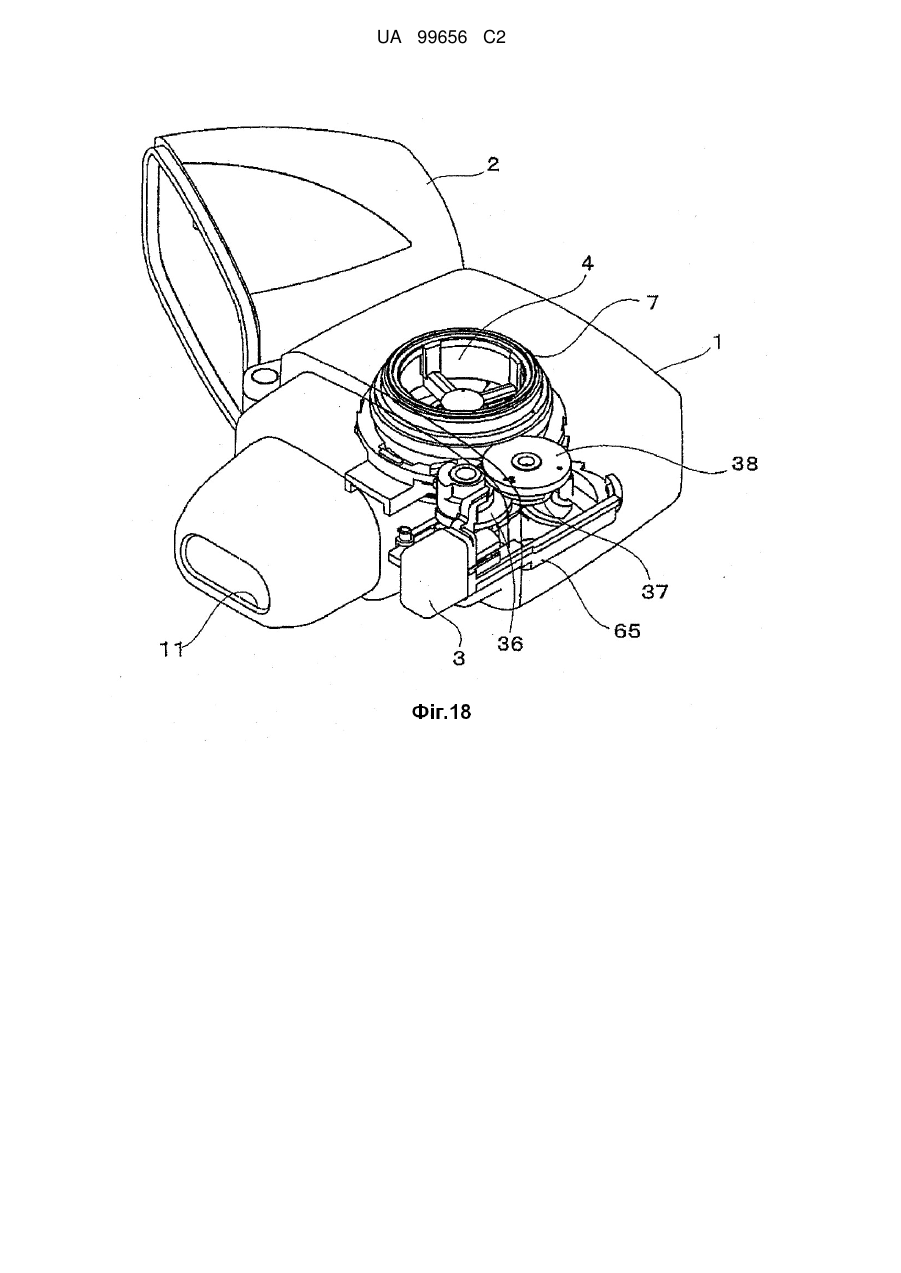

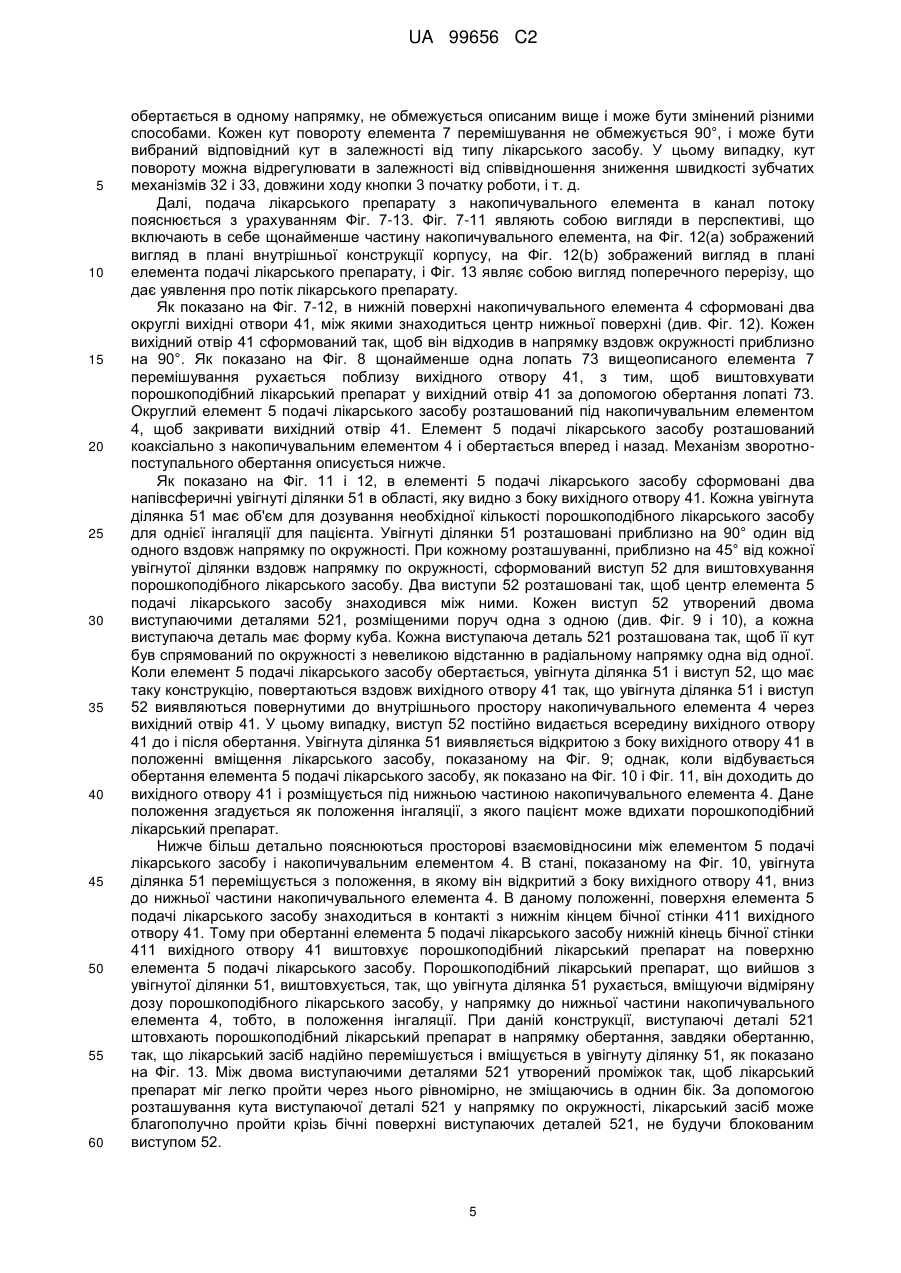

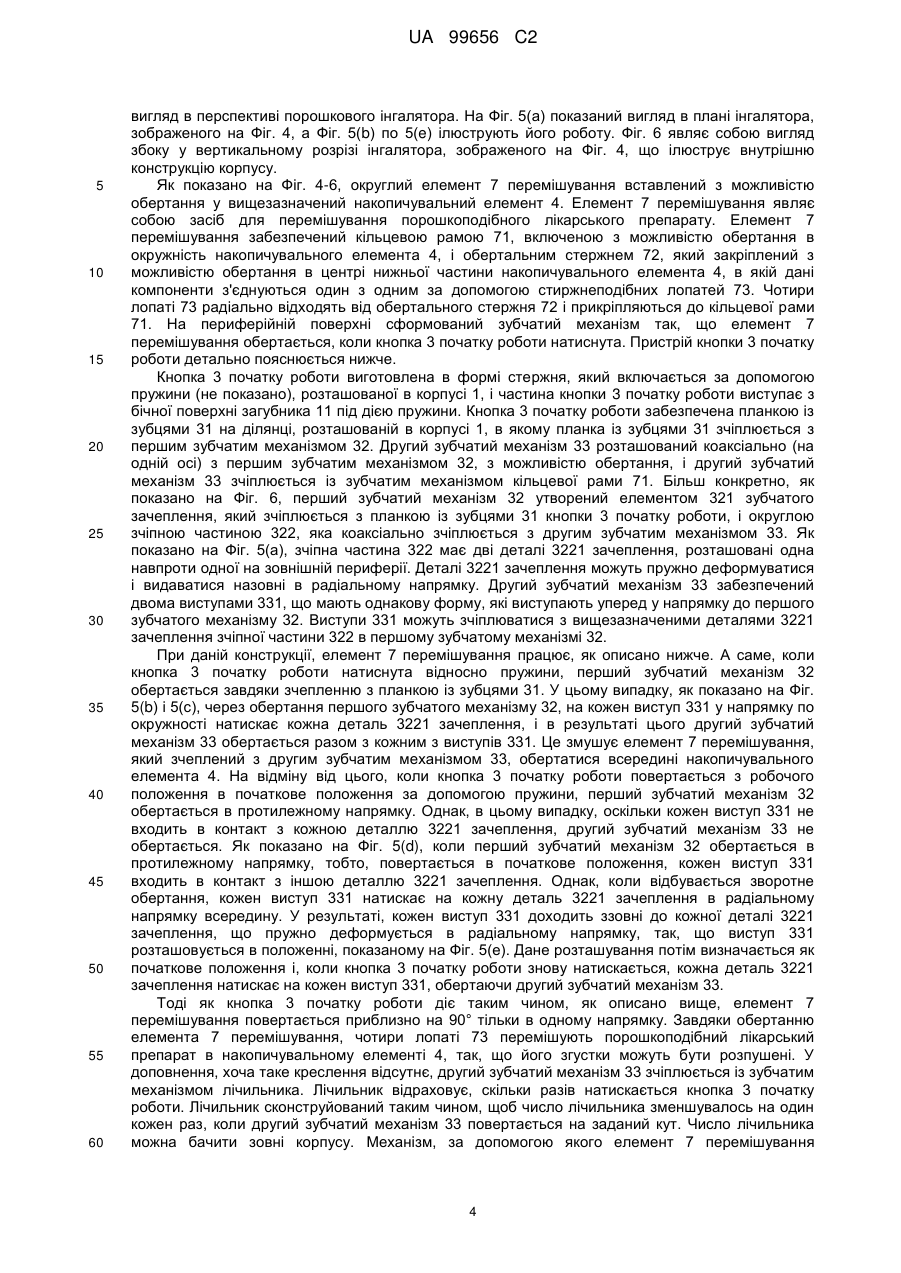

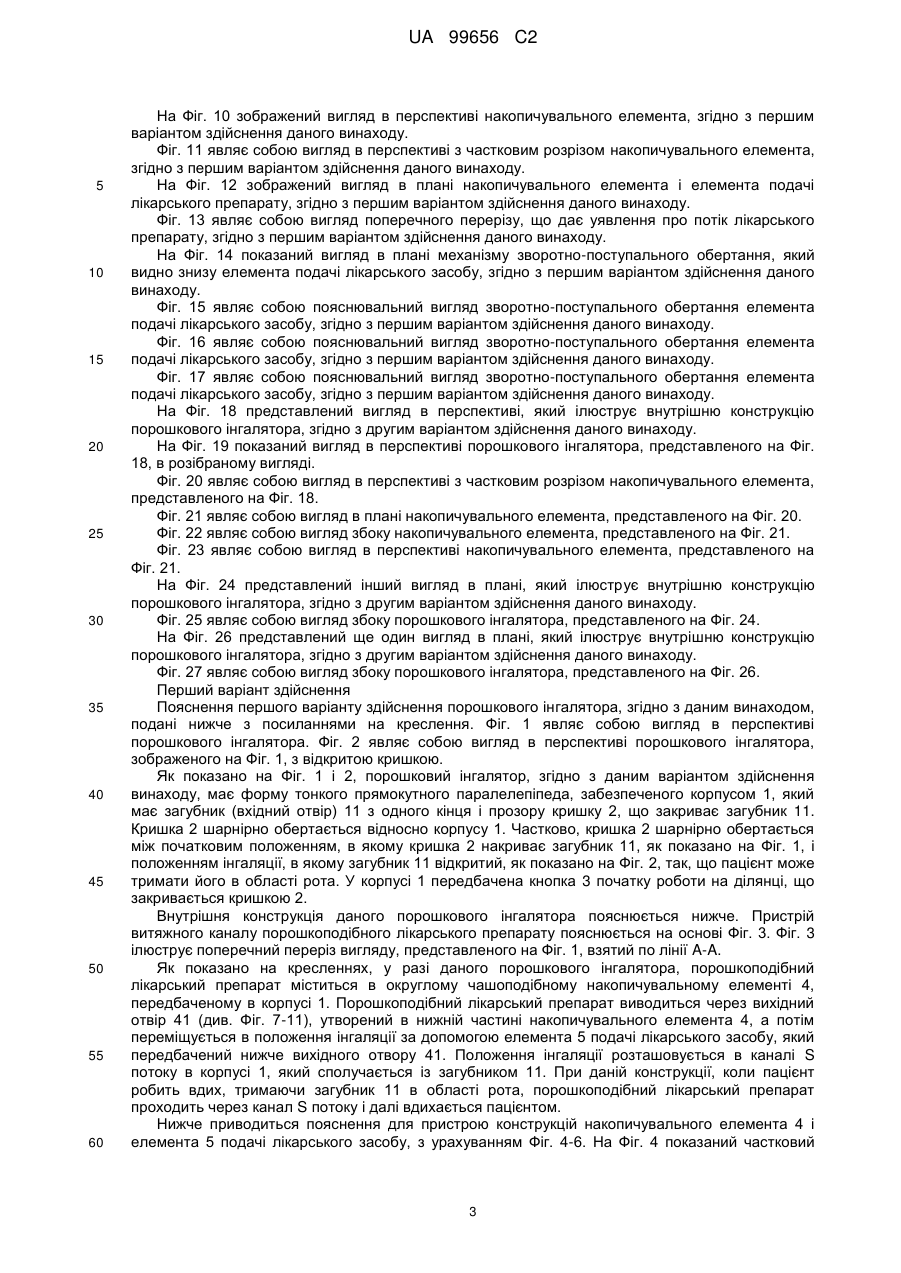

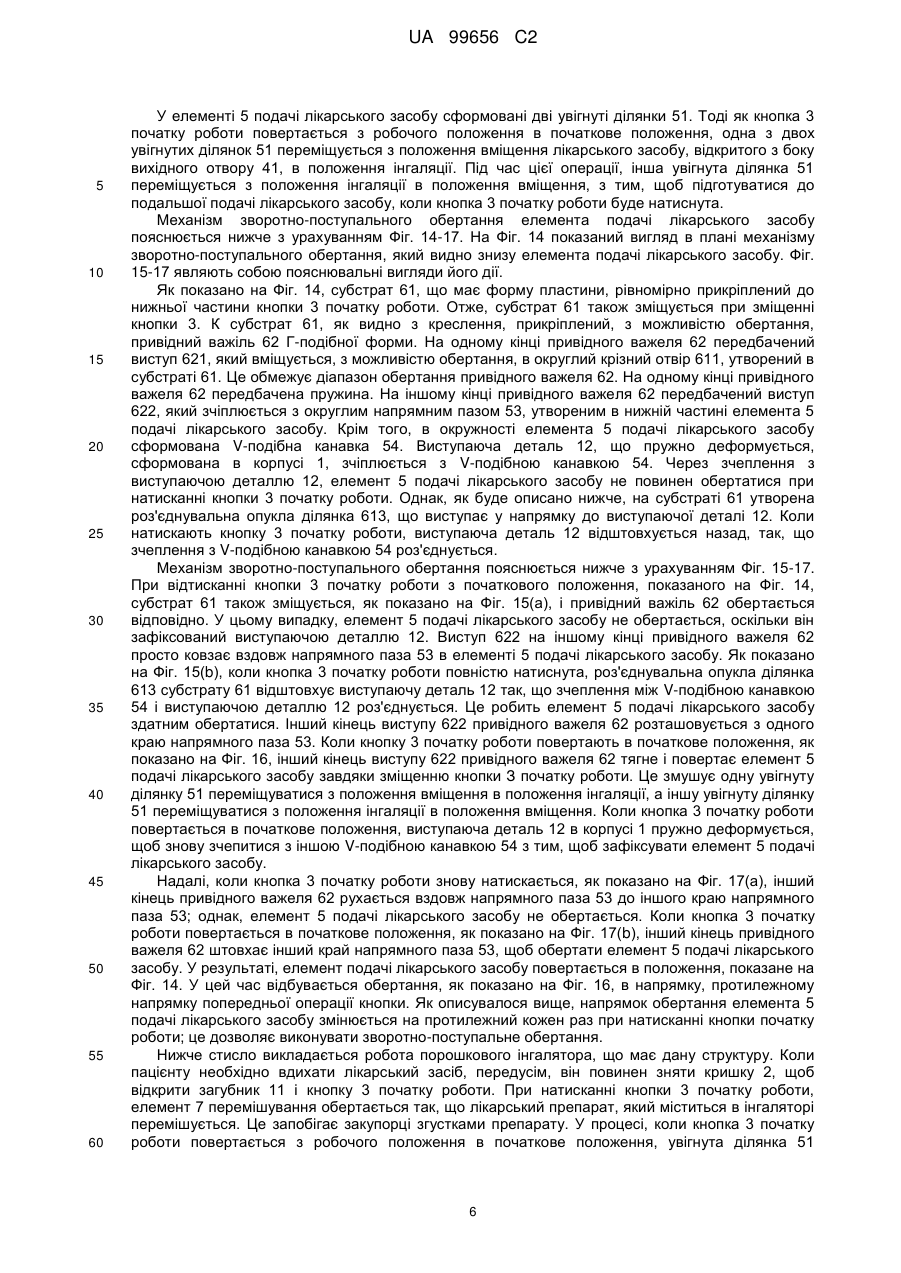

Реферат: Порошковий інгалятор, згідно з даним винаходом, містить: корпус із вхідним отвором; накопичувальний елемент, розташований в корпусі для утримування порошкоподібного лікарського препарату; елемент подачі лікарського препарату, передбачений в корпусі, причому елемент подачі лікарського препарату містить щонайменше одну увігнуту ділянку для вміщення лікарського засобу, здатний приймати, відносно накопичувального елемента, положення вміщення, при якому увігнута ділянка вміщує наперед визначену кількість порошкоподібного лікарського засобу, що надходить з накопичувального елемента, і положення інгаляції, при якому порошкоподібний лікарський препарат може вдихатися через вхідний отвір; елемент перемішування для перемішування порошкоподібного лікарського засобу, що знаходиться в накопичувальному елементі; кнопку початку роботи, передбачену в корпусі і здатну переміщуватися між початковим положенням і робочим положенням, в той час як кнопка початку роботи рухається вперед і назад між початковим положенням і робочим положенням, увігнута ділянка елемента подачі лікарського препарату переміщується з положення вміщення в положення інгаляції, і елемент перемішування приводиться в дію. UA 99656 C2 (12) UA 99656 C2 UA 99656 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до порошкового інгалятора, що дає можливість застосування пацієнтом порошкоподібного лікарського засобу. Один з прикладів порошкового інгалятора даного типу розкривається в документі WO2008/1744. Порошковий інгалятор сконструйований таким чином, що пацієнт може вдихати порошкоподібний лікарський засіб, що знаходиться в інгаляторі через загубник інгалятора. А саме, коли пацієнт натискає кнопку початку роботи інгалятора, відміряна доза порошкоподібного лікарського засобу переходить в положення інгаляції, і, при цьому положенні, пацієнт приймає відміряну дозу порошкоподібного лікарського засобу шляхом вдихання повітря, піднісши загубник до свого рота. Порошкоподібний лікарський засіб, що застосовується з використанням вищезазначеного порошкового інгалятора, має низьку текучість або знаходиться в твердому стані. Отже, його необхідно струшувати перед застосуванням, що є складною дією для пацієнта. Задачею даного винаходу є розв'язання вказаної проблеми і пропонування порошкового інгалятора, який є надзвичайно зручним і ефективним в роботі, без необхідності його струшування перед використанням. Задачею порошкового інгалятора, згідно з даним винаходом, є розв'язання вищезгаданої проблеми. Порошковий інгалятор містить корпус з вхідним отвором; накопичувальний елемент, передбачений в корпусі для утримування порошкоподібного лікарського препарату; і елемент подачі лікарського препарату, передбачений в корпусі. Елемент подачі лікарського препарату містить щонайменше одну увігнуту ділянку для вміщення заздалегідь визначеної кількості порошкоподібного лікарського засобу, в якому щонайменше одна увігнута ділянка здатна приймати, відносно накопичувального елемента, положення вміщення, при якому увігнута ділянка вміщує заздалегідь визначену кількість порошкоподібного лікарського засобу, що надходить з накопичувального елемента, і положення інгаляції, при якому порошкоподібний лікарський препарат може вдихатися через вхідний отвір. Порошковий інгалятор далі містить елемент перемішування, передбачений в накопичувальному елементі для перемішування порошкоподібного лікарського засобу, що знаходиться в накопичувальному елементі; і кнопку початку роботи, передбачену в корпусі і здатну переміщуватися між початковим положенням і робочим положенням. У той час як кнопка початку роботи рухається уперед і назад між початковим положенням і робочим положенням, увігнута ділянка елемента подачі лікарського препарату переміщується з положення вміщення в положення інгаляції, і елемент перемішування приводиться в дію. У порошковому інгаляторі, що має таку конструкцію, корпус забезпечений елементом перемішування для перемішування порошкоподібного лікарського засобу і кнопкою початку роботи, яка може відносно переміщувати лікарський засіб до місця, з якого пацієнт може вдихати лікарський препарат. Порошковий інгалятор сконструйований таким чином, що елемент перемішування приводиться в дію одночасно з натисканням і поверненням в початкове положення кнопки початку роботи. Така конструкція дозволяє перед початком вдихання перемішувати лікарський препарат, що знаходиться в інгаляторі, запобігаючи його коагуляції. У результаті, увігнута ділянка може містити точну кількість лікарського засобу, яка може надійно розташовуватися в положенні інгаляції. Елемент подачі лікарського препарату є переміщуваним відносно накопичувального елемента. Іншими словами, або елемент подачі лікарського препарату, або накопичувальний елемент можуть перемикатися, при умові, що увігнута ділянка може пересуватися між положенням вміщення і положенням інгаляції протягом цього відносного руху. Кнопка початку роботи може бути сконструйована, як описано нижче. А саме, елемент перемішування обертається при зміщенні кнопки початку роботи з початкового положення в робоче положення, а увігнута ділянка елемента подачі лікарського препарату переміщується з положення вміщення в положення інгаляції при зміщенні кнопки початку роботи з робочого положення в початкове положення. Це дозволяє перемішувати лікарський засіб перед його переведенням в положення інгаляції, і, отже, закупорка, що викликається лікарським препаратом, може бути надійно відвернена. Також можна використати конструкцію, в якій елемент перемішування приводиться в дію, в порядку підготовки до наступного етапу, після того, як лікарський засіб розміщується в положенні інгаляції. У інгаляторі існує декілька способів для того, щоб вивести заздалегідь визначену кількість лікарського препарату з накопичувального елемента. Один з них описується нижче. Зокрема, в накопичувальному елементі формується вихідний отвір для виведення порошкоподібного лікарського засобу, і формується область, що включає в себе увігнуту ділянку елемента подачі лікарського препарату, так, щоб покрити вихідний отвір в положенні вміщення. При даній конструкції, по мірі того, як увігнута ділянка відносно пересувається з положення вміщення в 1 UA 99656 C2 5 10 15 20 25 30 35 40 45 50 55 положення інгаляції, внутрішня стінка вихідного отвору виштовхує порошкоподібний лікарський препарат, який виходить з увігнутої ділянки. При даній конструкції, порошкоподібний лікарський препарат, що виходить з увігнутої ділянки, виштовхується; отже, в увігнуту ділянку вміщується лише заздалегідь визначена кількість лікарського засобу. Оскільки лікарський препарат зміщується в положення інгаляції, для кожного дозування може бути взята точно відміряна кількість препарату. У цьому випадку, на елементі подачі лікарського препарату, нижче по потоку, ніж увігнута ділянка, в напрямку обертання може бути передбачений виступ, що виступає у напрямку до вихідного отвору. Така конструкція дозволяє виступу виштовхувати лікарський засіб, що міститься в інгаляторі, у вихідний отвір в напрямку обертання, пов'язаному з рухом елемента подачі лікарського препарату відносно накопичувального елемента. Це дає можливість легкого зберігання лікарського засобу в увігнутій ділянці. Не існує обмежень за формою і числом виступів. Наприклад, виступ може бути утворений щонайменше однією деталлю кубічної форми, що виступає. Елемент перемішування може мати різну форму. Наприклад, елемент перемішування може бути утворений обертальним стержнем і множиною лопатей, що відходять радіально від обертального стержня. У цьому випадку, порошкоподібний лікарський препарат може перемішуватися шляхом обертання лопатей. У випадку, якщо елемент перемішування утворений обертальним стержнем і множиною лопатей, що відходять радіально від обертального стержня, є переважним, щоб щонайменше одна лопать рухалася в області, яка відповідає вихідному отвору. Це змушує лопаті рухатися поруч з вихідним отвором так, щоб лопаті підштовхували лікарський засіб до вихідного отвору. Це дозволяє надійно подавати лікарський препарат в увігнуту ділянку елемента подачі лікарського препарату. Діапазон руху лопатей може бути в межах, які відповідають вихідному отвору. Як альтернатива, лопаті можуть дійти до вихідного отвору ззовні області, яка відповідає вихідному отвору. Елемент подачі лікарського препарату може переміщуватися відносно накопичувального елемента за допомогою різних механізмів. Наприклад, можливо сконструювати елемент подачі лікарського препарату так, щоб він переміщувався між положенням вміщення і положенням інгаляції, здійснюючи рухи уперед і назад відносно накопичувального елемента. У цьому випадку, елемент подачі лікарського препарату може обертатися, рухаючись уперед і назад. Як альтернатива, елемент подачі лікарського препарату може бути сконструйований так, щоб переміщуватися між положенням вміщення і положенням інгаляції, обертаючись в одному напрямку відносно накопичувального елемента. У цьому випадку, можливо сформувати множину увігнутих дільниць і змусити елемент подачі лікарського препарату рухатися у напрямку від положення вміщення до положення інгаляції. Якщо на елементі подачі лікарського препарату передбачений виступ, то він може бути сконструйований з можливістю втягуватися, так, щоб не заважати внутрішній стінці вихідного отвору, накопичувального елемента або іншого елемента. Даний винахід може виключити операцію струшування з метою розпушування закупорки порошкоподібного лікарського препарату перед початком інгаляції, тим самим підвищуючи зручність його застосування. Фіг. 1 являє собою вигляд в перспективі порошкового інгалятора, згідно з першим варіантом здійснення даного винаходу. Фіг. 2 являє собою вигляд в перспективі порошкового інгалятора, зображеного на Фіг. 1, з відкритою кришкою. Фіг. 3 ілюструє поперечний переріз вигляду, представленого на Фіг. 1, взятий по лінії A-A. На Фіг. 4 показаний частковий вигляд в перспективі порошкового інгалятора, згідно з першим варіантом здійснення даного винаходу. На Фіг. 5 показаний вигляд в плані інгалятора, зображеного на Фіг. 4, і пояснювальний вигляд його роботи. Фіг. 6 являє собою вигляд збоку у вертикальному розрізі інгалятора, зображеного на Фіг. 4, що ілюструє внутрішню конструкцію корпусу. Фіг. 7 являє собою вигляд в перспективі з частковим розрізом накопичувального елемента, згідно з першим варіантом здійснення даного винаходу. Фіг. 8 являє собою вигляд в перспективі з частковим розрізом накопичувального елемента, згідно з першим варіантом здійснення даного винаходу. На Фіг. 9 зображений вигляд в перспективі накопичувального елемента, згідно з першим варіантом здійснення даного винаходу. 2 UA 99656 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 10 зображений вигляд в перспективі накопичувального елемента, згідно з першим варіантом здійснення даного винаходу. Фіг. 11 являє собою вигляд в перспективі з частковим розрізом накопичувального елемента, згідно з першим варіантом здійснення даного винаходу. На Фіг. 12 зображений вигляд в плані накопичувального елемента і елемента подачі лікарського препарату, згідно з першим варіантом здійснення даного винаходу. Фіг. 13 являє собою вигляд поперечного перерізу, що дає уявлення про потік лікарського препарату, згідно з першим варіантом здійснення даного винаходу. На Фіг. 14 показаний вигляд в плані механізму зворотно-поступального обертання, який видно знизу елемента подачі лікарського засобу, згідно з першим варіантом здійснення даного винаходу. Фіг. 15 являє собою пояснювальний вигляд зворотно-поступального обертання елемента подачі лікарського засобу, згідно з першим варіантом здійснення даного винаходу. Фіг. 16 являє собою пояснювальний вигляд зворотно-поступального обертання елемента подачі лікарського засобу, згідно з першим варіантом здійснення даного винаходу. Фіг. 17 являє собою пояснювальний вигляд зворотно-поступального обертання елемента подачі лікарського засобу, згідно з першим варіантом здійснення даного винаходу. На Фіг. 18 представлений вигляд в перспективі, який ілюструє внутрішню конструкцію порошкового інгалятора, згідно з другим варіантом здійснення даного винаходу. На Фіг. 19 показаний вигляд в перспективі порошкового інгалятора, представленого на Фіг. 18, в розібраному вигляді. Фіг. 20 являє собою вигляд в перспективі з частковим розрізом накопичувального елемента, представленого на Фіг. 18. Фіг. 21 являє собою вигляд в плані накопичувального елемента, представленого на Фіг. 20. Фіг. 22 являє собою вигляд збоку накопичувального елемента, представленого на Фіг. 21. Фіг. 23 являє собою вигляд в перспективі накопичувального елемента, представленого на Фіг. 21. На Фіг. 24 представлений інший вигляд в плані, який ілюструє внутрішню конструкцію порошкового інгалятора, згідно з другим варіантом здійснення даного винаходу. Фіг. 25 являє собою вигляд збоку порошкового інгалятора, представленого на Фіг. 24. На Фіг. 26 представлений ще один вигляд в плані, який ілюструє внутрішню конструкцію порошкового інгалятора, згідно з другим варіантом здійснення даного винаходу. Фіг. 27 являє собою вигляд збоку порошкового інгалятора, представленого на Фіг. 26. Перший варіант здійснення Пояснення першого варіанту здійснення порошкового інгалятора, згідно з даним винаходом, подані нижче з посиланнями на креслення. Фіг. 1 являє собою вигляд в перспективі порошкового інгалятора. Фіг. 2 являє собою вигляд в перспективі порошкового інгалятора, зображеного на Фіг. 1, з відкритою кришкою. Як показано на Фіг. 1 і 2, порошковий інгалятор, згідно з даним варіантом здійснення винаходу, має форму тонкого прямокутного паралелепіпеда, забезпеченого корпусом 1, який має загубник (вхідний отвір) 11 з одного кінця і прозору кришку 2, що закриває загубник 11. Кришка 2 шарнірно обертається відносно корпусу 1. Частково, кришка 2 шарнірно обертається між початковим положенням, в якому кришка 2 накриває загубник 11, як показано на Фіг. 1, і положенням інгаляції, в якому загубник 11 відкритий, як показано на Фіг. 2, так, що пацієнт може тримати його в області рота. У корпусі 1 передбачена кнопка 3 початку роботи на ділянці, що закривається кришкою 2. Внутрішня конструкція даного порошкового інгалятора пояснюється нижче. Пристрій витяжного каналу порошкоподібного лікарського препарату пояснюється на основі Фіг. 3. Фіг. 3 ілюструє поперечний переріз вигляду, представленого на Фіг. 1, взятий по лінії A-A. Як показано на кресленнях, у разі даного порошкового інгалятора, порошкоподібний лікарський препарат міститься в округлому чашоподібному накопичувальному елементі 4, передбаченому в корпусі 1. Порошкоподібний лікарський препарат виводиться через вихідний отвір 41 (див. Фіг. 7-11), утворений в нижній частині накопичувального елемента 4, а потім переміщується в положення інгаляції за допомогою елемента 5 подачі лікарського засобу, який передбачений нижче вихідного отвору 41. Положення інгаляції розташовується в каналі S потоку в корпусі 1, який сполучається із загубником 11. При даній конструкції, коли пацієнт робить вдих, тримаючи загубник 11 в області рота, порошкоподібний лікарський препарат проходить через канал S потоку і далі вдихається пацієнтом. Нижче приводиться пояснення для пристрою конструкцій накопичувального елемента 4 і елемента 5 подачі лікарського засобу, з урахуванням Фіг. 4-6. На Фіг. 4 показаний частковий 3 UA 99656 C2 5 10 15 20 25 30 35 40 45 50 55 60 вигляд в перспективі порошкового інгалятора. На Фіг. 5(а) показаний вигляд в плані інгалятора, зображеного на Фіг. 4, а Фіг. 5(b) по 5(e) ілюструють його роботу. Фіг. 6 являє собою вигляд збоку у вертикальному розрізі інгалятора, зображеного на Фіг. 4, що ілюструє внутрішню конструкцію корпусу. Як показано на Фіг. 4-6, округлий елемент 7 перемішування вставлений з можливістю обертання у вищезазначений накопичувальний елемент 4. Елемент 7 перемішування являє собою засіб для перемішування порошкоподібного лікарського препарату. Елемент 7 перемішування забезпечений кільцевою рамою 71, включеною з можливістю обертання в окружність накопичувального елемента 4, і обертальним стержнем 72, який закріплений з можливістю обертання в центрі нижньої частини накопичувального елемента 4, в якій дані компоненти з'єднуються один з одним за допомогою стиржнеподібних лопатей 73. Чотири лопаті 73 радіально відходять від обертального стержня 72 і прикріпляються до кільцевої рами 71. На периферійній поверхні сформований зубчатий механізм так, що елемент 7 перемішування обертається, коли кнопка 3 початку роботи натиснута. Пристрій кнопки 3 початку роботи детально пояснюється нижче. Кнопка 3 початку роботи виготовлена в формі стержня, який включається за допомогою пружини (не показано), розташованої в корпусі 1, і частина кнопки 3 початку роботи виступає з бічної поверхні загубника 11 під дією пружини. Кнопка 3 початку роботи забезпечена планкою із зубцями 31 на ділянці, розташованій в корпусі 1, в якому планка із зубцями 31 зчіплюється з першим зубчатим механізмом 32. Другий зубчатий механізм 33 розташований коаксіально (на одній осі) з першим зубчатим механізмом 32, з можливістю обертання, і другий зубчатий механізм 33 зчіплюється із зубчатим механізмом кільцевої рами 71. Більш конкретно, як показано на Фіг. 6, перший зубчатий механізм 32 утворений елементом 321 зубчатого зачеплення, який зчіплюється з планкою із зубцями 31 кнопки 3 початку роботи, і округлою зчіпною частиною 322, яка коаксіально зчіплюється з другим зубчатим механізмом 33. Як показано на Фіг. 5(а), зчіпна частина 322 має дві деталі 3221 зачеплення, розташовані одна навпроти одної на зовнішній периферії. Деталі 3221 зачеплення можуть пружно деформуватися і видаватися назовні в радіальному напрямку. Другий зубчатий механізм 33 забезпечений двома виступами 331, що мають однакову форму, які виступають уперед у напрямку до першого зубчатого механізму 32. Виступи 331 можуть зчіплюватися з вищезазначеними деталями 3221 зачеплення зчіпної частини 322 в першому зубчатому механізмі 32. При даній конструкції, елемент 7 перемішування працює, як описано нижче. А саме, коли кнопка 3 початку роботи натиснута відносно пружини, перший зубчатий механізм 32 обертається завдяки зчепленню з планкою із зубцями 31. У цьому випадку, як показано на Фіг. 5(b) і 5(с), через обертання першого зубчатого механізму 32, на кожен виступ 331 у напрямку по окружності натискає кожна деталь 3221 зачеплення, і в результаті цього другий зубчатий механізм 33 обертається разом з кожним з виступів 331. Це змушує елемент 7 перемішування, який зчеплений з другим зубчатим механізмом 33, обертатися всередині накопичувального елемента 4. На відміну від цього, коли кнопка 3 початку роботи повертається з робочого положення в початкове положення за допомогою пружини, перший зубчатий механізм 32 обертається в протилежному напрямку. Однак, в цьому випадку, оскільки кожен виступ 331 не входить в контакт з кожною деталлю 3221 зачеплення, другий зубчатий механізм 33 не обертається. Як показано на Фіг. 5(d), коли перший зубчатий механізм 32 обертається в протилежному напрямку, тобто, повертається в початкове положення, кожен виступ 331 входить в контакт з іншою деталлю 3221 зачеплення. Однак, коли відбувається зворотне обертання, кожен виступ 331 натискає на кожну деталь 3221 зачеплення в радіальному напрямку всередину. У результаті, кожен виступ 331 доходить ззовні до кожної деталі 3221 зачеплення, що пружно деформується в радіальному напрямку, так, що виступ 331 розташовується в положенні, показаному на Фіг. 5(е). Дане розташування потім визначається як початкове положення і, коли кнопка 3 початку роботи знову натискається, кожна деталь 3221 зачеплення натискає на кожен виступ 331, обертаючи другий зубчатий механізм 33. Тоді як кнопка 3 початку роботи діє таким чином, як описано вище, елемент 7 перемішування повертається приблизно на 90° тільки в одному напрямку. Завдяки обертанню елемента 7 перемішування, чотири лопаті 73 перемішують порошкоподібний лікарський препарат в накопичувальному елементі 4, так, що його згустки можуть бути розпушені. У доповнення, хоча таке креслення відсутнє, другий зубчатий механізм 33 зчіплюється із зубчатим механізмом лічильника. Лічильник відраховує, скільки разів натискається кнопка 3 початку роботи. Лічильник сконструйований таким чином, щоб число лічильника зменшувалось на один кожен раз, коли другий зубчатий механізм 33 повертається на заданий кут. Число лічильника можна бачити зовні корпусу. Механізм, за допомогою якого елемент 7 перемішування 4 UA 99656 C2 5 10 15 20 25 30 35 40 45 50 55 60 обертається в одному напрямку, не обмежується описаним вище і може бути змінений різними способами. Кожен кут повороту елемента 7 перемішування не обмежується 90°, і може бути вибраний відповідний кут в залежності від типу лікарського засобу. У цьому випадку, кут повороту можна відрегулювати в залежності від співвідношення зниження швидкості зубчатих механізмів 32 і 33, довжини ходу кнопки 3 початку роботи, і т. д. Далі, подача лікарського препарату з накопичувального елемента в канал потоку пояснюється з урахуванням Фіг. 7-13. Фіг. 7-11 являють собою вигляди в перспективі, що включають в себе щонайменше частину накопичувального елемента, на Фіг. 12(а) зображений вигляд в плані внутрішньої конструкції корпусу, на Фіг. 12(b) зображений вигляд в плані елемента подачі лікарського препарату, і Фіг. 13 являє собою вигляд поперечного перерізу, що дає уявлення про потік лікарського препарату. Як показано на Фіг. 7-12, в нижній поверхні накопичувального елемента 4 сформовані два округлі вихідні отвори 41, між якими знаходиться центр нижньої поверхні (див. Фіг. 12). Кожен вихідний отвір 41 сформований так, щоб він відходив в напрямку вздовж окружності приблизно на 90°. Як показано на Фіг. 8 щонайменше одна лопать 73 вищеописаного елемента 7 перемішування рухається поблизу вихідного отвору 41, з тим, щоб виштовхувати порошкоподібний лікарський препарат у вихідний отвір 41 за допомогою обертання лопаті 73. Округлий елемент 5 подачі лікарського засобу розташований під накопичувальним елементом 4, щоб закривати вихідний отвір 41. Елемент 5 подачі лікарського засобу розташований коаксіально з накопичувальним елементом 4 і обертається вперед і назад. Механізм зворотнопоступального обертання описується нижче. Як показано на Фіг. 11 і 12, в елементі 5 подачі лікарського засобу сформовані два напівсферичні увігнуті ділянки 51 в області, яку видно з боку вихідного отвору 41. Кожна увігнута ділянка 51 має об'єм для дозування необхідної кількості порошкоподібного лікарського засобу для однієї інгаляції для пацієнта. Увігнуті ділянки 51 розташовані приблизно на 90° один від одного вздовж напрямку по окружності. При кожному розташуванні, приблизно на 45° від кожної увігнутої ділянки вздовж напрямку по окружності, сформований виступ 52 для виштовхування порошкоподібного лікарського засобу. Два виступи 52 розташовані так, щоб центр елемента 5 подачі лікарського засобу знаходився між ними. Кожен виступ 52 утворений двома виступаючими деталями 521, розміщеними поруч одна з одною (див. Фіг. 9 і 10), а кожна виступаюча деталь має форму куба. Кожна виступаюча деталь 521 розташована так, щоб її кут був спрямований по окружності з невеликою відстанню в радіальному напрямку одна від одної. Коли елемент 5 подачі лікарського засобу обертається, увігнута ділянка 51 і виступ 52, що має таку конструкцію, повертаються вздовж вихідного отвору 41 так, що увігнута ділянка 51 і виступ 52 виявляються повернутими до внутрішнього простору накопичувального елемента 4 через вихідний отвір 41. У цьому випадку, виступ 52 постійно видається всередину вихідного отвору 41 до і після обертання. Увігнута ділянка 51 виявляється відкритою з боку вихідного отвору 41 в положенні вміщення лікарського засобу, показаному на Фіг. 9; однак, коли відбувається обертання елемента 5 подачі лікарського засобу, як показано на Фіг. 10 і Фіг. 11, він доходить до вихідного отвору 41 і розміщується під нижньою частиною накопичувального елемента 4. Дане положення згадується як положення інгаляції, з якого пацієнт може вдихати порошкоподібний лікарський препарат. Нижче більш детально пояснюються просторові взаємовідносини між елементом 5 подачі лікарського засобу і накопичувальним елементом 4. В стані, показаному на Фіг. 10, увігнута ділянка 51 переміщується з положення, в якому він відкритий з боку вихідного отвору 41, вниз до нижньої частини накопичувального елемента 4. В даному положенні, поверхня елемента 5 подачі лікарського засобу знаходиться в контакті з нижнім кінцем бічної стінки 411 вихідного отвору 41. Тому при обертанні елемента 5 подачі лікарського засобу нижній кінець бічної стінки 411 вихідного отвору 41 виштовхує порошкоподібний лікарський препарат на поверхню елемента 5 подачі лікарського засобу. Порошкоподібний лікарський препарат, що вийшов з увігнутої ділянки 51, виштовхується, так, що увігнута ділянка 51 рухається, вміщуючи відміряну дозу порошкоподібного лікарського засобу, у напрямку до нижньої частини накопичувального елемента 4, тобто, в положення інгаляції. При даній конструкції, виступаючі деталі 521 штовхають порошкоподібний лікарський препарат в напрямку обертання, завдяки обертанню, так, що лікарський засіб надійно перемішується і вміщується в увігнуту ділянку 51, як показано на Фіг. 13. Між двома виступаючими деталями 521 утворений проміжок так, щоб лікарський препарат міг легко пройти через нього рівномірно, не зміщаючись в однин бік. За допомогою розташування кута виступаючої деталі 521 у напрямку по окружності, лікарський засіб може благополучно пройти крізь бічні поверхні виступаючих деталей 521, не будучи блокованим виступом 52. 5 UA 99656 C2 5 10 15 20 25 30 35 40 45 50 55 60 У елементі 5 подачі лікарського засобу сформовані дві увігнуті ділянки 51. Тоді як кнопка 3 початку роботи повертається з робочого положення в початкове положення, одна з двох увігнутих ділянок 51 переміщується з положення вміщення лікарського засобу, відкритого з боку вихідного отвору 41, в положення інгаляції. Під час цієї операції, інша увігнута ділянка 51 переміщується з положення інгаляції в положення вміщення, з тим, щоб підготуватися до подальшої подачі лікарського засобу, коли кнопка 3 початку роботи буде натиснута. Механізм зворотно-поступального обертання елемента подачі лікарського засобу пояснюється нижче з урахуванням Фіг. 14-17. На Фіг. 14 показаний вигляд в плані механізму зворотно-поступального обертання, який видно знизу елемента подачі лікарського засобу. Фіг. 15-17 являють собою пояснювальні вигляди його дії. Як показано на Фіг. 14, субстрат 61, що має форму пластини, рівномірно прикріплений до нижньої частини кнопки 3 початку роботи. Отже, субстрат 61 також зміщується при зміщенні кнопки 3. К субстрат 61, як видно з креслення, прикріплений, з можливістю обертання, привідний важіль 62 Г-подібної форми. На одному кінці привідного важеля 62 передбачений виступ 621, який вміщується, з можливістю обертання, в округлий крізний отвір 611, утворений в субстраті 61. Це обмежує діапазон обертання привідного важеля 62. На одному кінці привідного важеля 62 передбачена пружина. На іншому кінці привідного важеля 62 передбачений виступ 622, який зчіплюється з округлим напрямним пазом 53, утвореним в нижній частині елемента 5 подачі лікарського засобу. Крім того, в окружності елемента 5 подачі лікарського засобу сформована V-подібна канавка 54. Виступаюча деталь 12, що пружно деформується, сформована в корпусі 1, зчіплюється з V-подібною канавкою 54. Через зчеплення з виступаючою деталлю 12, елемент 5 подачі лікарського засобу не повинен обертатися при натисканні кнопки 3 початку роботи. Однак, як буде описано нижче, на субстраті 61 утворена роз'єднувальна опукла ділянка 613, що виступає у напрямку до виступаючої деталі 12. Коли натискають кнопку 3 початку роботи, виступаюча деталь 12 відштовхується назад, так, що зчеплення з V-подібною канавкою 54 роз'єднується. Механізм зворотно-поступального обертання пояснюється нижче з урахуванням Фіг. 15-17. При відтисканні кнопки 3 початку роботи з початкового положення, показаного на Фіг. 14, субстрат 61 також зміщується, як показано на Фіг. 15(а), і привідний важіль 62 обертається відповідно. У цьому випадку, елемент 5 подачі лікарського засобу не обертається, оскільки він зафіксований виступаючою деталлю 12. Виступ 622 на іншому кінці привідного важеля 62 просто ковзає вздовж напрямного паза 53 в елементі 5 подачі лікарського засобу. Як показано на Фіг. 15(b), коли кнопка 3 початку роботи повністю натиснута, роз'єднувальна опукла ділянка 613 субстрату 61 відштовхує виступаючу деталь 12 так, що зчеплення між V-подібною канавкою 54 і виступаючою деталлю 12 роз'єднується. Це робить елемент 5 подачі лікарського засобу здатним обертатися. Інший кінець виступу 622 привідного важеля 62 розташовується з одного краю напрямного паза 53. Коли кнопку 3 початку роботи повертають в початкове положення, як показано на Фіг. 16, інший кінець виступу 622 привідного важеля 62 тягне і повертає елемент 5 подачі лікарського засобу завдяки зміщенню кнопки З початку роботи. Це змушує одну увігнуту ділянку 51 переміщуватися з положення вміщення в положення інгаляції, а іншу увігнуту ділянку 51 переміщуватися з положення інгаляції в положення вміщення. Коли кнопка 3 початку роботи повертається в початкове положення, виступаюча деталь 12 в корпусі 1 пружно деформується, щоб знову зчепитися з іншою V-подібною канавкою 54 з тим, щоб зафіксувати елемент 5 подачі лікарського засобу. Надалі, коли кнопка 3 початку роботи знову натискається, як показано на Фіг. 17(а), інший кінець привідного важеля 62 рухається вздовж напрямного паза 53 до іншого краю напрямного паза 53; однак, елемент 5 подачі лікарського засобу не обертається. Коли кнопка 3 початку роботи повертається в початкове положення, як показано на Фіг. 17(b), інший кінець привідного важеля 62 штовхає інший край напрямного паза 53, щоб обертати елемент 5 подачі лікарського засобу. У результаті, елемент подачі лікарського засобу повертається в положення, показане на Фіг. 14. У цей час відбувається обертання, як показано на Фіг. 16, в напрямку, протилежному напрямку попередньої операції кнопки. Як описувалося вище, напрямок обертання елемента 5 подачі лікарського засобу змінюється на протилежний кожен раз при натисканні кнопки початку роботи; це дозволяє виконувати зворотно-поступальне обертання. Нижче стисло викладається робота порошкового інгалятора, що має дану структуру. Коли пацієнту необхідно вдихати лікарський засіб, передусім, він повинен зняти кришку 2, щоб відкрити загубник 11 і кнопку 3 початку роботи. При натисканні кнопки 3 початку роботи, елемент 7 перемішування обертається так, що лікарський препарат, який міститься в інгаляторі перемішується. Це запобігає закупорці згустками препарату. У процесі, коли кнопка 3 початку роботи повертається з робочого положення в початкове положення, увігнута ділянка 51 6 UA 99656 C2 5 10 15 20 25 30 35 40 45 50 55 переміщується з положення вміщення в положення інгаляції, по мірі вміщення порошкоподібного лікарського засобу. При даній умові, якщо пацієнт робить вдих, тримаючи загубник 11 у роті, порошкоподібний лікарський препарат, що знаходиться в увігнутій ділянки 51, проходить через канал потоку S і потім вдихається через загубник 11. Як описувалося вище, в даному варіанті здійснення, корпус 1 забезпечений елементом 7 перемішування для перемішування порошкоподібного лікарського препарату і кнопкою 3 початку роботи, яка відносно зміщує лікарський засіб в положення, з якого пацієнт може вдихати його. У той час, поки кнопка 3 початку роботи натиснута або повертається в початкове положення, елемент перемішування може одночасно приводитися в дію. Отже, лікарський препарат, що міститься в інгаляторі, може бути перемішаний до початку інгаляції, не допускаючи закупорки препарату. Це дає можливість вміщувати в увігнуту ділянку 51 точну кількість лікарського засобу і надійно розміщувати увігнуту ділянку 51 в положенні інгаляції. Другий варіант здійснення Пояснення другого варіанту здійснення порошкового інгалятора, згідно з даним винаходом, дані нижче з посиланнями на креслення. Порошковий інгалятор, згідно з другим варіантом здійснення даного винаходу, відрізняється від інгалятора по першому варіанту здійснення привідними механізмами елемента 7 перемішування, елемента 5 подачі лікарського засобу і лічильника. Тому, головним чином, пристрій цих механізмів пояснюється тут, при тому, що повторні пояснення аналогічних структур пропущені. На Фіг. 18 представлений вигляд в перспективі, який ілюструє внутрішню конструкцію порошкового інгалятора, згідно з даним варіанту здійснення, на Фіг. 19 показаний вигляд в перспективі порошкового інгалятора, представленого на Фіг. 18, в розібраному вигляді, Фіг. 20 являє собою вигляд в перспективі з частковим розрізом накопичувального елемента порошкового інгалятора, Фіг. 21 являє собою вигляд в плані накопичувального елемента, представленого на Фіг. 20, Фіг. 22 являє собою вигляд збоку накопичувального елемента, представленого на Фіг. 21, і Фіг. 23 являє собою вигляд в перспективі накопичувального елемента, представленого на Фіг. 21. Передусім, пояснюється механізм обертання елемента 7 перемішування. Як показано на Фіг. 18-23, аналогічно першому варіанту здійснення, кнопка 3 початку роботи включається за допомогою пружини (не показана), розташованої в корпусі 1, і частина кнопки 3 початку роботи також виступає з бічної поверхні загубника 11 і у другому варіанті здійснення. Кнопка,3 початку роботи забезпечена планкою із зубцями 31 на ділянці, розташованій в корпусі 1, в якому планка із зубцями 31 зчіплюється з третім зубчатим механізмом 35. Третій зубчатий механізм 35 рівномірно, коаксіально складений з четвертим зубчатим механізмом 36, що має більший діаметр, ніж третій зубчатий механізм 35. Четвертий зубчатий механізм 36 має форму віяла і обертається однаково з третім зубчатим механізмом 35. Четвертий зубчатий механізм 36 також зчіплюється з п'ятим зубчатим механізмом 37, який розташований за четвертим зубчатим механізмом 36 в корпусі 1. На п'ятому зубчатому механізмі 37 коаксіально і з можливістю обертання передбачений шостий зубчатий механізм 38. Шостий зубчатий механізм 38 має більший діаметр, ніж п'ятий зубчатий механізм 37 і зчіплюється із зубчатим механізмом кільцевої рами 71. П'ятий зубчатий механізм 37 влаштований аналогічно першому зубчатому механізму 32, описаному в першому варіанті здійснення. А саме, п'ятий зубчатий механізм 37 утворений елементом 371 зубчатого зачеплення, який зчіплюється з четвертим зубчатим механізмом 36 і округлою зчіпною частиною 372, яка коаксіально з'єднується з елементом 371 зубчатого зачеплення і зчіплюється з шостим зубчатим механізмом 38. Зчіпна частина 372 має стрижнеподібний елемент 3721 і дві округлі деталі 3722 зачеплення, що оточують стрижнеподібний елемент 3721 із зовнішньої боку. Кожна деталь 3722 зачеплення може пружно деформуватися по вертикалі (у бік шостого зубчатого механізму 38) і своїм кінцем видаватися назовні у напрямку по окружності. Шостий зубчатий механізм 38 також влаштований аналогічно другому зубчатому механізму 33, описаному в першому варіанті здійснення. А саме, шостий зубчатий механізм 38 забезпечений двома виступами 381, що мають однакову форму, які видаються уперед у напрямку до п'ятого зубчатого механізму 37. Виступи 381 можуть зчіплюватися з кінцями деталей 3722 зачеплення в п'ятому зубчатому механізмі 37. При даній конструкції, коли кнопка 3 початку роботи рухається уперед і назад, третій 35, четвертий 36 і п'ятий 37 зубчаті механізми обертаються зворотнопоступально. Однак, аналогічно другому зубчатому механізму 33 в першому варіанті здійснення, шостий зубчатий механізм 38 обертається в одному напрямку. Відповідно, кільцева рама 71 також обертається в одному напрямку. Тут, елемент 7 перемішування обертається в одному напрямку, щоб перемішувати лікарський засіб, згідно зі зворотно-поступальним рухом кнопки 3 початку руху. 7 UA 99656 C2 5 10 15 20 25 30 35 40 45 50 55 60 Механізм зворотно-поступального обертання елемента подачі лікарського засобу описується нижче з урахуванням Фіг. 24 і 25. На Фіг. 24 представлений вигляд в плані, який ілюструє внутрішню конструкцію порошкового інгалятора, а Фіг. 25 являє собою його вигляд збоку. Як показано на Фіг. 24 і 25, субстрат 65, що має форму пластини, рівномірно прикріплений до нижньої частини кнопки 3 початку роботи, в якому пластиноподібний субстрат 65 розташовується у напрямку до тильного краю корпусу 1. Аналогічно першому варіанту здійснення, субстрат 65 зміщується при зміщенні кнопки 3 початку роботи. До субстрату 65, як видно з креслення, прикріплений, з можливістю обертання, прямолінійний привідний важіль 66. На кінці привідного важеля 66 з боку загубника передбачена пружина (не показана). На іншому кінці привідного важеля 66 передбачений виступ 662, який зчіплюється з обертовим важелем 8, розташованим в тильній частині корпусу 1. Обертовий важіль 8 має форму диска і підтримується з можливістю обертання в корпусі 1. В поверхні обертового важеля 8 утворений напрямний отвір 81, за який зачіпається виступ 662 привідного важеля 66. На частині бічної поверхні обертового важеля 8 сформовані зубці 82 зубчатого механізму. Дані зубці сформовані на поверхні, повернутій до елемента 5 подачі лікарського засобу, і зчіплюються із зубцями зубчатого механізму, сформованими на нижній частині елемента 5 подачі лікарського засобу. Отже, елемент 5 подачі лікарського засобу може обертатися відповідно до руху обертового важеля 8. Як описувалося вище, зворотно-поступальний рух кнопки 3 початку роботи у другому варіанті здійснення робить можливим, аналогічно тому, як показано на Фіг. 14-16, змінювати напрямок обертання елемента 5 подачі лікарського засобу на протилежний кожен раз, коли натискають кнопку 3 початку роботи; це дозволяє виконувати зворотно-поступальне обертання. Зокрема, обертовий важіль 8, що має напрямний отвір 81, додатково передбачений у другому варіанті здійснення. Обертовий важіль 8 може генерувати передачу електроенергії елементу 5 подачі лікарського засобу на тій же поверхні, як можна більше, щоб усунути крутіння при русі елемента 5 подачі лікарського засобу, в результаті цього, втрата енергії через тертя може бути скорочена в порівнянні з першим варіантом здійснення. У доповнення, відстань від опорної точки привідного важеля 66 до виступу 662 збільшується в порівнянні з відстанню в першому варіанті здійснення. Це зменшує кут повороту привідного важеля 66 і тоді втрата енергії може бути скорочена. Відповідно, зусилля, необхідне для обертання привідного важеля 66, ефективно передається, і елемент 5 подачі лікарського засобу може обертатися з меншим зусиллям. Привідний механізм лічильника пояснюється з урахуванням Фіг. 26 і 27. На Фіг. 26 представлений вигляд в плані, який ілюструє внутрішню конструкцію порошкового інгалятора, а Фіг. 27 являє собою вигляд порошкового інгалятора, представленого на Фіг. 26, з боку загубника. Як показано на Фіг. 26 і 27, лічильник включає в себе перший елемент 91 лічильника у вигляді диска, на який нанесені числа розряду одиниць, і другий елемент 92 лічильника у вигляді диска, на який нанесені числа розряду десятків і сотень. На поверхні першого елемента 91 лічильника, вздовж напрямку по окружності, нанесені числа від 0 до 9. На поверхні другого елемента 92 лічильника, наприклад, нанесені числа від 1 до 20 вздовж напрямку по окружності. Відповідно, лічильник може вважати від 1 до 200. Однак, числа лічильника не обмежуються даним варіантом здійснення, наприклад, лічильник може рахувати від максимального вказаного числа. Дані числа можна бачити через віконце в корпусі, що показує кількість застосувань інгалятора, які залишилася. Дані елементи 91, 92 лічильника мають зубчаті механізми на їх зовнішніх периферіях. Коефіцієнт передачі між елементами 91, 92 лічильника встановлюється таким чином, щоб, коли перший елемент 91 лічильника здійснює одне обертання, число, що з'являється на другому елементі 92 лічильника, зменшувалось на один. При даній конструкції, деталь 39 зачеплення, однаково передбачена на третьому зубчатому механізмі 35, зчіплюється з виступом 911, сформованому на периферії першого елемента 91 лічильника. Деталь 39 зачеплення майже аналогічна деталі зачеплення, якою забезпечений п'ятий зубчатий механізм 37, в якому перший елемент 91 лічильника сконструйований для обертання тільки в одному напрямку, навіть, коли деталь 39 зачеплення обертається уперед і назад за допомогою зворотно-поступального руху кнопки 3 початку роботи. Перший елемент 91 лічильника сконструйований для обертання тільки в одному напрямку за допомогою деталі 39 зачеплення, коли кнопка 3 початку роботи натиснута. Таким чином, числа розряду одиниць відлічуються в зворотному порядку. Коли перший елемент 91 лічильника здійснює одне обертання, другий елемент 92 лічильника повертається на заздалегідь встановлений кут і число розряду десятків або сотень зменшується на один; таким чином, показується кількість застосувань інгалятора, що залишилася. 8 UA 99656 C2 5 10 15 20 25 30 35 40 Як описувалося вище, таким же чином, як в першому варіанті здійснення, порошковий інгалятор, згідно з другим варіантом здійснення, також сконструйований так, що елемент 7 перемішування працює одночасно з натисканням або поверненням в початкове положення кнопки 3 початку роботи. Така конструкція дозволяє перед початком вдихання перемішувати лікарський препарат, що знаходиться в інгаляторі, запобігаючи його коагуляції. Вище були описані два варіанти здійснення даного винаходу; однак, об'єм даного винаходу не обмежується вищеописаними варіантами здійснення і може бути змінений, якщо це не вийде за межі задуму даного винаходу. Наприклад, в описаному вище варіанті здійснення, порошкоподібний лікарський препарат перемішується за допомогою чотирьох стрижнеподібних лопатей 73, але замість лопатей 73 або в доповнення до них може бути використана гвинтова лопать для збільшення ефективності перемішування. Кількість лопатей може бути збільшена. Відповідно, кількість лопатей, що доходять до вихідного отвору за одну операцію, може бути збільшена, що поліпшить ефективність перемішування. Іншими словами, не існує обмежень за формою і кількістю лопатей, і їх вибір може відбуватися відповідним способом в залежності від властивостей лікарського засобу. Переважно, щоб лопаті 73 розташовувалися поблизу від елемента 5 подачі лікарського засобу в накопичувальному елементі 4. При даній конструкції, лікарський препарат, розміщений поруч з елементом 5 подачі лікарського засобу в накопичувальному елементі 4, подається в елемент 5 подачі лікарського засобу через вихідний отвір під час перемішування. Якщо елемент 7 перемішування забезпечений чотирма стрижнеподібними лопатями, як описано у варіанті здійснення вище, шляхом виготовлення кришки засипної воронки 45 (див. Фіг. 3 і 19), що закриває накопичувальний елемент 4, відносно великої товщини, з тим, щоб регулювати об'єм накопичувального елемента, перемішування і подача лікарського засобу в увігнуту ділянку 51 елемента 5 подачі лікарського засобу, що знаходиться в положенні вміщення, може проводитися більш плавно. Лічильник, пристрій якого пояснений вище, рахує числа, але може використовуватися і інший тип лічильника, наприклад, індикатор, що відображає кількість лікарського препарату, що залишилася. Крім того, в корпусі може бути передбачена наявність вологопоглинаючої речовини. Речовини, що забезпечують електропровідність (наприклад, електропровідний наповнювач, такий як вуглецева або хімічна сполука) можуть бути додані в матеріал елемента подачі лікарського засобу, накопичувального елемента, елемента перемішування, зубчатих механізмів і загубника, які контактують з лікарським препаратом або іншими елементами, для забезпечення їх електропровідності з метою викликати електростатичний витік. Треба зазначити, що така електропровідність може бути додана і іншим елементам. Номери позицій 1 Корпус 3 Кнопка початку роботи 4 Накопичувальний елемент 41 Вихідний отвір 5 Елемент подачі лікарського засобу 51 Увігнута ділянка 52 Виступ 7 Елемент перемішування 45 ФОРМУЛА ВИНАХОДУ 50 55 60 1. Порошковий інгалятор, що містить: корпус із вхідним отвором; накопичувальний елемент, передбачений в корпусі для утримування порошкоподібного лікарського препарату; елемент подачі лікарського препарату, передбачений в корпусі, причому елемент подачі лікарського препарату містить щонайменше одну увігнуту ділянку для вміщення заздалегідь визначеної кількості порошкоподібного лікарського засобу, при цьому вказана щонайменше одна увігнута ділянка здатна приймати, відносно накопичувального елемента, положення вміщення, при якому увігнута ділянка вміщує заздалегідь визначену кількість порошкоподібного лікарського засобу, що надходить з накопичувального елемента, і положення інгаляції, при якому порошкоподібний лікарський препарат може вдихатися через вхідний отвір; елемент перемішування, передбачений в накопичувальному елементі для перемішування порошкоподібного лікарського засобу, що знаходиться в накопичувальному елементі; і 9 UA 99656 C2 5 10 15 20 25 30 кнопку початку роботи, передбачену в корпусі і здатну переміщуватися між початковим положенням і робочим положенням, де кнопка початку роботи здійснює зворотно-поступальні рухи вперед і назад між початковим положенням і робочим положенням, увігнута ділянка елемента подачі лікарського засобу переміщується з положення вміщення в положення інгаляції, і елемент перемішування приводиться в дію. 2. Порошковий інгалятор за п. 1, який відрізняється тим, що елемент перемішування виконаний з можливістю обертання при зміщенні кнопки початку роботи з початкового положення в робоче положення, а увігнута ділянка елемента подачі лікарського препарату виконана з можливістю переміщення з положення вміщення в положення інгаляції при зміщенні кнопки початку роботи з робочого положення в початкове положення. 3. Порошковий інгалятор за п. 1 або 2, який відрізняється тим, що накопичувальний елемент містить вихідний отвір, через який виводиться порошкоподібний лікарський засіб, а область, що включає в себе увігнуту ділянку елемента подачі лікарського препарату, сформована так, щоб покрити вихідний отвір в положенні вміщення, і, у мірі того, як увігнута ділянка пересувається, відносним чином, з положення вміщення в положення інгаляції, внутрішня стінка вихідного отвору витісняє порошкоподібний лікарський препарат, який виходить з увігнутої ділянки. 4. Порошковий інгалятор за п. 3, який відрізняється тим, що елемент подачі лікарського препарату містить виступ, що виступає у напрямку до вихідного отвору, і виступаючий елемент йде за увігнутою ділянкою під час переміщення елемента подачі лікарського препарату. 5. Порошковий інгалятор за будь-яким з пунктів з 1 по 4, який відрізняється тим, що елемент перемішування містить обертальний стержень і множину лопатей, що відходять радіально від обертального стержня. 6. Порошковий інгалятор за п. 3 або 4, який відрізняється тим, що елемент перемішування містить обертальний стержень і множину лопатей, що відходять радіально від обертального стержня, де щонайменше одна з лопатей сконструйована так, щоб рухатися до області, яка відповідає вихідному отвору. 7. Порошковий інгалятор за будь-яким з пунктів з 1 по 6, який відрізняється тим, що елемент подачі лікарського засобу здійснює зворотно-поступальні рухи, відносно накопичувального елемента, між положенням вміщення і положенням інгаляції. 8. Порошковий інгалятор за будь-яким з пунктів з 1 по 6, який відрізняється тим, що елемент подачі лікарського засобу виконаний з можливістю переміщення між положенням вміщення і положенням інгаляції, та обертання в одному напрямку відносно накопичувального елемента. 10 UA 99656 C2 11 UA 99656 C2 12 UA 99656 C2 13 UA 99656 C2 14 UA 99656 C2 15 UA 99656 C2 16 UA 99656 C2 17 UA 99656 C2 18 UA 99656 C2 19 UA 99656 C2 20 UA 99656 C2 21 UA 99656 C2 22 UA 99656 C2 23 UA 99656 C2 24 UA 99656 C2 25 UA 99656 C2 26 UA 99656 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
