Спосіб одержання багатошарового покриття поверхні з розширеним підтримувальним шаром

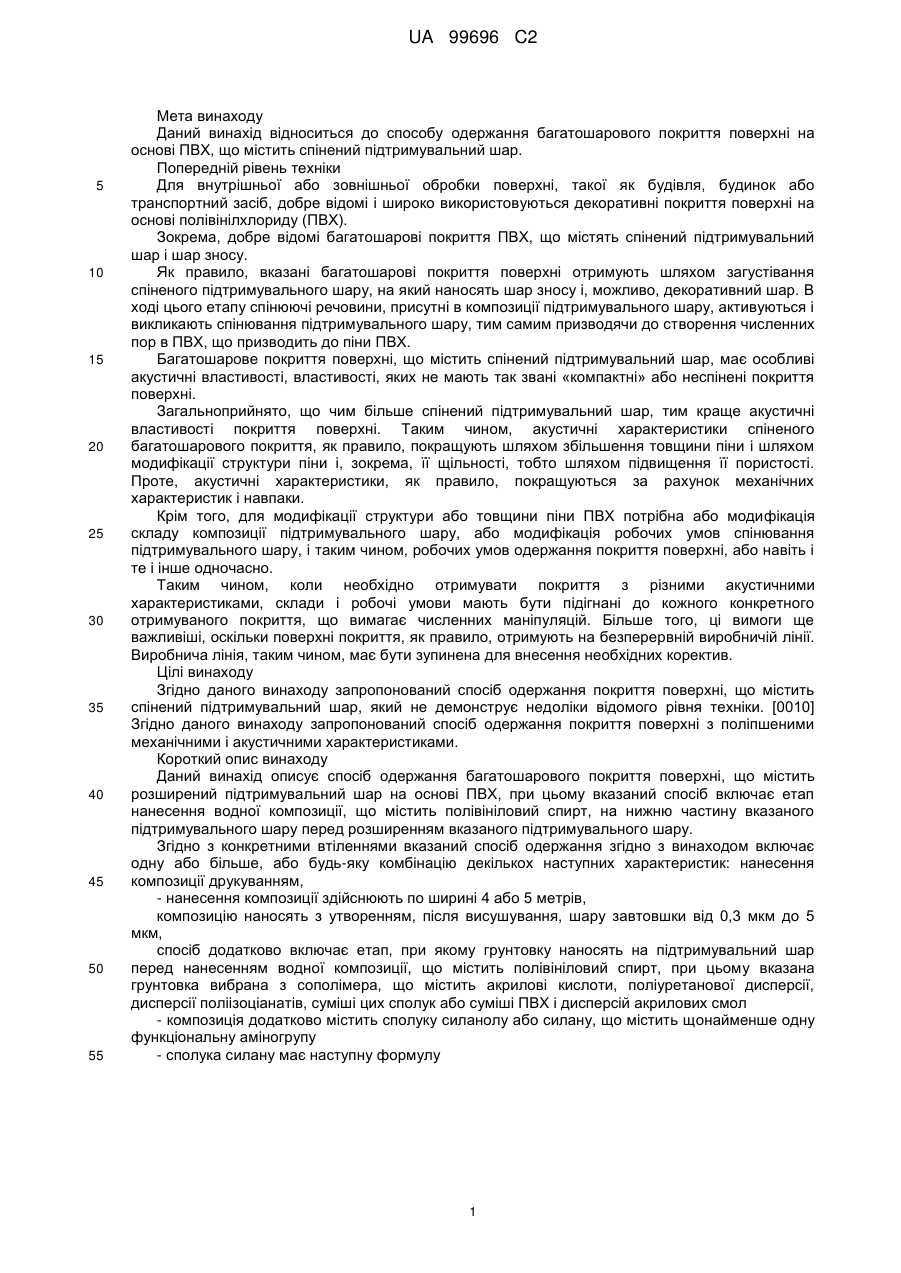

Реферат: Даний винахід належить до способу одержання багатошарового покриття поверхні, що містить розширений поверхневий шар ПВХ, при цьому вказаний спосіб включає етап нанесення водної композиції, що містить полівініловий спирт, на нижню частину вказаного підтримувального шару перед етапом розширення вказаного підтримувального шару. UA 99696 C2 (12) UA 99696 C2 UA 99696 C2 5 10 15 20 25 30 35 40 45 50 55 Мета винаходу Даний винахід відноситься до способу одержання багатошарового покриття поверхні на основі ПВХ, що містить спінений підтримувальний шар. Попередній рівень техніки Для внутрішньої або зовнішньої обробки поверхні, такої як будівля, будинок або транспортний засіб, добре відомі і широко використовуються декоративні покриття поверхні на основі полівінілхлориду (ПВХ). Зокрема, добре відомі багатошарові покриття ПВХ, що містять спінений підтримувальний шар і шар зносу. Як правило, вказані багатошарові покриття поверхні отримують шляхом загустівання спіненого підтримувального шару, на який наносять шар зносу і, можливо, декоративний шар. В ході цього етапу спінюючі речовини, присутні в композиції підтримувального шару, активуються і викликають спінювання підтримувального шару, тим самим призводячи до створення численних пор в ПВХ, що призводить до піни ПВХ. Багатошарове покриття поверхні, що містить спінений підтримувальний шар, має особливі акустичні властивості, властивості, яких не мають так звані «компактні» або неспінені покриття поверхні. Загальноприйнято, що чим більше спінений підтримувальний шар, тим краще акустичні властивості покриття поверхні. Таким чином, акустичні характеристики спіненого багатошарового покриття, як правило, покращують шляхом збільшення товщини піни і шляхом модифікації структури піни і, зокрема, її щільності, тобто шляхом підвищення її пористості. Проте, акустичні характеристики, як правило, покращуються за рахунок механічних характеристик і навпаки. Крім того, для модифікації структури або товщини піни ПВХ потрібна або модифікація складу композиції підтримувального шару, або модифікація робочих умов спінювання підтримувального шару, і таким чином, робочих умов одержання покриття поверхні, або навіть і те і інше одночасно. Таким чином, коли необхідно отримувати покриття з різними акустичними характеристиками, склади і робочі умови мають бути підігнані до кожного конкретного отримуваного покриття, що вимагає численних маніпуляцій. Більше того, ці вимоги ще важливіші, оскільки поверхні покриття, як правило, отримують на безперервній виробничій лінії. Виробнича лінія, таким чином, має бути зупинена для внесення необхідних коректив. Цілі винаходу Згідно даного винаходу запропонований спосіб одержання покриття поверхні, що містить спінений підтримувальний шар, який не демонструє недоліки відомого рівня техніки. [0010] Згідно даного винаходу запропонований спосіб одержання покриття поверхні з поліпшеними механічними і акустичними характеристиками. Короткий опис винаходу Даний винахід описує спосіб одержання багатошарового покриття поверхні, що містить розширений підтримувальний шар на основі ПВХ, при цьому вказаний спосіб включає етап нанесення водної композиції, що містить полівініловий спирт, на нижню частину вказаного підтримувального шару перед розширенням вказаного підтримувального шару. Згідно з конкретними втіленнями вказаний спосіб одержання згідно з винаходом включає одну або більше, або будь-яку комбінацію декількох наступних характеристик: нанесення композиції друкуванням, - нанесення композиції здійснюють по ширині 4 або 5 метрів, композицію наносять з утворенням, після висушування, шару завтовшки від 0,3 мкм до 5 мкм, спосіб додатково включає етап, при якому грунтовку наносять на підтримувальний шар перед нанесенням водної композиції, що містить полівініловий спирт, при цьому вказана грунтовка вибрана з сополімера, що містить акрилові кислоти, поліуретанової дисперсії, дисперсії поліізоціанатів, суміші цих сполук або суміші ПВХ і дисперсій акрилових смол - композиція додатково містить сполуку силанолу або силану, що містить щонайменше одну функціональну аміногрупу - сполука силану має наступну формулу 1 UA 99696 C2 5 10 15 20 25 30 35 40 45 де R1, R2, R3 незалежно один від одного є або гідроксильною групою, метоксигрупою, або етоксигрупою, де R4 є групою (СН2)n, n дорівнює 1, 2 або 3, і де R5 незалежно від R1, R2, R3 є воднем, лінійним або циклічним алкілом, фенілом, амідною групою або аміноетильною групою формули -C2H4-NH-R7, R7 є воднем, алкілом, фенільною групою, групою бензилу або вінілбензильною групою - сполука силану складає від 6 мас.% до 40 мас.% від маси полівінілового спирту, - композицію, що містить полівініловий спирт, наносять на нижню частину підтримувального шару і композицію, що додатково містить сполуку силану, що містить одну функціональну аміногрупу, наносять на верхню частину вказаного підтримувального шару, - спосіб додатково включає етап нанесення декоративної плівки або декоративної фарби на верхню частину вказаного підтримувального шару, - спосіб додатково включає етап нанесення захисного лаку на основі поліуретану на шар зносу. Короткий опис графічних матеріалів На Фіг. 1 схематично представлено багатошарове покриття поверхні, що містить спінений підтримувальний шар, на який нанесений бар'єрний шар. На Фіг. 2 схематично представлено друге втілення багатошарового покриття поверхні, що містить спінений підтримувальний шар і бар'єрний шар. На Фіг. 3 схематично представлено третє втілення багатошарового покриття поверхні, що містить спінений підтримувальний шар і бар'єрний шар. На Фіг. 4 схематично представлено багатошарове покриття поверхні, що містить спінений підтримувальний шар, бар'єрний шар і декоративний шар. На Фіг. 5 схематично представлено друге втілення багатошарового покриття поверхні, що містить спінений підтримувальний шар, бар'єрний шар і декоративний шар. Детальний опис винаходу Спосіб згідно даного винаходом для одержання покриття поверхні, що містить спінений підтримувальний шар 1, покриття підлоги, покриття стіни або покриття призначенного для внутрішніх поверхонь транспортного засобу, наприклад, включає етап, при якому композицію полівінілового спирту (PVOH) наносять щонайменше на нижню частину підтримувального шару 1 (Фіг. 1 і 3). Переважно, цей етап нанесення підтримувального шару відбувається або до, або після нанесення шару зносу 2, можливо, до або після нанесення декоративного шару 4, проте, і у будь-якому випадку до розширення або спінювання підтримувального шару 1. Переважно, етап нанесення композиції полівінілового спирту (PVOH) включений у безперервний спосіб одержання покриття поверхні на ширину 2 метра і 4 метра і, можливо, навіть велику ширину. Композицію наносять на шар або плівку на основі ПВХ, наприклад, за допомогою пристрою для друкування, ротогравюри або пристрою для нанесення покриття роликового типу. Композиція може бути нанесена в один шар або, можливо, у формі декількох послідовних шарів. Переважно і після висихання товщина шару, утвореного композицією полівінілового спирту, складає від 0,3 мкм до 5 мкм. Композиція полівінілового спирту переважно є водним розчином полівінілового спирту. Переважно, вода складає від 80 мас.% до 96 мас.% від загальної маси композиції. Композиція також може бути змочуючий агент, переважно поліефір-силоксан. Переважно, вказаний змочуючий агент складає від 0,4 мас.% до 1,5 мас.% від загальної маси композиції. Приклади композицій наведені в таблиці 1. Доля компонентів приведена в масових відсотках відносно маси полівінілового спирту (pсr). 50 2 UA 99696 C2 Таблиця 1 Приклади композицій Вода PVOH Змочуючий агент 5 10 1 2400,0 100,0 0 2 809,1 100,0 0 3 400,0 100,0 1,0 4 809,1 100,0 9,1 Полівініловий спирт є Elvanol® 90-50, Elvanol® 71-30, Elvanol® 70-75 фірм Dupont або Exceval HR ЗОЮ, Exceval AQ 4104 фірми Kuraray. Змочуючий агент є поліефір полідиметилсилоксан, наприклад BYK®- 307 фірм BYK або Tego® Wet 270 фірм Evonik. Як показано в таблицях 2 і 3, несподіваним виявилось, те що нанесення композиції полівінілового спирту на нижню частину (Фіг. 1), підтримувального шару 1, який є "спіненим" шаром, перед підтримувальним шаром 1, забезпечує більше розширення вказаного підтримувального шару 1. Таким чином, шляхом одержання меншої щільності можна використовувати менше матеріалу в підтримувальному шарі 1 з одержанням однакової товщини піни або в якості альтернативи товщого покриття для такої ж кількості матеріалу. Таблиця 2 Порівняння характеристик покриття поверхні, отриманого способом з попереднього рівня техніки і способом згідно даного винаходу Покриття шорсткої поверхні Загальна товщина (мм) 2 Граммаж (г/м ) Товщина шарів (мм) Шар зносу Підтримувальний шар Підтримувальний шар із скломатом Спінюючий шар Очевидна жорсткість (мН) Усадка 6 год 80C (%) Lo Ia Згинання 6 год 80°С (мм) Залишкове втискування (мм) Гнучкість CSTB Акселерометрія (дБ) Покриття нешорсткої поверхні Покриття поверхні згідно даного винаходу 3,23 1776 3,22 1770 3,69 1806 Покриття нешорсткої поверхні згідно даного винаходу 3,65 1800 0,09 0,09 0,09 0,11 0,47 0,51 0,40 0,49 0,40 0,39 0,41 0,46 2,23 2,20 2,75 2,65 351 381 220 239 0,04 0,04 0,3 0,03 0,03 0 0,05 0,10 0,7 0,06 0,10 0,7 0,27 0,24 0,22 0,28 1,95 23 2,05 24 2,51 26 2,47 27 15 3 UA 99696 C2 Таблиця 3 Порівняння характеристик покриття поверхні, отриманої способом попереднього рівня техніки і способом згідно даного винаходу Покриття поверхні 2,62 1550 0,10 0,45 0,27 1,78 361 0,04 0,08 0,9 0,12 1,69 21 Загальна товщина (мм) 2 Граммаж (г/м ) Товщина шарів (мм) Шар зносу Підтримувальний шар Підтримувальний шар із скломатом Розширюваний шар Очевидна жорсткість (мН) Усадка 6 год 80°С (%) Lo Ia Згинання 6 год 80C (мм) Залишкове втискування (мм) Гнучкість CSTB Акселерометрія (дБ) 5 10 15 20 25 30 35 Покриття поверхні згідно даного винаходу 2,67 1485 0,13 0,56 0,34 1,63 275 0,06 0,07 0,9 0,03 1,67 22 Крім того, для покритя поверхні, що містить спінений підтримувальний шар 1, загальноприйнято, що поліпшення механічних характеристик вказаного пдтримувального шару 1, особливо відносно втискування, як правило, досягають за рахунок акустичних характеристик. Проте, несподівано виявилось, що нанесення композиції полівінілового спирту на спінений підтримувальний шар 1 покращує акустичні властивості покриття поверхні, не лише шляхом збільшення товщини утворюваної піни, але також шляхом поліпшення структури піни, що отримується таким чином, при збереженні або поліпшенні механічних характеристик покриття, особливо вщносно міцності на прокол. Додатковою перевагою є те, що на безперервній виробничій лінії одержання покриття поверхні можна модифікувати структуру покриття і, таким чином, модулювати його властивості без необхідності зміни складу підтримувального шару 1 або зміни робочих умов, просто шляхом нанесення або не нанесення покриття на нижню частину підтримувального шару 1, тобто частина, яка вступатиме в контакт з поверхнею, на яку наносять покриття, з використанням композиції полівінілового спирту. Також можна модулювати властивості поверхні, на яку наносять покриття, шляхом варіювання товщини нанесення вказаної композиції. При цьому, тим самим підвищується ефективність з точки зору виробничої гнучкості, оскільки, таким чином, можна безперервно робити, на тій же виробничій лінії, покриття поверхні різної товщини і, таким чином, з різними акустичними і механічними властивостями шляхом контролю тільки за нанесенням вказаної композиції. Низька адгезія полівінілового спирту вщносно шару або плівки на основі ПВХ, зокрема, шару ПВХ, що містить неорганічні наповнювачі, не створює значних проблем. Більше того, слабка адгезія полівінілового спирту відносно підтримувального шару 1 не заважає розширенню спіненого підтримувального шару 1, що здійснюють традиційним способом на металевій стрічці і з використанням спінюючих речовин. Крім того, адгезія полівінілового спирту проте достатня для того, щоб пщтримувальний шар 1 вільно проходив по виробничій лінії, що реалізовує спосіб згідно даного винаходу. Проте, може бути корисним підвищення адгезії полівінілового спирту відносно підтримувального шару на основі ПВХ 1 так, щоб полівініловий спирт ставав невід'ємною частиною покриття поверхні і утворював бар'єрний шар 3, що перешкоджає проникненню забруднюючих речовин, присутніх на поверхні, на яку наносять покриття, наприклад забруднюючих речовин бітумної поверхні або адгезиву, використовуваного для зв'язування покриття з поверхнею. Адгезія полівінілового спирту відносно підтримувального шару 1 на основі ПВХ поліпшується шляхом застосування грунтовки, яка переважно є сополімером акрилових кислот, наприклад Neocryl® 1131 або XK151 фірми DSM, поліуретанову дисперсію, наприклад Neorez R 989 фірм DSM, дисперсію поліізоціанатів, наприклад Bayhydur® VP LS 2240, або комбінації цих з'єднань. Також можна застосовувати суміш дисперсій акрилової смоли і ПВХ. 4 UA 99696 C2 5 10 15 20 Адгезія полівінілового спирту відносно підтримувального шару 1 на основі ПВХ також може бути поліпшена шляхом використання в композиції на основі полівінілового спирту сполуки силану, вибраного з функціоналізованих сполук силанолу або силану, переважно сполук силанолу або силану, що містять щонайменше одну функціональну аміногрупу. Переважно, сполука силану має наступну хімічну формулу: де R1, R2, R3 незалежно один від одного є або гідроксильною групою, метоксигрупою, або етоксигрупою, і де R4 є групою (CH2)n, n дорівнює 1, 2 або 3, і де R5 незалежно від R1, R2, R3 є воднем, лінійним або циклічним алкілом, фенілом, амідною групою або аміноетильною групою формули -C2H4-NH-R7, R7 є воднем, алкілом, фенільною групою, групою бензилу або вінілбензильною групою. Сполука силану вибрана з групи, що складається з 3-амінопропілтриетоксисилану, 3амінопропилтриметоксисилану, аміноетиламінопропілсилантріолу, аміноетиламінопропілтриметоксисилану, N-(2-аміноетил)-3-амінопропілтриметоксисилану, N-(2аміноетил)-3-амінопропілметил-диметоксисилану, N-2-(бензиламіно)-етил-3амінопропілтриметоксисилану, N-2-(вінілбензиламіно)-етил-3-амінопропілтриметоксисилану, Nциклогексиламіно-метилметилдіетоксисилану, N-циклогексиламінометилтриетоксисилану, Nциклогексил-3-амінопропілтриметоксисилану, N-феніламінометилтриметоксисилану і 3уреідопропілтриметоксисилану, вінілбензиламіноетиламінопропіл-триметоксисилану. Переважно, функціоналізована сполука силану складає від 6 до 40 pcr (відсоток відносно полівінілового спирту). Переважно, для розширюваного шару на основі ПВХ функціоналізована сполука силану складає приблизно 12,5 pcr. Приклади композицій наведені в таблицях 4 і 5. Доля компонентів приведена в масових відсотках відносно маси полівінілового спирту (pcr). 25 Таблиця 4 Приклади композиції на основі полівінілового спирту, що містить функціоналізована сполука силану Вода PVOH Сил-1 Змочуючий агент T 809,1 100,0 0,0 9,1 5 809,1 100,0 6,0 9,1 6 809,1 100,0 12,5 9,1 7 809,1 100,0 20,0 9,1 8 809,1 100,0 30,0 9,1 9 809,1 100,0 40,0 9,1 Таблиця 5 Приклади композиції на основі полівінілового спирту, що містить функціоналізована сполука силану Вода PVOH Сил-2 Змочуючий агент 30 35 10 809,1 100,0 6,0 9,1 11 809,1 100,0 10,0 9,1 12 809,1 100,0 12,5 9,1 13 809,1 100,0 15,0 9,1 14 809,1 100,0 20,0 9,1 Полівініловий спирт є Elvanol® 90-50, Elvanol® 71-30, Elvanol® 70-75 фірм Dupont або Exceval HR ЗОЮ, Exceval AQ 4104 фірми Kuraray. Змочуючий агент є поліефір полідиметилсилоксан, наприклад BYK®- 307 фірм BYK або Tego® Wet 270 фірм Evonik. Сполука силану сил-1 є 3-амінопропилтриетоксисилан, наприклад, Z - 6011 фірми Dow Corning®. Сполука силану сил-2 є аміноетиламінопропілтриметоксисилан, наприклад Geniosil® GF9 або GF91 фірми Wacker, або Z - 6020 фірм Dow Corning®. Композицію, що містить сполука силану отримують з сумішшю, що містить від 80 мас.% до 95 мас.% води, від 5 мас.% до 20 мас.% полівінілового спирту і, можливо, від 0,4 мас.% до 1,5 5 UA 99696 C2 0 5 10 мас.% змочуючого агента. Вказану суміш спочатку нагрівають, наприклад, від 9O C до 95°С, 0 перед додаванням, в гарячому стані, наприклад, при приблизно 8O C сполука силану, що складає від 6 мас.% до 20 мас.% (pcr) відносно кількості полівінілового спирту. Композицію перемішують впродовж приблизно 60 хвилин при приблизно 95°С. Адгезію композицій, що містять функціоналізована сполука силану, відносно розширюваного шару ПВХ оцінюють шляхом нанесення композицій у формі одного шару, який сушать, наприклад, впродовж однієї хвилини при 100°С, з утворенням плівки завтовшки приблизно 1 мкм. Вказаний спосіб оцінки складається з дряпання продукту шестизубой щіткою, потім оцінки опору відшаруванню за допомогою клейкої стрічки типу TESA® 4124. Адгезія вважається хорошою, коли від субстрату не відриваються сліди плівки. Оцінка "1" означає, що адгезія хороша і оцінка "З" означає відсутність адгезії. Результати представлені в таблицях 6 і 7. Таблиця 6 Адгезія композицій з Таблиці 4 відносно спіненого підтримувального шару на основі ПВХ T Розширюваний наповнювачів підтримувальний шар ПВХ, що містить 5 6 7 8 9 3 1 1 1 1 1 Таблиця 7 Адгезія композицій з Таблиці 5 відносно спіненого підтримувального шару на основі ПВХ T Спінюючий підтримувальний шар ПВХ, що містить наповнювачі 3 15 20 10 3 11 2 12 1 13 1 14 1 Бар'єрний ефект композиції оцінювали за допомогою тесту з використанням смол, який складається з нанесенняя рідкої смоли в нижню частину багатошарового покриття поверхні, що 2 2 містить бар'єрний шар згідно даного винаходу, нанесений у вологому стані від 7 г/м до 45 г/м . Смолу залишають переміщатися впродовж одного тижня при температурі, рівній приблизно 0 7O C. Оцінку від "1" до "5" привласнюють виходячи з появи плями на верхній стороні покриття підлоги. "1" означає, що немає різниці з покриттям поверхні без смоли, оцінки від "З" до "5" означають, що покриття поверхні має колір в діапазоні від темно-коричневого до чорного. Результати представлені в таблиці 8. Таблиця 8 Бар'єрний ефект Відсутність бар'єрного шару Спінений підтримуючий шар 25 30 35 T 2 22 г/м 14 2 7 г/м 14 2 15 г/м 14 2 22 г/м 14 2 35 г/м 14 2 45 г/м 5 1 4 3 1 1 1 Спінений підтримуючий шар на основі ПВХ, який використовували в оцінці адгезії, містить 100 pcr ПВХ Pevikon® P682 і Pevikon® DP 2170, 117 pcr карбонату кальцію (Оmуа BL 20), вживаного в якості неорганічного наповнювача, 2,9 pcr спіненої речовини, азодикарбонамід (Porofor ADCL - С2), 1,38 pcr оксиду цинку (ZnO), використовуваного для зниження температури розкладання спіненої речовини, 0,7 pcr Titanium RC 82, 30,3 pcr DIHP (Jayflex 77), 26,2 pcr DIBP (Palatinol® IC) і 14,5 pcr деароматизованного вуглеводня, використовуваного в якості речовини (Exxsol D100), що зменшує в'язкість, при цьому "per" відноситься до відсотка відносно кількості ПВХ. Композиція, що містить функціоналізовану сполуку силану, згідно з першим втіленням даного винаходу може бути нанесена на нижню частину підтримувального шару 1 так, щоб покращувати розширення пщтримувального шару 1 і утворювати бар'єрний шар 3 (Фіг. 1,3-5). Проте, згідно з другим втіленням даного винаходу, композиція, що містить функціоналізовану сполуку силану, також може бути нанесена на верхню частину підтримувального шару 1, частина, на яку буде нанесений шар зносу 2 (Фіг. 2, 3 і 5), і, можливо, 6 UA 99696 C2 5 10 15 може бути нанесений декоративний шар 4 (Фіг. 4 і 5), при цьому вказаний декоративний шар 4 є будь-яким відповідним шаром, переважно, фарбою або плівкою, що містить один або більше декоративних візерунків. Згідно з цим другим втіленням даного винаходу, композиція утворює бар'єрний шар 3, що захищає від збільшення забруднюючих речовин, присутніх в підтримувальному шарі 1, наприклад, пігментів переробленого ПВХ, які могли бути використані в композиції підтримувального шару 1. Переважно, композицію наносять з утворенням бар'єрного шару завтовшки щонайменше вщ 4 мкм до 5 мкм. [0047] Переважно, композицію, що містить функціоналізовану сполуку силану, наносять у вологому стані на підтримувальний шар 2 2 2 2 в кількості від 15 г/м до 45 г/м ' переважно приблизно 22 г/м або приблизно 35 г/м Переважно, спосіб одержання згідно даного винаходу також може включати етап, при якому на шар зносу 2 наносять декоративний шар. Переважно, спосіб одержання згідно даного винаходу також може включати етап, при якому на шар зносу 2 наносять захисний лак на основі поліуретану, наприклад. Позначення: 1 : Розширений пдтримувальний шар 2 : Шар зносу 3 : Бар'єрний шар 4 : Декоративний шар ФОРМУЛА ВИНАХОДУ 20 25 30 35 1. Спосіб одержання багатошарового покриття поверхні, що містить розширений підтримувальний шар на основі ПВХ, при цьому вказаний спосіб включає етап нанесення водної композиції, що містить полівініловий спирт, на нижню частину вказаного підтримувального шару (1) перед розширенням вказаного підтримувального шару (1). 2. Спосіб за п. 1, який відрізняється тим, що нанесення композиції здійснюють шляхом друкування. 3. Спосіб за п. 1 або 2, який відрізняється тим, що нанесення композиції здійснюють по ширині 4 або 5 метрів. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що композицію наносять з утворенням, після висушування, шару завтовшки від 0,3 до 5 мкм. 5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що додатково включає етап, при якому грунтовку наносять на підтримувальний шар (1) перед нанесенням водної композиції, що містить полівініловий спирт, при цьому вказана грунтовка вибрана з співполімеру, що містить акрилові кислоти, поліуретанової дисперсії, дисперсії поліізоціанатів, суміші цих сполук або суміші ПВХ і дисперсій акрилових смол. 6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що композиція додатково містить сполуку силанолу або силану, що містить щонайменше одну функціональну аміногрупу. 7. Спосіб за п. 6, в якому сполука силану має наступну формулу: R1 R2 40 45 50 55 Si R4 N H R5 R3 , де R1, R2, R3 незалежно один від одного є або гідроксильною групою, метоксигрупою, або етоксигрупою, і де R4 є групою (СН2)n, n дорівнює 1, 2 або 3, і де R5 незалежно від R1, R2, R3 є воднем, лінійним або циклічним алкілом, фенілом, амідною групою або аміноетильною групою формули -C2H4-NH-R7, R7 є воднем, алкілом, фенільною групою, групою бензилу або вінілбензильною групою. 8. Спосіб за п. 6 або 7, який відрізняється тим, що сполука силану складає від 6 до 40 мас. % від загальної маси полівінілового спирту. 9. Спосіб за п. 6 або 8, який відрізняється тим, що композицію, що містить полівініловий спирт, наносять на нижню частину підтримувального шару (1) і композицію, що додатково містить сполуку силану, що містить одну функціональну аміногрупу, наносять на верхню частину вказаного підтримувального шару (1). 10. Спосіб за будь-яким з пп. 1-9, який відрізняється тим, що додатково включає етап нанесення декоративної плівки або декоративної фарби на верхню частину вказаного підтримувального шару (1). 11. Спосіб за будь-яким з пп. 1-10, який відрізняється тим, що додатково включає етап нанесення захисного лаку на основі поліуретану на шар зносу (2). 7 UA 99696 C2 8 UA 99696 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
