Кришка, виконана з можливістю повторного закриття контейнера, зокрема паперового стаканчика

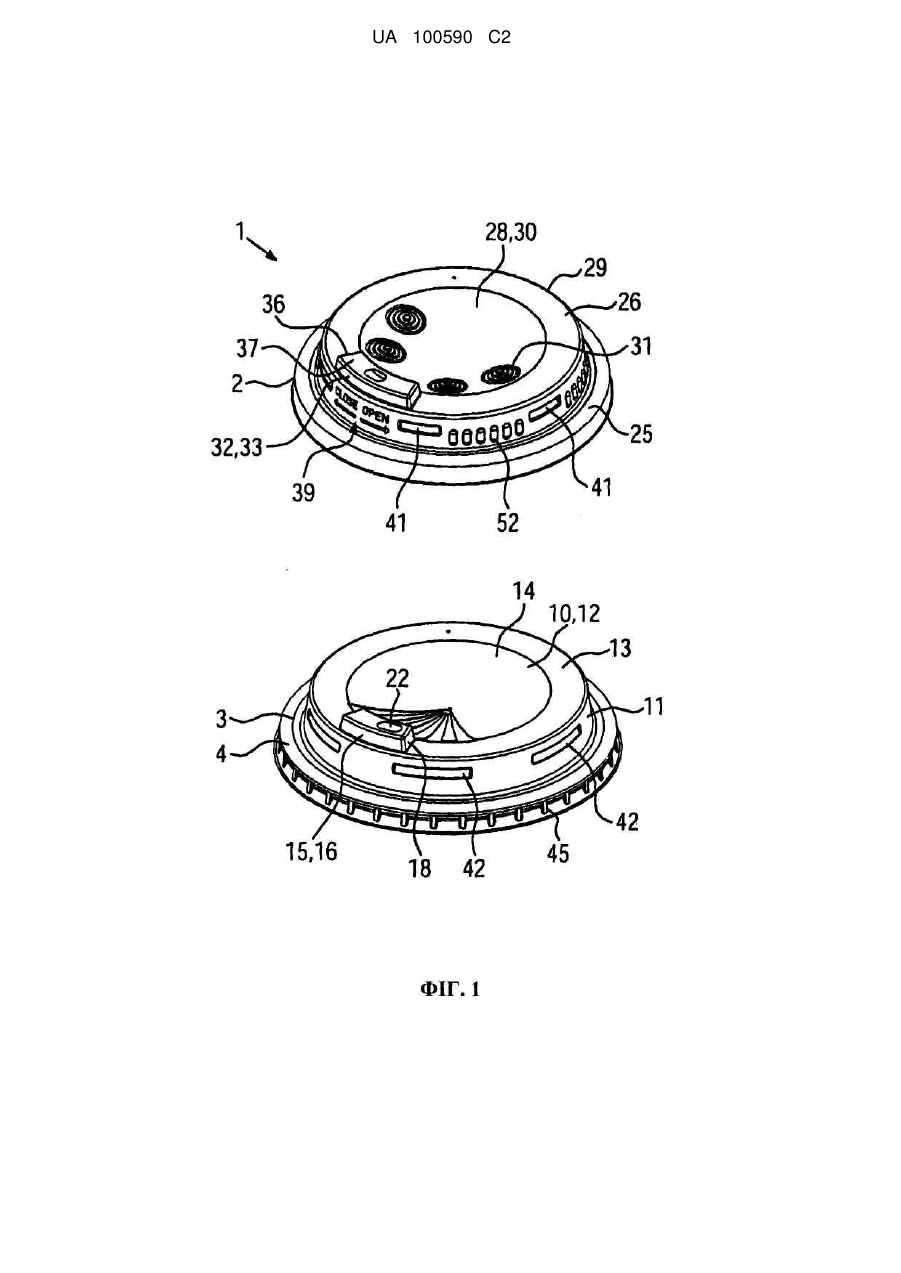

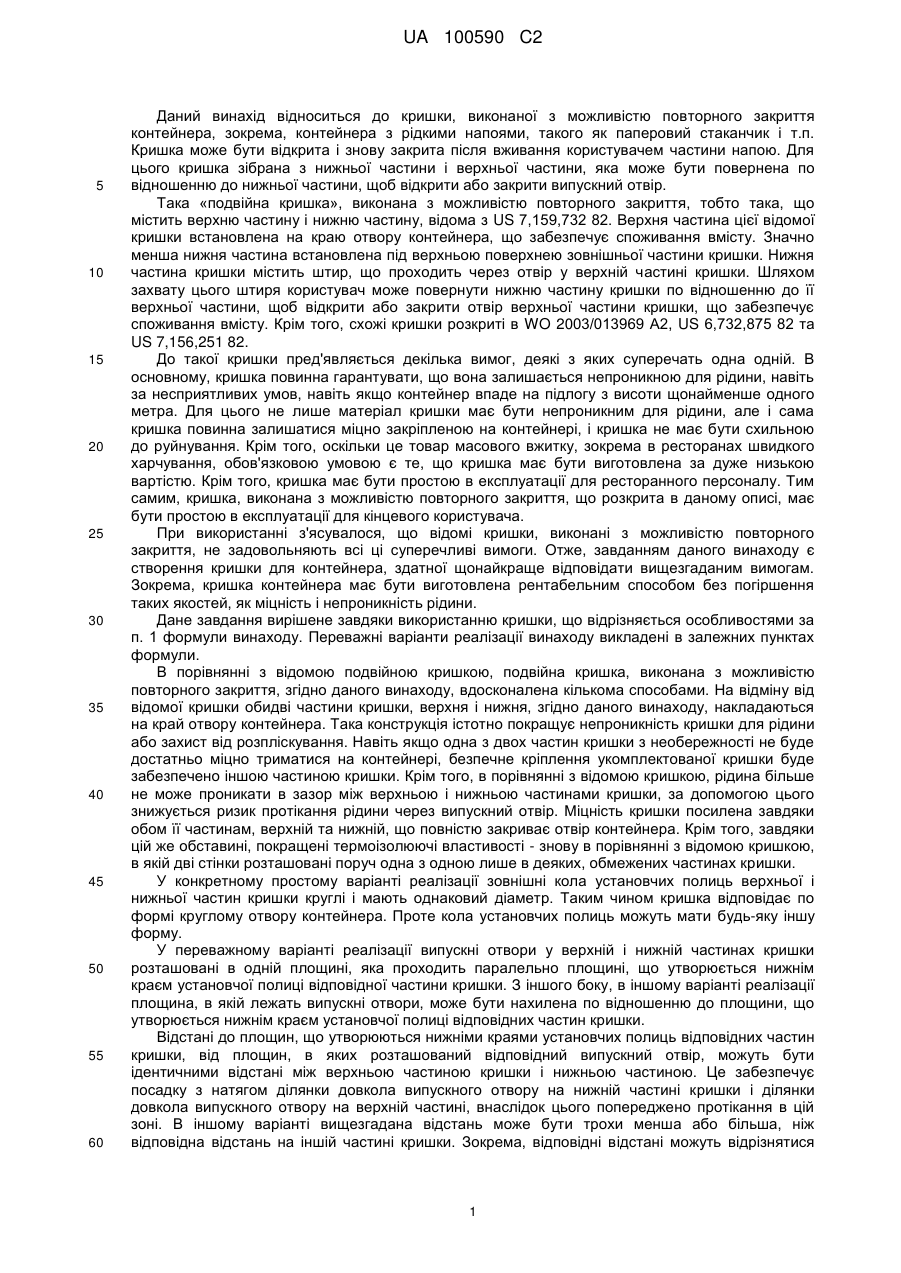

Реферат: Винахід належить до кришки (1) для контейнера, зокрема до кришки для контейнера для напоїв, такого як паперовий стаканчик. Кришка (1) знімним чином встановлюється на краю отвору контейнера. Кришка містить нижню частину (3) з внутрішнім випускним отвором (22) і верхню частину (2) із зовнішнім випускним отвором (38). У зібраному положенні верхня частина (2) встановлена з можливістю повороту відносно нижньої частини (3) щонайменше між двома положеннями, в одному положенні випускні отвори (22, 38) один з одним збігаються, а в іншому положенні відсутнє будь-яке накладення. Кришка (1) відрізняється тим, що її нижня частина (3) містить сформовану по колу установчу полицю (4) для установки на край отвору контейнера, і верхня частина (2) містить сформовану по колу установчу полицю (25) для накладення на установчу полицю (4) нижньої частини (3) кришки. UA 100590 C2 (12) UA 100590 C2 UA 100590 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до кришки, виконаної з можливістю повторного закриття контейнера, зокрема, контейнера з рідкими напоями, такого як паперовий стаканчик і т.п. Кришка може бути відкрита і знову закрита після вживання користувачем частини напою. Для цього кришка зібрана з нижньої частини і верхньої частини, яка може бути повернена по відношенню до нижньої частини, щоб відкрити або закрити випускний отвір. Така «подвійна кришка», виконана з можливістю повторного закриття, тобто така, що містить верхню частину і нижню частину, відома з US 7,159,732 82. Верхня частина цієї відомої кришки встановлена на краю отвору контейнера, що забезпечує споживання вмісту. Значно менша нижня частина встановлена під верхньою поверхнею зовнішньої частини кришки. Нижня частина кришки містить штир, що проходить через отвір у верхній частині кришки. Шляхом захвату цього штиря користувач може повернути нижню частину кришки по відношенню до її верхньої частини, щоб відкрити або закрити отвір верхньої частини кришки, що забезпечує споживання вмісту. Крім того, схожі кришки розкриті в WO 2003/013969 А2, US 6,732,875 82 та US 7,156,251 82. До такої кришки пред'являється декілька вимог, деякі з яких суперечать одна одній. В основному, кришка повинна гарантувати, що вона залишається непроникною для рідини, навіть за несприятливих умов, навіть якщо контейнер впаде на підлогу з висоти щонайменше одного метра. Для цього не лише матеріал кришки має бути непроникним для рідини, але і сама кришка повинна залишатися міцно закріпленою на контейнері, і кришка не має бути схильною до руйнування. Крім того, оскільки це товар масового вжитку, зокрема в ресторанах швидкого харчування, обов'язковою умовою є те, що кришка має бути виготовлена за дуже низькою вартістю. Крім того, кришка має бути простою в експлуатації для ресторанного персоналу. Тим самим, кришка, виконана з можливістю повторного закриття, що розкрита в даному описі, має бути простою в експлуатації для кінцевого користувача. При використанні з'ясувалося, що відомі кришки, виконані з можливістю повторного закриття, не задовольняють всі ці суперечливі вимоги. Отже, завданням даного винаходу є створення кришки для контейнера, здатної щонайкраще відповідати вищезгаданим вимогам. Зокрема, кришка контейнера має бути виготовлена рентабельним способом без погіршення таких якостей, як міцність і непроникність рідини. Дане завдання вирішене завдяки використанню кришки, що відрізняється особливостями за п. 1 формули винаходу. Переважні варіанти реалізації винаходу викладені в залежних пунктах формули. В порівнянні з відомою подвійною кришкою, подвійна кришка, виконана з можливістю повторного закриття, згідно даного винаходу, вдосконалена кількома способами. На відміну від відомої кришки обидві частини кришки, верхня і нижня, згідно даного винаходу, накладаються на край отвору контейнера. Така конструкція істотно покращує непроникність кришки для рідини або захист від розпліскування. Навіть якщо одна з двох частин кришки з необережності не буде достатньо міцно триматися на контейнері, безпечне кріплення укомплектованої кришки буде забезпечено іншою частиною кришки. Крім того, в порівнянні з відомою кришкою, рідина більше не може проникати в зазор між верхньою і нижньою частинами кришки, за допомогою цього знижується ризик протікання рідини через випускний отвір. Міцність кришки посилена завдяки обом її частинам, верхній та нижній, що повністю закриває отвір контейнера. Крім того, завдяки цій же обставині, покращені термоізолюючі властивості - знову в порівнянні з відомою кришкою, в якій дві стінки розташовані поруч одна з одною лише в деяких, обмежених частинах кришки. У конкретному простому варіанті реалізації зовнішні кола установчих полиць верхньої і нижньої частин кришки круглі і мають однаковий діаметр. Таким чином кришка відповідає по формі круглому отвору контейнера. Проте кола установчих полиць можуть мати будь-яку іншу форму. У переважному варіанті реалізації випускні отвори у верхній і нижній частинах кришки розташовані в одній площині, яка проходить паралельно площині, що утворюється нижнім краєм установчої полиці відповідної частини кришки. З іншого боку, в іншому варіанті реалізації площина, в якій лежать випускні отвори, може бути нахилена по відношенню до площини, що утворюється нижнім краєм установчої полиці відповідних частин кришки. Відстані до площин, що утворюються нижніми краями установчих полиць відповідних частин кришки, від площин, в яких розташований відповідний випускний отвір, можуть бути ідентичними відстані між верхньою частиною кришки і нижньою частиною. Це забезпечує посадку з натягом ділянки довкола випускного отвору на нижній частині кришки і ділянки довкола випускного отвору на верхній частині, внаслідок цього попереджено протікання в цій зоні. В іншому варіанті вищезгадана відстань може бути трохи менша або більша, ніж відповідна відстань на іншій частині кришки. Зокрема, відповідні відстані можуть відрізнятися 1 UA 100590 C2 5 10 15 20 25 30 35 40 45 50 55 одна від одної товщиною матеріалу нижньої частини кришки, внаслідок чого забезпечується, що нижня частина кришки може залишатися в плоскому контакті з верхньою частиною довкола випускних отворів. Міцність кришки може бути забезпечена її верхньою частиною і її нижньою частиною, що містить куполоподібну ділянку. Переважно, верхня частина кришки і нижня частина кришки містять спільні направляючі, що виконують дві корисні функції. По-перше, направляючі пристосовані для установки верхньої частини на нижній з можливістю повороту. По-друге, вони виконують функцію утримування верхньої частини і нижньої частини в зібраному положенні завдяки створенню сили, що перешкоджає розчіпленню верхньої частини від нижньої частини. Наприклад, направляючі можуть містити, щонайменше, один виступаючий язичок на одній з двох частин, і кожен язичок сполучений і взаємодіє з канавкою на іншій частині. При повороті верхньої частини язички можуть ковзати всередині канавок. Переважними місцями для розміщення направляючих є установчі полиці двох частин кришки і суміжні бічні частини куполоподібної ділянки частин кришки. У даному варіанті винаходу язички коротші за відповідні канавки, і поворот верхньої частини відносно нижньої обмежується, щонайменше, одним язичком, зупиненим на кінцях відповідної канавки. Така зупинка повороту верхньої частини кришки полегшує користувачеві маніпулювання з кришкою, оскільки він отримує контактний зворотній зв'язок, коли поворот верхньої частини кришки досягне одного з кінцевих положень. Крім того, кришка може бути додатково вдосконалена замикаючими кнопками або виступами, виконаними на внутрішній стороні установчої полиці нижньої частини кришки для замикання нижньої частини кришки на краю отвору контейнера. Зокрема, замикаючі кнопки можуть бути пристосовані для посадки із замиканням установчої полиці нижньої частини на контейнер. Крім того, замість окремих замикаючих кнопок установча полиця нижньої частини може містити замикаючий виступ вище за його повне внутрішнє коло. Якщо виконані замикаючі кнопки, сусідні кнопки можуть бути відокремлені один від одного перемичками, виступаючими із зовнішньої поверхні нижньої частини. Ці перемички можуть полегшити посадку верхньої частини кришки на нижню в процесі збирання кришки, оскільки верхня частина може ковзати по перемичках. Крім того, перемички збільшують міцність установчої полиці нижньої частини кришки. Верхня поверхня нижньої частини кришки може мати увігнуту форму, яка забезпечує дві переваги. По-перше, увігнута форма може призводити до збільшення повітряного зазору між верхньою і нижньою частинами кришки, внаслідок цього покращуються теплоізолюючі властивості кришки. По-друге, увігнута форма може полегшити збирання рідини, що просочилася в зазор між верхньою і нижньою частинами кришки. Переважно у верхній поверхні нижньої частини кришки виконаний краплинний отвір, щоб забезпечити повернення рідини, що збирається між верхньою і нижньою частинами кришки, в контейнер і таким чином знизити ризик протікання. З метою подальшого вдосконалення даної функції, на верхній поверхні нижньої частини кришки можуть бути виконані дренажні канали, що проходять до краплинного отвору. Зокрема, ці дренажні канали можуть проходити від ділянки довкола випускного отвору у напрямку до краплинного отвору. За необхідності на зовнішній поверхні верхньої частини кришки можуть бути виконані виступаючі ребра. Ці ребра можуть полегшити користувачеві маніпулювання кришкою, зокрема, забезпечити простіший захват і поворот верхньої частини кришки на нижній. Крім того, ребра можуть гарантувати, що безліч кришок не будуть дуже щільно складені стопою. Ця так звана «розкріпна» властивість полегшує відділення однієї кришки від іншої, завдяки чому полегшується робота з кришкою для ресторанного персоналу. Випробування показали, що буде переважним виконати ребра групами по декілька ребер з метою надати користувачеві велику площу для захвату. Якщо на верхній частині кришки виконані язички, переважно ребра можуть бути виконані на ділянках між язичками. У переважному варіанті реалізації випускні отвори на верхній частині кришки і на нижній частині кришки розташовані на виступі, який виступає відносно інших ділянок відповідної частини кришки. Зокрема, виступ може виступати в осьовому направленні з залишеної частини верхньої поверхні кришки. Виступ допоможе користувачеві ідентифікувати місце розташування випускного отвору, навіть якщо воно закрите. Більш того, користувачеві буде значно простіше пити з контейнера, якщо випускний отвір сформований на такому виступі. 2 UA 100590 C2 5 10 15 20 25 30 35 40 45 50 55 Переважно, що виступ має в перетині дугоподібну форму. Дана кругла дуга має бути зігнута довкола центру повороту верхньої частини кришки відносно нижньої, за допомогою цього забезпечується, що при повороті верхньої частини кришки виступ на верхній частині надійно направлений на виступ на нижній частині. У конкретному варіанті реалізації виступ на верхній частині кришки по колу довший, ніж виступ на нижній частині, і поворот верхньої частини відносно нижньої обмежується виступом на нижній частині кришки, що зачіпляється за внутрішні краї виступу на верхній частині кришки. Таким чином, користувач отримає сильний контактний зворотній зв'язок, якщо верхня частина кришки при повороті досягне одного з двох кінцевих положень. Переважно, кут повороту, обмежений виступами, по суті відповідає куту повороту, заданому розташуванням язичків у канавках. Завдяки тому, що виступи і взаємодіючі язички і канавки розташовані по відношенню один до одного в правильному положенні по колу, поворот верхньої частини кришки буде зупинений в обох напрямах за допомогою декількох засобів обмеження. В цілях істотного удосконалення теплоізолюючих властивостей кришки може бути сформований повітряний зазор, щонайменше, на частині ділянки між верхньою і нижньою частинами кришки в її зібраному положенні. Зокрема, такий повітряний зазор може бути розташований вище головної частини на даній ділянці. Зокрема, в з'єднанні з подвійною стінкою контейнера кришка, зконфігурована таким чином, може надійно запобігати охолодженню рідини в контейнері. В той же час така конфігурація запобігає контакту зовнішньої поверхні верхньої частини кришки з гарячою рідиною (наприклад, чаєм, кавою і т.п.), що знаходиться всередині контейнера, і тому вона не буде занадто гарячою для того, щоб користувач міг до неї доторкнутися. Найкращих теплоізолюючих властивостей може бути досягнуто, якщо в зібраному положенні верхня і нижня частини кришки стикаються одна з одною лише в області установчих полиць, в області виступів і в області взаємодіючих язичків і канавок. Далі буде представлено опис переважних і найкращих варіантів реалізації із посиланнями на додані креслення, на яких: на фіг. 1 показаний перспективний вигляд частин кришки згідно даного винаходу в розібраному положенні, на фіг. 2 показаний частковий вертикальний розріз верхньої і нижньої частин кришки згідно першому варіанту реалізації даного винаходу в їх зібраних положеннях, на фіг. 3 показаний частковий вертикальний розріз верхньої і нижньої частин кришки згідно другому варіанту реалізації в їх зібраних положеннях, на фіг. 4 показаний частковий вертикальний розріз верхньої і нижньої частин кришки згідно третьому варіанту реалізації в їх зібраних положеннях, на фіг. 5 показаний частковий вертикальний розріз верхньої і нижньої частин кришки згідно першого або другого варіанту реалізації в положенні випускних отворів, на фіг. 6 у збільшеному вигляді показана верхня поверхня нижньої частини кришки і на фіг. 7 показані дві складені в стопку кришки в зібраному положенні. На всіх кресленнях однакові елементи позначені однаковими номерами. На фіг. 1 показаний перспективний вигляд варіанту реалізації кришки 1 згідно даного винаходу. Кришка 1 містить верхню частину 2 і нижню частину 3, які показані на фіг. 1 в своєму розібраному положенні. Нижня частина 3 містить сформовану по колу установчу полицю 4, за допомогою якої нижня частина 3, зі встановленою на ній верхньою частиною 2 або без неї, може бути встановлена на краю контейнера, зокрема, контейнера для напою, такого як паперовий стаканчик. Відносно деталей такої установки слід звернути увагу, наприклад, на документи ЕР 1787 916 A1 або ЕР 1367 001 A1, хоча в цих документах розкриті агрегатовані кришки, не виконані з можливістю повторного закриття. Як детальніше показано на фіг. 2-4, установча полиця 4 нижніх частини 3 кришки містить (за необхідності) горизонтальну ділянку 5, зігнуту ділянку 6, що відповідає кривизні закрученого краю паперового стаканчика (не показаний), звуження 7, розташоване на меншій радіальній відстані від центральної осі нижньої частини 3 кришки, ніж остання частина зігнутої ділянки (дане звуження 7 призначене для посадки із замиканням нижче краю отвору контейнера), похила ділянка 8 і нижня горизонтальна ділянка 9. Окрім установчої полиці 4 нижня частина 3 кришки містить центральну куполоподібну ділянку 10 з бічною стінкою 11 і верхньою поверхнею 12. Верхня поверхня 12 містить по суті горизонтальну кільцеву ділянку 13. Кільцева ділянка 13 оточує увігнуту або вдавлену ділянку 14 верхньої поверхні 12. 3 UA 100590 C2 5 10 15 20 25 30 35 40 45 50 55 60 Виступ 15 видається з кільцевої ділянки 13 верхньої поверхні 12. На вигляді зверху виступ 15 має форму ділянки круглої дуги, центрованої по осі А симетрії нижньої частини 3. Виступ 15 містить зовнішню бічну стінку 16, протилежну внутрішню бічну стінку 17 (показана на фіг. 6), перший торець 18, другий торець 19 (показаний на фіг. 6) і верхню стінку 20. Верхня стінка 20 по суті плоска і містить першу закриту ділянку 21 і другу ділянку з випускним отвором 22. Верхня частина 2 кришки містить іншу установчу полицю 25. Як показано на фіг. 6-7, установча полиця 25 виконана з можливістю накладення на установчу полицю 4 нижньої частини 3 кришки в зібраному положенні кришки 1. Окрім установчої полиці 25 верхня частина 2 кришки містить центральну куполоподібну ділянку 26, профіль якої, по суті, збігається з профілем куполоподібної ділянки 10 на нижній частині 3 кришки. Зокрема, куполоподібна ділянка 26 верхньої частини 2 містить бічну стінку 27 і верхню поверхню 28. Верхня поверхня 28 містить, по суті, горизонтальну кільцеву ділянку 29, довколишню круглу увігнуту або втиснуту ділянку 30. Увігнута ділянка 30 містить безліч випуклих, оборотних ділянок 31. Ці випуклі ділянки можуть бути вдавлені і таким чином перетворені ресторанним персоналом в увігнуті ділянки для того, щоб показати, який напій знаходиться в контейнері, закритому кришкою 1. Подібно до кільцевої ділянки 13 нижньої частини 3 кришки, кільцева ділянка 29 верхньої частини 2 кришки містить виступ 32. Як показано на вигляді зверху, виступ 32 в перетині має форму круглої дуги. Виступ 32 містить зовнішню бічну стінку 33 і протилежну внутрішню бічну стінку 34, причому обидві стінки зігнуто довкола осі симетрії верхньої частини 2, тобто осі А повороту верхньої частини 2 відносно нижньої частини 3. Крім того, виступ 32 містить перший торець 35, протилежний другий торець 36 і верхню стінку 37. Верхня стінка 37, по суті, плоска і горизонтальна. У її центральній частині виконаний випускний отвір 38, формою і розміром ідентичний випускному отвору 22 нижньої частини 3. Як нижче детально розглянуто із посиланнями на фіг. 5, виступ 32 верхньої частини 2 конфігурований для того, щоб бути щільно посадженим на виступ 15 нижньої частини 3, внаслідок зовнішні бічні стінки 16 і 33, внутрішні бічні стінки 17 і 36, верхні стінки 20 і 37, відповідно, знаходяться в постійному плоскому контакті. Проте по колу виступ 32 верхньої частини 2 довший, ніж виступ 15 нижньої частини 3. Це дозволяє повертати верхню частину 2 відносно нижньої частини 3 між двома положеннями, в якому або перші торці 18, 35, або другі торці 19, 36 упираються один в одного. Таким чином, торці 18, 19 виступу 15 нижньої частини 3 діють як кінцеві обмежувачі при повороті верхньої частини 2. В той же час зігнутий виступ 15 нижньої частини 3 діє як направляюча, щоб направляти зігнутий виступ 32 верхньої частини 2 кришки, таким чином управляючи поворотом верхньої частини 2 кришки на нижній частині 3. При такому повороті нижня частина З залишається у фіксованому положенні на контейнері, а верхня частина 2 обертається відносно контейнера і нижньої частини 3. При повороті в першому кінцевому положенні верхньої частини 2 кришки, тобто коли перші торці 18, 35 виступів 15, 32 стикаються один з одним, випускний отвір 38 у верхній частині 2 зупиняється навпроти закритої ділянки 21 верхньої стінки 20 виступу 15 на нижній частині 3. Зокрема, в такому положенні відсутнє накладення між випускними отворами 22, 38. Отже, кришка 1 повністю закрита, і рідина не може витікати з контейнера через кришку 1. З даного першого положення верхню частину 2 можна обернути проти годинникової стрілки відносно нижньої частини 3 для переводу кришки 1 із закритого стану у відкритий, як показано за допомогою відповідного індикатора 39 «закрити/відкрити» на бічній стінці 27 на верхній частині 2. У такому другому кінцевому положенні, тобто коли другі торці 19, 36 виступів 15, 32 стикаються один з одним, випускні або забезпечуючі споживання отвори 22, 38 двох частин 2, 3 поєднані один з одним. Оскільки випускні отвори 22, 38 мають однакову форму і розміри, результуючий отвір, що забезпечує споживання крізь кришку 1, має таку ж форму і розмір, як і кожний випускний отвір 22 або 38. Тепер користувач може споживати напій з контейнера через результуючий отвір, що забезпечує споживання. Отже, кришка 1 може бути знову переведена в закрите положення поворотом верхньої частини 2 кришки за годинниковою стрілкою відносно нижньої частини 3. Коли дві частини 2 і 3 кришки знаходяться в своїх зібраних положеннях, як показано на фіг. 2-5, поворот верхньої частини 2 на нижній частині 3 далі направляється за допомогою направляючих 40, розташованих на обох частинах 2 і 3. У першому варіанті реалізації, як показано на фіг. 1 і 2, направляючі 40 сформовані на бічних поверхнях 11, 27 куполоподібних ділянок 10, 26 двох частин 2, 3 кришки. У цьому варіанті направляючі 40 містять безліч розташованих на відстані поглиблень або язичків 41, виступаючих всередині з бічної стінки 27 куполоподібної ділянки 26 верхньої частини 2. Дані язички 41 знаходяться у взаємодії з відповідними поглибленнями або канавками 42 на бічній поверхні 11 куполоподібної ділянки 10 4 UA 100590 C2 5 10 15 20 25 30 35 40 45 50 55 60 нижньої частини 3. Дані канавки 42 є увігнутими всередину з бічної поверхні 11, і їх кількість відповідає кількості язичків 41 на верхній частині 2. Як показано на фіг. 1, язички 41 коротші, ніж відповідні канавки 42. Це дозволяє язичкам 41 ковзати в канавках 42 до тих пір, доки вони не досягнуть одного з двох кінців канавок 42, який перешкоджає подальшому повороту верхньої частини 2 відносно нижньої частини 3. Переважно, що ковзаючі направляючі 40 і виступи 15, 32 двох частин 2, 3 пристосовані для того, щоб разом забезпечувати однаковий кут повороту верхньої частини 2 відносно нижньої частини 3. Для цього язички 41 і канавки 42 розташовані таким чином і мають такі розміри, що язички 41 впираються в перший кінець відповідних канавок 42, коли два перші торці 18, 35 виступів 15, 32 стикаються, і впираються в протилежний кінець канавок 42, коли два інші торці 19, 36 виступів 15, 32 взаємодіють один з одним. Додатково до управління поворотом верхньої частини 2 на нижній частині З направляючі 40 виконують другу функцію, а саме, допомагають утримувати дві частини 2, 3 кришки в їх зібраних положеннях. Для цього язички 41 пристосовані замикатися в канавках 42, коли нижня частина 3 притиснута до верхньої частини 2. У другому варіанті реалізації, як показано на фіг. 3, розташування і орієнтація язичків 41 і канавок 42 зворотні. У цьому варіанті реалізації язички 41 розташовані на нижній частині 3, виступають назовні з бічної поверхні 11 куполоподібної ділянки 10. Вони взаємодіють з канавками 42 на внутрішній поверхні бічної стінки 27 куполоподібної ділянки 26 верхньої частини 2. У третьому варіанті реалізації, як показано на фіг. 4, ковзаючі направляючі 40 задані виступати всередину конструктивним елементом 43 на установчій полиці 25 верхньої частини 2, взаємодіючим з виступаючим всередину конструктивним елементом 7 на установчій полиці 4 нижньої частини 3. У кожному з даних варіантів ковзаючі направляючі 40 служать як для того, щоб направляти поворот верхньої частини 2 на нижній частині 3, так і для того, щоб утримувати разом дві частини 2, 3 кришки в їх зібраних положеннях за допомогою посадки із замиканням. З іншого боку, готова кришка 1 може бути встановлена з можливістю від'єднання на краю отвору контейнера. Зокрема, конструктивний елемент 7 на установчій полиці 4 нижньої частини 3 відповідає безлічі рівновіддалених кнопок, що зачіплюються, 44 на внутрішній стороні установчої полиці 4. Ці кнопки, що зачіплюються, 44 забезпечують посадку із замиканням під зігнутим або закрученим обідком краю отвору на контейнері, утримуючи обідок на зігнутій ділянці 6 установчої полиці 4. Як показано на фіг. 1 і 2, між замикаючими кнопками 44 виконані перемички 45. Ці перемички 45 виступають на зовнішній поверхні установчої полиці 4. Вони збільшують міцність полиці 4 і полегшують ковзання верхньої частини 2 кришки по нижній частині 3, коли обидві частини 2 і 3 переведені в свої зібрані положення. На фіг. 5 показаний частковий розріз зібраної кришки 1 в області виступів 15, 32. Як вище розглядалося, виступи 15, 32 зконфігуровані таким чином і мають розміри для того, щоб їх зовнішні бічні стінки 16, 33, їх внутрішні бічні стінки 17, 34 і їх верхні стінки 20, 37 знаходилися в постійному плоскому контакті, відповідно. Таким чином, виступ 15 на нижній частині 3 кришки може діяти як направляюча, підтримуюча виступ 32 на верхній частині 2 кришки, для того, щоб направляти поворот верхньої частини 2. В той же час плоский контакт поверхонь перешкоджає проникненню рідини між виступами 15, 32, зокрема, між їх верхніми стінками 20, 37. Проте, оскільки ділянка довкола випускного отвору 22 нижньої частини 3 ізольована, попереджене небажане протікання рідини, і кришка 1 в зібраному вигляді захищена від розпліскування, коли закрито випускний отвір 22 нижньої частини 3. Плоский контакт верхніх стінок 20, 37 виступів 15, 32 досягається завдяки розташуванню обох верхніх стінок 20, 37 в одній площині, по суті, на одній і тій же відстані D від нижніх країв або нижніх горизонтальних ділянок 9 відповідних установчих полиць 4, 25. Оскільки, як показано на фіг. 5, нижня горизонтальна ділянка 46 верхньої частини 2 лежить на нижній горизонтальній ділянці 9 нижньої частині 3, обидві верхні стінки 20, 37 виступів 15, 32 лежать на одній і тій же відстані D від площини, що утворюється нижніми краями відповідних частин 2, 3 кришки. Отже, може бути досягнутий високий ступінь захисту від розпліскування, якщо верхні стінки 20, 37 виступів 15, 32 посаджені з накладенням, а верхня стінка 20 виступу 15 нижньої частини З кришки постійно притиснута до верхньої стінки 37 верхньої частини 2. Слід звернути увагу на те, що в різних варіантах реалізації площина, що містить обидві верхні стінки 20, 37 може бути нахилена до площини, що утворюється нижніми краями 9, 46 установчих полиць відповідних частин 2, 3 кришки, не погіршуючи захищеність від розпліскування пропонованої кришки 1. Як показано на вертикальних розрізах на фіг. 2-5, верхня і нижня частини 2, 3 стикаються одна з одною лише на нижніх горизонтальних ділянках 9, 46 установчих полиць 4, 25 виступів 5 UA 100590 C2 5 10 15 20 25 30 35 15, 32 і на ковзаючих направляючих 40. На всіх останніх ділянках, тобто вище за головну частину вертикального розрізу, утворюється повітряний зазор 47 між двома частинами 2, 3. Даний повітряний зазор 47 значно покращує теплоізолюючі властивості кришки 1. Більш того, якщо контейнер з кришкою 1 нахилений для пиття, повітряний зазор 47 утворює відстань між верхньою частиною 2 кришки і гарячим напоєм в контейнері, внаслідок цього температура верхньої частини 2 підтримується досить низькою аби не обпікати користувача, особливо його чутливі губи. Крім того, як показано на фіг. 2-5, обидві нижні горизонтальні ділянки 9, 46 двох частин 2, 3 закінчуються на одній і тій же радіальній відстані R від осі симетрії А кришки 1, тобто від осі А повороту верхньої частини 2 відносно нижньої частини 3. Як видно на фіг.5, два випускні отвори 22, 38 двох частин 2, 3 розташовані на однаковій радіальній відстані від осі повороту А. На фіг. 6 в збільшеному вигляді показана верхня поверхня 12 куполоподібної ділянки 10 нижньої частини 3. У найнижчій точці увігнутої частини 14 верхньої поверхні 12, тобто в центрі увігнутої частини 14, виконаний дренажний отвір або краплинний отвір 50. Даний краплинний отвір 50 дозволяє повертати в контейнер рідину, зібрану в увігнутій частині 14. Завдяки зменшенню кількості рідини між двома частинами 2 і 3 кришки небажане протікання рідини між двома частинами 2 і 3 може бути попереджене ефективніше. На увігнутій ділянці 14 виконані звужуючі дренажні канали 51, які сходяться і до краплинного отвору 50. Зокрема, дренажні канали 51 виконані на ділянці між краплинним отвором 50 і виступом 15 нижньої частини 3 кришки. На вигляді зверху показано, що дренажні канали 51 виконані в секторі 90°, тобто покриваючому четверту частину увігнутої ділянки 14. Випускний або забезпечуючий споживання отвір 22 нижньої частини 3 показано на фіг. 6 овальної форми. Крім того, випускний отвір 22 може бути круглим, прямокутним або будь-якої іншої відповідної форми. На фіг. 7 показані дві складені стопкою кришки 1 в зібраному вигляді. Як показано на фіг. 7, нижній край куполоподібної ділянки 10 нижньої частини 3 верхньої кришки 1 лежить на ребрах 52, виступаючих назовні з бічних стінок 27 куполоподібної ділянки 26 верхньої частини 2 нижньої кришки 1. Це гарантує, що дві кришки 1 не будуть дуже щільно притиснуті одна до одної, тим самим полегшуючи відділення однієї кришки 1 від іншої і запобігаючи їх деформації. Як показано на фіг. 7, ребра 52 виконані на такому місці, що в складеному вигляді кришок 1 залишається зазор 53 між установчою полицею 4 верхньої кришки 1 і установчою полицею 25 нижньої кришки 1. Такий зазор 53 дозволяє проходити повітрю між двома складеними стопкою кришками 1, і внаслідок цього попереджено створення низького тиску між двома кришками 1 при їх роз'єднанні, інакше для їх роз'єднання буде потрібна велика сила. Як показано на фіг. 1, ребра 52 розташовані групами, наприклад по шість в кожній групі. Дані групи ребер 52 розташовані між язичками 41. Виступаючі назовні ребра 52 не лише полегшують складання стопкою і розкріплювання зібраних кришок 1, але вони також служать користувачеві засобом захвату. Зокрема, ребра 52 дозволяють користувачеві докладати менше скручуючих зусиль до кришки 1 для повороту її верхньої частини 2 відносно нижньої частини 3 кришки. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 1. Кришка (1) для контейнера, зокрема контейнера для напоїв, такого як паперовий стаканчик, яка знімним чином встановлена на краю отвору контейнера і містить: нижню частину (3), що містить внутрішній випускний отвір (22) та сформовану по колу установчу полицю (4) для накладення на край отвору контейнера, та верхню частину (2), що містить зовнішній випускний отвір (38) та сформовану по колу установчу полицю (25) для накладення на установчу полицю (4) нижньої частини (3), та причому в зібраному положенні верхньої частини (2) і нижньої частини (3) верхня частина виконана з можливістю (2) повороту відносно нижньої частини (3) щонайменше між двома положеннями так, що випускні отвори (22, 38) вирівняні один відносно іншого в одному положенні, а в іншому положенні розміщені без якого-небудь взаємного накладення, яка відрізняється тим, що випускні отвори (22, 38) її верхньої частини (2) і/або її нижньої частини (3) розташовані на виступі (15, 32), який виступає відносно інших ділянок відповідної частини (2, 3) кришки, виступи (15, 32) взаємодіють один з одним в зібраному положенні верхньої частини (2) кришки і її нижньої частини (3), кожен з виступів (15, 32) в перерізі має форму круглої дуги, де 6 UA 100590 C2 5 10 15 20 25 30 35 40 45 50 55 60 виступ (32) її верхньої частини (2) довший по колу виступу (15) її нижньої частини (3), поворот її верхньої частини (2) відносно її нижньої частини (3) обмежений виступом (15) її нижньої частини (3), що взаємодіє з внутрішніми кінцями виступу (32) її верхньої частини (2). 2. Кришка за п. 1, яка відрізняється тим, що зовнішній периметр установчої полиці (25) її верхньої частини (2) має таку ж форму і розміри, як зовнішній периметр установчої полиці (4) її нижньої частини (3). 3. Кришка за одним з пп. 1 або 2, яка відрізняється тим, що зовнішній периметр установчої полиці (25) її верхньої частини (2) і зовнішній периметр установчої полиці (4) її нижньої частини (3) круглі і мають однаковий діаметр. 4. Кришка за будь-яким з пп. 1-3, яка відрізняється тим, що випускний отвір (38) її верхньої частини (2) має таку ж форму і розміри, як випускний отвір (22) її нижньої частини (3), і обидва отвори розташовано на однаковій відстані від центру кришки. 5. Кришка за будь-яким з пп. 1-4, яка відрізняється тим, що випускні отвори (22, 38) її верхньої частини (2) і її нижньої частини (3) розташовані в одній площині відносно площини, заданої нижнім краєм (9, 46) установчої полиці (4, 25) відповідної частини кришки (2, 3). 6. Кришка за будь-яким з пп. 1-5, яка відрізняється тим, що відстань (D) площини, заданої нижнім краєм установчої полиці (4, 25) відповідної частини (2, 3) кришки, від площини, в якій розташований відповідний випускний отвір (22, 38), по суті, ідентичний на верхній частині (2) відповідній відстані (D) на нижній частині кришки (3). 7. Кришка за будь-яким з пп. 1-6, яка відрізняється тим, що її верхня частина (2) і/або її нижня частина (3) містить куполоподібну ділянку (10, 26). 8. Кришка за будь-яким з пп. 1-7, яка відрізняється тим, що її верхня частина (2) і її нижня частина (3) містять взаємодіючі ковзаючі напрямні (40) для забезпечення можливості установки верхньої частини (2) кришки з можливістю повороту на її нижній частині (3) і для утримання верхньої частини (2) кришки і її нижньої частини (3) в їх зібраному положенні. 9. Кришка за п. 8, яка відрізняється тим, що ковзаючі напрямні (40) містять щонайменше один виступаючий язичок (41) на одній з її двох частин (2, 3), а для кожного язичка (41) відповідну і взаємодіючу канавку (42) на іншій з частин кришок (2, 3). 10. Кришка за одним з пп. 8 або 9, яка відрізняється тим, що ковзаючі напрямні (40) розміщені на установчих полицях (4, 25) її двох частин (2, 3) і на суміжних бічних частинах куполоподібних ділянок (10, 26) кришок двох частин кришок (2, 3). 11. Кришка за будь-яким з пп. 1-10, яка відрізняється тим, що язички (41) коротші відповідних канавок (42), а поворот верхньої частини (2) кришки відносно її нижньої частини (3) обмежений за допомогою щонайменше одного язичка (41), виконаного з можливістю зупинки на кінцях відповідних канавок (42). 12. Кришка за будь-яким з пп. 1-10, яка відрізняється тим, що замикаючі кнопки (44) виконані па внутрішній стороні установчої полиці (4) нижньої частини (3) кришки для замикання нижньої частини (3) кришки на краю отвору контейнера. 13. Кришка за п. 12, яка відрізняється тим, що сусідні замикаючі кнопки (44) віддалені одна від одної за допомогою ребер (45), виступаючих із зовнішньої сторони нижньої частини (3) кришки. 14. Кришка за будь-яким з пп. 1-13, яка відрізняється тим, що верхня поверхня (12) її нижньої частини (3) містить увігнуту ділянку (14). 15. Кришка за будь-яким з пп. 1-14, яка відрізняється тим, що у верхній поверхні (12) її нижньої частини (3) виконаний краплинний отвір (50). 16. Кришка за п. 15, яка відрізняється тим, що на верхній поверхні (12) її нижньої частини (3) виконані дренажні канали (51), що направлені до краплинного отвору (50). 17. Кришка за будь-яким з пп. 1-16, яка відрізняється тим, що на зовнішній поверхні її верхньої частини (2) виконані виступаючі ребра (52). 18. Кришка за п. 17, яка відрізняється тим, що ребра (52) виконані групами по декілька ребер в кожній. 19. Кришка за одним з пп. 17 або 18, яка відрізняється тим, що ребра (52) розташовані на ділянках між язичками (41). 20. Кришка за п. 1, яка відрізняється тим, що кут повороту, обмежений виступами (15, 32), відповідає, по суті, куту повороту, заданому взаємодією язичків (41) з канавками (42). 21. Кришка за будь-яким з пп. 1-20, яка відрізняється тим, що в зібраному положенні в ній (1) є повітряний зазор (47) щонайменше на частині ділянки між її верхньою частиною (2) і її нижньою частиною (3). 22. Кришка за будь-яким з пп. 1-21, яка відрізняється тим, що в зібраному положенні її верхня частина (2) і її нижня частина (3) контактуючі, одна з одною лише в області установчих полиць (4, 25), в області виступів (15, 32) і в зоні взаємодії язичків (41) і канавок (42). 7 UA 100590 C2 8 UA 100590 C2 9 UA 100590 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
