Шафа для електрообладнання

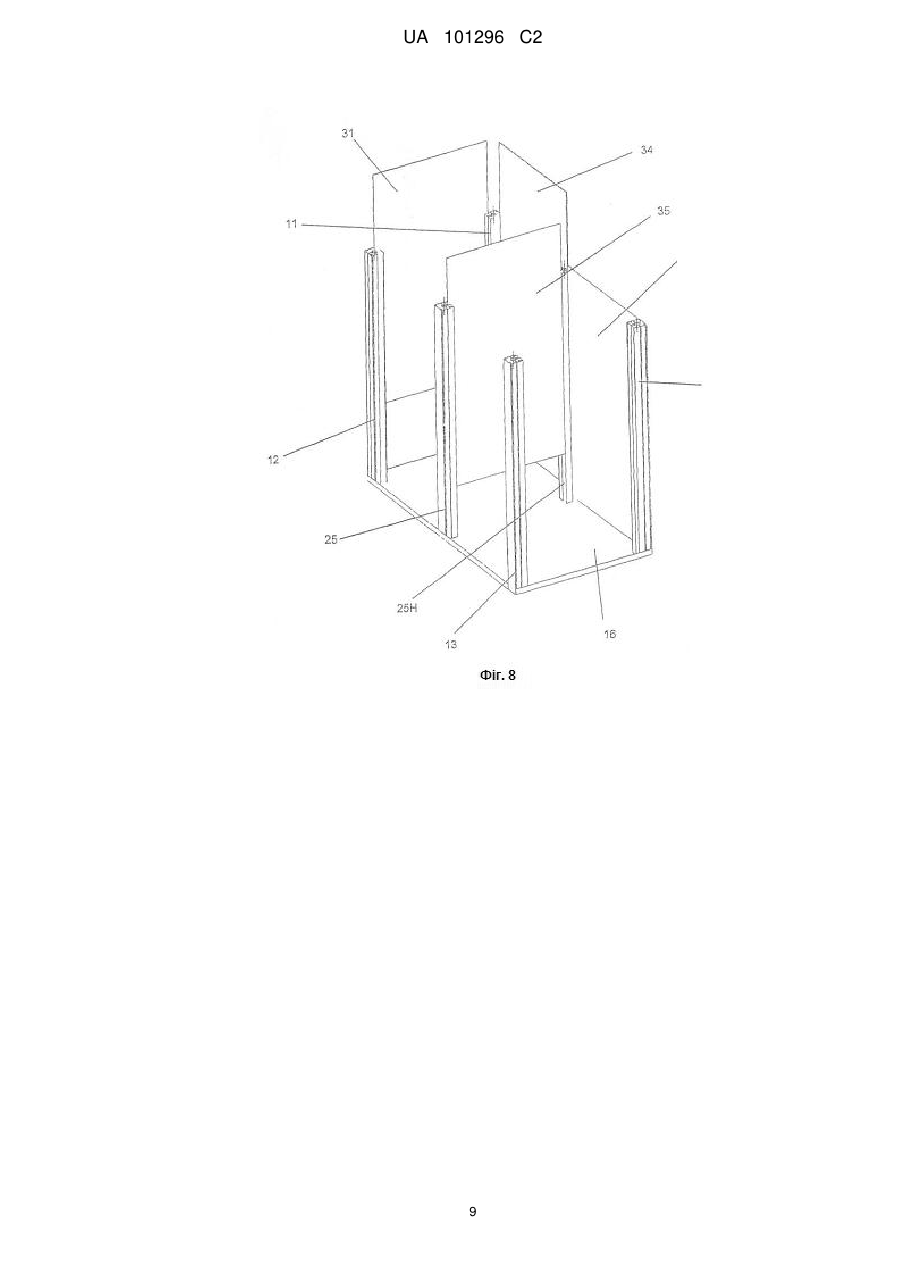

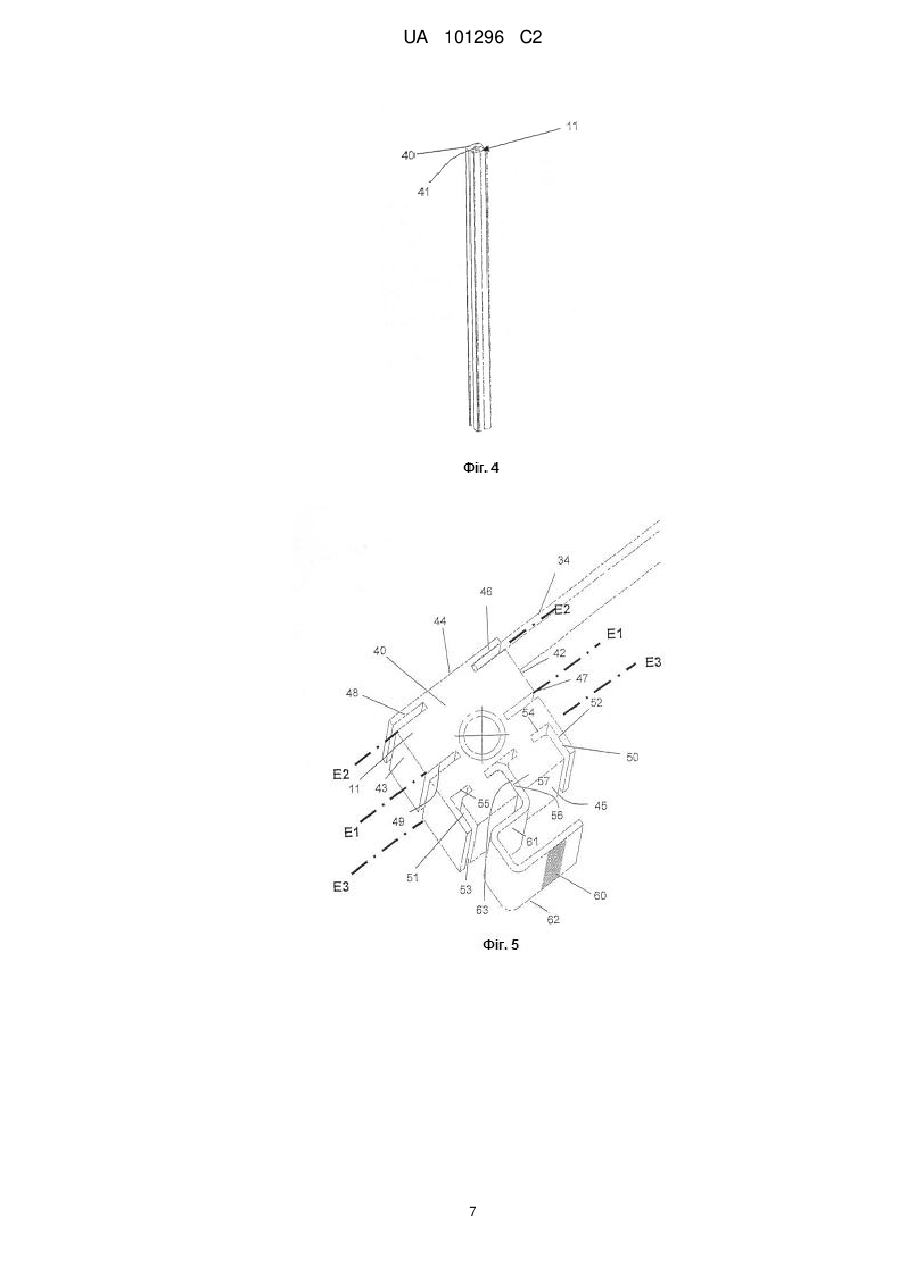

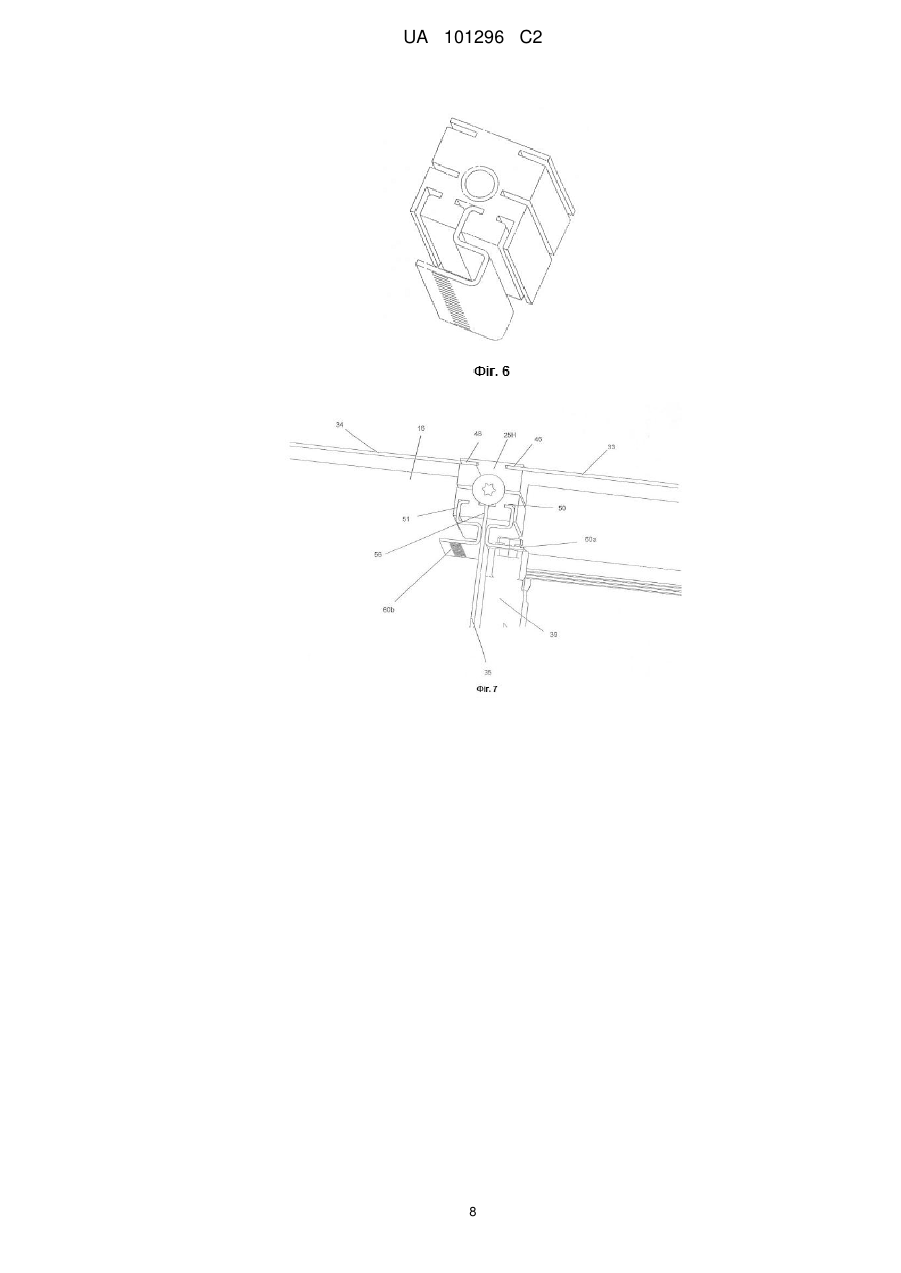

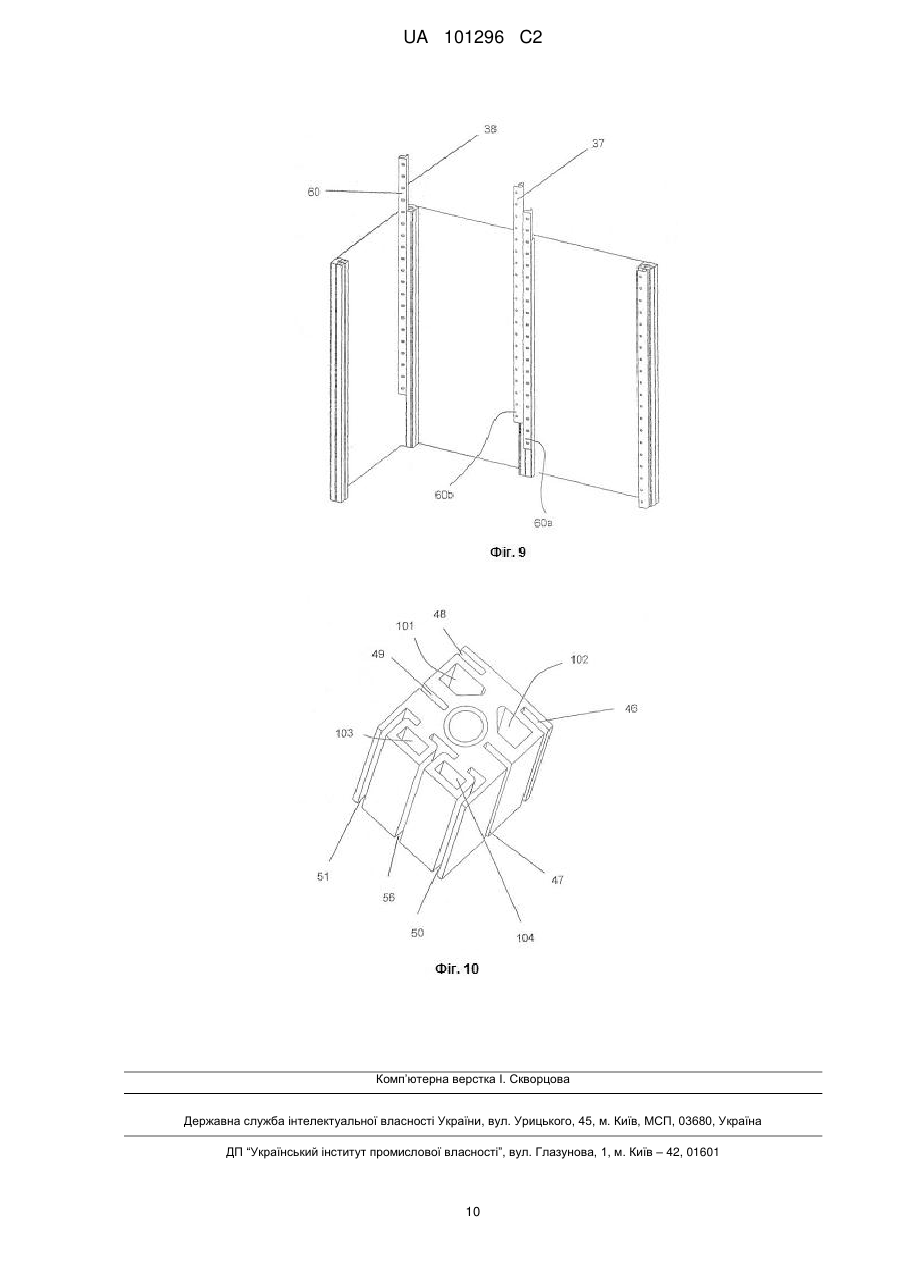

Реферат: Винахід стосується шафи для електрообладнання з рамними планками (11, 12, 13, 14; 25, 25Н), до яких кріпляться дно, верхня, задня та бокові стінки і передня стінка (31, 32; 15, 16; 33, 34, 35), при необхідності з передніми дверима. Передбачені лише вертикально розміщені рамні планки (11, 12, 13, 15; 25, 25Н), які утримуються в своєму положенні дном та верхньою стінкою (15, 16), і рамні планки мають повздовжні пази (46, 47; 48, 49, 50, 51; 56) для утримування зокрема вертикальних країв бокових стінок (31, 32; 35) та задньої стінки (33, 34). Кожна рамна планка (11, 12, 13, 15; 25, 25Н) має суцільний профіль багатокутної форми або порожнистий профіль багатокутної форми, а саме чотирикутної форми, у їх поздовжніх бічних поверхнях виконано поздовжні пази (46, 47; 48, 49; 50, 51; 56) для приймання зокрема вертикальних кромок бічних стінок (31, 32; 35) і задньої стінки (33, 34), причому поздовжні пази мають щілинну, L-подібну або Т-подібну форму. UA 101296 C2 (12) UA 101296 C2 UA 101296 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується шафи для розміщення електрообладнання згідно з обмежувальною частиною пункту 1 формули винаходу. Шафи вищезгаданого типу, які використовуються для електрообладнання, в цілому складаються з рамного каркаса, який утворений чотирма вертикально розміщеними рамними планками та чотирма поперечними планками, які з'єднують між собою вільні кінці рамних планок. Для утворення шафи для електрообладнання до вертикальних та горизонтальних рамних планок або до поперечних планок пригвинчуються бокові стінки, задня стінка, дно та верхня стінка, причому додатково передбачена передня стінка, яка служить дверима. Таким чином рамний каркас являє собою заздалегідь виготовлений блок і для виготовлення шафи доповнюється стінками з листового матеріалу. Існує можливість при необхідності між вертикально розміщеними рамними планками в області передньої та задньої стінки встановити додаткові вертикальні рамні планки, які потім кріпляться до горизонтально розміщених рамних планок або поперечних планок. Рамні планки зазвичай виконуються як планки з гнутого профілю з отворами. Через необхідність попереднього виготовлення рамного каркаса виготовлення його і зв'язаного з цим виготовлення шафи для електрообладнання дорого коштує. Задача винаходу створити шафу для електрообладнання, виготовлення якої спрощене в порівнянні з відомими шафами для електрообладнання. Ця задача вирішується згідно з винаходом за допомогою ознак по пункту 1. Згідно з винаходом, передбачені лише вертикально установлені рамні планки, які утримуються в своєму положенні за допомогою дна та верхньої стінки; рамні планки виготовляються переважно з суцільного матеріалу та мають повздовжні пази, зокрема для встановлення вертикальних країв бокових стінок та/або задньої стінки. Бажано, щоб кожна рамна планка мала форму багатокутного профілю, зокрема форму чотирикутного профілю, причому на зовнішній поверхні багатокутного профілю виконані пази, що проходять в повздовжньому напрямку. Природно, існує також можливість передбачити в рамних планках порожнини, що проходять у поздовжньому напрямку і зменшують вагу рамної планки. Бажано виконати пази щілинної, L- та/або Т-видної форми. В кращому варіанті виконання, в якому профіль кожної рамної планки має чотирикутну, зокрема квадратну форму, на двох перших бокових поверхнях, що проходять взаємно паралельно і лежать в протилежних напрямках, виконаний один або більше пазів, тоді щілинні пази відкриті у взаємно протилежному напрямку. При цьому один або більше щілинних пазів лежать в першій площині, яка згідно з іншим кращим варіантом виконання проходить через середню повздовжню вісь рамної планки. Додатково інші щілинні пази можуть лежати в другій площині, яка лежить близько до другої бокової поверхні, що проходить перпендикулярно до першої, причому перша та друга площина проходять паралельно одна одній. В особливо бажаному способі виконання на третій боковій поверхні, яка лежить напроти другої і проходить перпендикулярно до першої бокової поверхні, виконані L- або Т-подібні пази. При цьому існує можливість, щоб стінка Т-подібного паза лежала в третій площині, яка проходить перпендикулярно до другої та третьої площини через середню повздовжню вісь рамної планки. В кращому варіанті L-подібний паз можна виконати по обидва боки від Т-подібного паза на третій боковій поверхні, причому ніжка L подібного паза повинна бути повернута до Т-подібного і лежати в третій площині перекладини Т-подібного паза. Для кріплення дна та верхньої стінки і таким чином для взаємної фіксації рамних планок в шафі для електрообладнання на протилежних торцевих поверхнях кожної рамної планки виконується по одному отвору для прийому кріпильного елемента, наприклад, гвинта. Інші кращі варіанти винаходу, а також інші переваги показані в інших підпунктах формули. Подальший опис винаходу відображений на кількох фігурах та прикладах виконання. На кресленнях більш детально пояснюється і описується винахід, а також деякі варіанти застосування винаходу та інші кращі варіанти і удосконалення, а також інші переваги винаходу. На них схематично зображено: Фіг. 1 Вид в перспективі шафи для електрообладнання, з частковим вирізом Фіг. 2 Вид в перспективі іншого варіанта шафи для електрообладнання згідно з фіг. 1, теж з частковим вирізом Фіг. 3. Третій варіант шафи для електрообладнання без передньої стінки, а також без нижньої та верхньої стінки Фіг. 4 Вид в перспективі рамного каркаса 1 UA 101296 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 5 Деталізований вид частини рамних планок згідно з фіг. 4 Фіг. 6 Вид в перспективі рамної планки згідно з фіг. 5. Фіг. 7 Вид в перспективі рамної планки, з введеними елементами конструкції. Фіг. 8 та 9 Два варіанти шафи для електрообладнання, на проміжному етапі складання та Фіг. 10. Вид в перспективі іншої форми виконання рамної планки. Розподільчий пристрій 10 згідно з фіг. 1 має 4 вертикально розміщених рамних планки 11, 12 та 13, причому четверта рамна планка розміщена біля стрілки 14 і на кресленні згідно з фіг. 1 не показана. Рамні планки 11-14 кріпляться з верхньою стінкою 15 і дном 16 гвинтами 17, 18 для верхньої стінки 15 та гвинтами 19, 20 для дна і утримують так своє положення в просторі. Верхні стінка 15 та дно 16 виконані вигнутими, причому по бокових краях передбачені L-подібно загнуті вверх виступи 21, 22, 23, 24, які на невеликому відрізку суміщаються з повздовжнім напрямком рамних планок 11-14 на їх торцевій поверхні і при цьому служать для направлення рамних планок 11-14 відносно до дна 16 та верхньої стінки 28. В варіанті виконання згідно з фіг. 1 передбачені інші вертикальні рамні планки 25 приблизно на середині шафи для електрообладнання, які теж з'єднані гвинтами 26, 27 з верхньою стінкою 15 або дном 16. На фіг. 1 видно тільки передню рамну планку 25, задня рамна планка закрита передніми дверима 28. Частина передньої стінки, що знаходиться справа від рамної планки 25, відкрита, так що на задньому плані, тобто в області задньої стінки (яку теж не видно) видно розміщені там кришки розподільників 29, шліци 30 для установки, наприклад, лінійних захисних автоматів, так що крізь ці шліци 30 вони можуть проходити або до них можна отримати доступ. Зображення на фіг. 2 показує шафу для електрообладнання 10 без передніх дверей та передньої стінки, а також без вбудованих елементів, причому гвинтових з'єднань 17, 18 та 26 ще немає. На фіг. 1 та 2 видно бокові стінки 31, 32, а також задні стінки 33, 34, причому між краями рами 25 і 25Н (Н означає задню рамну планку) встановлена перегородка 35, яка розділяє між собою камери шафи для електрообладнання, які знаходяться по обидві сторони рамних планок 25, 25Н. В зображенні згідно з фіг. 3. дно та верхня стінка, а також передня стінка не показані; в правій частині, тобто справа від рамної планки 25Н видно кришку 30 і зліва від неї місце для лічильника 36, яке кріпиться детальніше не показаними кріпильними елементами до утримуючих та перфорованих планок 37 і 38, в яких для цього передбачені посадочні отвори, і які з'єднані з рамними планками 25Н та 11 способом, що буде показаний нижче. Фіксація кришки 30 відбувається через відповідні ніжки 39, 40 (ніжки на правій стороні кришки 30 закриті), які кріпляться на перфорованих планках (без цифрових позначень), що відповідають перфорованим планкам 37, 38. Як внутрішні компоненти, тобто вбудовані деталі, можуть використовуватись всі частини, які необхідні для розподілення електрообладнання. Хоч вбудовані деталі для винаходу не мають значення. На фіг. 4 показаний вид в перспективі, наприклад, рамної планки 11, причому рамні планки 12 …. виконані аналогічно. Рамна планка 11 згідно з фіг. 4 виконана з суцільного матеріалу і має на боковій поверхні пази, які на фіг. 5 пояснюються більш детально. На поверненій до спостерігача торцевій поверхні 40 рамної планки 11, до якої також примикають наскрізні пази, передбачений отвір 41, в який можна вгвинчувати гвинти 17, 18. На відвернутій від спостерігача торцевій поверхні рамної планки 11 теж передбачений отвір, в який можна вгвинчувати гвинти 19, 20, 27. На фіг. 4 видно, що рамна планка 11 виготовлена з суцільного матеріалу. Природно, існує можливість виготовити рамну планку з листового матеріалу шляхом відбортовки або згинання, або будь-яким іншим способом, причому уникаючи використання суцільного профілю. Важливо, щоб рамна планка була чотирикутною, бажано квадратною і в відповідних місцях, які показані на рамній планці на фіг. 4, мала пази (див. також нижче, опис до фіг. 4). Відносно фіг. 5. На фіг. 5 показана частково вирізана частина рамної планки в розрізі. Рамна планка має дві перші бокові поверхні 42, 43, які проходять паралельно і протилежно одна одній і які разом з другою боковою поверхнею 44 і третьою боковою поверхнею 45 утворюють чотирикутник, бажано квадрат, як це тут показано. На перших бокових поверхнях 42, 43 виконані щілиноподібні пази 46, 47, а також 48, 49, причому щілиноподібні пази 46, 47 або 48, 49 лежать в площині, яка проходить перпендикулярно до першої бокової поверхні 43 і 42 і паралельно до другої бокової поверхні 44 або до третьої бокової поверхні 45. Пази 46, 48 знаходяться близько від другої бокової поверхні 44, тоді як пази 47, 49 лежать в площині Е1-Е1, яка проходить через середню повздовжню вісь 2 UA 101296 C2 5 10 15 20 25 30 35 40 45 50 55 60 рамної планки 11. Площина Е2-Е2, в якій знаходяться пази 46, 48, проходить паралельно до площини Е1-Е1, і паралельно до другої бокової поверхні 44. Третя бокова поверхня 45, яка проходить паралельно до другої бокової поверхні 44 і перпендикулярно до перших бокових поверхонь 42, 43 має L-подібні пази 50 і 51, довша ніжка яких 52, 53 проходить паралельно до бокових поверхонь 42, 43, коротші ніжки 54, 55 проходять перпендикулярно їм і один до одного в третій площині Е3-Е3, яка проходить до обох площин Е1Е1, або Е2-Е2. Пази 50, 51 своїми довшими ніжками 52, 53 примикають до третьої бокової поверхні 45. При цьому вони знаходяться близько від першої бокової поверхні 42, 43. Приблизно посередині між L-подібними пазами 50, 51 знаходиться Т-подібний паз 56, повздовжня частина 57 якого проходить перпендикулярно до третьої бокової поверхні 45 і впадає в неї, поперечина 58, яка проходить перпендикулярно до повздовжньої частини 57, лежить в площині коротших ніжок 54, 55. На фіг. 5 показано, що в паз 46 введена задня стінка 34, від якої показана лише частина, тоді як в Т-подібний паз 56 введений Z-подібний кріпильний елемент 60, який має середню перемичку 61, до одного кінця якої приєднується L-подібний відросток 62, а до другого - теж Lподібний відросток 63; ніжки L-подібних відростків 62 і 63 виступають в протилежних напрямках і відросток 63 так припасований до форми Т-подібного паза 56, що несучий елемент 62 можна вставити в паз 56 з боку торцевої поверхні 40 рамної планки 11. Деталь 60 може бути виконана, наприклад, як перфорована планка 37, 38. На фіг 5 показана частина рамної планки 11 та частина бокової стінки 34. Відповідно до цього на фіг 5 показаний сегмент рамної планки 11 згідно з фіг. 4. Те ж саме показано і на фіг. 6, тільки там цей сегмент показаний на більшу висоту. Відносно фіг. 7. Там показана рамна планка 25Н, а саме в нижній частині, тобто, в області дна 16. В пази або прорізні канавки 46 і 48, які знаходяться позаду (тут використовуються такі ж цифрові позначення, як і в пристрої на фіг. 5, оскільки конструкція рамної планки 35Н ідентична конструкції рамної планки 11) вставлені задні стінки 33, 34; в прорізну канавку 56 (див. фіг. 5) встановлена перегородка 35. В L-подібні канавки 50 і 51 вставлені 2 несучих елементи 60 а і 60 b, причому ніжки, що знаходяться зовні, відвернуті від перегородки. На несучому елементі 60а знаходиться тримач або опора, яка відповідає тримачу 39 і відповідно до цього тут позначена цифрою 39. Тут фіг. 7 лише показує, що рамна планка може мати різноманітне застосування. На фіг. 8 показана частина шафи 10 з дном 16, рамними елементами 11, 12, 13 і 14, а також рамними елементами 25 та 25Н. Бокові стінки 31, а також задня стінка 34 та перегородка 35 частково вставлені в відповідні пази, причому тут перегородка 31 вставлена в відповідні прорізні канавки 46, 48 рамних планок 11, 12. Перегородка 35 вставлена в середній паз 56, а задня стінка 33 повністю змонтована, тобто повністю прикріплена до дна шляхом введення її в відповідні прорізні канавки рамних планок 14, 25 Н. На фіг. 9 показані несучі елементи або тримачі 60, які вставлені так, як показано на фіг 5; щоб цифрові позначення фіг 5 відповідали фіг. 7, внесені ще додатково цифрові позначення 36 і 37, які були в фіг 3. На фіг. 5, 6 і 7 зображені несучі елементи 60а і 60b, або 60, як стрічковий провідник на відповідному згині; цими стрічковими провідниками є, звичайно, витягнуті в довжину Z-подібні профілі з рядом отворів, до яких можуть кріпитись, наприклад, кришка 30 або місце для лічильника 36. Монтаж відбувається так: Спочатку на внутрішній стороні дна 16 кріпляться рамні планки 11, 12,…. Після цього бокові стінки, задня стінка та перегородка вводяться з боку торцевої сторони або торцевої поверхні рамних планок 11, 12,… в передбачені для цього канавки або пази. Після цього вставляють в відповідні пази несучі елементи 37, 38 або 60, причому і ці планки кожна окремо вставляються торцевими поверхнями в канавки, які підходять до них. Після того, як будуть зібрані ті частини, які повинні вставлятись в пази, можна накладати кришку 15 на торцеві поверхні рамних планок і пригвинчувати її до них. Після збирання цих компонентів, які утворюють шафу для електрообладнання, можна вставляти інші вмонтовані деталі, наприклад електричні прилади, такі як лінійний захисний автомат і т. п., місця для лічильників і кришку. Рамна планка 100, аналогічно рамній планці 11 має чотиригранну форму, в нашому прикладі - квадратний профіль з відповідними пазами, які позначені такими ж цифровими позначеннями, як і для рамної планки 11. Між пазами 48, 49 та 46, 47 знаходиться дві порожнини 101 та 102, що проходять вздовж і мають трапецієподібну форму та розміщені симетрично одна до одної. Між пазами 51, 56 та 56 і 59 теж передбачені порожнини 103 та 104, так що при профільній 3 UA 101296 C2 5 10 15 20 25 30 35 формі рамної планки 100 на фіг. 10 всього передбачено 4 порожнини 101, 102, 103 і 104, які протягуються вздовж рамної планки 100 і служать для зменшення її ваги. Список позначень 10 - розподільний пристрій 11, 12, 13 - рамні планки 14 - стрілка 15 - кришка 16 - дно 17, 18 - гвинтове з'єднання 19, 20 - гвинтове з'єднання 21 до 24 - ніжки 25 - рамна планка 26, 27 - з'єднання 28 - передні двері 29 - кришка розподілювача 30 - канавка 31, 32-бокові стінки 33, 34 - задні стінки 35 - перегородка 36 - місце для лічильника 37, 38 - планки з отворами 39, 40 - ніжки 41 - отвір 42, 43 - перша бокова поверхня 44 - друга бокова поверхня 45 - третя бокова поверхня 46 до 49 - щілиноподібні пази 50, 51 - L-подібні пази 52, 53 - довша ніжка 54, 55 - коротша ніжка 56 - Т-подібний паз 57 - повздовжня перемичка 58 - поперечна перемичка 60 - Z-подібний опорний елемент 60а, 60b - опорні елементи 61 - Z-подібна перемичка 62, 63 - L-подібний відросток 100 - рамна штанга 101-104 - порожнини 40 ФОРМУЛА ВИНАХОДУ 45 50 55 1. Шафа для електрообладнання, яка містить рамні планки (11, 12, 13, 14; 25, 25Н), до яких прикріплені дно, кришка, задня стінка, бічні стінки та передня стінка (31, 32; 15, 16; 33, 34, 35), і у разі потреби передні дверцята, причому вертикальні рамні планки утримуються у своєму положенні дном та кришкою, яка відрізняється тим, що кожна рамна планка (11, 12, 13, 15; 25, 25Н) має суцільний профіль багатокутної форми або порожнистий профіль багатокутної форми, а саме чотирикутної форми, у їх поздовжніх бічних поверхнях виконано поздовжні пази (46, 47; 48, 49; 50, 51; 56) для приймання зокрема вертикальних кромок бічних стінок (31, 32; 35) і задньої стінки (33, 34), причому поздовжні пази мають щілинну, L-подібну або Т-подібну форму. 2. Шафа за п. 2, яка відрізняється тим, що один або більше щілинних пазів (46, 47; 48, 49) знаходяться на двох перших бокових поверхнях (42, 43) рамних планок (11, 12, 13, 15; 25, 25Н), які проходять паралельно одна до одної і лежать на протилежних сторонах і відкриті у взаємно протилежному напрямку. 3. Шафа за п. 2, яка відрізняється тим, що 2 щілинні пази (47, 49) лежать в першій площині (Е1E1). 4. Шафа за п. 3, яка відрізняється тим, що перша площина (Е1-E1) проходить через середню повздовжню вісь рамних планок (11, 12, 13, 15; 25, 25Н). 4 UA 101296 C2 5 10 15 20 5. Шафа за одним з попередніх пунктів, яка відрізняється тим, що два інших пази (46, 48) лежать в другій площині (Е2-Е2) і знаходяться близько від другої бокової поверхні (44), яка орієнтована перпендикулярно до першої бокової поверхні (42, 43). 6. Шафа за п. 5, яка відрізняється тим, що на бокову поверхню (55) рамної планки, яка лежить напроти другої бокової поверхні (44) нанесені L- або Т-подібні пази (50, 51,56). 7. Шафа за п. 6, яка відрізняється тим, що поперечна частина (77) Т-подібного паза (56) лежить в іншій площині, яка орієнтована перпендикулярно до першої та другої площини і через середню повздовжню вісь рамної планки (11, 12, 13, 15; 25, 25Н). 8. Шафа за п. 7, яка відрізняється тим, що L-подібні пази (50, 51) розміщені по обидва боки від Т-подібного паза на третій боковій поверхні (45), причому ніжки (54, 55) L-подібного паза (50, 51) повернені до Т-подібного паза (56) і лежать в тій же площині, що і поперечна частина (58) Тподібного паза (56). 9. Шафа за одним з попередніх пунктів, яка відрізняється тим, що між пазами або канавками (48, 49; 46, 47) і/або між канавками (51,56; 56, 50) передбачені повздовжні порожнини (101, 102, 103 і 104), які служать для зменшення ваги рамної планки (100). 10. Шафа за одним з попередніх пунктів, яка відрізняється тим, що на протилежних торцевих поверхнях кожної рамної планки передбачений отвір (41) для прийому кріпильного елемента (17, 18; 26), наприклад, гвинта. 11. Шафа за одним з попередніх пунктів, яка відрізняється тим, що в один або більше L- або Тподібних пазів (50, 51, 56) вставлений несучий елемент (60), край якого L-подібно зігнутий з можливістю вставляння у відповідний паз (50, 51, 56). 12. Шафа за п. 11, яка відрізняється тим, що в несучому елементі (60) передбачений ряд отворів для кріплення частин електрообладнання для шафи. 5 UA 101296 C2 6 UA 101296 C2 7 UA 101296 C2 8 UA 101296 C2 9 UA 101296 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
