Пристрій для плавки ожеледі на повітряних лініях електропередач степана філіпчука

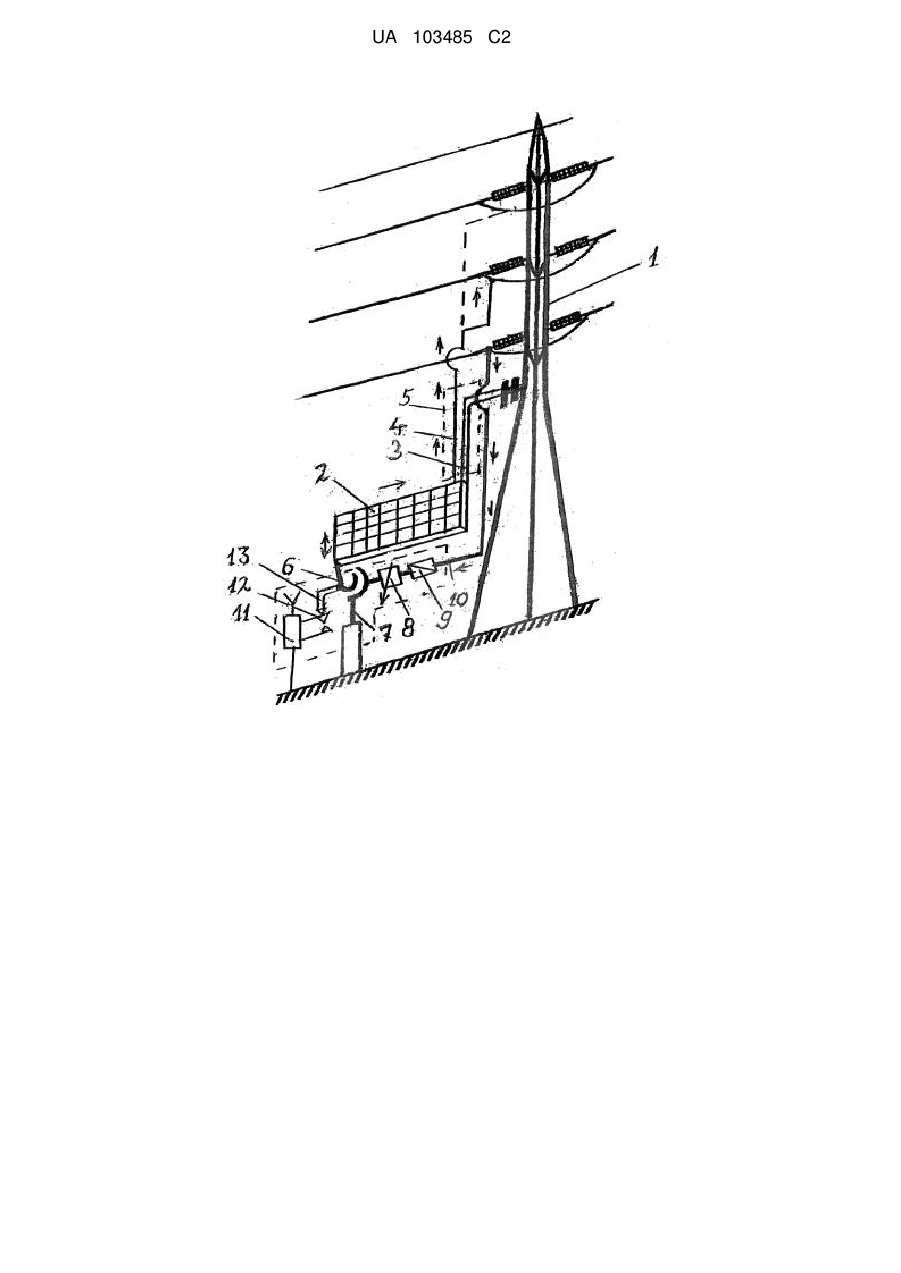

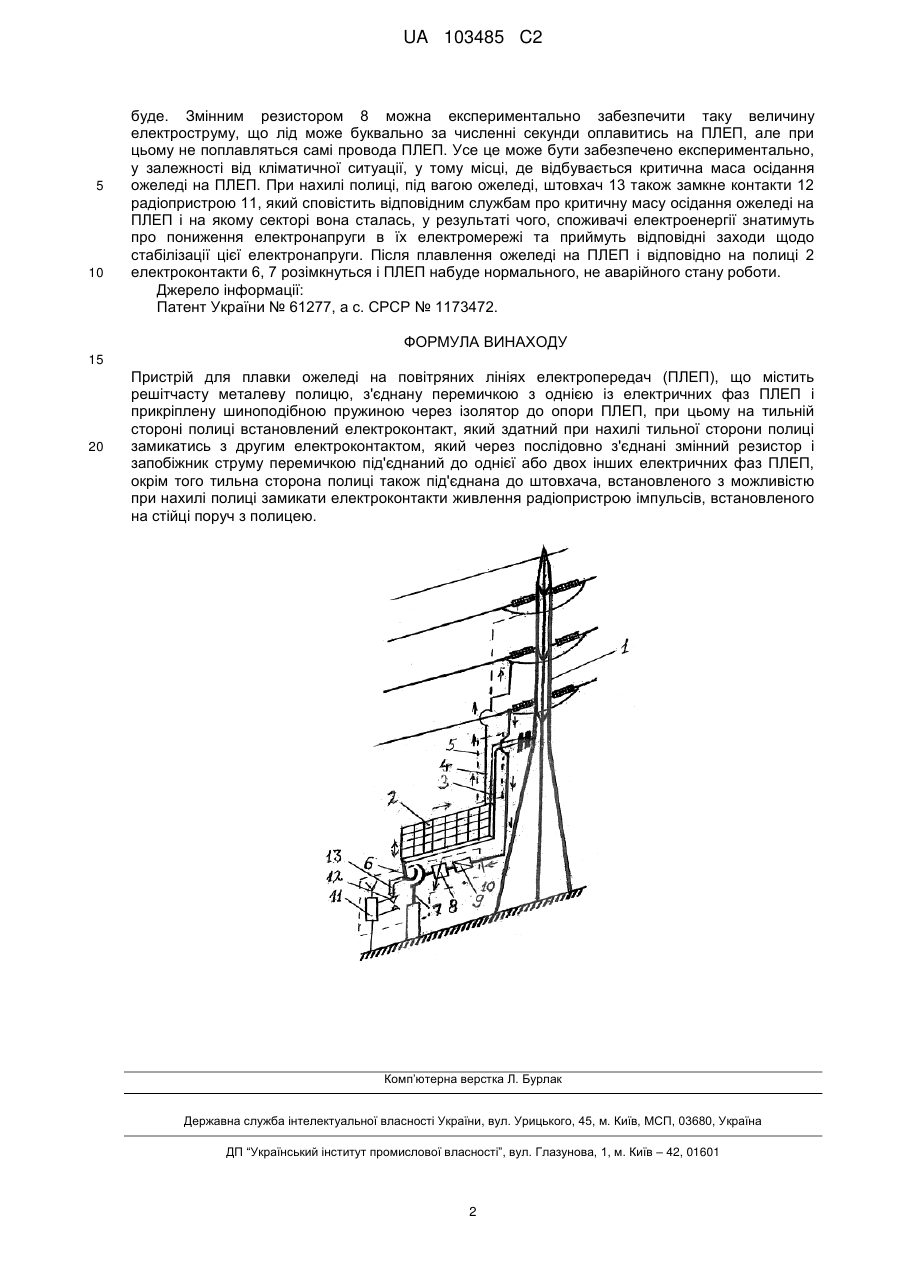

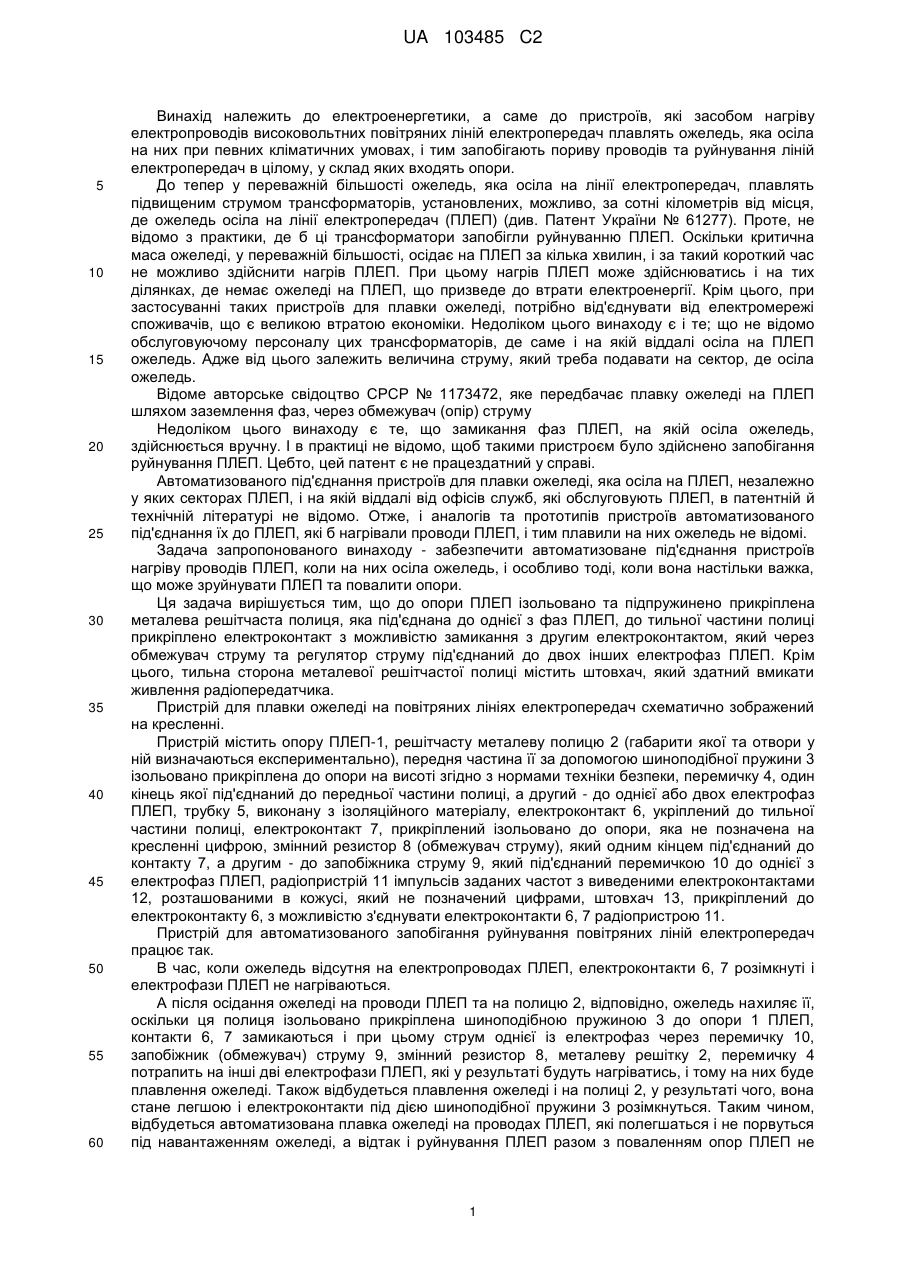

Реферат: Пристрій для плавки ожеледі на повітряних лініях електропередач (ПЛЕП) містить металеву решітчасту полицю, прикріплену ізольовано шиноподібною пружиною до опори ПЛЕП, причому полиця з'єднана перемичкою з однією з фаз лінії електропередач, та електроконтакт, який через змінний резистор, запобіжник струму підключений до однієї або до двох інших електричних фаз лінії. Електроконтакт, прикріплений на решітчастій пластині, встановлений з можливістю з'єднання з радіопередатчиком. UA 103485 C2 (12) UA 103485 C2 UA 103485 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до електроенергетики, а саме до пристроїв, які засобом нагріву електропроводів високовольтних повітряних ліній електропередач плавлять ожеледь, яка осіла на них при певних кліматичних умовах, і тим запобігають пориву проводів та руйнування ліній електропередач в цілому, у склад яких входять опори. До тепер у переважній більшості ожеледь, яка осіла на лінії електропередач, плавлять підвищеним струмом трансформаторів, установлених, можливо, за сотні кілометрів від місця, де ожеледь осіла на лінії електропередач (ПЛЕП) (див. Патент України № 61277). Проте, не відомо з практики, де б ці трансформатори запобігли руйнуванню ПЛЕП. Оскільки критична маса ожеледі, у переважній більшості, осідає на ПЛЕП за кілька хвилин, і за такий короткий час не можливо здійснити нагрів ПЛЕП. При цьому нагрів ПЛЕП може здійснюватись і на тих ділянках, де немає ожеледі на ПЛЕП, що призведе до втрати електроенергії. Крім цього, при застосуванні таких пристроїв для плавки ожеледі, потрібно від'єднувати від електромережі споживачів, що є великою втратою економіки. Недоліком цього винаходу є і те; що не відомо обслуговуючому персоналу цих трансформаторів, де саме і на якій віддалі осіла на ПЛЕП ожеледь. Адже від цього залежить величина струму, який треба подавати на сектор, де осіла ожеледь. Відоме авторське свідоцтво СРСР № 1173472, яке передбачає плавку ожеледі на ПЛЕП шляхом заземлення фаз, через обмежувач (опір) струму Недоліком цього винаходу є те, що замикання фаз ПЛЕП, на якій осіла ожеледь, здійснюється вручну. І в практиці не відомо, щоб такими пристроєм було здійснено запобігання руйнування ПЛЕП. Цебто, цей патент є не працездатний у справі. Автоматизованого під'єднання пристроїв для плавки ожеледі, яка осіла на ПЛЕП, незалежно у яких секторах ПЛЕП, і на якій віддалі від офісів служб, які обслуговують ПЛЕП, в патентній й технічній літературі не відомо. Отже, і аналогів та прототипів пристроїв автоматизованого під'єднання їх до ПЛЕП, які б нагрівали проводи ПЛЕП, і тим плавили на них ожеледь не відомі. Задача запропонованого винаходу - забезпечити автоматизоване під'єднання пристроїв нагріву проводів ПЛЕП, коли на них осіла ожеледь, і особливо тоді, коли вона настільки важка, що може зруйнувати ПЛЕП та повалити опори. Ця задача вирішується тим, що до опори ПЛЕП ізольовано та підпружинено прикріплена металева решітчаста полиця, яка під'єднана до однієї з фаз ПЛЕП, до тильної частини полиці прикріплено електроконтакт з можливістю замикання з другим електроконтактом, який через обмежувач струму та регулятор струму під'єднаний до двох інших електрофаз ПЛЕП. Крім цього, тильна сторона металевої решітчастої полиці містить штовхач, який здатний вмикати живлення радіопередатчика. Пристрій для плавки ожеледі на повітряних лініях електропередач схематично зображений на кресленні. Пристрій містить опору ПЛЕП-1, решітчасту металеву полицю 2 (габарити якої та отвори у ній визначаються експериментально), передня частина її за допомогою шиноподібної пружини 3 ізольовано прикріплена до опори на висоті згідно з нормами техніки безпеки, перемичку 4, один кінець якої під'єднаний до передньої частини полиці, а другий - до однієї або двох електрофаз ПЛЕП, трубку 5, виконану з ізоляційного матеріалу, електроконтакт 6, укріплений до тильної частини полиці, електроконтакт 7, прикріплений ізольовано до опори, яка не позначена на кресленні цифрою, змінний резистор 8 (обмежувач струму), який одним кінцем під'єднаний до контакту 7, а другим - до запобіжника струму 9, який під'єднаний перемичкою 10 до однієї з електрофаз ПЛЕП, радіопристрій 11 імпульсів заданих частот з виведеними електроконтактами 12, розташованими в кожусі, який не позначений цифрами, штовхач 13, прикріплений до електроконтакту 6, з можливістю з'єднувати електроконтакти 6, 7 радіопристрою 11. Пристрій для автоматизованого запобігання руйнування повітряних ліній електропередач працює так. В час, коли ожеледь відсутня на електропроводах ПЛЕП, електроконтакти 6, 7 розімкнуті і електрофази ПЛЕП не нагріваються. А після осідання ожеледі на проводи ПЛЕП та на полицю 2, відповідно, ожеледь нахиляє її, оскільки ця полиця ізольовано прикріплена шиноподібною пружиною 3 до опори 1 ПЛЕП, контакти 6, 7 замикаються і при цьому струм однієї із електрофаз через перемичку 10, запобіжник (обмежувач) струму 9, змінний резистор 8, металеву решітку 2, перемичку 4 потрапить на інші дві електрофази ПЛЕП, які у результаті будуть нагріватись, і тому на них буде плавлення ожеледі. Також відбудеться плавлення ожеледі і на полиці 2, у результаті чого, вона стане легшою і електроконтакти під дією шиноподібної пружини 3 розімкнуться. Таким чином, відбудеться автоматизована плавка ожеледі на проводах ПЛЕП, які полегшаться і не порвуться під навантаженням ожеледі, а відтак і руйнування ПЛЕП разом з поваленням опор ПЛЕП не 1 UA 103485 C2 5 10 буде. Змінним резистором 8 можна експериментально забезпечити таку величину електроструму, що лід може буквально за численні секунди оплавитись на ПЛЕП, але при цьому не поплавляться самі провода ПЛЕП. Усе це може бути забезпечено експериментально, у залежності від кліматичної ситуації, у тому місці, де відбувається критична маса осідання ожеледі на ПЛЕП. При нахилі полиці, під вагою ожеледі, штовхач 13 також замкне контакти 12 радіопристрою 11, який сповістить відповідним службам про критичну масу осідання ожеледі на ПЛЕП і на якому секторі вона сталась, у результаті чого, споживачі електроенергії знатимуть про пониження електронапруги в їх електромережі та приймуть відповідні заходи щодо стабілізації цієї електронапруги. Після плавлення ожеледі на ПЛЕП і відповідно на полиці 2 електроконтакти 6, 7 розімкнуться і ПЛЕП набуде нормального, не аварійного стану роботи. Джерело інформації: Патент України № 61277, а с. СРСР № 1173472. ФОРМУЛА ВИНАХОДУ 15 20 Пристрій для плавки ожеледі на повітряних лініях електропередач (ПЛЕП), що містить решітчасту металеву полицю, з'єднану перемичкою з однією із електричних фаз ПЛЕП і прикріплену шиноподібною пружиною через ізолятор до опори ПЛЕП, при цьому на тильній стороні полиці встановлений електроконтакт, який здатний при нахилі тильної сторони полиці замикатись з другим електроконтактом, який через послідовно з'єднані змінний резистор і запобіжник струму перемичкою під'єднаний до однієї або двох інших електричних фаз ПЛЕП, окрім того тильна сторона полиці також під'єднана до штовхача, встановленого з можливістю при нахилі полиці замикати електроконтакти живлення радіопристрою імпульсів, встановленого на стійці поруч з полицею. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
