Подавальний пристрій для моталки сталевої смуги

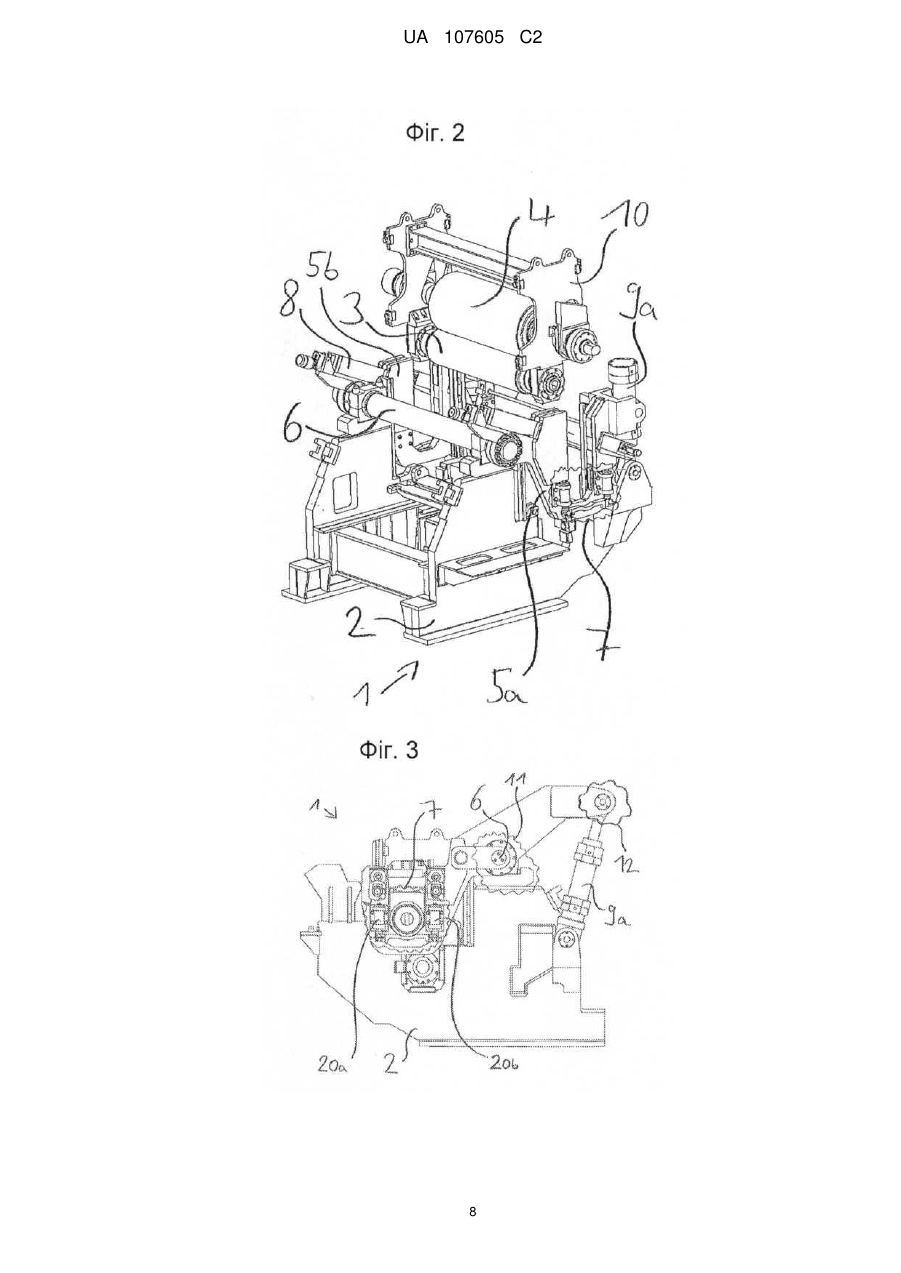

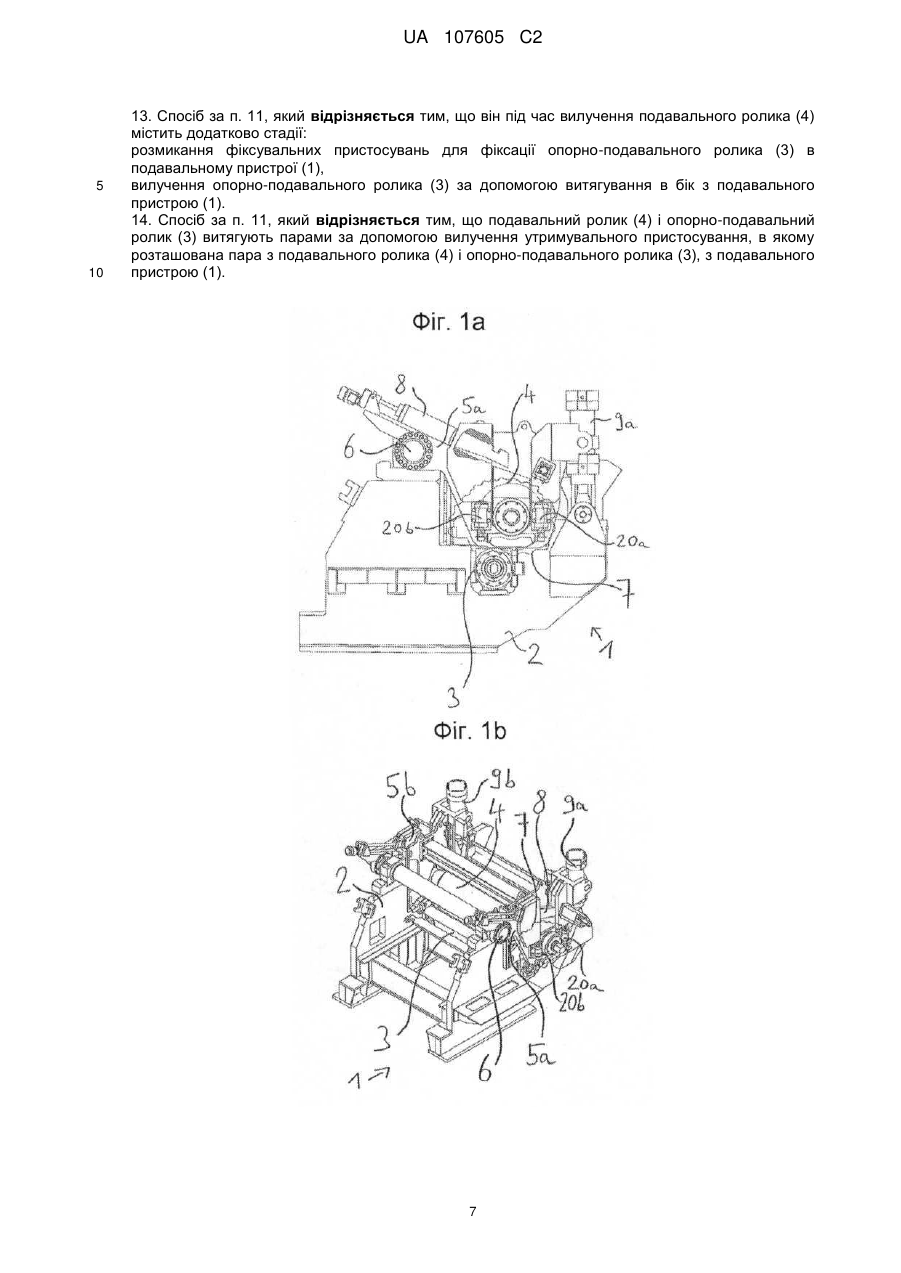

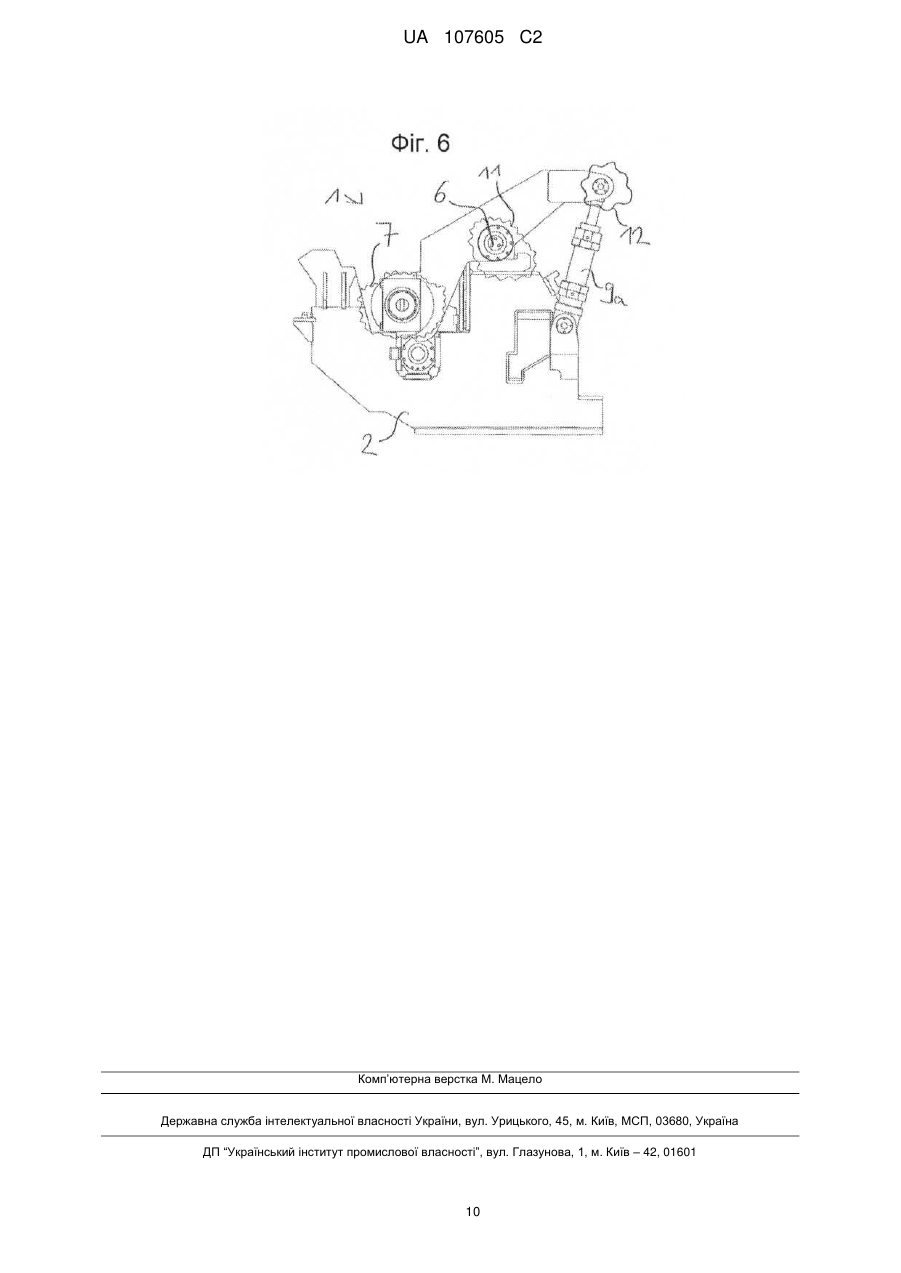

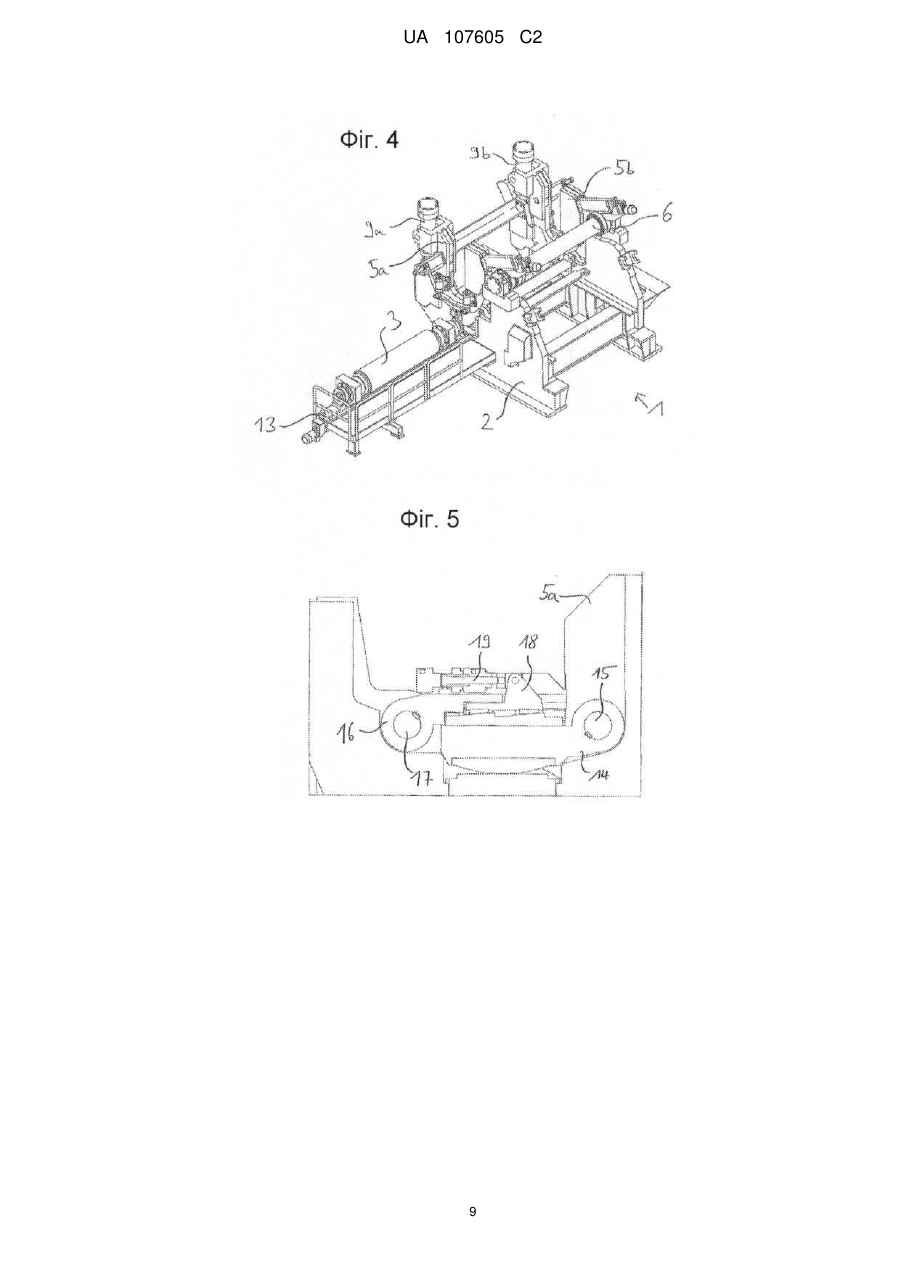

Реферат: Подавальний пристрій (1) для моталки сталевої смуги, який містить щонайменше один встановлений на рамі (2) опорно-подавальний ролик (3) і щонайменше один регульований відносно опорно-подавального ролика (3) подавальний ролик (4), який встановлений щонайменше на одній сполученій з рамою люльці (5а, 5b), при цьому подавальний ролик (4) встановлений на опорній зоні (7) люльки (5а, 5b). Подавальний пристрій (1) відрізняється тим, що опорна зона (7) є відкритою для введення та, відповідно, для вилучення подавального ролика (4) в бік і/або вгору при знаходженні люльки (5а, 5b) в робочому положенні. Для фіксації подавального ролика (4) на опорній зоні (7) подавальний пристрій (1) має фіксувальний механізм для фіксації подавального ролика (4) на опорній зоні (7). Спосіб вилучення подавального ролика (4) з такого подавального пристрою (1) містить стадії відкривання фіксувального механізму і вилучення подавального ролика (4) в бік і/або вгору з подавального пристрою (1). UA 107605 C2 (12) UA 107605 C2 UA 107605 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, якої стосується винахід Даний винахід стосується подавального пристрою для моталки сталевої смуги, який містить щонайменше один встановлений на рамі опорно-подавальний ролик і щонайменше один регульований відносно опорно-подавального ролика подавальний ролик, який встановлений щонайменше на одній сполученій з рамою люльці, при цьому подавальний ролик встановлений в опорній зоні люльки, а також способу вилучення подавального ролика з такого подавального пристрою. Рівень техніки У подавальному пристрої, званому також задавальним пристроєм, металева смуга затискається між парою роликів, приводиться у рух, відповідно, відхиляється. Подавальні пристрої використовуються зазвичай у прокатних станах, де вони розташовані перед моталками сталевої смуги, з метою регулювання натягнення смуги перед моталкою за допомогою двох валків, а саме, подавального ролика і опорно-подавального ролика. Напрямні подавальні пристрої мають додаткову задачу зменшення бічних переміщень сталевої смуги перед намотуванням. Для цього, наприклад, управляють поворотним подавальним роликом і встановлюють його відносно стаціонарного опорно-подавального ролика так, що за рахунок положення подавального ролика відносно опорно-подавального ролика прокатувана смуга отримує бажане натягнення смуги і бажане бічне зрушення. Такі напрямні подавальні пристрої відомі, наприклад, з ЕР747147В1 або АТ500689В1. В ЕР747147В1 показаний напрямний подавальний пристрій, поворотний подавальний ролик якого розташований між двома люльками з опорою на обидва кінця осі подавального ролика. Обидві люльки непорушно сполучено з торсіонною пружиною рами, яка утворює поворотну вісь для обох люльок. В АТ500689В1 розкритий аналогічний напрямний подавальний пристрій, в якому люльки, проте, можна повертати незалежно одну від одної на поворотній осі рами. Подавальний ролик і опорно-подавальний ролик напрямного подавального пристрою необхідно регулярно чистити і полірувати, оскільки, наприклад, за рахунок пригорання вуглецю, частинок забруднення, що є на смузі, яка підлягає змотуванню, або за рахунок дефектів поверхні, що утворилися на початку прокатування, в смузі, яка підлягає змотуванню, поверхні подавального ролика і опорного ролика стають нерівномірними, що у свою чергу може приводити до пошкодження поверхні смуги, яка підлягає змотуванню. В ЕР747147В1 і АТ500689В1 вісь подавального ролика спирається на опорну зону люльок, при цьому подавальний ролик знаходиться нижче люльки. Опори подавального ролика, з метою запобігання пошкодженням при ударі на початку прокатування, встановлюються без зазору, наприклад, за допомогою здійснюваних за допомогою пружин балансувань. Вилучення подавального ролика вгору неможливе, оскільки такому вилученню перешкоджає люлька і загороджує шлях вгору. Для вилучення вниз, вправо або вліво в робочому стані шлях загороджений опорно-подавальним роликом і рамою. Тому для забезпечення вилучення необхідно спочатку звільнити загороджений шлях. Для забезпечення можливості чищення і поліровки подавального ролика і опорноподавального ролика зазвичай повертають несучу подавальний ролик пару люльок за допомогою циліндрів люльок у проміжне положення; це необхідно також для заміни подавального ролика. Проміжне положення часто досягається після повороту пари люльок на 180°. Потім подавальний ролик і опорно-подавальний ролик чистять у вбудованому стані в більшості випадків вручну і шліфують, відповідно, полірують.За рахунок чищення і шліфування, відповідно, полірування в установці виникає небезпека порушення правил безпеки. А саме, тому що персонал повинен знаходитися всередині установки між частинами установки, які мають бути при цьому зупинені і надійно блоковані. При цьому небезпека порушення правил безпеки виникає за рахунок поспіху при проведенні цієї роботи, оскільки чищення і шліфування, відповідно, полірування необхідно виконувати у необхідний для зміни робочих валків клітей проміжок часу. Якщо за рахунок чищення, шліфування і полірування не досягається досить рівномірна поверхня подавального ролика, відповідно, опорно-подавального ролика, то подавальний ролик, відповідно, опорно-подавальний ролик необхідно після повороту люльок видаляти з рами і замінювати новим подавальним роликом, відповідно, опорно-подавальним роликом. Для цього при напрямних подавальних пристроях, згідно з ЕР747147В1 або з АТ500689В1, необхідно витягувати всю конструкцію люльок разом з подавальним роликом. На основі великої кількості сполучних елементів, що підлягають роз'єднанню, і маси рами разом з подавальним роликом, технічне обслуговування подавальних роликів і опорно-подавальних роликів пов'язане з великими витратами часу і праці. Крім того, подавальний ролик важко доступний для виконання робіт по технічному обслуговуванню, коли він розташований між люльками. 1 UA 107605 C2 5 10 15 20 25 30 35 40 45 50 55 60 Сутність винаходу Технічна задача Задача даного винаходу полягає у подоланні вказаних недоліків рівня техніки. Для цього пропонується подавальний ролик і спосіб заміни подавального ролика у подавальному пристрої, які пов'язані з меншими витратами часу і праці, з меншими ризиками для безпеки при заміні подавального ролика, ніж у відомих подавальних пристроях і способах. Технічне рішення Ця задача вирішена за допомогою подавального пристрою для моталки сталевої смуги, яка містить щонайменше один встановлений на рамі опорно-подавальний ролик і щонайменше один регульований відносно опорно-подавального ролика подавальний ролик, який встановлений щонайменше на одній сполученій з рамою люльці, при цьому подавальний ролик встановлений на опорній зоні люльки, який характеризується тим, що опорна зона є відкритою для введення, відповідно, для вилучення подавального ролика вбік і/або вгору при знаходженні люльки в робочому положенні, і подавальний пристрій має фіксувальний механізм для фіксації подавального ролика на опорній зоні. Під опорною зоною мається на увазі зона люльки, в якій подавальний ролик встановлений на люльці. Переваги винаходу Опорна зона для введення, відповідно, для вилучення подавального ролика відкрита вбік і/або вгору при знаходженні люльки в робочому положенні, тому опорна зона при вилученні подавального ролика вбік і/або вгору не загороджує шлях. Тому подавальний ролик можна при необхідності витягувати вбік і/або вгору з люльки, без необхідності по суті видалення люльки разом з подавальним роликом з робочого положення, відповідно, повного демонтажу люльки разом з подавальним роликом. Під робочим положенням мається на увазі положення люльки, яке займається при нормальній роботі подавального пристрою. Подавальний пристрій, згідно з винаходом, має фіксувальний механізм для фіксації подавального ролика на опорній зоні. За рахунок цього під час роботи забезпечується те, що подавальний ролик не виходить не бажаним чином вбік і/або вгору. У фіксованому стані можливе контрольоване зрушення подавального ролика в різні робочі положення. Переважно, забезпечується можливість зміни положення подавального ролика відносно опорноподавального ролика у фіксованому стані за рахунок встановлення фіксувального механізму в різні положення. Згідно з одним варіантом виконання даного винаходу, фіксувальний механізм містить зрушуваний стопор, який переважно призначений для фіксації на люльці. Згідно з іншим варіантом виконання даного винаходу, фіксувальний механізм містить відкидне пристосування, частини якого призначені для відкидання щонайменше навколо однієї закріпленої на люльці осі, і які призначені для фіксації на люльці. Наприклад, це можуть бути два важелі, які складаються один в один і які блокуються за допомогою переміщуваного клину. При цьому кожен з важелів складається навколо іншої осі. Опорно-подавальний ролик знаходиться під подавальним роликом. Тому вилучення опорноподавального ролика вгору неможливе, поки подавальний ролик встановлений у подавальному пристрої. Коли подавальний ролик вилучений, то відкривається шлях для вилучення опорноподавального ролика вгору. Коли подавальний ролик встановлений між парою люльок, то відстань між люльками переважно більше довжини опорно-подавального ролика. За рахунок цього забезпечується можливість вилучення опорно-подавального ролика вгору через виникаючий внаслідок вилучення подавального ролика вільний простір. Якщо відстань між люльками в робочому положенні менше довжини опорно-подавального ролика, то переважно передбачена можливість зрушення або повороту однієї з люльок відносно іншої люльки, коли виконується вилучення подавального ролика. Таким чином, досягається можливість вилучення опорно-подавального ролика. Переважно, моталка сталевої смуги є моталкою для гарячекатаної сталевої смуги. Переважно, подавальний пристрій є направляючим подавальним пристроєм. Згідно з одним переважним варіантом виконання даного винаходу подавальний ролик і опорно-подавальний ролик розташовані в утримувальному пристосуванні. Таким чином, утримувальне пристосування, яке може бути, наприклад, утримувальною рамою, містить як подавальний ролик, так і опорно-подавальний ролик. Тим самим забезпечується можливість для вилучення, відповідно, для встановлення пари з подавального ролика і опорно-подавального ролика за допомогою захвату лише утримувального пристосування і видалення його з подавального пристрою. 2 UA 107605 C2 5 10 15 20 25 30 35 40 45 50 55 60 За рахунок того, що подавальний ролик і опорно-подавальний ролик не повинні окремо витягуватися, відповідно, окремо встановлюватися у подавальний пристрій, можна швидше здійснювати вилучення і встановлення. Опорно-подавальний ролик може бути встановлений на рамі стаціонарно або з можливістю зрушення. Згідно з одним варіантом виконання, вісь подавального ролика і/або вісь опорноподавального ролика, навколо якої обертається подавальний ролик, відповідно, опорноподавальний ролик, складається щонайменше з двох частин осі подавального ролика і/або частин осі опорно-подавального ролика, при цьому щонайменше одна з частин осі подавального ролика виконана у вигляді роз'ємно закріпленої на циліндровому тілі подавального ролика або опорно-подавального ролика, наприклад, за допомогою сполучного фланця, ділильного диска із зрушуваним захватним пальцем або кулачкової муфти, кінцевої цапфи валу. При цьому кінцева цапфа валу може бути виконана у вигляді порожнистого валу, призначеного для введення для приводу подавального ролика, відповідно, опорноподавального ролика, що приводиться в обертання за допомогою двигуна валу. Це забезпечує можливість швидкого вилучення подавального ролика і/або опорно-подавального ролика з подавального пристрою, що зменшує викликаний браком часу ризик безпеки при заміні подавального ролика. Згідно з одним варіантом виконання подавального пристрою, згідно з винаходом, передбачена можливість вилучення опорно-подавального ролика вбік у напрямі його поздовжньої осі з подавального пристрою. Його можна також вводити з боку у напрямі його поздовжньої осі у подавальний пристрій. У показаних в ЕР747147В1 або АТ500698В1 подавальних пристроях передбачена можливість повороту одного кінця люльок навколо поворотної осі, тоді як інший кінець люльок сполучений з виконавчим пристосуванням, таким як пневматичний або гідравлічний циліндр, переважно з гідравлічним циліндром. За рахунок перестановки цього виконавчого пристосування можна повертати люльки навколо їх поворотної осі, наприклад, для забезпечення можливості вилучення подавального ролика або для керування, відповідно, регулювання відстані від подавального ролика або опорно-подавального ролика. Опорна зона подавального ролика знаходиться між поворотним кінцем і сполученим з виконавчим пристосуванням кінцем люльки. Також у подавальному пристрої, згідно з винаходом, люльки встановлені з можливістю повороту навколо розташованої в зоні поворотної осі люльок поворотної осі, і вони сполучені у виконавчій зоні з виконавчим пристосуванням. При цьому опорна зона подавального ролика може знаходитися, як в ЕР747147В1 або АТ500698В1, між зоною поворотної осі і виконавчою зоною. Згідно з іншим варіантом виконання, зона поворотної осі може знаходитися між опорною зоною і виконавчою зоною. Перевага такого варіанту виконання полягає в тому, що при притисненні подавального ролика сили краще передаються у люльку, і для люльки створюються більш сприятливі напружені стани. Ефективна відстань виконавчого пристосування, що діє на один кінець люльки, може бути легко збільшена при такій конструкції, ніж у вказаних в ЕР747147В1 або АТ500698В1 варіантах виконання. За рахунок збільшеної ефективної відстані можна досягати тих же сил за допомогою менших виконавчих пристосувань, відповідно, за допомогою тих же виконавчих пристосувань досягати більших сил. Іншим предметом даного винаходу є спосіб вилучення подавального ролика з подавального пристрою, згідно з винаходом. Цей спосіб характеризується тим, що він має стадії - відкривання фіксувального механізму, - вилучення подавального ролика вбік і/або вгору з подавального пристрою. Під відкриванням фіксувального механізму мається на увазі, що розмикається фіксація подавального ролика на опорній зоні. Опорно-подавальний ролик утримується у подавальному пристрої за допомогою фіксувальних пристосувань, для того, щоб при нормальній роботі взагалі не змінювати їх положення або ж не змінювати їх положення понад прийнятну величину. При цьому опорноподавальний ролик може бути фіксований, так що неможливий будь-який рух. Він може бути також встановлений з можливістю зрушення на прийнятну, відповідно, бажану величину. Прийнятна, відповідно, бажана величина можливого зрушення залежить від відповідного робочого стану. Для забезпечення можливості зміни сил відхилення подавального пристрою залежно від товщини смуги і якості смуги, передбачена, наприклад, можливість зміни до певної міри відстані між осями подавального ролика і опорно-подавального ролика. 3 UA 107605 C2 5 10 15 20 25 30 35 40 45 50 55 Один варіант виконання способу, згідно з винаходом, характеризується тим, що він після вилучення подавального ролика містить додатково стадії - розмикання фіксувальних пристосувань для фіксації опорно-подавального ролика у подавальному пристрої, - вилучення опорно-подавального ролика вгору з подавального пристрою. Через отвір, що виникає внаслідок вилучення подавального ролика, можна опорноподавальний ролик витягувати вгору з подавального пристрою. Згідно з іншим варіантом виконання, для вилучення опорно-подавального ролика можна витягувати його вбік з подавального пристрою, тобто у напрямі його поздовжньої осі. Це можна виконувати перед або після вилучення, згідно з винаходом, подавального ролика. Це можна здійснювати також під час вилучення, згідно з винаходом, подавального ролика з подавального пристрою; тим самим можна швидше виконувати вилучення подавального ролика і опорноподавального ролика, ніж при їх витягуванні послідовно один за одним. В цьому випадку спосіб, згідно з винаходом, містить під час вилучення подавального ролика додатково стадії - розмикання фіксувальних пристосувань для фіксації опорно-подавального ролика у подавальному пристрої, - вилучення опорно-подавального ролика за допомогою бічного витягування з подавального пристрою. Згідно з одним переважним варіантом виконання даного винаходу, подавальний ролик і опорно-подавальний ролик витягують парами за допомогою вилучення утримувального пристосування, в якому розташована пара з подавального ролика і опорно-подавального ролика, з подавального пристрою. Короткий опис креслень Нижче приводиться як приклад опис винаходу із посиланнями на креслення, що додаються, на яких схемно змальовано: фіг. 1а - варіант виконання подавального пристрою, згідно з винаходом, на виді збоку; фіг. 1b - подавальний пристрій, згідно з фіг. 1а, в ізометричній проекції зверху; фіг. 2 - подавальний пристрій, згідно з фіг. 1Ь, з розташованими в утримувальному пристосуванні подавальним роликом і опорно-подавальним роликом, в ізометричній проекції зверху; фіг. 3 - варіант виконання подавального пристрою, згідно з винаходом, в якому зона 11 поворотної осі знаходиться між опорною зоною 7 і виконавчою зоною 12; фіг. 4 - подавальний пристрій, згідно з винаходом, з витягнутим опорно-подавальним роликом, в ізометричній проекції зверху; фіг. 5 - альтернативний варіант виконання фіксувального механізму для фіксації подавального ролика на опорній зоні; фіг. 6 - інший варіант виконання подавального пристрою, згідно з винаходом, в якому зона 11 поворотної осі знаходиться між опорною зоною 7 і виконавчою зоною 12. Опис варіантів виконання На фіг. 1а показаний на виді збоку подавальний пристрій 1, згідно з винаходом, для моталки сталевої смуги, зокрема, напрямний подавальний пристрій для моталки гарячекатаної смуги. Подавальний пристрій 1 містить встановлений на рамі опорно-подавальний ролик 3 і регульований відносно опорно-подавального ролика подавальний ролик 4. На фіг. 1 подавальний ролик 4 іопорно-подавальний ролик 3 змальовані лише штриховими лініями, оскільки вони на виді збоку закриті рамою 2 і іншими частинами подавального пристрою. Подавальний ролик 4 спирається на пару сполучених з рамою люльок 5а, 5b. На фіг. 1 на виді збоку видно лише одну люльку 5а, друга люлька 5b пари в цій проекції закрита люлькою 5а. Пара люльок 5а, 5b знаходиться в робочому положенні. Пара люльок 5а, 5b встановлена з можливістю повороту навколо поворотної осі 6 рами. Подавальний ролик 4 встановлений на опорній зоні 7 люльок. Опорна зона 7 відкрита для введення, відповідно, видалення подавального ролика 4 вбік вгору при знаходженні люльок в робочому положенні. Опорна зона змальована хвилястою суцільною лінією. Є фіксувальний механізм для фіксації подавального ролика 4 на опорній зоні 7, він виконаний у вигляді зрушуваного стопора 8. У показаному положенні стопора 8 він ще не зрушений у своє кінцеве положення, в якому він фіксує подавальний ролик 4 на опорній зоні 7. Для наочності частина люльки 5 показана в розрізі, так що частково показано проходження стопора 8 в люльці 5. Коли стопор 8 переводиться з показаного положення у своє кінцеве положення, як показано на фіг. 1b, то, з одного боку, фіксується подавальний ролик 4 і, з іншого боку, приводяться в дію балансувальні чашки 20а, 20b для встановленя без зазору підшипників подавального ролика 4. 4 UA 107605 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1b показане в ізометричній проекції зверху подавальний пристрій 1, згідно з фіг. 1а. Однакові з фіг. 1а частини позначені тими ж позиціями. На відміну від фіг. 1а, стопор 8 фіксувального механізму показаний у своєму кінцевому положенні, в якому він фіксує подавальний ролик на опорній зоні 7 люльок 5а, 5b. Подавальний ролик 4 і опорно-подавальний ролик 3 видні краще, ніж на фіг. 1а. У протилежність фіг. 1а, видно друга люлька 5b пари люльок 5а, 5b. Як на фіг. 1а, так і на фіг. 1b, один кінець люльок 5а, 5b з'єднання з виконавчим пристосуванням, зокрема, з гідравлічним циліндром 9а, 9b. За рахунок перестановки цих гідравлічних циліндрів 9а, 9b можна повертати люльки 5а, 5b навколо їх поворотної осі 6, наприклад, для встановлення відстані від подавального ролика 4 до опорно-подавального ролика 3. Опорна зона 7 подавального ролика знаходиться між кінцем, що повертається навколо поворотної осі 6, і кінцем люльок 5а, 5b, сполученим з гідравлічним циліндром 9а, 9b виконавчого пристосування. На фіг. 2 показаний подавальний пристрій, згідно з фіг. 1b, в іншій косій проекції зверху. На відміну від фіг. 1b, стопор 8 фіксувального механізму показаний у своєму початковому положенні, в якому подавальний ролик 4 не фіксований на опорній зоні 7. Подавальний ролик 4 і опорно-подавальний ролик 3 знаходяться не у вбудованому в подавальний пристрій 1 положенні. Вони розташовані в утримувальному пристосуванні, зокрема, в утримувальній рамі 10. Встановлення, відповідно, вилучення подавального ролика 4 і опорно-подавального ролика 3 здійснюється за допомогою введення, відповідно, вилучення утримувальної рами 10 в рамі 2 подавального пристрою 1. На фіг. 3 показаний подавальний пристрій, згідно з винаходом, на виді збоку, аналогічно фіг. 1а. Однакові з фіг. 1а частини позначені тими ж позиціями. Для кращої наочності подавальний ролик 4 і опорно-подавальний ролик 3 не змальовані. Поворотна вісь 6 розташована в зоні 11 поворотної осі люльки 5а. Гідравлічний циліндр 9а розташований у виконавчій зоні 12 люльок 5а. На відміну від фіг. 1а, зона 11 поворотної осі знаходиться між опорною зоною 7 і виконавчою зоною 12. На фіг. 4 показаний подавальний пристрій, аналогічний фіг. 1b, в ізометричній проекції зверху. Однакові з фіг. 1b частини позначені тими ж позиціями. У подавальний пристрій 1 не введений подавальний ролик і, відповідно, не змальований. Опорно-подавальний ролик 3 також не встановлений. На фіг. 4 опорно-подавальний ролик показаний у вилученому стані. Опорноподавальний ролик 3 призначений для вилучення з подавального пристрою 1, відповідно, для введення у подавальний пристрій 1 з боку у напрямі своєї поздовжньої осі. На фіг. 4 показаний каркас, на якому можна виводити опорно-подавальний ролик 3 з подавального пристрою 1, відповідно, вводити у подавальний пристрій 1. Фіксувальний механізм для фіксації подавального ролика 4 на опорній зоні 7 не обов'язково має бути виконаний у вигляді зрушуваного стопора 8. На фіг. 5 показаний альтернативний фіксувальний механізм, який має відкидне пристосування з двома важелями 14, 16, що складаються один в одний і блокуються за допомогою переміщуваного клиновидного пристосування 18. При цьому кожен з важелів 14, 16 складається навколо своєї окремої осі, важіль 14 - навколо осі 15, а важіль 16 - навколо осі 7. Обидва важелі 14, 16 сполучені через осі 15, 17 з люлькою 5а. Переміщуване клиновидне пристосування 18 закріплено на важелі 16; його переміщення забезпечується за допомогою гідравлічного циліндра 19. Важіль 14 має виступи, які входять у виїмки на переміщуваному клиновидному пристосуванні 18. При закриванні фіксувального механізму важелі 14, 16 складаються у показане положення, і гідравлічний циліндр 19 переміщує переміщуване клиновидне пристосування 18 так, що виїмки ковзають по виступах. Тим самим обидва важелі 14, 16 блокуються один на одному. На фіг. 6 показаний подавальний пристрій, згідно з винаходом, на виді збоку, аналогічно фіг. 1а і 3. Однакові з фіг. 1а частини позначені тими ж позиціями. Поворотна вісь 6 розташована у виконавчій зоні 11 люльок 5а. Гідравлічний циліндр 9а розташований у виконавчій зоні 12 люльок 5а. Так само як на фіг. 3, на відміну від фіг. 1а, зона 11 поворотної осі знаходиться між опорною зоною 7 і виконавчою зоною 12. Фіг. 3 і фіг. 6 відрізняються формою люльки 5а і видом встановлення подавального ролика на опорній зоні люльки. Перелік позицій 1 Подавальний пристрій 2 Рама 3 Опорно-подавальний ролик 4 Подавальний ролик 5а, 5b Люлька 6 Поворотна вісь 5 UA 107605 C2 5 10 7 Опорна зона 8 Стопор 9а, 9b Гідравлічний циліндр 10 Утримувальна рама 11 Зона поворотної осі 12 Виконавча зона 13 Каркас для вилучення 14 Важіль 15 Вісь 16 Важіль 17 Вісь 18 Переміщуване клиновидне пристосування 19 Гідравлічний циліндр 20а, 20b Балансувальні чашки 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Подавальний пристрій (1) для моталки сталевої смуги, який містить щонайменше один встановлений на рамі (2) опорно-подавальний ролик (3) і щонайменше один регульований відносно опорно-подавального ролика (3) подавальний ролик (4), який встановлений щонайменше на одній сполученій з рамою люльці (5а, 5b), при цьому подавальний ролик (4) встановлений на опорній зоні (7) люльки (5а, 5b), який відрізняється тим, що опорна зона (7) є відкритою для введення та, відповідно, для вилучення подавального ролика (4) в бік і/або вгору при знаходженні люльки (5а, 5b) в робочому положенні, при цьому подавальний пристрій (1) має фіксувальний механізм для фіксації подавального ролика (4) на опорній зоні (7). 2. Подавальний пристрій (1) за п. 1, який відрізняється тим, що виконаний з можливістю зміни положення подавального ролика (4) відносно опорно-подавального ролика (3) у фіксованому стані за рахунок встановлення фіксувального механізму в різні положення. 3. Подавальний пристрій (1) за п. 1 або п. 2, який відрізняється тим, що фіксувальний механізм містить зрушуваний стопор (8), який переважно призначений для фіксації на люльці (5а, 5b). 4. Подавальний пристрій (1) за будь-яким із пп. 1-3, при цьому подавальний ролик (4) розташований між парою люльок (5а, 5b), який відрізняється тим, що відстань між люльками (5а, 5b) більше довжини опорно-подавального ролика (3). 5. Подавальний пристрій (1) за будь-яким із пп. 1-4, який відрізняється тим, що виконаний з можливістю зрушення або повороту однієї з люльок (5а, 5b) відносно іншої люльки (5а, 5b). 6. Подавальний пристрій (1) за будь-яким із пп. 1-5, який відрізняється тим, що моталка сталевої смуги є моталкою для гарячекатаної сталевої смуги. 7. Подавальний пристрій (1) за будь-яким із пп. 1-6, який відрізняється тим, що подавальний пристрій (1) є направляючим подавальним пристроєм. 8. Подавальний пристрій (1) за будь-яким із пп. 1-7, який відрізняється тим, що подавальний ролик (4) і опорно-подавальний ролик (3) розташовані в утримувальному пристосуванні. 9. Подавальний пристрій (1) за будь-яким із пп. 1-8, який відрізняється тим, що вісь подавального ролика і/або вісь опорно-подавального ролика, навколо якої обертається подавальний ролик (4) та, відповідно, опорно-подавальний ролик (3), складається щонайменше з двох частин осі подавального ролика і/або частин осі опорно-подавального ролика, при цьому щонайменше одна з частин осі подавального ролика і/або частин осі опорно-подавального ролика виконана у вигляді рознімно закріпленої на циліндровому тілі подавального ролика або опорно-подавального ролика кінцевої цапфи вала. 10. Подавальний пристрій (1) за будь-яким із пп. 1-9, який відрізняється тим, що виконаний з можливістю вилучення опорно-подавального ролика в бік у напрямі його поздовжньої осі з подавального пристрою. 11. Спосіб вилучення подавального ролика (4) з подавального пристрою (1) за будь-яким із пп. 1-10, який відрізняється тим, що він містить стадії: відкривання фіксувального механізму, вилучення подавального ролика (4) в бік і/або вгору з подавального пристрою (1). 12. Спосіб за п. 11, який відрізняється тим, що він після вилучення подавального ролика (4) містить додатково стадії: розмикання фіксувальних пристосувань для фіксації опорно-подавального ролика (3) в подавальному пристрої (1), вилучення опорно-подавального ролика (3) вгору з подавального пристрою (1). 6 UA 107605 C2 5 10 13. Спосіб за п. 11, який відрізняється тим, що він під час вилучення подавального ролика (4) містить додатково стадії: розмикання фіксувальних пристосувань для фіксації опорно-подавального ролика (3) в подавальному пристрої (1), вилучення опорно-подавального ролика (3) за допомогою витягування в бік з подавального пристрою (1). 14. Спосіб за п. 11, який відрізняється тим, що подавальний ролик (4) і опорно-подавальний ролик (3) витягують парами за допомогою вилучення утримувального пристосування, в якому розташована пара з подавального ролика (4) і опорно-подавального ролика (3), з подавального пристрою (1). 7 UA 107605 C2 8 UA 107605 C2 9 UA 107605 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
