Пружинний тренувальний комплекс “body time”

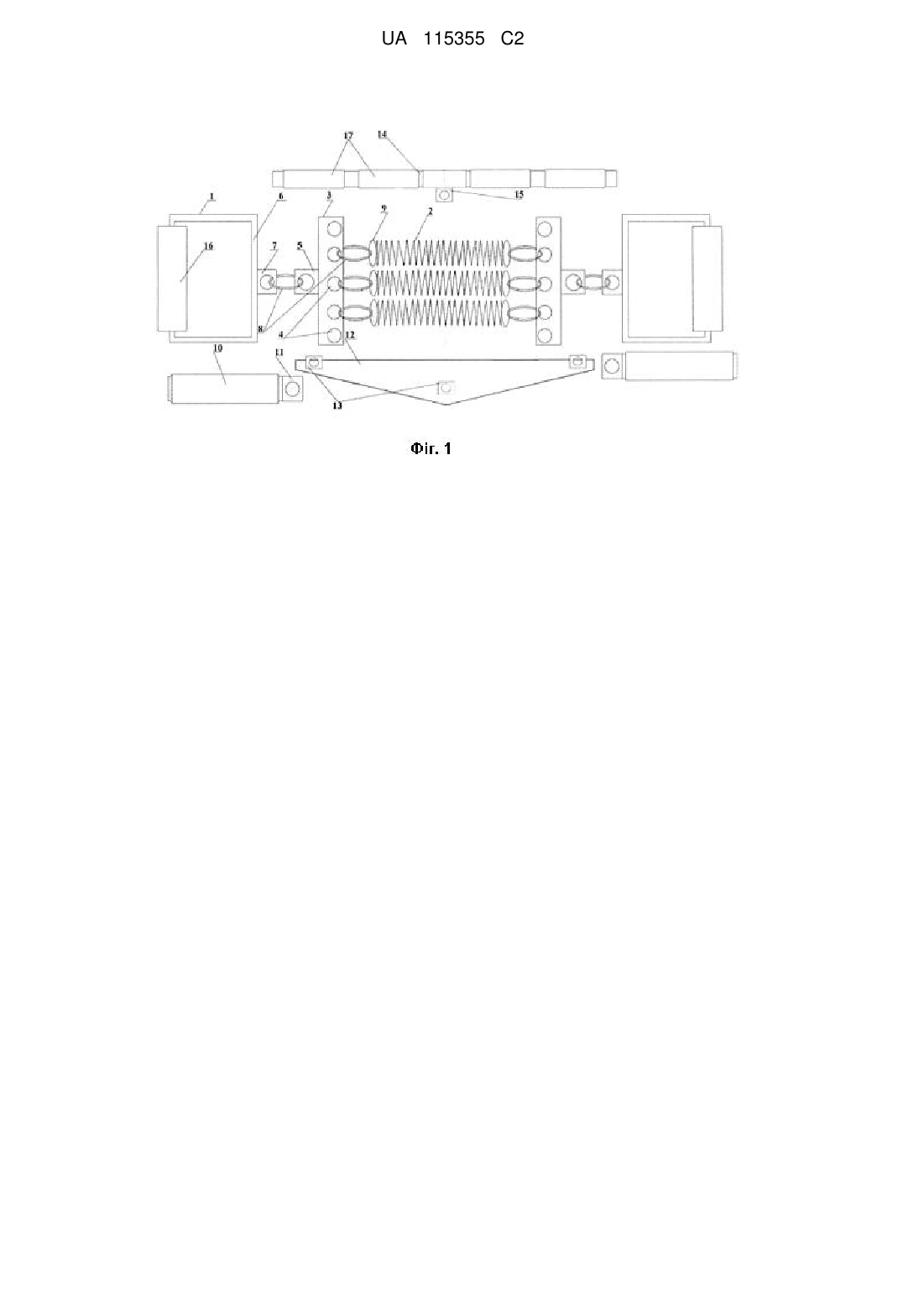

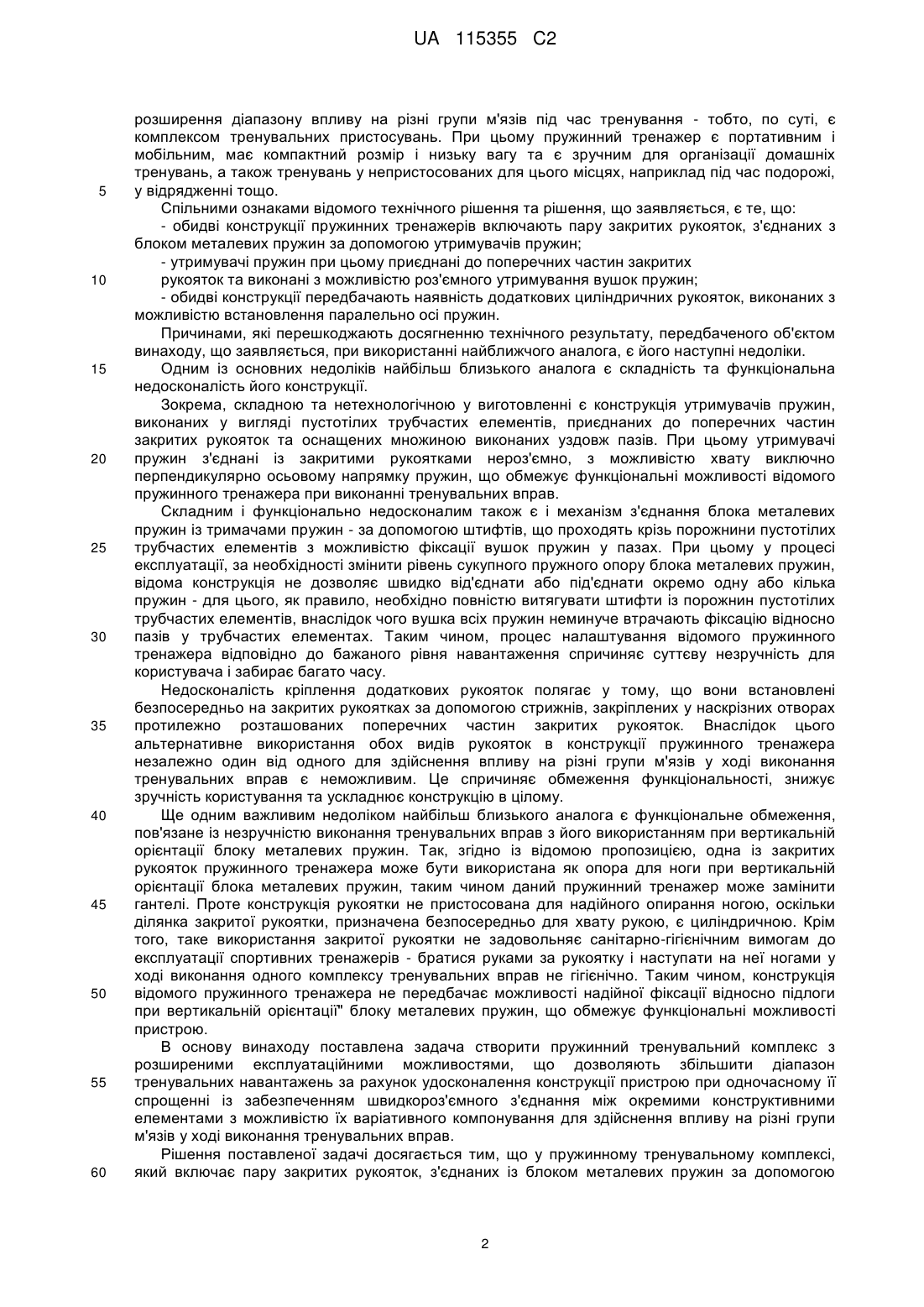

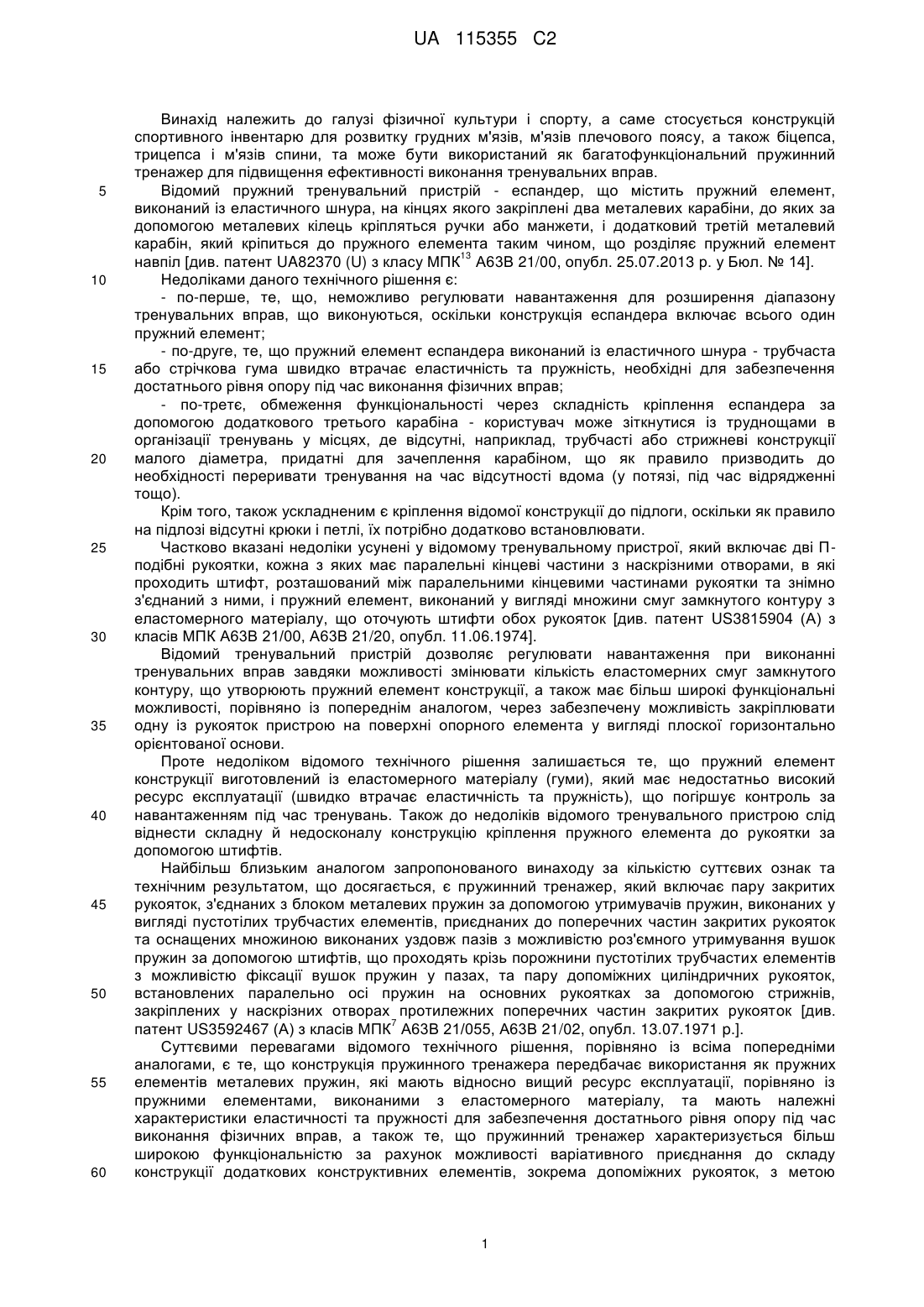

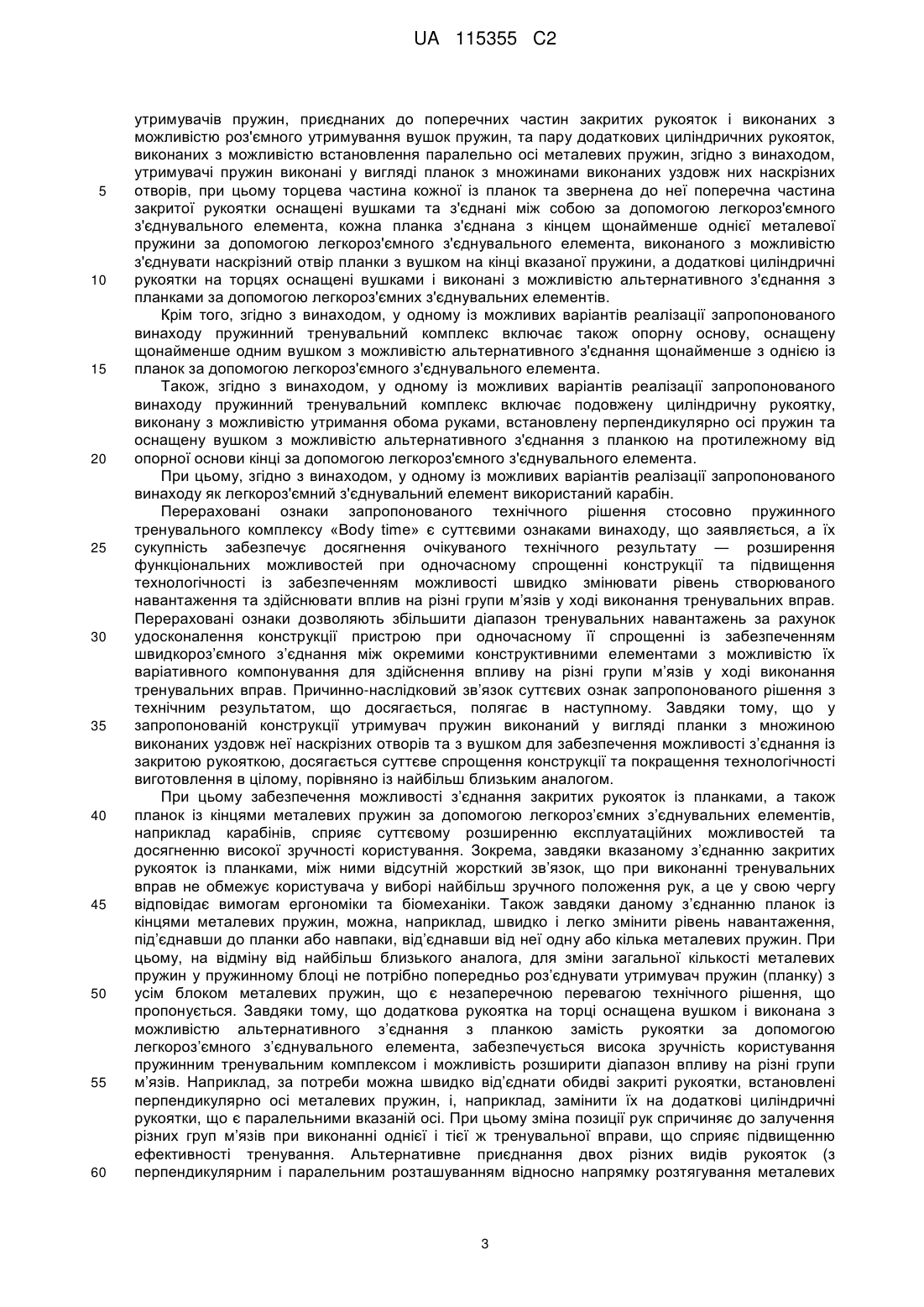

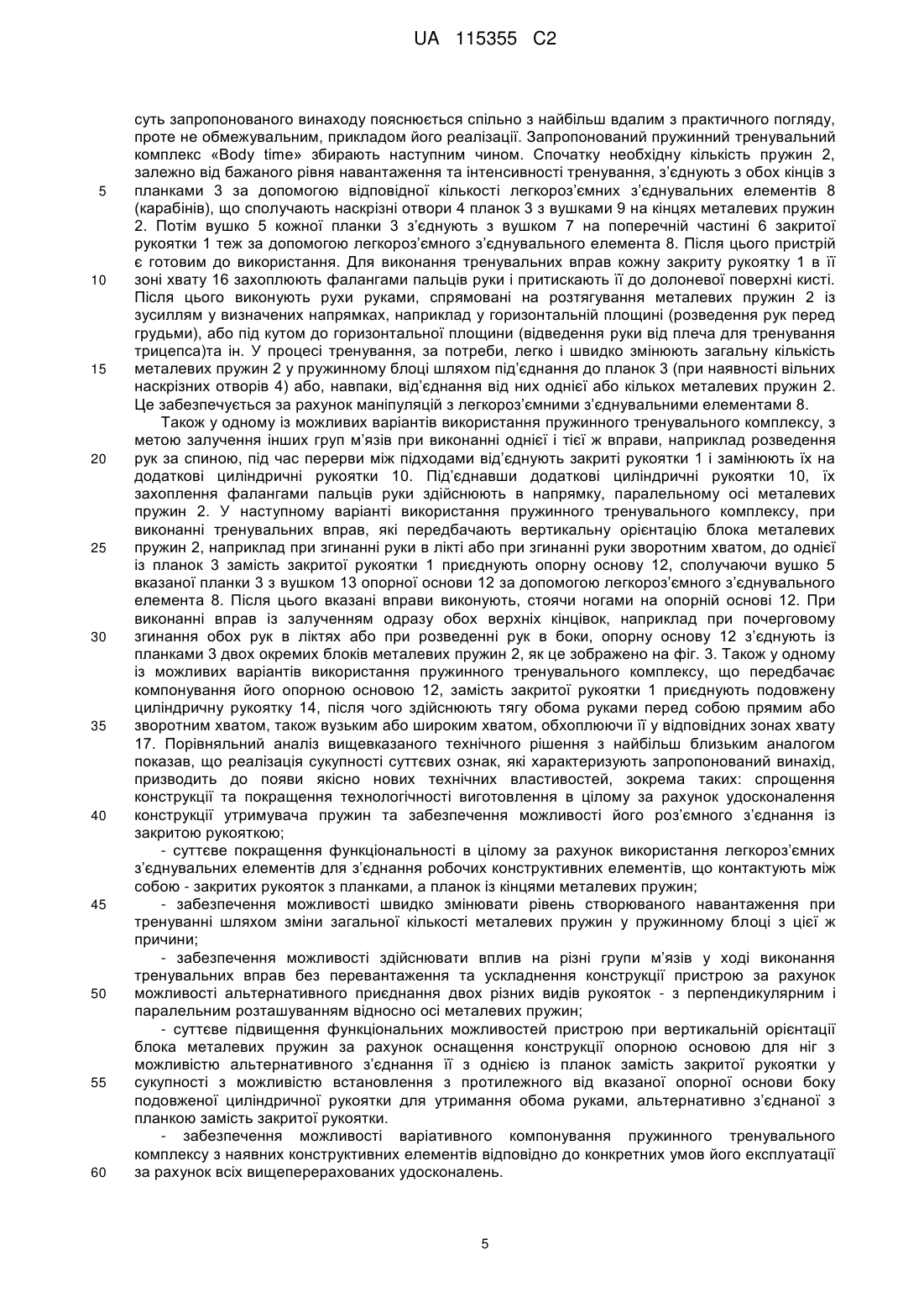

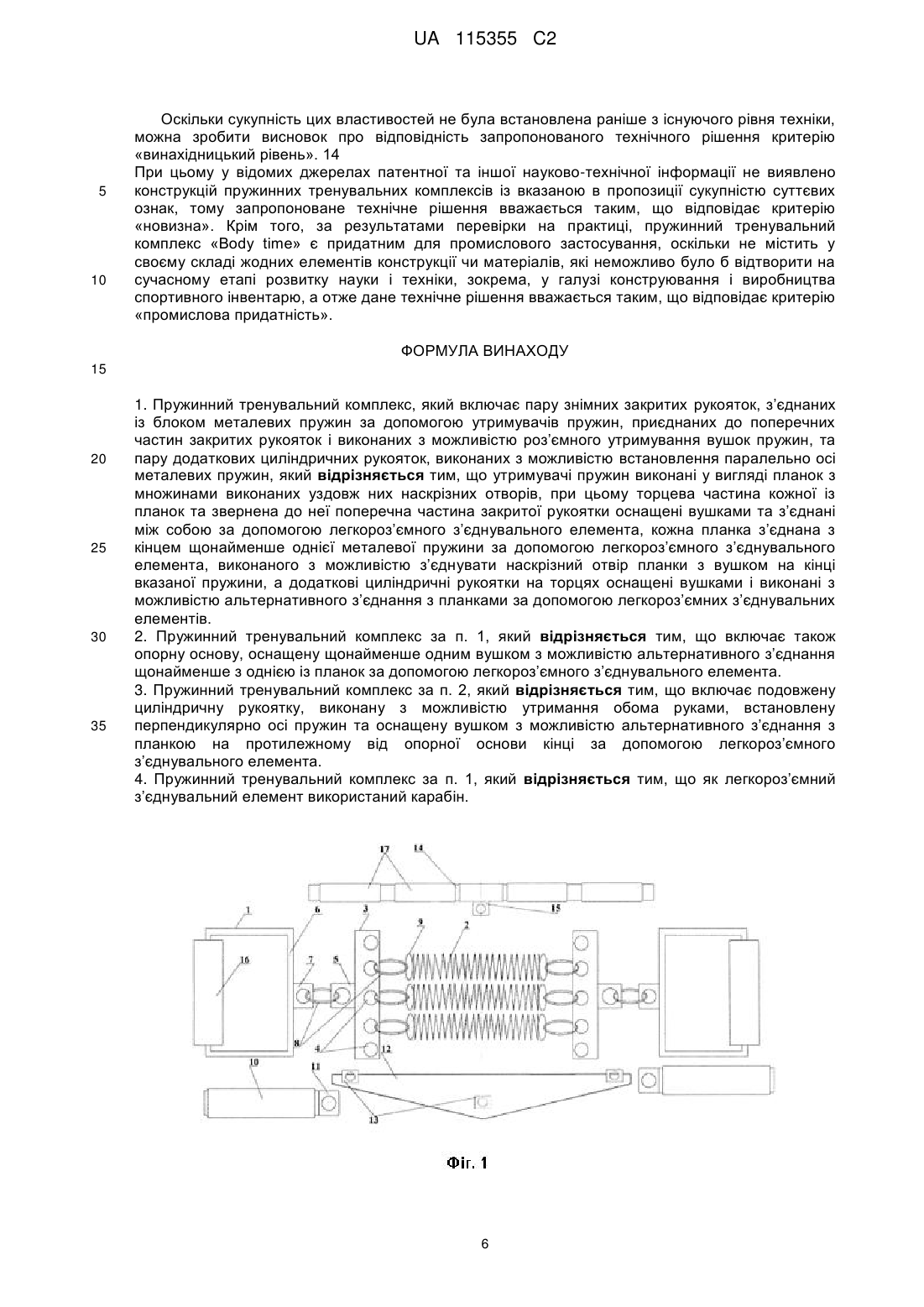

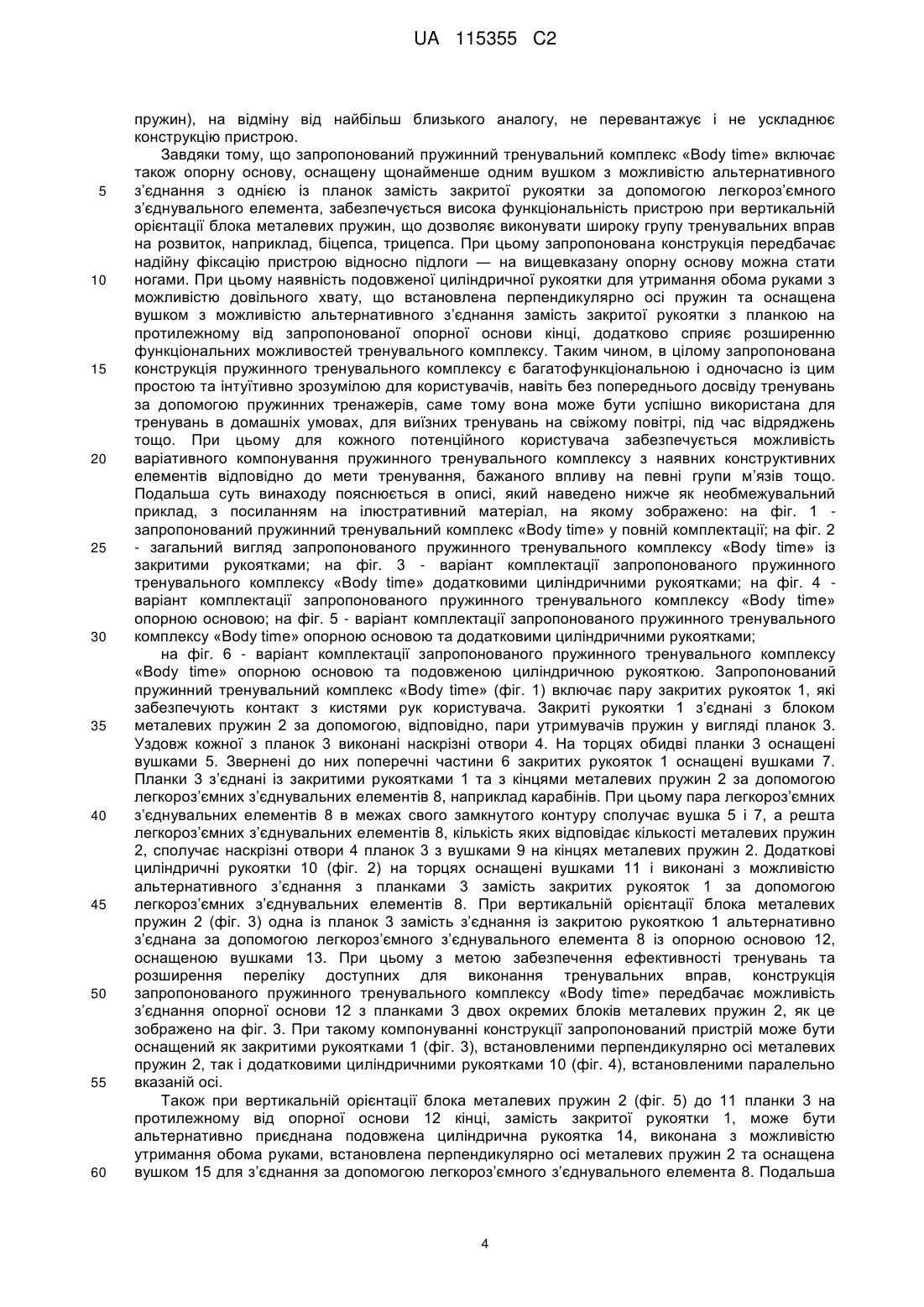

Реферат: Використання: у галузі фізичної культури і спорту для підвищення ефективності виконання тренувальних вправ. Суть:, пружинний тренувальний комплекс включає пару закритих рукояток, з'єднаних із блоком металевих пружин за допомогою утримувачів пружин. Утримувачі пружин приєднані до поперечних частин закритих рукояток і виконані з можливістю роз'ємного утримування вушок пружин. Додаткові циліндричні рукоятки виконані з можливістю встановлення паралельно осі металевих пружин. Утримувачі пружин виконані у вигляді планок з множинами виконаних уздовж них наскрізних отворів. Торцева частина кожної із планок та звернена до неї поперечна частина закритої рукоятки оснащені вушками та з'єднані між собою за допомогою легкороз'ємного з'єднувального елемента. Кожна планка з'єднана з кінцем щонайменше однієї металевої пружини за допомогою легкороз'ємного з'єднувального елемента. Легкороз'ємний з'єднувальний елемент виконаний з можливістю з'єднувати наскрізний отвір планки з вушком на кінці вказаної пружини. Додаткові циліндричні рукоятки на торцях оснащені вушками і виконані з можливістю альтернативного з'єднання з планками за допомогою легкороз'ємних з'єднувальних елементів. Технічні переваги: покращення функціональності; спрощення конструкції та підвищення технологічності; забезпечення можливості швидко змінювати рівень створюваного навантаження та здійснювати вплив на різні групи м'язів у ході виконання тренувальних вправ. UA 115355 C2 (12) UA 115355 C2 UA 115355 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі фізичної культури і спорту, а саме стосується конструкцій спортивного інвентарю для розвитку грудних м'язів, м'язів плечового поясу, а також біцепса, трицепса і м'язів спини, та може бути використаний як багатофункціональний пружинний тренажер для підвищення ефективності виконання тренувальних вправ. Відомий пружний тренувальний пристрій - еспандер, що містить пружний елемент, виконаний із еластичного шнура, на кінцях якого закріплені два металевих карабіни, до яких за допомогою металевих кілець кріпляться ручки або манжети, і додатковий третій металевий карабін, який кріпиться до пружного елемента таким чином, що розділяє пружний елемент 13 навпіл [див. патент UA82370 (U) з класу МПК А63В 21/00, опубл. 25.07.2013 р. у Бюл. № 14]. Недоліками даного технічного рішення є: - по-перше, те, що, неможливо регулювати навантаження для розширення діапазону тренувальних вправ, що виконуються, оскільки конструкція еспандера включає всього один пружний елемент; - по-друге, те, що пружний елемент еспандера виконаний із еластичного шнура - трубчаста або стрічкова гума швидко втрачає еластичність та пружність, необхідні для забезпечення достатнього рівня опору під час виконання фізичних вправ; - по-третє, обмеження функціональності через складність кріплення еспандера за допомогою додаткового третього карабіна - користувач може зіткнутися із труднощами в організації тренувань у місцях, де відсутні, наприклад, трубчасті або стрижневі конструкції малого діаметра, придатні для зачеплення карабіном, що як правило призводить до необхідності переривати тренування на час відсутності вдома (у потязі, під час відрядженні тощо). Крім того, також ускладненим є кріплення відомої конструкції до підлоги, оскільки як правило на підлозі відсутні крюки і петлі, їх потрібно додатково встановлювати. Частково вказані недоліки усунені у відомому тренувальному пристрої, який включає дві Пподібні рукоятки, кожна з яких має паралельні кінцеві частини з наскрізними отворами, в які проходить штифт, розташований між паралельними кінцевими частинами рукоятки та знімно з'єднаний з ними, і пружний елемент, виконаний у вигляді множини смуг замкнутого контуру з еластомерного матеріалу, що оточують штифти обох рукояток [див. патент US3815904 (А) з класів МПК А63В 21/00, А63В 21/20, опубл. 11.06.1974]. Відомий тренувальний пристрій дозволяє регулювати навантаження при виконанні тренувальних вправ завдяки можливості змінювати кількість еластомерних смуг замкнутого контуру, що утворюють пружний елемент конструкції, а також має більш широкі функціональні можливості, порівняно із попереднім аналогом, через забезпечену можливість закріплювати одну із рукояток пристрою на поверхні опорного елемента у вигляді плоскої горизонтально орієнтованої основи. Проте недоліком відомого технічного рішення залишається те, що пружний елемент конструкції виготовлений із еластомерного матеріалу (гуми), який має недостатньо високий ресурс експлуатації (швидко втрачає еластичність та пружність), що погіршує контроль за навантаженням під час тренувань. Також до недоліків відомого тренувального пристрою слід віднести складну й недосконалу конструкцію кріплення пружного елемента до рукоятки за допомогою штифтів. Найбільш близьким аналогом запропонованого винаходу за кількістю суттєвих ознак та технічним результатом, що досягається, є пружинний тренажер, який включає пару закритих рукояток, з'єднаних з блоком металевих пружин за допомогою утримувачів пружин, виконаних у вигляді пустотілих трубчастих елементів, приєднаних до поперечних частин закритих рукояток та оснащених множиною виконаних уздовж пазів з можливістю роз'ємного утримування вушок пружин за допомогою штифтів, що проходять крізь порожнини пустотілих трубчастих елементів з можливістю фіксації вушок пружин у пазах, та пару допоміжних циліндричних рукояток, встановлених паралельно осі пружин на основних рукоятках за допомогою стрижнів, закріплених у наскрізних отворах протилежних поперечних частин закритих рукояток [див. 7 патент US3592467 (А) з класів МПК А63В 21/055, А63В 21/02, опубл. 13.07.1971 p.]. Суттєвими перевагами відомого технічного рішення, порівняно із всіма попередніми аналогами, є те, що конструкція пружинного тренажера передбачає використання як пружних елементів металевих пружин, які мають відносно вищий ресурс експлуатації, порівняно із пружними елементами, виконаними з еластомерного матеріалу, та мають належні характеристики еластичності та пружності для забезпечення достатнього рівня опору під час виконання фізичних вправ, а також те, що пружинний тренажер характеризується більш широкою функціональністю за рахунок можливості варіативного приєднання до складу конструкції додаткових конструктивних елементів, зокрема допоміжних рукояток, з метою 1 UA 115355 C2 5 10 15 20 25 30 35 40 45 50 55 60 розширення діапазону впливу на різні групи м'язів під час тренування - тобто, по суті, є комплексом тренувальних пристосувань. При цьому пружинний тренажер є портативним і мобільним, має компактний розмір і низьку вагу та є зручним для організації домашніх тренувань, а також тренувань у непристосованих для цього місцях, наприклад під час подорожі, у відрядженні тощо. Спільними ознаками відомого технічного рішення та рішення, що заявляється, є те, що: - обидві конструкції пружинних тренажерів включають пару закритих рукояток, з'єднаних з блоком металевих пружин за допомогою утримувачів пружин; - утримувачі пружин при цьому приєднані до поперечних частин закритих рукояток та виконані з можливістю роз'ємного утримування вушок пружин; - обидві конструкції передбачають наявність додаткових циліндричних рукояток, виконаних з можливістю встановлення паралельно осі пружин. Причинами, які перешкоджають досягненню технічного результату, передбаченого об'єктом винаходу, що заявляється, при використанні найближчого аналога, є його наступні недоліки. Одним із основних недоліків найбільш близького аналога є складність та функціональна недосконалість його конструкції. Зокрема, складною та нетехнологічною у виготовленні є конструкція утримувачів пружин, виконаних у вигляді пустотілих трубчастих елементів, приєднаних до поперечних частин закритих рукояток та оснащених множиною виконаних уздовж пазів. При цьому утримувачі пружин з'єднані із закритими рукоятками нероз'ємно, з можливістю хвату виключно перпендикулярно осьовому напрямку пружин, що обмежує функціональні можливості відомого пружинного тренажера при виконанні тренувальних вправ. Складним і функціонально недосконалим також є і механізм з'єднання блока металевих пружин із тримачами пружин - за допомогою штифтів, що проходять крізь порожнини пустотілих трубчастих елементів з можливістю фіксації вушок пружин у пазах. При цьому у процесі експлуатації, за необхідності змінити рівень сукупного пружного опору блока металевих пружин, відома конструкція не дозволяє швидко від'єднати або під'єднати окремо одну або кілька пружин - для цього, як правило, необхідно повністю витягувати штифти із порожнин пустотілих трубчастих елементів, внаслідок чого вушка всіх пружин неминуче втрачають фіксацію відносно пазів у трубчастих елементах. Таким чином, процес налаштування відомого пружинного тренажера відповідно до бажаного рівня навантаження спричиняє суттєву незручність для користувача і забирає багато часу. Недосконалість кріплення додаткових рукояток полягає у тому, що вони встановлені безпосередньо на закритих рукоятках за допомогою стрижнів, закріплених у наскрізних отворах протилежно розташованих поперечних частин закритих рукояток. Внаслідок цього альтернативне використання обох видів рукояток в конструкції пружинного тренажера незалежно один від одного для здійснення впливу на різні групи м'язів у ході виконання тренувальних вправ є неможливим. Це спричиняє обмеження функціональності, знижує зручність користування та ускладнює конструкцію в цілому. Ще одним важливим недоліком найбільш близького аналога є функціональне обмеження, пов'язане із незручністю виконання тренувальних вправ з його використанням при вертикальній орієнтації блоку металевих пружин. Так, згідно із відомою пропозицією, одна із закритих рукояток пружинного тренажера може бути використана як опора для ноги при вертикальній орієнтації блока металевих пружин, таким чином даний пружинний тренажер може замінити гантелі. Проте конструкція рукоятки не пристосована для надійного опирання ногою, оскільки ділянка закритої рукоятки, призначена безпосередньо для хвату рукою, є циліндричною. Крім того, таке використання закритої рукоятки не задовольняє санітарно-гігієнічним вимогам до експлуатації спортивних тренажерів - братися руками за рукоятку і наступати на неї ногами у ході виконання одного комплексу тренувальних вправ не гігієнічно. Таким чином, конструкція відомого пружинного тренажера не передбачає можливості надійної фіксації відносно підлоги при вертикальній орієнтації" блоку металевих пружин, що обмежує функціональні можливості пристрою. В основу винаходу поставлена задача створити пружинний тренувальний комплекс з розширеними експлуатаційними можливостями, що дозволяють збільшити діапазон тренувальних навантажень за рахунок удосконалення конструкції пристрою при одночасному її спрощенні із забезпеченням швидкороз'ємного з'єднання між окремими конструктивними елементами з можливістю їх варіативного компонування для здійснення впливу на різні групи м'язів у ході виконання тренувальних вправ. Рішення поставленої задачі досягається тим, що у пружинному тренувальному комплексі, який включає пару закритих рукояток, з'єднаних із блоком металевих пружин за допомогою 2 UA 115355 C2 5 10 15 20 25 30 35 40 45 50 55 60 утримувачів пружин, приєднаних до поперечних частин закритих рукояток і виконаних з можливістю роз'ємного утримування вушок пружин, та пару додаткових циліндричних рукояток, виконаних з можливістю встановлення паралельно осі металевих пружин, згідно з винаходом, утримувачі пружин виконані у вигляді планок з множинами виконаних уздовж них наскрізних отворів, при цьому торцева частина кожної із планок та звернена до неї поперечна частина закритої рукоятки оснащені вушками та з'єднані між собою за допомогою легкороз'ємного з'єднувального елемента, кожна планка з'єднана з кінцем щонайменше однієї металевої пружини за допомогою легкороз'ємного з'єднувального елемента, виконаного з можливістю з'єднувати наскрізний отвір планки з вушком на кінці вказаної пружини, а додаткові циліндричні рукоятки на торцях оснащені вушками і виконані з можливістю альтернативного з'єднання з планками за допомогою легкороз'ємних з'єднувальних елементів. Крім того, згідно з винаходом, у одному із можливих варіантів реалізації запропонованого винаходу пружинний тренувальний комплекс включає також опорну основу, оснащену щонайменше одним вушком з можливістю альтернативного з'єднання щонайменше з однією із планок за допомогою легкороз'ємного з'єднувального елемента. Також, згідно з винаходом, у одному із можливих варіантів реалізації запропонованого винаходу пружинний тренувальний комплекс включає подовжену циліндричну рукоятку, виконану з можливістю утримання обома руками, встановлену перпендикулярно осі пружин та оснащену вушком з можливістю альтернативного з'єднання з планкою на протилежному від опорної основи кінці за допомогою легкороз'ємного з'єднувального елемента. При цьому, згідно з винаходом, у одному із можливих варіантів реалізації запропонованого винаходу як легкороз'ємний з'єднувальний елемент використаний карабін. Перераховані ознаки запропонованого технічного рішення стосовно пружинного тренувального комплексу «Body time» є суттєвими ознаками винаходу, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату ― розширення функціональних можливостей при одночасному спрощенні конструкції та підвищення технологічності із забезпеченням можливості швидко змінювати рівень створюваного навантаження та здійснювати вплив на різні групи м’язів у ході виконання тренувальних вправ. Перераховані ознаки дозволяють збільшити діапазон тренувальних навантажень за рахунок удосконалення конструкції пристрою при одночасному її спрощенні із забезпеченням швидкороз’ємного з’єднання між окремими конструктивними елементами з можливістю їх варіативного компонування для здійснення впливу на різні групи м’язів у ході виконання тренувальних вправ. Причинно-наслідковий зв’язок суттєвих ознак запропонованого рішення з технічним результатом, що досягається, полягає в наступному. Завдяки тому, що у запропонованій конструкції утримувач пружин виконаний у вигляді планки з множиною виконаних уздовж неї наскрізних отворів та з вушком для забезпечення можливості з’єднання із закритою рукояткою, досягається суттєве спрощення конструкції та покращення технологічності виготовлення в цілому, порівняно із найбільш близьким аналогом. При цьому забезпечення можливості з’єднання закритих рукояток із планками, а також планок із кінцями металевих пружин за допомогою легкороз’ємних з’єднувальних елементів, наприклад карабінів, сприяє суттєвому розширенню експлуатаційних можливостей та досягненню високої зручності користування. Зокрема, завдяки вказаному з’єднанню закритих рукояток із планками, між ними відсутній жорсткий зв’язок, що при виконанні тренувальних вправ не обмежує користувача у виборі найбільш зручного положення рук, а це у свою чергу відповідає вимогам ергономіки та біомеханіки. Також завдяки даному з’єднанню планок із кінцями металевих пружин, можна, наприклад, швидко і легко змінити рівень навантаження, під’єднавши до планки або навпаки, від’єднавши від неї одну або кілька металевих пружин. При цьому, на відміну від найбільш близького аналога, для зміни загальної кількості металевих пружин у пружинному блоці не потрібно попередньо роз’єднувати утримувач пружин (планку) з усім блоком металевих пружин, що є незаперечною перевагою технічного рішення, що пропонується. Завдяки тому, що додаткова рукоятка на торці оснащена вушком і виконана з можливістю альтернативного з’єднання з планкою замість рукоятки за допомогою легкороз’ємного з’єднувального елемента, забезпечується висока зручність користування пружинним тренувальним комплексом і можливість розширити діапазон впливу на різні групи м’язів. Наприклад, за потреби можна швидко від’єднати обидві закриті рукоятки, встановлені перпендикулярно осі металевих пружин, і, наприклад, замінити їх на додаткові циліндричні рукоятки, що є паралельними вказаній осі. При цьому зміна позиції рук спричиняє до залучення різних груп м’язів при виконанні однієї і тієї ж тренувальної вправи, що сприяє підвищенню ефективності тренування. Альтернативне приєднання двох різних видів рукояток (з перпендикулярним і паралельним розташуванням відносно напрямку розтягування металевих 3 UA 115355 C2 5 10 15 20 25 30 35 40 45 50 55 60 пружин), на відміну від найбільш близького аналогу, не перевантажує і не ускладнює конструкцію пристрою. Завдяки тому, що запропонований пружинний тренувальний комплекс «Body time» включає також опорну основу, оснащену щонайменше одним вушком з можливістю альтернативного з’єднання з однією із планок замість закритої рукоятки за допомогою легкороз’ємного з’єднувального елемента, забезпечується висока функціональність пристрою при вертикальній орієнтації блока металевих пружин, що дозволяє виконувати широку групу тренувальних вправ на розвиток, наприклад, біцепса, трицепса. При цьому запропонована конструкція передбачає надійну фіксацію пристрою відносно підлоги ― на вищевказану опорну основу можна стати ногами. При цьому наявність подовженої циліндричної рукоятки для утримання обома руками з можливістю довільного хвату, що встановлена перпендикулярно осі пружин та оснащена вушком з можливістю альтернативного з’єднання замість закритої рукоятки з планкою на протилежному від запропонованої опорної основи кінці, додатково сприяє розширенню функціональних можливостей тренувального комплексу. Таким чином, в цілому запропонована конструкція пружинного тренувального комплексу є багатофункціональною і одночасно із цим простою та інтуїтивно зрозумілою для користувачів, навіть без попереднього досвіду тренувань за допомогою пружинних тренажерів, саме тому вона може бути успішно використана для тренувань в домашніх умовах, для виїзних тренувань на свіжому повітрі, під час відряджень тощо. При цьому для кожного потенційного користувача забезпечується можливість варіативного компонування пружинного тренувального комплексу з наявних конструктивних елементів відповідно до мети тренування, бажаного впливу на певні групи м’язів тощо. Подальша суть винаходу пояснюється в описі, який наведено нижче як необмежувальний приклад, з посиланням на ілюстративний матеріал, на якому зображено: на фіг. 1 запропонований пружинний тренувальний комплекс «Body time» у повній комплектації; на фіг. 2 - загальний вигляд запропонованого пружинного тренувального комплексу «Body time» із закритими рукоятками; на фіг. 3 - варіант комплектації запропонованого пружинного тренувального комплексу «Body time» додатковими циліндричними рукоятками; на фіг. 4 варіант комплектації запропонованого пружинного тренувального комплексу «Body time» опорною основою; на фіг. 5 - варіант комплектації запропонованого пружинного тренувального комплексу «Body time» опорною основою та додатковими циліндричними рукоятками; на фіг. 6 - варіант комплектації запропонованого пружинного тренувального комплексу «Body time» опорною основою та подовженою циліндричною рукояткою. Запропонований пружинний тренувальний комплекс «Body time» (фіг. 1) включає пару закритих рукояток 1, які забезпечують контакт з кистями рук користувача. Закриті рукоятки 1 з’єднані з блоком металевих пружин 2 за допомогою, відповідно, пари утримувачів пружин у вигляді планок 3. Уздовж кожної з планок 3 виконані наскрізні отвори 4. На торцях обидві планки 3 оснащені вушками 5. Звернені до них поперечні частини 6 закритих рукояток 1 оснащені вушками 7. Планки 3 з’єднані із закритими рукоятками 1 та з кінцями металевих пружин 2 за допомогою легкороз’ємних з’єднувальних елементів 8, наприклад карабінів. При цьому пара легкороз’ємних з’єднувальних елементів 8 в межах свого замкнутого контуру сполучає вушка 5 і 7, а решта легкороз’ємних з’єднувальних елементів 8, кількість яких відповідає кількості металевих пружин 2, сполучає наскрізні отвори 4 планок 3 з вушками 9 на кінцях металевих пружин 2. Додаткові циліндричні рукоятки 10 (фіг. 2) на торцях оснащені вушками 11 і виконані з можливістю альтернативного з’єднання з планками 3 замість закритих рукояток 1 за допомогою легкороз’ємних з’єднувальних елементів 8. При вертикальній орієнтації блока металевих пружин 2 (фіг. 3) одна із планок 3 замість з’єднання із закритою рукояткою 1 альтернативно з’єднана за допомогою легкороз’ємного з’єднувального елемента 8 із опорною основою 12, оснащеною вушками 13. При цьому з метою забезпечення ефективності тренувань та розширення переліку доступних для виконання тренувальних вправ, конструкція запропонованого пружинного тренувального комплексу «Body time» передбачає можливість з’єднання опорної основи 12 з планками 3 двох окремих блоків металевих пружин 2, як це зображено на фіг. 3. При такому компонуванні конструкції запропонований пристрій може бути оснащений як закритими рукоятками 1 (фіг. 3), встановленими перпендикулярно осі металевих пружин 2, так і додатковими циліндричними рукоятками 10 (фіг. 4), встановленими паралельно вказаній осі. Також при вертикальній орієнтації блока металевих пружин 2 (фіг. 5) до 11 планки 3 на протилежному від опорної основи 12 кінці, замість закритої рукоятки 1, може бути альтернативно приєднана подовжена циліндрична рукоятка 14, виконана з можливістю утримання обома руками, встановлена перпендикулярно осі металевих пружин 2 та оснащена вушком 15 для з’єднання за допомогою легкороз’ємного з’єднувального елемента 8. Подальша 4 UA 115355 C2 5 10 15 20 25 30 35 40 45 50 55 60 суть запропонованого винаходу пояснюється спільно з найбільш вдалим з практичного погляду, проте не обмежувальним, прикладом його реалізації. Запропонований пружинний тренувальний комплекс «Body time» збирають наступним чином. Спочатку необхідну кількість пружин 2, залежно від бажаного рівня навантаження та інтенсивності тренування, з’єднують з обох кінців з планками 3 за допомогою відповідної кількості легкороз’ємних з’єднувальних елементів 8 (карабінів), що сполучають наскрізні отвори 4 планок 3 з вушками 9 на кінцях металевих пружин 2. Потім вушко 5 кожної планки 3 з’єднують з вушком 7 на поперечній частині 6 закритої рукоятки 1 теж за допомогою легкороз’ємного з’єднувального елемента 8. Після цього пристрій є готовим до використання. Для виконання тренувальних вправ кожну закриту рукоятку 1 в її зоні хвату 16 захоплюють фалангами пальців руки і притискають її до долоневої поверхні кисті. Після цього виконують рухи руками, спрямовані на розтягування металевих пружин 2 із зусиллям у визначених напрямках, наприклад у горизонтальній площині (розведення рук перед грудьми), або під кутом до горизонтальної площини (відведення руки від плеча для тренування трицепса)та ін. У процесі тренування, за потреби, легко і швидко змінюють загальну кількість металевих пружин 2 у пружинному блоці шляхом під’єднання до планок 3 (при наявності вільних наскрізних отворів 4) або, навпаки, від’єднання від них однієї або кількох металевих пружин 2. Це забезпечується за рахунок маніпуляцій з легкороз’ємними з’єднувальними елементами 8. Також у одному із можливих варіантів використання пружинного тренувального комплексу, з метою залучення інших груп м’язів при виконанні однієї і тієї ж вправи, наприклад розведення рук за спиною, під час перерви між підходами від’єднують закриті рукоятки 1 і замінюють їх на додаткові циліндричні рукоятки 10. Під’єднавши додаткові циліндричні рукоятки 10, їх захоплення фалангами пальців руки здійснюють в напрямку, паралельному осі металевих пружин 2. У наступному варіанті використання пружинного тренувального комплексу, при виконанні тренувальних вправ, які передбачають вертикальну орієнтацію блока металевих пружин 2, наприклад при згинанні руки в лікті або при згинанні руки зворотним хватом, до однієї із планок 3 замість закритої рукоятки 1 приєднують опорну основу 12, сполучаючи вушко 5 вказаної планки 3 з вушком 13 опорної основи 12 за допомогою легкороз’ємного з’єднувального елемента 8. Після цього вказані вправи виконують, стоячи ногами на опорній основі 12. При виконанні вправ із залученням одразу обох верхніх кінцівок, наприклад при почерговому згинання обох рук в ліктях або при розведенні рук в боки, опорну основу 12 з’єднують із планками 3 двох окремих блоків металевих пружин 2, як це зображено на фіг. 3. Також у одному із можливих варіантів використання пружинного тренувального комплексу, що передбачає компонування його опорною основою 12, замість закритої рукоятки 1 приєднують подовжену циліндричну рукоятку 14, після чого здійснюють тягу обома руками перед собою прямим або зворотним хватом, також вузьким або широким хватом, обхоплюючи її у відповідних зонах хвату 17. Порівняльний аналіз вищевказаного технічного рішення з найбільш близьким аналогом показав, що реалізація сукупності суттєвих ознак, які характеризують запропонований винахід, призводить до появи якісно нових технічних властивостей, зокрема таких: спрощення конструкції та покращення технологічності виготовлення в цілому за рахунок удосконалення конструкції утримувача пружин та забезпечення можливості його роз’ємного з’єднання із закритою рукояткою; - суттєве покращення функціональності в цілому за рахунок використання легкороз’ємних з’єднувальних елементів для з’єднання робочих конструктивних елементів, що контактують між собою - закритих рукояток з планками, а планок із кінцями металевих пружин; - забезпечення можливості швидко змінювати рівень створюваного навантаження при тренуванні шляхом зміни загальної кількості металевих пружин у пружинному блоці з цієї ж причини; - забезпечення можливості здійснювати вплив на різні групи м’язів у ході виконання тренувальних вправ без перевантаження та ускладнення конструкції пристрою за рахунок можливості альтернативного приєднання двох різних видів рукояток - з перпендикулярним і паралельним розташуванням відносно осі металевих пружин; - суттєве підвищення функціональних можливостей пристрою при вертикальній орієнтації блока металевих пружин за рахунок оснащення конструкції опорною основою для ніг з можливістю альтернативного з’єднання її з однією із планок замість закритої рукоятки у сукупності з можливістю встановлення з протилежного від вказаної опорної основи боку подовженої циліндричної рукоятки для утримання обома руками, альтернативно з’єднаної з планкою замість закритої рукоятки. - забезпечення можливості варіативного компонування пружинного тренувального комплексу з наявних конструктивних елементів відповідно до конкретних умов його експлуатації за рахунок всіх вищеперерахованих удосконалень. 5 UA 115355 C2 5 10 Оскільки сукупність цих властивостей не була встановлена раніше з існуючого рівня техніки, можна зробити висновок про відповідність запропонованого технічного рішення критерію «винахідницький рівень». 14 При цьому у відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій пружинних тренувальних комплексів із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення вважається таким, що відповідає критерію «новизна». Крім того, за результатами перевірки на практиці, пружинний тренувальний комплекс «Body time» є придатним для промислового застосування, оскільки не містить у своєму складі жодних елементів конструкції чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі конструювання і виробництва спортивного інвентарю, а отже дане технічне рішення вважається таким, що відповідає критерію «промислова придатність». ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 1. Пружинний тренувальний комплекс, який включає пару знімних закритих рукояток, з’єднаних із блоком металевих пружин за допомогою утримувачів пружин, приєднаних до поперечних частин закритих рукояток і виконаних з можливістю роз’ємного утримування вушок пружин, та пару додаткових циліндричних рукояток, виконаних з можливістю встановлення паралельно осі металевих пружин, який відрізняється тим, що утримувачі пружин виконані у вигляді планок з множинами виконаних уздовж них наскрізних отворів, при цьому торцева частина кожної із планок та звернена до неї поперечна частина закритої рукоятки оснащені вушками та з’єднані між собою за допомогою легкороз’ємного з’єднувального елемента, кожна планка з’єднана з кінцем щонайменше однієї металевої пружини за допомогою легкороз’ємного з’єднувального елемента, виконаного з можливістю з’єднувати наскрізний отвір планки з вушком на кінці вказаної пружини, а додаткові циліндричні рукоятки на торцях оснащені вушками і виконані з можливістю альтернативного з’єднання з планками за допомогою легкороз’ємних з’єднувальних елементів. 2. Пружинний тренувальний комплекс за п. 1, який відрізняється тим, що включає також опорну основу, оснащену щонайменше одним вушком з можливістю альтернативного з’єднання щонайменше з однією із планок за допомогою легкороз’ємного з’єднувального елемента. 3. Пружинний тренувальний комплекс за п. 2, який відрізняється тим, що включає подовжену циліндричну рукоятку, виконану з можливістю утримання обома руками, встановлену перпендикулярно осі пружин та оснащену вушком з можливістю альтернативного з’єднання з планкою на протилежному від опорної основи кінці за допомогою легкороз’ємного з’єднувального елемента. 4. Пружинний тренувальний комплекс за п. 1, який відрізняється тим, що як легкороз’ємний з’єднувальний елемент використаний карабін. 6 UA 115355 C2 7 UA 115355 C2 8 UA 115355 C2 9 UA 115355 C2 Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
