Дверний замок

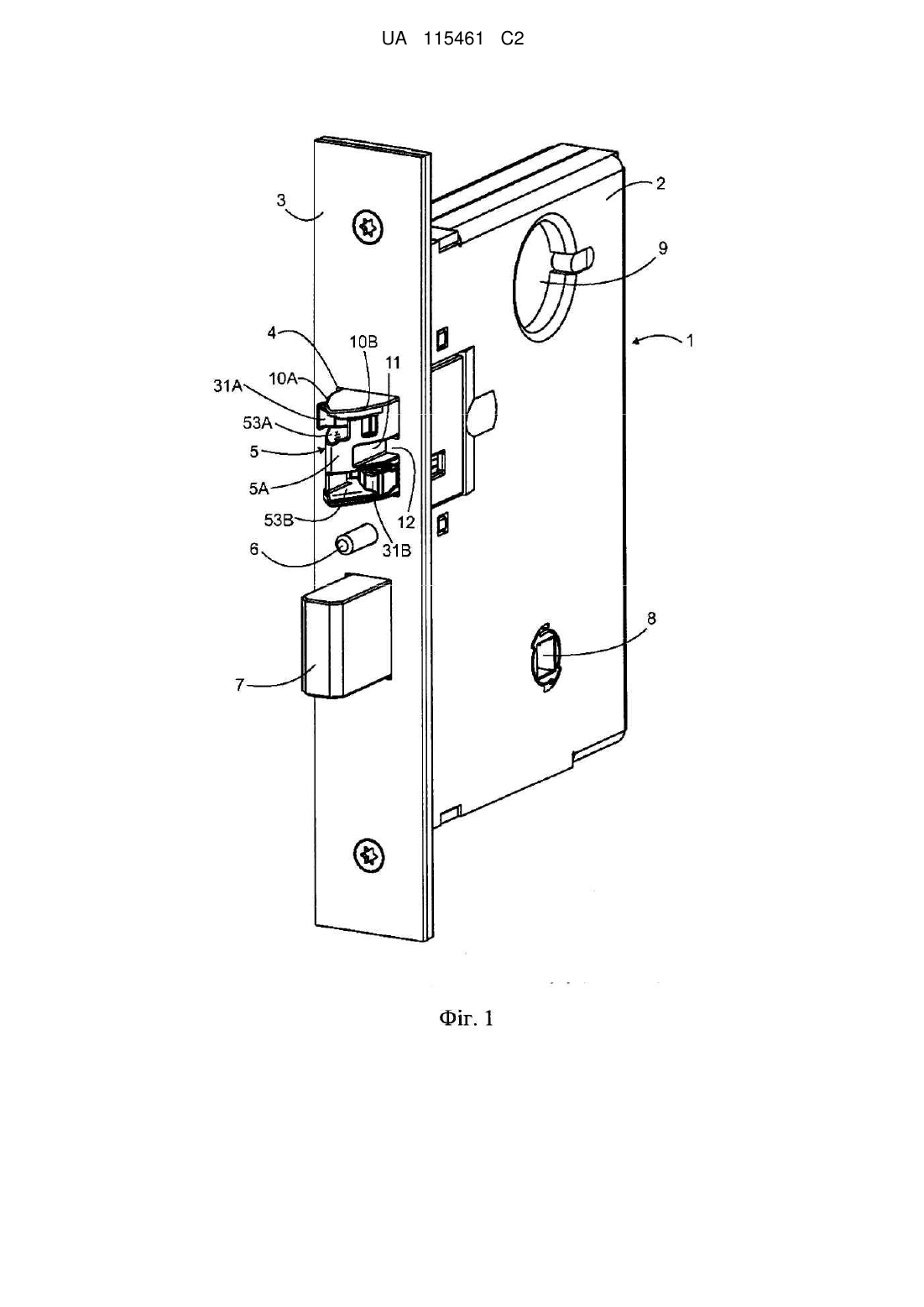

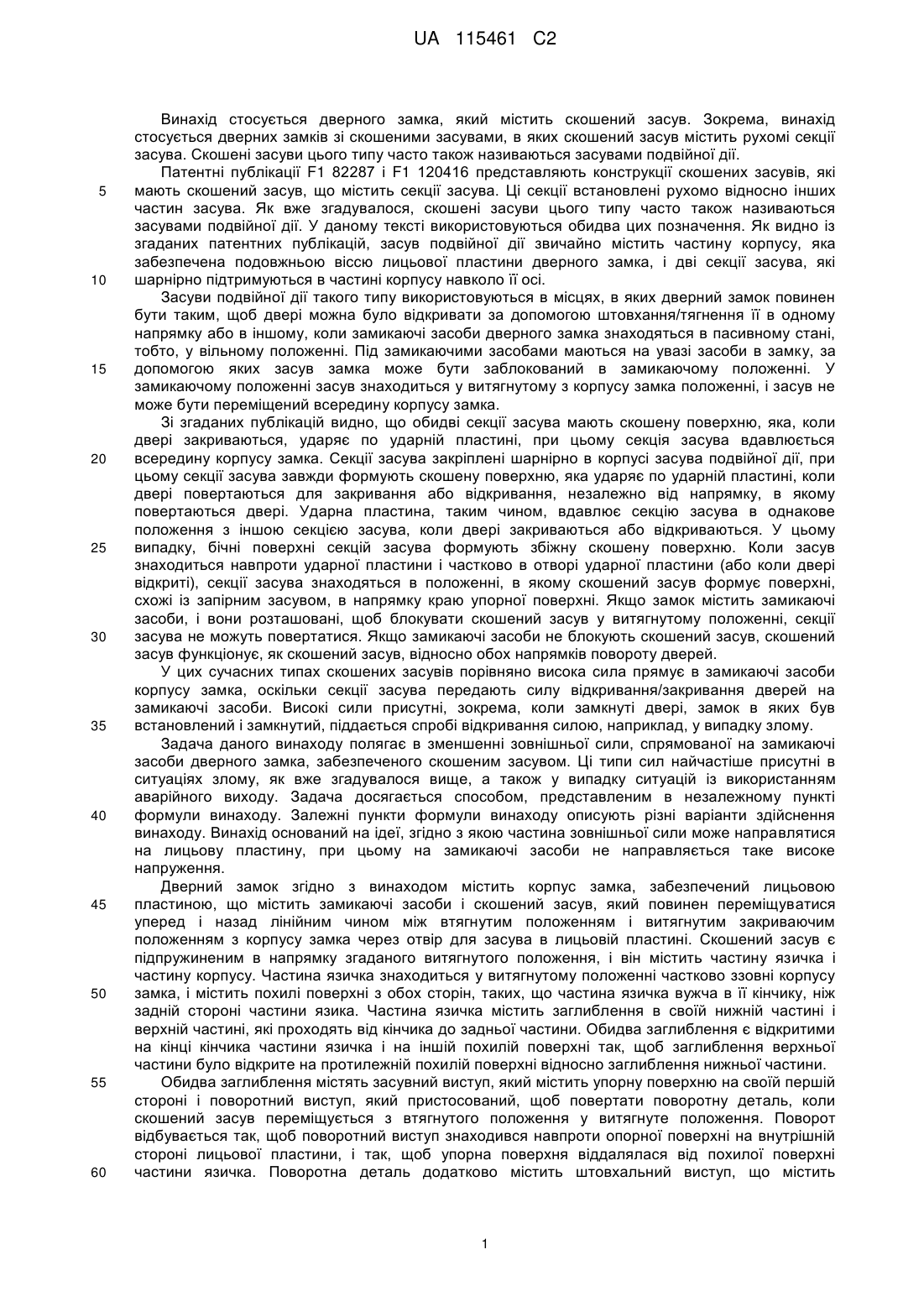

Реферат: Винахід стосується дверного замка (1), який містить скошений засув (5). Задача полягає в зменшенні зовнішньої сили, спрямованої на замикаючі елементи. Скошений засув (5) містить похилі поверхні (10А, 10В) з обох сторін так, щоб частина (5А) язичка була вужчою на своєму кінчику, ніж на задній стороні частини язичка. Частина язичка містить заглиблення (53А, 53В) в своїй нижній частині і верхній частині, які проходять від кінчика до задньої частини. Обидва заглиблення містять поворотні деталі (31А, 31В). Додатково, скошений засув містить опорну деталь (47) і згинаючі елементи (46). Поворотні деталі спрямовують зовнішню силу по заданому куту повороту через опорну деталь і згинаючі елементи в замикаючі засоби. UA 115461 C2 (12) UA 115461 C2 UA 115461 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується дверного замка, який містить скошений засув. Зокрема, винахід стосується дверних замків зі скошеними засувами, в яких скошений засув містить рухомі секції засува. Скошені засуви цього типу часто також називаються засувами подвійної дії. Патентні публікації F1 82287 і F1 120416 представляють конструкції скошених засувів, які мають скошений засув, що містить секції засува. Ці секції встановлені рухомо відносно інших частин засува. Як вже згадувалося, скошені засуви цього типу часто також називаються засувами подвійної дії. У даному тексті використовуються обидва цих позначення. Як видно із згаданих патентних публікацій, засув подвійної дії звичайно містить частину корпусу, яка забезпечена подовжньою віссю лицьової пластини дверного замка, і дві секції засува, які шарнірно підтримуються в частині корпусу навколо її осі. Засуви подвійної дії такого типу використовуються в місцях, в яких дверний замок повинен бути таким, щоб двері можна було відкривати за допомогою штовхання/тягнення її в одному напрямку або в іншому, коли замикаючі засоби дверного замка знаходяться в пасивному стані, тобто, у вільному положенні. Під замикаючими засобами маються на увазі засоби в замку, за допомогою яких засув замка може бути заблокований в замикаючому положенні. У замикаючому положенні засув знаходиться у витягнутому з корпусу замка положенні, і засув не може бути переміщений всередину корпусу замка. Зі згаданих публікацій видно, що обидві секції засува мають скошену поверхню, яка, коли двері закриваються, ударяє по ударній пластині, при цьому секція засува вдавлюється всередину корпусу замка. Секції засува закріплені шарнірно в корпусі засува подвійної дії, при цьому секції засува завжди формують скошену поверхню, яка ударяє по ударній пластині, коли двері повертаються для закривання або відкривання, незалежно від напрямку, в якому повертаються двері. Ударна пластина, таким чином, вдавлює секцію засува в однакове положення з іншою секцією засува, коли двері закриваються або відкриваються. У цьому випадку, бічні поверхні секцій засува формують збіжну скошену поверхню. Коли засув знаходиться навпроти ударної пластини і частково в отворі ударної пластини (або коли двері відкриті), секції засува знаходяться в положенні, в якому скошений засув формує поверхні, схожі із запірним засувом, в напрямку краю упорної поверхні. Якщо замок містить замикаючі засоби, і вони розташовані, щоб блокувати скошений засув у витягнутому положенні, секції засува не можуть повертатися. Якщо замикаючі засоби не блокують скошений засув, скошений засув функціонує, як скошений засув, відносно обох напрямків повороту дверей. У цих сучасних типах скошених засувів порівняно висока сила прямує в замикаючі засоби корпусу замка, оскільки секції засува передають силу відкривання/закривання дверей на замикаючі засоби. Високі сили присутні, зокрема, коли замкнуті двері, замок в яких був встановлений і замкнутий, піддається спробі відкривання силою, наприклад, у випадку злому. Задача даного винаходу полягає в зменшенні зовнішньої сили, спрямованої на замикаючі засоби дверного замка, забезпеченого скошеним засувом. Ці типи сил найчастіше присутні в ситуаціях злому, як вже згадувалося вище, а також у випадку ситуацій із використанням аварійного виходу. Задача досягається способом, представленим в незалежному пункті формули винаходу. Залежні пункти формули винаходу описують різні варіанти здійснення винаходу. Винахід оснований на ідеї, згідно з якою частина зовнішньої сили може направлятися на лицьову пластину, при цьому на замикаючі засоби не направляється таке високе напруження. Дверний замок згідно з винаходом містить корпус замка, забезпечений лицьовою пластиною, що містить замикаючі засоби і скошений засув, який повинен переміщуватися уперед і назад лінійним чином між втягнутим положенням і витягнутим закриваючим положенням з корпусу замка через отвір для засува в лицьовій пластині. Скошений засув є підпружиненим в напрямку згаданого витягнутого положення, і він містить частину язичка і частину корпусу. Частина язичка знаходиться у витягнутому положенні частково ззовні корпусу замка, і містить похилі поверхні з обох сторін, таких, що частина язичка вужча в її кінчику, ніж задній стороні частини язика. Частина язичка містить заглиблення в своїй нижній частині і верхній частині, які проходять від кінчика до задньої частини. Обидва заглиблення є відкритими на кінці кінчика частини язичка і на іншій похилій поверхні так, щоб заглиблення верхньої частини було відкрите на протилежній похилій поверхні відносно заглиблення нижньої частини. Обидва заглиблення містять засувний виступ, який містить упорну поверхню на своїй першій стороні і поворотний виступ, який пристосований, щоб повертати поворотну деталь, коли скошений засув переміщується з втягнутого положення у витягнуте положення. Поворот відбувається так, щоб поворотний виступ знаходився навпроти опорної поверхні на внутрішній стороні лицьової пластини, і так, щоб упорна поверхня віддалялася від похилої поверхні частини язичка. Поворотна деталь додатково містить штовхальний виступ, що містить 1 UA 115461 C2 5 10 15 20 25 30 35 40 45 50 55 60 штовхальну поверхню і, додатково, зігнуту поворотну поверхню на іншій поверхні штовхального виступу, спрямовану до бічної поверхні заглиблення. Задня сторона частини язичка містить згинаючі елементи і опорну деталь, яка містить упорну поверхню, спрямовану до штовхальної поверхні. Опорна деталь розташована рухомо відносно частини язичка і частини корпусу засува, і вона розташована між згинаючими елементами і поворотними деталями. Згинаючі елементи підтримуються в частині корпусу скошеного засува, і знаходяться навпроти опорної деталі. Поворотні деталі пристосовані, щоб знаходитися разом із засувним виступом, що повертається назовні від зігнутих поверхонь у витягнутому положенні, і щоб повертатися від зовнішньої сили, спрямованої на упорну поверхню так, щоб, коли замикаючі засоби блокують скошений засув в витягнутому положенні, штовхальний виступ штовхав упорну поверхню, використовуючи штовхальну поверхню, примушуючи опорну деталь повертатися і переміщуватися в напрямку згинаючих елементів доти, поки упорна поверхня засувного виступу не буде знаходитися в площині похилої поверхні частини язичка, при цьому зовнішня сила прямує на похилу поверхню. Далі винахід описаний детальніше за допомогою фігур супровідних креслень, на яких Фіг. 1 показує приклад дверного замка згідно з винаходом, Фіг. 2 показує частину прикладу за фіг. 1 зі скошеним засувом всередині корпусу замка, Фіг. З показує секцію замка згідно з винаходом зі скошеним засувом ззовні, Фіг. 4 показує секцію замка згідно з винаходом зі скошеним засувом ззовні, коли зовнішня сила спрямована на скошений засув, Фіг. 5 показує приклад скошеного засува згідно з винаходом, Фіг. 6 показує іншу секцію замка зі скошеним засувом ззовні, і Фіг. 7 показує приклад замка згідно з винаходом і його замикаючі засоби. Фіг. 1 показує приклад дверного замка 1 згідно з винаходом. Дверний замок містить корпус 2 замка і лицьову пластину 3. Лицьова пластина містить отвір 4 для скошеного засува 5. Додатково, в даному прикладі замок містить допоміжний клин 6, щоб вказувати положення дверей відносно рами дверей, і запірний засув 7, щоб посилювати замикання дверей, при цьому замикання може здійснюватися за допомогою об'єднаного ефекту двох засувів, тобто, за допомогою скошеного засува і запірного засува. На фігурі також можна побачити отвір 8 осі натискної кнопки або поворотної рукоятки, а також місце 9, наприклад, для циліндра замка/елемента циліндра замка, що використовуються за допомогою ключа. На фіг. 1, скошений засув 5 знаходиться ззовні, або у витягнутому з корпусу замка положенні. На фіг, 2, яка показує частину фіг. 1, скошений засув знаходиться всередині, або у втягнутому положенні. Корпус замка також містить замикаючі засоби 71 (фіг. 7). Коли замикаючі засоби знаходяться в блокуючому положенні, вони блокують скошений засув у витягнутому положенні. Коли замикаючі засоби знаходяться у вільному положенні, скошений засув може бути втиснутий всередину корпусу замка у втягнуте положення. У цьому випадку скошений засув повинен переміщуватисяуперед і назад лінійним чином між втягнутим положенням і витягнутим закриваючим положенням з корпусу 2 замка через отвір 4 для засува в лицьовій пластині 3. Скошений засув 5 є підпружиненим в напрямку згаданого витягнутого положення, і він містить частину 5А язичка і частину 5В корпусу (дивитися фіг. 5). Частина язичка знаходиться в частково витягнутому положенні ззовні корпусу замка. Частина 5А язичка містить похилі поверхні 10А, 10В з обох сторін, так що частина язичка є вужчою на своєму кінчику 51, ніж в задній частині 52 частини язичка. У прикладі на фігурах похилі поверхні мають невелику кривизну/ділянку під різними кутами. Похилі поверхні також можуть бути сформовані у вигляді плоских поверхонь. Частина язичка містить заглиблення 53А, 53В в своїй нижній частині 55 і верхній частині 54. Заглиблення проходять від кінчика 51 частини язичка до задньої частини 52 частини язичка. Обидва заглиблення є відкритими на кінці кінчика 51 частини язичка і на іншій похилій поверхні 10А, 10В, так, щоб заглиблення верхньої частини було відкрите на протилежній похилій поверхні відносно заглиблення нижньої частини. Фігури пояснюють, як заглиблення відкриті на протилежних похилих поверхнях. Обидва заглиблення 53А, 53В містять поворотну деталь 31 А, З1В, що містить засувний виступ 32, який містить упорну поверхню 33 на своїй першій стороні. Фіг. 3 і 4 показують поворотні деталі детальніше. Поворотна деталь також містить поворотний виступ 35, який пристосований, щоб повертати поворотну деталь, коли скошений засув переміщується із втягнутого положення у витягнуте положення. Це відбувається завдяки штовханню за допомогою пружини 43, що впливає на скошений засув так, щоб поворотний виступ знаходився на опорній поверхні 40 з внутрішньої сторони лицьової пластини 3, і упорна поверхня 33 засувного виступу віддаляється від похилої поверхні 10А, 10В частини язичка. Поворотна деталь додатково містить штовхальний виступ 36, який містить штовхальну поверхню 37 і 2 UA 115461 C2 5 10 15 20 25 30 35 40 45 50 55 60 зігнуту поворотну поверхню 39 на іншій поверхні штовхального виступу 36 в напрямку бічної поверхні 41 заглиблення. Додатково, упорна поверхня 33 засувного виступу поворотної деталі може містити ширшу ділянку, ніж інша поворотна деталь. Задня частина 52 частини язичка містить згинаючі елементи 46 і опорну деталь 47, яка містить упорну поверхню 38 в напрямку штовхальної поверхні 37. Опорна деталь розташована рухомо відносно частини 5А язичка і частини 5В корпусу засува, і вона розташована між згинаючими елементами 46 і поворотними деталями 31 А, 31В. Згинаючі елементи 46 підтримуються в частині 5В корпусу скошеного засува, і вони знаходяться навпроти опорної деталі. Підтримка згинаючих елементів в частині 5В корпусу може бути здійснена, наприклад, за допомогою фланця, що міститься в частині корпусу, або так, щоб діаметр частини корпусу був більший збоку задньої частини корпусу, ніж в місці розміщення згинаючих елементів. Таким чином, частина корпусу містить поріг, на якому лежать згинаючі елементи. Як видно з прикладу на фігурах, згинаючі елементи можуть бути зборкою дискових пружин, що містить одну або більше дискових пружин. Інші придатні згинаючі елементи також можуть використовуватися. Пружинні засоби попередньо натягнуті. Поворотні деталі 31 А, З1В пристосовані, щоб за допомогою засувного виступу 32 повертатися назовні від похилих поверхонь 10А, 10В у витягнутому положенні скошеного засува, як добре видно на фіг. 3. Поворотні деталі пристосовані, щоб повертатися від зовнішньої сили, спрямованої на упорну поверхню 33, так, щоб, коли замикаючі засоби 71 (фіг. 6 і 7) блокують скошений засув 5 у витягнутому положенні, штовхальний виступ 36 штовхав упорну поверхню 38, використовуючи штовхальну поверхню 37, примушуючи опорну деталь 47 повертатися і переміщуватися в напрямку згинаючих елементів 46 доти, поки упорна поверхня засувного виступу не буде щонайменше частково знаходитися в площині похилої поверхні 10А, 10В частини язичка. У цьому випадку зовнішня сила прямує на похилу поверхню 10А, 10В. Фіг. З показує ситуацію, в якій скошений засув знаходиться у витягнутому положенні, і зовнішня сила ще не повернула/перемістила поворотну деталь. Фіг. 4 показує ситуацію, в якій зовнішня сила повернула поворотну деталь до площини похилої поверхні в тій області, на яку спрямована сила. Зовнішня сила спрямована на ту область, по якій лицьова пластина, встановлена в рамі дверей, ударяє при відкриванні двері. Відстань між упорною пластиною і лицьовою пластиною може трохи відрізнятися залежно від установки, але, оскільки ця зміна у відстані відома попередньо, форми частини 5А язичка скошеного засува і засувні виступи 32 поворотних деталей згідно з винаходом реалізовані так, щоб вони враховували цю зміну. На фігурах видно, що задня поверхня 47А опорної деталі 47, розташованої навпроти згинаючих елементів 46, закруглена, щоб полегшити поворот/переміщення. Похила поверхня 10А, 10В розташовується похило або під прямим кутом відносно поверхні лицьової пластини 3 в області, на яку спрямована зовнішня сила, при цьому зовнішня сила спрямована на похилу поверхню під прямим кутом або майже під прямим кутом. Під пологим кутом мається на увазі кут, що становить приблизно 0-20 градусів. У цьому випадку зовнішня сила спрямована на частину язичка скошеного засува під таким кутом, що сила практично перпендикулярна відносно лінійного напрямку переміщення скошеного засува, при цьому зовнішня сила не вдавлює скошений засув всередину корпусу замка, але замість цього вдавлює його в напрямку лицьової пластини. Конкретніше, зовнішня сила притискує скошений засув до кромки отвору 4 для засування лицьової пластини. Зовнішня сила прямує на замикаючі елементи на тій стадії, коли вона прямує на поворотну деталь, при цьому поворот поворотної деталі повертає/переміщує опорну деталь, яка в свою чергу стискає згинаючі елементи. Зовнішня сила, таким чином, переноситься через згинаючі елементи в частину корпусу скошеного засува, а з частини корпусу - на замикаючі засоби. Коли функція поворотної деталі перевіряється уважніше, можна встановити, що зігнута поворотна поверхня 39 штовхального виступу 36 поворотної деталі ковзає по бічній поверхні 41 заглиблення. Коли поворотні деталі знаходяться в площині сторони скошеного засува, частина язичка спрямовує зовнішню силу на лицьову пластину. Отже, замикаюча сила не зростає, щоб перевищувати силу, яку згинаючі елементи переносять в частину корпусу засува. Таким чином, можливо використовувати легші і чутливіші замикаючі засоби. У звичайному стані, коли засув закритий, він стосується ударної пластини рами через поворотні деталі. При звичайному відкриванні частина зовнішньої сили переноситься з поворотних деталей через опорну деталь в корпус засува у вигляді витягувальної сили, коли замикаючі засоби знаходяться у вільному положенні. При цьому частина сили переноситься вздовж різних шляхів (через різні поверхні) на корпус замка. Коли замкнення заблоковане, тобто знаходиться в блокуючому положенні, і проводиться спроба силою відкрити двері, поворотні деталі штовхають згинаючі елементи на протилежну опорну деталь доти, поки поворотні деталі 3 UA 115461 C2 5 10 15 20 25 30 35 40 45 50 55 60 знаходяться в площині бічної поверхні, після чого скошений засув приймає навантаження (зовнішню силу) подібно запірного засува. Коли навантаження видаляється, згинаючі елементи штовхають опорну деталь у початкове положення (фіг. 3). Штовхальний виступ 36 поворотної деталі 31 А, 31В може містити носик 45, інша сторона якого є частиною згаданої штовхальної поверхні 37. У такому варіанті здійснення, задня частина частини язичка містить задню поверхню 510, спрямовану до упорної поверхні 38 таким чином, щоб між задньою поверхнею і упорною поверхнею існував зазор 511. Носик 45 розташований в зазорі, коли скошений засув знаходиться у витягнутому положенні. Штовхальний виступ 36 поворотної деталі також може містити інший носик 512 на кінці зігнутої поворотної поверхні 39. Інший носик спрямований до кінчика 51 частини язичка, як показано на фігурах. Скошений засув може здобути додаткову функціональну надійність, коли до нього додаються пружини 513 для кожної з поворотних деталей. Пружина, призначена для поворотної деталі, пристосована, щоб повертати засувний виступ 32 до іншої бічної поверхні 44 заглиблення. Крім того, за допомогою пружин протилежна поворотна деталь повертається в напрямку заглиблення, коли ударна пластина вдавлює поворотну деталь іншої сторони, і скошений засув 5 намагається переміститися всередину корпусу замка, коли замикаючі засоби знаходяться у вільному положенні. Корпус замка може містити ролик 42 з обох сторін скошеного засува 5 між стороною 2А, 2В корпусу замка і стороною скошеного засува. Ролики забезпечують легке переміщення скошеного засува між витягнутим і втягнутим положенням. Ролики 42 можуть розташовуватися, наприклад, в жолобках 11, сформованих з обох сторін скошеного засува, в яких розміщуються ролики. У такому варіанті здійснення, отвір 4 для засува містить виступи 12, які тягнуться в жолобках. Можна сформувати варіант здійснення згідно з прикладом на фігурах, в якому корпус 2 замка містить, в місці розміщення скошеного засува 5, деталь 310 корпусу, на якій розташовані ролики 42. Деталь корпусу показана, наприклад, на фіг. 6. Згадана опорна поверхня 40 з внутрішньої сторони лицьової пластини 3 для поворотного виступу 35 також є придатною для розміщення в деталі корпусу. Використання деталі корпусу може поліпшити збирання замка і полегшити виробництво замка. Додатково, можна краще контролювати характеристики роликів. Якщо винахід реалізовується без деталі корпусу, упорна поверхня 40 є частиною задньої поверхні (поверхні, спрямованої до корпусу 2 замка) лицьової пластини або, можливо, частиною внутрішньої поверхні корпусу замка для цієї частини корпусу 2 замка, яка заломлена до лицьової пластини 3. У варіанті здійснення по фігурах, лицьова пластина сформована з двох частин, але вона також може бути сформована з однієї частини. У прикладах, представлених вище, інша сторона засувного виступу 32 поворотної деталі містить опорну поверхню 34, яка спрямована до іншої бічної поверхні 44 заглиблення. Коли замикаючі засоби 71 не знаходяться в блокуючому положенні, скошений засув може бути переміщений всередину корпусу 2 замка. Коли двері відкриваються, ударна пластина в рамі дверей тисне на упорну поверхню 33 засувного виступу. Завдяки цій зовнішній силі засувний виступ З1В повертається в заглибленні 53В частини язичка так, щоб упорна поверхня переміщувалася до похилої поверхні 10В, зігнута поверхня 39 засувного виступу повертається на сторону 41 заглиблення, і штовхальна поверхня 37 штовхального виступу штовхає скошений засув 5 всередину корпусу 2 замка проти сили пружини 43. У цьому випадку опорна деталь 47, таким чином, не повертається і не переміщується в напрямку згинаючих елементів 46. Поворотна деталь повертається доти, поки її опорна поверхня 34 не розташується повністю на іншій бічній поверхні 44 заглиблення. Як можна спостерігати, поворотна деталь штовхає скошений засув всередину корпусу замка в той же самий час, коли вона повертається в заглиблення. Тільки після цього, коли опорна поверхня поворотної деталі повністю знаходиться на іншій бічній поверхні заглиблення, ударна пластина рами напряму тисне на частину язичка скошеного засува, або в прямому контакті, або через поворотну деталь, при цьому функціонування відповідає відомим скошеним засувам, і частина язичка переміщується глибше в корпус замка у втягнуте положення. Поворотна деталь, отже, більше не повертається на останній стадії, коли скошений засув переміщується всередину корпусу замка. Оскільки скошений засув підтримується за допомогою роликів 42 в корпусі замка, і поворотні деталі 31 А, З1В повертаються в заглибленнях 53А, 53В, зношування, якому піддаються поверхні, може бути зменшене, і переміщення скошеного засува стає простішим, ніж раніше. Коли бічна поверхня заглиблення складена з двох частин, з бічної поверхні 41 й іншої бічної поверхні 44, обертання поворотної деталі також складається з двох частин, при цьому відстань обертання збільшується порівняно з однорідною обертовою частиною. У варіанті здійснення по фігурах, поворотна деталь повертається на опорній поверхні засувного виступу на своєму 4 UA 115461 C2 5 10 15 20 25 30 35 40 45 50 55 іншому кінці, який є кінцем на стороні задньої частини 52 частини язичка засува. Коли деталь засува повертається на іншій бічній поверхні 44 заглиблення, кінець цієї опорної поверхні 34 в деякій мірі відділяється від іншої бічної поверхні 44. Фіг. 7 показує приклад замикаючих засобів 71 корпусу замка. Для зрозумілості, на фігурах показані не всі частини в корпусі замка. У даному варіанті здійснення, замикаючі засоби реалізовані за допомогою двох поворотних пластин 711, 712. Одна з пластин 711 повертається відносно осі Е1, тоді як інша пластина 712 повертається відносно осі Е2. На фігурі замикаючі засоби знаходяться в блокуючому положенні. Коли нижня пластина 712 повертається за годинниковою стрілкою, інша пластина 711 повертається проти годинникової стрілки, при цьому замикаючі засоби переміщуються у вільне положення. У даному прикладі, нижня пластина може керуватися, наприклад, за допомогою натискної кнопки, яка з'єднана з нею за допомогою шпинделя в отворі 8. Штрихована лінія показує це керування. Також можливо реалізувати керування замикаючими засобами, наприклад, за допомогою циліндра замка, який встановлюється на місце 9, призначене для нього, або за допомогою соленоїда. Різні варіанти керування можуть, таким чином, бути реалізовані багатьма відомими способами. Замикаючі засоби також можуть бути реалізовані багатьма іншими способами. Конструкції скошеного засува згідно з винаходом забезпечують функціонування, в якому на замикаючі засоби скошеного засува прямує менша сила, ніж у відомих скошених засувах, які містять секції засува, описані у введенні даного опису. Сила, спрямована на замикаючі засоби, не перевищує сили, яку згинаючі елементи переносять в частину корпусу. У попередніх рішеннях секції засува направляють зовнішню силу через корпус скошеного засува на замикаючі засоби. Винахід робить можливим легші конструкції замикаючих засобів. Замикаючі засоби також можуть бути реалізовані, щоб функціонувати простіше. Наприклад, двері аварійного виходу повинні відкриватися легко, незважаючи на те, що до них може прикладатися горизонтальна сила. Додатково, інтервали технічного обслуговування замка можуть бути збільшені. Завдяки конструкціям, функціонування стає надійнішим, ніж у відомих рішеннях, і замок має довший термін служби, а у випадку злому конструкція згідно з даним винаходом витримує вище поперечне навантаження. У світлі представлених вище прикладів, очевидно, що варіант здійснення згідно з винаходом може забезпечуватися за допомогою багатьох різних рішень. Форма частини язичка скошеного засува, і форма деталей засува можуть змінюватися. Очевидно, що винахід не обмежується лише згаданими в даному тексті прикладами, замість цього, він може бути реалізований за допомогою багатьох різних варіантів здійснення в межах об'єму незалежної формули винаходу. ФОРМУЛА ВИНАХОДУ 1. Дверний замок, який містить корпус (2) замка, забезпечений лицьовою пластиною (3), яка містить замикаючі засоби (71) і скошений засув (5), який повинен переміщуватися уперед і назад лінійним чином між втягнутим положенням і витягнутим закриваючим положенням з корпусу (2) замка через отвір (4) для засува в лицьовій пластині (3), при цьому скошений засув (5) є підпружиненим в напрямку згаданого витягнутого положення, причому скошений засув містить частину (5А) язичка і частину (5В) корпусу, при цьому частина язичка знаходиться у витягнутому положенні частково ззовні корпусу (2) замка, і замикаючі засоби (71) блокують, в блокуючому положенні, скошений засув у витягнутому положенні, а у вільному положенні дозволяють скошеному засуву переміщуватися у втягнуте положення, який відрізняється тим, що частина (5А) язичка містить похилі поверхні (10А, 10В) з обох сторін, так що частина (5А) язичка є вужчою на її кінчику (51), ніж в задній частині (52) язичка, і частина язичка містить заглиблення (53А, 53В) в своїй нижній частині (55) і верхній частині (54), при цьому вказані заглиблення проходять від кінчика (51) до задньої частини (52), причому обидва заглиблення (53А, 53В) відкриті на кінці кінчика (51) частини язичка і на іншій похилій поверхні (10А, 10В) так, що заглиблення (53А) верхньої частини (54) відкрите на протилежній похилій поверхні (10А) відносно заглиблення (53В) нижньої частини, при цьому обидва заглиблення (53А, 53В) містять поворотну деталь (31А, 31В), що містить засувний виступ (32), який містить упорну поверхню (33) на своїй першій стороні і поворотний виступ (35), який пристосований, щоб повертати поворотну деталь (31А, 31В), коли скошений засув (5) переміщується з втягнутого положення у витягнуте положення так, щоб поворотний виступ (35) знаходився навпроти опорної поверхні (40) на внутрішній стороні лицьової пластини (3) і так, щоб упорна поверхня (33) видалялася від похилої поверхні (10А, 10В) частини язичка, при цьому поворотна деталь додатково містить штовхальний виступ (36), що містить 5 UA 115461 C2 5 10 15 20 25 30 35 40 45 50 55 штовхальну поверхню (37) і зігнуту поворотну поверхню (39) на іншій поверхні штовхального виступу (36), спрямовану до бічної поверхні (41) заглиблення, при цьому задня частина (52) частини язичка містить згинаючі елементи (46) і опорну деталь (47), яка містить упорну поверхню (38), спрямовану до штовхальної поверхні (37), при цьому опорна деталь розташована рухомо відносно частини (5А) язичка і частини (5В) корпусу засува і розташована між згинаючими елементами (46) і поворотними деталями (31А, 31В), і згинаючі елементи (46) підтримуються в частині (5В) корпусу скошеного засува і знаходяться навпроти опорної деталі, при цьому поворотні деталі (31А, 31В) пристосовані для знаходження разом із засувним виступом (32), що повертається назовні від зігнутих поверхонь (10А, 10В) у витягнутому положенні скошеного засува, і для повороту від зовнішньої сили, спрямованої на упорну поверхню (33) так, що, коли замикаючі засоби (71) блокують скошений засув у витягнутому положенні, штовхальний виступ (36) штовхає упорну поверхню (38), використовуючи штовхальну поверхню (37), примушуючи опорну деталь повертатися і переміщуватися в напрямку згинаючих елементів доти, поки упорна поверхня засувного виступу не буде щонайменше частково знаходитися в площині похилої поверхні (10А, 10В) частини язичка, при цьому зовнішня сила спрямована на похилу поверхню (10А, 10В). 2. Дверний замок за п. 1, в якому похила поверхня (10А, 10В) розташовується під пологим кутом або під прямим кутом відносно поверхні лицьової пластини (3) в області, на яку спрямована зовнішня сила, при цьому зовнішня сила спрямована на похилу поверхню під прямим кутом або майже під прямим кутом. 3. Дверний замок за п. 2, в якому згинаючі елементи (46) є збіркою дискових пружин. 4. Дверний замок за п. 1 або 2, в якому штовхальний виступ (36) поворотної деталі (31А, 31В) містить носик (45), інша сторона якого є частиною згаданої штовхальної поверхні (37), і задня частина (52) частини язичка містить задню поверхню (510), спрямовану до упорної поверхні (38) таким чином, щоб існував зазор (511) між задньою поверхнею і упорною поверхнею, в якому розташовується носик (45), коли скошений засув (5) знаходиться у витягнутому положенні. 5. Дверний замок за п. 4, в якому штовхальний виступ (36) поворотної деталі (31А, 31В) містить інший носик (512) на кінці зігнутої поворотної поверхні (39), яка спрямована до кінчика (51) частини язичка. 6. Дверний замок за будь-яким з пп. 2-5, в якому скошений засув (5) містить пружини (513) для кожної з поворотних деталей (31А, 31В), при цьому пружина, призначена для поворотної деталі, пристосована, щоб повертати засувний виступ (32) до іншої бічної поверхні (44) заглиблення. 7. Дверний замок за будь-яким з пп. 2-6, в якому корпус (2) замка містить ролик (42) з обох сторін скошеного засува (5) між стороною (2А, 2В) корпусу замка і стороною скошеного засува. 8. Дверний замок за п. 7, в якому з обох сторін скошеного засува (5) є жолобок (11), в якому розташований ролик (42), і отвір (4) для засува містить виступи (12), які проходять в жолобку. 9. Дверний замок за п. 8, в якому корпус (2) замка містить в місці розміщення скошеного засува (5) деталь (310) корпусу, на якій розташовані ролики (42) і яка містить опорну поверхню (40) на внутрішній стороні лицьової пластини (3) для поворотного виступу (35). 10. Дверний замок за будь-яким з пп. 2-9, в якому упорна поверхня (33) засувного виступу (32) містить ширшу ділянку, ніж інша поворотна деталь (31А, 31В). 11. Дверний замок за будь-яким з пп. 2-10, в якому на іншій стороні (32) засувного виступу (32) знаходиться опорна поверхня (34), яка спрямована до іншої бічної поверхні (44) заглиблення, скошений засув (5) дверного замка пристосований, щоб переміщуватися всередину у напрямку корпусу (2) замка, коли замикаючі засоби знаходяться у вільному положенні і зовнішня сила спрямована на засувний виступ (32), при цьому поворотна поверхня (39) штовхального виступу пристосована, щоб повертатися відносно сторони заглиблення доти, поки опорна поверхня (34) засувного виступу не розташується на іншій бічній поверхні (44) заглиблення. 12. Дверний замок за п. 11, в якому скошений засув (5) пристосований, щоб повертатися від зовнішньої сили, спрямованої спочатку на упорну поверхню (33), на зігнутій поверхні (39) штовхального виступу (36), який розташований на бічній поверхні (41) заглиблення, а після цього - на опорній поверхні (34) засувного виступу доти, поки вона повністю не повернеться до іншої бічної поверхні (44) заглиблення (53А, 53В). 13. Дверний замок за п. 12, в якому, коли опорна поверхня (34) засувного виступу (32) знаходиться на іншій бічній поверхні (44) заглиблення від зовнішньої сили, спрямованої на упорну поверхню (33), упорна поверхня (33) приблизно або точно знаходиться в площині похилої поверхні (10А, 10В) частини язичка. 6 UA 115461 C2 7 UA 115461 C2 8 UA 115461 C2 9 UA 115461 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
