Дверний замок

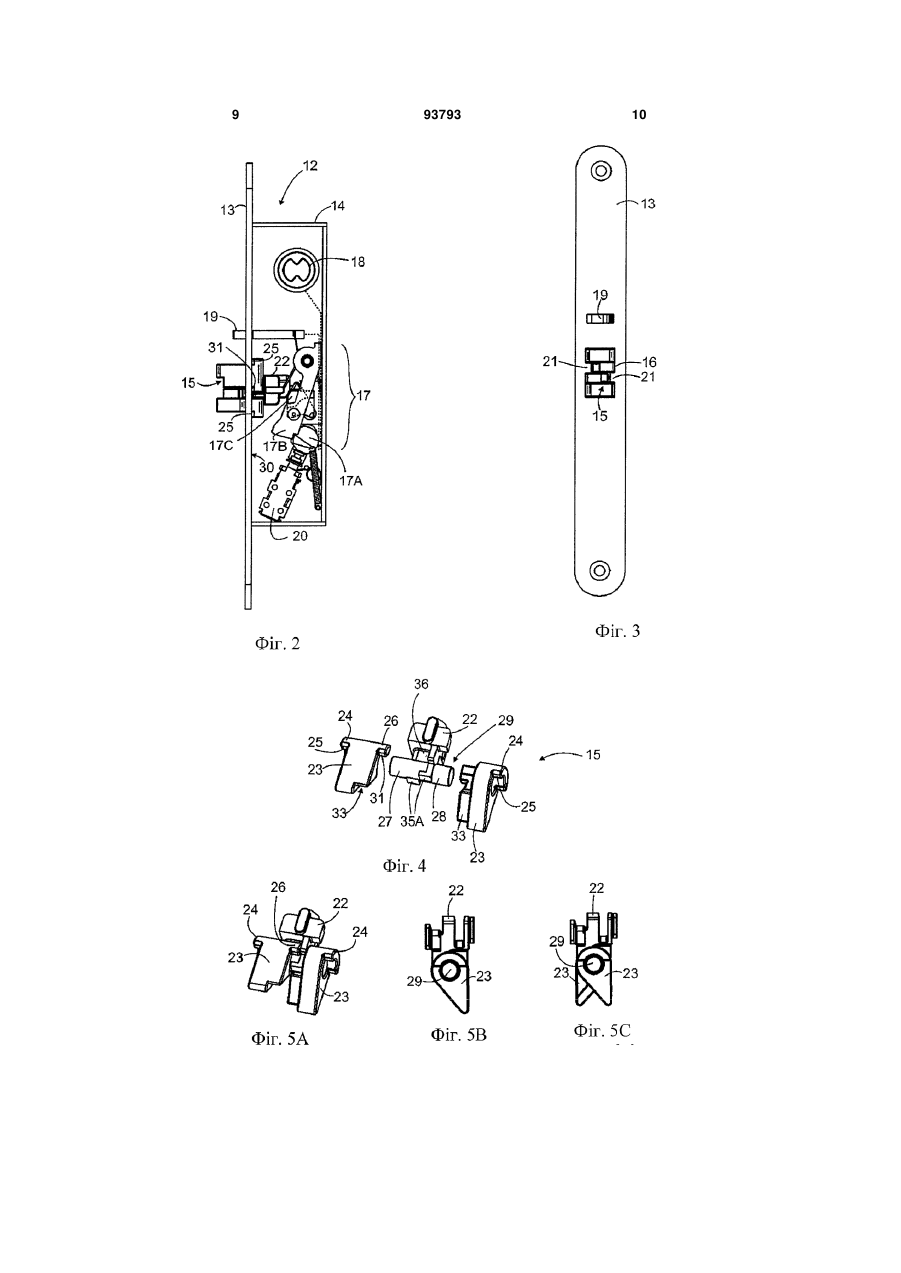

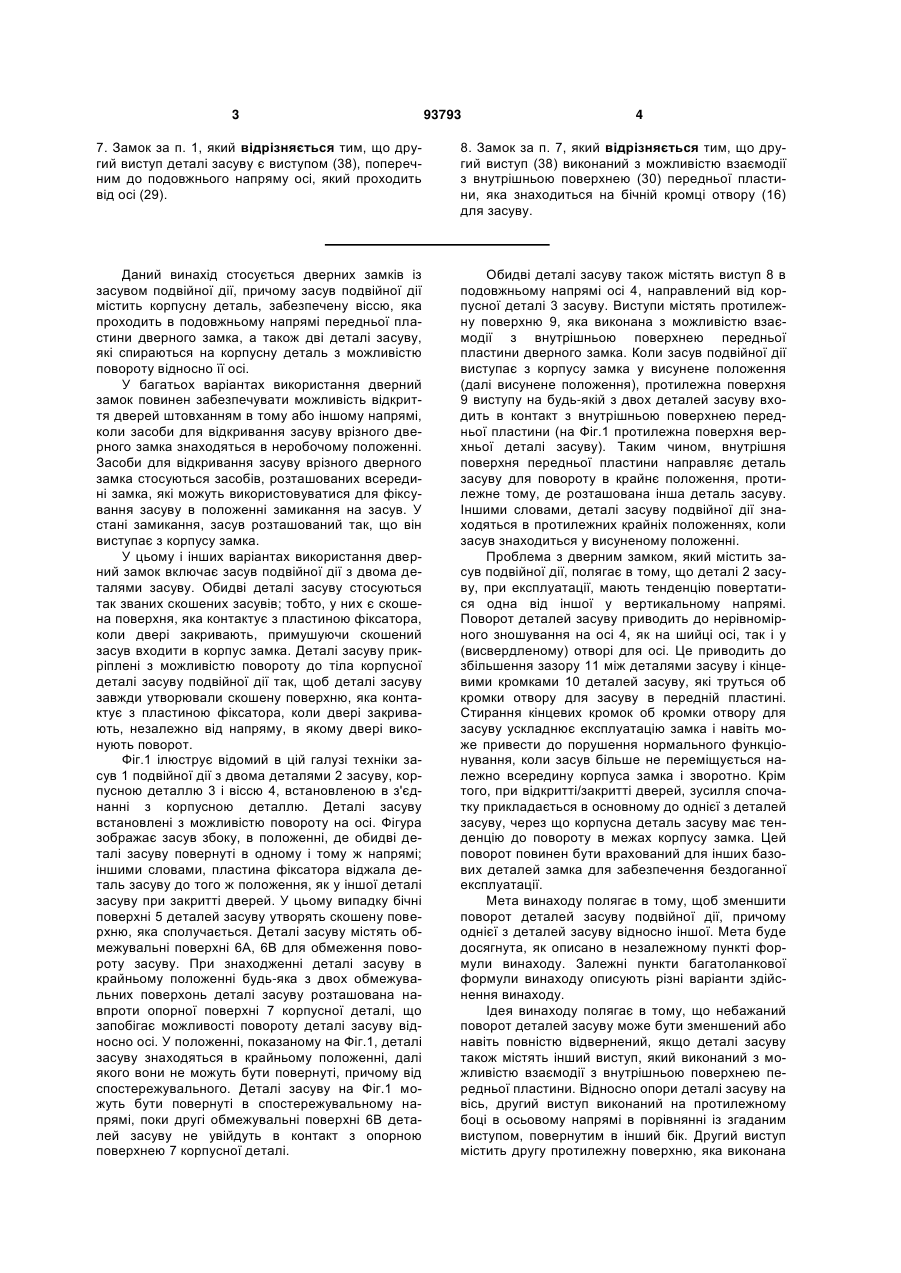

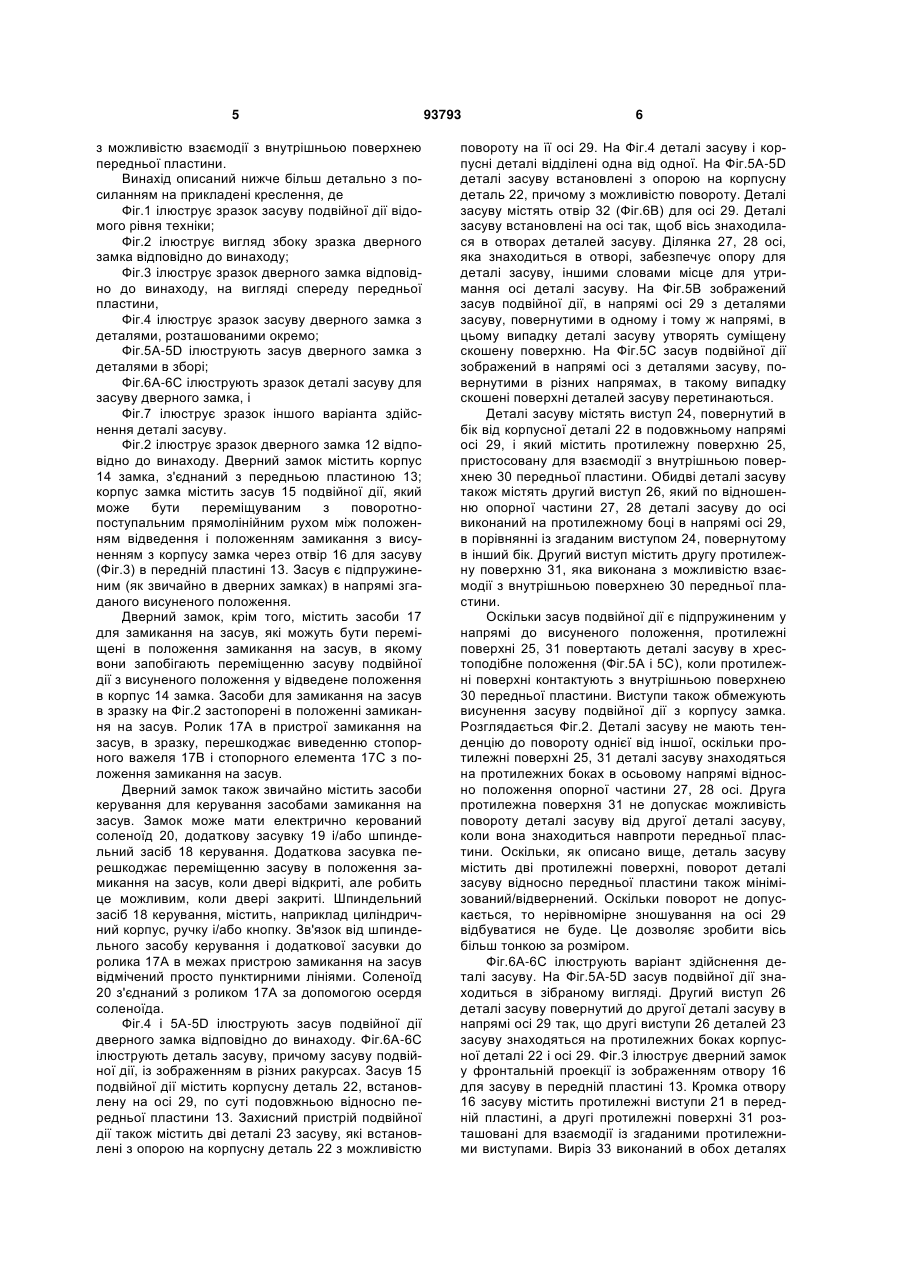

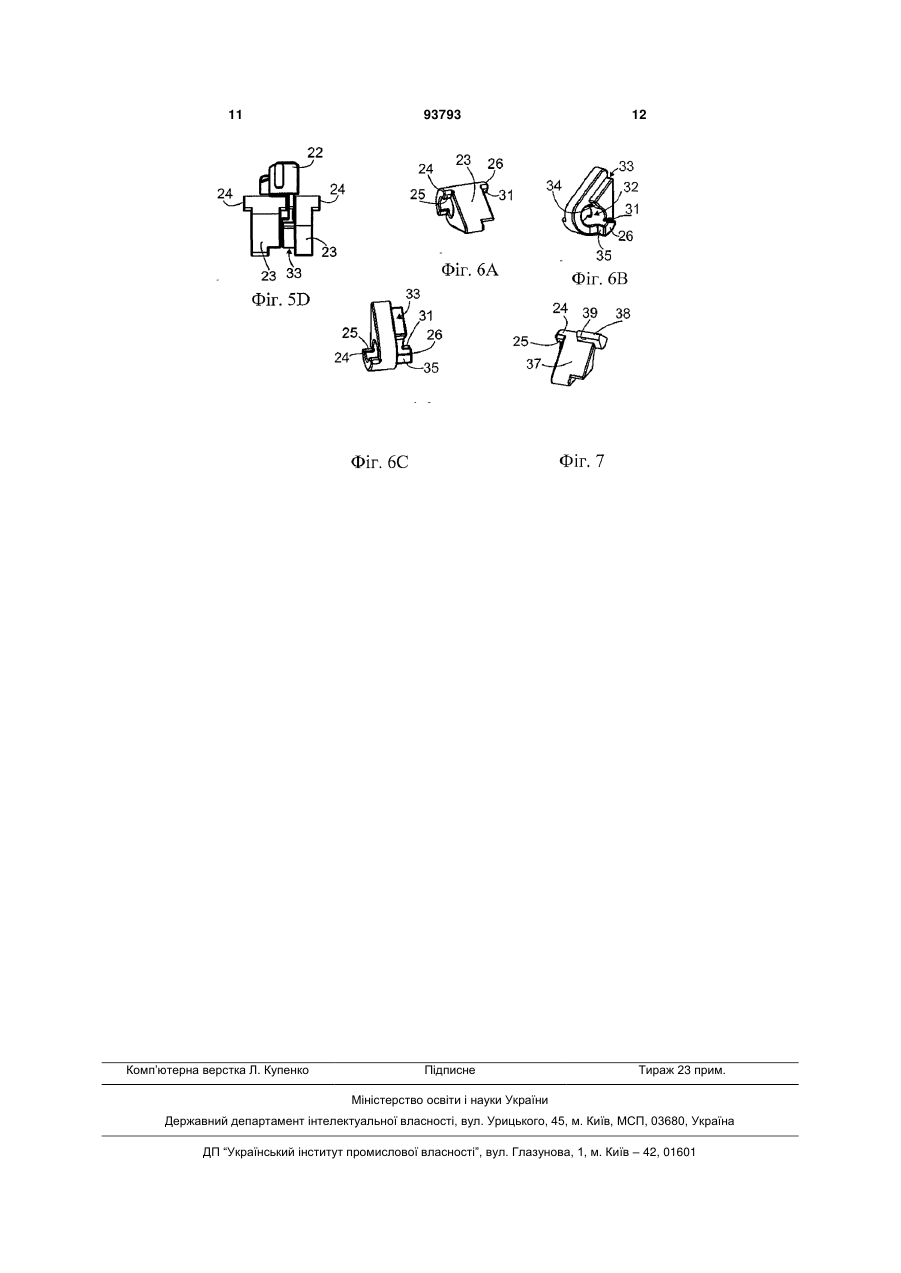

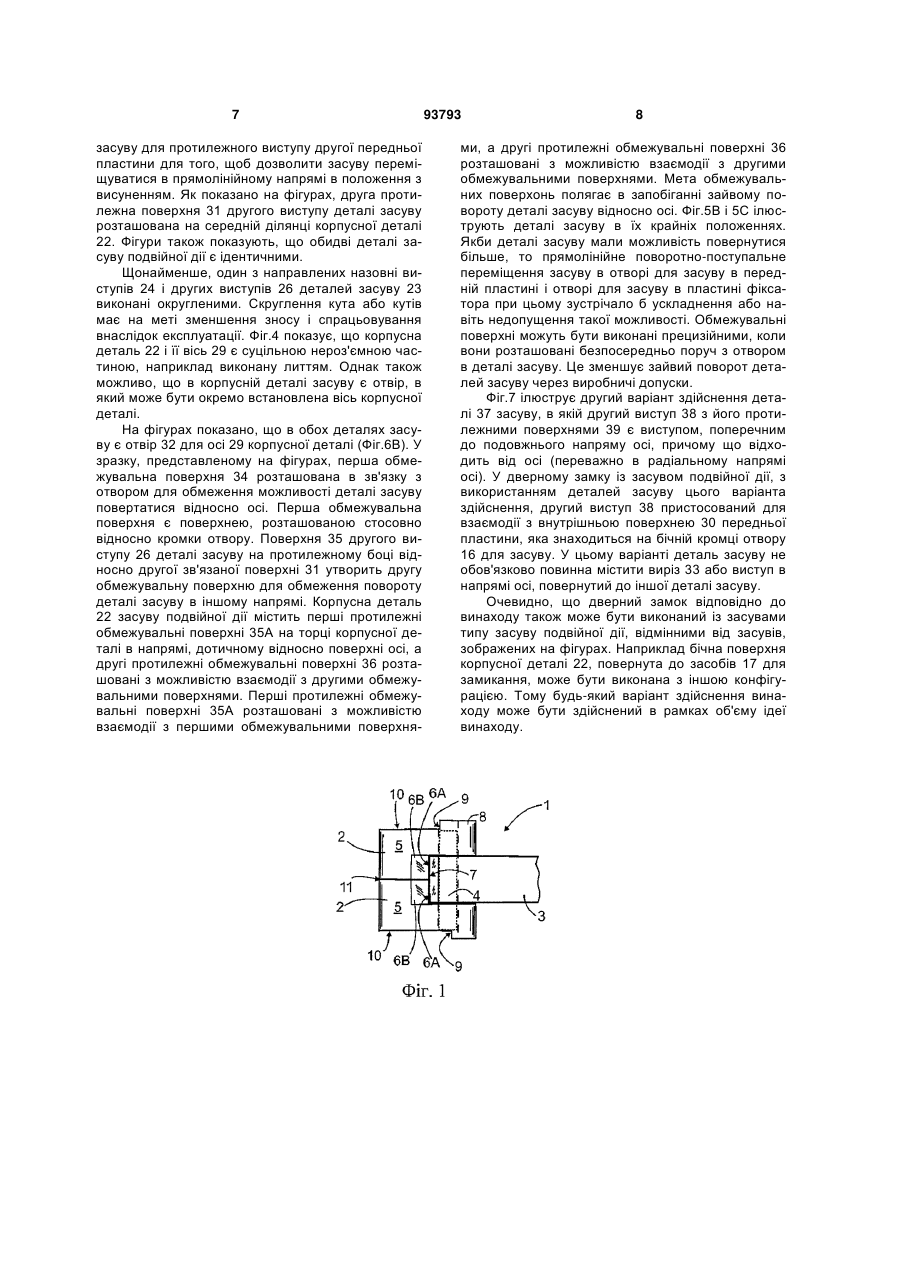

1. Дверний замок, який містить корпус (14) замка, прикріплений до передньої пластини (13), при цьому корпус замка містить засув (15) подвійної дії з можливістю переміщування з поворотнопоступальним прямолінійним рухом між відведеним положенням і висуненим положенням для замикання з корпусу замка через отвір (16) для засуву в передній пластині (13), при цьому засув є підпружиненим в напрямі до висуненого положення, при цьому засув (15) подвійної дії містить корпусну деталь (22), забезпечену віссю (29), подовжньо розташованою відносно передньої пластини, і дві деталі (23) засуву, які спираються на корпусну деталь з можливістю повороту на її осі, при цьому деталі засуву містять виступ (24), повернутий в бік від корпусної деталі в подовжньому напрямі осі (29), виступ містить протилежну поверхню (25), виконану з можливістю взаємодії з внутрішньою поверхнею (30) передньої пластини, причому дверний замок містить засоби (17) для замикання на засув, які можуть бути переміщені в положення замикання на засув, в якому вони перешкоджають переміщенню засуву подвійної дії з висуненого положення у відведене положення в корпусі (14) замка, який відрізняється тим, що обидві деталі (23) засуву містять другий виступ (26), який розташований відносно опори деталі засуву на вісь на протилежному боці в напрямі осі (29) в порівнянні зі згаданим виступом (24), повернутим в протилежний бік, причому згаданий другий виступ містить другу протилежну поверхню (31), яка виконана з можливістю взаємодії з внутрішньою поверхнею (30) передньої пластини. 2 (19) 1 3 93793 4 7. Замок за п. 1, який відрізняється тим, що другий виступ деталі засуву є виступом (38), поперечним до подовжнього напряму осі, який проходить від осі (29). 8. Замок за п. 7, який відрізняється тим, що другий виступ (38) виконаний з можливістю взаємодії з внутрішньою поверхнею (30) передньої пластини, яка знаходиться на бічній кромці отвору (16) для засуву. Даний винахід стосується дверних замків із засувом подвійної дії, причому засув подвійної дії містить корпусну деталь, забезпечену віссю, яка проходить в подовжньому напрямі передньої пластини дверного замка, а також дві деталі засуву, які спираються на корпусну деталь з можливістю повороту відносно її осі. У багатьох варіантах використання дверний замок повинен забезпечувати можливість відкриття дверей штовханням в тому або іншому напрямі, коли засоби для відкривання засуву врізного дверного замка знаходяться в неробочому положенні. Засоби для відкривання засуву врізного дверного замка стосуються засобів, розташованих всередині замка, які можуть використовуватися для фіксування засуву в положенні замикання на засув. У стані замикання, засув розташований так, що він виступає з корпусу замка. У цьому і інших варіантах використання дверний замок включає засув подвійної дії з двома деталями засуву. Обидві деталі засуву стосуються так званих скошених засувів; тобто, у них є скошена поверхня, яка контактує з пластиною фіксатора, коли двері закривають, примушуючи скошений засув входити в корпус замка. Деталі засуву прикріплені з можливістю повороту до тіла корпусної деталі засуву подвійної дії так, щоб деталі засуву завжди утворювали скошену поверхню, яка контактує з пластиною фіксатора, коли двері закривають, незалежно від напряму, в якому двері виконують поворот. Фіг.1 ілюструє відомий в цій галузі техніки засув 1 подвійної дії з двома деталями 2 засуву, корпусною деталлю 3 і віссю 4, встановленою в з'єднанні з корпусною деталлю. Деталі засуву встановлені з можливістю повороту на осі. Фігура зображає засув збоку, в положенні, де обидві деталі засуву повернуті в одному і тому ж напрямі; іншими словами, пластина фіксатора віджала деталь засуву до того ж положення, як у іншої деталі засуву при закритті дверей. У цьому випадку бічні поверхні 5 деталей засуву утворять скошену поверхню, яка сполучається. Деталі засуву містять обмежувальні поверхні 6А, 6В для обмеження повороту засуву. При знаходженні деталі засуву в крайньому положенні будь-яка з двох обмежувальних поверхонь деталі засуву розташована навпроти опорної поверхні 7 корпусної деталі, що запобігає можливості повороту деталі засуву відносно осі. У положенні, показаному на Фіг.1, деталі засуву знаходяться в крайньому положенні, далі якого вони не можуть бути повернуті, причому від спостережувального. Деталі засуву на Фіг.1 можуть бути повернуті в спостережувальному напрямі, поки другі обмежувальні поверхні 6В деталей засуву не увійдуть в контакт з опорною поверхнею 7 корпусної деталі. Обидві деталі засуву також містять виступ 8 в подовжньому напрямі осі 4, направлений від корпусної деталі 3 засуву. Виступи містять протилежну поверхню 9, яка виконана з можливістю взаємодії з внутрішньою поверхнею передньої пластини дверного замка. Коли засув подвійної дії виступає з корпусу замка у висунене положення (далі висунене положення), протилежна поверхня 9 виступу на будь-якій з двох деталей засуву входить в контакт з внутрішньою поверхнею передньої пластини (на Фіг.1 протилежна поверхня верхньої деталі засуву). Таким чином, внутрішня поверхня передньої пластини направляє деталь засуву для повороту в крайнє положення, протилежне тому, де розташована інша деталь засуву. Іншими словами, деталі засуву подвійної дії знаходяться в протилежних крайніх положеннях, коли засув знаходиться у висуненому положенні. Проблема з дверним замком, який містить засув подвійної дії, полягає в тому, що деталі 2 засуву, при експлуатації, мають тенденцію повертатися одна від іншої у вертикальному напрямі. Поворот деталей засуву приводить до нерівномірного зношування на осі 4, як на шийці осі, так і у (висвердленому) отворі для осі. Це приводить до збільшення зазору 11 між деталями засуву і кінцевими кромками 10 деталей засуву, які труться об кромки отвору для засуву в передній пластині. Стирання кінцевих кромок об кромки отвору для засуву ускладнює експлуатацію замка і навіть може привести до порушення нормального функціонування, коли засув більше не переміщується належно всередину корпуса замка і зворотно. Крім того, при відкритті/закритті дверей, зусилля спочатку прикладається в основному до однієї з деталей засуву, через що корпусна деталь засуву має тенденцію до повороту в межах корпусу замка. Цей поворот повинен бути врахований для інших базових деталей замка для забезпечення бездоганної експлуатації. Мета винаходу полягає в тому, щоб зменшити поворот деталей засуву подвійної дії, причому однієї з деталей засуву відносно іншої. Мета буде досягнута, як описано в незалежному пункті формули винаходу. Залежні пункти багатоланкової формули винаходу описують різні варіанти здійснення винаходу. Ідея винаходу полягає в тому, що небажаний поворот деталей засуву може бути зменшений або навіть повністю відвернений, якщо деталі засуву також містять інший виступ, який виконаний з можливістю взаємодії з внутрішньою поверхнею передньої пластини. Відносно опори деталі засуву на вісь, другий виступ виконаний на протилежному боці в осьовому напрямі в порівнянні із згаданим виступом, повернутим в інший бік. Другий виступ містить другу протилежну поверхню, яка виконана 5 з можливістю взаємодії з внутрішньою поверхнею передньої пластини. Винахід описаний нижче більш детально з посиланням на прикладені креслення, де Фіг.1 ілюструє зразок засуву подвійної дії відомого рівня техніки; Фіг.2 ілюструє вигляд збоку зразка дверного замка відповідно до винаходу; Фіг.3 ілюструє зразок дверного замка відповідно до винаходу, на вигляді спереду передньої пластини, Фіг.4 ілюструє зразок засуву дверного замка з деталями, розташованими окремо; Фіг.5A-5D ілюструють засув дверного замка з деталями в зборі; Фіг.6А-6С ілюструють зразок деталі засуву для засуву дверного замка, і Фіг.7 ілюструє зразок іншого варіанта здійснення деталі засуву. Фіг.2 ілюструє зразок дверного замка 12 відповідно до винаходу. Дверний замок містить корпус 14 замка, з'єднаний з передньою пластиною 13; корпус замка містить засув 15 подвійної дії, який може бути переміщуваним з поворотнопоступальним прямолінійним рухом між положенням відведення і положенням замикання з висуненням з корпусу замка через отвір 16 для засуву (Фіг.3) в передній пластині 13. Засув є підпружиненим (як звичайно в дверних замках) в напрямі згаданого висуненого положення. Дверний замок, крім того, містить засоби 17 для замикання на засув, які можуть бути переміщені в положення замикання на засув, в якому вони запобігають переміщенню засуву подвійної дії з висуненого положення у відведене положення в корпус 14 замка. Засоби для замикання на засув в зразку на Фіг.2 застопорені в положенні замикання на засув. Ролик 17А в пристрої замикання на засув, в зразку, перешкоджає виведенню стопорного важеля 17В і стопорного елемента 17С з положення замикання на засув. Дверний замок також звичайно містить засоби керування для керування засобами замикання на засув. Замок може мати електрично керований соленоїд 20, додаткову засувку 19 і/або шпиндельний засіб 18 керування. Додаткова засувка перешкоджає переміщенню засуву в положення замикання на засув, коли двері відкриті, але робить це можливим, коли двері закриті. Шпиндельний засіб 18 керування, містить, наприклад циліндричний корпус, ручку і/або кнопку. Зв'язок від шпиндельного засобу керування і додаткової засувки до ролика 17А в межах пристрою замикання на засув відмічений просто пунктирними лініями. Соленоїд 20 з'єднаний з роликом 17А за допомогою осердя соленоїда. Фіг.4 і 5A-5D ілюструють засув подвійної дії дверного замка відповідно до винаходу. Фіг.6А-6С ілюструють деталь засуву, причому засуву подвійної дії, із зображенням в різних ракурсах. Засув 15 подвійної дії містить корпусну деталь 22, встановлену на осі 29, по суті подовжньою відносно передньої пластини 13. Захисний пристрій подвійної дії також містить дві деталі 23 засуву, які встановлені з опорою на корпусну деталь 22 з можливістю 93793 6 повороту на її осі 29. На Фіг.4 деталі засуву і корпусні деталі відділені одна від одної. На Фіг.5A-5D деталі засуву встановлені з опорою на корпусну деталь 22, причому з можливістю повороту. Деталі засуву містять отвір 32 (Фіг.6В) для осі 29. Деталі засуву встановлені на осі так, щоб вісь знаходилася в отворах деталей засуву. Ділянка 27, 28 осі, яка знаходиться в отворі, забезпечує опору для деталі засуву, іншими словами місце для утримання осі деталі засуву. На Фіг.5В зображений засув подвійної дії, в напрямі осі 29 з деталями засуву, повернутими в одному і тому ж напрямі, в цьому випадку деталі засуву утворять суміщену скошену поверхню. На Фіг.5С засув подвійної дії зображений в напрямі осі з деталями засуву, повернутими в різних напрямах, в такому випадку скошені поверхні деталей засуву перетинаються. Деталі засуву містять виступ 24, повернутий в бік від корпусної деталі 22 в подовжньому напрямі осі 29, і який містить протилежну поверхню 25, пристосовану для взаємодії з внутрішньою поверхнею 30 передньої пластини. Обидві деталі засуву також містять другий виступ 26, який по відношенню опорної частини 27, 28 деталі засуву до осі виконаний на протилежному боці в напрямі осі 29, в порівнянні із згаданим виступом 24, повернутому в інший бік. Другий виступ містить другу протилежну поверхню 31, яка виконана з можливістю взаємодії з внутрішньою поверхнею 30 передньої пластини. Оскільки засув подвійної дії є підпружиненим у напрямі до висуненого положення, протилежні поверхні 25, 31 повертають деталі засуву в хрестоподібне положення (Фіг.5А і 5С), коли протилежні поверхні контактують з внутрішньою поверхнею 30 передньої пластини. Виступи також обмежують висунення засуву подвійної дії з корпусу замка. Розглядається Фіг.2. Деталі засуву не мають тенденцію до повороту однієї від іншої, оскільки протилежні поверхні 25, 31 деталі засуву знаходяться на протилежних боках в осьовому напрямі відносно положення опорної частини 27, 28 осі. Друга протилежна поверхня 31 не допускає можливість повороту деталі засуву від другої деталі засуву, коли вона знаходиться навпроти передньої пластини. Оскільки, як описано вище, деталь засуву містить дві протилежні поверхні, поворот деталі засуву відносно передньої пластини також мінімізований/відвернений. Оскільки поворот не допускається, то нерівномірне зношування на осі 29 відбуватися не буде. Це дозволяє зробити вісь більш тонкою за розміром. Фіг.6А-6С ілюструють варіант здійснення деталі засуву. На Фіг.5A-5D засув подвійної дії знаходиться в зібраному вигляді. Другий виступ 26 деталі засуву повернутий до другої деталі засуву в напрямі осі 29 так, що другі виступи 26 деталей 23 засуву знаходяться на протилежних боках корпусної деталі 22 і осі 29. Фіг.3 ілюструє дверний замок у фронтальній проекції із зображенням отвору 16 для засуву в передній пластині 13. Кромка отвору 16 засуву містить протилежні виступи 21 в передній пластині, а другі протилежні поверхні 31 розташовані для взаємодії із згаданими протилежними виступами. Виріз 33 виконаний в обох деталях 7 засуву для протилежного виступу другої передньої пластини для того, щоб дозволити засуву переміщуватися в прямолінійному напрямі в положення з висуненням. Як показано на фігурах, друга протилежна поверхня 31 другого виступу деталі засуву розташована на середній ділянці корпусної деталі 22. Фігури також показують, що обидві деталі засуву подвійної дії є ідентичними. Щонайменше, один з направлених назовні виступів 24 і других виступів 26 деталей засуву 23 виконані округленими. Скруглення кута або кутів має на меті зменшення зносу і спрацьовування внаслідок експлуатації. Фіг.4 показує, що корпусна деталь 22 і її вісь 29 є суцільною нероз'ємною частиною, наприклад виконану литтям. Однак також можливо, що в корпусній деталі засуву є отвір, в який може бути окремо встановлена вісь корпусної деталі. На фігурах показано, що в обох деталях засуву є отвір 32 для осі 29 корпусної деталі (Фіг.6В). У зразку, представленому на фігурах, перша обмежувальна поверхня 34 розташована в зв'язку з отвором для обмеження можливості деталі засуву повертатися відносно осі. Перша обмежувальна поверхня є поверхнею, розташованою стосовно відносно кромки отвору. Поверхня 35 другого виступу 26 деталі засуву на протилежному боці відносно другої зв'язаної поверхні 31 утворить другу обмежувальну поверхню для обмеження повороту деталі засуву в іншому напрямі. Корпусна деталь 22 засуву подвійної дії містить перші протилежні обмежувальні поверхні 35А на торці корпусної деталі в напрямі, дотичному відносно поверхні осі, а другі протилежні обмежувальні поверхні 36 розташовані з можливістю взаємодії з другими обмежувальними поверхнями. Перші протилежні обмежувальні поверхні 35А розташовані з можливістю взаємодії з першими обмежувальними поверхня 93793 8 ми, а другі протилежні обмежувальні поверхні 36 розташовані з можливістю взаємодії з другими обмежувальними поверхнями. Мета обмежувальних поверхонь полягає в запобіганні зайвому повороту деталі засуву відносно осі. Фіг.5В і 5С ілюструють деталі засуву в їх крайніх положеннях. Якби деталі засуву мали можливість повернутися більше, то прямолінійне поворотно-поступальне переміщення засуву в отворі для засуву в передній пластині і отворі для засуву в пластині фіксатора при цьому зустрічало б ускладнення або навіть недопущення такої можливості. Обмежувальні поверхні можуть бути виконані прецизійними, коли вони розташовані безпосередньо поруч з отвором в деталі засуву. Це зменшує зайвий поворот деталей засуву через виробничі допуски. Фіг.7 ілюструє другий варіант здійснення деталі 37 засуву, в якій другий виступ 38 з його протилежними поверхнями 39 є виступом, поперечним до подовжнього напряму осі, причому що відходить від осі (переважно в радіальному напрямі осі). У дверному замку із засувом подвійної дії, з використанням деталей засуву цього варіанта здійснення, другий виступ 38 пристосований для взаємодії з внутрішньою поверхнею 30 передньої пластини, яка знаходиться на бічній кромці отвору 16 для засуву. У цьому варіанті деталь засуву не обов'язково повинна містити виріз 33 або виступ в напрямі осі, повернутий до іншої деталі засуву. Очевидно, що дверний замок відповідно до винаходу також може бути виконаний із засувами типу засуву подвійної дії, відмінними від засувів, зображених на фігурах. Наприклад бічна поверхня корпусної деталі 22, повернута до засобів 17 для замикання, може бути виконана з іншою конфігурацією. Тому будь-який варіант здійснення винаходу може бути здійснений в рамках об'єму ідеї винаходу. 9 93793 10 11 Комп’ютерна верстка Л. Купенко 93793 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
