Дверний замок

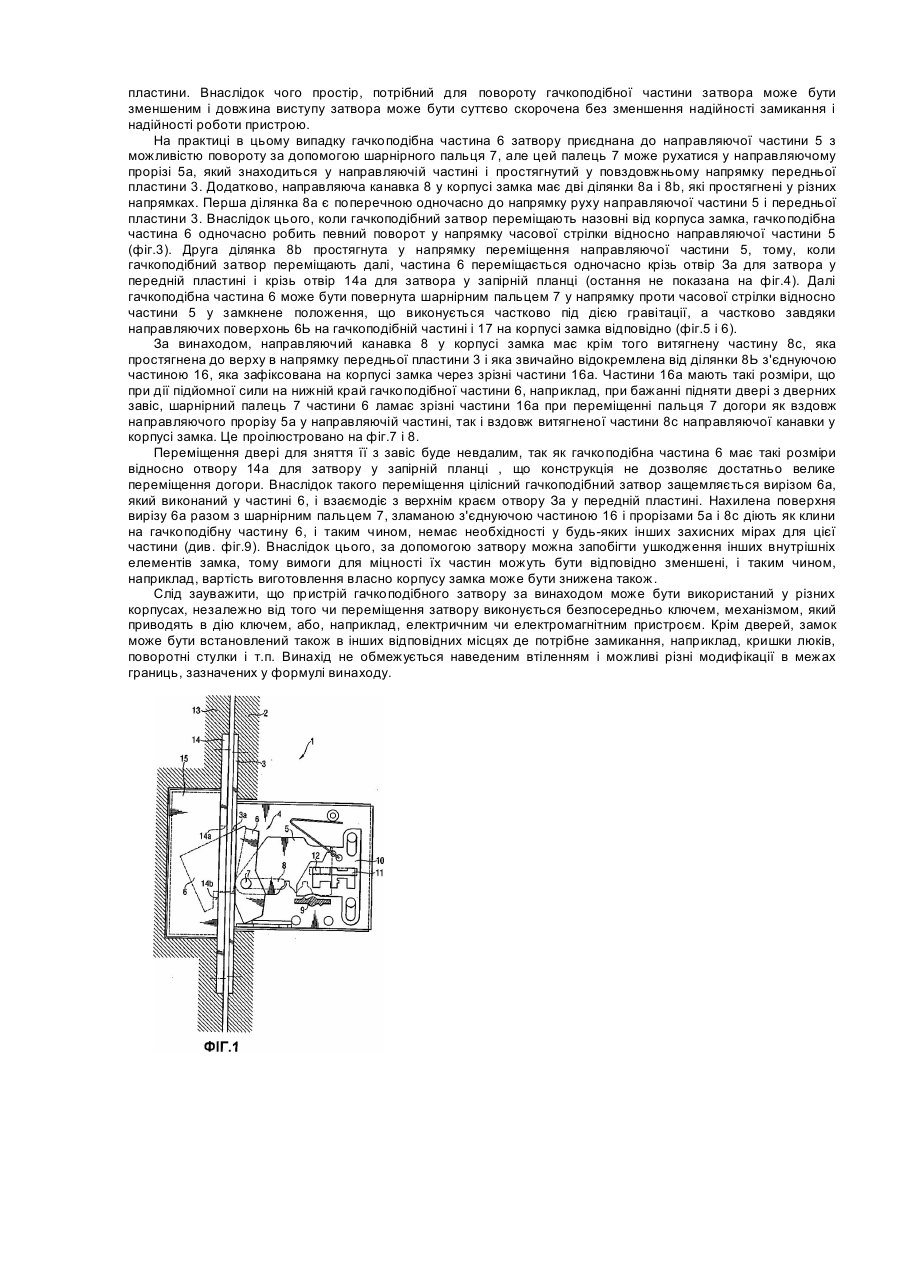

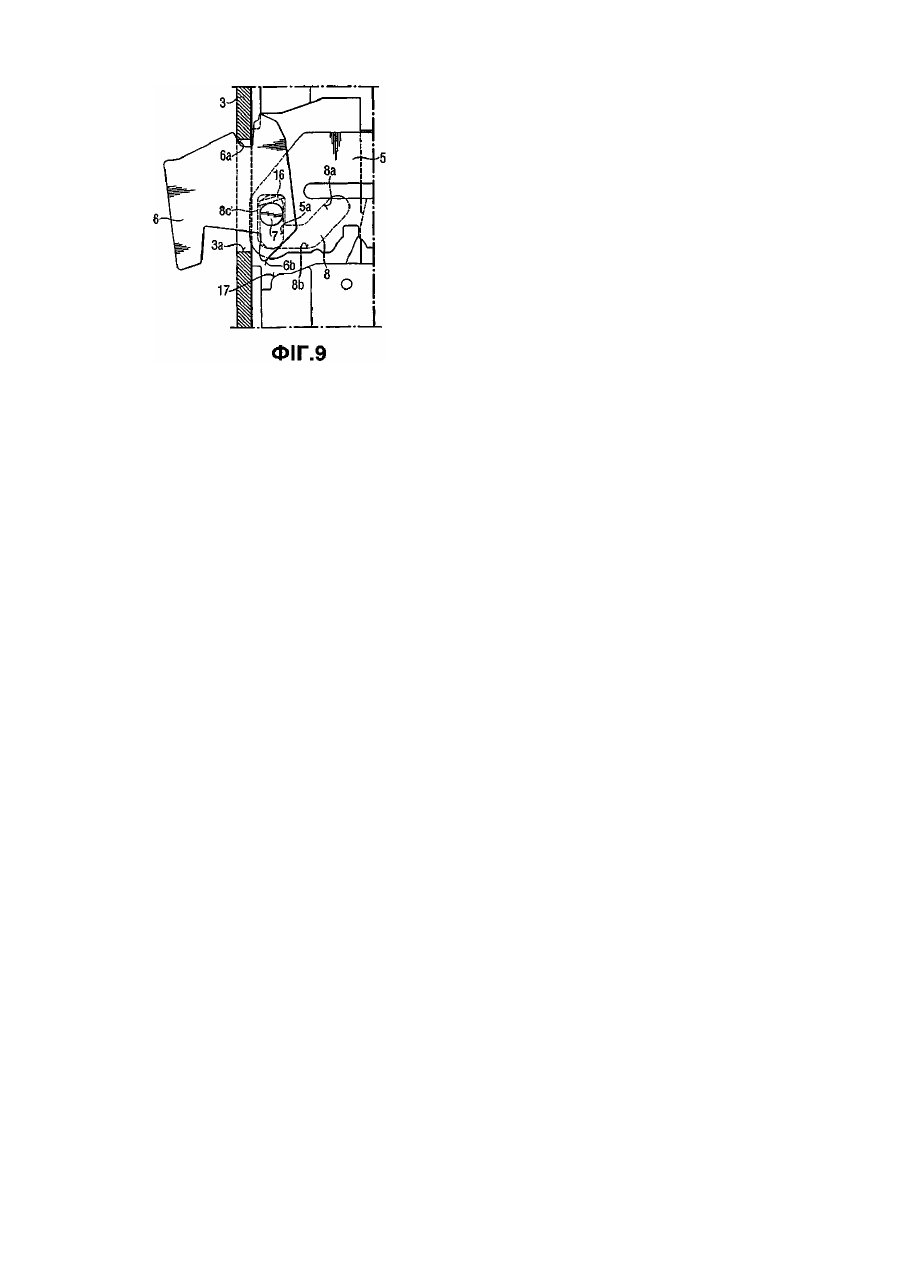

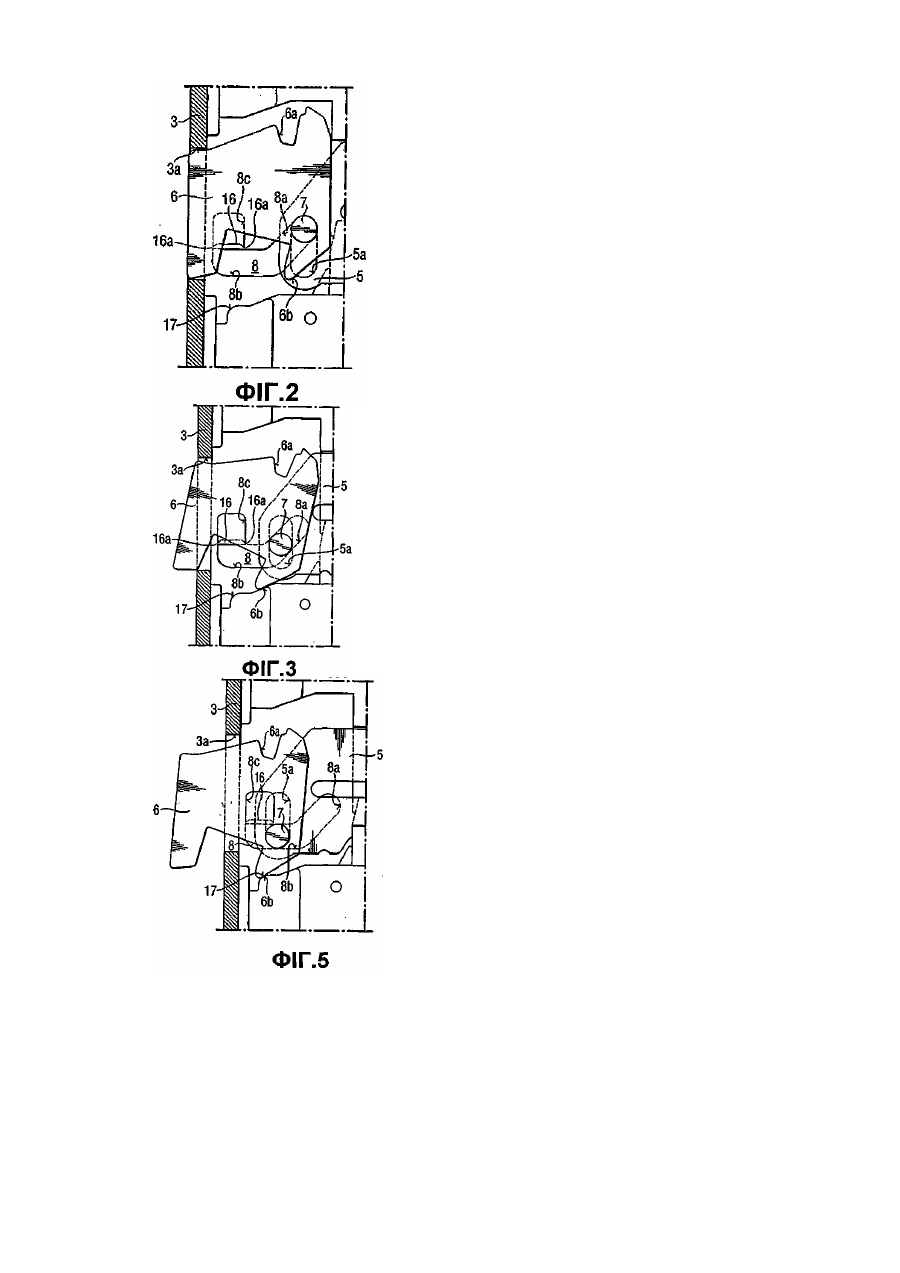

Винахід стосується дверного замка з гачкоподібним затвором у відповідності до обмежувальної частини пункту 1 формули винаходу. У патенті Фінляндії №104199 описаний дверний замок зазначеного вище типу, в якому окрема гачкоподібна частина гачкоподібного затвору з'єднана з можливістю повороту з направляючою частиною, яка може переміщатися у корпусі замка. Задачею винаходу є подальше вдосконалення замкових пристроїв для двері або інших поворотних конструкцій з гачкоподібним затвором, щоб розширити можливості для встановлення замків такого типу і покращити їх властивості по запобіганню зломів. Додаткова задача винаходу полягає в тому, що замок повинен бути надійним у роботи і, переважно, не дорогим. Задачу винаходу можна більш ясно зрозуміти з формули винаходу. За винаходом гачкоподібний затвор має поворотний пристрій, за допомогою якого гачкоподібна частина встановлена з можливістю переміщення відносно направляючої частини у повздовжньому напрямку передньої пластини, а корпус замка має направляючі канавки для направлення точки повороту гачкоподібної частини як у повздовжньому напрямку передньої пластини, так і у напрямку переміщення направляючої частини. Це дає можливість переміщати гачкоподібну частину всередину запірної планки так, що гачкоподібна частина може бути повернута у її замкнене положення в межах меншого простору ніж у відомих конструкціях. Внаслідок чого стає можливим значно зменшити потрібний простір у напрямку переміщення направляючої частини і довжину висунення затвору, а тому можуть бути відповідно розширені можливості для встановлення замка в різних місцях. На практиці поворотний пристрій гачкоподібної частини виконаний у вигляді шарнірного пальця, який встановлений з можливістю утримання при русі в направляючому прорізі, розташованому у направляючій частині і простягненому по суті у повздовжньому напрямку передньої пластини. Форма направляючої канавки у корпусі замка вибрана такою, що при першій фазі переміщення гачкоподібного затвору назовні у висунуте положення одночасно переміщається точка повороту гачкоподібної частини донизу відносно передньої пластини. Коли гачкоподібну частину переміщають назовні від отвору для затвору у передній пластині, то направляюча канавка простягнена по суті тільки у напрямку переміщення направляючої частини. Щоб забезпечити поворотний рух гачкоподібної частини і замкнене положення, корпус замка має направляючу поверхню, яка виконана такою, що після того, як гачкоподібна частина переміщена крізь отвір для затвору у запірній планці, ця поверхня направляє гачкоподібну частину так, що гачкоподібна частина виконує поворот відносно своєї точки повороту усередину запірної планки у своє замкнене положення. Для вдосконалення протизламних властивостей замка і особливо для запобігання ситуації, коли хтось буде намагатися зняти двері разом із замком з її завіс, використовуючи гачкоподібний затвор, на кінці направляючої канавки у корпусу замка, на боці, оберненому до передньої пластини, у положенні, яке відповідає замкненому положенню гачкоподібної частини, у направляючій канавці є витягнена частина, яка простягнена догори у повздовжньому напрямку передньої пластини і відокремлена від направляючої канавки з'єднуючою частиною, при цьому, з'єднуюча частина зафіксована на корпусі замка за допомогою зрізних елементів, які можуть бути зламані шарнірним пальцем. Відповідно, верхня поверхня гачкоподібної частини має виріз, який у взаємодії з верхнім краєм отвору для затвору у передній пластині пристосований для запобігання переміщення гачкоподібного затвору усередину корпуса замка після того, як з'єднуючий елемент зламаний шарнірним пальцем. Внаслідок такої конструкції гачкоподібний затвор залишається повністю заклиненим при намаганні зламати двері і таким чином забезпечується ефективний захист проти такої техніки злому. Для забезпечення вище згаданих запобіжних мір гачкоподібна частина має такі розміри, що у повністю висунутому замкненому положенні вона займає в основному всю частину отвору запірної планки у повздовжньому напрямку передньої пластини. Цим запобігається переміщення двері назовні від дверних завіс. Конструкція затвору може бути простою і надійною у роботі, так як при роботі направляюча частина гачкоподібного затвору постійно розміщена усередині корпусу замка. Далі винахід описаний як приклад з посиланнями на креслення, де на: фіг.1 показаний боковий вигляд відомого дверного замка, який змонтований у двері і корпус замка у відкритому вигляді; фіг.2-9 показані втілення дверного замка за винаходом при різних робочих положеннях гачкоподібного затвору. Відомий дверний замок (див. фіг. 1) має корпус 1 замка з передньою пластиною 3, за допомогою якої він кріпиться до двері 2 або до подібного елемента. Замок має гачкоподібний затвор 4 з направляючою частиною 5, яка встановлена з можливістю лінійного переміщення усередині корпусу замка і до якої гачкоподібна частина 6 гачкоподібного затвору приєднана з можливістю повороту за допомогою шарнірного пальця 7. Корпус замка має направляючу канавку 8, яка направляє палець 7 і таким чином забезпечує переміщення гачкоподібного затвора. Гачкоподібний затвор 4 переміщається безпосередньо ключем 9 замка. Додатково, замок має набір підпружених замикаючих дисків 10, які встановлені з можливістю переміщатися ключем 9, і замковий канал 11 для замкового пальця 12, закріпленого на направляючій частині 5 затвору. Робота замка є достатньо відомою і описана, наприклад, у фінському патенті 104199, тому в даному описі робота замка детально не описана. На фіг. 1 також показана запірна планка 14 для замка, яка прикріплена до рами 13 або подібного елемента і має корпус 15 для затвору. Гачкоподібний затвор 4 на фіг. 1 знаходиться у висунутому положенні замикання, при якому частина 6 введена крізь отвір За для затвору у передній пластині 3, і крізь отвір 14а для затвору у запірній планці 14 у корпус 15, так що гачкоподібна частина 6 простягнена на деяку довжину паралельно внутрішній поверхні 14Ь у запірній планці. Конструкція за винаходом, показана на фіг.2-9, відрізняється від відомої на фіг.1, по-перше, тим, що при переміщенні гачкоподібного затвора від втягненого положення у висунуте положення замикання частина 6 гачкоподібного затвору послідовно переміщається у протилежних поворотних напрямках відносно направляючої частини 5, а точка обертання гачкоподібної частини переміщається у напрямку передньої пластини. Внаслідок чого простір, потрібний для повороту гачкоподібної частини затвора може бути зменшеним і довжина виступу затвора може бути суттєво скорочена без зменшення надійності замикання і надійності роботи пристрою. На практиці в цьому випадку гачкоподібна частина 6 затвору приєднана до направляючої частини 5 з можливістю повороту за допомогою шарнірного пальця 7, але цей палець 7 може рухатися у направляючому прорізі 5а, який знаходиться у направляючій частині і простягнутий у повздовжньому напрямку передньої пластини 3. Додатково, направляюча канавка 8 у корпусі замка має дві ділянки 8а і 8b, які простягнені у різних напрямках. Перша ділянка 8а є поперечною одночасно до напрямку руху направляючої частини 5 і передньої пластини 3. Внаслідок цього, коли гачкоподібний затвор переміщають назовні від корпуса замка, гачкоподібна частина 6 одночасно робить певний поворот у напрямку часової стрілки відносно направляючої частини 5 (фіг.3). Друга ділянка 8b простягнута у напрямку переміщення направляючої частини 5, тому, коли гачкоподібний затвор переміщають далі, частина 6 переміщається одночасно крізь отвір За для затвора у передній пластині і крізь отвір 14а для затвора у запірній планці (остання не показана на фіг.4). Далі гачкоподібна частина 6 може бути повернута шарнірним пальцем 7 у напрямку проти часової стрілки відносно частини 5 у замкнене положення, що виконується частково під дією гравітації, а частково завдяки направляючих поверхонь 6Ь на гачкоподібній частині і 17 на корпусі замка відповідно (фіг.5 і 6). За винаходом, направляючий канавка 8 у корпусі замка має крім того витягнену частину 8с, яка простягнена до верху в напрямку передньої пластини 3 і яка звичайно відокремлена від ділянки 8Ь з'єднуючою частиною 16, яка зафіксована на корпусі замка через зрізні частини 16а. Частини 16а мають такі розміри, що при дії підйомної сили на нижній край гачкоподібної частини 6, наприклад, при бажанні підняти двері з дверних завіс, шарнірний палець 7 частини 6 ламає зрізні частини 16а при переміщенні пальця 7 догори як вздовж направляючого прорізу 5а у направляючій частині, так і вздовж витягненої частини 8с направляючої канавки у корпусі замка. Це проілюстровано на фіг.7 і 8. Переміщення двері для зняття її з завіс буде невдалим, так як гачкоподібна частина 6 має такі розміри відносно отвору 14а для затвору у запірній планці , що конструкція не дозволяє достатньо велике переміщення догори. Внаслідок такого переміщення цілісний гачкоподібний затвор защемляється вирізом 6а, який виконаний у частині 6, і взаємодіє з верхнім краєм отвору За у передній пластині. Нахилена поверхня вирізу 6а разом з шарнірним пальцем 7, зламаною з'єднуючою частиною 16 і прорізами 5а і 8с діють як клини на гачкоподібну частину 6, і таким чином, немає необхідності у будь-яких інших захисних мірах для цієї частини (див. фіг.9). Внаслідок цього, за допомогою затвору можна запобігти ушкодження інших внутрішніх елементів замка, тому вимоги для міцності їх частин можуть бути відповідно зменшені, і таким чином, наприклад, вартість виготовлення власно корпусу замка може бути знижена також. Слід зауважити, що пристрій гачкоподібного затвору за винаходом може бути використаний у різних корпусах, незалежно від того чи переміщення затвору виконується безпосередньо ключем, механізмом, який приводять в дію ключем, або, наприклад, електричним чи електромагнітним пристроєм. Крім дверей, замок може бути встановлений також в інших відповідних місцях де потрібне замикання, наприклад, кришки люків, поворотні стулки і т.п. Винахід не обмежується наведеним втіленням і можливі різні модифікації в межах границь, зазначених у формулі винаходу.
