Кільцевий коток для котка для культивації ґрунту

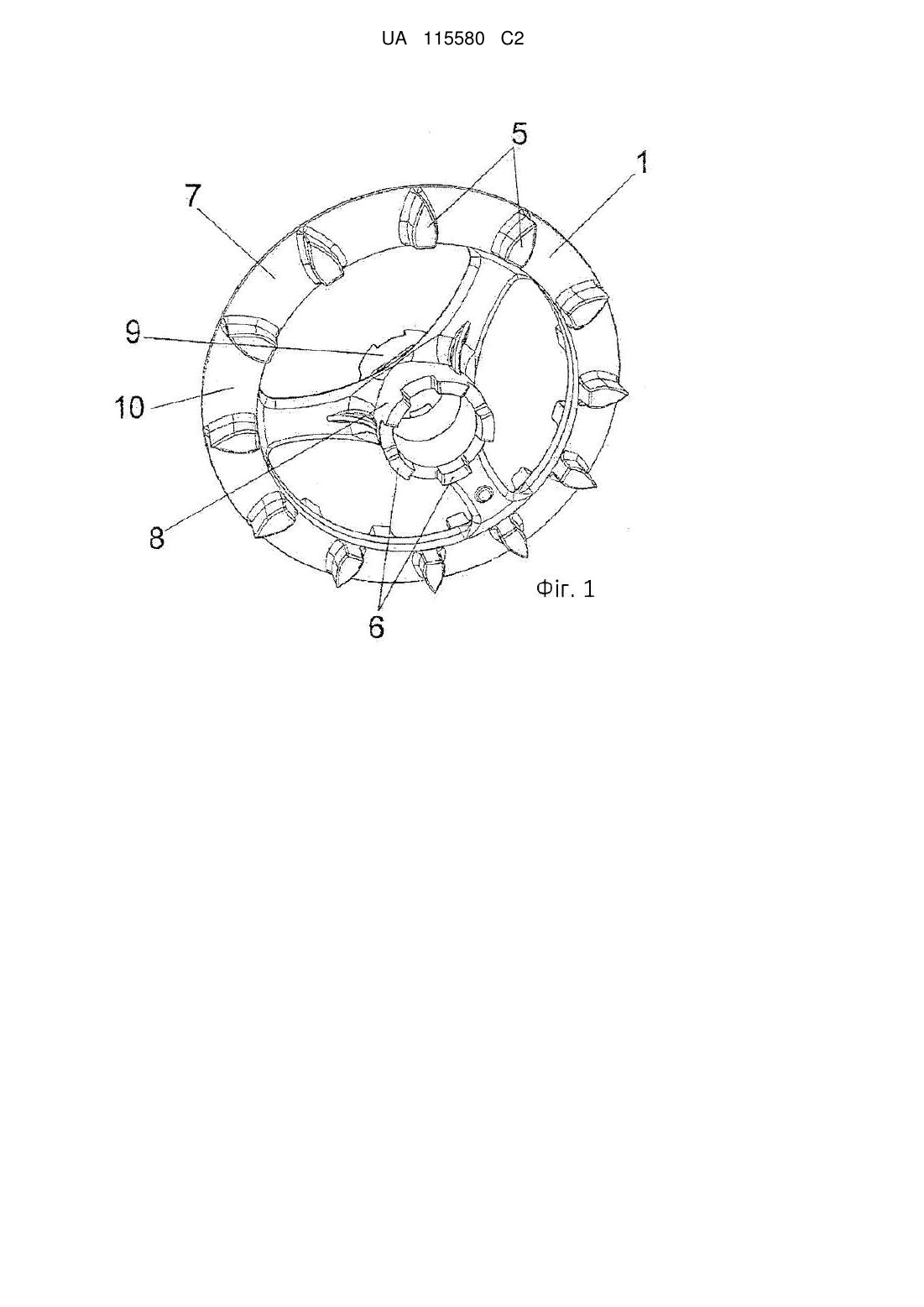

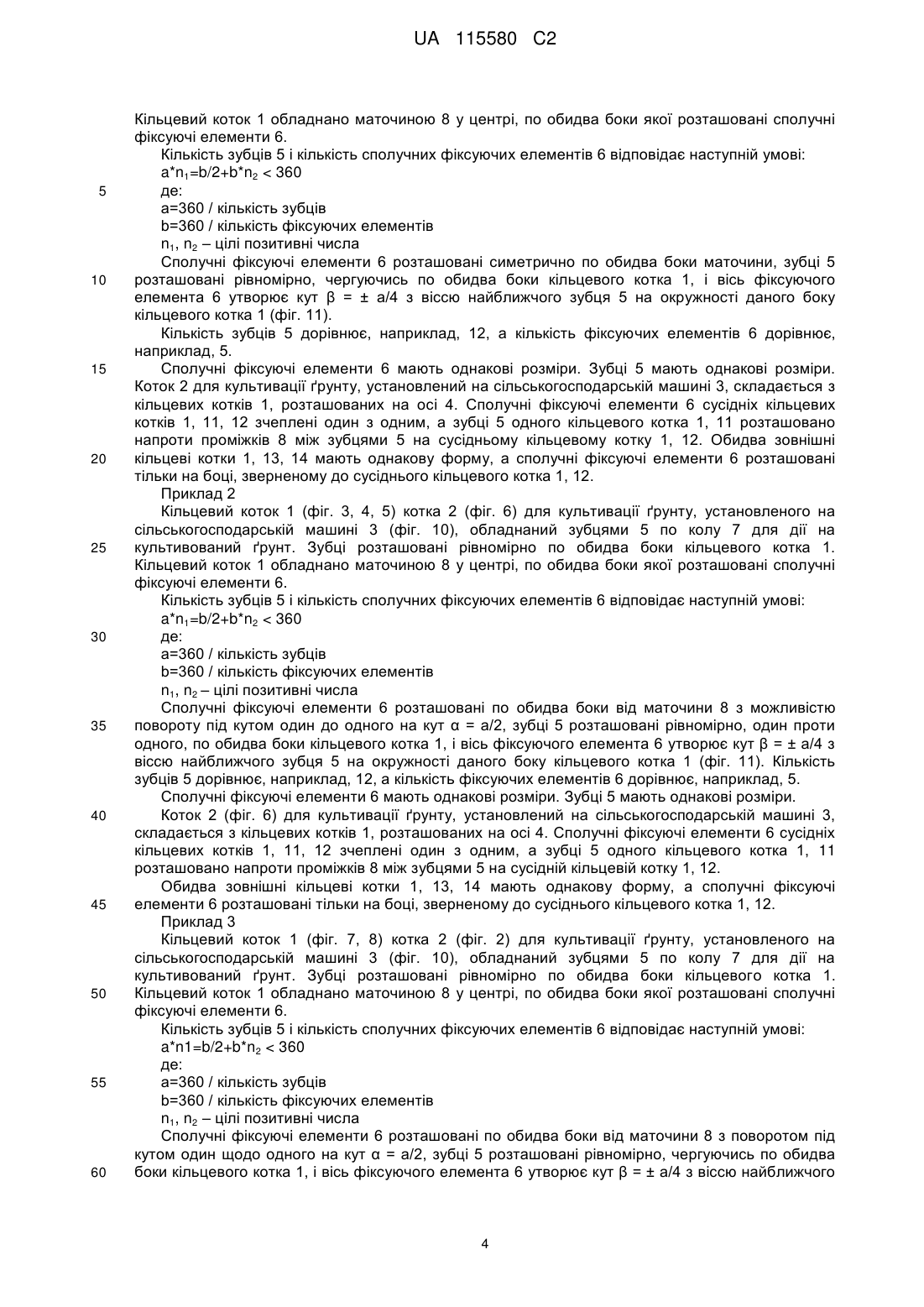

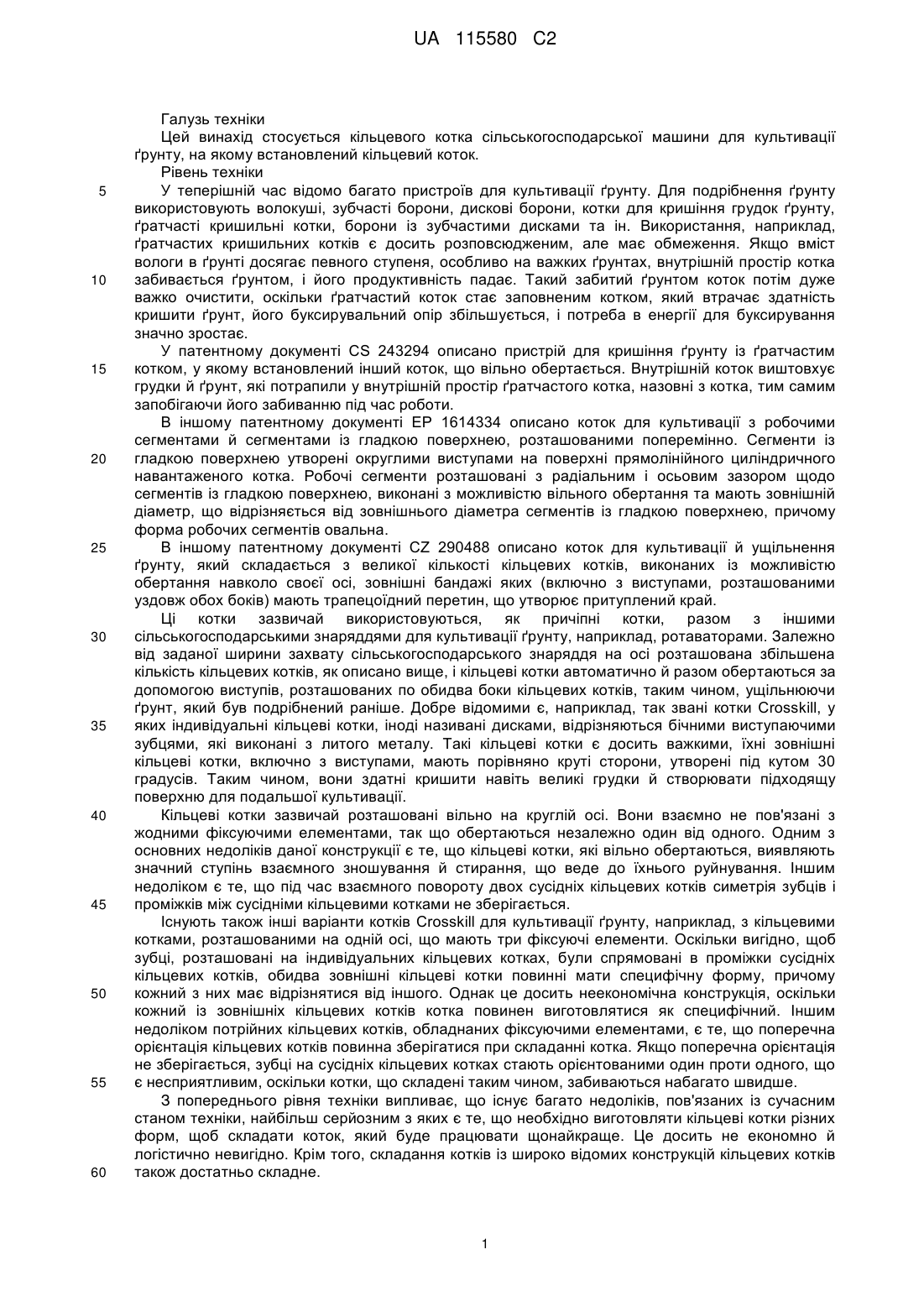

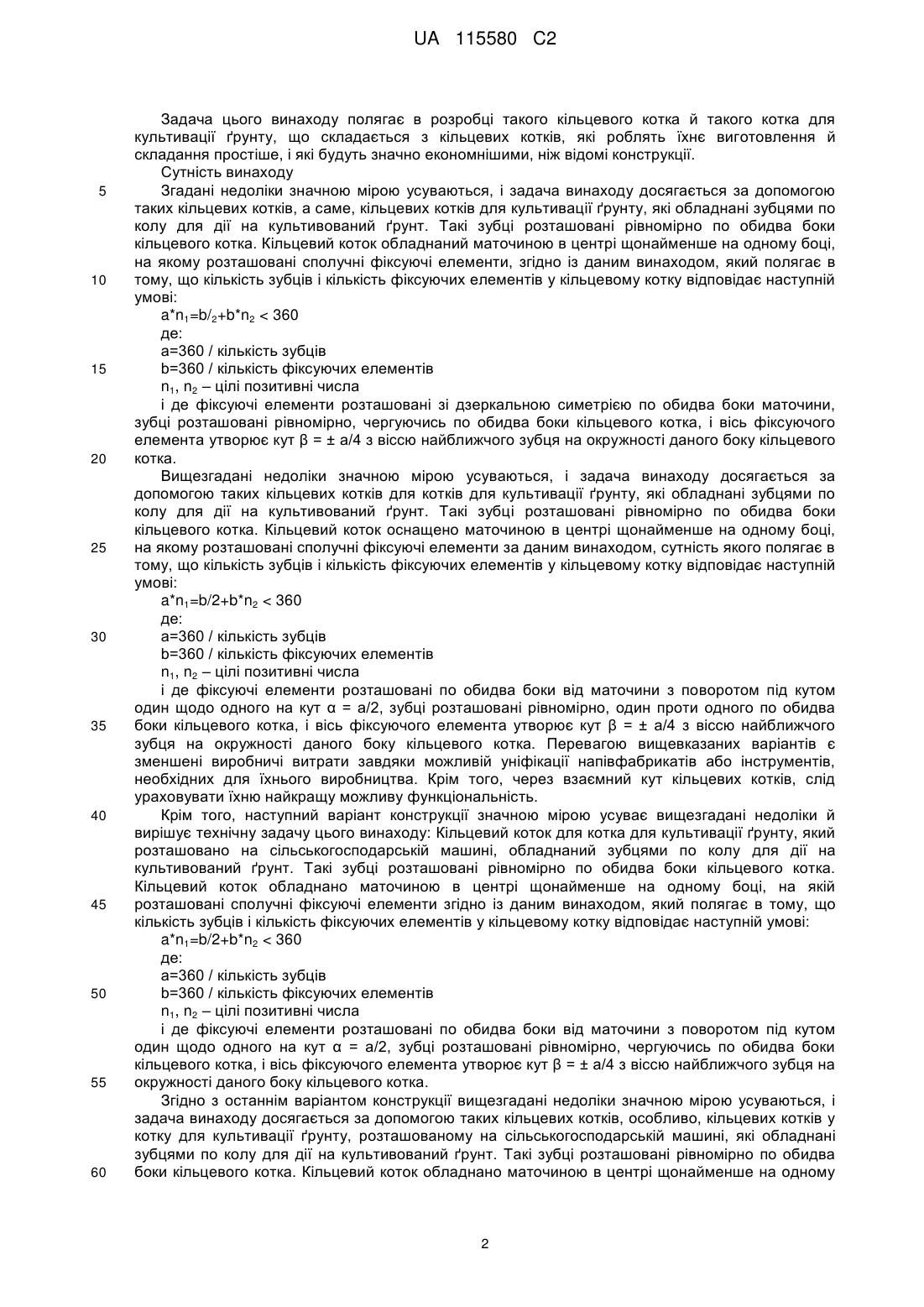

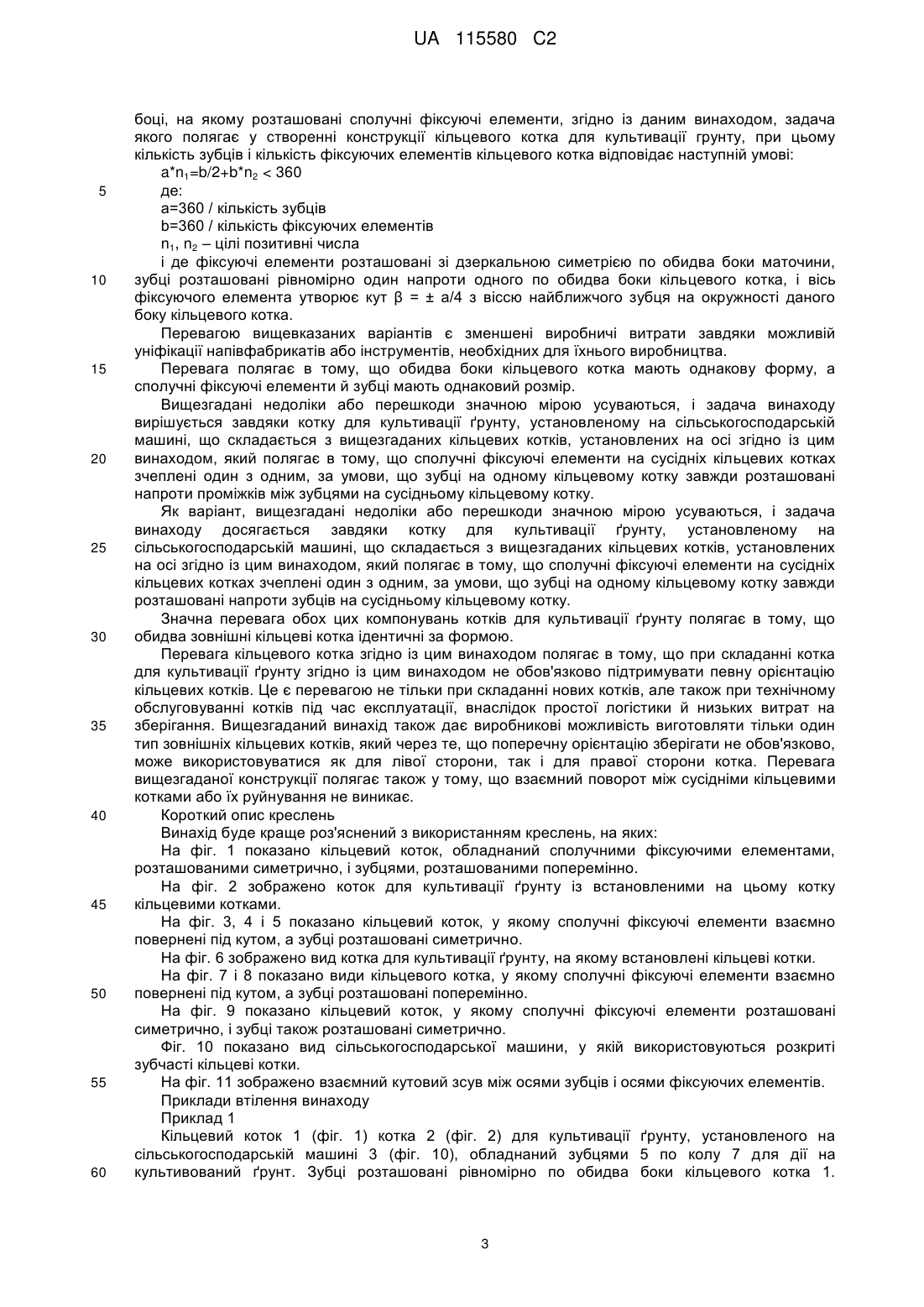

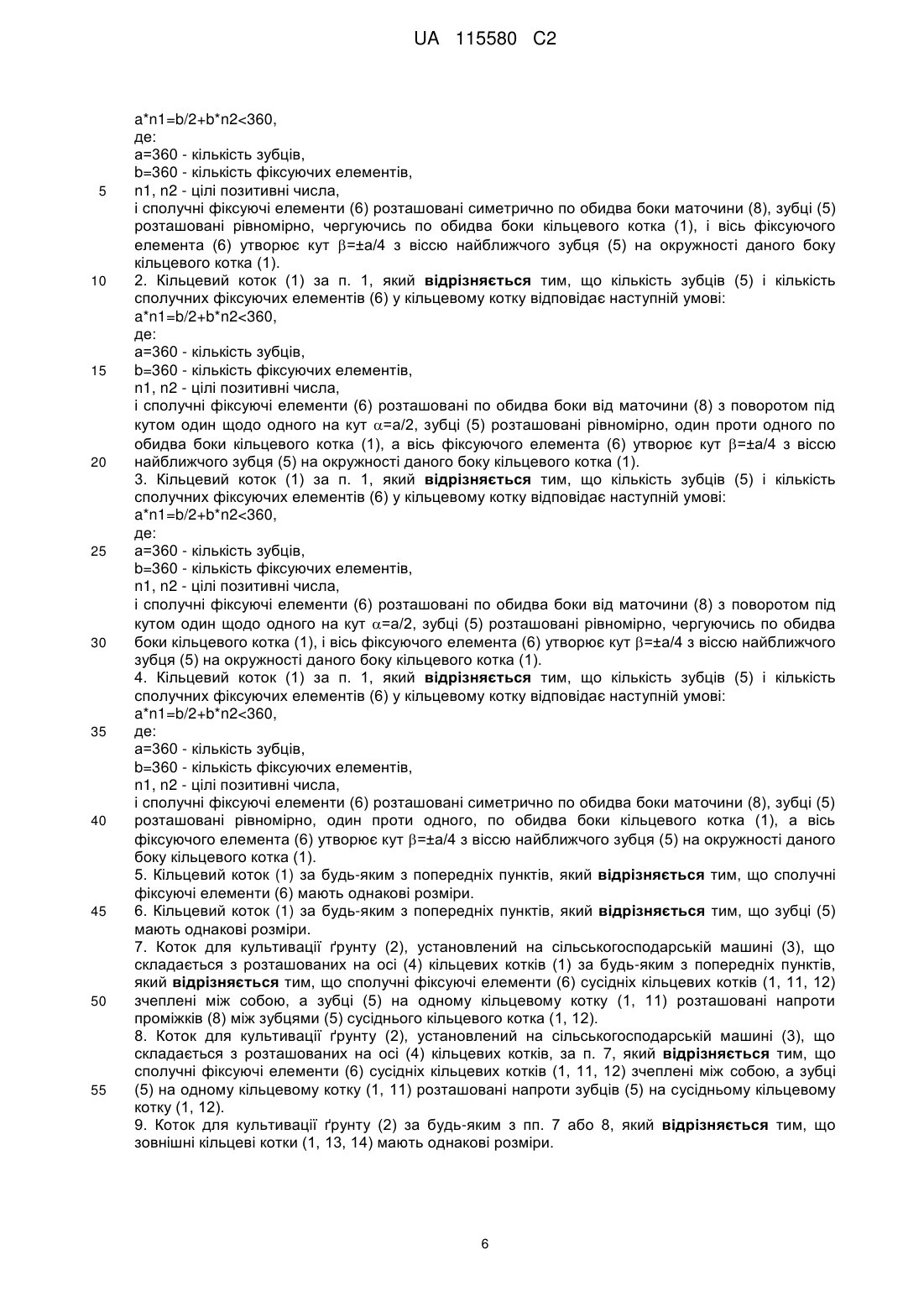

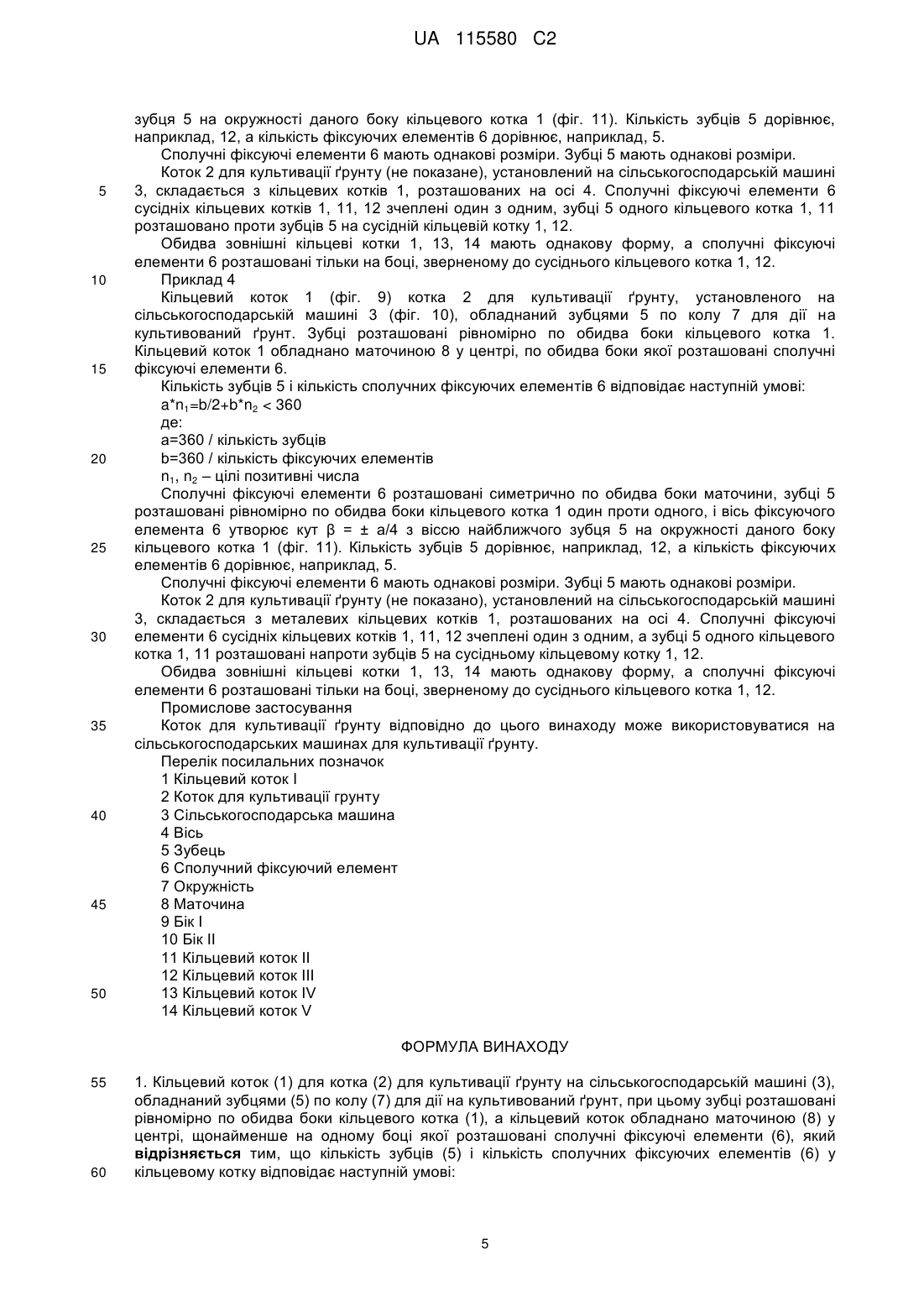

1. Кільцевий коток (1) для котка (2) для культивації ґрунту на сільськогосподарській машині (3), обладнаний зубцями (5) по колу (7) для дії на культивований ґрунт, при цьому зубці розташовані рівномірно по обидва боки кільцевого котка (1), а кільцевий коток обладнано маточиною (8) у центрі, щонайменше на одному боці якої розташовані сполучні фіксуючі елементи (6), який відрізняється тим, що кількість зубців (5) і кількість сполучних фіксуючих елементів (6) у кільцевому котку відповідає наступній умові:

a*n1=b/2+b*n2<360,

де:

а=360 - кількість зубців,

b=360 - кількість фіксуючих елементів,

n1, n2 - цілі позитивні числа,

і сполучні фіксуючі елементи (6) розташовані симетрично по обидва боки маточини (8), зубці (5) розташовані рівномірно, чергуючись по обидва боки кільцевого котка (1), і вісь фіксуючого елемента (6) утворює кут b=±а/4 з віссю найближчого зубця (5) на окружності даного боку кільцевого котка (1).

2. Кільцевий коток (1) за п. 1, який відрізняється тим, що кількість зубців (5) і кількість сполучних фіксуючих елементів (6) у кільцевому котку відповідає наступній умові:

a*n1=b/2+b*n2<360,

де:

а=360 - кількість зубців,

b=360 - кількість фіксуючих елементів,

n1, n2 - цілі позитивні числа,

і сполучні фіксуючі елементи (6) розташовані по обидва боки від маточини (8) з поворотом під кутом один щодо одного на кут a=а/2, зубці (5) розташовані рівномірно, один проти одного по обидва боки кільцевого котка (1), а вісь фіксуючого елемента (6) утворює кут b=±а/4 з віссю найближчого зубця (5) на окружності даного боку кільцевого котка (1).

3. Кільцевий коток (1) за п. 1, який відрізняється тим, що кількість зубців (5) і кількість сполучних фіксуючих елементів (6) у кільцевому котку відповідає наступній умові:

a*n1=b/2+b*n2<360,

де:

а=360 - кількість зубців,

b=360 - кількість фіксуючих елементів,

n1, n2 - цілі позитивні числа,

і сполучні фіксуючі елементи (6) розташовані по обидва боки від маточини (8) з поворотом під кутом один щодо одного на кут a=а/2, зубці (5) розташовані рівномірно, чергуючись по обидва боки кільцевого котка (1), і вісь фіксуючого елемента (6) утворює кут b=±а/4 з віссю найближчого зубця (5) на окружності даного боку кільцевого котка (1).

4. Кільцевий коток (1) за п. 1, який відрізняється тим, що кількість зубців (5) і кількість сполучних фіксуючих елементів (6) у кільцевому котку відповідає наступній умові:

a*n1=b/2+b*n2<360,

де:

а=360 - кількість зубців,

b=360 - кількість фіксуючих елементів,

n1, n2 - цілі позитивні числа,

і сполучні фіксуючі елементи (6) розташовані симетрично по обидва боки маточини (8), зубці (5) розташовані рівномірно, один проти одного, по обидва боки кільцевого котка (1), а вісь фіксуючого елемента (6) утворює кут b=±а/4 з віссю найближчого зубця (5) на окружності даного боку кільцевого котка (1).

5. Кільцевий коток (1) за будь-яким з попередніх пунктів, який відрізняється тим, що сполучні фіксуючі елементи (6) мають однакові розміри.

6. Кільцевий коток (1) за будь-яким з попередніх пунктів, який відрізняється тим, що зубці (5) мають однакові розміри.

7. Коток для культивації грунту (2), установлений на сільськогосподарській машині (3), що складається з розташованих на осі (4) кільцевих котків (1) за будь-яким з попередніх пунктів, який відрізняється тим, що сполучні фіксуючі елементи (6) сусідніх кільцевих котків (1, 11, 12) зчеплені між собою, а зубці (5) на одному кільцевому котку (1, 11) розташовані напроти проміжків (8) між зубцями (5) сусіднього кільцевого котка (1, 12).

8. Коток для культивації грунту (2), установлений на сільськогосподарській машині (3), що складається з розташованих на осі (4) кільцевих котків, за п. 7, який відрізняється тим, що сполучні фіксуючі елементи (6) сусідніх кільцевих котків (1, 11, 12) зчеплені між собою, а зубці (5) на одному кільцевому котку (1, 11) розташовані напроти зубців (5) на сусідньому кільцевому котку (1, 12).

9. Коток для культивації грунту (2) за будь-яким з пп. 7 або 8, який відрізняється тим, що зовнішні кільцеві котки (1, 13, 14) мають однакові розміри.
