Пристрій для вентиляції унітазів
Формула / Реферат
1. Пристрій для вентиляції, унітазів, який містить чашу унітаза, всмоктувальні вентиляційні канали, що сполучаються з простором чаші, відвідну трубку, що одним кінцем через всмоктувальні канали сполучається з простором чаші, а другим - з відсмоктувальним пристроєм, з можливістю видалення забрудненого повітря назовні або в димар, який відрізняється тим, що всмоктувальні канали своїми впускними кінцями відкриваються в простір водорозподільника унітаза, і мають сумарну площу поперечного перерізу не меншу за площу поперечного перерізу внутрішнього простору відвідної трубки.
2. Пристрій за п. 1, який відрізняється тим, що впускні кінці всмоктувальних вентиляційних каналів розташовані на зовнішній стінці водорозподільника.
3. Пристрій за п. 1, який відрізняється тим, що впускні кінці всмоктувальних вентиляційних каналів розташовані на верхній стінці водорозподільника.
4. Пристрій за п. 1, який відрізняється тим, що впускні кінці всмоктувальних вентиляційних каналів розташовані на внутрішній стінці водорозподільника.
5. Пристрій за пп. 1-4, який відрізняється тим, що впускні кінці всмоктувальних вентиляційних каналів розташовані дзеркально-симетрично з обох боків унітаза.
6. Пристрій за пп. 1-5, який відрізняється тим, що впускні кінці всмоктувальних вентиляційних каналів розташовані в задній частині унітаза.
7. Пристрій за п. 6, який відрізняється тим, що конфігурація простору водорозподільника змінюється таким чином, що щілиноподібний отвір, утворений нижньою, відкритою його частиною, тим вужчий, чим ближчий до задньої стінки чаші унітаза.
8. Пристрій за пп. 1-7, який відрізняється тим, що орієнтація внутрішньої поверхні тієї стінки впускного кінця всмоктувального каналу, що по ходу водорозподільника найбільш віддалена від ввідної труби унітаза, така, що з прилеглою до цієї стінки внутрішньою поверхнею стінки водорозподільника утворюється кут α - напрям променів якого, в основному, співпадає з напрямками руху повітря в впускному кінці всмоктувальної трубки та горизонтальною складовою напрямку руху води в водорозподільнику навколо впускного кінця цієї ж трубки, причому 90оα
180о.
9. Пристрій за пп. 1-8, який відрізняється тим, що орієнтація внутрішньої поверхні нижньої стінки впускного кінця всмоктувального каналу - за напрямком ходу повітря - висхідна: така, що кут β між внутрішньою поверхнею нижньої стінки впускного кінця всмоктувального каналу та опущеним з цього кінця вниз вертикальним променем складає 90оβ
180о.
10. Пристрій за пп. 1-9, який відрізняється тим, що впускні кінці всмоктувальних каналів з боку водорозподільника захищені від потрапляння води щитками.
11. Пристрій за пп. 1-10, який відрізняється тим, що газовивідна система унітаза містить камеру-колектор, через яку всмоктувальні канали з'єднуються з відвідною трубкою.
12. Пристрій за п. 11, який відрізняється тим, що камера-колектор розміщена таким чином, що найнижчі точки її ємкості знаходяться на рівні, не нижчому за найвищі точки простору водорозподільника унітаза.
13. Пристрій за пп. 11-12, який відрізняється тим, що камера-колектор виконана як одне ціле з корпусом унітаза.
14. Пристрій за пп. 11-12, який відрізняється тим, що камера-колектор виконана з можливістю від'єднання від корпуса унітаза і відвідної трубки.
15. Пристрій за пп. 11-12, який відрізняється тим, що камера-колектор виконана як одне ціле з відвідною трубкою.
16. Пристрій за пп. 11-12, який відрізняється дим, що камера-колектор виконана як одне ціле з бачком для води.
17. Пристрій за пп. 14-16, який відрізняється тим, що камера-колектор, маючи асиметричне розташування роз'ємів для під'єднаня відвідної трубки - тільки з одного боку - в місці контакту з корпусом унітаза в двох взаємно-перпендикулярних напрямках має дзеркально-симетричну відповідність частин.
18. Пристрій за пп. 11-16, який відрізняється тим, що камера-колектор виконана з кількома дзеркально-симетрично розташованими роз'ємами, з можливістю проходження повітря лише через той з них, який під'єднаний до відвідної трубки, а іншими - герметично закритими.
19. Пристрій за пп. 1-18, який відрізняється тим, що відвідна трубка виконана гнучкою.
20. Пристрій за пп.1-19, який відрізняється тим, що в пристрій витяжної вентиляції введено зворотні газові клапани з можливістю руху повітря тільки в напрямку: від чаші унітаза - через пристрій - назовні.
21. Пристрій за пп. 1-20, який відрізняється тим, що має додаткові припливні вентиляційні канали унітаза, що своїми впускними кінцями відкриваються в простір поза межами чаші унітаза.
22. Пристрій за п. 21, який відрізняється тим, що додаткові припливні вентиляційні канали унітаза своїми випускними кінцями відкриваються в простір водорозподільника.
23. Пристрій за п. 21, який відрізняється тим, що додаткові припливні вентиляційні канали унітаза своїми випускними кінцями відкриваються в простір чаші унітаза.
24. Пристрій за п. 21, який відрізняється тим, що додаткові припливні вентиляційні канали унітаза своїми випускними кінцями відкриваються в простір камери-колектора.
25. Пристрій за пп. 22-23, який відрізняється тим, що випускні кінці додаткових припливних вентиляційних каналів унітаза захищені від потрапляння води щитками.

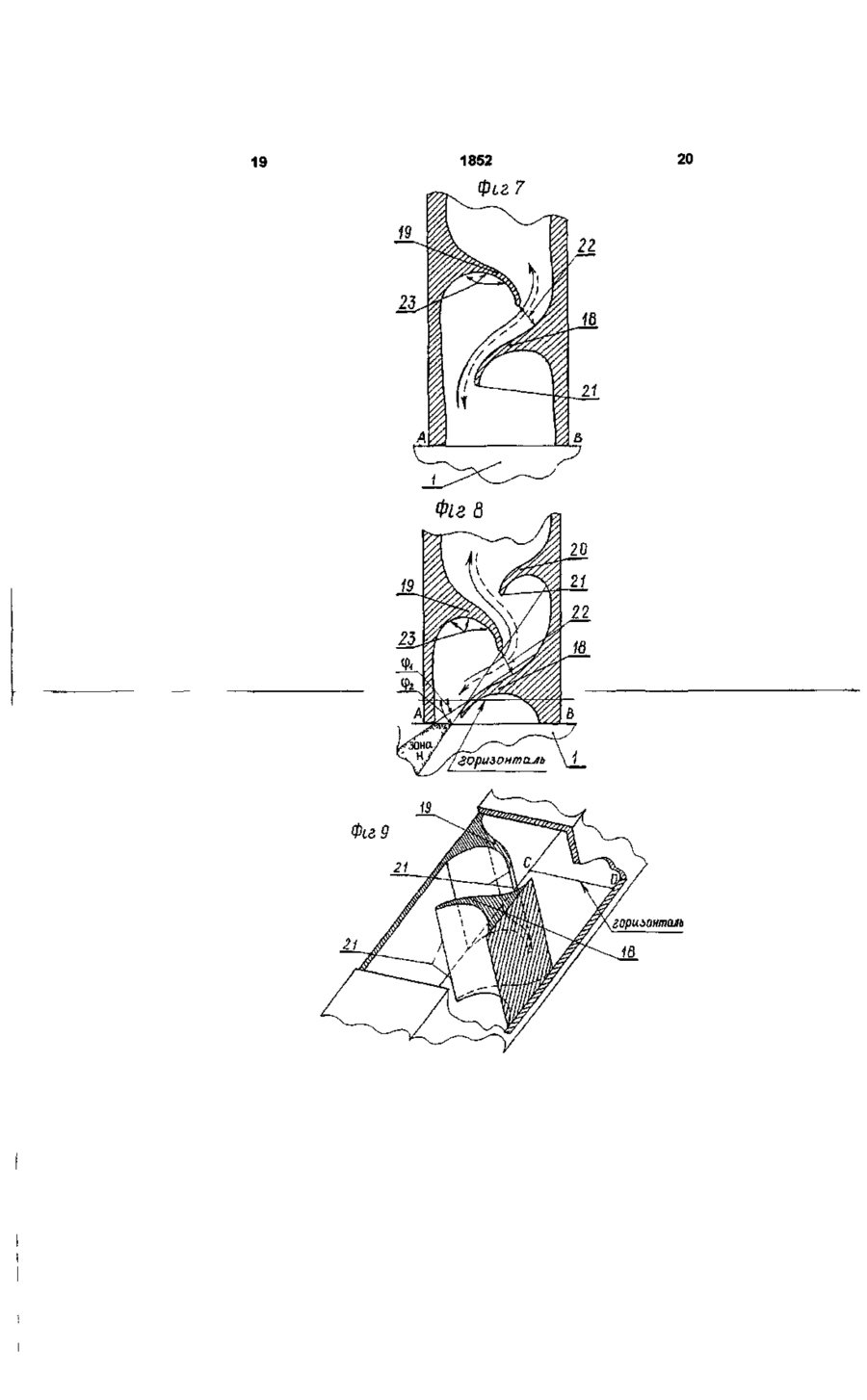

26. Пристрій за пп. 10 та 25, який відрізняється тим, що використовується декілька щитків, які мають по одному вільному краю, і кожен з яких є протилежно орієнтованим по відношенню до найближчого щитка і зміщеним відносно нього таким чином, що між сусідніми щитками утворюється проміжок, і не існує жодної уявної прямої лінії, яка б проходячи через простір чаші унітаза і цей проміжок, не перетинала б одночасно хоча б одного з цих захисних щитків, причому найнижчі точки кожного з щитків є одночасно точками їх вільних країв.

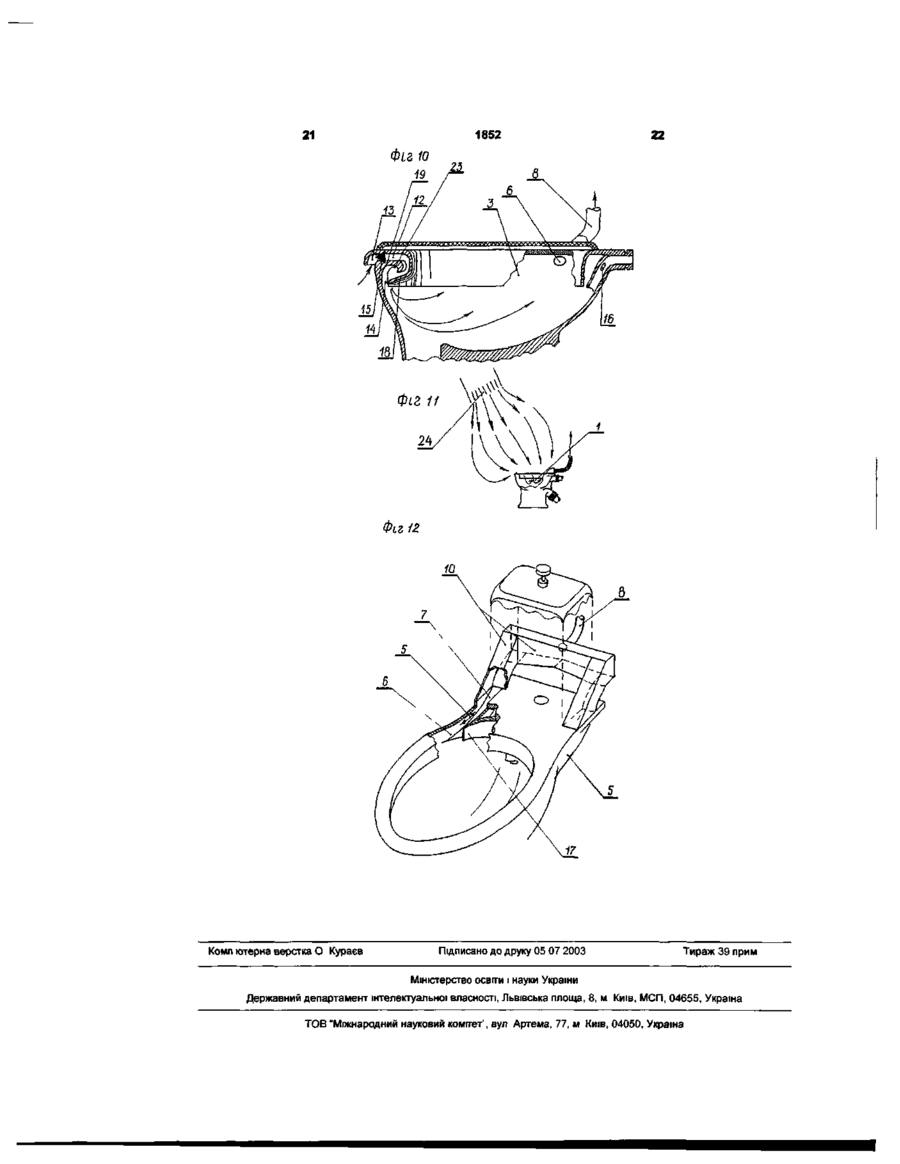

27. Пристрій за пп. 10 та 25, який відрізняється тим, що та поверхня захисного щитка, що знаходиться ближче до простору чаші, має форму склепіння, ввігнутим боком оберненого до простору чаші унітаза.
28. Пристрій за пп. 21-24, який відрізняється тим, що додаткові всмоктувальні канали мають запобіжні клапани, що відкриваються при утрудненні всмоктування повітря через чашу унітаза.
29. Пристрій за пп. 1-28, який відрізняється тим, що припливний отвір, через який надходить чисте повітря до приміщення вбиральні, знаходиться на рівні, не нижчому рівня сидіння унітаза.
30. Пристрій за п. 29, який відрізняється тим, що припливний отвір знаходиться спереду від унітаза.
Текст
1 Пристрій для вентиляції, унітазів, який містить чашу унітаза, всмоктувальні вентиляційні канали, що сполучаються з простором чаші, відвідну трубку, що одним кінцем через всмоктувальні канали сполучається з простором чаші, а другим - з відсмоктувальним пристроєм, з можливістю видалення забрудненого повітря назовні або в димар, який відрізняється тим, що всмоктувальні канали своїми впускними кінцями відкриваються в простір водорозподільника унітаза, і мають сумарну площу поперечного перерізу не меншу за площу поперечного перерізу внутрішнього простору відвідної трубки 2 Пристрій за п 1, який відрізняється тим, що впускні КІНЦІ всмоктувальних вентиляційних каналів розташовані на ЗОВНІШНІЙ СТІНЦІ водорозподі льника 3 Пристрій за п 1, який відрізняється тим, що впускні КІНЦІ всмоктувальних вентиляційних каналів розташовані на верхній СТІНЦІ водорозподільника 4 Пристрій за п 1, який відрізняється тим, що впускні КІНЦІ всмоктувальних вентиляційних каналів розташовані на внутрішній СТІНЦІ водорозподільника 5 Пристрій за пп 1-4, який відрізняється тим, що впускні кінці всмоктувальних вентиляційних каналів розташовані дзеркально-симетрично з обох боків унітаза 6 Пристрій за пп 1-5, який відрізняється тим, що впускні КІНЦІ всмоктувальних вентиляційних каналів розташовані в задній частині унітаза 7 Пристрій за п 6, який відрізняється тим, що конфігурація простору водорозподільника змінюється таким чином, що щілиноподібний отвір, утворений нижньою, відкритою його частиною, тим вужчий, чим ближчий до задньої стінки чаші унітаза 8 Пристрій за пп 1-7, який відрізняється тим, що орієнтація внутрішньої поверхні тієї стінки впускного кінця всмоктувального каналу, що по ходу водорозподільника найбільш віддалена від ввідної труби унітаза, така, що з прилеглою до цієї стінки внутрішньою поверхнею стінки водорозподільника утворюється кут а - напрям променів якого, в основному, співпадає з напрямками руху повітря в впускному КІНЦІ всмоктувальної трубки та горизонтальною складовою напрямку руху води в водорозподільнику навколо впускного кінця цієї ж трубки , причому 90° < а < 180° 9 Пристрій за пп 1-8, який відрізняється тим, що орієнтація внутрішньої поверхні нижньої стінки впускного кінця всмоктувального каналу - за напрямком ходу повітря - висхідна така, що кут р між внутрішньою поверхнею нижньої стінки впускного кінця всмоктувального каналу та опущеним з цього кінця вниз вертикальним променем складає 90°
