Формула / Реферат

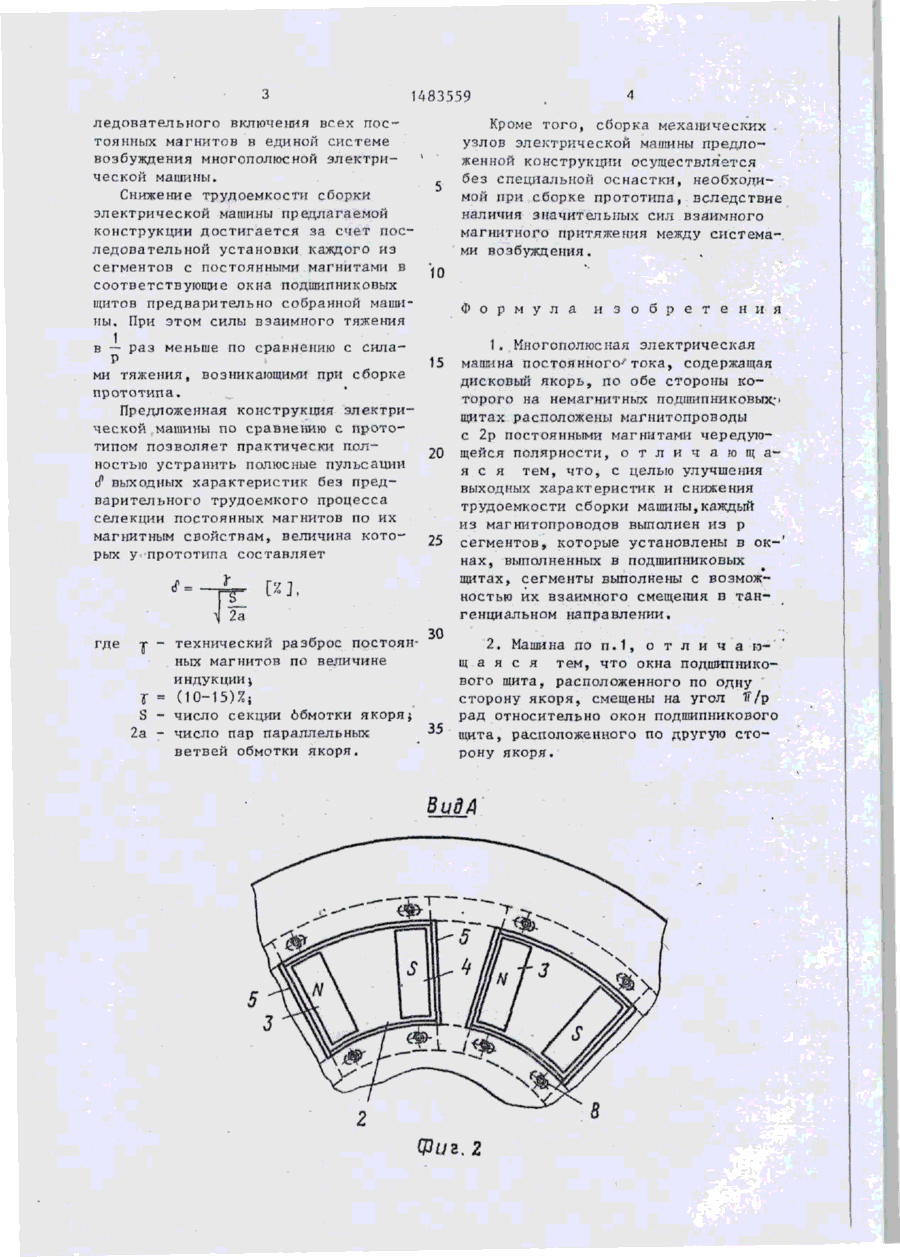

1. Многополюсная электрическая машина постоянного тока, содержащая дисковый якорь, по обе стороны которого на немагнитных подшипниковых щитах расположены магнитопроводы с 2р постоянными магнитами чередующейся полярности, отличающаяся тем, что, с целью улучшения выходных характеристик и снижения трудоемкости сборки машины, каждый из магнитопроводов выполнен из р-сегментов, кото­рые установлены в окнах, выполненных в подшипниковых щитах, сегменты выполнены с возможностью их взаимного смещения в тан­генциальном направлении.

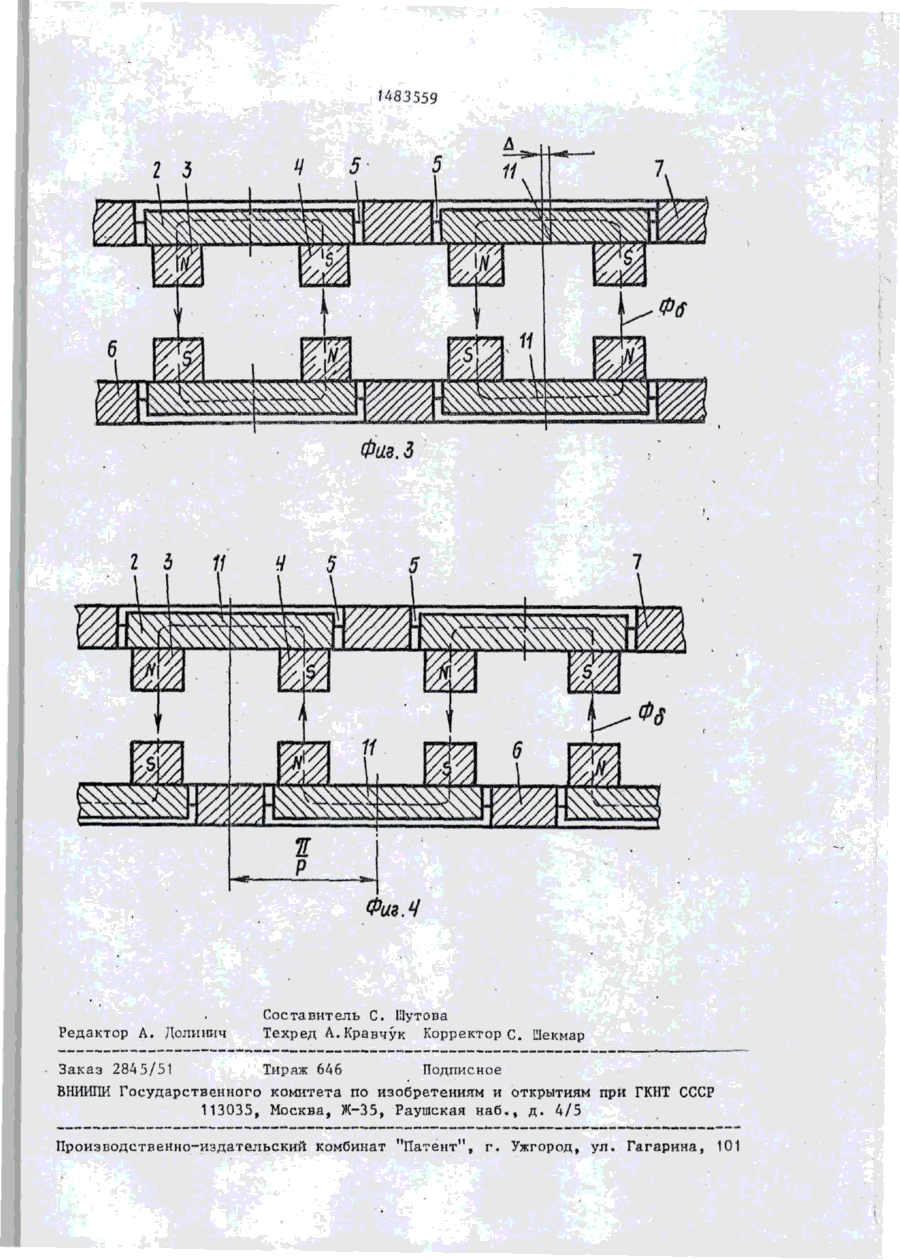

2. Машина по п. 1 отличающаяся тем, что окна подшипникового щита, расположенного по одну сторону якоря, смещены на угол p/р рад относительно окон подшипникового щита, распо­ложенного по другую сторону якоря.

Текст

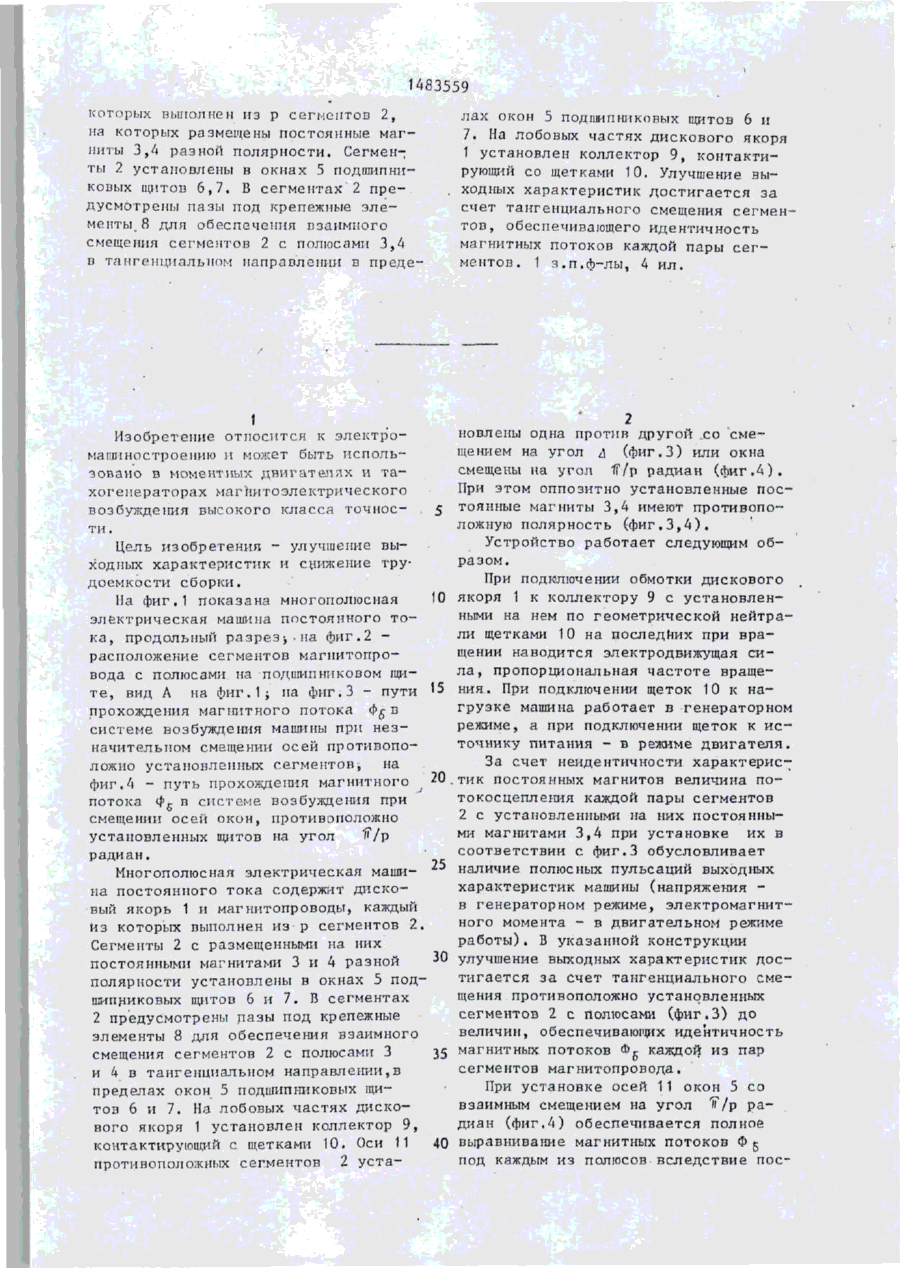

Изобретение относится к области злектромаї'Ліностроения и может быть использовано в моментных двигателях и тахогенераторах магнитоэлектрического возбуждения высокого класса точности. Целью изобретения. является улучшение выходных характеристик и снижение трудоемкости изготовления. Машина содержит дисковый якорь 1 и магкитопроводы, каждый из S а . 00 со ел СП СО Фцг.1 І ШФ-& 1483559 которых выполнен лз р сегментов 2, на которых размещены постоянные магниты 3,4 разной полярности. Сегменты 2 установлены в окнах 5 подшипниковых щитов 6,7. В сегментах 2 предусмотрены пазы под крепежные элементы _ 8 для обеспечения взаимного смещения сегментов 2 с полюсами 3,4 в тангенциальном направлении в преде лах окон 5 подшипниковых щитов 6 и 7. На лобовых частях дискового якоря 1 установлен коллектор 9, контактирующий со щетками 10, Улучшение выходных характеристик достигается за счет тангенциального смещения сегментов, обеспечивающего идентичность магнитных потоков каждой пары сегментов. 1 з.п.ф-лы, 4 ил. 1 Изобретение относится к электромашиностроению и может быть использовано в момеитных двигателях и тахогенераторах магнитоэлектрического возбуждения высокого класса точности. Цель изобретения - улучшение выходных характеристик И снижение трудоемкости сборки. На фиг.1 показана многополюсиая электрическая машина постоянного т о ка, продольный разрез-, па фиг. 2 расположение сегментов магнитопровода с полюсами на подшипниковом щит е , вид Л на фиг.1} па фпг.З - пути прохождения магнитного потока ф^ в системе возбуждения машины при н е з начительном смещении осей противоположно установленных сегментов, на фиг.4 - путь прохождения магнитного ^ 20 потока фг в системе возбуждения при смещении осей окон, противоположно установленных щитов на угол fi7p радиан. Многополюсная электрическая маши- 25 на постоянного тока содержит дисковый якорь 1 и магнитопроводы, каждый из которых выполнен из р сегментов 2. Сегменты 2 с размещенными на них постоянными магнитами 3 и 4 разной полярности установлены в окнах 5 подшипниковых щитов 6 и 7. В сегментах 2 предусмотрены пазы под крепежные элементы 8 для обеспечения взаимного смещения сегментов 2 с полюсами 3 35 и 4 в тангенциальном направлении,в пределах окон 5 подшипниковых щитов 6 и 7. На лобовых частях дискового якоря 1 установлен коллектор 9, контактирующий с щетками 10. Оси 11 40 противоположных сегментов 2 уста новлены одна против другой со смещением на угол л (фиг.З) или окна смещены на угол 1Г/р радиан ( ф и г . 4 ) . При этом оппозитно установленные п о с тоянные магниты 3,4 имеют противоположную полярность ( ф и г . 3 , 4 ) . Устройство работает следующим образом. При подключении обмотки дискового якоря 1 к коллектору 9 с установленными на нем по геометрической нейтрали щетками 10 на последних при вращении наводится электродвижущая сил а , пропорциональная частоте вращения. При подключении щеток 10 к нагрузке машина работает в генераторном режиме, а при подключении щеток к и с точнику питания - в режиме д в и г а т е л я . За счет пеидентичности характеристик постоянных магнитов величина потокосцепления каждой лары сегментов 2 с установленными на них постоянными магнитами 3,4 при установке их в соответствии с фиг.3 обусловливает наличие полюсных пульсаций выходных характеристик машины (напряжения в генераторном режиме, электромагнитного момента - в двигательном режиме работы). В указанной конструкции улучшение выходных характеристик д о с тигается за счет тангенциального смещения противоположно установленных сегментов 2 с полюсами (фиг.З) до величин, обеспечивающих идентичность магнитных потоков ^г каждой из пар сегментов магнитопровода. При установке осей 11 окон 5 со взаимным смещением на угол *ЇГ/р р а диан (фиг,4) обеспечивается полное выравнивание магнитных потоков Ф с под каждым из полюсов вследствие пос 1483559 ледовательного включения всех посКроме того, сборка механических тоянных магнитов в единой системе узлов электрической машины предловозбуждения многополюсной электриженной конструкции осуществляется ческой машины. без специальной оснастки, необходиСнижение трудоемкости сборки мой при сборке прототипа, вследствие электрической машины предлагаемой наличия значительных сил взаимного конструкции достигается за счет посмагнитного притяжения между системаледовательной установки каждого из ми возбуждения. сегментов с постоянными магнитами в 10 соответствующие окна подшипниковых щитов предварительно собранной машиФ о р м у л а и з о б р е т е н и я ны. При этом силы взаимного тяжения 1 1, Многополюсная электрическая в — раз меньше по сравнению с сила15 машина постоянного'' тока, содержащая Р дисковый якорь, по обе стороны к о ми тяжения, возникающими при сборке торого на немагнитных подшипниковых,-' прототипа. щитах расположены магнитопроводы Предложенная конструкция электрис 2р постоянными магнитами чередуюческой машины по сравнению с протоо т л и ч а ю щ а 20 щейся полярности, типом позволяет практически поля с я тем, что, с целью улучшения ностью устранить полюсные пульсации выходных характеристик и снижения J1 выходных характеристик без предтрудоемкости сборки машины,каждый варительного трудоемкого процесса из магнитопроводов выполнен из р селекции постоянных магнитов по их магнитным свойствам, величина кото- 25 сегментов, которые установлены в ок-' нах, выполненных в подшипниковых рых у прототипа составляет щитах, сегменты выполнены с возможностью их взаимного смещения в тангенциальном направлении. где 30 -г - технический разброс постоянных магнитов по величине индукцииj Z = (10-15)%; S - число секции ббмотки якоря І 35 2а - число пар параллельных ветвей обмотки якоря, 2. Машина по п . 1 , о т л и ч а roіц а я с я тем, что окна подшипникового шита, расположенного по одну сторону якоря, смещены на угол 1Г/р рад относительно окон подшипникового щита, расположенного по другую с т о рону якоря. Вид А Фиг, 2 U83S59 Фив. 3 2 3 11 Редактор А. Долиннч Составитель С. Шутова Техред А.Кравчук Корректоре. Шекмар Заказ 284 5/51 Тираж 646 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Multipole direct current electric machine

Автори англійською

Zavhorodnii Viktor Dmytrovych, Maliarchuk Serhii Oleksandrovych, Snitkov Ihor Filatovych, Chuchman Yurii Ivanovych

Назва патенту російською

Многополюсная электрическая машина постоянного тока

Автори російською

Завгородний Виктор Дмитриевич, Малярчук Сергей Александрович, Снитков Игорь Филатович, Чучман Юрий Иванович

МПК / Мітки

МПК: H02K 23/54

Мітки: електрична, машини, постійного, струму, багатополюсна
