Дифузійний апарат безперервної дії

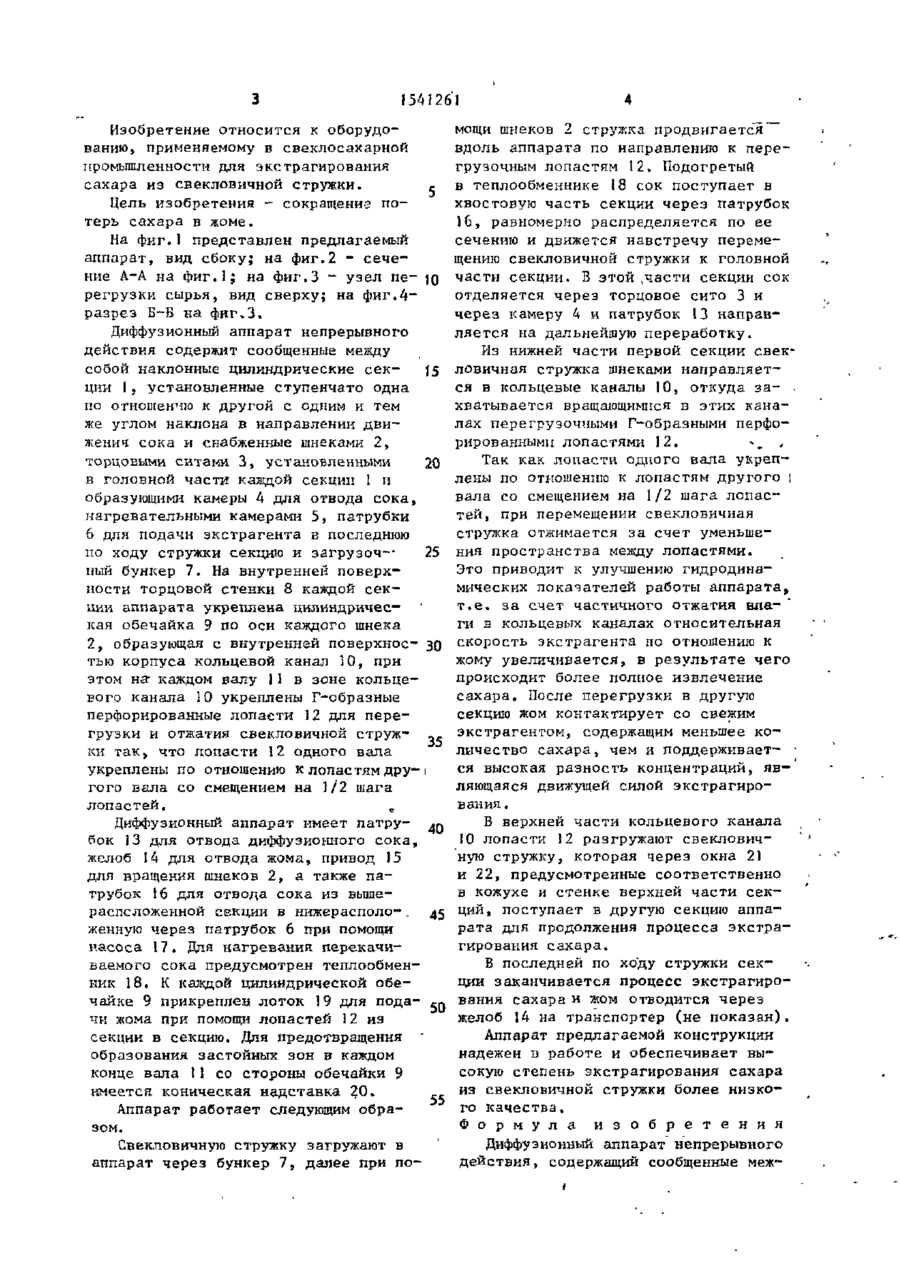

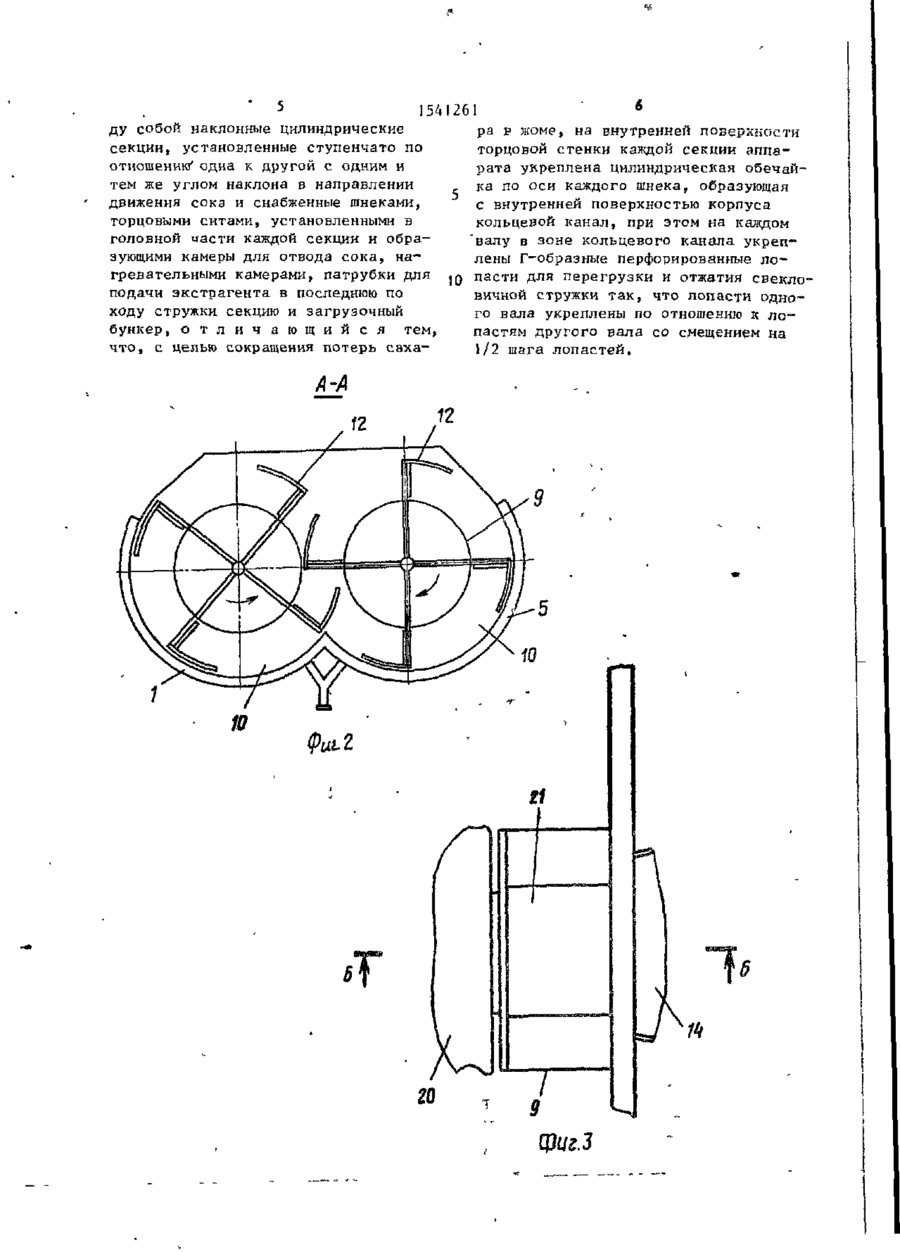

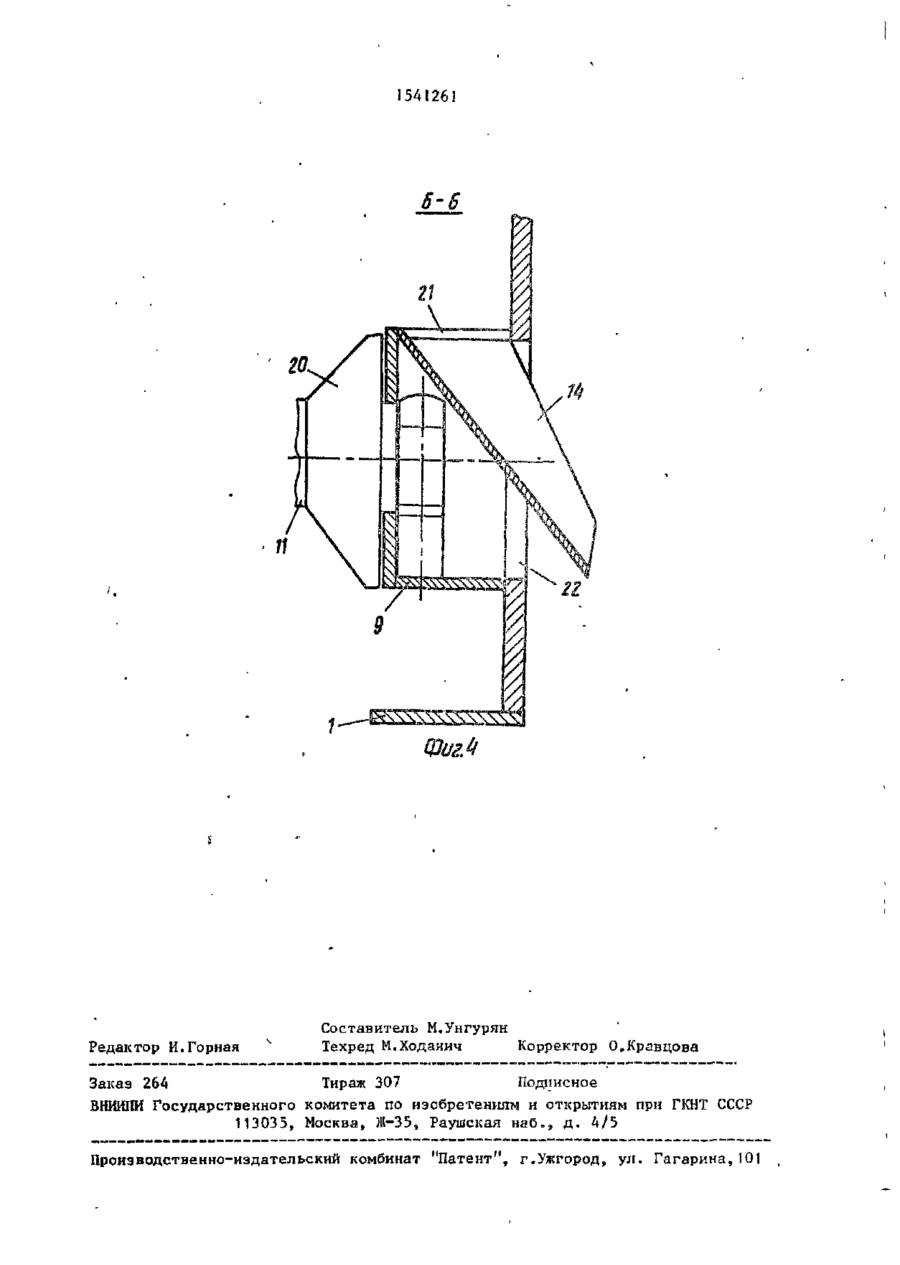

Изобретение относится к оборудованию, применяемому в свеклосахарной •промышленности для экстрагирования сахара из свекловичной стружки. Изобретение позволяет сократить потери сахара в жоме. Диффузионный аппарат • непрерывного действия содержит сообщенные между собой наклонные цилиндри ческие секции 1, установленные ступенчато по отношению друг к другу с одним и тем же углом наклона в направлении движения сока и снабженные шнеками 2, торцовыми сигами 3, установленными в головной части каждой секции I и образующими, камеры 4 для отвода сока, нагревательными камерами 5, патрубки 6 для подачи экстрагента в последнюю по ходу стружки секцию н загрузочный бункер 7. На внутренней поверхности торцовой стенки 8 каждой секции аппарата укреплена цилиндрическая обечайка 9 по оси каждого шнека 2, образующая с внутренней поверхностью корпуса кольцевой капал, при этом на каждом валу 11 в зоне кольце* вого канала укреплены Г-образные перфорированные лопасти 12 для перегрузки и отжатия свекловичной струя'ки так, что лопасти 12 одного вала укреплены по отношению к лопастям другого вала со смещением на 1/2 шага лопастей. 4 ил. Фиг/ ї 541261 Изобретение относится к оборудованию, применяемому в свеклосахарной промышленности для экстрагирования сахара из свекловичной стружки. Цель изобретения - сокращений потерь сахара в жоме. На фиг.1 представлен предлагаемый аппарат, вид сбоку; на фиг.2 - сечение А-А на фиг.1; на фиг.З - узел пе- 10 регрузки сырья, вид сверху; на фиг.4разрез Б-Б на фиг.З. Диффузионный аппарат непрерывного действия содержит сообщенные между собой наклонные цилиндрические секЇ5 ции 1, установленные ступенчато одна по отношению к другой с одним и тем же углом наклона в направлении движенич сока и снабженные шнеками 2, торцовыми ситами 3, установленными 20 в головной части каждой секции 1 и образующими камеры А для отвода сока, нагревательными камерами 5, патрубки 6 для подачи экстрагента в последнюю по ходу стружки секцию и загрузоч-' 25 ный бункер 7, На внутренней поверхности торцовой стенки 8 каждой секции аппарата укреплена цилиндрическая обечайка 9 по оси каждого шнека 2, образующая с внутренней поверхнос30 тью корпуса кольцевой канал 10, при этом на- каждом валу 1 1 в зоне кольцевого канала 10 укреплены Г-образные перфорированные лопасти 12 для перегрузки и отжатия свекловичной стружки так, что лопасти 12 одного вала 35 укреплены по отношению к лопастям другого вала со смещением на 1/2 шага лопастей. е Диффузионный аппарат имеет патрубок 13 для отвода диффузионного сока, желоб 14 для о твода жома, привод 15 для вращения шнеков 2, а также патрубок 16 для отвода сока из вышераспсложенной секции в нижерасполо-. женную через патрубок 6 при помощи насоса 17. Для нагревания перекачиваемого сока предусмотрен теплообменник 18. К каждой цилиндрической обечайке 9 прикреплен лоток 19 для подачи жома при помощи лопастей 12 из секции в секцию. Для предотвращения образования застойных зон в каждом конце вала 11 со стороны обечайки 9 имеется коническая надставка 20. Аппарат работает следующим образом. Свекловичную стружку загружают в аппарат через бункер 7, далее при по мощи шнеков 2 стружка продвигается" вдоль аппарата по направлению к перегрузочным лопастям 12. Подогретый в теплообменнике 18 сок поступает в хвостовую часть секции через патрубок 16, равномерно распределяется по ее сечению и движется навстречу перемещению свекловичной стружки к головной части секции. В этой ,части секции сок отделяется через торцовое сито 3 и через камеру 4 и патрубок 13 направляется на дальнейшую переработку. Из нижней части первой секции свекловичная стружка шнеками направляется в кольцевые каналы 10, откуда за- . хватывается вращающимися в этих каналах перегрузочными Г-образными перфорированными лопастями 12. -_ , Так как лопасти одного вала укреплены по отношению к лопастям другого і вала со смещением на 1/2 шага лопастей, при перемещении свекловичная стружка отжимается за счет уменьшения пространства между лопастями. Это приводит к улучшению гидродинамических показателей работы аппарата, т.е. за счет частичного отжатия влаги в кольцевых каналах относительная скорость экстрагента по отношению к жому увеличивается, в результате чего происходит более полное извлечение сахара. После перегрузки в другую секцию жом контактирует со свежим экстрагентом, содержащим меньшее количество сахара, чем и поддерживает- • ся высокая разность концентраций, являющаяся движущей силой экстрагирования , В верхней части кольцевого канала 10 лопасти 12 разгружают свекловичную стружку, которая через окна 21 и 22, предусмотренные соответственно в кожухе и стенке верхней части сек45 ций, поступает в другую секцию аппарата для продолжения процесса экстрагирования сахара, В последней по ходу стружки секции заканчивается процесс экстрагирования сахара и жом отводится через 50 желоб 14 на транспортер (не показан). Аппарат предлагаемой конструкции надежен в работе и обеспечивает высокую степень экстрагирования сахара из свекловичной стружки более низко55 го качества. Ф о р м у л а и з о б р е т е н и я Диффузионный аппарат непрерывного действия, содержащий сообщенные меж 40 154 261 ду собой наклонные цилиндрические ра в жоме, на внутренней поверхности секции, установленные ступенчато по торцовой стенки каждой секции аппа1 отношении одна к другой с одним и рата укреплена цилиндрическая обечайтем же углом наклона в направлении ка по оси каждого шнека, образующая движения сока и снабженные шнеками, с внутренней поверхностью корпуса торцовыми ситами, установленными в кольцевой канал, при этом на каждом головной иасти каждой секции и обра"валу в зоне кольцевого канала укрепзующими камеры для отвода сока, налены Г-образные перфорированные логревательными камерами, патрубки для пасти для перегрузки и отжатия свеклоподачи экстрагента в последнюю по вичной стружки так, что лопасти одноходу стружки секцию и загрузочный го вала укреплены по отношению к лобункер, о т л и ч а ю щ и й с я тем, пастям другого вала со смещением на что, с целью сокращения потерь саха1/2 шага лопастей. 5 А-А /С-ч го 54126 го. Редактор И.Горная Составитель М.Унгурян Техред М.Ходанич Корректор 0„Кравцова Заказ 264 Тираж 307 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
