Фільтр

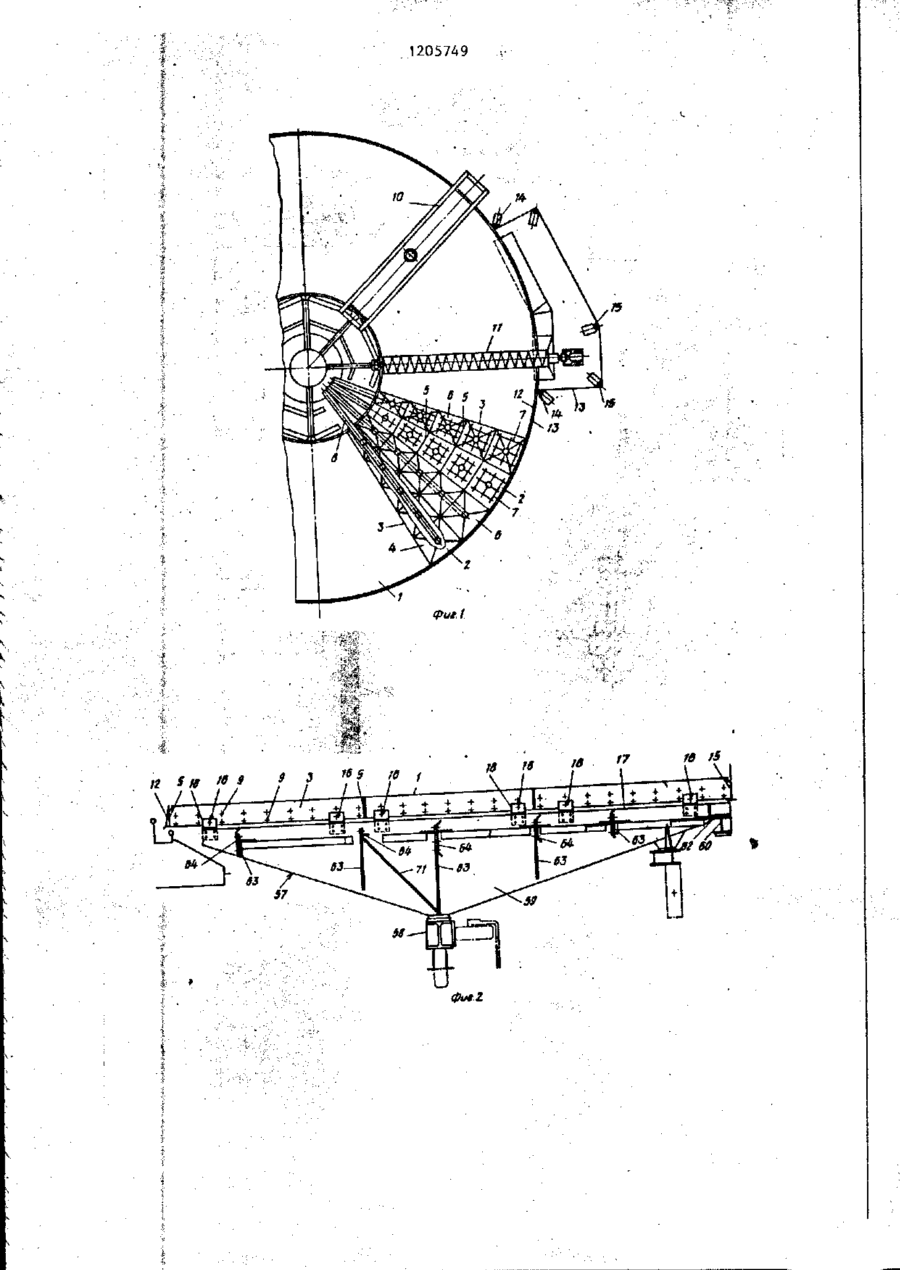

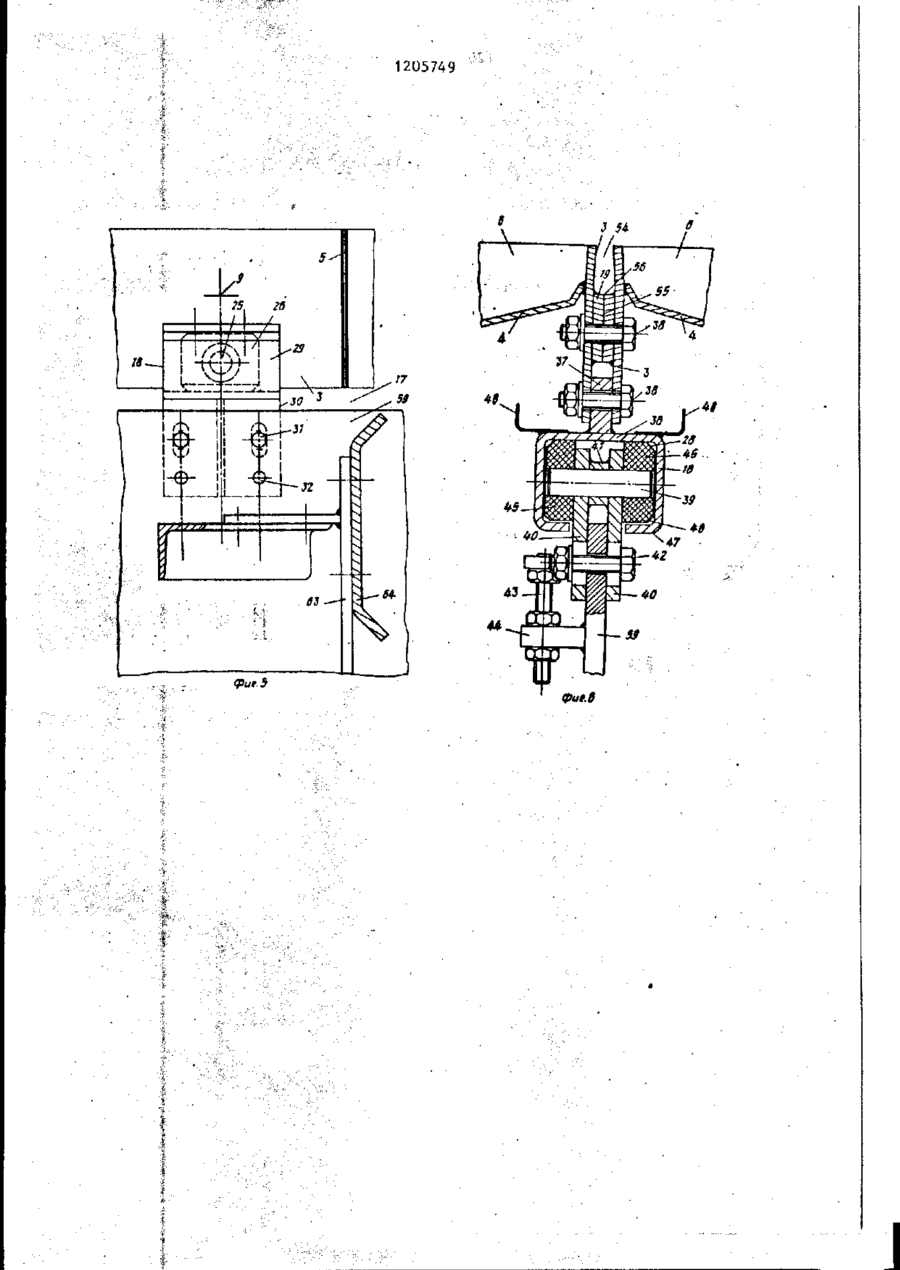

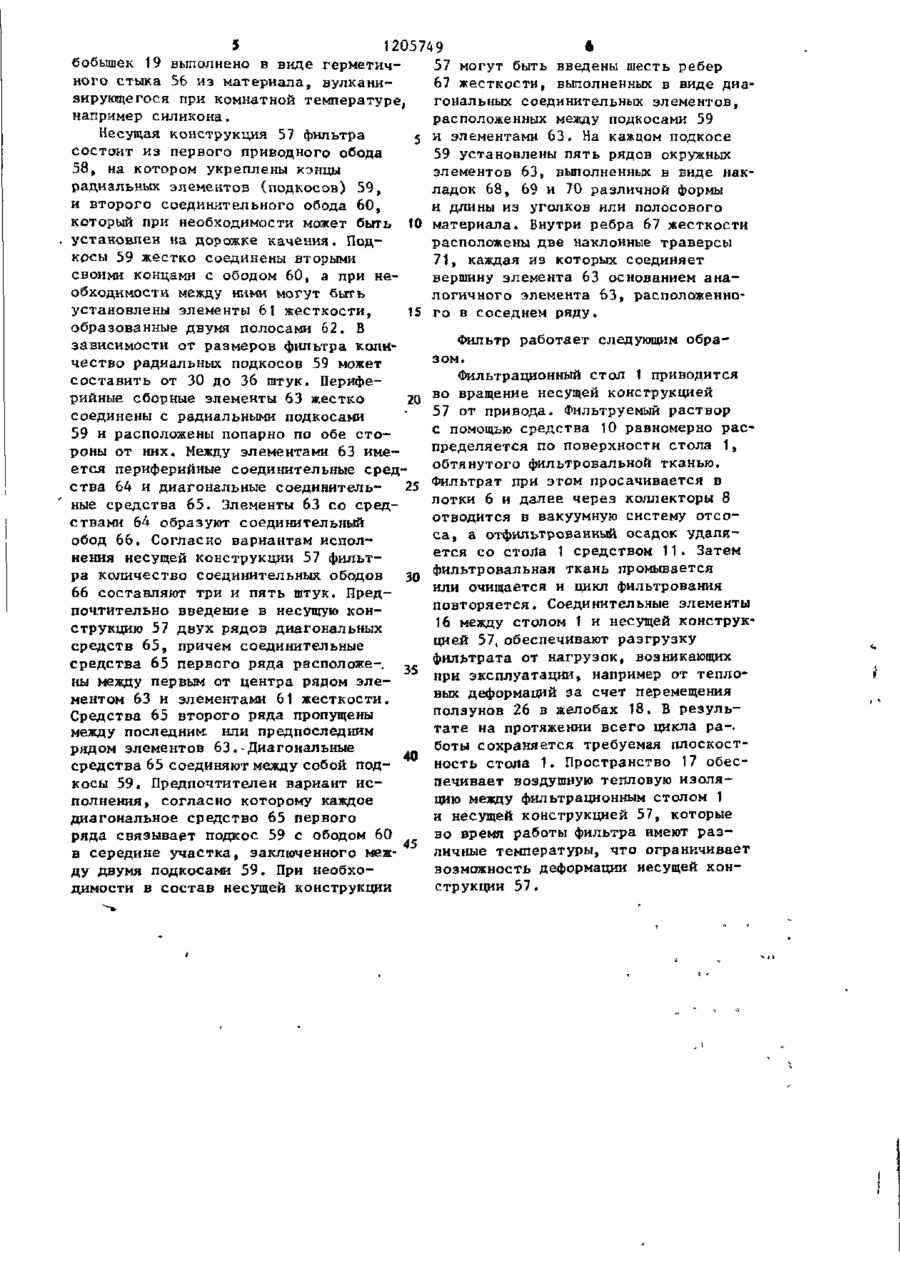

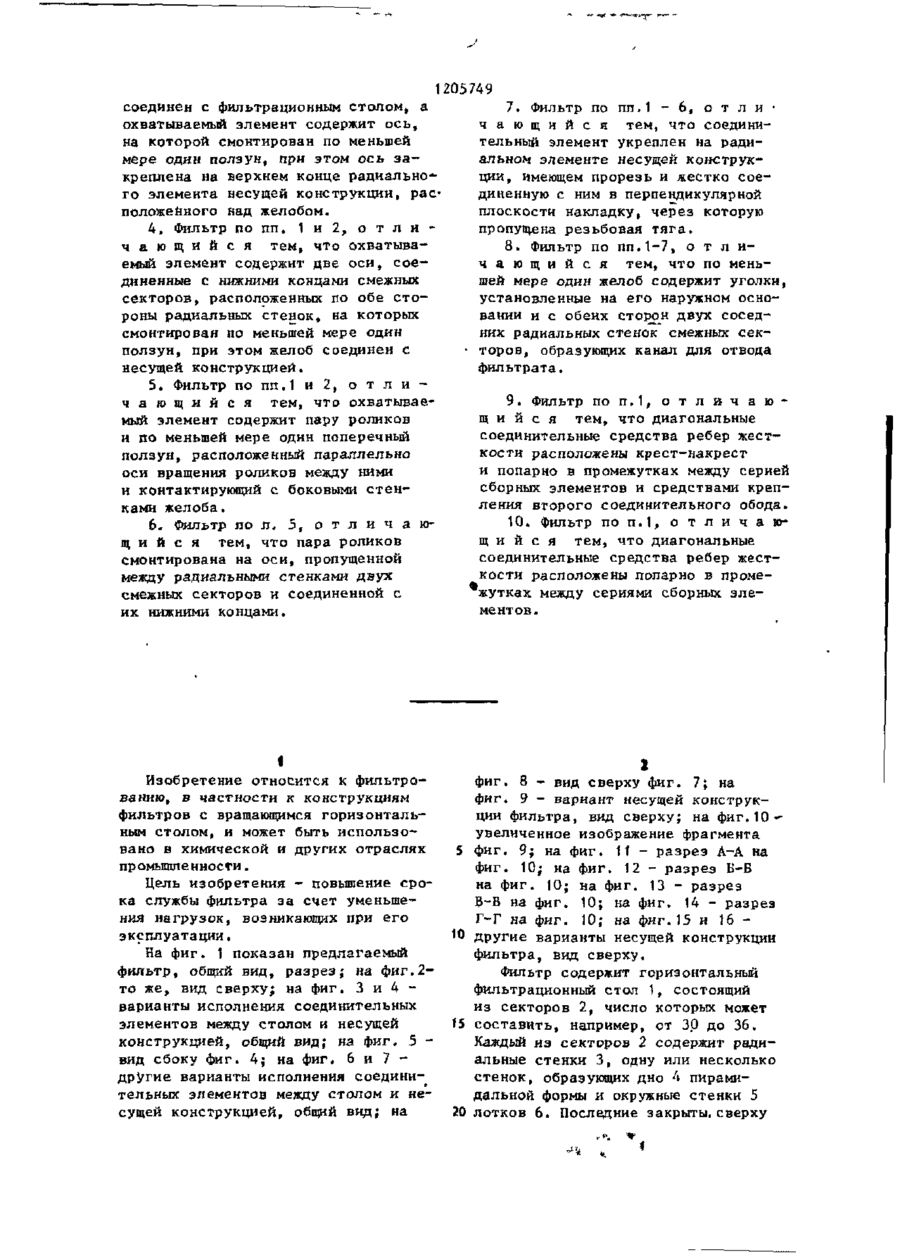

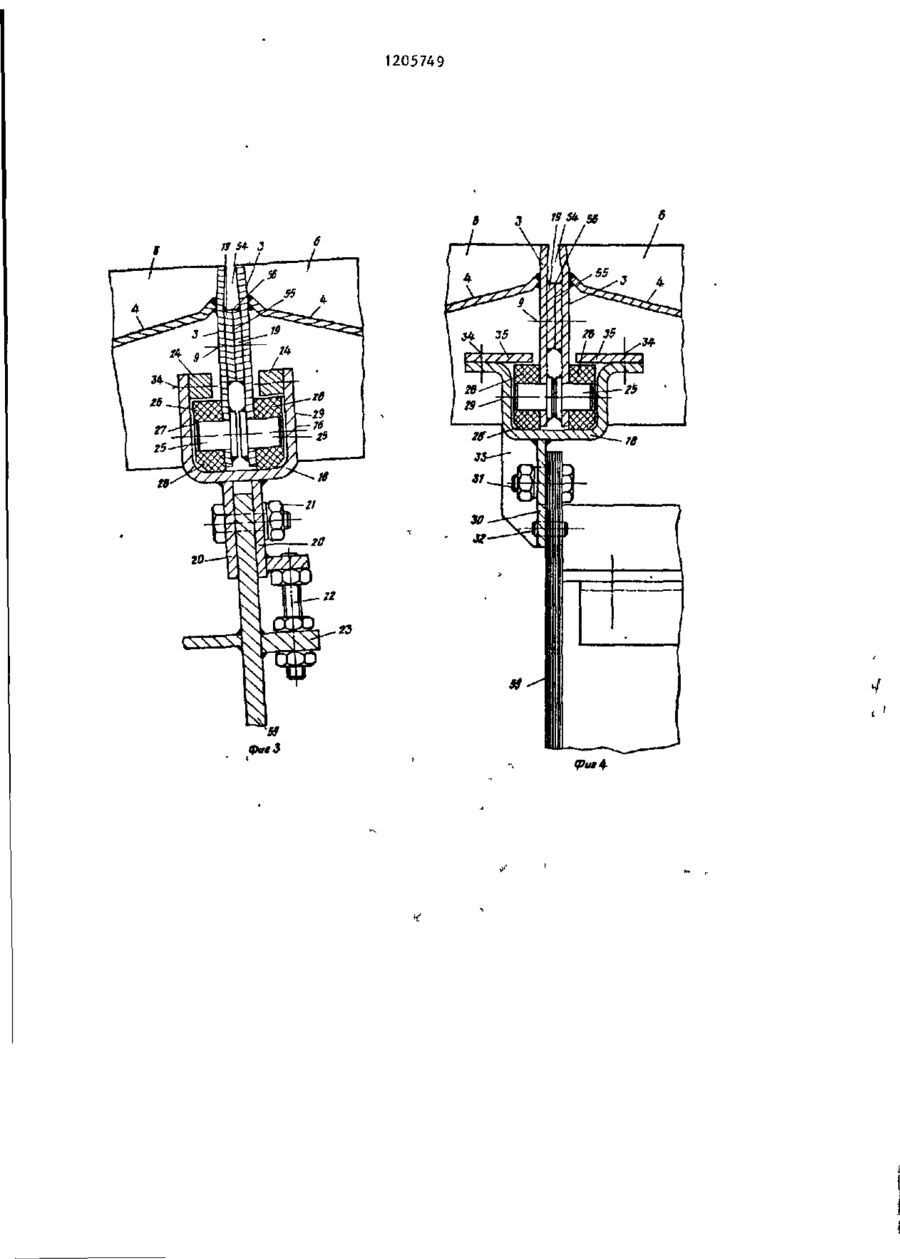

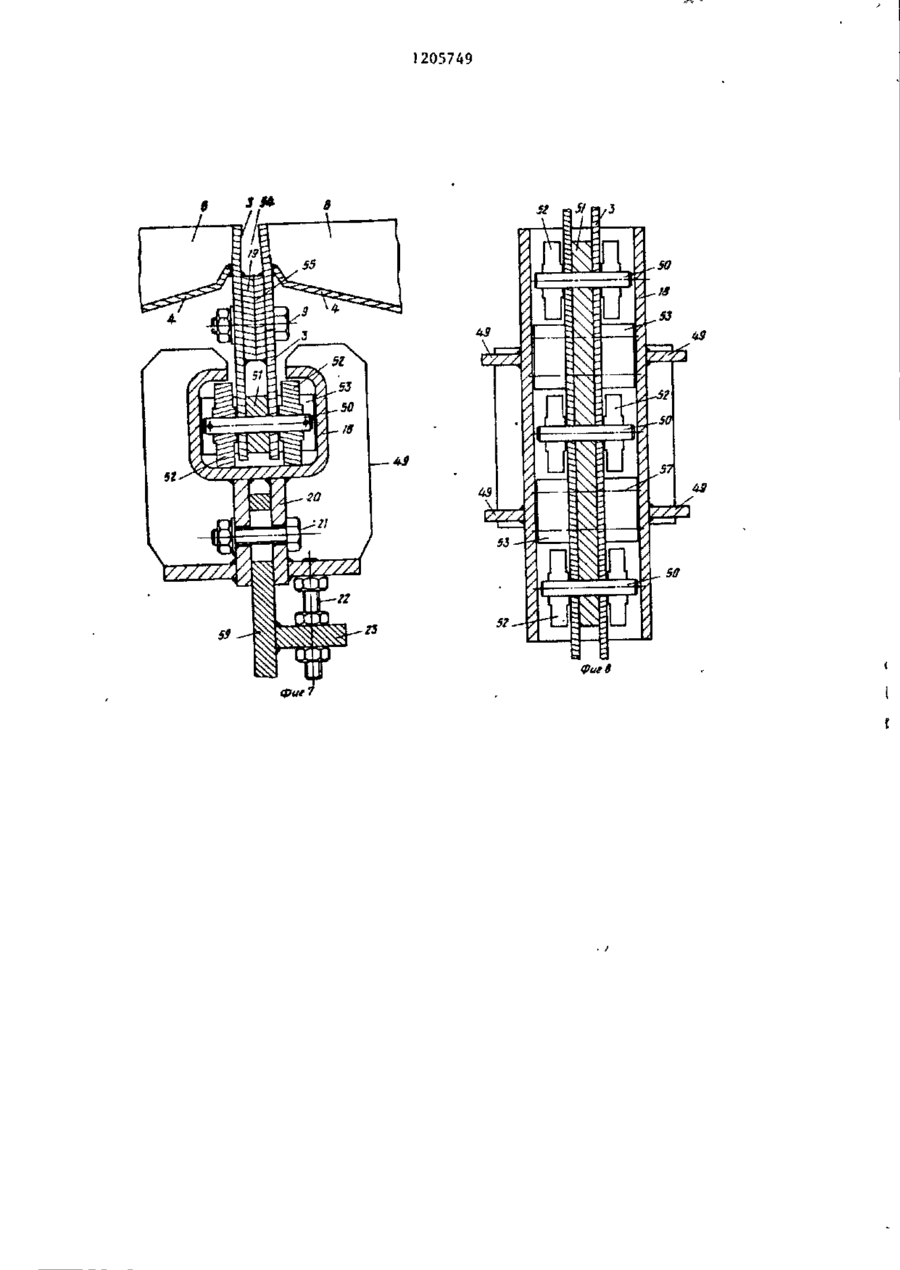

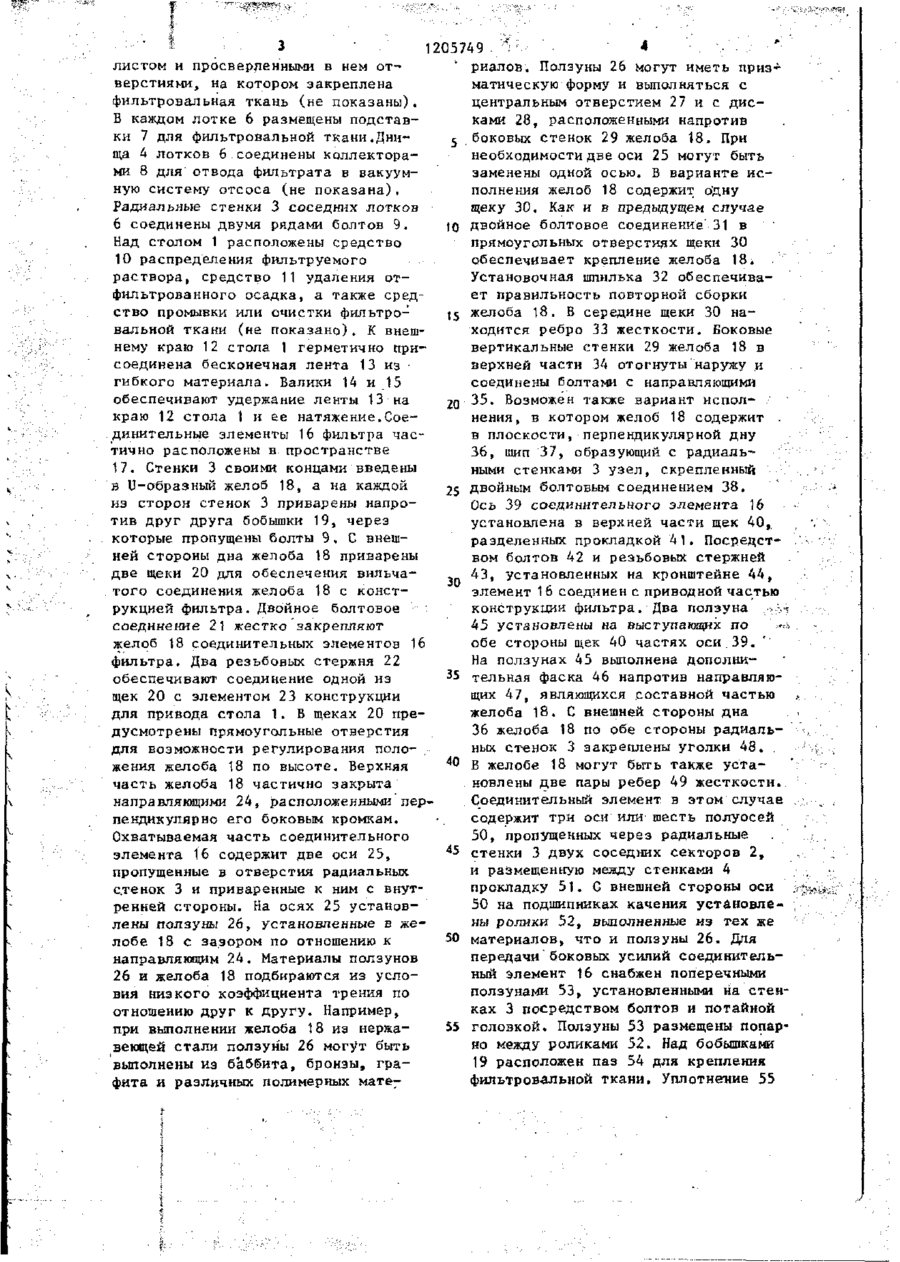

1. ФИЛЬТР, содержащий установленный с возможностью вращения круглый горизонтальный фильтрационный стол, образованный секторами, имеющими радиальные и окружные стенки и дно, несущую конструкцию, имеющую радиальные элементы, первый приводной венец, опирающийся на первую дорожку качения, второй внутренний венец зацепления, радиальные сборные элементы, выполненные в виде накладок, прикрепленных и опирающихся на первый венец и соединенных посредством элементов крепления с вторым венцом, по меньшей мере одну серию радиально отстоящих друг от друга периферийных сборных элементов, выполненных в виде накладок, отстоящих друг от друга по окружности, жестко соединенных с радиальными сборными элементами и расположенных попарно по обе стороны радиальных элементов» привод и соединительные элементы между столом и несущей конструкцией, о б л и ч а ю щ и й с я тем, что, с целью повышения срока службы фильтра за счет уменьшения нагрузок, возникающих, при его эксплуатации , каждый соединительный элемент выполнен по меньшей мере с одной степенью свободы в виде одного охватывающего и одного охватываемого элемента, соединенных соответственно со столом и несущей конструкцией, при этом охватывающий элемент выполнен в виде радиального желоба, имеющего U-образный профиль, а охватываемый элемент содержит по крайней мере один ролик или ползун, выполненный из материала с низким к о - f эффициентом трения по отношению к желобу и контактирующий с ним по основанию желоба, несущая конструкция снабжена периферийными соединительными средствами, установленными между периферийными элементами серии сборных элементов, дополнительными соединительными элементами, установленными между радиальными элементами, ребрами жесткости, образованными дпумя соседними радиальными элементами и серией установленных между ними диагональных соединительных средств, расположенных в наибольшем промежутке между средствами крепления соединительного обода и серией периферийных сборных элементов. 2. Фильтр по п . 1 , о т л и ч а ю щ и й с я тем, что один из соединительных элементов закреплен на нижнем конце радиальных стенок двух примыкающих друг к другу секторов, а другой - на несущей конструкции. 3. Фильтр п о п п . 1 и 2, о т л и ч а ю щ и й с я тем, что желоб О СЛ CD 1205749 соединен с фильтрационным столом» а 7. Фильтр по пп.1 - 6, о т л и охватываемый элемент содержит о с ь , ч а ю щ и й с я тем, что соединина которой смонтирован по меньшей тельный элемент укреплен на радимере один ползун, при этом ось з а альном элементе несущей конструккреплена на верхнем конце радиальноции, имеющем прорезь и жестко соего элемента несущей конструкции, расдиненную с ним в перпендикулярной положенного над желобом. плоскости накладку, через которую пропущена резьбовая т я г а . 4 . Фильтр по пп, 1 и 2, о т л и ч а ю щ и й с я тем, что охватыва8. Фильтр по пп.1-7, о т л и емый элемент содержит две оси, с о е ч а ю щ и й с я тем, что по меньдиненные с нижними концами смежных шей мере один желоб содержит уголки, секторов, расположенных по обе с т о установленные на его наружном оснороны радиальных стенок, на которых вании и с обеих сторон двух соседсмонтирован по меньшей мере один них радиальных стенок смежных секползун, при этом желоб соединен с • торов, образующих канал для отвода несущей конструкцией. фильтрата. 5. Фильтр по пп.1 и 2, о т л и 9. Фильтр по п . 1 , о т л и ч а ю ч а ю щ и й с я тем, что охватываемый элемент содержит пару роликов щ и й с я тем, что диагональные соединительные средства ребер жести по меньшей мере один поперечный кости расположены крест-накрест ползун, расположенный параллельно и попарно в промежутках между серией оси вращения роликов между ними сборных элементов и средствами крепи контактирующий с боковыми с т е н ления второго соединительного обода. ками желоба. 10. Фильтр п о п . 1 , о т л и ч а ю 6. Фильтр по л , 5, о т л и ч а ю щ и й с я тем, что диагональные щ и й с я тем, что пара роликов соединительные средства ребер жестсмонтирована на оси, пропущенной кости расположены попарно в промемежду радиальными стенками двух жутках между сериями сборных элесмежных секторов и соединенной с ментов. их нижними концами. I Изобретение относится к фильтрованию, в частности к конструкциям фильтров с вращающимся горизонтальным столом, и может быть использовано в химической и других отраслях промыщпенносги. Цель изобретения - повышение срока службы фильтра за счет уменьшения нагрузок, возникающих при его эксплуатации. На фиг. 1 показан предлагаемый фильтр, общий вид, р а з р е з ; на ф и т .2 то же, вид сверху; на фиг. 3 и 4 варианты исполнения соединительных элементов между столом и несущей конструкцией, общий вид; на фиг, 5 вид сбоку фиг. 4; на фиг. 6 и 7 другие варианты исполнения соедини-^ тельных элементов между столом и несущей конструкцией, общий вид; на 5 '^ Ї5 20 фиг. 8 - вид сверху фиг. 7; на фиг. 9 - вариант несущей конструкции фильтра, вид сверху; на ф и г . 1 0 увеличенное изображение фрагмента фиг. 9; на фиг. 11 - разрез А-А на фиг. 10; на фиг. 12 - разрез Б-Б на фиг. 10; на фиг. 13 - разрез В-В на фиг. 10; на фиг. 14 - разрез Г~-Г на фиг. 10; на фнг. 15 и 16 другие варианты несущей конструкции фильтра, вид сверху. Фильтр содержит горизонтальный фильтрационный стол 1, состоящий из секторов 2, число которых может составить, например, от 30 до 36. Каждый из секторов 2 содержит радиальные стенки 3, одну или несколько стенок, образующих дно 4 пирамидальной формы и окружные стенки 5 лотков 6. Последние закрыты,сверху 205749 . " - • ' . V листом и просверленными в нем отверстиями, на котором закреплена фильтровальная ткань (не показаны). В каждом лотке 6 размещены подставки 7 для фильтровальной ткани.Днища 4 лотков 6.соединены коллекторами 8 для отвода фильтрата в вакуумную систему отсоса (не показана). Радиальные стенки 3 соседних лотков 6 соединены двумя рядами болтов 9. Над столом 1 расположены средство 10 распределения фильтруемого раствора, средство 11 удаления отфильтрованного осадка, а также средство промывки или очистки фильтровальной ткани (не показано). К внешнему краю 12 стола 1 герметично присоединена бесконечная лента 13 из гибкого материала. Валики 14 и 15 обеспечивают удержание ленты 13 на краю 12 стола 1 и ее натяжение.Соединительные элементы 16 фильтра частично расположены в пространстве 17. Стенки 3 своими концами введены в U-образный желоб 18, а на каждой из сторон стенок 3 приварены напротив друг друга бобышки 19, через которые пропущены болты 9. С внешней стороны дна желоба 18 приварены две щеки 20 для обеспечения вильчатого соединения желоба 18 с конструкцией фильтра. Двойное болтовое : соединение 21 жестко закрепляют желоб 18 соединительных элементов 16 фильтра. Два резьбовых стержня 22 обеспечивают соединение одной из щек 20 с элементом 23 конструкции для привода стола 1. В щеках 20 предусмотрены прямоугольные отверстия для возможности регулирования положения желоба 18 по высоте. Верхняя часть желоба 18 частично закрыта направляющими 24, расположенными пер пендикулярно его боковым кромкам. Охватываемая часть соединительного элемента 16 содержит две оси 25, пропущенные в отверстия радиальных с.тенок 3 и приваренные к ним с внутренней стороны. На осях 25 установлены ползуны 26, установленные в желобе 18 с зазором по отношению к направляющим 24. Материалы ползунов 26 и желоба 18 подбираются из условия низкого коэффициента трения по отношению друг к другу. Например, при выполнении желоба 18 из нержавеющей стали ползуны 26 могут быть выполнены из баббита, бронзы, графита и различных полимерных 5 J0 15 20 25 , 35 40 45 50 55 4 риалов. Ползуны 26 могут иметь призматическую форму и выполняться с центральным отверстием 27 и с дисками 28, расположенными напротив боковых стенок 29 желоба 18. При необходимости две оси 25 могут быть заменены одной осью, В варианте исполнения желоб 18 содержит одну щеку 30, Как и в предьщущем случае двойное болтовое соединение' 31 в • прямоугольных отверстиях щеки 30 обеспечивает крепление желоба 18. Установочная шпилька 32 обеспечивает правильность повторной сборки желоба 18. В середине щеки 30 находится ребро 33 жесткости. Боковые вертикальные стенки 29 желоба 18 в верхней части 34 отогнуты наружу и соединены болтами с направляющими 35. Возможен также вариант исполнения, в котором желоб 18 содержит . в плоскости, перпендикулярной дну 36, шип 37, образующий с радиальными стенками 3 узел, скрепленный двойным болтовым соединением 38. Ось 39 соединительного элемента 16 установлена в верхней части щек 40, разделенных прокладкой 41. Посредством болтов 42 и резьбовых стержней 43, установленных на кронштейне 44, элемент 16 соединен с приводной частью конструкции фильтра. Два ползуна - у< 45 установлены на выступающих по обе стороны щек 40 частях оси 39. На ползунах 45 выполнена дополнительная фаска 46 напротив направляющих 47, являющихся составной частью желоба 18. С внешней стороны дна 36 желоба 18 по обе стороны радиальных стенок 3 закреплены уголки 48. . в желобе 18 могут быть также установлены две пары ребер 49 жесткости. Соединительный элемент в этом случае содержит три оси или шесть полуосей 50, пропущенных через радиальные стенки 3 двух соседних секторов 2, и размещенную между стенками 4 прокладку 51. С внешней стороны оси 50 на подшипниках качения установлены ролики 52, выполненные из тех же материалов, что и ползуны 26. Для передачи боковых усилий соединительный элемент 16 снабжен поперечными ползунами 53, установленными на стенках 3 посредством болтов и потайной головкой. Ползуны 53 размещены попарно между роликами 52. Над бобышками 19 расположен паз 54 для крепления фильтровальной ткани. Уплотнение 55 1205749 бобышек 19 выполнено в виде герметич57 могут быть введены шесть ребер ного стыка 56 из материала, вулкани67 жесткости, выполненных в виде диазирующегося при комнатной температуре, гональных соединительных элементов, например силикона. расположенных между подкосами 59 Несущая конструкция 57 фильтра и элементами 63. На кажцом подкосе состоит из первого приводного обода 59 установлены пять рядов окружных 58, на котором укреплены кэнцы элементов 63, выполненных в виде накрадиальных элементов (подкосов) 59, ладок 68, 69 и 70 различной формы и второго соединительного обода 60, и длины из уголков или полосового который при необходимости может быть материала. Внутри ребра 67 жесткости установлен на дорожке качения. Подрасположены две наклонные траверсы косы 59 жестко соединены вторыми 71, каждая из которых соединяет своими концами с ободом 60, а при невершину элемента 63 основанием анаобходимости между ними могут быть логичного элемента 63, расположенноустановлены элементы 61 жесткости, 15 го в соседнем ряду. образованные двумя полосами 62. В Фильтр работает следующим образависимости от размеров фильтра количество радиальных подкосов 59 может зом. составить от 30 до 36 штук. ПерифеФильтрационный стол 1 приводится рийные сборные элементы 63 жестко во вращение несущей конструкцией 20 соединены с радиальными подкосами 57 от привода. Фильтруемый раствор 59 и расположены попарно по обе стос помощью средства 10 равномерно расроны от них. Между элементами 63 имепределяется по поверхности стола 1, ется периферийные соединительные средобтянутого фильтровальной тканью. ства 64 и диагональные соединительФильтрат при этом просачивается в 25 ные средства 65. Элементы 63 со средлотки 6 и далее через коллекторы 8 ствами 64 образуют соединительный отводится в вакуумную систему отсообод 66. Согласно вариантам исполса, а отфильтрованный осадок удалянения несущей конструкции 57 фильтется со стола 1 средством 11. Затем ра количество соединительных ободов фильтровальная ткань промывается 66 составляют три и пять штук. Пред- 30 или очищается и цикл фильтрования почтительно введение в несущую конповторяется. Соединительные элементы струкцию 57 двух рядов диагональных 16 между столом 1 и несущей конструксредств 65, причем соединительные цией 57, обеспечивают разгрузку средства 65 первого ряда расположе-, фильтрата от нагрузок, возникающих ны между первым от центра рядом эле- 35 при эксплуатации, например от тепломентом 63 и элементами 61 жесткости. вых деформаций за счет перемещения Средства 65 второго ряда пропущены ползунов 26 в желобах 18. В резульмежду последним или предпоследним тате на протяжении всего цикла ра-рядом элементов 63.-Диагональные боты сохраняется требуемая плоскостсредства 65 соединяют между собой под- 40 ность стола 1. Пространство 17 обескосы 59. Предпочтителен вариант испечивает воздушную тепловую изоляполнения, согласно которому каждое цию между фильтрационным столом 1 диагональное средство 65 первого и несущей конструкцией 57, которые ряда связывает подкос 59 с ободом 60 во время работы фильтра имеют разв середине участка, заключенного межличные температуры, что ограничивает 45 ду двумя подкосами 59. При необховозможность деформации несущей кондимости в состав несущей конструкции струкции 57. 1205749 фі/tZ 1205749 фиш 4 1205749 (риє5 фил б 1205749 SZ -Л7 S3 57 93 BO 52. (put 8 фиг 7 1205749 57 35 67 67 фиг.З 1205749 59 70 А -А fit 69 64 69 „ 4-3 ~^7~ Т і 59 0-6 І 66 J -59 фиг /2 1205749 в -а Г -Г 59 6 \п і '—i± фиг. /4 і S7 1205749 59 66 65 л '-V t \/ Ml 60 67 65 66 фиг 16 Редактор М. Петрова Составитель М. Гайдуков Техред 3.Палий Корректор Л. Патай Заказ 8549/61 Тираж 663 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-3$» Раушская наб., д. 4/5 Филиал ІШП "Патент", г. Ужгород, ул. Проектная, 4
