Спосіб ремонту енергозберігаючої фасадної системи “стімоль”

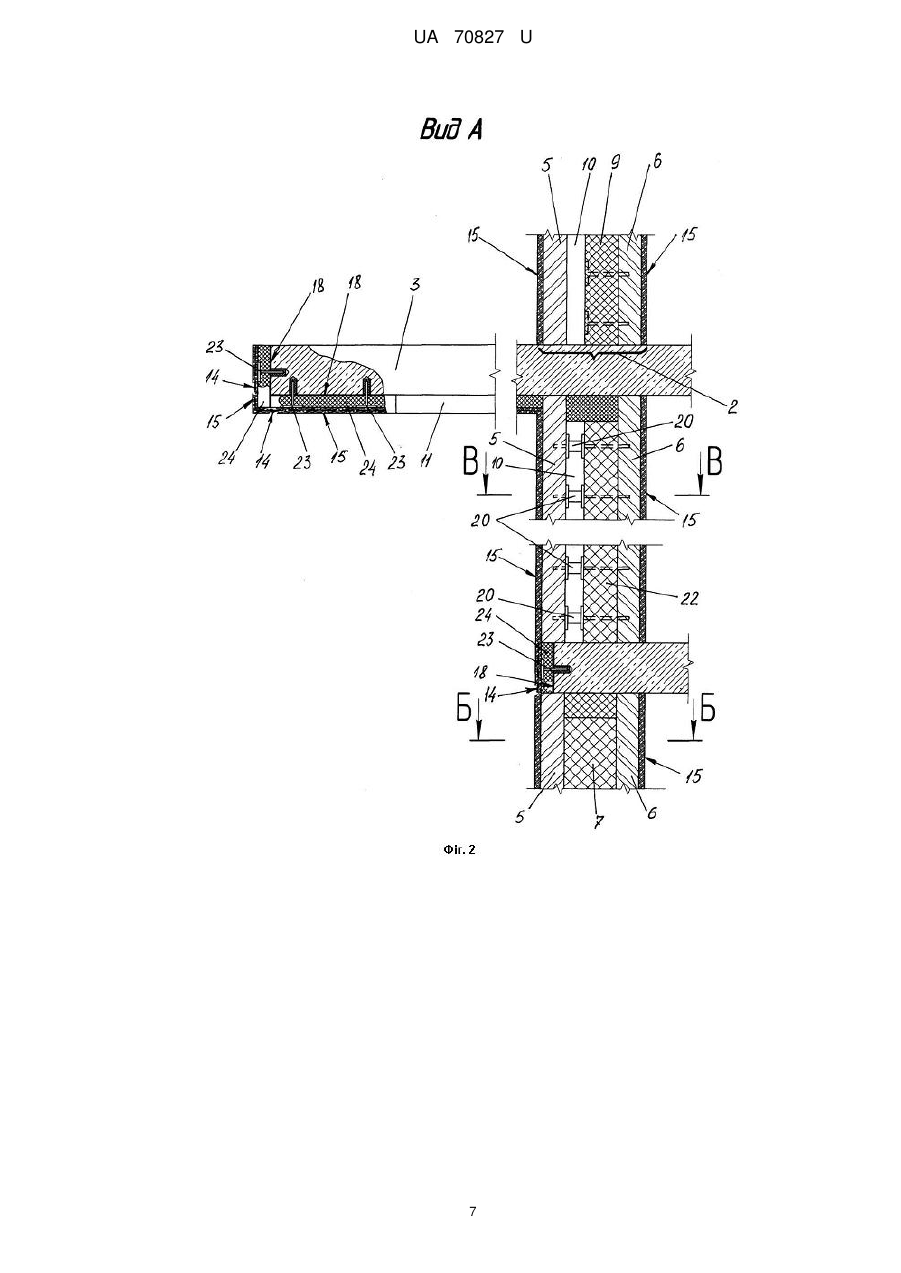

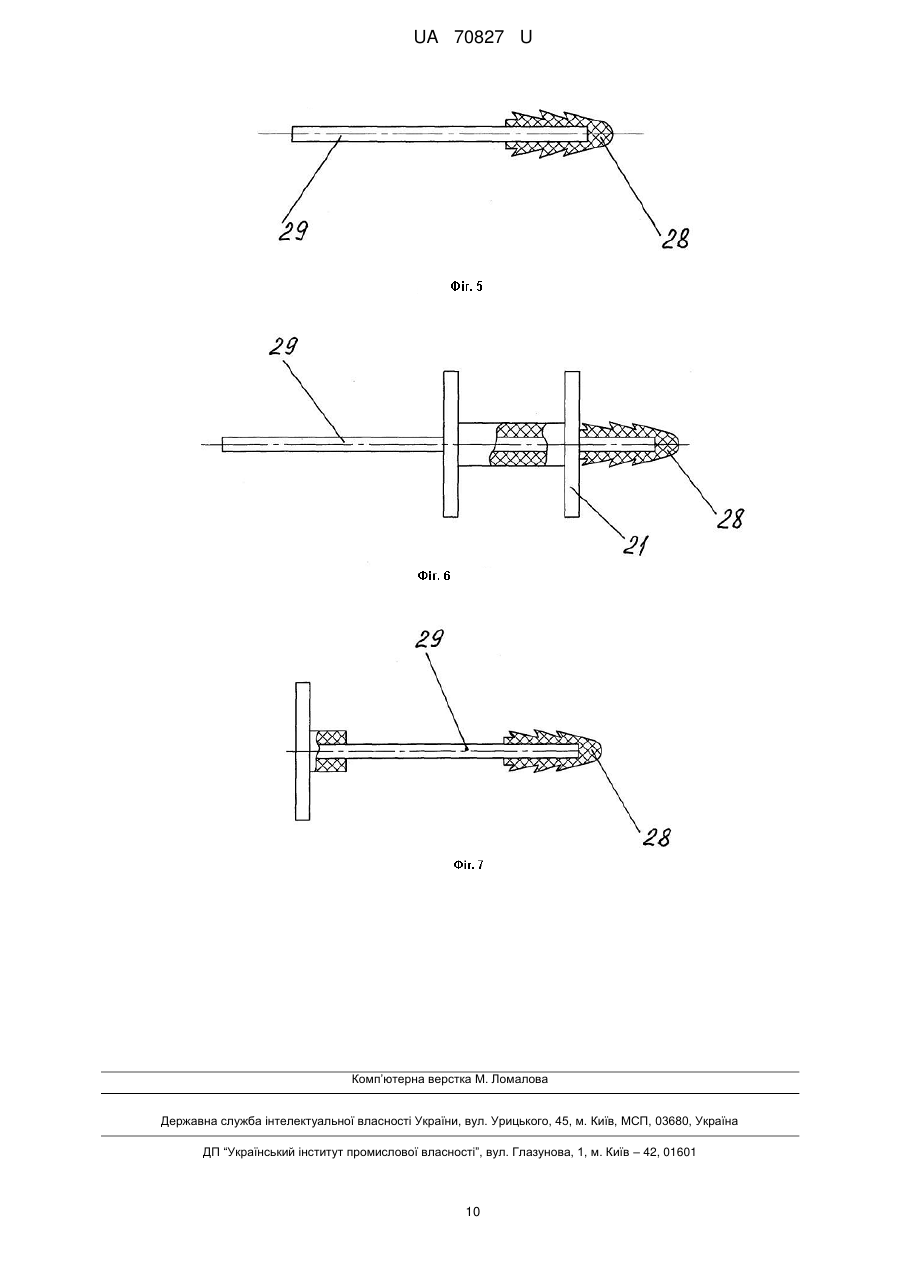

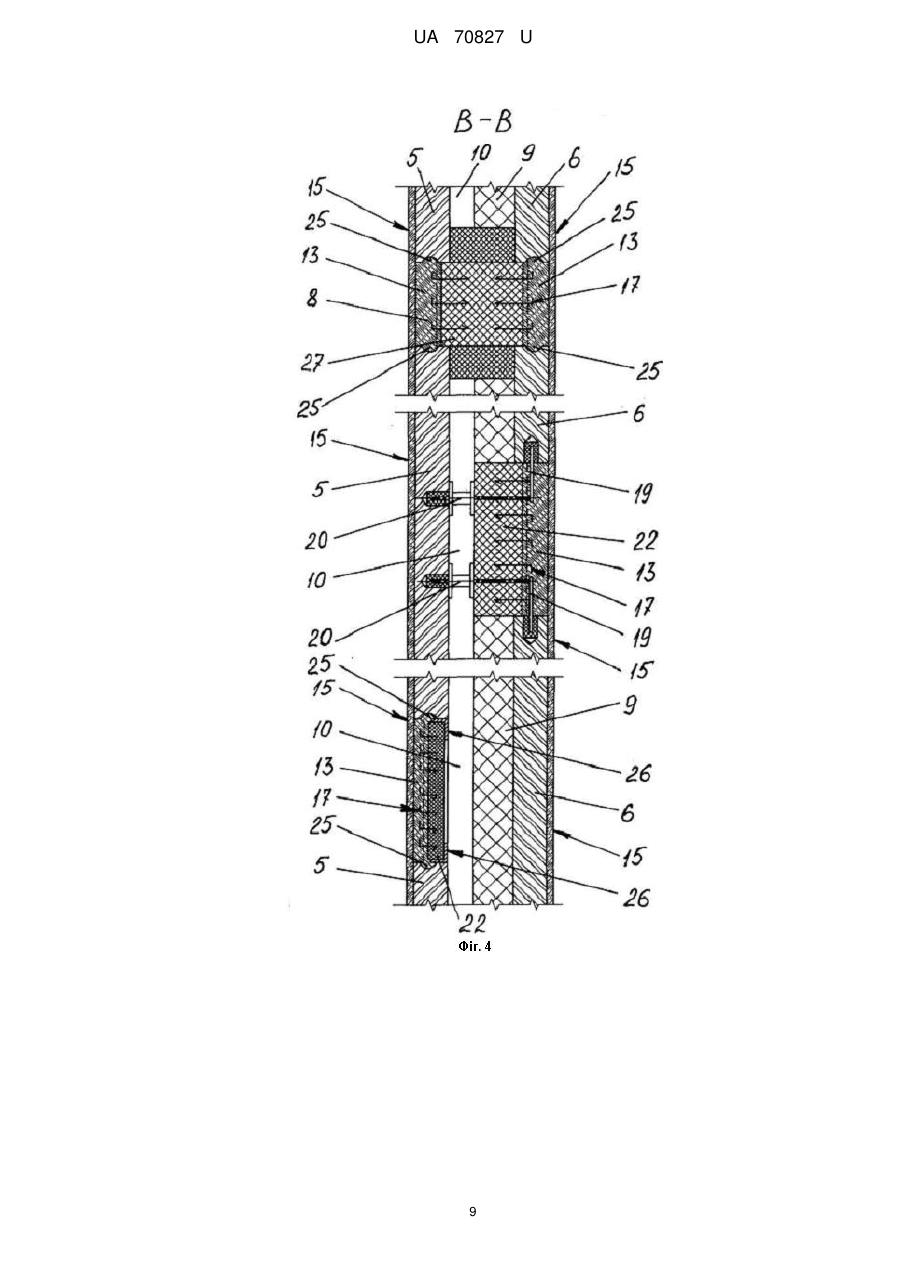

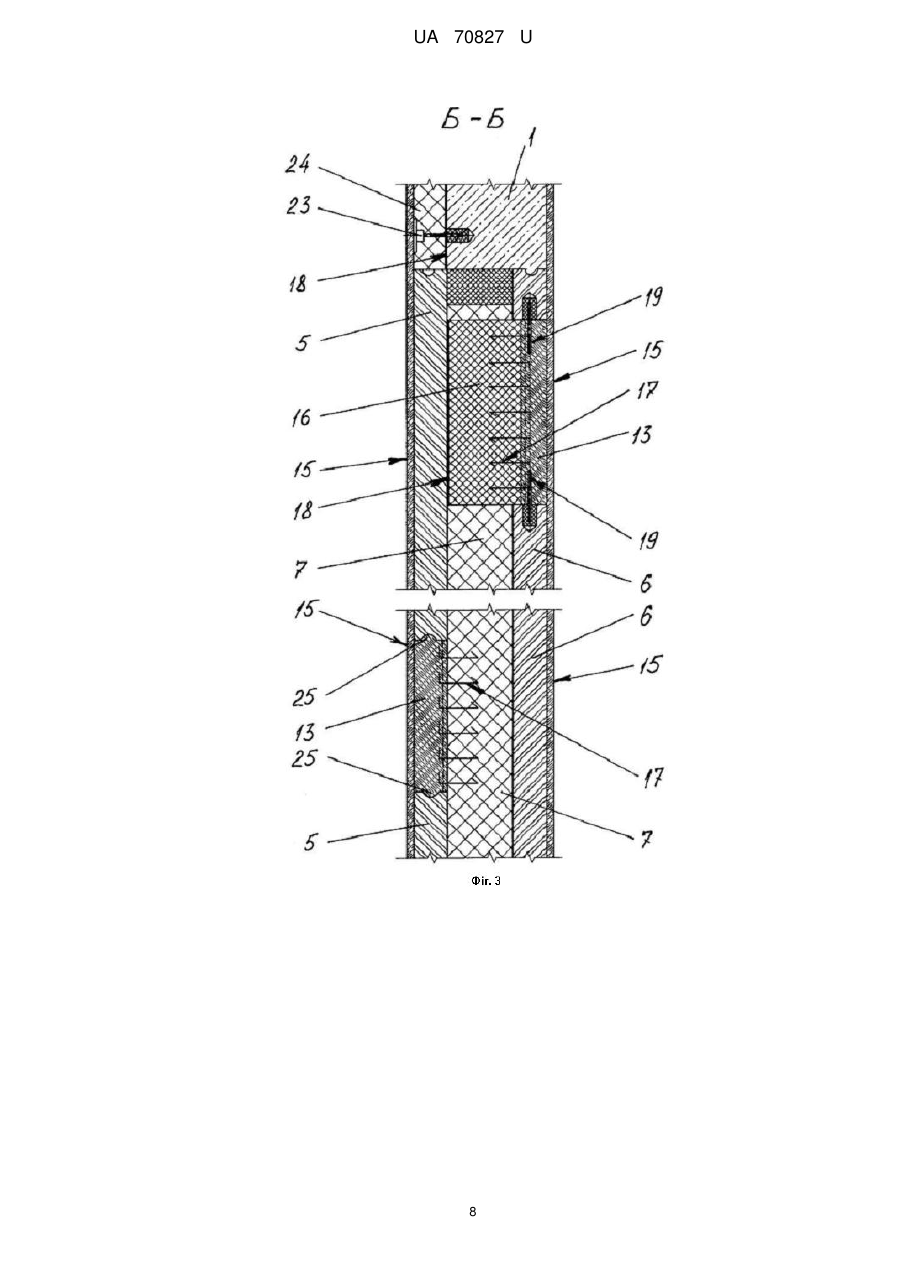

Реферат: UA 70827 U UA 70827 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до способів ремонту багатошарових фасадів будівель. Відомий спосіб ремонту багатошарових конструкцій будівель [Павлова Μ.О., Захаров В.А. "Ремонт и усиление каменных конструкций: инновационные методы" // Журнал "Строй ПРОФИЛЬ". - № 8. - М., 2009], що передбачає застосування спеціальних металевих гнучких спіралеподібних в'язей, які використовуються для зв'язку зовнішнього лицювального шару з внутрішнім при підсиленні та ремонті багатошарових зовнішніх стін, при ремонті цегляної кладки в зоні утворення тріщин, при відновленні втрачених через корозію металевих в'язей, а також при влаштуванні деформаційних швів в лицювальних шарах будівель. Недоліками цього способу є утворення "містків холоду" між зовнішнім та внутрішнім шарами багатошарових конструкцій через зазначені металеві в'язі, а також неможливість локального ремонту, пов'язаного з заміною пошкодженого внутрішнього утеплювача у багатошаровому фасаді. Ці ж автори зазначають, що спроби ліквідувати дефекти та пошкодження в сучасних багатошарових конструкціях будівель виявили відсутність методики та неефективність існуючих технологій відновлення цегляної кладки, в тому числі заміни пошкоджених фрагментів. Задача створення способу ремонту енергозберігаючої фасадної системи "Стімоль" полягає у вирішенні проблеми локального ремонту та заміни окремих пошкоджених фрагментів фасаду будівлі, у тому числі в усуненні пошкоджень внутрішнього утеплюючого шару. Поставлена задача вирішується тим, що спосіб ремонту енергозберігаючої фасадної системи "Стімоль" включає локальне усунення пошкоджень та заміну окремих фрагментів зазначеної фасадної системи, у склад якої входять утеплені теплоізолюючими елементами зовнішні конструкції - несучі колони, торцеві зони монолітних дисків перекриття, бетонні плити балконів, еркерів, лоджій, а також тришарові стінові секції, що змонтовані з двох поелементно армованих стінових модулів "Стімоль" і внутрішнього міжмодульного утеплювача, та утворені між секціями ненесучі міжсекційні стики, і в зазначеному способі ремонту після виявлення пошкоджених фрагментів фасадної системи "Стімоль" здійснюють видалення згаданих фрагментів, при цьому, якщо виявляють пошкоджений внутрішній утеплювач, що займає всю ширину міжмодульного простору стінової секції, то видаляють відповідний фрагмент одного з модулів в зоні пошкодження за допомогою ручної дискової пилки, утворюючи необхідну пройму, виймають пошкоджений фрагмент утеплювача, засвердлюють отвори для арматурних випусків в торцях модуля, що виходять в утворену пройму, встановлюють новий армований з однієї сторони фрагмент утеплювача, придатного для торкретування, що за формою та розмірами відповідає видаленому фрагменту, зазначений фрагмент неармованою поверхнею наклеюють за допомогою будівельного клею на внутрішню поверхню модуля без пройми, а в отвори на торцях модуля у проймі встановлюють арматурні випуски, зв'язують зазначені випуски з арматурою фрагменту утеплювача і на армовану поверхню наносять торкрет-бетон, вирівнюючи його по поверхні стінової секції, до того ж у випадку, коли в міжмодульному просторі між утеплювачем та зовнішнім стіновим модулем утворюють вентильований або невентильований повітряний прошарок, то необхідну пройму роблять у внутрішньому стіновому модулі, виймають пошкоджений фрагмент утеплювача, по шаблону у зовнішньому модулі засвердлюють ненаскрізні отвори і встановлюють у них склопластикові або базальтопластикові дюбелі з подвійними фіксаторами, що визначають ширину повітряного прошарку та розташування нового фрагменту утеплювача у міжмодульному просторі, потім по тому ж шаблону роблять отвори у новому армованому фрагменті утеплювача, встановлюють зазначений фрагмент неармованою стороною на дюбелі з подвійними фіксаторами, утворюючи повітряний прошарок, закріплюють арматурні випуски в торці модуля у проймі, зв'язують арматуру фрагменту утеплювача з арматурними випусками модуля і на армовану поверхню фрагменту наносять торкрет-бетон, також вирівнюючи його по поверхні стінової секції, при цьому в обох випадках новий фрагмент утеплювача встановлюють так, щоб між ним і основним теплоізолюючим шаром не залишалися зазори, при необхідності утворені зазори заповнюють піногерметиком, а після торкретування на забетоновані поверхні нових фрагментів наносять штукатурку, крім того, якщо пошкоджені теплоізолюючі елементи, якими утеплені зовнішні конструкції, то зазначені елементи демонтують, поверхні відповідних зовнішніх конструкцій у місцях демонтажу вирівнюють розчином, по шаблону засвердлюють отвори у фасадній конструкції, потім по тому ж шаблону роблять отвори в новому елементі і встановлюють його на місце пошкодженого за допомогою будівельного клею та склопластикових або базальтопластикових дюбелів з широкою шляпкою-фіксатором, після чого герметизують стики між елементами піногерметиком, а поверхні встановлених теплоізолюючих елементів покривають корозійностійкою сіткою і наносять шар штукатурки, разом з тим, якщо необхідно замінити пошкоджену частину зовнішнього або внутрішнього модуля стінової секції, то у 1 UA 70827 U 5 10 15 20 25 30 35 40 45 50 55 60 відповідному модулі видаляють пошкоджений фрагмент за допомогою ручної дискової пилки, утворюючи необхідну пройму, в торцях модуля у проймі роблять пази для бетонних шпонок, внутрішній простір пройми або повністю заповнюють армованим утеплювачем, або залишають повітряний прошарок між новим фрагментом і зовнішнім модулем, наносять торкрет-бетон на армовану поверхню фрагменту, утворюючи бетонні шпонки, вирівнюють торкрет-бетон по поверхні стінової секції і по досягненні бетоном необхідної міцності наносять штукатурку; а при необхідності ремонту ненесучого міжсекційного стику, заповненого армованим з двох сторін утеплювачем, на який нанесений торкрет-бетон, пошкоджений фрагмент зазначеного утеплювача видаляють, у торцях суміжних модулів виконують вертикальні пази на висоту пошкодження і на місце видаленого встановлюють новий армований фрагмент утеплювача, після чого наносять торкрет-бетон на армовані поверхні утеплювача, утворюючи вертикальні бетонні шпонки в пазах на торцях модулів, та покривають відновлені ділянки стиків штукатуркою, крім всього, застосовуючи спосіб ремонту фасадної системи "Стімоль", виконують локальний ремонт будь-яких пошкоджених фрагментів внутрішніх міжквартирних тришарових стінових секцій, одношарових перегородок та внутрішніх ненесучих міжсекційних стиків. Застосування способу ремонту енергозберігаючої фасадної системи "Стімоль" дозволяє здійснювати локальний ремонт і заміну окремих фрагментів фасаду як із зовнішньої, так і з внутрішньої сторони будівлі без суттєвого демонтажу зовнішніх огороджувальних конструкцій. Спосіб ремонту енергозберігаючої фасадної системи "Стімоль" пояснений наступними кресленнями. На Фіг. 1 зображений фрагмент фасадної системи "Стімоль" до здійснення ремонтних робіт. У верхній та середній частинах зображені фрагменти стінових секцій 4 з повітряним прошарком 10 у міжмодульному просторі. Крім того, у верхній частині зображені утеплена колона 1 та міжсекційний стик 8. В нижній частині зображений фрагмент стінової секції 4 з міжмодульним простором, що повністю заповнений утеплювачем 7. Шар штукатурки 15 не показаний. На Фіг. 2 зображений Вид А на Фіг. 1 після здійснення ремонтних робіт. Показана заміна пошкоджених теплоізолюючих елементів 11, що утеплюють торцеву зону 2 диску перекриття та балконну плиту 3, на нові елементи 24 за допомогою дюбелів 23 з широкою шляпкоюфіксатором. Крім того у верхній частині зображений фрагмент стінової секції 4 з встановленим утеплювачем 9, що утворює повітряний прошарок 10. В середній частині показано встановлення нового фрагменту утеплювача 22, яким заміняють пошкоджений утеплювач 9 і утворюють повітряний прошарок 10 за допомогою дюбелів 20 з подвійними фіксаторами 21. У нижній частині зображений фрагмент стінової секції 4 з встановленим утеплювачем 7, що займає весь міжмодульний простір. На Фіг. 3 зображений розріз Б-Б на Фіг. 2. У верхній частині показано встановлення нового теплоізолюючого елемента 24 замість пошкодженого елемента 11, що утеплює колону 1. В середній частині показано встановлення нового фрагменту утеплювача 16 замість пошкодженого утеплювача 7, який повністю займає міжмодульний простір. У нижній частині показаний ремонт пошкодженого фрагменту стінового модуля 5 без утворення повітряного прошарку. На Фіг. 4 зображений розріз В-В на Фіг. 2. У верхній частині показаний ремонт пошкодженого ненесучого міжсекційного стику 8. В середній частині показана заміна пошкодженого фрагмента утеплювача 9 на новий утеплювач 22 з утворенням повітряного прошарку 10 за допомогою дюбелів 20 з подвійними фіксаторами 21. В нижній частині показаний ремонт пошкодженого фрагмента стінового модуля 5 з утворенням повітряного прошарку 10. На Фіг. 5 зображенийарматурний випуск 19. На Фіг. 6 зображений дюбель 20 з подвійним фіксатором 21 для утеплювача 22. На Фіг. 7 зображений дюбель 23 з широкою шляпкою-фіксатором для теплоізолюючих елементів 24. Енергозберігаюча фасадна система "Стімоль" (далі фасадна система) застосовується в каркасно-монолітних будівлях і складається з утеплених зовнішніх конструкцій - несучих колон 1, торцевих зон 2 монолітних дисків перекриття, бетонних монолітних плит 3 балконів, еркерів, лоджій тощо. Ширина торцевої зони 2 визначається товщиною стінової секції 4. Крім того у склад фасадної системи входять тришарові стінові секції 4, що змонтовані з двох поелементно армованих стінових модулів "Стімоль" [Патент України на корисну модель № 52794, Бюл. № 17, 2010 p.] - зовнішнього 5 та внутрішнього 6 і міжмодульного утеплюючого шару з ефективного утеплювача 7 (далі утеплювач). У склад фасадної системи входять також утеплені міжсекційні ненесучі стики 8 (див. Фіг. 1). Усередині стінових секцій 4 передбачений міжмодульний простір, який може бути повністю заповнений утеплювачем 7 або в зазначений простір може встановлюватися утеплювач 9, що 2 UA 70827 U 5 10 15 20 25 30 35 40 45 50 55 має товщину, дещо меншу за ширину міжмодульного простору, і таким чином утворений вентильований або невентильований прошарок 10 (див. Фіг. 1). Зовнішні фасадні конструкції - колони 1, торцеві зони 2, бетонні плити 3, утеплені теплоізолюючими елементами 11, форма і розміри яких визначені розкроєм та товщиною плит утеплювача, що надходять на будівельний об'єкт (див. Фіг. 1; Фіг. 2). Ненесучі міжсекційні стики 8 загерметизовані армованим утеплювачем 12, на який з обох боків нанесений торкрет-бетон 13 (див. Фіг. 1). Теплоізолюючі елементи 11 покриті склопластиковою або корозійностійкою металевою сіткою 14 і уся фасадна система захищена шаром штукатурки 15 (див. Фіг. 2). Ремонт енергозберігаючої фасадної системи "Стімоль" здійснюють у наступний спосіб. Під час візуального або тепловізійного обстеження виявляють пошкоджені зони фасаду. Якщо виявлено пошкодження внутрішнього утеплювача 7, що повністю заповнює міжмодульний простір (див. Фіг. 3, середня частина), то в зоні пошкодження видаляють фрагмент відповідного стінового модуля (зовнішнього 5 або внутрішнього 6) за допомогою ручної дискової пилки, утворюючи пройму необхідних розмірів, після чого виймають пошкоджений фрагмент старого утеплювача 7. Конструкція модуля і технологія поелементного армування кладки, за якою виготовлений модуль, дозволяють видаляти окремі фрагменти без ризику випадіння кладочних виробів у проймі. Потім в торцях модуля, що виходять у пройму, засвердлюють отвори для арматурних випусків. Далі готують відповідний новий армований фрагмент утеплювача 16, що придатний для торкретування, тобто, матеріал утеплювача 16 повинен без руйнування витримувати процес нанесення торкрет-бетону. Як арматуру утеплювача 16 можна застосовувати металеву корозійностійку або базальтопластикову чи склопластикову арматуру 17, яку закріплюють з одного боку утеплювача 16 і при необхідності цю ж поверхню покривають сіткою для кращого зчеплення з шаром торкрет-бетону 13. Після цього утеплювач 16 наклеюють неармованою стороною на внутрішню поверхню модуля без пройми за допомогою будівельного клею 18, в отвори у торцях модуля у проймі встановлюють арматурні випуски 19, з'єднують зазначені випуски з арматурою 17 утеплювача 16 і наносять торкрет-бетон 13 на армовану поверхню утеплювача 16 за технологією "Російська стіна" ("Русская стена") [Потапова Т.Є. "Напрямки удосконалення конструкцій зовнішніх стін монолітних будинків" // Журнал "Економіка та держава". - № 2. - Київ, 2006. - С. 89, УДК 69.059.327.4], вирівнюючи торкрет-бетон 13 по поверхні стінової секції 4. При цьому утеплювач 16 може бути складений (склеєний) з декількох елементів як по товщині, так і по інших вимірах. У разі виникнення зазорів між основним шаром утеплювача 7 і новим утеплювачем 16 зазначені зазори заповнюють піногерметиком, наприклад піноізолом. По досягненні торкретбетоном необхідної міцності, на поверхню відремонтованої зони стінової секції наносять шар штукатурки 15. Якщо пошкоджений утеплювач 9, що утворює повітряний прошарок 10 у міжмодульному просторі стінової секції 4 (див. Фіг. 4, середня частина), то в цьому випадку пройму певних розмірів виконують у внутрішньому модулі 6, виймають фрагмент пошкодженого утеплювача 9, далі по шаблону засвердлюють ненаскрізні отвори в зовнішньому модулі 5, встановлюють в них склопластикові або базальтопластикові дюбелі 20 з подвійними фіксаторами 21, які визначають ширину повітряного прошарку 10. Після цього готують новий армований утеплювач 22 аналогічно утеплювачу 16 з тією різницею, що в утеплювачі 22 роблять отвори по згаданому вище шаблону, далі утеплювач 22 встановлюють на дюбелі 20 з подвійними фіксаторами 21, утворюючи повітряний прошарок 10, потім аналогічно попередньому варіанту встановлюють арматурні випуски 19, зв'язують їх з арматурою 17 утеплювача 22, герметизують піногерметиком стики між основним утеплювачем 9 і новим фрагментом 22, наносять торкретбетон 13 і після його затвердіння наносять шар штукатурки 15. Локальну заміну пошкоджених теплоізолюючих елементів 11, які утеплюють зовнішні фасадні конструкції - колони 1, торцеві зони 2 дисків перекриття, бетонні плити 3 балконів, еркерів, лоджій тощо здійснюють у наступний спосіб (див. Фіг. 2; Фіг. 3, верхня частина). Демонтують пошкоджений елемент 11, вирівнюють за допомогою розчину звільнену поверхню відповідної фасадної конструкції і по шаблону засвердлюють отвори в зазначеній конструкції для дюбелів 23. Потім готують новий теплоізолюючий елемент 24, що за розмірами та формою відповідає видаленому елементу 11, по згаданому вище шаблону свердлять отвори в новому елементі 24 і за допомогою склопластикових або базальтопластикових дюбелів 23 з широкою шляпкою-фіксатором та клею 18 встановлюють елемент 24 на звільнену підготовлену поверхню відповідної фасадної конструкції. Після цього поверхню нового елемента 24 покривають корозійностійкою сіткою 14 і наносять шар штукатурки 15. 3 UA 70827 U 5 10 15 20 25 30 35 40 45 50 55 При заміні пошкодженої частини зовнішнього 5 або внутрішнього 6 стінового модуля "Стімоль", що входить у склад стінової секції 4, в якій міжмодульний простір повністю заповнений утеплювачем 7, застосовують наступний спосіб (див. Фіг. 3, нижня частина). У відповідному модулі видаляють пошкоджений фрагмент за допомогою ручної дискової пилки, утворюючи необхідну пройму, в торцях модуля у проймі роблять вертикальні пази для бетонних шпонок 25. Якщо утеплювач 7, що встановлений у міжмодульному просторі, придатний для торкретування, то на його звільнену поверхню у проймі наклеюють корозійностійку сітку 14, на цю ж поверхню встановлюють арматуру 17, наносять торкрет-бетон 13, вирівнюючи його по поверхні стінової секції 4, і покривають відновлений фрагмент штукатуркою 15. Якщо ж утеплювач 7 не придатний для торкретування, то разом з пошкодженим фрагментом стінового модуля видаляють відповідний фрагмент утеплювача 7, замінюють його на новий фрагмент 16, що придатний для торкретування, а утеплення здійснюють аналогічно попередньому варіанту, коли пошкоджений утеплювач 7 повністю заповнює міжмодульний простір. У випадку, коли у міжмодульний простір встановлений утеплювач 9, що утворює повітряний прошарок 10, заміну пошкодженої частини зовнішнього 5 або внутрішнього 6 стінового модуля здійснюють у дещо інший спосіб (див. Фіг. 4, нижня частина). За допомогою ручної дискової пилки видаляють пошкоджений фрагмент відповідного модуля, утворюючи пройму, потім роблять вертикальні пази для бетонних шпонок 25 в торцях модуля у проймі, на цих же торцях закріплюють кронштейни 26 для армованого утеплювача 22, заглушають внутрішню сторону пройми, встановлюючи утеплювач 22 на кронштейни 26, наносять торкрет-бетон 13, заповнюючи пройму, утворюючи бетонні шпонки 25 і вирівнюючи торкрет-бетон по поверхні стінової секції. По досягненні торкрет-бетоном необхідної міцності на встановлений фрагмент фасаду наносять штукатурку 15. Якщо необхідно замінити великий за площею фрагмент стінового модуля, то для надійності армування, крім утворення вертикальних пазів для бетонних шпонок 25, в торці модуля у проймі додатково встановлюють арматурні випуски 19 і зв'язують їх з арматурою 17 утеплювачів 16 або 22, якими заглушена утворена пройма, після чого на армовану поверхню утеплювача наносять торкрет-бетон 13 та шар штукатурки 15. Пошкоджений ненесучий міжсекційний стик 8 ремонтують за наступною технологією (див. Фіг. 4, верхня частина). Після обстеження і визначення зони пошкодження видаляють за допомогою ручної дискової пилки пошкоджену частину стику 8 або весь стик, виконують в торцях суміжних модулів вертикальні пази для створення бетонних шпонок 25, готують новий армований утеплювач 27, що за формою і розмірами відповідає видаленому утеплювачу 12, встановлюють і фіксують новий армований утеплювач 27 у звільненому міжсекційному просторі і наносять торкрет-бетон 13, заповнюючи западини між поверхнями утеплювача 27 і суміжних стінових секцій 4 та утворюючи вертикальні бетонні шпонки 25у пазах по висоті міжсекційного стику 8 або його частини. Після цього відновлену поверхню стику 8 покривають штукатуркою 15. Слід зазначити, що арматурні випуски 19, дюбелі 20 для утеплювачів 22 та дюбелі 23 для теплоізолюючих елементів 24 являють собою подібні за конструкцією вироби, що складаються з анкерної гільзи 28 з поліаміду та з розпірного базальтопластикового або склопластикового стержня 29 без фіксаторів для арматурних випусків 19 (див. Фіг. 5), з подвійним фіксатором 21 для дюбелів 20 (див. Фіг. 6) або з широкою шляпкою-фіксатором для дюбелів 23 (див. Фіг. 7). Дюбелі та арматурні випуски у зібраному вигляді вставляють у підготовлені отвори і забивають дерев'яним молотком. Розділення термінів "дюбелі" та "арматурні випуски" зроблено для зручності опису корисної моделі. Крім того, в каркасно-монолітній будівлі, де застосована енергозберігаюча фасадна система "Стімоль", усі внутрішні міжквартирні тришарові стінові секції змонтовані аналогічно зовнішнім фасадним стіновим секціям, внутрішні перегородки являють собою одношарову стінову конструкцію, що утворена одинарними модулями "Стімоль", а внутрішні ненесучі міжсекційні стики виконані так само, як і відповідні зовнішні стики. Отже, спосіб ремонту фасадної системи "Стімоль" застосовують для ліквідації локальних пошкоджень і заміни окремих фрагментів у будь-яких зовнішніх фасадних та внутрішніх міжквартирних стінах і перегородках. Описаний спосіб ремонту енергозберігаючої фасадної системи "Стімоль" дозволяє здійснювати локальний ремонт і заміну окремих пошкоджених фрагментів в будь-якій зоні фасаду з відновленням теплоізолюючих властивостей зовнішніх конструкцій, у той же час зазначений спосіб ремонту передбачає усунення більшості пошкоджень як із зовнішньої, так і з внутрішньої сторони фасаду. Крім всього застосування цього способу дозволяє виконувати локальний ремонт будь-яких пошкоджених фрагментів внутрішніх міжквартирних стінових секцій, перегородок та ненесучих міжсекційних стиків. 4 UA 70827 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 45 50 55 Спосіб ремонту енергозберігаючої фасадної системи «Стімоль», який включає локальне усунення пошкоджень та заміну окремих фрагментів зазначеної фасадної системи, у склад якої входять утеплені теплоізолюючими елементами зовнішні конструкції - несучі колони, торцеві зони монолітних дисків перекриття, бетонні плити балконів, еркерів, лоджій, а також тришарові стінові секції, що змонтовані з двох поелементно армованих стінових модулів «Стімоль» і внутрішнього міжмодульного утеплювача, та утворені між секціями ненесучі міжсекційні стики, який відрізняється тим, що після виявлення пошкоджених фрагментів фасадної системи «Стімоль» здійснюють видалення зазначених фрагментів, при цьому, якщо виявляють пошкоджений внутрішній утеплювач, що займає всю ширину міжмодульного простору стінової секції, то видаляють відповідний фрагмент одного з модулів в зоні пошкодження за допомогою ручної дискової пилки, утворюючи необхідну пройму, виймають пошкоджений фрагмент утеплювача, засвердлюють отвори для арматурних випусків в торцях модуля, що виходять в утворену пройму, встановлюють новий армований з однієї сторони фрагмент утеплювача, придатного для торкретування, що за формою та розмірами відповідає видаленому фрагменту, зазначений фрагмент неармованою поверхнею наклеюють за допомогою будівельного клею на внутрішню поверхню модуля без пройми, а в отвори на торцях модуля у проймі встановлюють арматурні випуски, зв'язують зазначені випуски з арматурою фрагменту утеплювача і на армовану поверхню наносять торкрет-бетон, вирівнюючи його по поверхні стінової секції, до того ж у випадку, коли в міжмодульному просторі між утеплювачем та зовнішнім стіновим модулем утворюють вентильований або невентильований повітряний прошарок, то необхідну пройму роблять у внутрішньому стіновому модулі, виймають пошкоджений фрагмент утеплювача, по шаблону у зовнішньому модулі засвердлюють ненаскрізні отвори і встановлюють у них склопластикові або базальтопластикові дюбелі з подвійними фіксаторами, що визначають ширину повітряного прошарку та розташування нового фрагменту утеплювача у міжмодульному просторі, потім по тому ж шаблону роблять отвори у новому армованому фрагменті утеплювача, встановлюють зазначений фрагмент неармованою стороною на дюбелі з подвійними фіксаторами, утворюючи повітряний прошарок, закріплюють арматурні випуски в торці модуля у проймі, зв'язують арматуру фрагменту утеплювача з арматурними випусками модуля і на армовану поверхню фрагменту наносять торкрет-бетон, також вирівнюючи його по поверхні стінової секції, при цьому в обох випадках новий фрагмент утеплювача встановлюють так, щоб між ним і основним теплоізолюючим шаром не залишалися зазори, при необхідності утворені зазори заповнюють піногерметиком, а після торкретування на забетоновані поверхні нових фрагментів наносять штукатурку, крім того, якщо пошкоджені теплоізолюючі елементи, якими утеплені зовнішні конструкції, то зазначені елементи демонтують, поверхні відповідних зовнішніх конструкцій у місцях демонтажу вирівнюють розчином, по шаблону засвердлюють отвори у фасадній конструкції, потім по тому ж шаблону роблять отвори в новому елементі і встановлюють його на місце пошкодженого за допомогою будівельного клею та склопластикових або базальтопластикових дюбелів з широкою шляпкою-фіксатором, після чого герметизують стики між елементами піногерметиком, а поверхні встановлених теплоізолюючих елементів покривають корозійностійкою сіткою і наносять шар штукатурки, разом з тим, якщо необхідно замінити пошкоджену частину зовнішнього або внутрішнього модуля стінової секції, то у відповідному модулі видаляють пошкоджений фрагмент за допомогою ручної дискової пилки, утворюючи необхідну пройму, в торцях модуля у проймі роблять пази для бетонних шпонок, внутрішній простір пройми або повністю заповнюють армованим утеплювачем, або залишають повітряний прошарок між новим фрагментом і зовнішнім модулем, наносять торкрет-бетон на армовану поверхню фрагменту, утворюючи бетонні шпонки, вирівнюють торкрет-бетон по поверхні стінової секції і по досягненні бетоном необхідної міцності наносять штукатурку; а при необхідності ремонту ненесучого міжсекційного стику, заповненого армованим з двох сторін утеплювачем, на який нанесений торкрет-бетон, пошкоджений фрагмент зазначеного утеплювача видаляють, у торцях суміжних модулів виконують вертикальні пази на висоту пошкодження і на місце видаленого встановлюють новий армований фрагмент утеплювача, після чого наносять торкрет-бетон на армовані поверхні утеплювача, утворюючи вертикальні бетонні шпонки в пазах на торцях модулів, та покривають відновлені дільниці стиків штукатуркою, крім всього, застосовуючи спосіб ремонту фасадної системи "Стімоль", виконують локальний ремонт будь-яких пошкоджених фрагментів внутрішніх міжквартирних тришарових стінових секцій, одношарових перегородок та внутрішніх ненесучих міжсекційних стиків. 5 UA 70827 U 6 UA 70827 U 7 UA 70827 U 8 UA 70827 U 9 UA 70827 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
