Несучий металевий каркас фасадної системи

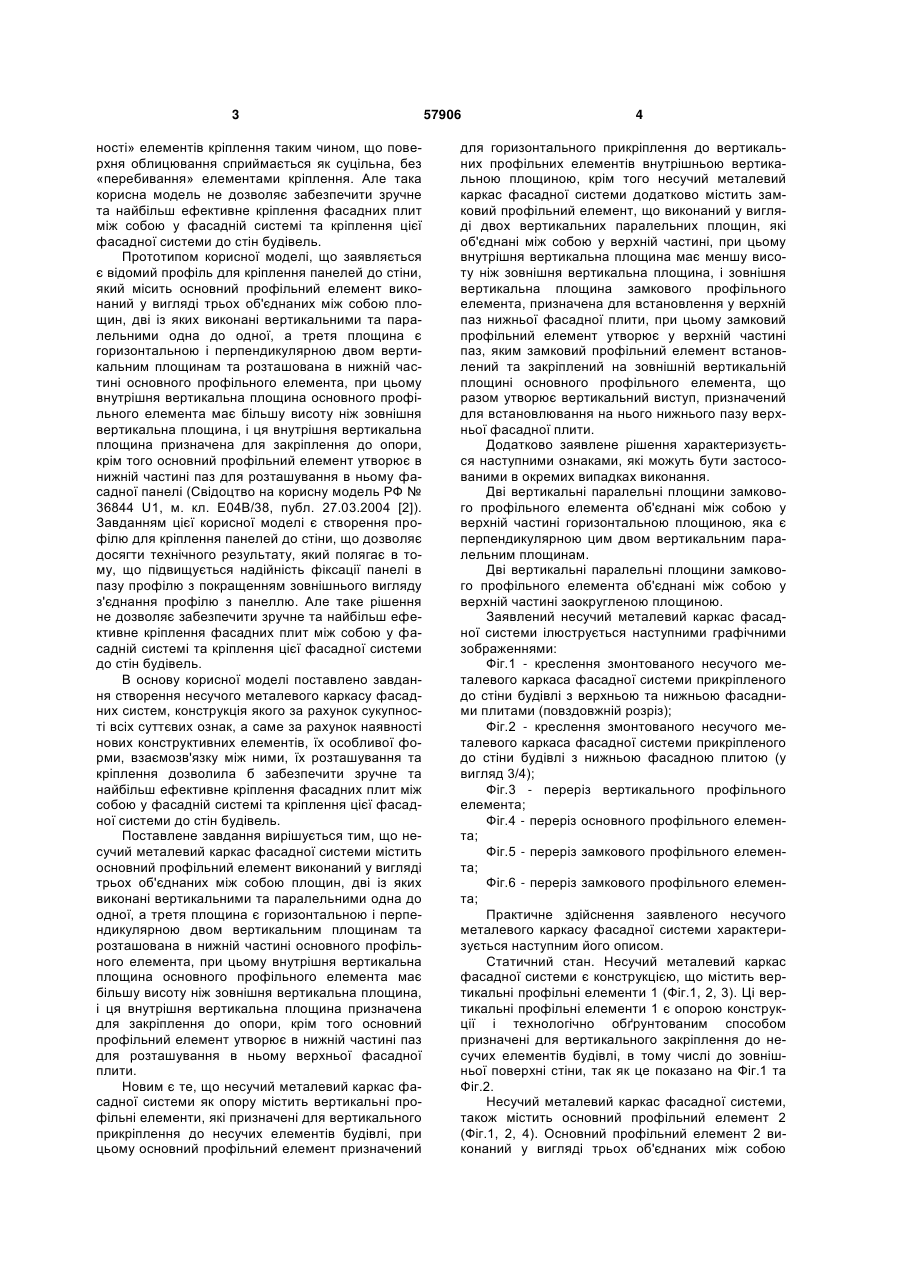

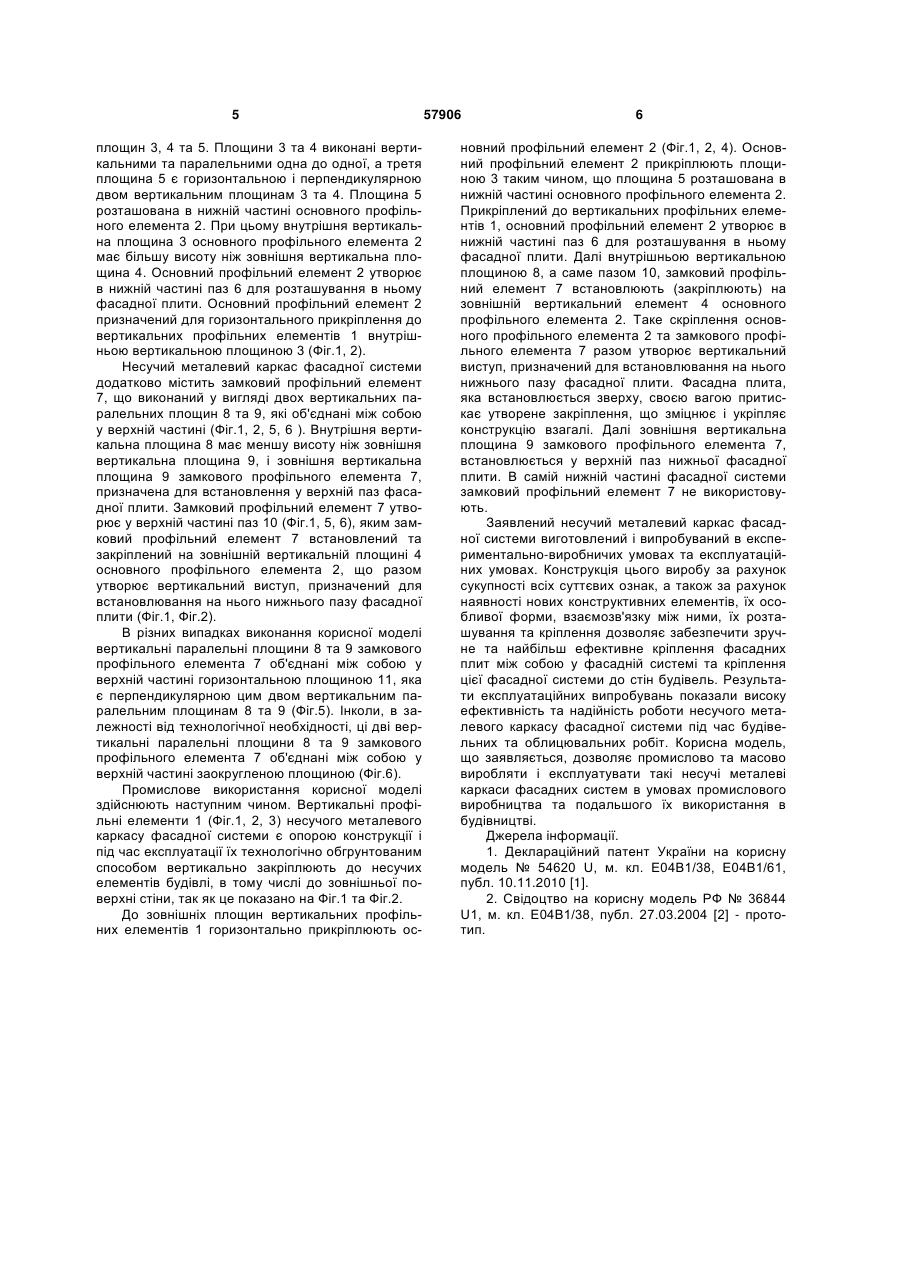

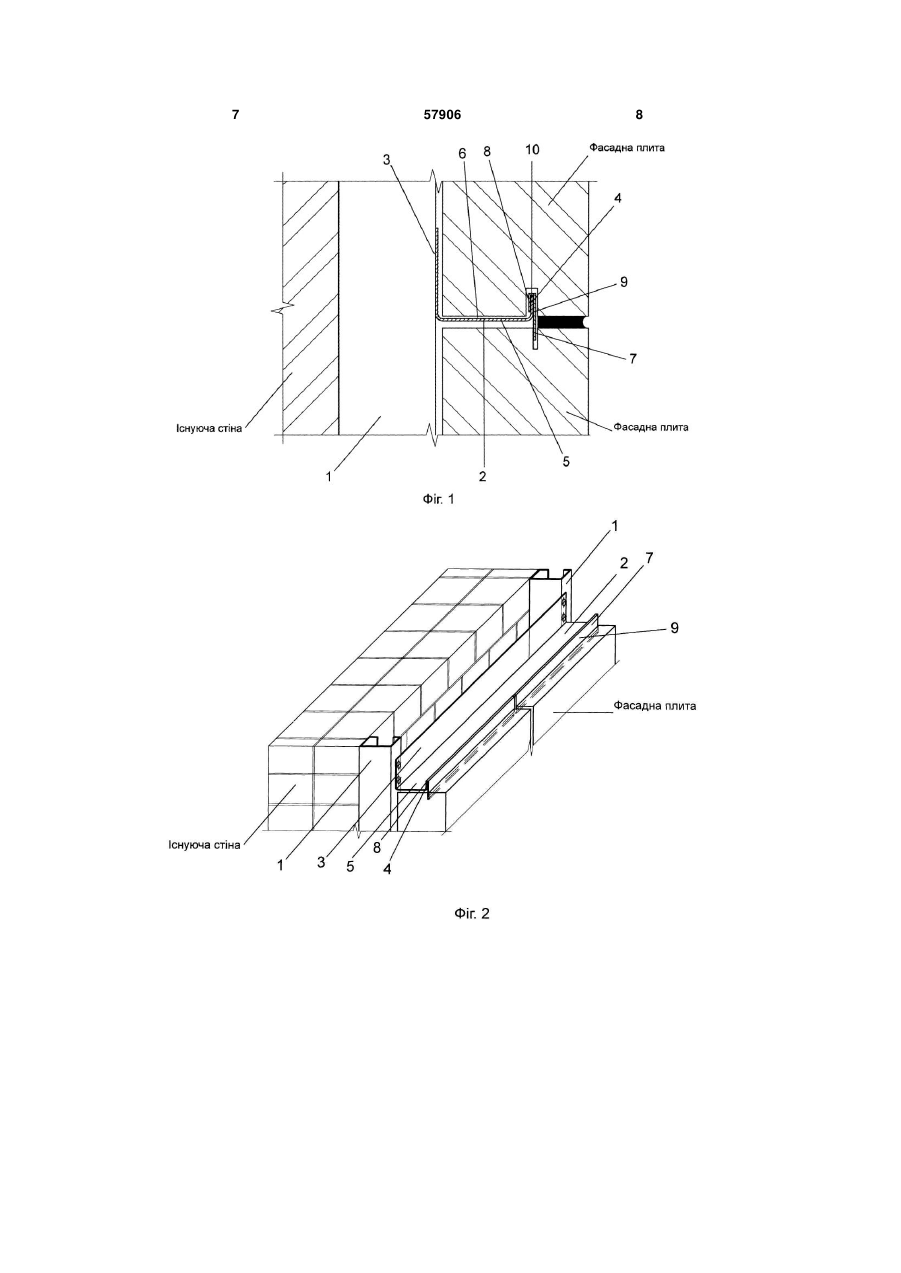

1. Несучий металевий каркас фасадної системи, який містить основний профільний елемент виконаний у вигляді трьох об'єднаних між собою площин, дві із яких виконані вертикальними та паралельними одна до одної, а третя площина є горизонтальною і перпендикулярною двом вертикальним площинам та розташована в нижній частині основного профільного елемента, при цьому внутрішня вертикальна площина основного профільного елемента має більшу висоту, ніж зовнішня вертикальна площина, і ця внутрішня вертикальна площина призначена для закріплення до опори, крім того основний профільний елемент утворює в нижній частині паз для розташування в ньому верхньої фасадної плити, який відрізняється тим, що несучий металевий каркас фасадної системи як опору містить вертикальні профільні елементи, які призначені для вертикального прикріплення до несучих елементів будівлі, при цьому основний профільний елемент призначений для горизонта U 2 57906 1 3 ності» елементів кріплення таким чином, що поверхня облицювання сприймається як суцільна, без «перебивання» елементами кріплення. Але така корисна модель не дозволяє забезпечити зручне та найбільш ефективне кріплення фасадних плит між собою у фасадній системі та кріплення цієї фасадної системи до стін будівель. Прототипом корисної моделі, що заявляється є відомий профіль для кріплення панелей до стіни, який місить основний профільний елемент виконаний у вигляді трьох об'єднаних між собою площин, дві із яких виконані вертикальними та паралельними одна до одної, а третя площина є горизонтальною і перпендикулярною двом вертикальним площинам та розташована в нижній частині основного профільного елемента, при цьому внутрішня вертикальна площина основного профільного елемента має більшу висоту ніж зовнішня вертикальна площина, і ця внутрішня вертикальна площина призначена для закріплення до опори, крім того основний профільний елемент утворює в нижній частині паз для розташування в ньому фасадної панелі (Свідоцтво на корисну модель РФ № 36844 U1, м. кл. Е04В/38, публ. 27.03.2004 [2]). Завданням цієї корисної моделі є створення профілю для кріплення панелей до стіни, що дозволяє досягти технічного результату, який полягає в тому, що підвищується надійність фіксації панелі в пазу профілю з покращенням зовнішнього вигляду з'єднання профілю з панеллю. Але таке рішення не дозволяє забезпечити зручне та найбільш ефективне кріплення фасадних плит між собою у фасадній системі та кріплення цієї фасадної системи до стін будівель. В основу корисної моделі поставлено завдання створення несучого металевого каркасу фасадних систем, конструкція якого за рахунок сукупності всіх суттєвих ознак, а саме за рахунок наявності нових конструктивних елементів, їх особливої форми, взаємозв'язку між ними, їх розташування та кріплення дозволила б забезпечити зручне та найбільш ефективне кріплення фасадних плит між собою у фасадній системі та кріплення цієї фасадної системи до стін будівель. Поставлене завдання вирішується тим, що несучий металевий каркас фасадної системи містить основний профільний елемент виконаний у вигляді трьох об'єднаних між собою площин, дві із яких виконані вертикальними та паралельними одна до одної, а третя площина є горизонтальною і перпендикулярною двом вертикальним площинам та розташована в нижній частині основного профільного елемента, при цьому внутрішня вертикальна площина основного профільного елемента має більшу висоту ніж зовнішня вертикальна площина, і ця внутрішня вертикальна площина призначена для закріплення до опори, крім того основний профільний елемент утворює в нижній частині паз для розташування в ньому верхньої фасадної плити. Новим є те, що несучий металевий каркас фасадної системи як опору містить вертикальні профільні елементи, які призначені для вертикального прикріплення до несучих елементів будівлі, при цьому основний профільний елемент призначений 57906 4 для горизонтального прикріплення до вертикальних профільних елементів внутрішньою вертикальною площиною, крім того несучий металевий каркас фасадної системи додатково містить замковий профільний елемент, що виконаний у вигляді двох вертикальних паралельних площин, які об'єднані між собою у верхній частині, при цьому внутрішня вертикальна площина має меншу висоту ніж зовнішня вертикальна площина, і зовнішня вертикальна площина замкового профільного елемента, призначена для встановлення у верхній паз нижньої фасадної плити, при цьому замковий профільний елемент утворює у верхній частині паз, яким замковий профільний елемент встановлений та закріплений на зовнішній вертикальній площині основного профільного елемента, що разом утворює вертикальний виступ, призначений для встановлювання на нього нижнього пазу верхньої фасадної плити. Додатково заявлене рішення характеризується наступними ознаками, які можуть бути застосованими в окремих випадках виконання. Дві вертикальні паралельні площини замкового профільного елемента об'єднані між собою у верхній частині горизонтальною площиною, яка є перпендикулярною цим двом вертикальним паралельним площинам. Дві вертикальні паралельні площини замкового профільного елемента об'єднані між собою у верхній частині заокругленою площиною. Заявлений несучий металевий каркас фасадної системи ілюструється наступними графічними зображеннями: Фіг.1 - креслення змонтованого несучого металевого каркаса фасадної системи прикріпленого до стіни будівлі з верхньою та нижньою фасадними плитами (повздовжній розріз); Фіг.2 - креслення змонтованого несучого металевого каркаса фасадної системи прикріпленого до стіни будівлі з нижньою фасадною плитою (у вигляд 3/4); Фіг.3 - переріз вертикального профільного елемента; Фіг.4 - переріз основного профільного елемента; Фіг.5 - переріз замкового профільного елемента; Фіг.6 - переріз замкового профільного елемента; Практичне здійснення заявленого несучого металевого каркасу фасадної системи характеризується наступним його описом. Статичний стан. Несучий металевий каркас фасадної системи є конструкцією, що містить вертикальні профільні елементи 1 (Фіг.1, 2, 3). Ці вертикальні профільні елементи 1 є опорою конструкції і технологічно обґрунтованим способом призначені для вертикального закріплення до несучих елементів будівлі, в тому числі до зовнішньої поверхні стіни, так як це показано на Фіг.1 та Фіг.2. Несучий металевий каркас фасадної системи, також містить основний профільний елемент 2 (Фіг.1, 2, 4). Основний профільний елемент 2 виконаний у вигляді трьох об'єднаних між собою 5 площин 3, 4 та 5. Площини 3 та 4 виконані вертикальними та паралельними одна до одної, а третя площина 5 є горизонтальною і перпендикулярною двом вертикальним площинам 3 та 4. Площина 5 розташована в нижній частині основного профільного елемента 2. При цьому внутрішня вертикальна площина 3 основного профільного елемента 2 має більшу висоту ніж зовнішня вертикальна площина 4. Основний профільний елемент 2 утворює в нижній частині паз 6 для розташування в ньому фасадної плити. Основний профільний елемент 2 призначений для горизонтального прикріплення до вертикальних профільних елементів 1 внутрішньою вертикальною площиною 3 (Фіг.1, 2). Несучий металевий каркас фасадної системи додатково містить замковий профільний елемент 7, що виконаний у вигляді двох вертикальних паралельних площин 8 та 9, які об'єднані між собою у верхній частині (Фіг.1, 2, 5, 6 ). Внутрішня вертикальна площина 8 має меншу висоту ніж зовнішня вертикальна площина 9, і зовнішня вертикальна площина 9 замкового профільного елемента 7, призначена для встановлення у верхній паз фасадної плити. Замковий профільний елемент 7 утворює у верхній частині паз 10 (Фіг.1, 5, 6), яким замковий профільний елемент 7 встановлений та закріплений на зовнішній вертикальній площині 4 основного профільного елемента 2, що разом утворює вертикальний виступ, призначений для встановлювання на нього нижнього пазу фасадної плити (Фіг.1, Фіг.2). В різних випадках виконання корисної моделі вертикальні паралельні площини 8 та 9 замкового профільного елемента 7 об'єднані між собою у верхній частині горизонтальною площиною 11, яка є перпендикулярною цим двом вертикальним паралельним площинам 8 та 9 (Фіг.5). Інколи, в залежності від технологічної необхідності, ці дві вертикальні паралельні площини 8 та 9 замкового профільного елемента 7 об'єднані між собою у верхній частині заокругленою площиною (Фіг.6). Промислове використання корисної моделі здійснюють наступним чином. Вертикальні профільні елементи 1 (Фіг.1, 2, 3) несучого металевого каркасу фасадної системи є опорою конструкції і під час експлуатації їх технологічно обгрунтованим способом вертикально закріплюють до несучих елементів будівлі, в тому числі до зовнішньої поверхні стіни, так як це показано на Фіг.1 та Фіг.2. До зовнішніх площин вертикальних профільних елементів 1 горизонтально прикріплюють ос 57906 6 новний профільний елемент 2 (Фіг.1, 2, 4). Основний профільний елемент 2 прикріплюють площиною 3 таким чином, що площина 5 розташована в нижній частині основного профільного елемента 2. Прикріплений до вертикальних профільних елементів 1, основний профільний елемент 2 утворює в нижній частині паз 6 для розташування в ньому фасадної плити. Далі внутрішньою вертикальною площиною 8, а саме пазом 10, замковий профільний елемент 7 встановлюють (закріплюють) на зовнішній вертикальний елемент 4 основного профільного елемента 2. Таке скріплення основного профільного елемента 2 та замкового профільного елемента 7 разом утворює вертикальний виступ, призначений для встановлювання на нього нижнього пазу фасадної плити. Фасадна плита, яка встановлюється зверху, своєю вагою притискає утворене закріплення, що зміцнює і укріпляє конструкцію взагалі. Далі зовнішня вертикальна площина 9 замкового профільного елемента 7, встановлюється у верхній паз нижньої фасадної плити. В самій нижній частині фасадної системи замковий профільний елемент 7 не використовують. Заявлений несучий металевий каркас фасадної системи виготовлений і випробуваний в експериментально-виробничих умовах та експлуатаційних умовах. Конструкція цього виробу за рахунок сукупності всіх суттєвих ознак, а також за рахунок наявності нових конструктивних елементів, їх особливої форми, взаємозв'язку між ними, їх розташування та кріплення дозволяє забезпечити зручне та найбільш ефективне кріплення фасадних плит між собою у фасадній системі та кріплення цієї фасадної системи до стін будівель. Результати експлуатаційних випробувань показали високу ефективність та надійність роботи несучого металевого каркасу фасадної системи під час будівельних та облицювальних робіт. Корисна модель, що заявляється, дозволяє промислово та масово виробляти і експлуатувати такі несучі металеві каркаси фасадних систем в умовах промислового виробництва та подальшого їх використання в будівництві. Джерела інформації. 1. Деклараційний патент України на корисну модель № 54620 U, м. кл. Е04В1/38, Е04В1/61, публ. 10.11.2010 [1]. 2. Свідоцтво на корисну модель РФ № 36844 U1, м. кл. Е04В1/38, публ. 27.03.2004 [2] - прототип. 7 57906 8 9 Комп’ютерна верстка Л.Литвиненко 57906 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
