Зовнішній фільтр

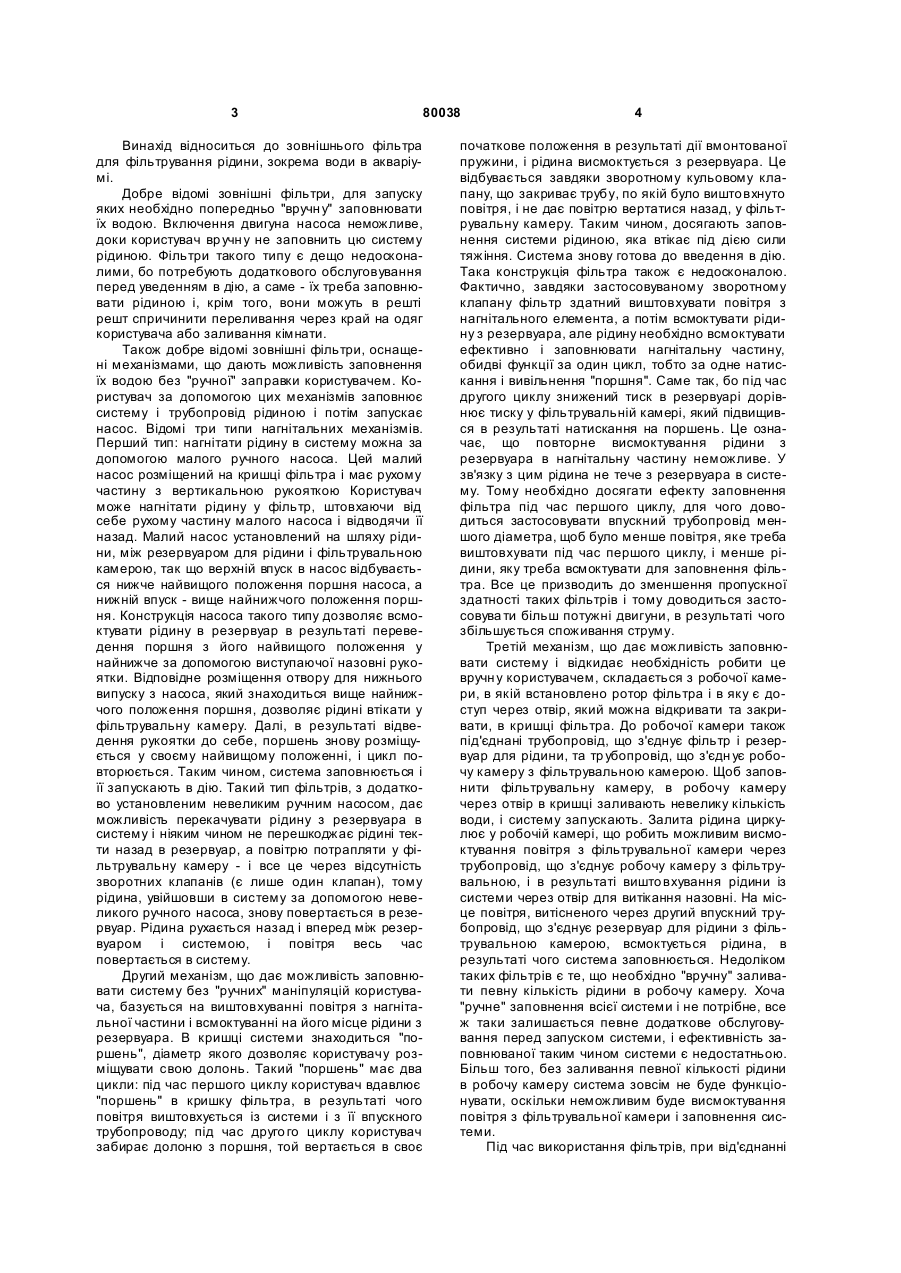

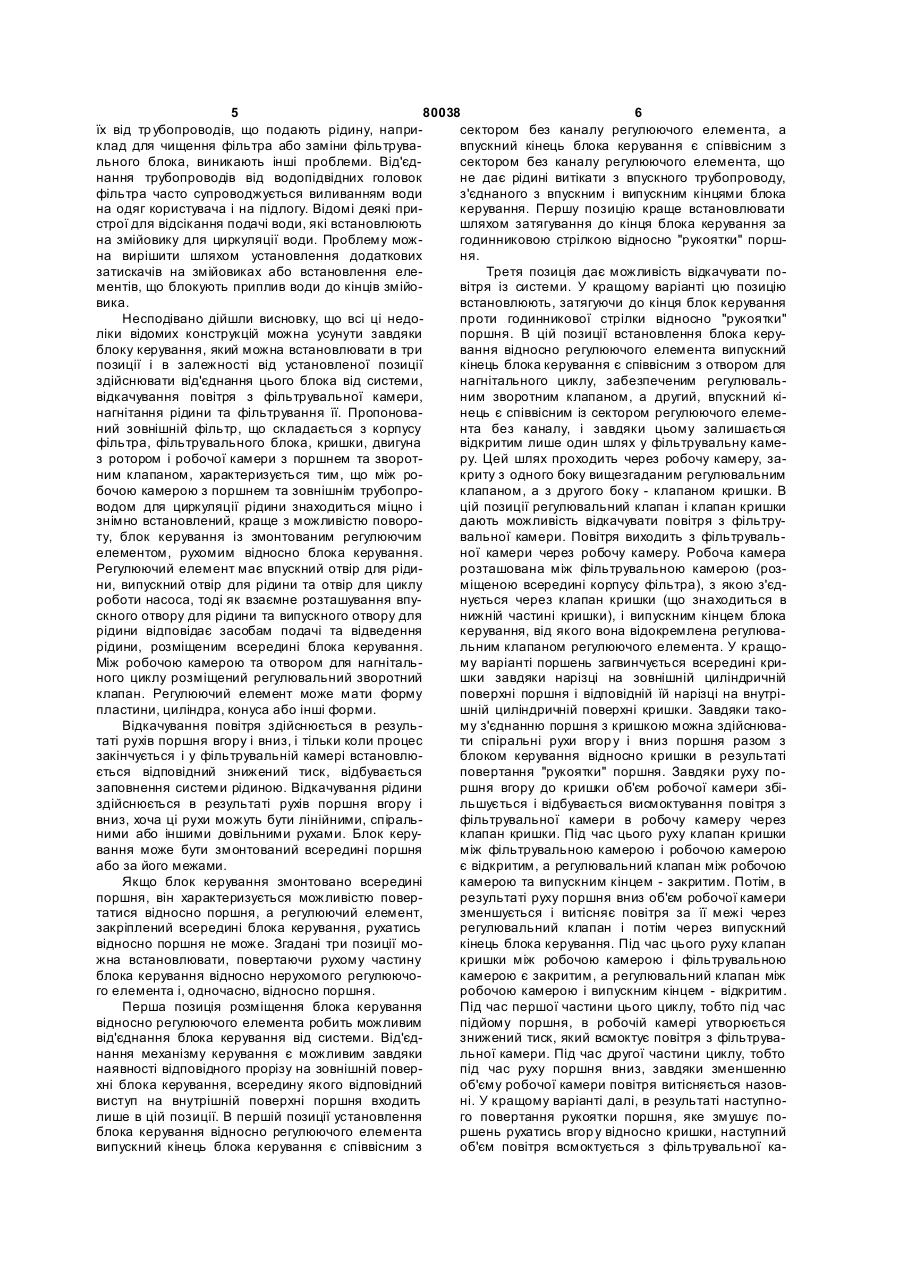

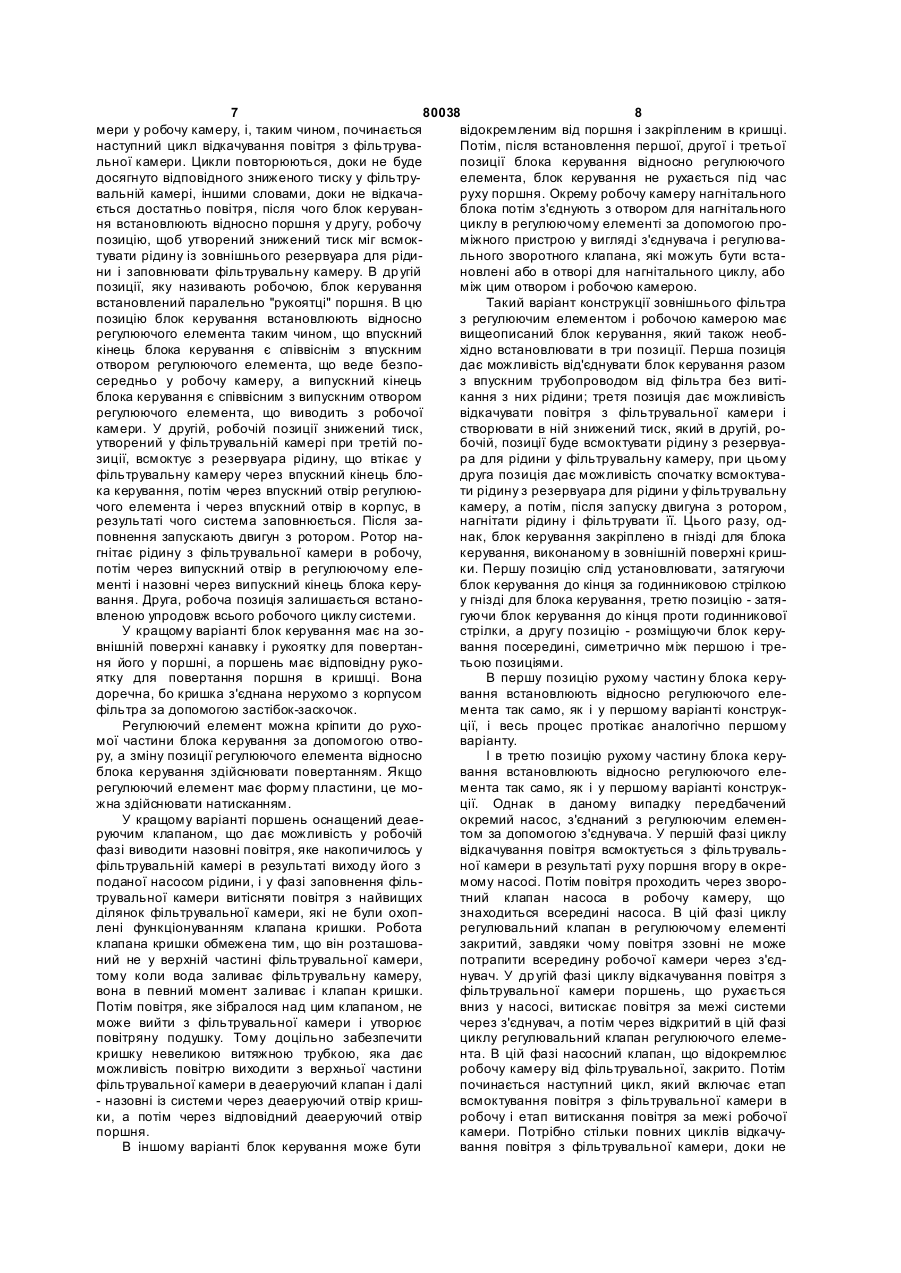

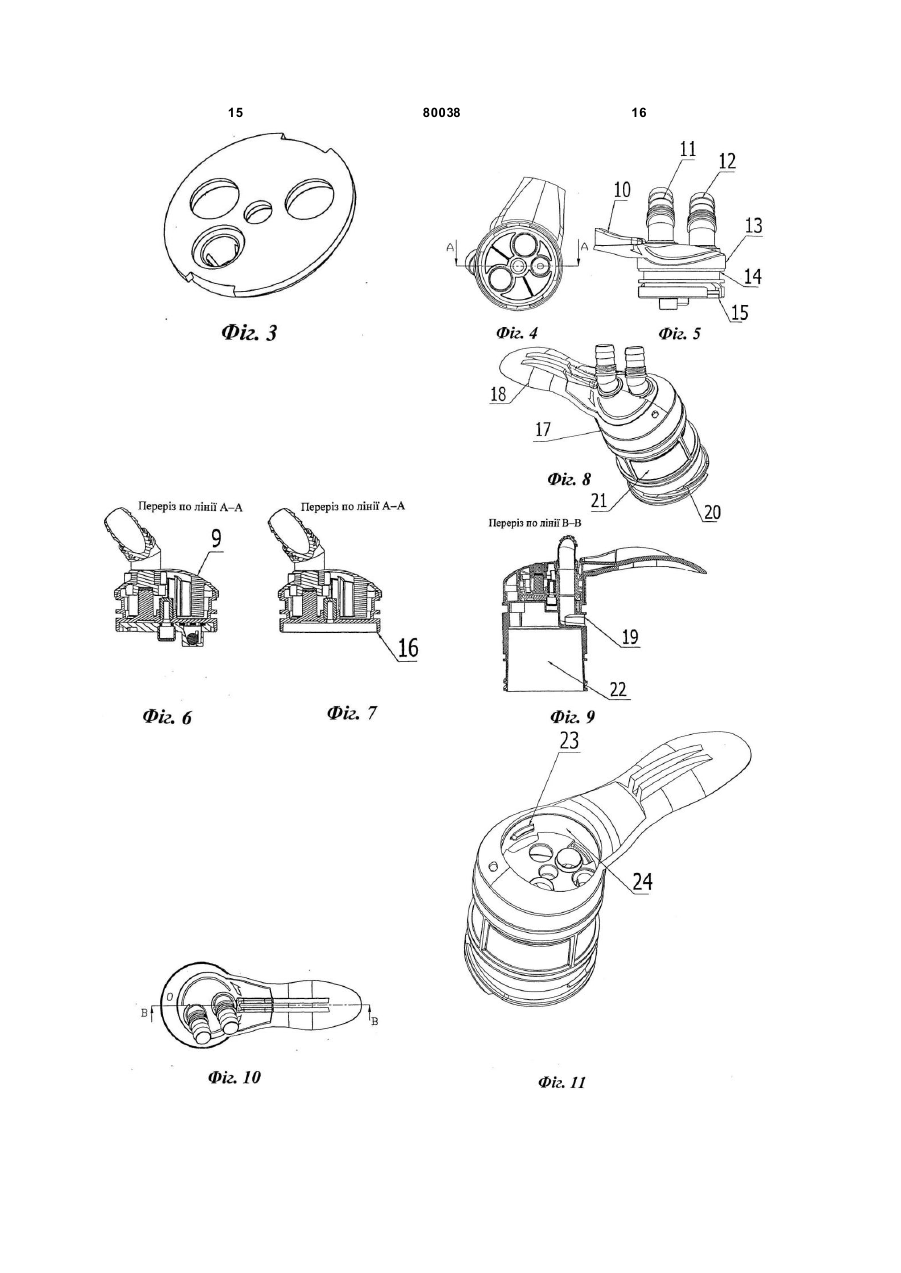

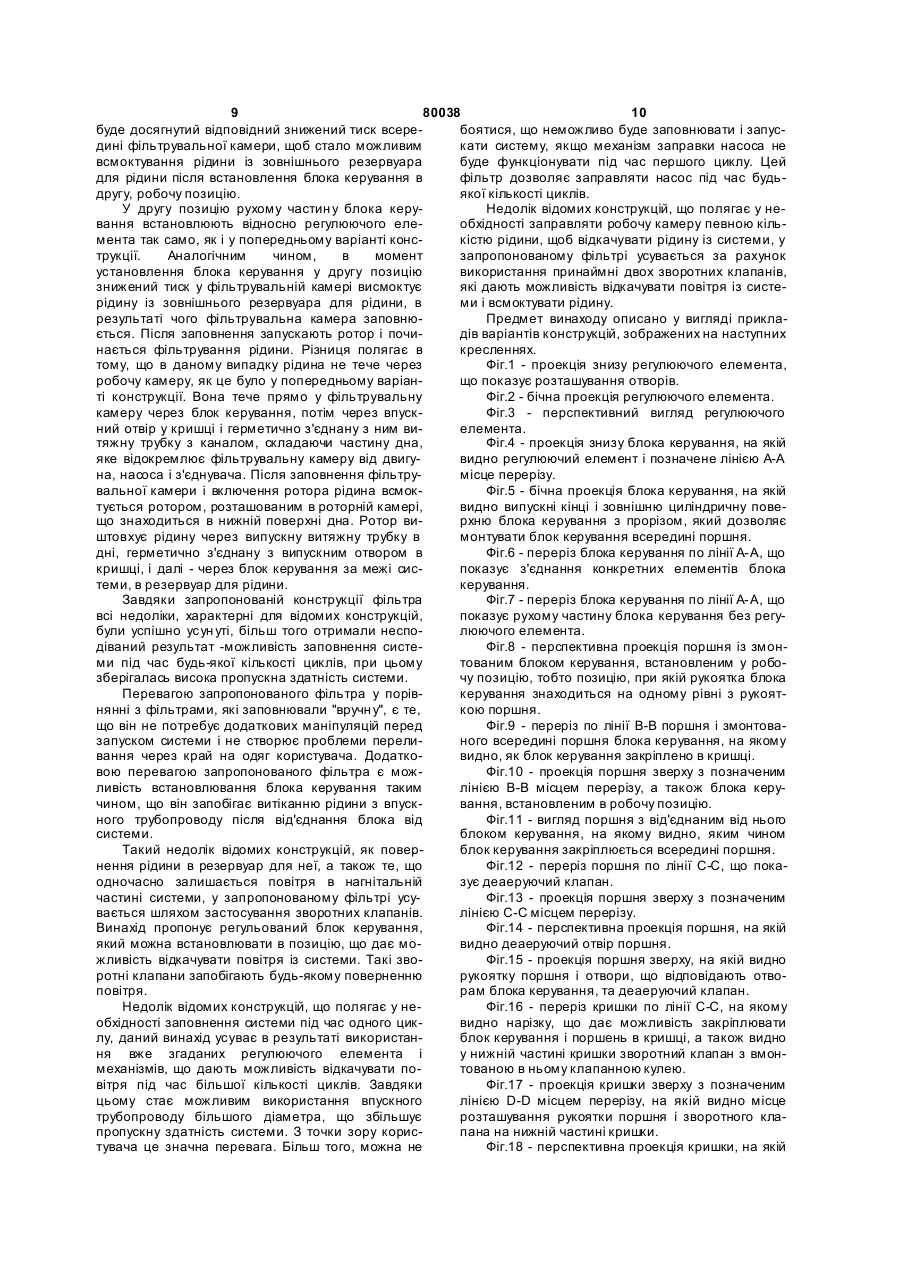

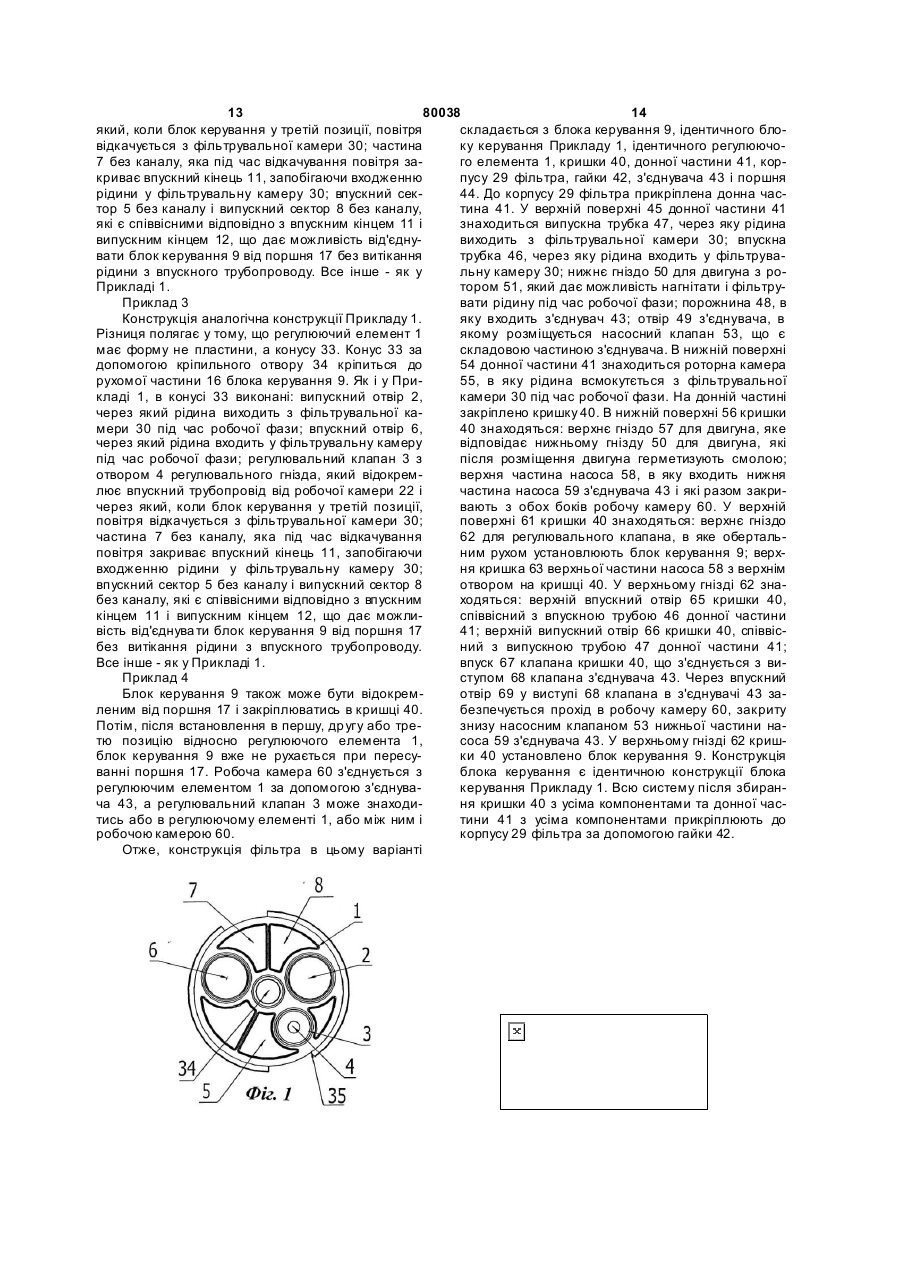

1. Зовнішній фільтр, що складається з корпусу фільтра, фільтрувального блока, закріпленої на корпусі кришки, двигуна з ротором та робочої камери з поршнем та зворотним клапаном, який відрізняється тим, що між робочою камерою (22) з поршнем (17) та впускним трубопроводом для циркуляції рідини знаходиться міцно і знімно закріплений, краще з можливістю повороту, блок керування (9) з регулюючим елементом (1), який змонтований рухомо відносно блока керування (9) і який має отвір (6) для впуску рідини, отвір (2) для випуску рідини і отвір (4) для циклу роботи насоса, при цьому розташування отвору (6) для впуску рідини і отвору (2) для випуску рідини взаємно відповідає впускному кінцю (11) і випускному кінцю (12) для розподілу рідини, розміщених в блоці керування (9), а між робочою камерою (22) та отвором (4) для нагнітального циклу знаходиться регулювальний клапан (3). 2. Фільтр за п. 1, який відрізняється тим, що регулювальний клапан (3) знаходиться в отворі (4) для нагнітального циклу. 3. Фільтр за п. 1, який відрізняється тим, що блок керування (9) установлений з можливістю повороту у поршні (17). 2 (19) 1 3 80038 Винахід відноситься до зовнішнього фільтра для фільтрування рідини, зокрема води в акваріумі. Добре відомі зовнішні фільтри, для запуску яких необхідно попередньо "вручн у" заповнювати їх водою. Включення двигуна насоса неможливе, доки користувач вр учн у не заповнить цю систему рідиною. Фільтри такого типу є дещо недосконалими, бо потребують додаткового обслуговування перед уведенням в дію, а саме - їх треба заповнювати рідиною і, крім того, вони можуть в решті решт спричинити переливання через край на одяг користувача або заливання кімнати. Також добре відомі зовнішні фільтри, оснащені механізмами, що дають можливість заповнення їх водою без "ручної" заправки користувачем. Користувач за допомогою цих механізмів заповнює систему і трубопровід рідиною і потім запускає насос. Відомі три типи нагнітальних механізмів. Перший тип: нагнітати рідину в систему можна за допомогою малого ручного насоса. Цей малий насос розміщений на кришці фільтра і має рухому частину з вертикальною рукояткою Користувач може нагнітати рідину у фільтр, штовхаючи від себе рухому частину малого насоса і відводячи її назад. Малий насос установлений на шляху рідини, між резервуаром для рідини і фільтрувальною камерою, так що верхній впуск в насос відбувається нижче найвищого положення поршня насоса, а нижній впуск - вище найнижчого положення поршня. Конструкція насоса такого типу дозволяє всмоктувати рідину в резервуар в результаті переведення поршня з його найвищого положення у найнижче за допомогою виступаючої назовні рукоятки. Відповідне розміщення отвору для нижнього випуску з насоса, який знаходиться вище найнижчого положення поршня, дозволяє рідині втікати у фільтрувальну камеру. Далі, в результаті відведення рукоятки до себе, поршень знову розміщується у своєму найвищому положенні, і цикл повторюється. Таким чином, система заповнюється і її запускають в дію. Такий тип фільтрів, з додатково установленим невеликим ручним насосом, дає можливість перекачувати рідину з резервуара в систему і ніяким чином не перешкоджає рідині текти назад в резервуар, а повітрю потрапляти у фільтрувальну камеру - і все це через відсутність зворотних клапанів (є лише один клапан), тому рідина, увійшовши в систему за допомогою невеликого ручного насоса, знову повертається в резервуар. Рідина рухається назад і вперед між резервуаром і системою, і повітря весь час повертається в систему. Другий механізм, що дає можливість заповнювати систему без "ручних" маніпуляцій користувача, базується на виштовхуванні повітря з нагнітальної частини і всмоктуванні на його місце рідини з резервуара. В кришці системи знаходиться "поршень", діаметр якого дозволяє користувачу розміщувати свою долонь. Такий "поршень" має два цикли: під час першого циклу користувач вдавлює "поршень" в кришку фільтра, в результаті чого повітря виштовхується із системи і з її впускного трубопроводу; під час друго го циклу користувач забирає долоню з поршня, той вертається в своє 4 початкове положення в результаті дії вмонтованої пружини, і рідина висмоктується з резервуара. Це відбувається завдяки зворотному кульовому клапану, що закриває трубу, по якій було виштовхнуто повітря, і не дає повітрю вертатися назад, у фільтрувальну камеру. Таким чином, досягають заповнення системи рідиною, яка втікає під дією сили тяжіння. Система знову готова до введення в дію. Така конструкція фільтра також є недосконалою. Фактично, завдяки застосовуваному зворотному клапану фільтр здатний виштовхувати повітря з нагнітального елемента, а потім всмоктувати рідину з резервуара, але рідину необхідно всмоктувати ефективно і заповнювати нагнітальну частину, обидві функції за один цикл, тобто за одне натискання і вивільнення "поршня". Саме так, бо під час другого циклу знижений тиск в резервуарі дорівнює тиску у фільтрувальній камері, який підвищився в результаті натискання на поршень. Це означає, що повторне висмоктування рідини з резервуара в нагнітальну частину неможливе. У зв'язку з цим рідина не тече з резервуара в систему. Тому необхідно досягати ефекту заповнення фільтра під час першого циклу, для чого доводиться застосовувати впускний трубопровід меншого діаметра, щоб було менше повітря, яке треба виштовхувати під час першого циклу, і менше рідини, яку треба всмоктувати для заповнення фільтра. Все це призводить до зменшення пропускної здатності таких фільтрів і тому доводиться застосовува ти більш потужні двигуни, в результаті чого збільшується споживання струму. Третій механізм, що дає можливість заповнювати систему і відкидає необхідність робити це вручн у користувачем, складається з робочої камери, в якій встановлено ротор фільтра і в яку є доступ через отвір, який можна відкривати та закривати, в кришці фільтра. До робочої камери також під'єднані трубопровід, що з'єднує фільтр і резервуар для рідини, та тр убопровід, що з'єдн ує робочу камеру з фільтрувальною камерою. Щоб заповнити фільтрувальну камеру, в робочу камеру через отвір в кришці заливають невелику кількість води, і систему запускають. Залита рідина циркулює у робочій камері, що робить можливим висмоктування повітря з фільтрувальної камери через трубопровід, що з'єднує робочу камеру з фільтрувальною, і в результаті вишто вхування рідини із системи через отвір для витікання назовні. На місце повітря, витісненого через другий впускний трубопровід, що з'єднує резервуар для рідини з фільтрувальною камерою, всмоктується рідина, в результаті чого система заповнюється. Недоліком таких фільтрів є те, що необхідно "вручну" заливати певну кількість рідини в робочу камеру. Хоча "ручне" заповнення всієї системи і не потрібне, все ж таки залишається певне додаткове обслуговування перед запуском системи, і ефективність заповнюваної таким чином системи є недостатньою. Більш того, без заливання певної кількості рідини в робочу камеру система зовсім не буде функціонувати, оскільки неможливим буде висмоктування повітря з фільтрувальної камери і заповнення системи. Під час використання фільтрів, при від'єднанні 5 80038 6 їх від тр убопроводів, що подають рідину, наприсектором без каналу регулюючого елемента, а клад для чищення фільтра або заміни фільтрувавпускний кінець блока керування є співвісним з льного блока, виникають інші проблеми. Від'єдсектором без каналу регулюючого елемента, що нання трубопроводів від водопідвідних головок не дає рідині витікати з впускного трубопроводу, фільтра часто супроводжується виливанням води з'єднаного з впускним і випускним кінцями блока на одяг користувача і на підлогу. Відомі деякі прикерування. Першу позицію краще встановлювати строї для відсікання подачі води, які встановлюють шляхом затягування до кінця блока керування за на змійовику для циркуляції води. Проблему можгодинниковою стрілкою відносно "рукоятки" поршна вирішити шляхом установлення додаткових ня. затискачів на змійовиках або встановлення елеТретя позиція дає можливість відкачувати поментів, що блокують приплив води до кінців змійовітря із системи. У кращому варіанті цю позицію вика. встановлюють, затягуючи до кінця блок керування Несподівано дійшли висновку, що всі ці недопроти годинникової стрілки відносно "рукоятки" ліки відомих конструкцій можна усунути завдяки поршня. В цій позиції встановлення блока керублоку керування, який можна встановлювати в три вання відносно регулюючого елемента випускний позиції і в залежності від установленої позиції кінець блока керування є співвісним з отвором для здійснювати від'єднання цього блока від системи, нагнітального циклу, забезпеченим регулювальвідкачування повітря з фільтрувальної камери, ним зворотним клапаном, а другий, впускний кінагнітання рідини та фільтрування її. Пропонованець є співвісним із сектором регулюючого елемений зовнішній фільтр, що складається з корпусу нта без каналу, і завдяки цьому залишається фільтра, фільтрувального блока, кришки, двигуна відкритим лише один шлях у фільтрувальну камез ротором і робочої камери з поршнем та зворотру. Цей шлях проходить через робочу камеру, заним клапаном, характеризується тим, що між рокриту з одного боку вищезгаданим регулювальним бочою камерою з поршнем та зовнішнім трубопроклапаном, а з другого боку - клапаном кришки. В водом для циркуляції рідини знаходиться міцно і цій позиції регулювальний клапан і клапан кришки знімно встановлений, краще з можливістю повородають можливість відкачувати повітря з фільтруту, блок керування із змонтованим регулюючим вальної камери. Повітря виходить з фільтрувальелементом, рухомим відносно блока керування. ної камери через робочу камеру. Робоча камера Регулюючий елемент має впускний отвір для рідирозташована між фільтрувальною камерою (розни, випускний отвір для рідини та отвір для циклу міщеною всередині корпусу фільтра), з якою з'єдроботи насоса, тоді як взаємне розташування впунується через клапан кришки (що знаходиться в скного отвору для рідини та випускного отвору для нижній частині кришки), і випускним кінцем блока рідини відповідає засобам подачі та відведення керування, від якого вона відокремлена регулюварідини, розміщеним всередині блока керування. льним клапаном регулюючого елемента. У кращоМіж робочою камерою та отвором для нагнітальму варіанті поршень загвинчується всередині криного циклу розміщений регулювальний зворотний шки завдяки нарізці на зовнішній циліндричній клапан. Регулюючий елемент може мати форму поверхні поршня і відповідній їй нарізці на внутріпластини, циліндра, конуса або інші форми. шній циліндричній поверхні кришки. Завдяки такоВідкачування повітря здійснюється в резульму з'єднанню поршня з кришкою можна здійснювататі рухів поршня вгору і вниз, і тільки коли процес ти спіральні рухи вгор у і вниз поршня разом з закінчується і у фільтрувальній камері встановлюблоком керування відносно кришки в результаті ється відповідний знижений тиск, відбувається повертання "рукоятки" поршня. Завдяки руху позаповнення системи рідиною. Відкачування рідини ршня вгору до кришки об'єм робочої камери збіздійснюється в результаті рухів поршня вгору і льшується і відбувається висмоктування повітря з вниз, хоча ці рухи можуть бути лінійними, спіральфільтрувальної камери в робочу камеру через ними або іншими довільними рухами. Блок керуклапан кришки. Під час цього руху клапан кришки вання може бути змонтований всередині поршня між фільтрувальною камерою і робочою камерою або за його межами. є відкритим, а регулювальний клапан між робочою Якщо блок керування змонтовано всередині камерою та випускним кінцем - закритим. Потім, в поршня, він характеризується можливістю поверрезультаті руху поршня вниз об'єм робочої камери татися відносно поршня, а регулюючий елемент, зменшується і витісняє повітря за її межі через закріплений всередині блока керування, рухатись регулювальний клапан і потім через випускний відносно поршня не може. Згадані три позиції мокінець блока керування. Під час цього руху клапан жна встановлювати, повертаючи рухому частину кришки між робочою камерою і фільтрувальною блока керування відносно нерухомого регулюючокамерою є закритим, а регулювальний клапан між го елемента і, одночасно, відносно поршня. робочою камерою і випускним кінцем - відкритим. Перша позиція розміщення блока керування Під час першої частини цього циклу, тобто під час відносно регулюючого елемента робить можливим підйому поршня, в робочій камері утворюється від'єднання блока керування від системи. Від'єдзнижений тиск, який всмоктує повітря з фільтруванання механізму керування є можливим завдяки льної камери. Під час другої частини циклу, тобто наявності відповідного прорізу на зовнішній поверпід час руху поршня вниз, завдяки зменшенню хні блока керування, всередину якого відповідний об'єму робочої камери повітря витісняється назоввиступ на внутрішній поверхні поршня входить ні. У кращому варіанті далі, в результаті наступнолише в цій позиції. В першій позиції установлення го повертання рукоятки поршня, яке змушує поблока керування відносно регулюючого елемента ршень рухатись вгор у відносно кришки, наступний випускний кінець блока керування є співвісним з об'єм повітря всмоктується з фільтрувальної ка 7 80038 8 мери у робочу камеру, і, таким чином, починається відокремленим від поршня і закріпленим в кришці. наступний цикл відкачування повітря з фільтруваПотім, після встановлення першої, другої і третьої льної камери. Цикли повторюються, доки не будепозиції блока керування відносно регулюючого досягнуто відповідного зниженого тиску у фільтруелемента, блок керування не рухається під час вальній камері, іншими словами, доки не відкачаруху поршня. Окрему робочу камеру нагнітального ється достатньо повітря, після чого блок керуванблока потім з'єднують з отвором для нагнітального ня встановлюють відносно поршня у другу, робочу циклу в регулюючому елементі за допомогою пропозицію, щоб утворений знижений тиск міг всмокміжного пристрою у вигляді з'єднувача і регулюватувати рідину із зовнішнього резервуара для рідильного зворотного клапана, які можуть бути встани і заповнювати фільтрувальну камеру. В др угій новлені або в отворі для нагнітального циклу, або позиції, яку називають робочою, блок керування між цим отвором і робочою камерою. встановлений паралельно "рукоятці" поршня. В цю Такий варіант конструкції зовнішнього фільтра позицію блок керування встановлюють відносно з регулюючим елементом і робочою камерою має регулюючого елемента таким чином, що впускний вищеописаний блок керування, який також необкінець блока керування є співвіснім з впускним хідно встановлювати в три позиції. Перша позиція отвором регулюючого елемента, що веде безподає можливість від'єднувати блок керування разом середньо у робочу камеру, а випускний кінець з впускним трубопроводом від фільтра без витіблока керування є співвісним з випускним отвором кання з них рідини; третя позиція дає можливість регулюючого елемента, що виводить з робочої відкачувати повітря з фільтрувальної камери і камери. У другій, робочій позиції знижений тиск, створювати в ній знижений тиск, який в другій, роутворений у фільтрувальній камері при третій побочій, позиції буде всмоктувати рідину з резервуазиції, всмоктує з резервуара рідину, що втікає у ра для рідини у фільтрувальну камеру, при цьому фільтрувальну камеру через впускний кінець блодруга позиція дає можливість спочатку всмоктувака керування, потім через впускний отвір регулююти рідину з резервуара для рідини у фільтрувальну чого елемента і через впускний отвір в корпус, в камеру, а потім, після запуску двигуна з ротором, результаті чого система заповнюється. Після занагнітати рідину і фільтрувати її. Цього разу, одповнення запускають двигун з ротором. Ротор нанак, блок керування закріплено в гнізді для блока гнітає рідину з фільтрувальної камери в робочу, керування, виконаному в зовнішній поверхні кришпотім через випускний отвір в регулюючому елеки. Першу позицію слід установлювати, затягуючи менті і назовні через випускний кінець блока керублок керування до кінця за годинниковою стрілкою вання. Друга, робоча позиція залишається встаноу гнізді для блока керування, третю позицію - затявленою упродовж всього робочого циклу системи. гуючи блок керування до кінця проти годинникової У кращому варіанті блок керування має на зострілки, а другу позицію - розміщуючи блок керувнішній поверхні канавку і рукоятку для повертанвання посередині, симетрично між першою і треня його у поршні, а поршень має відповідну рукотьою позиціями. ятку для повертання поршня в кришці. Вона В першу позицію рухому частин у блока керудоречна, бо кришка з'єднана нерухомо з корпусом вання встановлюють відносно регулюючого елефільтра за допомогою застібок-заскочок. мента так само, як і у першому варіанті конструкРегулюючий елемент можна кріпити до рухоції, і весь процес протікає аналогічно першому мої частини блока керування за допомогою отвоваріанту. ру, а зміну позиції регулюючого елемента відносно І в третю позицію рухому частину блока керублока керування здійснювати повертанням. Якщо вання встановлюють відносно регулюючого елерегулюючий елемент має форму пластини, це момента так само, як і у першому варіанті конструкжна здійснювати натисканням. ції. Однак в даному випадку передбачений У кращому варіанті поршень оснащений деаеокремий насос, з'єднаний з регулюючим елеменруючим клапаном, що дає можливість у робочій том за допомогою з'єднувача. У першій фазі циклу фазі виводити назовні повітря, яке накопичилось у відкачування повітря всмоктується з фільтрувальфільтрувальній камері в результаті виходу його з ної камери в результаті руху поршня вгору в окреподаної насосом рідини, і у фазі заповнення фільмому насосі. Потім повітря проходить через зворотрувальної камери витісняти повітря з найвищих тний клапан насоса в робочу камеру, що ділянок фільтрувальної камери, які не були охопзнаходиться всередині насоса. В цій фазі циклу лені функціонуванням клапана кришки. Робота регулювальний клапан в регулюючому елементі клапана кришки обмежена тим, що він розташовазакритий, завдяки чому повітря ззовні не може ний не у верхній частині фільтрувальної камери, потрапити всередину робочої камери через з'єдтому коли вода заливає фільтрувальну камеру, нувач. У др угій фазі циклу відкачування повітря з вона в певний момент заливає і клапан кришки. фільтрувальної камери поршень, що рухається Потім повітря, яке зібралося над цим клапаном, не вниз у насосі, витискає повітря за межі системи може вийти з фільтрувальної камери і утворює через з'єднувач, а потім через відкритий в цій фазі повітряну подушку. Тому доцільно забезпечити циклу регулювальний клапан регулюючого елемекришку невеликою витяжною трубкою, яка дає нта. В цій фазі насосний клапан, що відокремлює можливість повітрю виходити з верхньої частини робочу камеру від фільтрувальної, закрито. Потім фільтрувальної камери в деаеруючий клапан і далі починається наступний цикл, який включає етап - назовні із системи через деаеруючий отвір кришвсмоктування повітря з фільтрувальної камери в ки, а потім через відповідний деаеруючий отвір робочу і етап витискання повітря за межі робочої поршня. камери. Потрібно стільки повних циклів відкачуВ іншому варіанті блок керування може бути вання повітря з фільтрувальної камери, доки не 9 80038 10 буде досягнутий відповідний знижений тиск всеребоятися, що неможливо буде заповнювати і запусдині фільтрувальної камери, щоб стало можливим кати систему, якщо механізм заправки насоса не всмоктування рідини із зовнішнього резервуара буде функціонувати під час першого циклу. Цей для рідини після встановлення блока керування в фільтр дозволяє заправляти насос під час будьдругу, робочу позицію. якої кількості циклів. У другу позицію рухому частин у блока керуНедолік відомих конструкцій, що полягає у невання встановлюють відносно регулюючого елеобхідності заправляти робочу камеру певною кільмента так само, як і у попередньому варіанті конскістю рідини, щоб відкачувати рідину із системи, у трукції. Аналогічним чином, в момент запропонованому фільтрі усувається за рахунок установлення блока керування у другу позицію використання принаймні двох зворотних клапанів, знижений тиск у фільтрувальній камері висмоктує які дають можливість відкачувати повітря із систерідину із зовнішнього резервуара для рідини, в ми і всмоктувати рідину. результаті чого фільтрувальна камера заповнюПредмет винаходу описано у вигляді приклається. Після заповнення запускають ротор і почидів варіантів конструкцій, зображених на наступних нається фільтрування рідини. Різниця полягає в кресленнях. тому, що в даному випадку рідина не тече через Фіг.1 - проекція знизу регулюючого елемента, робочу камеру, як це було у попередньому варіанщо показує розташування отворів. ті конструкції. Вона тече прямо у фільтрувальну Фіг.2 - бічна проекція регулюючого елемента. камеру через блок керування, потім через впускФіг.3 - перспективний вигляд регулюючого ний отвір у кришці і герметично з'єднану з ним виелемента. тяжну трубку з каналом, складаючи частину дна, Фіг.4 - проекція знизу блока керування, на якій яке відокремлює фільтрувальну камеру від двигувидно регулюючий елемент і позначене лінією А-А на, насоса і з'єднувача. Після заповнення фільтрумісце перерізу. вальної камери і включення ротора рідина всмокФіг.5 - бічна проекція блока керування, на якій тується ротором, розташованим в роторній камері, видно випускні кінці і зовнішню циліндричну повещо знаходиться в нижній поверхні дна. Ротор вирхню блока керування з прорізом, який дозволяє штовхує рідину через випускну витяжну трубку в монтувати блок керування всередині поршня. дні, герметично з'єднану з випускним отвором в Фіг.6 - переріз блока керування по лінії А-А, що кришці, і далі - через блок керування за межі сиспоказує з'єднання конкретних елементів блока теми, в резервуар для рідини. керування. Завдяки запропонованій конструкції фільтра Фіг.7 - переріз блока керування по лінії А-А, що всі недоліки, характерні для відомих конструкцій, показує рухому частину блока керування без регубули успішно усун уті, більш того отримали несполюючого елемента. діваний результат -можливість заповнення систеФіг.8 - перспективна проекція поршня із змонми під час будь-якої кількості циклів, при цьому тованим блоком керування, встановленим у робозберігалась висока пропускна здатність системи. чу позицію, тобто позицію, при якій рукоятка блока Перевагою запропонованого фільтра у порівкерування знаходиться на одному рівні з рукоятнянні з фільтрами, які заповнювали "вручн у", є те, кою поршня. що він не потребує додаткових маніпуляцій перед Фіг.9 - переріз по лінії В-В поршня і змонтовазапуском системи і не створює проблеми перелиного всередині поршня блока керування, на якому вання через край на одяг користувача. Додатковидно, як блок керування закріплено в кришці. вою перевагою запропонованого фільтра є можФіг.10 - проекція поршня зверху з позначеним ливість встановлювання блока керування таким лінією В-В місцем перерізу, а також блока керучином, що він запобігає витіканню рідини з впусквання, встановленим в робочу позицію. ного трубопроводу після від'єднання блока від Фіг.11 - вигляд поршня з від'єднаним від нього системи. блоком керування, на якому видно, яким чином Такий недолік відомих конструкцій, як поверблок керування закріплюється всередині поршня. нення рідини в резервуар для неї, а також те, що Фіг.12 - переріз поршня по лінії С-С, що покаодночасно залишається повітря в нагнітальній зує деаеруючий клапан. частині системи, у запропонованому фільтрі усуФіг.13 - проекція поршня зверху з позначеним вається шляхом застосування зворотних клапанів. лінією С-С місцем перерізу. Винахід пропонує регульований блок керування, Фіг.14 - перспективна проекція поршня, на якій який можна встановлювати в позицію, що дає мовидно деаеруючий отвір поршня. жливість відкачувати повітря із системи. Такі звоФіг.15 - проекція поршня зверху, на якій видно ротні клапани запобігають будь-якому поверненню рукоятку поршня і отвори, що відповідають отвоповітря. рам блока керування, та деаеруючий клапан. Недолік відомих конструкцій, що полягає у неФіг.16 - переріз кришки по лінії С-С, на якому обхідності заповнення системи під час одного циквидно нарізку, що дає можливість закріплювати лу, даний винахід усуває в результаті використанблок керування і поршень в кришці, а також видно ня вже згаданих регулюючого елемента і у нижній частині кришки зворотний клапан з вмонмеханізмів, що дають можливість відкачувати потованою в ньому клапанною кулею. вітря під час більшої кількості циклів. Завдяки Фіг.17 - проекція кришки зверху з позначеним цьому стає можливим використання впускного лінією D-D місцем перерізу, на якій видно місце трубопроводу більшого діаметра, що збільшує розташування рукоятки поршня і зворотного клапропускну здатність системи. З точки зору кориспана на нижній частині кришки. тувача це значна перевага. Більш того, можна не Фіг.18 - перспективна проекція кришки, на якій 11 80038 12 видно деаеруючий проріз в кришці. до осі кріпильного отвору 34 регулюючого елеменФіг.19 - збільшений вигляд деаеруючої витяжта 1. Регулюючий елемент 1 і рухома частина 16 ної трубки кришки. складають блок керування 9. Впускний кінець 11 і Фіг.20 - перспективна нижня проекція, на якій випускний кінець 12 складають вузол, що дає мовидно деаеруючу витяжну трубку кришки і впуск жливість рідині відповідним чином входити в сисний проріз у фільтрувальній камері. тему і ви ходити з неї під час робочої фази або Фіг.21 - фільтрувальний блок і змонтовані всевідкачування повітря з фільтрувальної камери 30. редині нього кришка, поршень і блок керування, Передбачена рукоятка 10 для встановлення блока причому показана фільтрувальна камера і спосіб керування в три різні позиції відносно поршня 17 закріплення кришки і фільтрувального блока із (перша позиція -для від'єднання, друга - робоча змонтованими в ньому вузлами. позиція, третя - для відкачування повітря). В рухоФіг.22 - інший варіант конструкції регулюючого мій частині 16 блока керування 9 виконаний зовніелемента - у ви гляді втулки. шній проріз 15, а в регулюючому елементі 1 - реФіг.23 - ще один варіант конструкції регулююгулювальний проріз 35. На одному рівні з цими чого елемента - у вигляді конусу. прорізами знаходиться виступ 23, виконаний на Фіг.24 - перспективна проекція зверху кришки внутрішній поверхні 24 поршня 17, що дає можлидля іншого варіанта конструкції фільтра. вість закріплення шляхом повертання блока керуФіг.25 - перспективна проекція знизу кришки вання 9 у поршні 17. На внутрішній поверхні 13 для іншого варіанта конструкції фільтра. поршня 17 виконана канавка 14, яка дає можлиФіг.26 - перспективна проекція зверху кришки вість затягування блока керування 9 після встаноіз змонтованим блоком керування і насосом іншого влення його у поршні 17. варіанта конструкції фільтра. Поршень 17 також має рукоятку 18, яка дає Фіг.27 - перспективна проекція знизу, на якій можливість (завдяки нарізці 20 на зовнішній цилінвидно з'єднувач між блоком керування і насосом дричній поверхні 21 поршня 17 і відповідній їй наіншого варіанта конструкції фільтра. різці на внутрішній циліндричній поверхні 28 кришФіг.28 - малий поршень насоса іншого варіанта ки 25) повертати і піднімати поршень 17 відносно конструкції фільтра. кришки 25 і, таким чином, збільшувати об'єм робоФіг.29 - перспективна проекція з'єднувача. чої камери 22. В зовнішній циліндричній поверхні Фіг.30 - перспективна проекція з'єднувача зни21 поршня 17 виконаний впускний отвір 19, через зу, на якій видно зворотний клапан. який під час робочої фази рідина втікає ззовні у Фіг.31 - перспективна проекція зверху дна в фільтрувальну камеру 30. іншому варіанті конструкції фільтра. В зовнішній циліндричній поверхні 21 поршня Фіг.32 - перспективна проекція знизу цього 17 виконаний деаеруючий отвір 36, а у вн утрішній дна, на якій видно роторну камеру. циліндричній поверхні 28 - деаеруючий проріз 37. Фіг.33 - бічна проекція іншого варіанта консВони є співвісними і за їх допомогою витяжна трутрукції фільтра з позначеним лінією Е-Е місцем бка 38 кришки 25 з'єднується з деаеруючим клапаперерізу. ном 39, що дає можливість у другій позиції вивоФіг.34 - переріз по лінії Е-Е іншого варіанта дити назовні повітря, яке зібралось у конструкції фільтра. фільтрувальній камері 30. Приклад 1 Поршень 17 разом з блоком керування 9 приВ регулюючому елементі 1 у формі пластини кріплюється до кришки 25 за допомогою вищезга(Фіг.1) виконані: випускний отвір 2, через який ріданої внутрішньої нарізки 27 кришки 25 та зовнішдина витікає з фільтра під час робочої фази; впусньої нарізки 20 поршня 17. В кришці 25 кний отвір 6, через який рідина втікає у фільтрувазнаходиться клапан 26, який закриває знизу робольну камеру 30 під час робочої фази; чу камеру 22 і дозволяє під час робочої фази вирегулювальний клапан 3 з отвором 4 регулювальливати рідину з фільтрувальної камери 30, а під ного гнізда, через який під час відкачування повітчас фази відкачування повітря - відкачувати повітря з фільтрувальної камери 30 повітря виходить із ря з фільтрувальної камери 30 у робочу камеру 22 системи; кріпильний отвір 34, що дає можливість і який під час цієї фази не дає повітрю повертатися прикріплювати регулюючий елемент 1 до рухомої з робочої камери 22 у фільтрувальну камеру 30. частини 16 блока керування 9; впускний сектор 5 Зібрані разом кришку 25, поршень 17 і блок керубез каналу, який є співвісним з впускним кінцем 11 вання 9 закріплюють на корпусі 29 фільтра за допід час від'єднання блока керування 9 від поршня помогою застібок-заскочок 31. 17 і який запобігає витіканню води з впускного труПриклад 2 бопроводу; випускний сектор 8 без каналу, який є Конструкція аналогічна конструкції Прикладу 1. співвісним з випускним кінцем 12 під час від'єдРізниця полягає у тому, що регулюючий елемент 1 нання блока керування від поршня 17 і який запомає форму не пластини, а втулки 32. Втулка 32 за бігає витіканню води з впускного трубопроводу; допомогою кріпильного отвору 34 кріпиться до частина 7 без каналу, яка є співвісною з впускним рухомої частини 16 блока керування 9. Як і у Прикінцем 11 під час відкачування повітря і яка запобікладі 1, у втулці 32 є випускний отвір 2, через який гає втіканню рідини у фільтрувальну камеру 30 і рідина виходить з фільтрувальної камери 30 під дає можливість відкачувати з неї повітря. Регулючас робочої фази; впускний отвір 6, через який ючий елемент 1 прикріплений до рухомої частини рідина входить у фільтр увальну камеру 30 під час 16 блока керування 9 і поршня 17 таким чином, що робочої фази; регулювальний клапан 3 з отвором не може рухатись відносно поршня 17, а рухома 4 регулювального гнізда, який відокремлює впускчастина 16 блока керування 9 може повертатися ний трубопровід від робочої камери 22 і через 13 80038 14 який, коли блок керування у третій позиції, повітря складається з блока керування 9, ідентичного бловідкачується з фільтрувальної камери 30; частина ку керування Прикладу 1, ідентичного регулюючо7 без каналу, яка під час відкачування повітря заго елемента 1, кришки 40, донної частини 41, коркриває впускний кінець 11, запобігаючи входженню пусу 29 фільтра, гайки 42, з'єднувача 43 і поршня рідини у фільтрувальну камеру 30; впускний сек44. До корпусу 29 фільтра прикріплена донна частор 5 без каналу і випускний сектор 8 без каналу, тина 41. У верхній поверхні 45 донної частини 41 які є співвісними відповідно з впускним кінцем 11 і знаходиться випускна трубка 47, через яку рідина випускним кінцем 12, що дає можливість від'єднувиходить з фільтрувальної камери 30; впускна вати блок керування 9 від поршня 17 без витікання трубка 46, через яку рідина входить у фільтруварідини з впускного трубопроводу. Все інше - як у льну камеру 30; нижнє гніздо 50 для двигуна з роПрикладі 1. тором 51, який дає можливість нагнітати і фільтруПриклад 3 вати рідину під час робочої фази; порожнина 48, в Конструкція аналогічна конструкції Прикладу 1. яку входить з'єднувач 43; отвір 49 з'єднувача, в Різниця полягає у тому, що регулюючий елемент 1 якому розміщується насосний клапан 53, що є має форму не пластини, а конусу 33. Конус 33 за складовою частиною з'єднувача. В нижній поверхні допомогою кріпильного отвору 34 кріпиться до 54 донної частини 41 знаходиться роторна камера рухомої частини 16 блока керування 9. Як і у При55, в яку рідина всмокутється з фільтрувальної кладі 1, в конусі 33 виконані: випускний отвір 2, камери 30 під час робочої фази. На донній частині через який рідина виходить з фільтрувальної казакріплено кришку 40. В нижній поверхні 56 кришки мери 30 під час робочої фази; впускний отвір 6, 40 знаходяться: верхнє гніздо 57 для двигуна, яке через який рідина входить у фільтрувальну камеру відповідає нижньому гнізду 50 для двигуна, які під час робочої фази; регулювальний клапан 3 з після розміщення двигуна герметизують смолою; отвором 4 регулювального гнізда, який відокремверхня частина насоса 58, в яку входить нижня лює впускний трубопровід від робочої камери 22 і частина насоса 59 з'єднувача 43 і які разом закричерез який, коли блок керування у третій позиції, вають з обох боків робочу камеру 60. У верхній повітря відкачується з фільтрувальної камери 30; поверхні 61 кришки 40 знаходяться: верхнє гніздо частина 7 без каналу, яка під час відкачування 62 для регулювального клапана, в яке обертальповітря закриває впускний кінець 11, запобігаючи ним рухом установлюють блок керування 9; верхвходженню рідини у фільтрувальну камеру 30; ня кришка 63 верхньої частини насоса 58 з верхнім впускний сектор 5 без каналу і випускний сектор 8 отвором на кришці 40. У верхньому гнізді 62 знабез каналу, які є співвісними відповідно з впускним ходяться: верхній впускний отвір 65 кришки 40, кінцем 11 і випускним кінцем 12, що дає можлиспіввісний з впускною трубою 46 донної частини вість від'єднува ти блок керування 9 від поршня 17 41; верхній випускний отвір 66 кришки 40, співвісбез витікання рідини з впускного трубопроводу. ний з випускною трубою 47 донної частини 41; Все інше - як у Прикладі 1. впуск 67 клапана кришки 40, що з'єднується з виПриклад 4 ступом 68 клапана з'єднувача 43. Через впускний Блок керування 9 також може бути відокремотвір 69 у виступі 68 клапана в з'єднувачі 43 заленим від поршня 17 і закріплюватись в кришці 40. безпечується прохід в робочу камеру 60, закриту Потім, після встановлення в першу, др угу або трезнизу насосним клапаном 53 нижньої частини натю позицію відносно регулюючого елемента 1, соса 59 з'єднувача 43. У верхньому гнізді 62 кришблок керування 9 вже не рухається при пересуки 40 установлено блок керування 9. Конструкція ванні поршня 17. Робоча камера 60 з'єднується з блока керування є ідентичною конструкції блока регулюючим елементом 1 за допомогою з'єднувакерування Прикладу 1. Всю систему після збиранча 43, а регулювальний клапан 3 може знаходиня кришки 40 з усіма компонентами та донної частись або в регулюючому елементі 1, або між ним і тини 41 з усіма компонентами прикріплюють до робочою камерою 60. корпусу 29 фільтра за допомогою гайки 42. Отже, конструкція фільтра в цьому варіанті 15 80038 16 17 80038 18 19 80038 20 21 80038 22 23 Комп’ютерна в ерстка В. Мацело 80038 Підписне 24 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
