Ланка проміжна

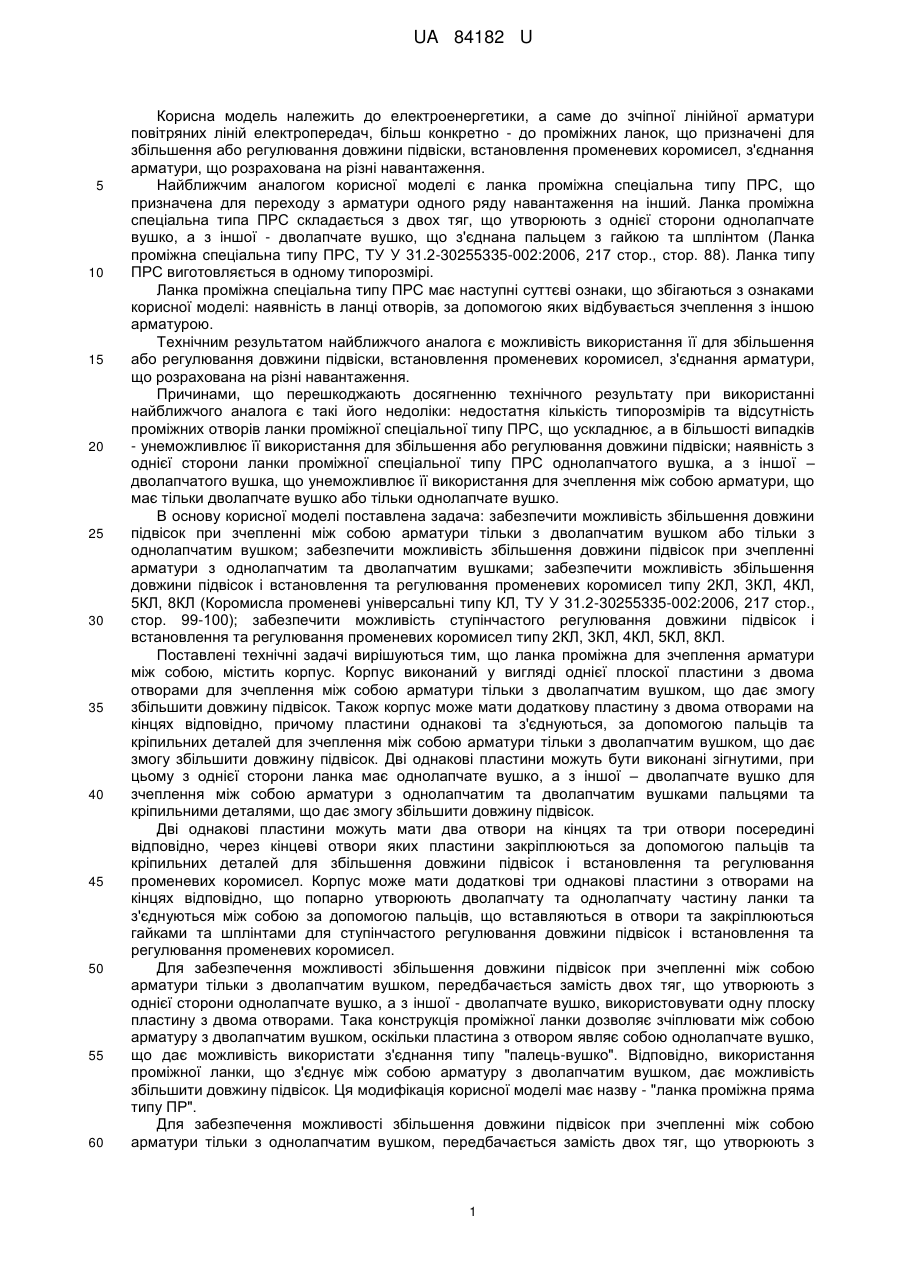

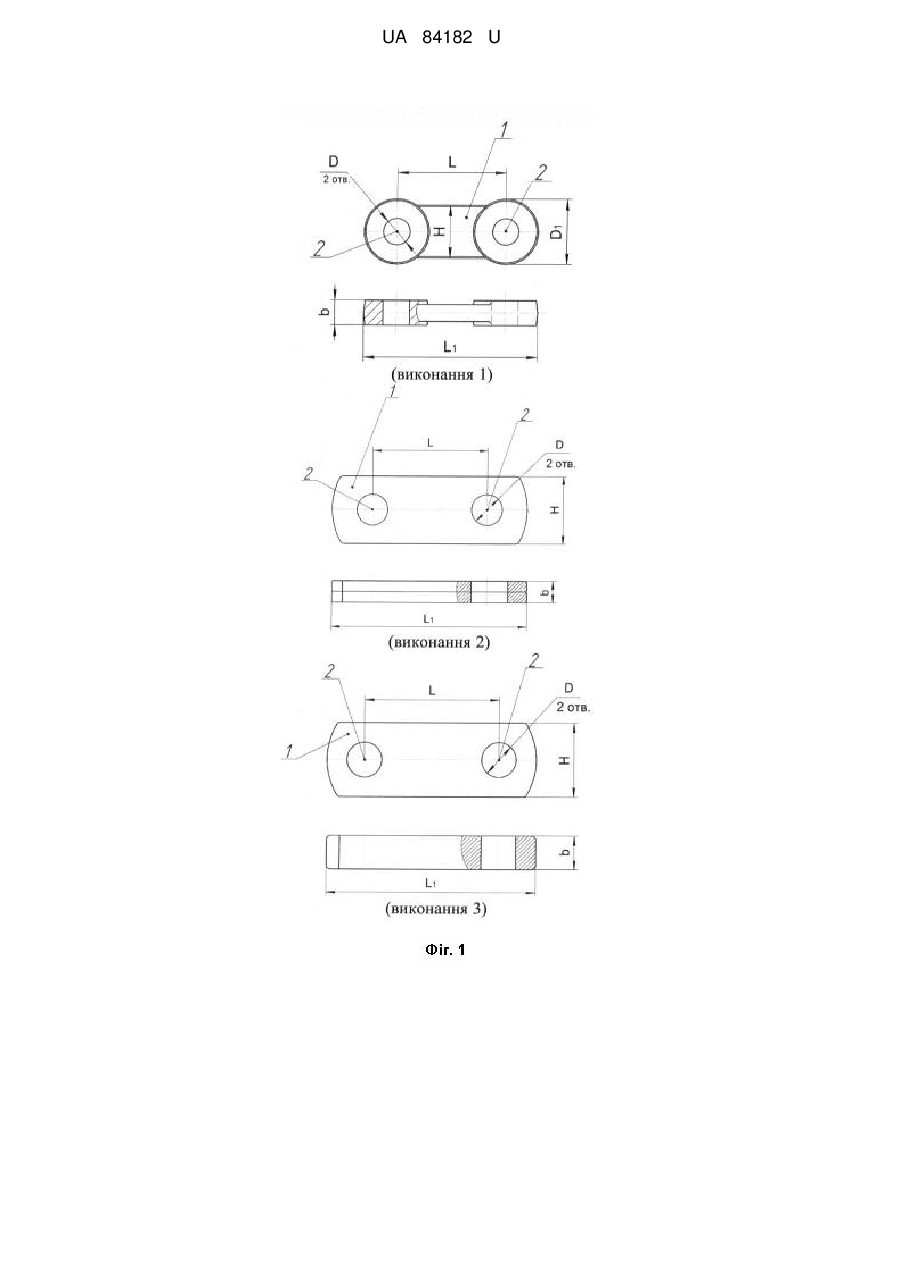

Реферат: UA 84182 U UA 84182 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме до зчіпної лінійної арматури повітряних ліній електропередач, більш конкретно - до проміжних ланок, що призначені для збільшення або регулювання довжини підвіски, встановлення променевих коромисел, з'єднання арматури, що розрахована на різні навантаження. Найближчим аналогом корисної моделі є ланка проміжна спеціальна типу ПРС, що призначена для переходу з арматури одного ряду навантаження на інший. Ланка проміжна спеціальна типа ПРС складається з двох тяг, що утворюють з однієї сторони однолапчате вушко, а з іншої - дволапчате вушко, що з'єднана пальцем з гайкою та шплінтом (Ланка проміжна спеціальна типу ПРС, ТУ У 31.2-30255335-002:2006, 217 стор., стор. 88). Ланка типу ПРС виготовляється в одному типорозмірі. Ланка проміжна спеціальна типу ПРС має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність в ланці отворів, за допомогою яких відбувається зчеплення з іншою арматурою. Технічним результатом найближчого аналога є можливість використання її для збільшення або регулювання довжини підвіски, встановлення променевих коромисел, з'єднання арматури, що розрахована на різні навантаження. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога є такі його недоліки: недостатня кількість типорозмірів та відсутність проміжних отворів ланки проміжної спеціальної типу ПРС, що ускладнює, а в більшості випадків - унеможливлює її використання для збільшення або регулювання довжини підвіски; наявність з однієї сторони ланки проміжної спеціальної типу ПРС однолапчатого вушка, а з іншої – дволапчатого вушка, що унеможливлює її використання для зчеплення між собою арматури, що має тільки дволапчате вушко або тільки однолапчате вушко. В основу корисної моделі поставлена задача: забезпечити можливість збільшення довжини підвісок при зчепленні між собою арматури тільки з дволапчатим вушком або тільки з однолапчатим вушком; забезпечити можливість збільшення довжини підвісок при зчепленні арматури з однолапчатим та дволапчатим вушками; забезпечити можливість збільшення довжини підвісок і встановлення та регулювання променевих коромисел типу 2КЛ, 3КЛ, 4КЛ, 5КЛ, 8КЛ (Коромисла променеві універсальні типу КЛ, ТУ У 31.2-30255335-002:2006, 217 стор., стор. 99-100); забезпечити можливість ступінчастого регулювання довжини підвісок і встановлення та регулювання променевих коромисел типу 2КЛ, 3КЛ, 4КЛ, 5КЛ, 8КЛ. Поставлені технічні задачі вирішуються тим, що ланка проміжна для зчеплення арматури між собою, містить корпус. Корпус виконаний у вигляді однієї плоскої пластини з двома отворами для зчеплення між собою арматури тільки з дволапчатим вушком, що дає змогу збільшити довжину підвісок. Також корпус може мати додаткову пластину з двома отворами на кінцях відповідно, причому пластини однакові та з'єднуються, за допомогою пальців та кріпильних деталей для зчеплення між собою арматури тільки з дволапчатим вушком, що дає змогу збільшити довжину підвісок. Дві однакові пластини можуть бути виконані зігнутими, при цьому з однієї сторони ланка має однолапчате вушко, а з іншої – дволапчате вушко для зчеплення між собою арматури з однолапчатим та дволапчатим вушками пальцями та кріпильними деталями, що дає змогу збільшити довжину підвісок. Дві однакові пластини можуть мати два отвори на кінцях та три отвори посередині відповідно, через кінцеві отвори яких пластини закріплюються за допомогою пальців та кріпильних деталей для збільшення довжини підвісок і встановлення та регулювання променевих коромисел. Корпус може мати додаткові три однакові пластини з отворами на кінцях відповідно, що попарно утворюють дволапчату та однолапчату частину ланки та з'єднуються між собою за допомогою пальців, що вставляються в отвори та закріплюються гайками та шплінтами для ступінчастого регулювання довжини підвісок і встановлення та регулювання променевих коромисел. Для забезпечення можливості збільшення довжини підвісок при зчепленні між собою арматури тільки з дволапчатим вушком, передбачається замість двох тяг, що утворюють з однієї сторони однолапчате вушко, а з іншої - дволапчате вушко, використовувати одну плоску пластину з двома отворами. Така конструкція проміжної ланки дозволяє зчіплювати між собою арматуру з дволапчатим вушком, оскільки пластина з отвором являє собою однолапчате вушко, що дає можливість використати з'єднання типу "палець-вушко". Відповідно, використання проміжної ланки, що з'єднує між собою арматуру з дволапчатим вушком, дає можливість збільшити довжину підвісок. Ця модифікація корисної моделі має назву - "ланка проміжна пряма типу ПР". Для забезпечення можливості збільшення довжини підвісок при зчепленні між собою арматури тільки з однолапчатим вушком, передбачається замість двох тяг, що утворюють з 1 UA 84182 U 5 10 15 20 25 30 35 40 45 50 55 60 однієї сторони однолапчате вушко, а з іншої - дволапчате вушко, використовувати дві одинакові пластини з двома отворами на кінцях. Для закріплення пластин між собою, в їх отвори вставляються пальці, що закріплюються гайками та шплінтами. Така конструкція проміжної ланки дозволяє зчіплювати між собою арматуру з однолапчатим вушком, оскільки дві пластини з отворами, що скріплені пальцями з гайками і шплінтами, являють собою дволапчате вушко, що дає можливість використати з'єднання типу "палець-вушко". Відповідно, використання проміжної ланки, що з'єднує між собою арматуру з однолапчатим вушком, дає можливість збільшити довжину підвісок. Ця модифікація корисної моделі має назву - "ланка проміжна двійна типу 2ПР". Для забезпечення можливості збільшення довжини підвісок і встановлення та регулювання променевих коромисел типу 2КЛ, 3КЛ, 4КЛ, 5КЛ, 8КЛ передбачається замість двох тяг, що утворюють з однієї сторони однолапчате вушко, а з іншої – дволапчате вушко, використовувати дві однакові пластини, що мають два отвори на кінцях та три отвори посередині. Для закріплення пластин між собою, в їх отвори на кінцях вставляються пальці, що закріплюються гайками та шплінтами. Три отвори посередині призначені для встановлення та регулювання променевих коромисел. Така конструкція проміжної ланки дозволяє встановити променеві коромисла, а також збільшити довжину підвісок за рахунок того, що дві пластини з отворами, що скріплені пальцями з гайками і шплінтами, являють собою дволапчате вушко, що дає можливість використати з'єднання типу "палець-вушко". Ця модифікація корисної моделі має назву - "ланка проміжна двійна типу 2ПРР". Для забезпечення можливості ступінчатого регулювання довжини підвісок і встановлення та регулювання променевих коромисел типу 2КЛ, 3КЛ, 4КЛ, 5КЛ, 8КЛ передбачається замість двох тяг, що утворюють з однієї сторони однолапчате вушко, а з іншої - дволапчате вушко, використовувати чотири пластини, що попарно утворюють дволапчату та однолапчату частини ланки. В пластинах на різній відстані виконані отвори, що дозволяє за допомогою перестановки пальців в отворах міняти довжину ланки і за рахунок цього відповідно міняти довжину підвіски, а отже забезпечується ступінчасте регулювання довжини підвісок. На пластинах, що утворюють однолапчату частину ланки, виконані перегини, що дозволяють забезпечити нормовані розміри з'єднань вушок. Пластини з'єднуються між собою за допомогою пальців, що вставляються в отвори та закріплюються гайками та шплінтами. Отвори на пластинах також можуть використовуватися для встановлення та регулювання променевих коромисел. Ця модифікація корисної моделі має назву - "ланка проміжна регульована типу ПРР". Для забезпечення можливості збільшення довжини підвісок при зчепленні арматури з однолапчатим та дволапчатим вушками передбачається використовувати ланку, що складається з двох зігнутих пластин, які утворюють з однієї сторони ланки однолапчате вушко, а з іншої - дволапчате вушко, що закріплюється за допомогою пальців, що вставляються в отвори, гайок та шплінтів. Використання двох зігнутих пластин замість двох тяг дозволяє суттєво знизити матеріалоємність ланки. Використання проміжної ланки, що з'єднує між собою арматуру з однолапчатим та дволапчатим вушками, дає можливість збільшити довжину підвісок. Ця модифікація корисної моделі має назву - "ланка проміжна трилапчата типу ПРТ". Корисна модель ланки проміжної може виконуватися у 5-ох модифікаціях, що проілюстровані на фіг. 1 - ланка проміжна пряма типу ПР у трьох можливих виконаннях, фіг. 2 - ланка проміжна двійна типу 2ПР, фіг. 3 - ланка проміжна двійна типу 2ПРР, фіг. 4 - ланка проміжна регульована типу ПРР у трьох можливих виконаннях, фіг. 5 - ланка проміжна трилапчата типу ПРТ у двох можливих виконаннях. Ланка проміжна пряма типу ПР складається з плоскої пластини 1 з двома отворами 2. Монтаж ланки проміжної прямої типу ПР здійснюють наступним чином: ланка вставляється у вільний простір між двома отворами арматури з дволапчатим вушком, при цьому усі отвори повинні знаходитися на одному рівні. Далі, в отвір, що складається з дволапчатого вушка та отвору проміжної ланки вставляється палець, що закріплюється кріпильними деталями. Технічні характеристики ланки проміжної прямої типу ПР наведені у табл. 1. Ланка проміжна двійна типу 2ПР складається з пластин 1 з отворами, пальців 3 та кріпильних деталей 4. Монтаж ланки проміжної двійної типу 2ПР здійснюють наступним чином: у вільний простір між двома пластинами 1 вставляється інша арматура, що має однолапчате вушко, при цьому усі отвори повинні знаходитися на одному рівні. Далі, в отвір, що складається з дволапчатого вушка, утвореного пластинами ланки, та однолапчатого вушка вставляються пальці 3, що закріплюється кріпильними деталями 4. 2 UA 84182 U 5 10 15 20 25 Технічні характеристики ланки проміжної двійної типу 2ПР наведені у табл. 2. Ланка проміжна двійна типу 2ПРР складається з пластини 1 з отворами, пальців 3, кріпильних деталей 4 та проміжних отворів 5. Монтаж ланки проміжної двійної типу 2ПРР здійснюють аналогічно монтажу ланки проміжної двійної типу 2ПР. Технічні характеристики ланки проміжної двійної типу 2ПРР наведені у табл. 3. Ланка проміжна регульована типу ПРР складається з пластин 1 з отворами 2, пальців 3, кріпильних деталей та 4 та проміжних отворів 5. Монтаж ланки проміжної регульованої типу ПРР здійснюють наступним чином: усі пластини (1) розміщують так, щоб їх отвори на кінцях (або у іншому місці в залежності від задачі) співпали і були розташовані на одному рівні таким чином, щоб через усі отвори вдалося вставити палець 3 і закріпити його кріпильними деталями 4. Далі, через отвори на кінцях пластин, що утворюють дволапчату частину ланки, вставляється інша арматура, що має однолапчате вушко, при цьому усі отвори повинні знаходитися на одному рівні. Далі, в отвір, що складається з дволапчатого вушка, утвореного пластинами ланки, та однолапчатого вушка вставляється палець 3, що закріплюється кріпильними деталями 4. Технічні характеристики ланки проміжної регульованої типу ПРР наведені у табл. 4. Ланка проміжна трилапчата типу ПРТ складається з пластин 1 з отворами 2, пальця 3 та кріпильних деталей 4. Монтаж ланки проміжної трилапчатої типу ПРТ здійснюють наступним чином: пластини 1 розміщують так, щоб їх отвори співпали і були розташовані на одному рівні. Далі, через отвори, що утворюють дволапчате вушко, вставляється інша арматура, що має однолапчате вушко, при цьому усі отвори повинні знаходитися на одному рівні. Далі, в отвір, що складається з дволапчатого вушка та однолапчатого вушка іншої арматури вставляється палець 3, що закріплюється кріпильними деталями 4. Технічні характеристики ланки проміжної трилапчатої типу ПРТ наведені у табл. 5. Таблиця 1 Технічні характеристики ланки проміжної прямої типу ПР Розміри, мм Марка ланки Виконання ПР-7-6 ПР-12-6 ПР-16-6 ПР-21-6 ПР-25-6 ПР-30-6 ПР-35-6 ПР-45-6 ПР-53-6 ПР-60-6 ПР-75-6 ПР-90-6 ПР-110-6 ПР-120-6 1; 2; 3 1; 2; 3 1; 3 3 3 3 3 3 3 3 3 3 3 3 D b L1 L D1 Н 17 23 26 29 34 38 40 42 44 47 52 58 62 67 16 22 25 28 32 36 38 40 42 45 50 56 60 65 107 132 152 163 174 200 216 236 259 292 313 344 380 420 70 85 100 105 110 130 140 150 165 185 195 215 240 260 42 51 56 30 45 55 60 65 70 75 85 90 95 105 115 130 150 3 Руйнівне Маса, кг навантаження, кН, не менш 0,36 70 0,70 120 1,36 160 1,41 210 2,35 250 3,24 300 4,00 350 5,30 450 6,38 530 8,90 600 11,6 750 14,9 900 20,0 1100 29,6 1200 UA 84182 U Таблиця 2 Технічні характеристики ланки проміжної двійної типу 2ПР Марка ланки Розміри, мм В Н L 17 30 50 23 45 85 26 60 100 29 56 105 34 63 110 38 70 130 40 75 140 42 80 150 44 85 165 47 95 185 52 110 195 58 120 215 62 140 245 d 16 22 25 28 32 36 38 40 42 45 50 56 60 2ПР-7-1 2ПР-12-1 2ПР-16-1 2ПР-21-1 2ПР-25-1 2ПР-30-1 2ПР-35-1 2ПР-45-1 2ПР-53-1 2ПР-60-1 2ПР-75-1 2ПР-90-1 2ПР-110-1 Маса, кг L1 90 145 170 175 190 210 230 250 265 305 325 365 420 0,56 1,39 1,78 2,73 3,68 5,31 6,27 7,67 9,20 11,9 16,4 21,0 27,6 Руйнівне навантаження, кН, не менш 70 120 160 210 250 300 350 450 530 600 750 900 1100 Таблиця 3 Технічні характеристики ланки проміжної двійної типу 2ПРР Розміри, мм Марка ланки 2ПРР-7-2 2ПРР-12-2 2ПРР-16-2 2ПРР-21-2 2ПРР-25-2 2ПРР-30-2 2ПРР-12-2А 2ПРР-16-2А d D В Н В1 L L1 16 22 25 28 32 36 22 25 17 23 26 29 34 38 23 26 17 23 26 29 34 38 23 26 30 45 60 56 63 70 45 60 56 78 78 93 105 120 78 83 245 275 275 375 375 375 245 245 315 335 345 445 455 455 305 315 Маса, кг 1,22 2,25 2,89 4,87 6,42 8,41 1,58 2,72 Руйнівне навантаження, кН, не менш 70 120 160 210 250 300 120 160 Таблиця 4 Технічні характеристики ланки проміжної регульованої типу ПРР Марка ланки ПРР-7-1 ПРР-12-1 ПРР-16-1 ПРР-21-1 ПРР-25-1 ПРР-30-1 ПРР-35-1 ПРР-45-1 ПРР-53-1 ПРР-60-1 ПРР-75-1 ПРР-90-1 ПРР-120-1 ПРР-135-1 ПРР-160-1 ПРР-180-1 Розміри, мм Bиконання D d b В B1 L1 Н Lmax Lmіn 1 2 2 2 2 2 2 2 2 2 2 3 1 1 1 1 17 23 26 29 34 38 40 42 44 47 52 58 67 72 77 83 16 22 25 28 32 36 38 40 42 45 50 56 65 70 75 80 16 22 25 28 32 36 38 40 42 45 50 56 65 70 75 80 17 23 26 29 34 38 40 42 44 47 52 58 67 72 77 83 61 78 83 98 110 120 125 130 137 142 162 175 195 180 200 200 530 610 620 820 830 830 1040 1050 1050 1070 1280 1550 1630 30 45 60 60 63 70 75 80 85 95 110 120 180 490 550 550 750 750 750 950 950 950 950 1150 1400 1450 1450 1450 1450 305 350 350 475 475 475 600 600 600 600 725 835 900 900 900 900 4 Маса, кг 2,16 3,79 4,94 8,76 10,9 14,7 20,5 23,0 26,7 31,6 48,2 65,6 102,4 123,7 167,6 169,6 Руйнівне навантаження, кН, не менш 70 120 160 210 250 300 350 450 530 600 750 900 1200 1350 1600 1800 UA 84182 U Таблиця 5 Технічні характеристики ланки проміжної трилапчатої типу ПРТ Марка ланки Розміри, мм Виконання D b d В B1 H L L1 1 2 2 2 2 2 2 2 2 2 2 2 2 17 23 26 29 34 38 40 42 44 47 52 58 62 16 22 25 28 32 36 38 40 42 45 50 56 60 16 22 25 28 32 36 38 40 42 45 50 56 60 17 23 26 29 34 38 40 42 44 47 52 58 62 61 78 83 98 110 120 125 130 137 142 162 175 195 30 45 60 56 63 70 75 85 85 95 110 120 140 70 100 110 115 135 140 150 160 165 185 195 220 245 110 160 180 185 215 220 240 260 265 305 325 370 425 ПРТ-7-1 ПРТ-12-1 ПРТ-16-1 ПРТ-21-1 ПРТ-25-1 ПРТ-30-1 ПРТ-35-1 ПРТ-45-1 ПРТ-53-1 ПРТ-60-1 ПРТ-75-1 ПРТ-90-1 ПРТ-110-1 Руйнівне Маса, кг навантаження, кН, не менш 0,50 70 1,13 120 1,49 160 2,30 210 3,27 250 4,20 300 5,37 350 7,21 450 8,00 530 9,78 600 12,90 750 17,04 900 22,30 1100 Продовження таблиці 5 Розміри, мм Марка ланки ПРТ-7/12-2 ПРТ-7/16-2 ПРТ-7/21-2 ПРТ-12/7-2 ПРТ-12/16-2 ПРТ-12/21-2 ПРТ-12/45-2 ПРТ-16/12-2 ПРТ-16/21-2 ПРТ-16/25-2 ПРТ-16/30-2 ПРТ-16/45-2 ПРТ-21/12-2 ПРТ-21/16-2 ПРТ-21/30-2 ПРТ-21/45-2 ПРТ-21/60-2 ПРТ-25/12-2 ПРТ-25/16-2 ПРТ-25/21-2 ПРТ-25/60-2 ПРТ-30/12-2 ПРТ-30/21-2 ПРТ-30/60-2 ПРТ-35/21-2 ПРТ-45/7-1 ПРТ-45/12-2 ПРТ-45/30-2 ПРТ-60/45-2 ПРТ-120/60-1 ПРТ-120/90-1 D b d В В1 Н L L1 17 17 17 23 23 23 23 26 26 26 26 26 29 29 29 29 29 34 34 34 34 38 38 38 40 42 42 42 47 67 67 16 16 16 22 22 22 22 25 25 25 25 25 28 28 28 28 28 32 32 32 32 36 36 36 38 40 40 40 45 65 65 22 25 28 16 25 28 40 22 28 32 36 40 22 25 36 40 45 22 25 28 45 22 28 45 28 16 22 36 40 45 56 23 26 29 17 26 29 42 23 29 34 38 42 23 26 38 42 47 23 26 29 47 23 29 47 29 17 23 38 42 47 58 73 78 83 61 83 88 115 78 88 100 115 115 78 83 115 120 132 78 83 98 132 78 98 137 98 130 78 130 130 152 175 45 45 45 45 45 60 63 45 60 70 80 80 60 63 70 80 95 60 60 63 95 60 70 95 70 63 63 75 90 140 140 95 95 105 95 110 110 150 110 115 125 125 145 110 115 140 150 170 135 125 140 170 140 140 175 150 72 150 160 165 275 275 145 145 160 145 175 175 220 175 185 200 200 230 175 185 215 235 265 205 200 215 270 210 215 275 230 132 230 250 275 430 450 5 Руйнівне Маса, кг навантаження, кН, не менш 0,89 70 1,06 70 1,14 70 0,73 70 1,33 120 1,76 120 3,43 120 1,45 120 1,80 160 2,43 160 2,63 160 3,94 160 1,57 120 1,63 160 3,67 210 4,80 210 6,15 210 1,74 120 1,98 160 2,95 210 6,25 250 1,90 120 3,10 210 8,30 300 3,60 210 2,42 70 2,10 120 5,78 300 6,22 450 17,9 600 20,8 900 UA 84182 U Корисна модель дає можливість використати його для збільшення або регулювання довжини підвіски, встановлення променевих коромисел, з'єднання арматури, що розрахована на різні навантаження. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Ланка проміжна для зчеплення арматури між собою, що містить корпус, яка відрізняється тим, що корпус виконаний у вигляді однієї плоскої пластини з двома отворами для зчеплення між собою арматури тільки з дволапчатим вушком для збільшення довжини підвісок. 2. Ланка проміжна за п. 1, яка відрізняється тим, що корпус має додаткову пластину з двома отворами на кінцях відповідно, причому пластини однакові та з'єднуються за допомогою пальців та кріпильних деталей для зчеплення між собою арматури тільки з дволапчатим вушком. 3. Ланка проміжна за п. 2, яка відрізняється тим, що дві однакові пластини виконані зігнутими, при цьому з однієї сторони ланка має однолапчате вушко, а з іншої - дволапчате вушко для зчеплення між собою арматури з однолапчатим та дволапчатим вушками пальцями та кріпильними деталями для збільшення довжини підвісок; 4. Ланка проміжна за п. 2, яка відрізняється тим, що дві однакові пластини мають два отвори на кінцях та три отвори посередині відповідно, через кінцеві отвори яких пластини закріплюються за допомогою пальців та кріпильних деталей для збільшення довжини підвісок і встановлення та регулювання променевих коромисел; 5. Ланка проміжна за п. 1, яка відрізняється тим, що корпус має додаткові три однакові пластини з отворами на кінцях відповідно, що попарно утворюють дволапчату та однолапчату частину ланки та з'єднуються між собою за допомогою пальців, що вставляються в отвори та закріплюються гайками та шплінтами для ступінчастого регулювання довжини підвісок і встановлення та регулювання променевих коромисел. 6 UA 84182 U 7 UA 84182 U 8 UA 84182 U 9 UA 84182 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
