Великогабаритна новорічна ялинка

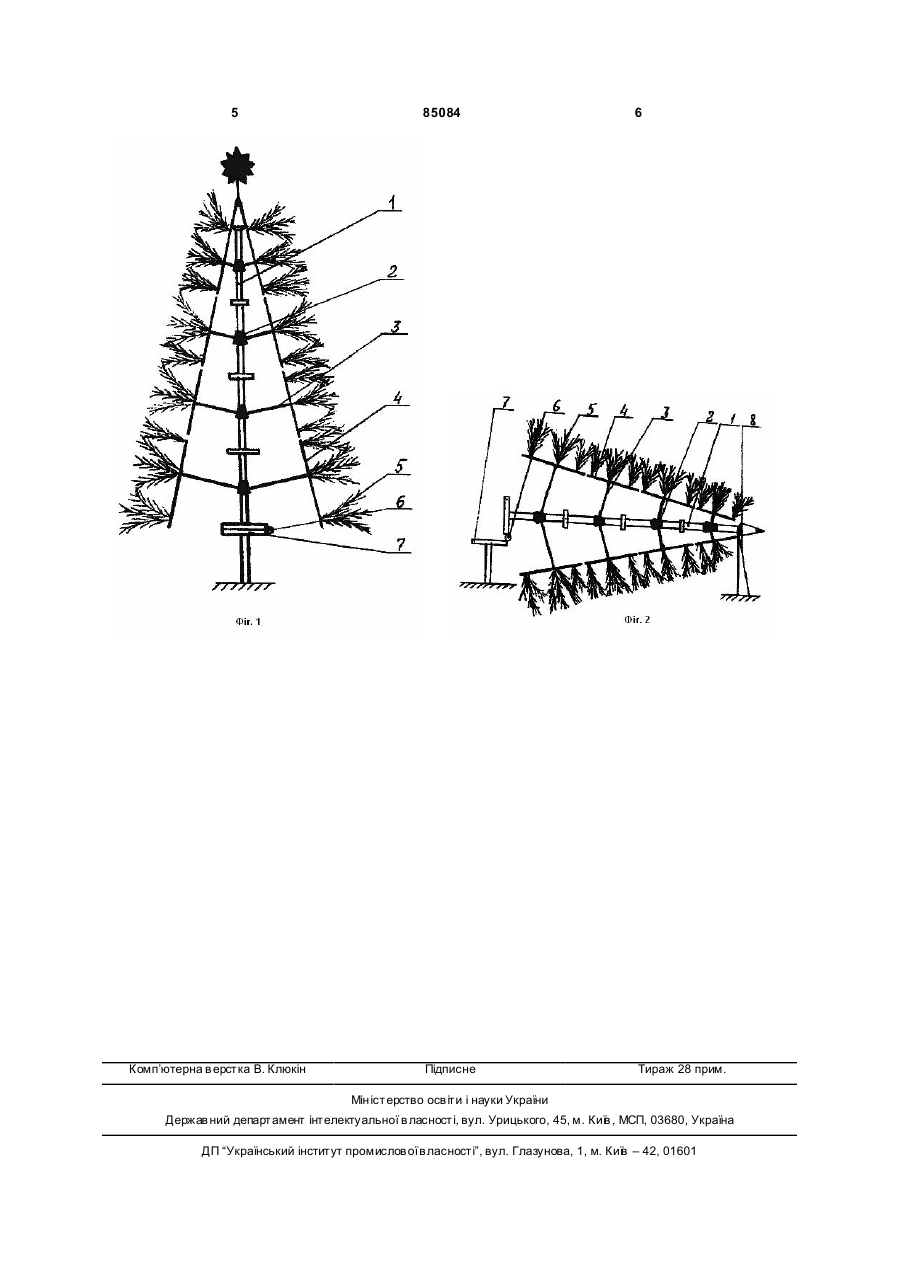

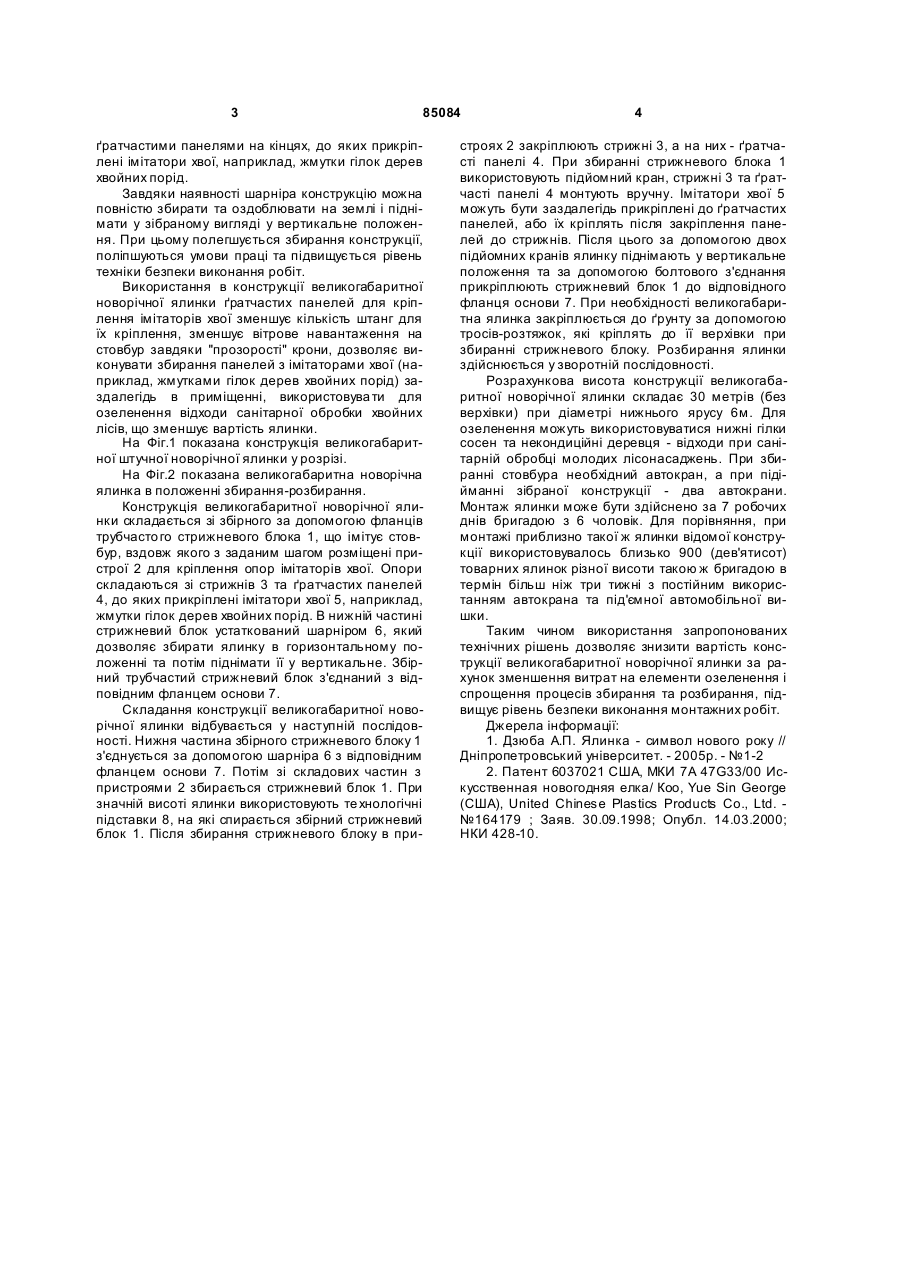

Великогабаритна новорічна ялинка, яка складається зі стовбура у вигляді збірного стрижневого блока, вздовж якого з заданим кроком розташовані пристрої для закріплення стрижневих опор для імітаторів хвої, яка відрізняється тим, що стовбур в нижній частині шарнірно з'єднаний з основою, а опори виконані у вигляді стрижнів різної довжини з ґратчастими панелями на кінцях, до яких прикріплені імітатори хвої, наприклад жмутки гілок дерев хвойних порід. (19) (21) a200612120 (22) 20.11.2006 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ДЗЮБА АНАТОЛІЙ ПЕТРОВИЧ, U A, ДРОНЬ МИКОЛА МИ ХАЙЛОВИЧ, UA, ЛЕБЕДЄВ ВОЛОДИМИР Н АЗАРОВИЧ, UA, ШИБКО ІВАН ВАСИЛЬОВИЧ, UA, ПАВЛЕНКО ІГОР ДЕМ'ЯНОВИЧ, UA, БОНДАРЕНКО ОЛЕГ ВІТАЛІЙОВИЧ, UA (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ, UA (56) Дзюба Ф.П. Ялинка - символ нового року // Дніпропетровський університет. - 2005 р. - № 1-2 US 6037021, A47G 33/00, A47G 33/06, 14.03.2000 SU 1347932, A47G 33/12, 30.10.1987 3 85084 ґратчастими панелями на кінцях, до яких прикріплені імітатори хвої, наприклад, жмутки гілок дерев хвойних порід. Завдяки наявності шарніра конструкцію можна повністю збирати та оздоблювати на землі і піднімати у зібраному вигляді у вертикальне положення. При цьому полегшується збирання конструкції, поліпшуються умови праці та підвищується рівень техніки безпеки виконання робіт. Використання в конструкції великогабаритної новорічної ялинки ґратчастих панелей для кріплення імітаторів хвої зменшує кількість штанг для їх кріплення, зменшує вітрове навантаження на стовбур завдяки "прозорості" крони, дозволяє виконувати збирання панелей з імітаторами хвої (наприклад, жмутками гілок дерев хвойних порід) заздалегідь в приміщенні, використовува ти для озеленення відходи санітарної обробки хвойних лісів, що зменшує вартість ялинки. На Фіг.1 показана конструкція великогабаритної штучної новорічної ялинки у розрізі. На Фіг.2 показана великогабаритна новорічна ялинка в положенні збирання-розбирання. Конструкція великогабаритної новорічної ялинки складається зі збірного за допомогою фланців трубчасто го стрижневого блока 1, що імітує стовбур, вздовж якого з заданим шагом розміщені пристрої 2 для кріплення опор імітаторів хвої. Опори складаються зі стрижнів 3 та ґратчастих панелей 4, до яких прикріплені імітатори хвої 5, наприклад, жмутки гілок дерев хвойних порід. В нижній частині стрижневий блок устаткований шарніром 6, який дозволяє збирати ялинку в горизонтальному положенні та потім піднімати її у вертикальне. Збірний трубчастий стрижневий блок з'єднаний з відповідним фланцем основи 7. Складання конструкції великогабаритної новорічної ялинки відбувається у наступній послідовності. Нижня частина збірного стрижневого блоку 1 з'єднується за допомогою шарніра 6 з відповідним фланцем основи 7. Потім зі складових частин з пристроями 2 збирається стрижневий блок 1. При значній висоті ялинки використовують те хнологічні підставки 8, на які спирається збірний стрижневий блок 1. Після збирання стрижневого блоку в при 4 строях 2 закріплюють стрижні 3, а на них - ґратчасті панелі 4. При збиранні стрижневого блока 1 використовують підйомний кран, стрижні 3 та ґратчасті панелі 4 монтують вручну. Імітатори хвої 5 можуть бути заздалегідь прикріплені до ґратчастих панелей, або їх кріплять після закріплення панелей до стрижнів. Після цього за допомогою двох підйомних кранів ялинку піднімають у вертикальне положення та за допомогою болтового з'єднання прикріплюють стрижневий блок 1 до відповідного фланця основи 7. При необхідності великогабаритна ялинка закріплюється до ґрунту за допомогою тросів-розтяжок, які кріплять до її верхівки при збиранні стрижневого блоку. Розбирання ялинки здійснюється у зворотній послідовності. Розрахункова висота конструкції великогабаритної новорічної ялинки складає 30 метрів (без верхівки) при діаметрі нижнього ярусу 6м. Для озеленення можуть використовуватися нижні гілки сосен та некондиційні деревця - відходи при санітарній обробці молодих лісонасаджень. При збиранні стовбура необхідний автокран, а при підійманні зібраної конструкції - два автокрани. Монтаж ялинки може бути здійснено за 7 робочих днів бригадою з 6 чоловік. Для порівняння, при монтажі приблизно такої ж ялинки відомої конструкції використовувалось близько 900 (дев'ятисот) товарних ялинок різної висоти такою ж бригадою в термін більш ніж три тижні з постійним використанням автокрана та під'ємної автомобільної вишки. Таким чином використання запропонованих технічних рішень дозволяє знизити вартість конструкції великогабаритної новорічної ялинки за рахунок зменшення витрат на елементи озеленення і спрощення процесів збирання та розбирання, підвищує рівень безпеки виконання монтажних робіт. Джерела інформації: 1. Дзюба А.П. Ялинка - символ нового року // Дніпропетровський університет. - 2005р. - №1-2 2. Патент 6037021 США, МКИ 7А 47G33/00 Искусственная новогодняя елка/ Коо, Yue Sin George (США), United Chinese Plastics Products Co., Ltd. №164179 ; Заяв. 30.09.1998; Опубл. 14.03.2000; НКИ 428-10. 5 Комп’ютерна в ерстка В. Клюкін 85084 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
