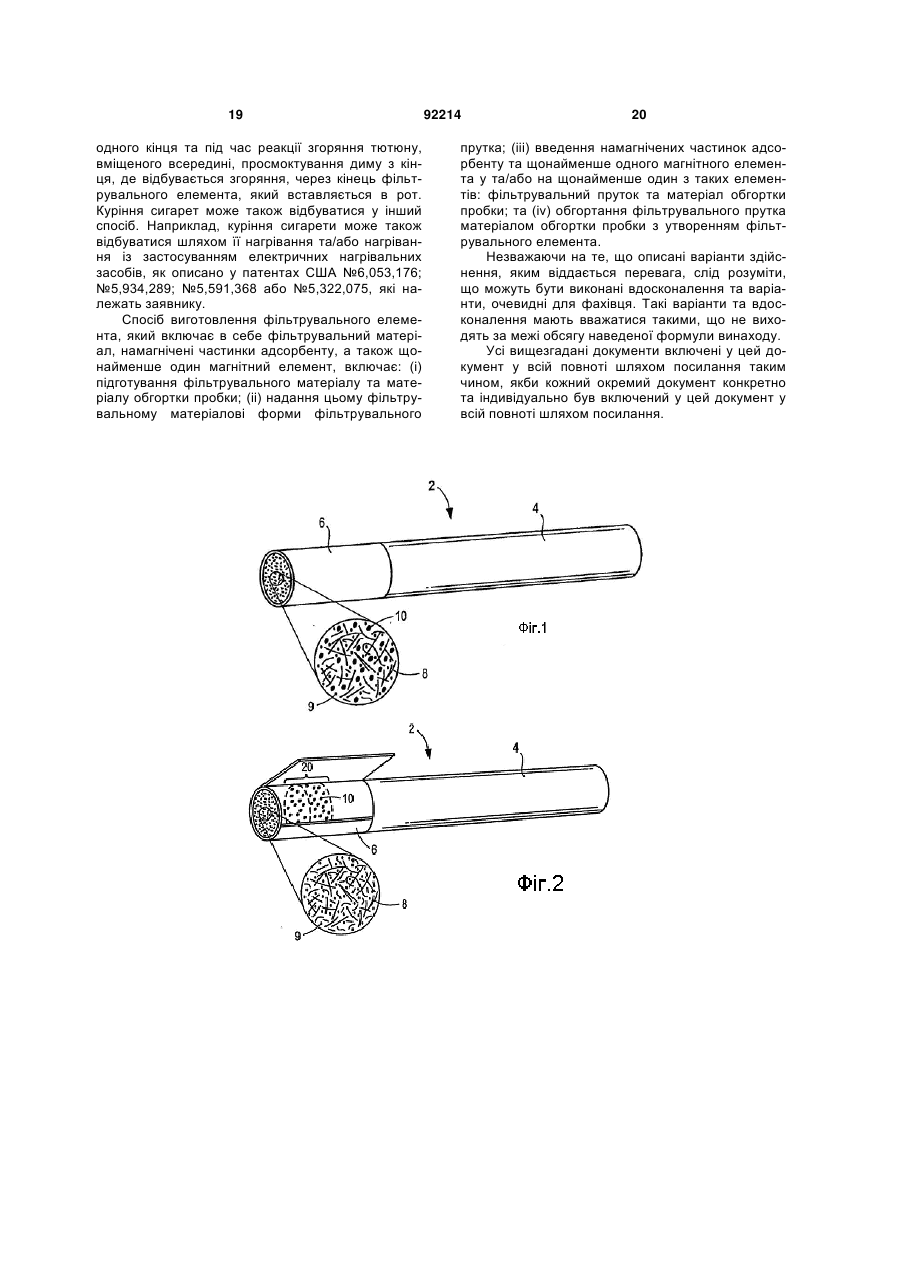

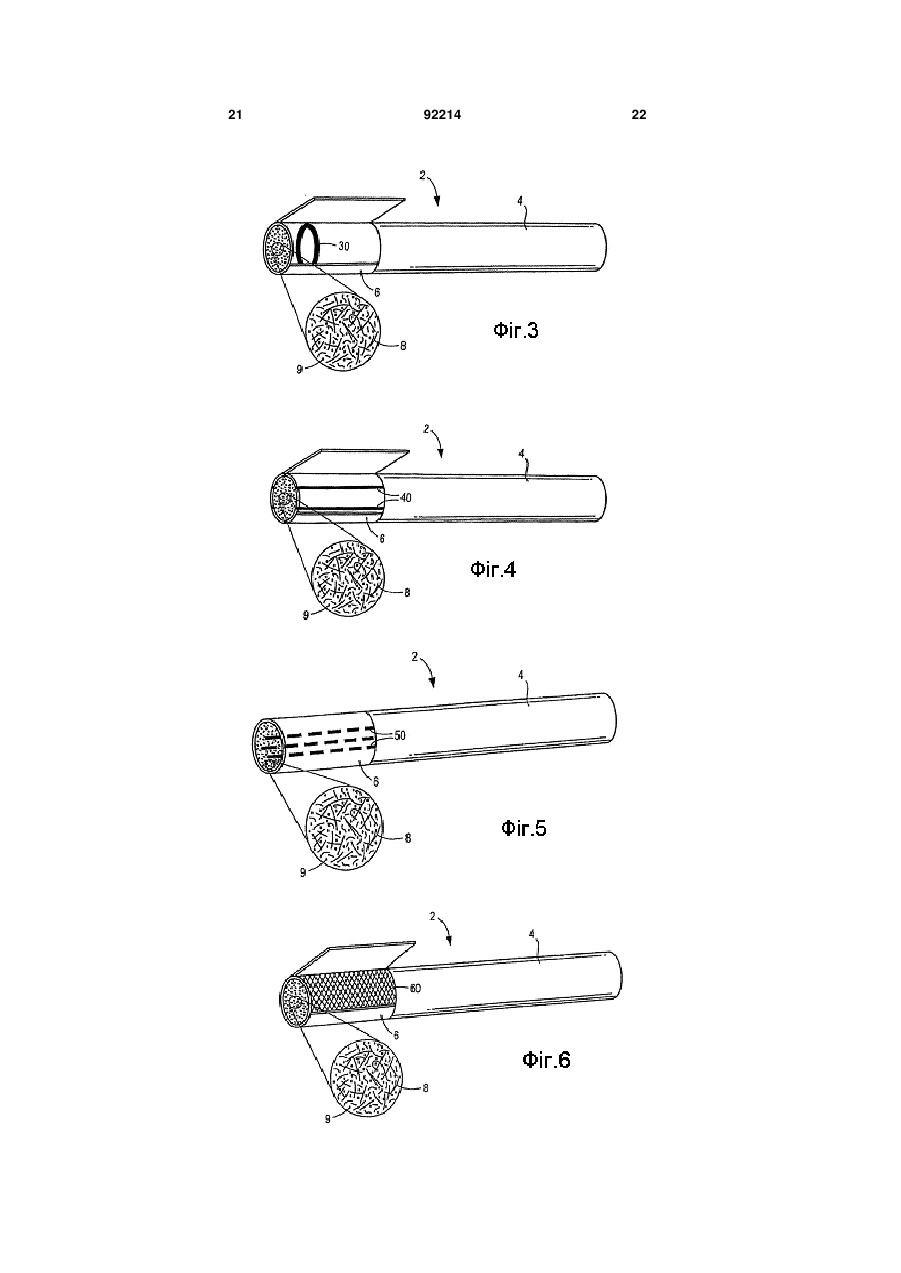

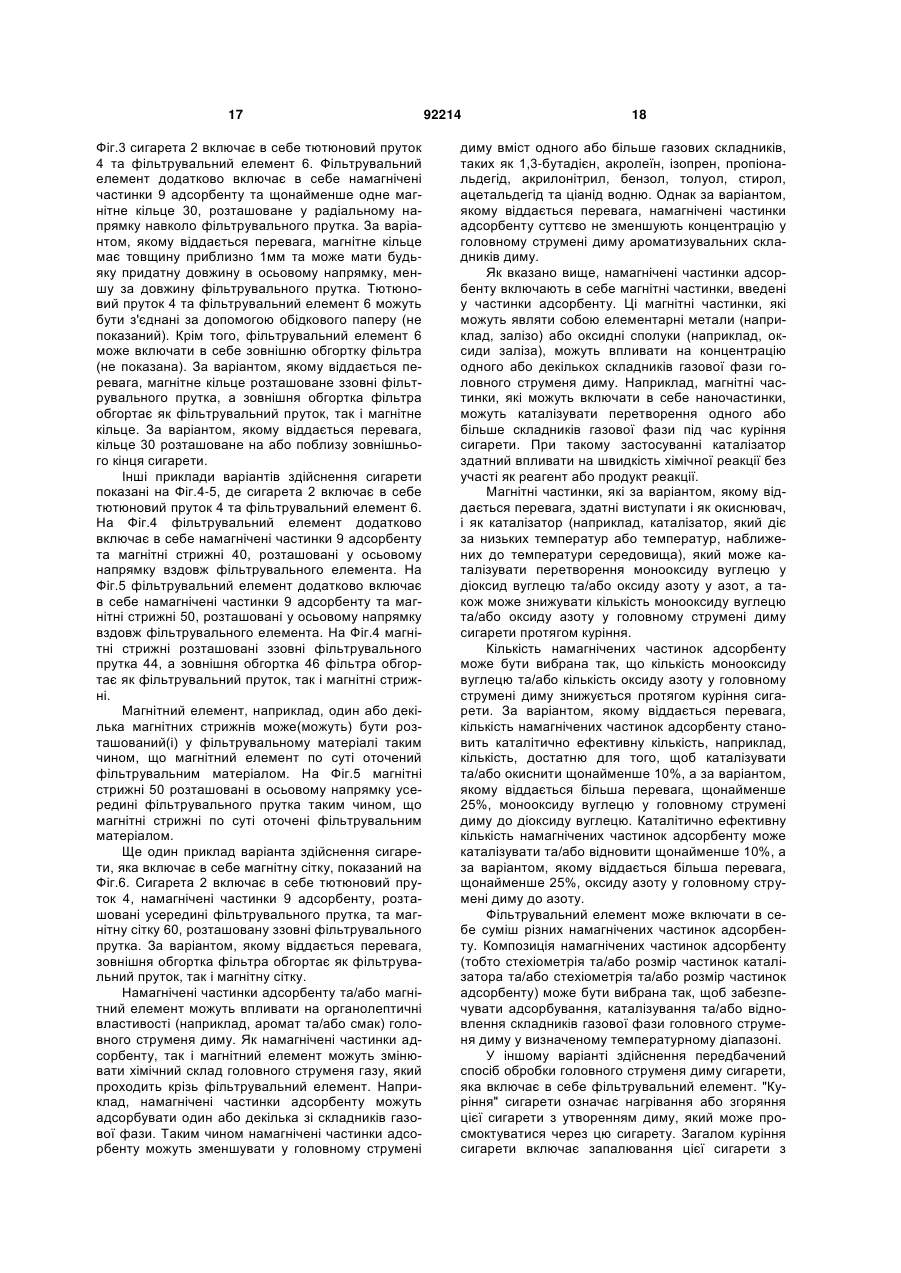

Фільтрувальний елемент, сигарета, яка включає його в себе, та спосіб виготовлення фільтрувального елемента

1. Фільтрувальний елемент, придатний до використання у сигареті з фільтром, який включає в себе фільтрувальний матеріал, частинки намагніченого адсорбенту та щонайменше один магнітний елемент. 2. Фільтрувальний елемент за п. 1, який відрізняється тим, що намагнічений адсорбент включає в себе частинки магнітного матеріалу, введені у частинки адсорбівного матеріалу. 3. Фільтрувальний елемент за п. 1, який відрізняється тим, що намагнічений адсорбент включає в себе частинки заліза та/або оксиду заліза, введені у частинки активованого вугілля. 4. Фільтрувальний елемент за п. 1, який відрізняється тим, що частинки намагніченого адсорбенту розподілені по фільтрувальному матеріалу. 5. Фільтрувальний елемент за п. 1, який відрізняється тим, що згаданий щонайменше один магніт C2 2 (19) 1 3 вальному елементі, якому віддається перевага, частинки намагніченого адсорбенту введені у фільтрувальний матеріал. За варіантом, якому віддається перевага, щонайменше один магнітний елемент має напруженість магнітного поля, достатню для притягання намагнічених частинок адсорбенту та/або фрагментів намагнічених частинок адсорбенту, захоплених головним струменем диму сигарети. Шляхом магнітного притягання магнітний елемент може затримувати намагнічені частинки адсорбенту або їхні фрагменти усередині фільтрувального елемента. Таким чином, у сигареті, яка включає в себе фільтрувальний елемент, цей щонайменше один магнітний елемент може зменшувати кількість намагнічених частинок адсорбенту, які виходять крізь кінець сигарети, який вставляється в рот, під час куріння. Намагнічений адсорбівний матеріал містить частинки магнітного матеріалу, введені у частинки адсорбівного матеріалу. До прикладів намагніченого адсорбівного матеріалу належать частинки заліза та/або оксиду заліза, введені у частинки активованого вугілля. Намагнічений адсорбент може мати середній розмір частинок, придатний для розташування у фільтрувальному елементі сигарети (наприклад, менший ніж 5мм). За варіантом, якому віддається перевага, цей щонайменше один магнітний елемент має щонайменше один розмір, більший ніж приблизно 1мм або більший ніж приблизно 2мм. Цей щонайменше один магнітний елемент може мати форму гранул, диска, кільця, циліндра, стрічки, фольги, сітки або прутка. Магнітний елемент може являти собою постійний магніт або електромагніт. За варіантом, якому віддається перевага, магнітні елементи являють собою по суті ферит, неодимово-залізоборовий магніт, самарієво-кобальтовий магніт, алюмінієво-нікелево-кобальтовий магніт або електромагніт. Цей щонайменше один магнітний елемент може мати температуру Кюрі щонайменше приблизно 300°С. У одному з прикладів здійснення цей щонайменше один магнітний елемент може бути розташований принаймні частково навколо фільтрувального матеріалу. Наприклад, цей щонайменше один магнітний елемент може бути розташований на внутрішній поверхні обгортки пробки, яку застосовано для того, щоб загорнути фільтрувальний матеріал. У ще одному прикладі здійснення цей щонайменше один магнітний елемент може бути розташований у одній або декількох частинах фільтра, вибраних із групи, яка складається з паперової вставки відповідної форми, пробки, простору між пробками, паперу фільтра для сигарети, ацетатцелюлозної гільзи, поліпропіленової гільзи та безнапірної гільзи. Намагнічені частинки адсорбенту та/або щонайменше один магнітний елемент можуть бути розташовані у фільтрувальному матеріалі до надання фільтрувальному матеріалові форми фільтрувального прутка. Один з прикладів сигарети включає в себе тютюновий пруток, загорнутий у сигаретний папір та прикріплений до фільтрувального елемента за допомогою обідкового паперу. Щонайменше один 92214 4 магнітний елемент може бути виконаний з можливістю зменшення кількості намагнічених частинок адсорбенту або фрагментів намагнічених частинок адсорбенту, захоплених головним струменем диму сигарети. Щонайменше один магнітний елемент може бути розташований по осі між фільтрувальним елементом та тютюновим прутком. Сигарета, яка включає в себе фільтрувальний елемент, додатково може включати в себе намагнічені частинки адсорбенту, введені у тютюновий пруток та/або сигаретний папір, застосований для формування сигарети. За варіантом здійснення сигарети, якому віддається перевага, намагнічені частинки адсорбенту та/або щонайменше один магнітний елемент можуть бути виконані з можливістю змінювання хімічного складу головного струменя диму, який проходить крізь фільтрувальний елемент під час куріння сигарети. За одним з варіантів здійснення намагнічені частинки адсорбенту можуть адсорбувати один або більше складників газової фази у головному струмені диму. У ще одному прикладі здійснення намагнічені частинки адсорбенту можуть каталізувати перетворення одного або більше складників газової фази у головному струмені диму. Як приклад, у сигареті, яка включає в себе фільтрувальний елемент, магнітні частинки, введені у частинки намагніченого адсорбенту, здатні каталізувати перетворення монооксиду вуглецю у діоксид вуглецю та/або оксиду азоту у азот під час куріння сигарети. Спосіб обробки сигаретного диму включає нагрівання або запалювання сигарети для утворення диму та просмоктування диму через сигарету, у якій намагнічені частинки адсорбенту та/або фрагменти намагнічених частинок адсорбенту, захоплені димом, притягаються магнітними силами до щонайменше одного магнітного елемента та затримуються у фільтрувальному елементі. Спосіб виготовлення фільтрувального елемента, який включає в себе фільтрувальний матеріал, намагнічені частинки адсорбенту, а також щонайменше один магнітний елемент, включає: (і) підготування фільтрувального матеріалу та матеріалу обгортки пробки; (іі) формування з фільтрувального матеріалу фільтрувального прутка; (ііі) введення намагнічених частинок адсорбенту та щонайменше одного магнітного елемента у та/або на щонайменше один з таких компонентів, як фільтрувальний пруток та матеріал обгортки пробки; та (iv) обгортання фільтрувального прутка матеріалом обгортки пробки з утворенням фільтрувального елемента. Намагнічені частинки адсорбенту та/або щонайменше один магнітний елемент можуть бути введені у фільтрувальний матеріал до надання цьому фільтрувальному матеріалові форми фільтрувального прутка. Спосіб може включати формування щонайменше одного магнітного елемента принаймні частково навколо фільтрувального прутка перед обгортанням фільтрувального прутка матеріалом обгортки пробки та/або розташування щонайменше одного магнітного елемента на внутрішній поверхні обгортки пробки до обгортання фільтрувального прутка матеріалом обгортки пробки. 5 Фіг.1 являє собою вид у перспективі сигарети, яка включає в себе намагнічені частинки адсорбенту та магнітні гранули, введені у фільтрувальні матеріали фільтрувального елемента сигарети; Фіг.2 являє собою вид у перспективі сигарети, яка включає в себе намагнічені частинки адсорбенту та магнітні гранули, введені у фільтрувальний елемент у вигляді газопроникного шару; Фіг.3 являє собою вид у перспективі сигарети, яка включає в себе намагнічені частинки адсорбенту та магнітне кільце, утворене навколо фільтрувального мундштука сигарети; Фіг.4 являє собою вид у перспективі сигарети, яка включає в себе намагнічені частинки адсорбенту та магнітні стрижні, розташовані вздовж поверхні фільтрувального мундштука сигарети; Фіг.5 являє собою вид у перспективі сигарети, яка включає в себе намагнічені частинки адсорбенту та магнітні стрижні, розташовані в осьовому напрямку усередині фільтрувального мундштука сигарети; та Фіг.6 являє собою вид у перспективі сигарети, яка включає в себе намагнічені частинки адсорбенту та магнітну сітку, розташовану по зовнішній поверхні фільтрувального мундштука сигарети. Детальний опис варіантів здійснення, яким віддається перевага Описаний фільтрувальний елемент, виконаний з можливістю розташування у сигареті з фільтром. Цей фільтрувальний елемент включає в себе матеріал фільтра для сигарети, частинки намагніченого адсорбівного матеріалу, а також щонайменше один магнітний елемент. Під час куріння сигарети, яка включає в себе фільтрувальний елемент, згаданий магнітний елемент може притягати намагнічені частинки адсорбенту та/або фрагменти намагнічених частинок адсорбенту та затримувати намагнічені частинки адсорбенту у фільтрувальному елементі. Термін "магнітний елемент" у тлумаченні, застосованому у цьому документі, означає монолітний магнітний матеріал, який за варіантом, якому віддається перевага, має щонайменше один розмір, який становить щонайменше 1мм. Наприклад, магнітний елемент може мати довжину, ширину, товщину та/або діаметр щонайменше 1мм. Загалом напруженість поля постійного магніту, виготовленого з конкретного магнітного матеріалу, є пропорційною розміру магніту (наприклад, об'єму). Магнітні елементи, яким віддається перевага, мають такі розміри та форму, які забезпечують ефективність фільтрів для намагнічених частинок адсорбенту під час куріння сигарети, яка включає в себе фільтрувальний елемент. Магнітний елемент може мати будь-який розмір та форму, придатні для розташування в фільтрувальному елементі. Приклад магнітного елемента може включати в себе одну або декілька магнітних гранул. За варіантом, якому віддається перевага, магнітні гранули можуть мати середній розмір частинок більше ніж 1мм (наприклад, щонайменше 2мм, 3мм, 4мм або 5мм). Форма магнітних гранул може бути по суті сферичною або несферичною. За варіантом, якому віддається більша перевага, магнітний елемент може мати форму диска, кільця, цилінд 92214 6 ра, стрічки, фольги, сітки або прутка. У варіантах здійснення, у яких магнітний елемент являє собою пруток або циліндр, за варіантом, якому віддається перевага, довжина прутка або циліндра більше ніж у 4 рази перевищує його діаметр. Фільтрувальний елемент може включати в себе магнітний елемент, виготовлений з будь-якого магнітного матеріалу, здатного притягати та затримувати намагнічені частинки адсорбенту. У одному з прикладів здійснення магнітний матеріал, застосований для виконання магнітного елемента, вибраний з групи матеріалів, яка складається з феритів (наприклад, магнітних композицій, які містять оксид заліза та оксид стронцію або оксид барію), неодимово-залізо-борові (NdFeB) магніти, самарієво-кобальтові магніти (наприклад, SmCo5, Sm2Co17 тощо), алюмінієво-нікелево-кобальтові магніти (наприклад, сплави алюмінію, нікелю, кобальту та заліза) та їх суміші. Магнітний елемент може являти собою електромагніт або постійний магніт. У варіантах здійснення, у яких магнітний елемент являє собою електромагніт, може бути застосоване електричне живлення для подавання електричного струму на електромагніт для намагнічування цього електромагніту. Магнітна сила постійного магніту може змінюватися залежно від температури. Загалом спонтанна намагніченість магнітного матеріалу зменшується разом із підвищенням температури. Температура, вище якої спонтанна намагніченість у магнітному матеріалі виникати не може, відома як температура Кюрі. Відповідно діапазон ефективних температур фільтрування для магнітного елемента, виготовленного з постійного магніту, знаходиться нижче його температури Кюрі. Температура Кюрі для магнітів із феробору неодиму звичайно лежить у діапазоні від приблизно 300°С до приблизно 350°С. Самарієво-кобальтові магніти та алюмінієво-нікелево-кобальтові магніти звичайно мають температуру Кюрі у діапазоні від приблизно 750°С до приблизно 800°С, та від приблизно 800°С до приблизно 900°С, відповідно. За варіантом, якому віддається перевага, магнітний елемент виготовлений з матеріалу, який має температуру Кюрі, достатньо високу для зберігання своїх магнітних властивостей протягом куріння сигарети. За варіантом здійснення, якому віддається перевага, магнітний елемент має температуру Кюрі вище ніж приблизно 300°С. Магнітний елемент може бути спеченим матеріалом, який являє собою повністю щільний моноліт або частково щільний моноліт. Таким чином, магнітний елемент може являти собою моноліт, який має 100% або менше своєї теоретичної густини (наприклад, магніт, який має щонайменше приблизно 50%, 60%, 70%, 80% або 90% густини). Наприклад, магнітний елемент може мати вигляд повністю щільного кільця або диска з магнітного матеріалу, або ж магнітний елемент може мати вигляд пористого (наприклад, газопроникного) кільця або диска. Фільтрувальний елемент виконаний з можливістю розташування у сигареті з фільтром. Фільтри для сигарет мають різноманітні конструкції. Зазвичай фільтри для сигарет включають в себе чотири 7 основні компоненти: джгут фільтра, такий як пучок ацетатцелюлозних волокон або паперу, який являє собою більшу частину фільтра; пластифікатор (тобто пом'якшувальна домішка, додана для зв'язування фільтрувальних волокон разом у суцільний пруток); обгортка пробки (тобто паперова обгортка, яка вміщує фільтрувальний матеріал); та клей, застосований для прикріплення обгортки пробки до суцільного фільтрувального прутка. Фільтрувальні прутки для виготовлення фільтрів для сигарет, які можуть бути прикріплені до тютюнових прутків (наприклад, прикріплені за допомогою обідкового паперу) для виготовлення сигарет із фільтром, можуть бути виготовлені шляхом формування прутка із пучка або джгута фільтрувального матеріалу із застосуванням устаткування для виготовлення прутка. Зазвичай фільтрувальний пруток включає в себе до тридцяти тисяч волокон фільтрувального матеріалу. За варіантом, якому віддається перевага, фільтрувальний матеріал, застосований для виготовлення фільтрувального прутка, є ацетат целюлози, який є складним ефіром целюлози. Сигаретні фільтрувальні прутки можуть також бути виготовлені з волокон іншого складного ефіру целюлози (наприклад, триацетата целюлози), штучної целюлози (наприклад, віскози), поліамідних волокон (наприклад, нейлону), поліімидних волокон, акрилових волокон, поліефірних волокон, полікарбонатних волокон, поліетиленових волокон, полівінілхлоридних волокон, поліолефінових волокнистих матеріалів, поліпропіленових волокон, волокон із деревної маси, бавовни, льону, джуту, вати, шовку, рамі, протеїнових волокон та паперу. Сигаретні фільтрувальні мундштуки можуть бути виконані з комбінацій цих матеріалів. Звичайно пластифікатор або зв'язуючу речовину, таку як триацетин, додають до джгута перед його подаванням на устаткування для виготовлення прутка. Крім того, джгут може бути розширеним та збитим, або "розпушеним", звичайно шляхом піддавання джгута розтяганню та пропускання його через струмені повітря. Цей розпушений джгут може бути пропущений через конічний отвір або інший ущільнювальний засіб, після чого - через формувальний отвір для формування фільтрувального прутка. Пластифікатор, який може бути доданий до джгута під час або після розпушування, може поліпшити взаємне зчеплення волокон у точках їх перетину під час формування джгута. Таким чином, додавання пластифікатора може підвищити щільність фільтрувального мундштука, утвореного з джгута. Пластифікатор може також мати здатність до фільтрування. Властивості готового фільтрувального прутка (наприклад, ефективність фільтрування, щільність, стабільність розмірів тощо) можуть бути поліпшені шляхом обробки (наприклад, нагрівання) пластифікатора. Фільтрувальний пруток може мати зовнішній шар (наприклад, обгортку пробки) для зберігання його форми. Зовнішній шар може включати в себе обгортку із сигаретного паперу або іншого листового матеріалу. Обгортка сигарети може бути виконана з будь-якого обгорткового матеріалу, при 92214 8 датного для обгортання навколо фільтрувального матеріалу, в тому числі обгорткового матеріалу, який містить льон, прядиво, кенаф, еспарто, рисову соломку, целюлозу тощо. У обгортку сигарети можуть додаватися також факультативні наповнювачі, ароматизатори та регулятори горіння. Обгортка може мати декілька шарів у поперечному перерізі, наприклад, мати вигляд двошарової обгортки, як описано у патенті США №5,143,098, який належить заявнику та зміст якого у всій повноті включено у цей документ шляхом посилання. Для виконання фільтрувального елемента можуть бути застосовані різноманітні конструкції фільтрів. Приклади конструкцій фільтра включають монофільтр, подвійний фільтр, потрійний фільтр, фільтр із порожнинами, фільтр із заглибленням, безнапірний фільтр або їх комбінації, але не обмежуються ними. Монофільтри звичайно включають в себе ацетатцелюлозний джгут або целюлозно-паперові матеріали. Чисті целюлозні монофільтри або паперові фільтри можуть являти собою ефективні фільтри для смолистих речовин та/або нікотину, а також вони звичайно мають добру здатність до біологічного розкладу. Подвійні фільтри звичайно містять ацетатцелюлозний кінець, який вставляється в рот, а також чисто целюлозний або ацетатцелюлозний сегмент. Довжина та падіння тиску сегментів у подвійному фільтрі можуть регулюватися для забезпечення потрібної фільтрації (тобто адсорбції та/або абсорбції) та опору просмоктуванню (відомого фахівцям як resistance to draw, RTD). Потрійні фільтри можуть включати в себе сегмент, який вставляється в рот, сегмент, прилеглий до тютюну, а також середній сегмент, який включає в себе папір. Фільтри з порожниною звичайно мають два сегменти, наприклад, ацетат-ацетат, ацетат-папір або папір-папір, розділені порожниною. Фільтри із заглибленням включають в себе відкриту порожнину з того боку, який вставляється в рот. Фільтрувальний елемент може бути вентильованим та/або включати в себе ароматизатори, каталізатори або інші домішки, придатні для застосування у фільтрувальному елементі. Магнітний елемент може бути введений у фільтрувальний елемент багатьма способами. Магнітний елемент може бути введений у фільтрувальний матеріал перед, під час та/або після виготовлення з нього фільтрувального прутка. Наприклад, магнітний елемент може бути введений у фільтрувальний матеріал, застосований для виготовлення фільтрувального прутка та/або введена у попередньовиготовлений фільтрувальний пруток. Магнітний елемент може бути введений у фільтрувальний пруток так, що магнітний елемент по суті оточений фільтрувальним матеріалом, або у альтернативному варіанті здійснення магнітний субстрат магнітний елемент може бути розташований повністю або частково навколо фільтрувального прутка. У ще одному варіанті здійснення магнітний елемент може бути розташований у просторі або порожнині всередині фільтрувального мундштука. Щонайменше один магнітний елемент може бути розташований у одній або декількох частинах фільтра для сигарети, вибраних з 9 групи, яка складається з паперової вставки відповідної форми, пробки, простору між пробками, паперу фільтра для сигарети, ацетатцелюлозної гільзи, поліпропіленової гільзи та безнапірної гільзи. Фільтрувальний елемент може бути прикріплений до тютюнового прутка з утворенням фільтра для сигарети. Під час виготовлення сигарети різаний наповнювач може бути доданий до інших сигаретних домішок та поданий у машину для виготовлення сигарет для виготовлення тютюнового стовпчика, який потім загортають у сигаретний папір з утворенням тютюнового прутка, який ріжуть на частини, та факультативно скріплюють із фільтром. Готові сигарети можуть бути виготовлені з потрібними характеристиками із застосуванням типових або модифікованих способів виготовлення сигарет та обладнання. Сигарети можуть мати довжину від приблизно 50мм до приблизно 120мм. Довжина периметра становить від приблизно 15мм до приблизно 30мм, а за варіантом, якому віддається перевага, приблизно 25мм. Густина тютюну звичайно становить від приблизно 100мг/см3 до приблизно 300мг/см3, а за варіантом, якому віддається перевага, від приблизно 150мг/см3 до приблизно 275мг/см3. Різаний тютюновий наповнювач звичайно застосовують у вигляді шматків або прядок, порізаних на ширину від приблизно 1/4см до приблизно 1/8см (від приблизно 1/10 дюйма до приблизно 1/20 дюйма) або навіть 1/16см (1/40 дюйма). Довжина цих прядок може становити від приблизно 0,65см до приблизно 7,6см (від приблизно 0,25 дюйма до приблизно 3,0 дюймів). Сигарети можуть також включати в себе один або декілька ароматизаторів або інших домішок (наприклад, регулятори горіння, модифікатори згоряння, барвники, зв'язуючі тощо). Для утворення різаного тютюну може застосовуватись будь-яка придатна тютюнова суміш. Приклади придатних сортів тютюну включають тютюн трубовогневого сушіння, типу Берлей, Брайт, Меріленд або тютюни східного типу, рідкісні, шляхетні або спеціальні тютюни, а також їх суміші. Цей тютюн може подаватися у вигляді листового тютюну, оброблених тютюнових матеріалів, таких як об'ємно-розширений або розпушений тютюн, оброблені жилки тютюнового листя, такі як різано-катані або різано-розпушені жилки тютюнового листя, відновлених тютюнових матеріалів, або ж їх сумішей. Такий тютюн може також містити замінники тютюну. Термін "головний струмінь" диму означає суміш газів, яка проходить крізь тютюновий пруток та виходить із боку фільтра, тобто кількість диму, яка виходить або просмоктується з того кінця сигарети, який вставляється в рот, під час її куріння. Головний струмінь диму містить дим, яка засмоктується як через зону жевріння сигарети, так і через паперову обгортку цієї сигарети. Термін "побічний струмінь" диму означає дим, що утворюється під час статичного горіння. У сигареті, яка включає в себе фільтрувальний елемент, намагнічені частинки адсорбенту можуть бути відфільтровані з головного струменя диму 92214 10 шляхом притягання магнітними силами до одного або декількох магнітних елементів, розташованих у фільтрувальному елементі. Терміни "за допомогою фільтра" або "фільтром" означають, що магнітний елемент може притягати магнітними силами та затримувати намагнічені частинки адсорбенту та/або фрагменти намагнічених частинок адсорбенту у фільтрувальному елементі. За варіантом, якому віддається перевага, магнітний елемент може суттєво зменшувати кількість намагнічених частинок адсорбенту (наприклад, намагнічені частинки активованого вугілля), які виходять з того кінця сигарети, який вставляється в рот, під час її куріння. У сигареті, якій віддається перевага, фільтрувальний елемент може зменшувати кількість (наприклад, за масою) намагнічених частинок адсорбенту, які виходять через кінець фільтра, який вставляється в рот, під час куріння сигарети щонайменше на приблизно 10% (мас.) (наприклад, щонайменше на 20% (мас), 30% (мас), 40% (мас), 50% (мас.) або більше). У альтернативних варіантах здійснення щонайменше один магнітний елемент може бути рівномірно або нерівномірно розподілений у фільтрувальному елементі. Наприклад, магнітні гранули можуть бути більш сильно зосереджені з боку тютюнового прутка, кінця сигарети, який вставляється в рот, або у просторі між кінцем з боку тютюнового прутка та кінцем тютюнового прутка, який вставляється в рот. За прикладом здійснення, якому віддається перевага, магнітне кільце може бути розташоване поблизу того кінця фільтрувального мундштука, який вставляється в рот. Один або декілька магнітних елементів можуть бути розташовані в порожнистій частині фільтрувального елемента сигарети. Наприклад, деякі фільтри для сигарет мають конфігурацію пробкапроміжок-пробка, у якому пробки включають в себе волокнистий фільтрувальний матеріал, а простір являє собою просто порожнину між двома фільтрувальними пробками. Ця порожнина може бути заповнена частково або повністю одним або декількома магнітними елементами. Ущільнений шар магнітних елементів може бути розташований у такій порожнині. Наприклад, шар магнітних гранул може бути розташований у просторі між пробками стандартного ацетатцелюлозного фільтрувального мундштука. Магнітний елемент або множина елементів можуть бути розташовані у фільтрувальному елементі після виготовлення фільтрувального прутка. Наприклад, магнітний елемент може бути розташований навколо попередньо виготовленого фільтрувального прутка. Магнітне кільце, наприклад, може бути встановлене (наприклад, намотане) навколо попередньо виготовленого фільтрувального прутка таким чином, що кільце має зовнішній діаметр, що приблизно дорівнює діаметру фільтрувального прутка. Радіальна товщина та/або осьова ширина магнітного кільця може становити від приблизно 0,05мм до приблизно 1мм або більше. Наприклад, магнітне кільце може мати товщину та/або ширину щонайменше приблизно 0,1мм, 0,2мм, 0,5мм, 1мм або 2мм. У ще одному прикладі магнітний елемент може бути розташо 11 ваний на зовнішній поверхні попередньо виготовленого фільтрувального прутка перед тим, як цей пруток загортають у сигаретний папір (наприклад, обгортку пробки) з утворенням фільтрувального елемента. Магнітні стрижні або стрічки, наприклад, можуть бути розташовані в осьовому напрямку по зовнішній поверхні фільтрувального прутка між фільтрувальним прутка та обгорткою пробки, розташованою навколо фільтрувального прутка. У ще одному прикладі магнітний елемент у вигляді листа (наприклад, магнітної фольги) або сітки (наприклад, перфорованої магнітної фольги) може бути розташований навколо фільтрувального прутка, який у свою чергу загорнутий у сигаретний папір (наприклад, обгортку пробки) з утворенням фільтрувального елемента. Ці лист або сітка можуть бути заздалегідь з'єднані з обгорткою пробки з утворенням ламінату, який обгортають навколо фільтрувального прутка з утворенням фільтрувального елемента. Клей може бути застосований для прикріплення магнітного елемента до фільтрувального прутка та/або обгортки пробки. За варіантом, якому віддається перевага, ламінована магнітною фольгою обгортка пробки виконана з можливістю обгортання навколо фільтрувального прутка так, що магнітна фольга розташована на внутрішній поверхні обгортки пробки (наприклад, у контакті з фільтрувальним матеріалом). Магнітні елементи, які або безпосередньо перемішані з фільтрувальним матеріалом, або виконані у вигляді ущільненого шару, або введені після утворення фільтрувального мундштука, можуть бути застосовані окремо у фільтрувальному елементі або можуть бути введені разом з іншими відомими матеріалами, які мають вплив на газову фазу, такими як каталізатори, ароматизатори тощо. Розмір, розподілення та місце розташування щонайменше одного магнітного елемента, впровадженого у фільтрувальний елемент шляхом введення у та/або на фільтрувальний матеріал, можуть бути визначені звичайним експериментуванням залежно від, між іншим, кількості намагнічених частинок адсорбенту, введених у сигарету, кількості складників газової фази, які мають бути видалені з головного струменя диму, та/або магнітної сили магнітного елемента(ів). Додатково до магнітного елемента фільтрувальний елемент включає в себе частинки намагніченого адсорбенту. Намагнічені частинки адсорбенту включають в себе магнітні частинки, введені у частинки адсорбенту. Завдяки введенню магнітних частинок у частинки адсорбенту ці частинки адсорбенту можуть бути притягнуті та затримані усередині фільтрувального елемента магнітним елементом. Звичайно до введення магнітних частинок у частинки адсорбенту ці частинки адсорбенту є немагнітними. Частинки адсорбенту можуть включати в себе будь-які придатні адсорбівні засоби. Приклади адсорбентів включають молекулярні сита, такі як цеоліти, кремнеземи, силікати, глиноземи та вугілля (наприклад, активоване вугілля). За варіантом здійснення, якому віддається перевага, таким ад 92214 12 сорбівним засобом є активоване вугілля. "Активоване вугілля" означає будь-яку пористу форму вугілля з великою площею поверхні. Активоване вугілля може бути отримано шляхом термічної обробки будь-якого придатного джерела вуглецю. Активація зазвичай збільшує пористість, і активоване вугілля може мати широкий діапазон розмірів пор, або розмірами пор можна керувати для забезпечення потрібного розподілення розмирів розмірів пор. Активоване вугілля, якому віддається особлива перевага, наявне на ринку (наприклад, випускається фірмою PICA USA, Inc., Truth or Consequences, Нью-Мексіко). Активоване вугілля також може бути виготовлено шляхом обвуглювання кокосової шкарлупи, вугілля, деревини, смоли, торфу, целюлозних волокон, лігніту та кісточок олив. Обвуглювання звичайно виконують за підвищених температур, наприклад, 400-1000°С в інертній атмосфері з подальшою активацією (тобто кальцинуванням) за умов, які сприяють відновленню або окисненню. Таке активоване вугілля може перебувати у формі кульок, гранул та/або волокон. Частинки адсорбенту можуть включати в себе гранульовані частинки розміру від приблизно 100мкм до приблизно 5мм. Наприклад, частинки активованого вугілля можуть мати середній розмір від приблизно 0,2мм до приблизно 2мм (наприклад, приблизно 200мкм, 500мкм, 1000мкм або 2000мкм). Частинки адсорбівного матеріалу можуть мати будь-яке потрібне розподілення розмірів пор, яке включає в себе такі пори, як мікропори, мезопори та макропори. Термін "мікропористий" загалом означає такі матеріали, що мають розміри пор приблизно 20 ангстрем (Å) або менше, а термін "мезопористий" загалом означає такі матеріали, що мають розміри пор приблизно 20-500 А. Магнітні частинки можуть бути введені у пори частинок адсорбенту шляхом просочування, механічного перемішування, термічного розкладання на місці органічних матеріалів-попередників або іншими способами. Частинки адсорбенту можуть бути вибрані таким чином, щоб мати відповідну площу поверхні для селективного адсорбування складників газу із сигаретного диму. Наприклад, активоване вугілля звичайно має площу поверхні, більшу ніж приблизно 50м2/г (наприклад, щонайменше приблизно 100м2/г, 200м2/г, 500м2/г, 1000м2/г або 2000м2/г). Звичайно абсорбівна здатність частинок адсорбенту зростає разом зі збільшенням площі поверхні. Крім того, площа поверхні звичайно зростає разом зі зменшенням розміру частинок. Однак при застосуванні як фільтрувальний засіб для сигарет частинки адсорбенту, які мають невеликий розмір частинок, можуть злипатися разом занадто щільно для того, щоб забезпечувати прохід головного струменя диму крізь фільтр із потрібним опором просмоктуванню (RTD) під час куріння. З іншого боку, якщо розмір частинок занадто великий, площа поверхні може бути недостатньою для забезпечення потрібного ступеня фільтрації. Такі фактори можуть бути взяті до уваги при здійсненні 13 вибору частинок адсорбенту, придатних для фільтрування головного струменя та/або побічного струменя диму. За варіантом, якому віддається перевага, намагнічені частинки адсорбенту включають в себе частинки магнітного матеріалу, введені у частинки адсорбівного матеріалу. Намагнічені частинки адсорбенту можуть бути отримані шляхом об'єднання частинок адсорбенту з магнітними частинками або шляхом об'єднання частинок адсорбенту з матеріалом-попередником (наприклад, розчином матеріалу-попередника), який може бути оброблений для утворення магнітних частинок в порах частинок адсорбенту. За одним зі способів частинки адсорбенту, такі як частинки активованого вугілля, можуть бути об'єднані з твердими магнітними частинками із факультативним застосуванням зв'язуючого для поліпшення зчеплення між частинками адсорбенту та магнітними частинками. За іншим способом частинки адсорбенту можуть бути занурені в водний або неводний розчин, який містить сполуку-попередник, яка може бути оброблена хімічним реактивом та/або тепловою енергією для утворення магнітних частинок. За варіантом, якому віддається перевага, сполукапопередник являє собою сіль заліза, яка може бути оброблена відновником або тепловою енергією для утворення частинок елементарного заліза та/або оксидів заліза, які є магнітними. Ця сполукапопередник може бути введена у частинки адсорбенту за одну операцію або на протязі множини операцій. Частинки адсорбенту можуть містити приблизно від 1% (мас.) до приблизно 150% (мас.) магнітних частинок. Ці магнітні частинки, які або об'єднані із частинками адсорбенту, або утворені in situ усередині частинок адсорбенту шляхом розкладання сполуки-попередника, можуть включати в себе наномірні частинки. Поняття "наномірні" означає, що магнітні частинки мають середній розмір частинки менше за 1мкм. Наномірні магнітні частинки можуть мати середній розмір частинки 10 нм, 20 нм, 30 нм, 40 нм, 50 нм, 60 нм, 70 нм, 80 нм або 90 нм ±5 нм і до приблизно 100 нм, 200 нм, 300 нм, 400 нм, 500 нм, 600 нм, 700 нм, 800 нм, 900 нм ±50 нм. Наприклад, намагнічені частинки адсорбенту можуть бути утворені шляхом просочування вуглецю марки PICA з водним розчином нітрату заліза за кімнатної температури з утворенням суміші. Факультативно тиск над сумішшю може бути зменшеним (наприклад, приблизно до 2мм ртутного стовпчика) для поліпшення просочування розчину нітрату заліза у пори вуглецю. Просочені частинки вуглецю можуть бути піддані промиванню для видалення надлишкового нітрату заліза з частинок, після чого просушені перед нагріванням для розкладання нітрату заліза. Спочатку можуть бути утворені магнітні частинки оксиду заліза (Fе2О3) шляхом нагрівання частинок вуглецю, просочених нітратом заліза на повітрі за температури приблизно 350°С. Після цього нагрівання у відновній атмосфері (наприклад, суміші газів, яка містить монооксид вуглецю та гелій) за температури приблизно 400-700°С може відновити Fe2O3 з 92214 14 утворенням магнітних частинок, що містять Fe3O4 та/або Fe. Намагнічені частинки адсорбенту можуть бути введені у фільтрувальний елемент багатьма способами. Намагнічені частинки адсорбенту можуть бути у вигляді сухого порошку, пасти або дисперсії в рідині. Намагнічені частинки адсорбенту можуть бути розпилені, розбризкані або об'єднані із фільтрувальним матеріалом. Наприклад, ці намагнічені частинки адсорбенту можуть бути перемішані з рідиною (наприклад, деіонізованою водою) з утворенням суспензії. Ця суспензія потім може бути нанесена на фільтрувальний матеріал, застосований для виготовлення фільтрувального прутка. У ще одному прикладі фільтрувальний матеріал (наприклад, ацетатцелюлозний матеріал або паперовий наповнювач) може бути покритий шляхом ополіскування або занурення у суспензію, яка містить намагнічені частинки адсорбенту. Ці намагнічені частинки адсорбенту можуть бути додані у матеріал фільтра для сигарети, поданий у машину для виготовлення фільтрів або введені безпосередньо у фільтрувальний пруток перед обгортанням прутка обгорткою сигарети з утворенням фільтрувального елемента. За варіантом, якому віддається перевага, намагнічені частинки адсорбенту розташовані суцільним шаром вздовж фільтрувального елемента, хоча намагнічені частинки адсорбенту можуть бути розташовані у окремих місцях вздовж фільтрувального прутка. Таким чином, ці намагнічені частинки адсорбенту можуть бути рівномірно або нерівномірно розподілені вздовж фільтрувального прутка. Наприклад, фільтрувальний елемент може включати в себе першу порцію намагнічених частинок адсорбенту у одному місці фільтрувального прутка та другу порцію намагнічених частинок адсорбенту у другому місці вздовж фільтрувального прутка. За варіантом, якому віддається перевага, фільтрувальний пруток, який включає в себе намагнічені частинки адсорбенту, має першу порцію намагнічених частинок адсорбенту поблизу кінця фільтрувального прутка, який вставляється в рот, та другу порцію намагнічених частинок адсорбенту поблизу кінця фільтрувального прутка, прилеглого до тютюну, причому перша порція менша, ніж друга порція. Намагнічені частинки адсорбенту можуть бути введені у папір або інший матеріал магнітного елемента, який знаходиться у проході фільтрувального елемента. Намагнічені частинки адсорбенту також можуть бути введені у оболонку або пробку всередині фільтрувального елемента. Альтернативно або додатково намагнічені частинки адсорбенту можуть бути введені у волокнисті частини стінок фільтрувального елемента. Наприклад, намагнічені частинки адсорбенту можуть бути введені у або на основу, таку як папір (наприклад, оболонка, обгортка пробки або обідковий папір), розташовану вздовж фільтрувальної частини сигарети. Намагнічені частинки адсорбенту також можуть бути нанесені на основу, таку як незначно або щільно гофрований папір, розташовану в порожнистій частині фільтра для сигарети. За варіантом, якому віддається перевага, основа 15 являє собою листовий матеріал такий як крепований папір, фільтрувальний папір або обідковий папір. Однак також можуть бути застосовані інші придатні матеріали основи, такі як органічні або неорганічні матеріали, сумісні із сигаретою. Намагнічені частинки адсорбенту можуть бути введені у сигаретний папір (наприклад, папір обгортки та/або паперовий наповнювач) перед або після того, як сигаретний папір впроваджений у сигарету. Намагнічені частинки адсорбенту можуть бути введені у целюлозне полотно паперу шляхом осаджування намагнічених частинок адсорбенту безпосередньо на целюлозне полотно або на наповнювач для полотна, який входить до складу паперу. Намагнічені частинки адсорбенту можуть бути введені у сигаретний папір та/або у сировину, застосовану для виготовлення сигаретного паперу (наприклад, введені у паперову масу, яка подається у машину для виготовлення сигаретного паперу). Намагнічені частинки адсорбенту можуть бути введені у сигаретний папір та/або фільтрувальний матеріал шляхом розбризкування або іншим способом нанесення покриття із частинок на матеріал основи. Наприклад, намагнічені частинки адсорбенту можуть бути введені у сигаретний папір шляхом нанесення покриття розбризкуванням намагнічених частинок адсорбенту на вологе (наприклад, целюлозне) полотно основи, проміжне полотно або готове полотно. За іншим способом суспензія (наприклад, водна суспензія) з намагнічених частинок адсорбенту може бути завантажена у напорний ящик папероробної машини, і намагнічені частинки адсорбенту можуть бути введені у сигаретний папір протягом процесу виготовлення паперу. Намагнічені частинки адсорбенту у вигляді сухого порошку можуть бути фізично змішані із сировиною для сигаретного паперу та/або фільтрувального матеріалу протягом процесу виготовлення. Будь-який звичайний або модифікований фільтр для сигарети може включати в себе намагнічені частинки адсорбенту. Намагнічені частинки адсорбенту можуть бути введені у порожнисту частину фільтра для сигарети. Наприклад, деякі фільтри для сигарет мають конфігурацію пробкапроміжок-пробка, причому пробки включають в себе волокнистий фільтрувальний матеріал (наприклад, поліпропіленові або ацетатцелюлозні волокна), а простір являє собою просто порожнину між двох фільтрувальних пробок. Ця порожнина може бути частково або повністю заповнена намагніченими частинками адсорбенту. Намагнічені частинки адсорбенту можуть бути застосовані у гранульованому вигляді або нанесені на придатну основу, таку як волокно або нитка. Кількість, місце та розподілення намагнічених частинок адсорбенту у сигареті може бути вибрано в залежності від характеристик потоку повітря, які мають місце під час куріння, для регулювання, наприклад, збільшення або доведення до максимуму адсорбції щонайменше одного зі складників газової фази головного струменя диму сигарети під час куріння. Типовий фільтрувальний елемент буде включати в себе приблизно від 10мг до при 92214 16 близно 200мг намагнічених частинок адсорбенту, однак потрібна кількість також може бути визначена шляхом звичайного експериментування та/або відповідного підбирання. Намагнічені частинки адсорбенту можуть селективно адсорбувати/фільтрувати певні складники з головного струменя диму сигарети. Крім того, як описано нижче, розподілення намагнічених частинок адсорбенту може бути вибрано так, що кількість монооксиду вуглецю та/або кількість оксиду азоту у головному струмені диму знижується протягом куріння сигарети. Додатково до введення намагнічених частинок адсорбенту у фільтрувальний елемент або у сигаретний папір намагнічені частинки адсорбенту можуть бути введені у різаний наповнювач, застосований для виготовлення сигарети. В усіх таких конфігураціях фільтрувального елемента опір просмоктуванню (RTD) фільтрувального елемента, який включає в себе намагнічені частинки адсорбенту та щонайменше один магнітний елемент, за варіантом, якому віддається перевага, є меншим ніж приблизно 130мм (приблизно 5 дюймів) водяного стовпчика при вимірюванні за швидкості повітряного потоку приблизно 1050см3/хв. Нижченаведені приклади є ілюстративними. За одним із варіантів здійснення намагнічені частинки адсорбенту та магнітні гранули можуть бути введені у фільтрувальний матеріал фільтрувального елемента як такого. Цей варіант здійснення зображений на Фіг.1, на якій показано сигарету 2, яка включає в себе тютюновий пруток 4 та фільтрувальний елемент 6. Фільтрувальний елемент 6 може включати в себе трубку або пробку з такого матеріалу, як ацетатцелюлозні волокна 8, серед яких розподілені намагнічені частинки 9 адсорбенту та магнітні гранули 10. Намагнічені частинки адсорбенту та/або магнітні гранули можуть бути нанесені на ацетатцелюлозні волокна. Тютюновий пруток 4 та фільтрувальний елемент 6 можуть бути з'єднані за допомогою обідкового паперу (не показаний). У ще одному варіанті здійснення магнітні гранули можуть бути введені у фільтрувальний елемент у вигляді газопроникного шару. Магнітний елемент може бути розташований у більш ніж одному з компонентів фільтрувального елемента, наприклад, розташований у просторі порожнини у вигляді шару ущільнених частинок. На Фіг.2 показано сигарету 2, яка включає в себе тютюновий пруток 4 та фільтрувальний елемент 6. Ця конструкція є подібною до показаної на Фіг.1, за винятком того, що магнітні гранули 10 розташовані у просторі 20 фільтрувального елемента. За варіантом, якому віддається перевага, простір 20 вільний від ацетатцелюлози та розташований на або поблизу зовнішнього кінця сигарети. Як і у Прикладі 1, тютюновий пруток 4 та фільтрувальний елемент 6 можуть бути з'єднані за допомогою обідкового паперу (не показаний). Магнітний елемент може бути встановлений (наприклад, намотаний) навколо зовнішньої поверхні фільтрувального прутка перед обгортанням фільтрувального прутка обгорткою пробки. На 17 Фіг.3 сигарета 2 включає в себе тютюновий пруток 4 та фільтрувальний елемент 6. Фільтрувальний елемент додатково включає в себе намагнічені частинки 9 адсорбенту та щонайменше одне магнітне кільце 30, розташоване у радіальному напрямку навколо фільтрувального прутка. За варіантом, якому віддається перевага, магнітне кільце має товщину приблизно 1мм та може мати будьяку придатну довжину в осьовому напрямку, меншу за довжину фільтрувального прутка. Тютюновий пруток 4 та фільтрувальний елемент 6 можуть бути з'єднані за допомогою обідкового паперу (не показаний). Крім того, фільтрувальний елемент 6 може включати в себе зовнішню обгортку фільтра (не показана). За варіантом, якому віддається перевага, магнітне кільце розташоване ззовні фільтрувального прутка, а зовнішня обгортка фільтра обгортає як фільтрувальний пруток, так і магнітне кільце. За варіантом, якому віддається перевага, кільце 30 розташоване на або поблизу зовнішнього кінця сигарети. Інші приклади варіантів здійснення сигарети показані на Фіг.4-5, де сигарета 2 включає в себе тютюновий пруток 4 та фільтрувальний елемент 6. На Фіг.4 фільтрувальний елемент додатково включає в себе намагнічені частинки 9 адсорбенту та магнітні стрижні 40, розташовані у осьовому напрямку вздовж фільтрувального елемента. На Фіг.5 фільтрувальний елемент додатково включає в себе намагнічені частинки 9 адсорбенту та магнітні стрижні 50, розташовані у осьовому напрямку вздовж фільтрувального елемента. На Фіг.4 магнітні стрижні розташовані ззовні фільтрувального прутка 44, а зовнішня обгортка 46 фільтра обгортає як фільтрувальний пруток, так і магнітні стрижні. Магнітний елемент, наприклад, один або декілька магнітних стрижнів може(можуть) бути розташований(і) у фільтрувальному матеріалі таким чином, що магнітний елемент по суті оточений фільтрувальним матеріалом. На Фіг.5 магнітні стрижні 50 розташовані в осьовому напрямку усередині фільтрувального прутка таким чином, що магнітні стрижні по суті оточені фільтрувальним матеріалом. Ще один приклад варіанта здійснення сигарети, яка включає в себе магнітну сітку, показаний на Фіг.6. Сигарета 2 включає в себе тютюновий пруток 4, намагнічені частинки 9 адсорбенту, розташовані усередині фільтрувального прутка, та магнітну сітку 60, розташовану ззовні фільтрувального прутка. За варіантом, якому віддається перевага, зовнішня обгортка фільтра обгортає як фільтрувальний пруток, так і магнітну сітку. Намагнічені частинки адсорбенту та/або магнітний елемент можуть впливати на органолептичні властивості (наприклад, аромат та/або смак) головного струменя диму. Як намагнічені частинки адсорбенту, так і магнітний елемент можуть змінювати хімічний склад головного струменя газу, який проходить крізь фільтрувальний елемент. Наприклад, намагнічені частинки адсорбенту можуть адсорбувати один або декілька зі складників газової фази. Таким чином намагнічені частинки адсорбенту можуть зменшувати у головному струмені 92214 18 диму вміст одного або більше газових складників, таких як 1,3-бутадієн, акролеїн, ізопрен, пропіональдегід, акрилонітрил, бензол, толуол, стирол, ацетальдегід та ціанід водню. Однак за варіантом, якому віддається перевага, намагнічені частинки адсорбенту суттєво не зменшують концентрацію у головному струмені диму ароматизувальних складників диму. Як вказано вище, намагнічені частинки адсорбенту включають в себе магнітні частинки, введені у частинки адсорбенту. Ці магнітні частинки, які можуть являти собою елементарні метали (наприклад, залізо) або оксидні сполуки (наприклад, оксиди заліза), можуть впливати на концентрацію одного або декількох складників газової фази головного струменя диму. Наприклад, магнітні частинки, які можуть включати в себе наночастинки, можуть каталізувати перетворення одного або більше складників газової фази під час куріння сигарети. При такому застосуванні каталізатор здатний впливати на швидкість хімічної реакції без участі як реагент або продукт реакції. Магнітні частинки, які за варіантом, якому віддається перевага, здатні виступати і як окиснювач, і як каталізатор (наприклад, каталізатор, який діє за низьких температур або температур, наближених до температури середовища), який може каталізувати перетворення монооксиду вуглецю у діоксид вуглецю та/або оксиду азоту у азот, а також може знижувати кількість монооксиду вуглецю та/або оксиду азоту у головному струмені диму сигарети протягом куріння. Кількість намагнічених частинок адсорбенту може бути вибрана так, що кількість монооксиду вуглецю та/або кількість оксиду азоту у головному струмені диму знижується протягом куріння сигарети. За варіантом, якому віддається перевага, кількість намагнічених частинок адсорбенту становить каталітично ефективну кількість, наприклад, кількість, достатню для того, щоб каталізувати та/або окиснити щонайменше 10%, а за варіантом, якому віддається більша перевага, щонайменше 25%, монооксиду вуглецю у головному струмені диму до діоксиду вуглецю. Каталітично ефективну кількість намагнічених частинок адсорбенту може каталізувати та/або відновити щонайменше 10%, а за варіантом, якому віддається більша перевага, щонайменше 25%, оксиду азоту у головному струмені диму до азоту. Фільтрувальний елемент може включати в себе суміш різних намагнічених частинок адсорбенту. Композиція намагнічених частинок адсорбенту (тобто стехіометрія та/або розмір частинок каталізатора та/або стехіометрія та/або розмір частинок адсорбенту) може бути вибрана так, щоб забезпечувати адсорбування, каталізування та/або відновлення складників газової фази головного струменя диму у визначеному температурному діапазоні. У іншому варіанті здійснення передбачений спосіб обробки головного струменя диму сигарети, яка включає в себе фільтрувальний елемент. "Куріння" сигарети означає нагрівання або згоряння цієї сигарети з утворенням диму, який може просмоктуватися через цю сигарету. Загалом куріння сигарети включає запалювання цієї сигарети з 19 одного кінця та під час реакції згоряння тютюну, вміщеного всередині, просмоктування диму з кінця, де відбувається згоряння, через кінець фільтрувального елемента, який вставляється в рот. Куріння сигарет може також відбуватися у інший спосіб. Наприклад, куріння сигарети може також відбуватися шляхом її нагрівання та/або нагрівання із застосуванням електричних нагрівальних засобів, як описано у патентах США №6,053,176; №5,934,289; №5,591,368 або №5,322,075, які належать заявнику. Спосіб виготовлення фільтрувального елемента, який включає в себе фільтрувальний матеріал, намагнічені частинки адсорбенту, а також щонайменше один магнітний елемент, включає: (і) підготування фільтрувального матеріалу та матеріалу обгортки пробки; (іі) надання цьому фільтрувальному матеріалові форми фільтрувального 92214 20 прутка; (ііі) введення намагнічених частинок адсорбенту та щонайменше одного магнітного елемента у та/або на щонайменше один з таких елементів: фільтрувальний пруток та матеріал обгортки пробки; та (iv) обгортання фільтрувального прутка матеріалом обгортки пробки з утворенням фільтрувального елемента. Незважаючи на те, що описані варіанти здійснення, яким віддається перевага, слід розуміти, що можуть бути виконані вдосконалення та варіанти, очевидні для фахівця. Такі варіанти та вдосконалення мають вважатися такими, що не виходять за межі обсягу наведеної формули винаходу. Усі вищезгадані документи включені у цей документ у всій повноті шляхом посилання таким чином, якби кожний окремий документ конкретно та індивідуально був включений у цей документ у всій повноті шляхом посилання. 21 92214 22 23 Комп’ютерна верстка Л. Купенко 92214 Підписне 24 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
