Покривна композиція для створення магнітно-індукованих зображень

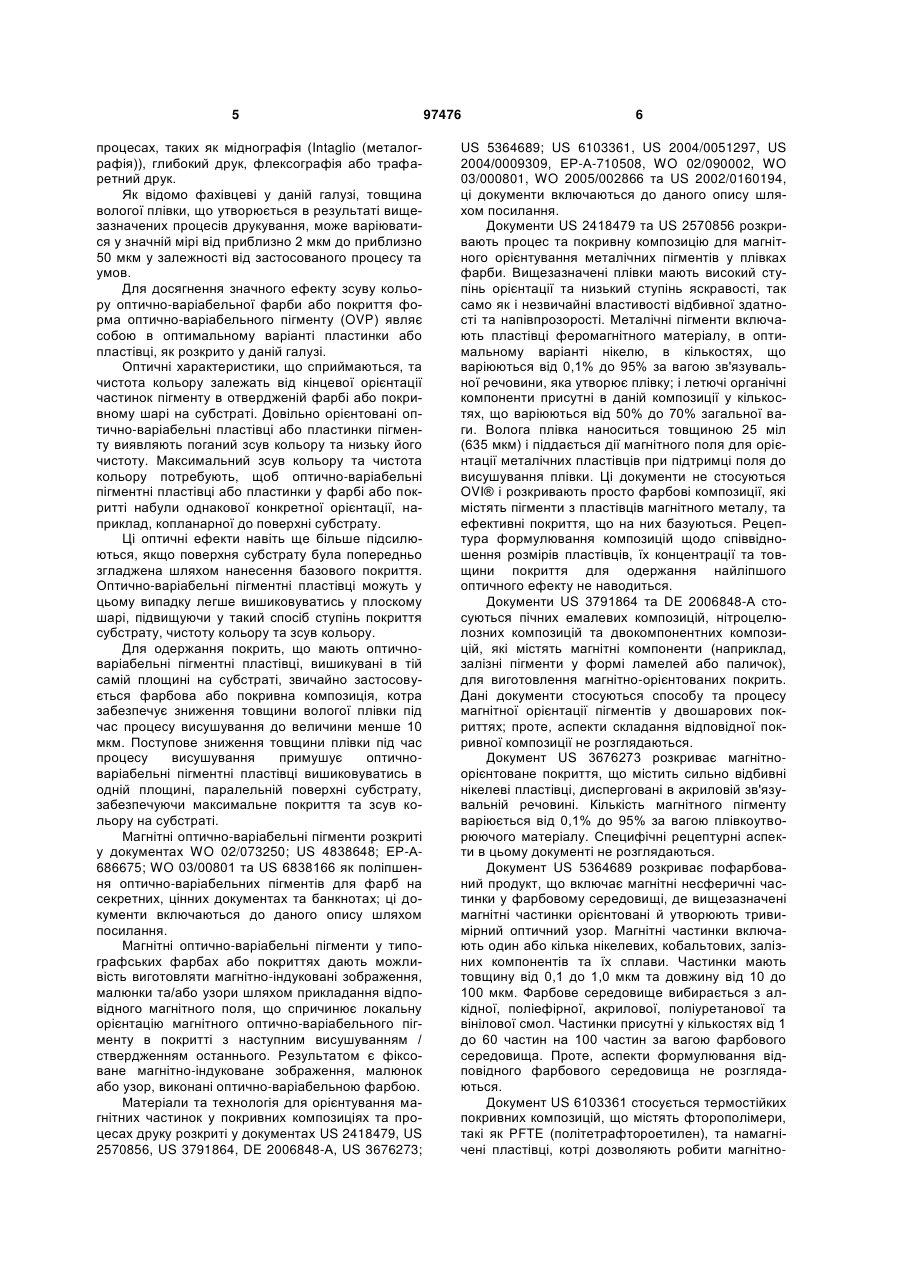

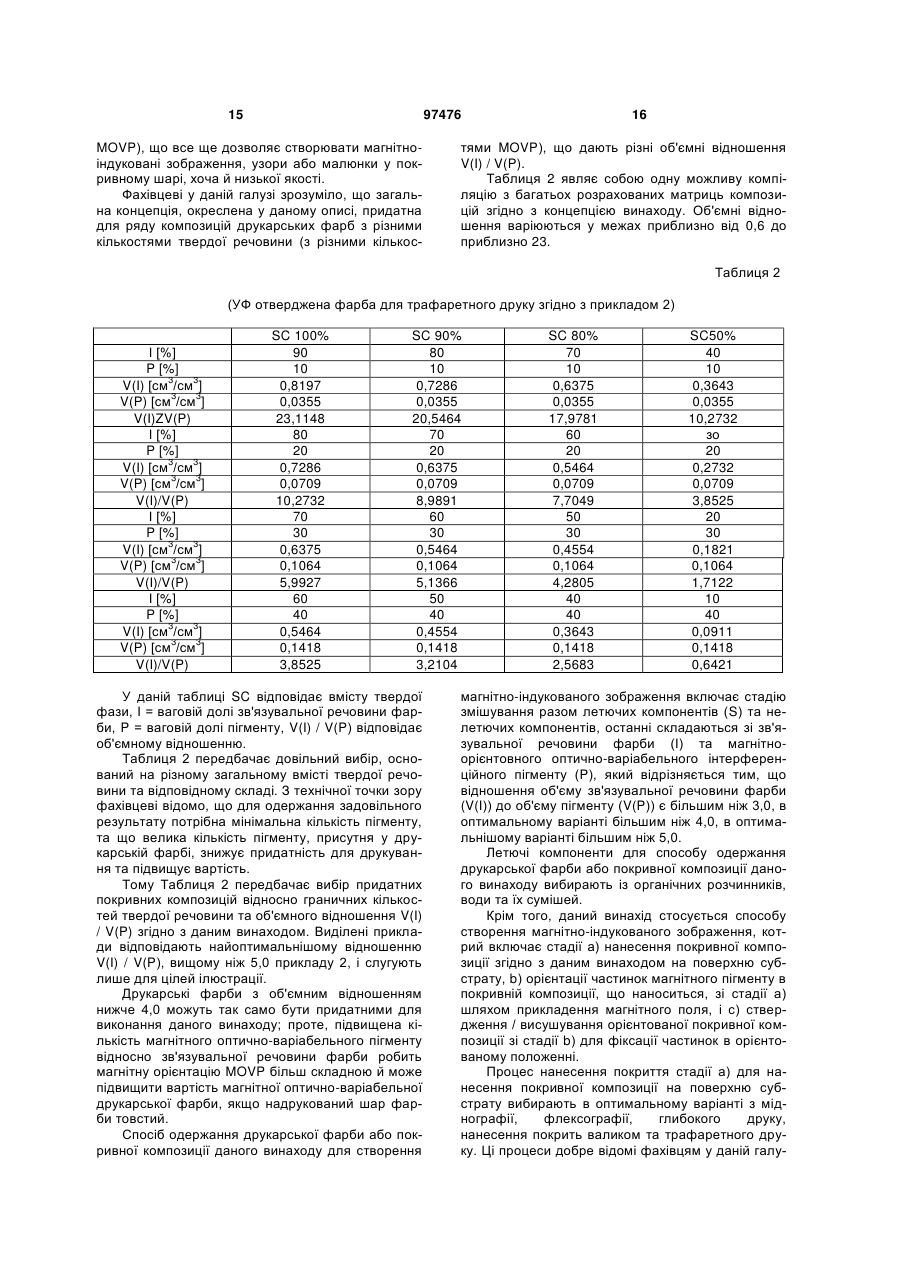

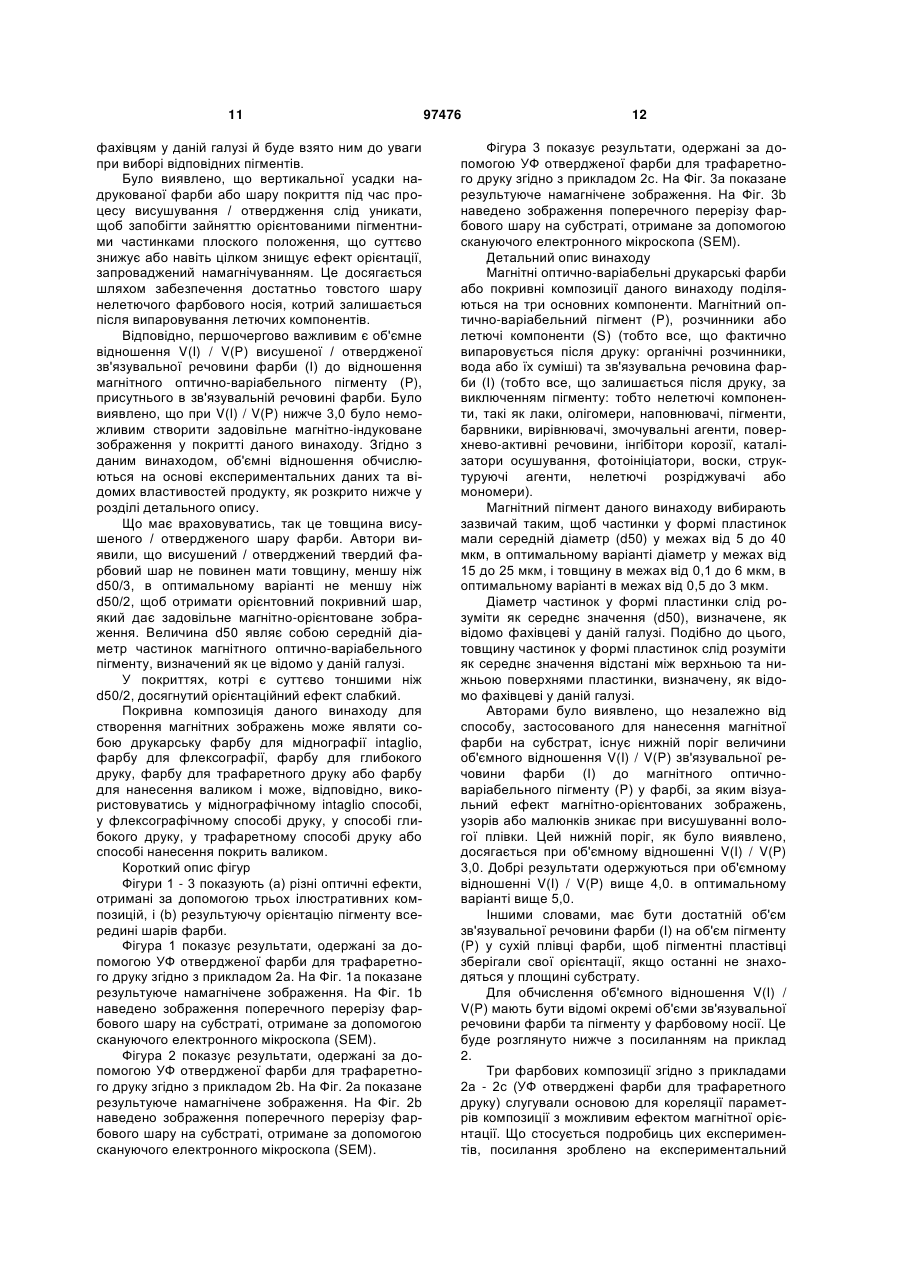

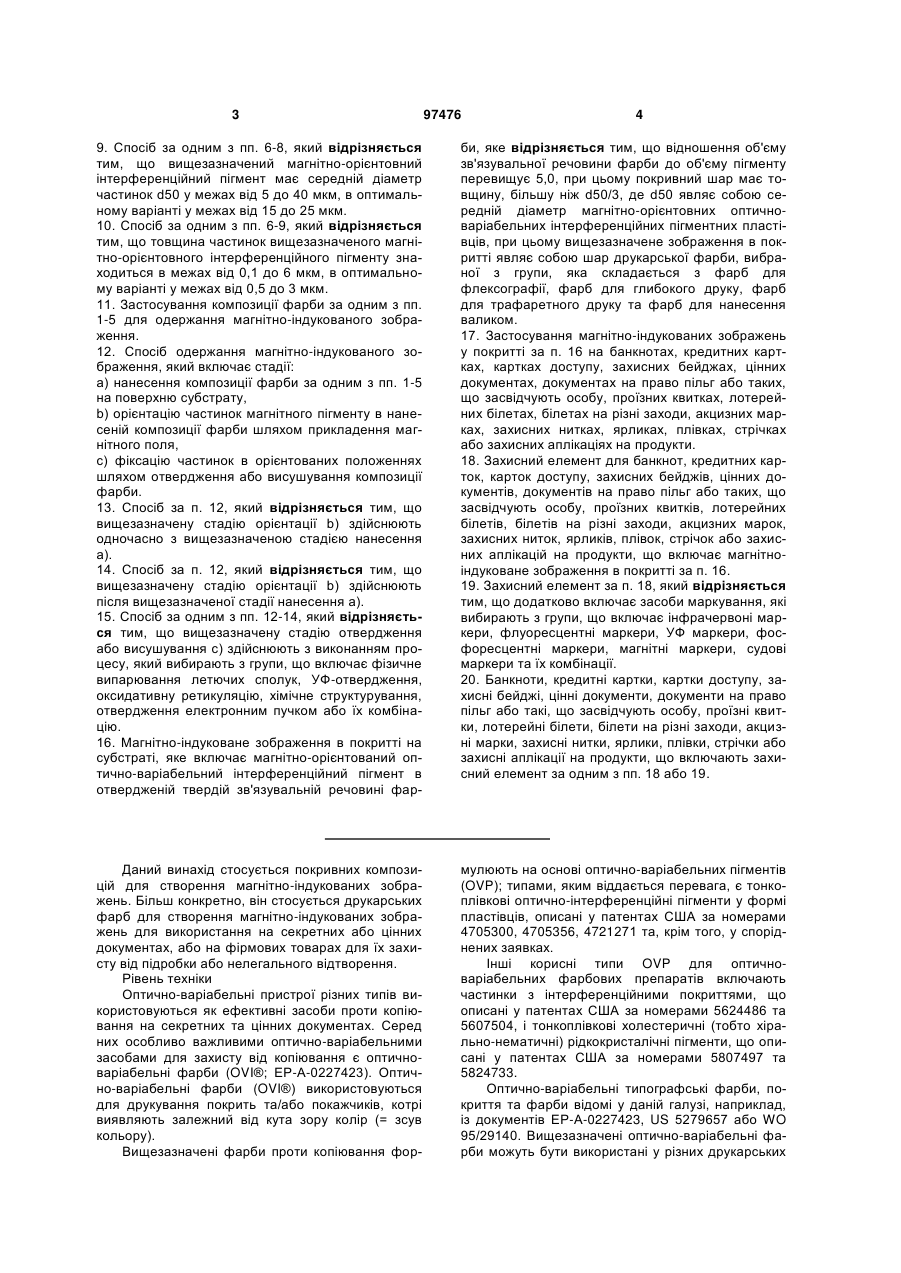

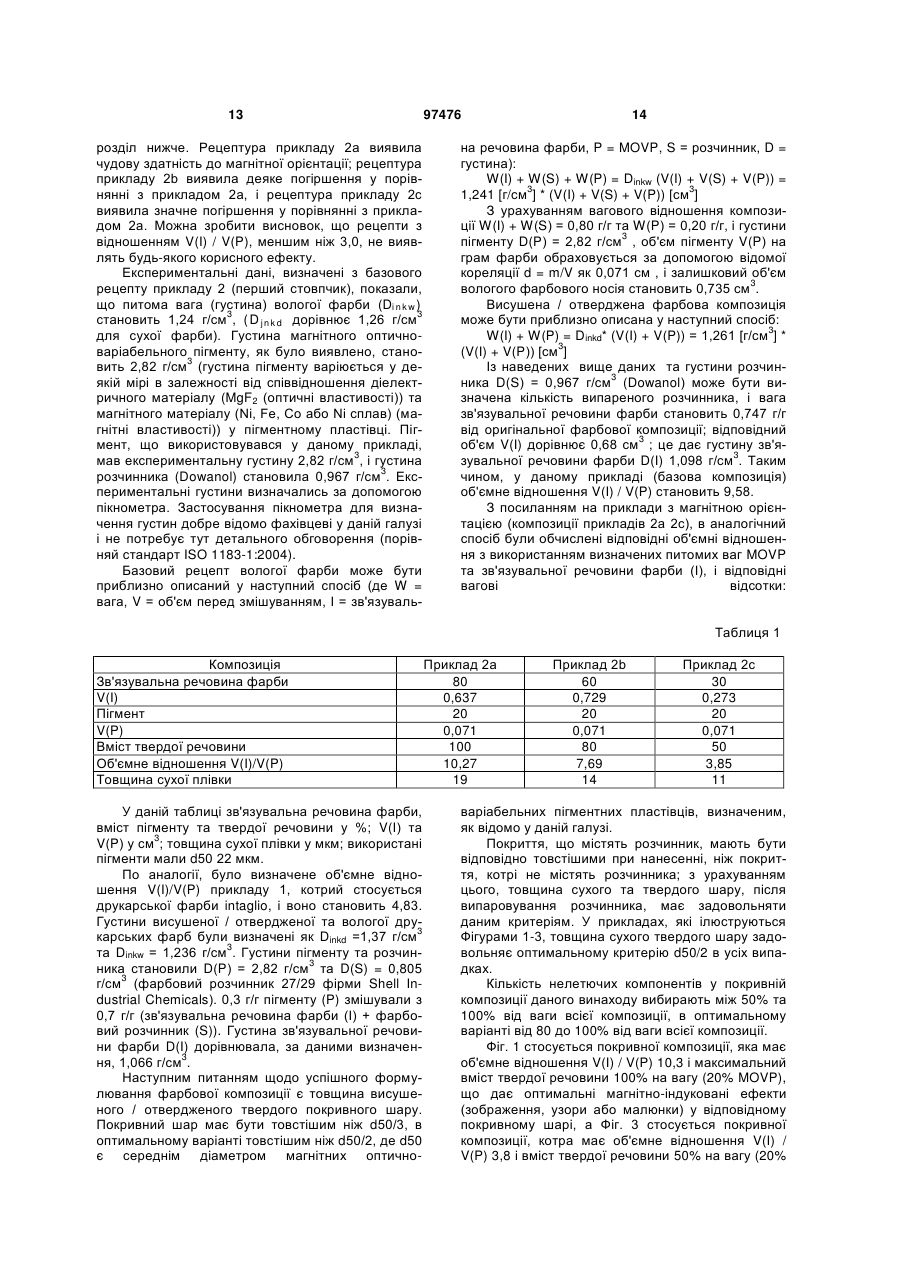

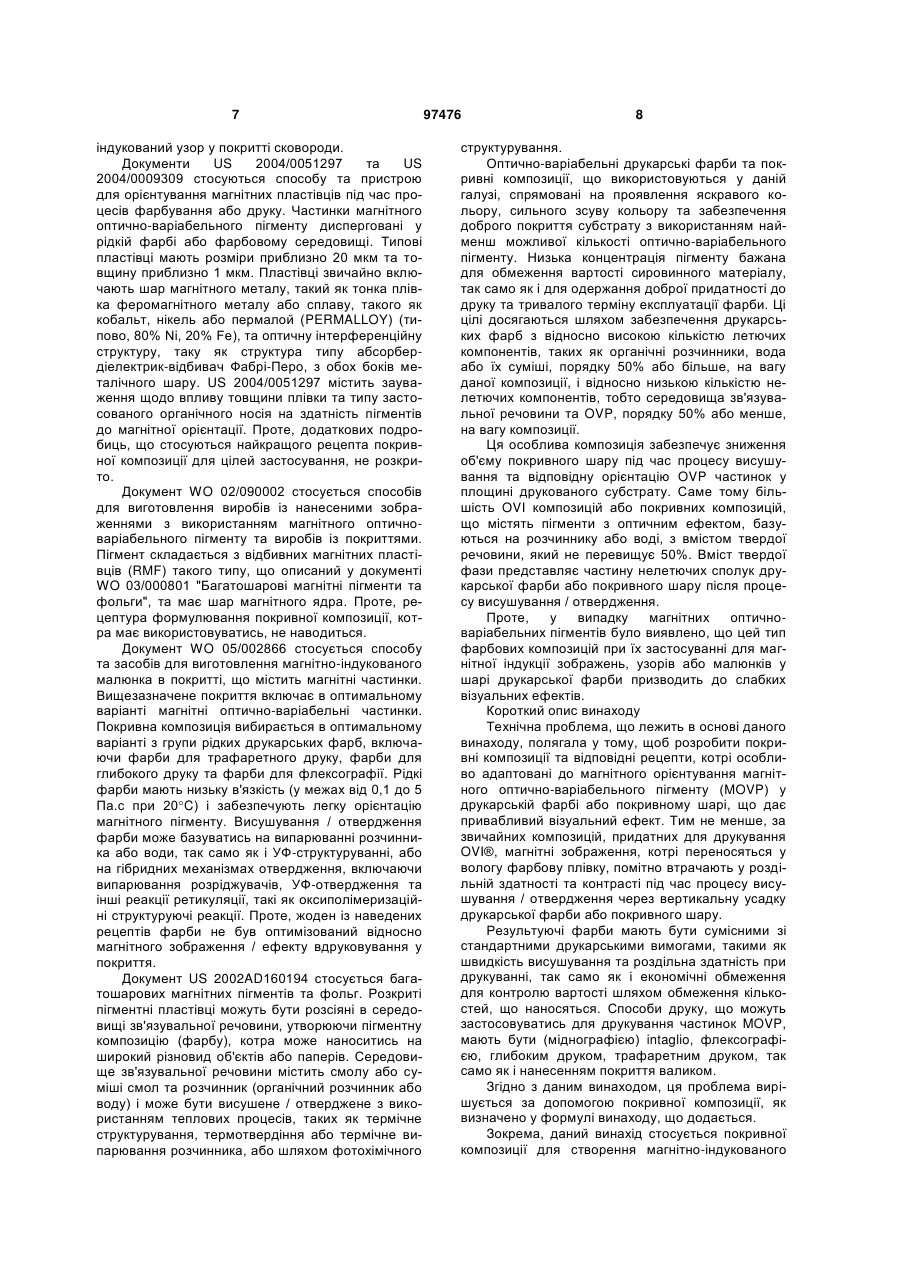

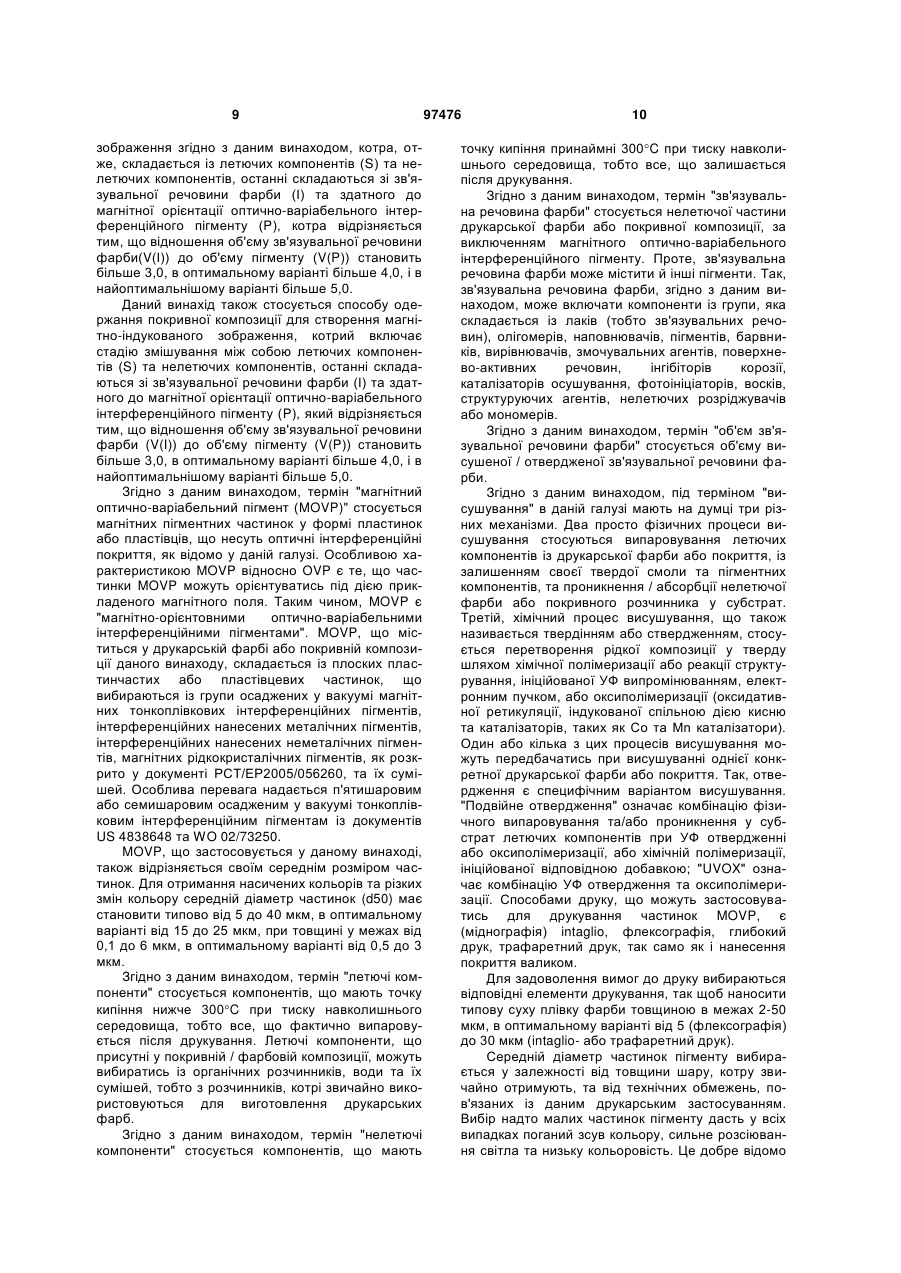

1. Композиція фарби для одержання магнітноіндукованого зображення, що містить летючі компоненти, вибрані з групи, яка включає органічні розчинники, воду та їх суміші, та нелетючі компоненти, що складаються з зв'язувальної речовини фарби та здатного до магнітної орієнтації оптичноваріабельного інтерференційного пігменту, яка відрізняється тим, що відношення об'єму зв'язувальної речовини фарби до об'єму пігменту становить більше 5,0, при цьому вищезазначена композиція фарби являє собою друкарську фарбу, вибрану з групи, що складається з фарб для флексографії, фарб для глибокого друку, фарб для трафаретного друку та фарб, що наносять валиком. 2. Композиція фарби за п. 1, яка відрізняється тим, що вищезазначений магнітно-орієнтовний оптично-варіабельний пігмент вибирають з групи, що складається з осаджених у вакуумі магнітних тонкоплівкових інтерференційних пігментів, інтерференційних покритих металічних пігментів, інтерференційних покритих неметалічних пігментів, магнітних рідкокристалічних пігментів та їх сумішей. 3. Композиція фарби за п. 2, яка відрізняється тим, що вищезазначений магнітно-орієнтовний інтерференційний пігмент вибирають з групи, що складається з п'ятишарового та семишарового 2 (19) 1 3 97476 4 9. Спосіб за одним з пп. 6-8, який відрізняється тим, що вищезазначений магнітно-орієнтовний інтерференційний пігмент має середній діаметр частинок d50 у межах від 5 до 40 мкм, в оптимальному варіанті у межах від 15 до 25 мкм. 10. Спосіб за одним з пп. 6-9, який відрізняється тим, що товщина частинок вищезазначеного магнітно-орієнтовного інтерференційного пігменту знаходиться в межах від 0,1 до 6 мкм, в оптимальному варіанті у межах від 0,5 до 3 мкм. 11. Застосування композиції фарби за одним з пп. 1-5 для одержання магнітно-індукованого зображення. 12. Спосіб одержання магнітно-індукованого зображення, який включає стадії: а) нанесення композиції фарби за одним з пп. 1-5 на поверхню субстрату, b) орієнтацію частинок магнітного пігменту в нанесеній композиції фарби шляхом прикладення магнітного поля, с) фіксацію частинок в орієнтованих положеннях шляхом отвердження або висушування композиції фарби. 13. Спосіб за п. 12, який відрізняється тим, що вищезазначену стадію орієнтації b) здійснюють одночасно з вищезазначеною стадією нанесення а). 14. Спосіб за п. 12, який відрізняється тим, що вищезазначену стадію орієнтації b) здійснюють після вищезазначеної стадії нанесення а). 15. Спосіб за одним з пп. 12-14, який відрізняється тим, що вищезазначену стадію отвердження або висушування с) здійснюють з виконанням процесу, який вибирають з групи, що включає фізичне випарювання летючих сполук, УФ-отвердження, оксидативну ретикуляцію, хімічне структурування, отвердження електронним пучком або їх комбінацію. 16. Магнітно-індуковане зображення в покритті на субстраті, яке включає магнітно-орієнтований оптично-варіабельний інтерференційний пігмент в отвердженій твердій зв'язувальній речовині фар би, яке відрізняється тим, що відношення об'єму зв'язувальної речовини фарби до об'єму пігменту перевищує 5,0, при цьому покривний шар має товщину, більшу ніж d50/3, де d50 являє собою середній діаметр магнітно-орієнтовних оптичноваріабельних інтерференційних пігментних пластівців, при цьому вищезазначене зображення в покритті являє собою шар друкарської фарби, вибраної з групи, яка складається з фарб для флексографії, фарб для глибокого друку, фарб для трафаретного друку та фарб для нанесення валиком. 17. Застосування магнітно-індукованих зображень у покритті за п. 16 на банкнотах, кредитних картках, картках доступу, захисних бейджах, цінних документах, документах на право пільг або таких, що засвідчують особу, проїзних квитках, лотерейних білетах, білетах на різні заходи, акцизних марках, захисних нитках, ярликах, плівках, стрічках або захисних аплікаціях на продукти. 18. Захисний елемент для банкнот, кредитних карток, карток доступу, захисних бейджів, цінних документів, документів на право пільг або таких, що засвідчують особу, проїзних квитків, лотерейних білетів, білетів на різні заходи, акцизних марок, захисних ниток, ярликів, плівок, стрічок або захисних аплікацій на продукти, що включає магнітноіндуковане зображення в покритті за п. 16. 19. Захисний елемент за п. 18, який відрізняється тим, що додатково включає засоби маркування, які вибирають з групи, що включає інфрачервоні маркери, флуоресцентні маркери, УФ маркери, фосфоресцентні маркери, магнітні маркери, судові маркери та їх комбінації. 20. Банкноти, кредитні картки, картки доступу, захисні бейджі, цінні документи, документи на право пільг або такі, що засвідчують особу, проїзні квитки, лотерейні білети, білети на різні заходи, акцизні марки, захисні нитки, ярлики, плівки, стрічки або захисні аплікації на продукти, що включають захисний елемент за одним з пп. 18 або 19. Даний винахід стосується покривних композицій для створення магнітно-індукованих зображень. Більш конкретно, він стосується друкарських фарб для створення магнітно-індукованих зображень для використання на секретних або цінних документах, або на фірмових товарах для їх захисту від підробки або нелегального відтворення. Рівень техніки Оптично-варіабельні пристрої різних типів використовуються як ефективні засоби проти копіювання на секретних та цінних документах. Серед них особливо важливими оптично-варіабельними засобами для захисту від копіювання є оптичноваріабельні фарби (OVI®; ЕР-А-0227423). Оптично-варіабельні фарби (OVI®) використовуються для друкування покрить та/або покажчиків, котрі виявляють залежний від кута зору колір (= зсув кольору). Вищезазначені фарби проти копіювання фор мулюють на основі оптично-варіабельних пігментів (OVP); типами, яким віддається перевага, є тонкоплівкові оптично-інтерференційні пігменти у формі пластівців, описані у патентах США за номерами 4705300, 4705356, 4721271 та, крім того, у споріднених заявках. Інші корисні типи OVP для оптичноваріабельних фарбових препаратів включають частинки з інтерференційними покриттями, що описані у патентах США за номерами 5624486 та 5607504, і тонкоплівкові холестеричні (тобто хірально-нематичні) рідкокристалічні пігменти, що описані у патентах США за номерами 5807497 та 5824733. Оптично-варіабельні типографські фарби, покриття та фарби відомі у даній галузі, наприклад, із документів ЕР-А-0227423, US 5279657 або WO 95/29140. Вищезазначені оптично-варіабельні фарби можуть бути використані у різних друкарських 5 процесах, таких як міднографія (Intaglio (металографія)), глибокий друк, флексографія або трафаретний друк. Як відомо фахівцеві у даній галузі, товщина вологої плівки, що утворюється в результаті вищезазначених процесів друкування, може варіюватися у значній мірі від приблизно 2 мкм до приблизно 50 мкм у залежності від застосованого процесу та умов. Для досягнення значного ефекту зсуву кольору оптично-варіабельної фарби або покриття форма оптично-варіабельного пігменту (OVP) являє собою в оптимальному варіанті пластинки або пластівці, як розкрито у даній галузі. Оптичні характеристики, що сприймаються, та чистота кольору залежать від кінцевої орієнтації частинок пігменту в отвердженій фарбі або покривному шарі на субстраті. Довільно орієнтовані оптично-варіабельні пластівці або пластинки пігменту виявляють поганий зсув кольору та низьку його чистоту. Максимальний зсув кольору та чистота кольору потребують, щоб оптично-варіабельні пігментні пластівці або пластинки у фарбі або покритті набули однакової конкретної орієнтації, наприклад, копланарної до поверхні субстрату. Ці оптичні ефекти навіть ще більше підсилюються, якщо поверхня субстрату була попередньо згладжена шляхом нанесення базового покриття. Оптично-варіабельні пігментні пластівці можуть у цьому випадку легше вишиковуватись у плоскому шарі, підвищуючи у такий спосіб ступінь покриття субстрату, чистоту кольору та зсув кольору. Для одержання покрить, що мають оптичноваріабельні пігментні пластівці, вишикувані в тій самій площині на субстраті, звичайно застосовується фарбова або покривна композиція, котра забезпечує зниження товщини вологої плівки під час процесу висушування до величини менше 10 мкм. Поступове зниження товщини плівки під час процесу висушування примушує оптичноваріабельні пігментні пластівці вишиковуватись в одній площині, паралельній поверхні субстрату, забезпечуючи максимальне покриття та зсув кольору на субстраті. Магнітні оптично-варіабельні пігменти розкриті у документах WO 02/073250; US 4838648; ЕР-А686675; WO 03/00801 та US 6838166 як поліпшення оптично-варіабельних пігментів для фарб на секретних, цінних документах та банкнотах; ці документи включаються до даного опису шляхом посилання. Магнітні оптично-варіабельні пігменти у типографських фарбах або покриттях дають можливість виготовляти магнітно-індуковані зображення, малюнки та/або узори шляхом прикладання відповідного магнітного поля, що спричинює локальну орієнтацію магнітного оптично-варіабельного пігменту в покритті з наступним висушуванням / ствердженням останнього. Результатом є фіксоване магнітно-індуковане зображення, малюнок або узор, виконані оптично-варіабельною фарбою. Матеріали та технологія для орієнтування магнітних частинок у покривних композиціях та процесах друку розкриті у документах US 2418479, US 2570856, US 3791864, DE 2006848-А, US 3676273; 97476 6 US 5364689; US 6103361, US 2004/0051297, US 2004/0009309, ЕР-А-710508, WO 02/090002, WO 03/000801, WO 2005/002866 та US 2002/0160194, ці документи включаються до даного опису шляхом посилання. Документи US 2418479 та US 2570856 розкривають процес та покривну композицію для магнітного орієнтування металічних пігментів у плівках фарби. Вищезазначені плівки мають високий ступінь орієнтації та низький ступінь яскравості, так само як і незвичайні властивості відбивної здатності та напівпрозорості. Металічні пігменти включають пластівці феромагнітного матеріалу, в оптимальному варіанті нікелю, в кількостях, що варіюються від 0,1% до 95% за вагою зв'язувальної речовини, яка утворює плівку; і летючі органічні компоненти присутні в даній композиції у кількостях, що варіюються від 50% до 70% загальної ваги. Волога плівка наноситься товщиною 25 міл (635 мкм) і піддається дії магнітного поля для орієнтації металічних пластівців при підтримці поля до висушування плівки. Ці документи не стосуються OVI® і розкривають просто фарбові композиції, які містять пігменти з пластівців магнітного металу, та ефективні покриття, що на них базуються. Рецептура формулювання композицій щодо співвідношення розмірів пластівців, їх концентрації та товщини покриття для одержання найліпшого оптичного ефекту не наводиться. Документи US 3791864 та DE 2006848-А стосуються пічних емалевих композицій, нітроцелюлозних композицій та двокомпонентних композицій, які містять магнітні компоненти (наприклад, залізні пігменти у формі ламелей або паличок), для виготовлення магнітно-орієнтованих покрить. Дані документи стосуються способу та процесу магнітної орієнтації пігментів у двошарових покриттях; проте, аспекти складання відповідної покривної композиції не розглядаються. Документ US 3676273 розкриває магнітноорієнтоване покриття, що містить сильно відбивні нікелеві пластівці, дисперговані в акриловій зв'язувальній речовині. Кількість магнітного пігменту варіюється від 0,1% до 95% за вагою плівкоутворюючого матеріалу. Специфічні рецептурні аспекти в цьому документі не розглядаються. Документ US 5364689 розкриває пофарбований продукт, що включає магнітні несферичні частинки у фарбовому середовищі, де вищезазначені магнітні частинки орієнтовані й утворюють тривимірний оптичний узор. Магнітні частинки включають один або кілька нікелевих, кобальтових, залізних компонентів та їх сплави. Частинки мають товщину від 0,1 до 1,0 мкм та довжину від 10 до 100 мкм. Фарбове середовище вибирається з алкідної, поліефірної, акрилової, поліуретанової та вінілової смол. Частинки присутні у кількостях від 1 до 60 частин на 100 частин за вагою фарбового середовища. Проте, аспекти формулювання відповідного фарбового середовища не розглядаються. Документ US 6103361 стосується термостійких покривних композицій, що містять фторополімери, такі як PFTE (політетрафтороетилен), та намагнічені пластівці, котрі дозволяють робити магнітно 7 індукований узор у покритті сковороди. Документи US 2004/0051297 та US 2004/0009309 стосуються способу та пристрою для орієнтування магнітних пластівців під час процесів фарбування або друку. Частинки магнітного оптично-варіабельного пігменту дисперговані у рідкій фарбі або фарбовому середовищі. Типові пластівці мають розміри приблизно 20 мкм та товщину приблизно 1 мкм. Пластівці звичайно включають шар магнітного металу, такий як тонка плівка феромагнітного металу або сплаву, такого як кобальт, нікель або пермалой (PERMALLOY) (типово, 80% Ni, 20% Fe), та оптичну інтерференційну структуру, таку як структура типу абсорбердіелектрик-відбивач Фабрі-Перо, з обох боків металічного шару. US 2004/0051297 містить зауваження щодо впливу товщини плівки та типу застосованого органічного носія на здатність пігментів до магнітної орієнтації. Проте, додаткових подробиць, що стосуються найкращого рецепта покривної композиції для цілей застосування, не розкрито. Документ WO 02/090002 стосується способів для виготовлення виробів із нанесеними зображеннями з використанням магнітного оптичноваріабельного пігменту та виробів із покриттями. Пігмент складається з відбивних магнітних пластівців (RMF) такого типу, що описаний у документі WO 03/000801 "Багатошарові магнітні пігменти та фольги", та має шар магнітного ядра. Проте, рецептура формулювання покривної композиції, котра має використовуватись, не наводиться. Документ WO 05/002866 стосується способу та засобів для виготовлення магнітно-індукованого малюнка в покритті, що містить магнітні частинки. Вищезазначене покриття включає в оптимальному варіанті магнітні оптично-варіабельні частинки. Покривна композиція вибирається в оптимальному варіанті з групи рідких друкарських фарб, включаючи фарби для трафаретного друку, фарби для глибокого друку та фарби для флексографії. Рідкі фарби мають низьку в'язкість (у межах від 0,1 до 5 Па.с при 20C) і забезпечують легку орієнтацію магнітного пігменту. Висушування / отвердження фарби може базуватись на випарюванні розчинника або води, так само як і УФ-структуруванні, або на гібридних механізмах отвердження, включаючи випарювання розріджувачів, УФ-отвердження та інші реакції ретикуляції, такі як оксиполімеризаційні структуруючі реакції. Проте, жоден із наведених рецептів фарби не був оптимізований відносно магнітного зображення / ефекту вдруковування у покриття. Документ US 2002AD160194 стосується багатошарових магнітних пігментів та фольг. Розкриті пігментні пластівці можуть бути розсіяні в середовищі зв'язувальної речовини, утворюючи пігментну композицію (фарбу), котра може наноситись на широкий різновид об'єктів або паперів. Середовище зв'язувальної речовини містить смолу або суміші смол та розчинник (органічний розчинник або воду) і може бути висушене / отверджене з використанням теплових процесів, таких як термічне структурування, термотвердіння або термічне випарювання розчинника, або шляхом фотохімічного 97476 8 структурування. Оптично-варіабельні друкарські фарби та покривні композиції, що використовуються у даній галузі, спрямовані на проявлення яскравого кольору, сильного зсуву кольору та забезпечення доброго покриття субстрату з використанням найменш можливої кількості оптично-варіабельного пігменту. Низька концентрація пігменту бажана для обмеження вартості сировинного матеріалу, так само як і для одержання доброї придатності до друку та тривалого терміну експлуатації фарби. Ці цілі досягаються шляхом забезпечення друкарських фарб з відносно високою кількістю летючих компонентів, таких як органічні розчинники, вода або їх суміші, порядку 50% або більше, на вагу даної композиції, і відносно низькою кількістю нелетючих компонентів, тобто середовища зв'язувальної речовини та OVP, порядку 50% або менше, на вагу композиції. Ця особлива композиція забезпечує зниження об'єму покривного шару під час процесу висушування та відповідну орієнтацію OVP частинок у площині друкованого субстрату. Саме тому більшість OVI композицій або покривних композицій, що містять пігменти з оптичним ефектом, базуються на розчиннику або воді, з вмістом твердої речовини, який не перевищує 50%. Вміст твердої фази представляє частину нелетючих сполук друкарської фарби або покривного шару після процесу висушування / отвердження. Проте, у випадку магнітних оптичноваріабельних пігментів було виявлено, що цей тип фарбових композицій при їх застосуванні для магнітної індукції зображень, узорів або малюнків у шарі друкарської фарби призводить до слабких візуальних ефектів. Короткий опис винаходу Технічна проблема, що лежить в основі даного винаходу, полягала у тому, щоб розробити покривні композиції та відповідні рецепти, котрі особливо адаптовані до магнітного орієнтування магнітного оптично-варіабельного пігменту (MOVP) у друкарській фарбі або покривному шарі, що дає привабливий візуальний ефект. Тим не менше, за звичайних композицій, придатних для друкування OVI®, магнітні зображення, котрі переносяться у вологу фарбову плівку, помітно втрачають у роздільній здатності та контрасті під час процесу висушування / отвердження через вертикальну усадку друкарської фарби або покривного шару. Результуючі фарби мають бути сумісними зі стандартними друкарськими вимогами, такими як швидкість висушування та роздільна здатність при друкуванні, так само як і економічні обмеження для контролю вартості шляхом обмеження кількостей, що наносяться. Способи друку, що можуть застосовуватись для друкування частинок MOVP, мають бути (міднографією) intaglio, флексографією, глибоким друком, трафаретним друком, так само як і нанесенням покриття валиком. Згідно з даним винаходом, ця проблема вирішується за допомогою покривної композиції, як визначено у формулі винаходу, що додається. Зокрема, даний винахід стосується покривної композиції для створення магнітно-індукованого 9 зображення згідно з даним винаходом, котра, отже, складається із летючих компонентів (S) та нелетючих компонентів, останні складаються зі зв'язувальної речовини фарби (І) та здатного до магнітної орієнтації оптично-варіабельного інтерференційного пігменту (P), котра відрізняється тим, що відношення об'єму зв'язувальної речовини фарби(V(І)) до об'єму пігменту (V(P)) становить більше 3,0, в оптимальному варіанті більше 4,0, і в найоптимальнішому варіанті більше 5,0. Даний винахід також стосується способу одержання покривної композиції для створення магнітно-індукованого зображення, котрий включає стадію змішування між собою летючих компонентів (S) та нелетючих компонентів, останні складаються зі зв'язувальної речовини фарби (І) та здатного до магнітної орієнтації оптично-варіабельного інтерференційного пігменту (P), який відрізняється тим, що відношення об'єму зв'язувальної речовини фарби (V(I)) до об'єму пігменту (V(P)) становить більше 3,0, в оптимальному варіанті більше 4,0, і в найоптимальнішому варіанті більше 5,0. Згідно з даним винаходом, термін "магнітний оптично-варіабельний пігмент (MOVP)" стосується магнітних пігментних частинок у формі пластинок або пластівців, що несуть оптичні інтерференційні покриття, як відомо у даній галузі. Особливою характеристикою MOVP відносно OVP є те, що частинки MOVP можуть орієнтуватись під дією прикладеного магнітного поля. Таким чином, MOVP є "магнітно-орієнтовними оптично-варіабельними інтерференційними пігментами". MOVP, що міститься у друкарській фарбі або покривній композиції даного винаходу, складається із плоских пластинчастих або пластівцевих частинок, що вибираються із групи осаджених у вакуумі магнітних тонкоплівкових інтерференційних пігментів, інтерференційних нанесених металічних пігментів, інтерференційних нанесених неметалічних пігментів, магнітних рідкокристалічних пігментів, як розкрито у документі РСТ/ЕР2005/056260, та їх сумішей. Особлива перевага надається п'ятишаровим або семишаровим осадженим у вакуумі тонкоплівковим інтерференційним пігментам із документів US 4838648 та WO 02/73250. MOVP, що застосовується у даному винаході, також відрізняється своїм середнім розміром частинок. Для отримання насичених кольорів та різких змін кольору середній діаметр частинок (d50) має становити типово від 5 до 40 мкм, в оптимальному варіанті від 15 до 25 мкм, при товщині у межах від 0,1 до 6 мкм, в оптимальному варіанті від 0,5 до 3 мкм. Згідно з даним винаходом, термін "летючі компоненти" стосується компонентів, що мають точку кипіння нижче 300C при тиску навколишнього середовища, тобто все, що фактично випаровується після друкування. Летючі компоненти, що присутні у покривній / фарбовій композиції, можуть вибиратись із органічних розчинників, води та їх сумішей, тобто з розчинників, котрі звичайно використовуються для виготовлення друкарських фарб. Згідно з даним винаходом, термін "нелетючі компоненти" стосується компонентів, що мають 97476 10 точку кипіння принаймні 300C при тиску навколишнього середовища, тобто все, що залишається після друкування. Згідно з даним винаходом, термін "зв'язувальна речовина фарби" стосується нелетючої частини друкарської фарби або покривної композиції, за виключенням магнітного оптично-варіабельного інтерференційного пігменту. Проте, зв'язувальна речовина фарби може містити й інші пігменти. Так, зв'язувальна речовина фарби, згідно з даним винаходом, може включати компоненти із групи, яка складається із лаків (тобто зв'язувальних речовин), олігомерів, наповнювачів, пігментів, барвників, вирівнювачів, змочувальних агентів, поверхнево-активних речовин, інгібіторів корозії, каталізаторів осушування, фотоініціаторів, восків, структуруючих агентів, нелетючих розріджувачів або мономерів. Згідно з даним винаходом, термін "об'єм зв'язувальної речовини фарби" стосується об'єму висушеної / отвердженої зв'язувальної речовини фарби. Згідно з даним винаходом, під терміном "висушування" в даній галузі мають на думці три різних механізми. Два просто фізичних процеси висушування стосуються випаровування летючих компонентів із друкарської фарби або покриття, із залишенням своєї твердої смоли та пігментних компонентів, та проникнення / абсорбції нелетючої фарби або покривного розчинника у субстрат. Третій, хімічний процес висушування, що також називається твердінням або ствердженням, стосується перетворення рідкої композиції у тверду шляхом хімічної полімеризації або реакції структурування, ініційованої УФ випромінюванням, електронним пучком, або оксиполімеризації (оксидативної ретикуляції, індукованої спільною дією кисню та каталізаторів, таких як Co та Mn каталізатори). Один або кілька з цих процесів висушування можуть передбачатись при висушуванні однієї конкретної друкарської фарби або покриття. Так, отвердження є специфічним варіантом висушування. "Подвійне отвердження" означає комбінацію фізичного випаровування та/або проникнення у субстрат летючих компонентів при УФ отвердженні або оксиполімеризації, або хімічній полімеризації, ініційованої відповідною добавкою; "UVOX" означає комбінацію УФ отвердження та оксиполімеризації. Способами друку, що можуть застосовуватись для друкування частинок MOVP, є (міднографія) intaglio, флексографія, глибокий друк, трафаретний друк, так само як і нанесення покриття валиком. Для задоволення вимог до друку вибираються відповідні елементи друкування, так щоб наносити типову суху плівку фарби товщиною в межах 2-50 мкм, в оптимальному варіанті від 5 (флексографія) до 30 мкм (intaglio- або трафаретний друк). Середній діаметр частинок пігменту вибирається у залежності від товщини шару, котру звичайно отримують, та від технічних обмежень, пов'язаних із даним друкарським застосуванням. Вибір надто малих частинок пігменту дасть у всіх випадках поганий зсув кольору, сильне розсіювання світла та низьку кольоровість. Це добре відомо 11 фахівцям у даній галузі й буде взято ним до уваги при виборі відповідних пігментів. Було виявлено, що вертикальної усадки надрукованої фарби або шару покриття під час процесу висушування / отвердження слід уникати, щоб запобігти зайняттю орієнтованими пігментними частинками плоского положення, що суттєво знижує або навіть цілком знищує ефект орієнтації, запроваджений намагнічуванням. Це досягається шляхом забезпечення достатньо товстого шару нелетючого фарбового носія, котрий залишається після випаровування летючих компонентів. Відповідно, першочергово важливим є об'ємне відношення V(I) / V(P) висушеної / отвердженої зв'язувальної речовини фарби (І) до відношення магнітного оптично-варіабельного пігменту (P), присутнього в зв'язувальній речовині фарби. Було виявлено, що при V(I) / V(P) нижче 3,0 було неможливим створити задовільне магнітно-індуковане зображення у покритті даного винаходу. Згідно з даним винаходом, об'ємні відношення обчислюються на основі експериментальних даних та відомих властивостей продукту, як розкрито нижче у розділі детального опису. Що має враховуватись, так це товщина висушеного / отвердженого шару фарби. Автори виявили, що висушений / отверджений твердий фарбовий шар не повинен мати товщину, меншу ніж d50/3, в оптимальному варіанті не меншу ніж d50/2, щоб отримати орієнтовний покривний шар, який дає задовільне магнітно-орієнтоване зображення. Величина d50 являє собою середній діаметр частинок магнітного оптично-варіабельного пігменту, визначений як це відомо у даній галузі. У покриттях, котрі є суттєво тоншими ніж d50/2, досягнутий орієнтаційний ефект слабкий. Покривна композиція даного винаходу для створення магнітних зображень може являти собою друкарську фарбу для міднографії intaglio, фарбу для флексографії, фарбу для глибокого друку, фарбу для трафаретного друку або фарбу для нанесення валиком і може, відповідно, використовуватись у міднографічному intaglio способі, у флексографічному способі друку, у способі глибокого друку, у трафаретному способі друку або способі нанесення покрить валиком. Короткий опис фігур Фігури 1 - 3 показують (а) різні оптичні ефекти, отримані за допомогою трьох ілюстративних композицій, і (b) результуючу орієнтацію пігменту всередині шарів фарби. Фігура 1 показує результати, одержані за допомогою УФ отвердженої фарби для трафаретного друку згідно з прикладом 2а. На Фіг. 1a показане результуюче намагнічене зображення. На Фіг. 1b наведено зображення поперечного перерізу фарбового шару на субстраті, отримане за допомогою скануючого електронного мікроскопа (SEM). Фігура 2 показує результати, одержані за допомогою УФ отвердженої фарби для трафаретного друку згідно з прикладом 2b. На Фіг. 2а показане результуюче намагнічене зображення. На Фіг. 2b наведено зображення поперечного перерізу фарбового шару на субстраті, отримане за допомогою скануючого електронного мікроскопа (SEM). 97476 12 Фігура 3 показує результати, одержані за допомогою УФ отвердженої фарби для трафаретного друку згідно з прикладом 2с. На Фіг. 3а показане результуюче намагнічене зображення. На Фіг. 3b наведено зображення поперечного перерізу фарбового шару на субстраті, отримане за допомогою скануючого електронного мікроскопа (SEM). Детальний опис винаходу Магнітні оптично-варіабельні друкарські фарби або покривні композиції даного винаходу поділяються на три основних компоненти. Магнітний оптично-варіабельний пігмент (P), розчинники або летючі компоненти (S) (тобто все, що фактично випаровується після друку: органічні розчинники, вода або їх суміші) та зв'язувальна речовина фарби (І) (тобто все, що залишається після друку, за виключенням пігменту: тобто нелетючі компоненти, такі як лаки, олігомери, наповнювачі, пігменти, барвники, вирівнювачі, змочувальні агенти, поверхнево-активні речовини, інгібітори корозії, каталізатори осушування, фотоініціатори, воски, структуруючі агенти, нелетючі розріджувачі або мономери). Магнітний пігмент даного винаходу вибирають зазвичай таким, щоб частинки у формі пластинок мали середній діаметр (d50) у межах від 5 до 40 мкм, в оптимальному варіанті діаметр у межах від 15 до 25 мкм, і товщину в межах від 0,1 до 6 мкм, в оптимальному варіанті в межах від 0,5 до 3 мкм. Діаметр частинок у формі пластинки слід розуміти як середнє значення (d50), визначене, як відомо фахівцеві у даній галузі. Подібно до цього, товщину частинок у формі пластинок слід розуміти як середнє значення відстані між верхньою та нижньою поверхнями пластинки, визначену, як відомо фахівцеві у даній галузі. Авторами було виявлено, що незалежно від способу, застосованого для нанесення магнітної фарби на субстрат, існує нижній поріг величини об'ємного відношення V(I) / V(P) зв'язувальної речовини фарби (І) до магнітного оптичноваріабельного пігменту (P) у фарбі, за яким візуальний ефект магнітно-орієнтованих зображень, узорів або малюнків зникає при висушуванні вологої плівки. Цей нижній поріг, як було виявлено, досягається при об'ємному відношенні V(I) / V(P) 3,0. Добрі результати одержуються при об'ємному відношенні V(I) / V(P) вище 4,0. в оптимальному варіанті вище 5,0. Іншими словами, має бути достатній об'єм зв'язувальної речовини фарби (І) на об'єм пігменту (P) у сухій плівці фарби, щоб пігментні пластівці зберігали свої орієнтації, якщо останні не знаходяться у площині субстрату. Для обчислення об'ємного відношення V(I) / V(P) мають бути відомі окремі об'єми зв'язувальної речовини фарби та пігменту у фарбовому носії. Це буде розглянуто нижче з посиланням на приклад 2. Три фарбових композиції згідно з прикладами 2а - 2с (УФ отверджені фарби для трафаретного друку) слугували основою для кореляції параметрів композиції з можливим ефектом магнітної орієнтації. Що стосується подробиць цих експериментів, посилання зроблено на експериментальний 13 розділ нижче. Рецептура прикладу 2а виявила чудову здатність до магнітної орієнтації; рецептура прикладу 2b виявила деяке погіршення у порівнянні з прикладом 2а, і рецептура прикладу 2с виявила значне погіршення у порівнянні з прикладом 2а. Можна зробити висновок, що рецепти з відношенням V(I) / V(P), меншим ніж 3,0, не виявлять будь-якого корисного ефекту. Експериментальні дані, визначені з базового рецепту прикладу 2 (перший стовпчик), показали, що питома вага (густина) вологої фарби (Di n k w ) 3 3 становить 1,24 г/см , ( D j n k d дорівнює 1,26 г/см для сухої фарби). Густина магнітного оптичноваріабельного пігменту, як було виявлено, стано3 вить 2,82 г/см (густина пігменту варіюється у деякій мірі в залежності від співвідношення діелектричного матеріалу (MgF2 (оптичні властивості)) та магнітного матеріалу (Ni, Fe, Co або Ni сплав) (магнітні властивості)) у пігментному пластівці. Пігмент, що використовувався у даному прикладі, 3 мав експериментальну густину 2,82 г/см , і густина 3 розчинника (Dowanol) становила 0,967 г/см . Експериментальні густини визначались за допомогою пікнометра. Застосування пікнометра для визначення густин добре відомо фахівцеві у даній галузі і не потребує тут детального обговорення (порівняй стандарт ISO 1183-1:2004). Базовий рецепт вологої фарби може бути приблизно описаний у наступний спосіб (де W = вага, V = об'єм перед змішуванням, І = зв'язуваль 97476 14 на речовина фарби, P = MOVP, S = розчинник, D = густина): W(I) + W(S) + W(P) = Dinkw (V(I) + V(S) + V(P)) = 3 3 1,241 [г/см ] * (V(I) + V(S) + V(P)) [см ] З урахуванням вагового відношення композиції W(I) + W(S) = 0,80 г/г та W(P) = 0,20 г/г, і густини 3 пігменту D(P) = 2,82 г/см , об'єм пігменту V(P) на грам фарби обраховується за допомогою відомої кореляції d = m/V як 0,071 см , і залишковий об'єм 3 вологого фарбового носія становить 0,735 см . Висушена / отверджена фарбова композиція може бути приблизно описана у наступний спосіб: 3 W(I) + W(P) = Dinkd* (V(I) + V(P)) = 1,261 [г/см ] * 3 (V(I) + V(P)) [см ] Із наведених вище даних та густини розчин3 ника D(S) = 0,967 г/см (Dowanol) може бути визначена кількість випареного розчинника, і вага зв'язувальної речовини фарби становить 0,747 г/г від оригінальної фарбової композиції; відповідний 3 об'єм V(I) дорівнює 0,68 см ; це дає густину зв'я3 зувальної речовини фарби D(I) 1,098 г/см . Таким чином, у даному прикладі (базова композиція) об'ємне відношення V(I) / V(P) становить 9,58. З посиланням на приклади з магнітною орієнтацією (композиції прикладів 2а 2с), в аналогічний спосіб були обчислені відповідні об'ємні відношення з використанням визначених питомих ваг MOVP та зв'язувальної речовини фарби (І), і відповідні вагові відсотки: Таблиця 1 Композиція Зв'язувальна речовина фарби V(I) Пігмент V(P) Вміст твердої речовини Об'ємне відношення V(I)/V(P) Товщина сухої плівки У даній таблиці зв'язувальна речовина фарби, вміст пігменту та твердої речовини у %; V(I) та 3 V(P) у см ; товщина сухої плівки у мкм; використані пігменти мали d50 22 мкм. По аналогії, було визначене об'ємне відношення V(I)/V(P) прикладу 1, котрий стосується друкарської фарби intaglio, і воно становить 4,83. Густини висушеної / отвердженої та вологої дру3 карських фарб були визначені як Dinkd =1,37 г/см 3 та Dinkw = 1,236 г/см . Густини пігменту та розчин3 ника становили D(P) = 2,82 г/см та D(S) = 0,805 3 г/см (фарбовий розчинник 27/29 фірми Shell Industrial Chemicals). 0,3 г/г пігменту (P) змішували з 0,7 г/г (зв'язувальна речовина фарби (І) + фарбовий розчинник (S)). Густина зв'язувальної речовини фарби D(I) дорівнювала, за даними визначен3 ня, 1,066 г/см . Наступним питанням щодо успішного формулювання фарбової композиції є товщина висушеного / отвердженого твердого покривного шару. Покривний шар має бути товстішим ніж d50/3, в оптимальному варіанті товстішим ніж d50/2, де d50 є середнім діаметром магнітних оптично Приклад 2а 80 0,637 20 0,071 100 10,27 19 Приклад 2b 60 0,729 20 0,071 80 7,69 14 Приклад 2с 30 0,273 20 0,071 50 3,85 11 варіабельних пігментних пластівців, визначеним, як відомо у даній галузі. Покриття, що містять розчинник, мають бути відповідно товстішими при нанесенні, ніж покриття, котрі не містять розчинника; з урахуванням цього, товщина сухого та твердого шару, після випаровування розчинника, має задовольняти даним критеріям. У прикладах, які ілюструються Фігурами 1-3, товщина сухого твердого шару задовольняє оптимальному критерію d50/2 в усіх випадках. Кількість нелетючих компонентів у покривній композиції даного винаходу вибирають між 50% та 100% від ваги всієї композиції, в оптимальному варіанті від 80 до 100% від ваги всієї композиції. Фіг. 1 стосується покривної композиції, яка має об'ємне відношення V(I) / V(P) 10,3 і максимальний вміст твердої речовини 100% на вагу (20% MOVP), що дає оптимальні магнітно-індуковані ефекти (зображення, узори або малюнки) у відповідному покривному шарі, а Фіг. 3 стосується покривної композиції, котра має об'ємне відношення V(I) / V(P) 3,8 і вміст твердої речовини 50% на вагу (20% 15 97476 MOVP), що все ще дозволяє створювати магнітноіндуковані зображення, узори або малюнки у покривному шарі, хоча й низької якості. Фахівцеві у даній галузі зрозуміло, що загальна концепція, окреслена у даному описі, придатна для ряду композицій друкарських фарб з різними кількостями твердої речовини (з різними кількос 16 тями MOVP), що дають різні об'ємні відношення V(I) / V(P). Таблиця 2 являє собою одну можливу компіляцію з багатьох розрахованих матриць композицій згідно з концепцією винаходу. Об'ємні відношення варіюються у межах приблизно від 0,6 до приблизно 23. Таблиця 2 (УФ отверджена фарба для трафаретного друку згідно з прикладом 2) І [%] P [%] 3 3 V(I) [см /см ] 3 3 V(P) [см /см ] V(I)ZV(P) І [%] P [%] 3 3 V(I) [см /см ] 3 3 V(P) [см /см ] V(I)/V(P) І [%] P [%] 3 3 V(I) [см /см ] 3 3 V(P) [см /см ] V(I)/V(P) I [%] P [%] 3 3 V(I) [см /см ] 3 3 V(P) [см /см ] V(I)/V(P) SC 100% 90 10 0,8197 0,0355 23,1148 80 20 0,7286 0,0709 10,2732 70 30 0,6375 0,1064 5,9927 60 40 0,5464 0,1418 3,8525 SC 90% 80 10 0,7286 0,0355 20,5464 70 20 0,6375 0,0709 8,9891 60 30 0,5464 0,1064 5,1366 50 40 0,4554 0,1418 3,2104 У даній таблиці SC відповідає вмісту твердої фази, І = ваговій долі зв'язувальної речовини фарби, P = ваговій долі пігменту, V(I) / V(P) відповідає об'ємному відношенню. Таблиця 2 передбачає довільний вибір, оснований на різному загальному вмісті твердої речовини та відповідному складі. З технічної точки зору фахівцеві відомо, що для одержання задовільного результату потрібна мінімальна кількість пігменту, та що велика кількість пігменту, присутня у друкарській фарбі, знижує придатність для друкування та підвищує вартість. Тому Таблиця 2 передбачає вибір придатних покривних композицій відносно граничних кількостей твердої речовини та об'ємного відношення V(I) / V(P) згідно з даним винаходом. Виділені приклади відповідають найоптимальнішому відношенню V(I) / V(P), вищому ніж 5,0 прикладу 2, і слугують лише для цілей ілюстрації. Друкарські фарби з об'ємним відношенням нижче 4,0 можуть так само бути придатними для виконання даного винаходу; проте, підвищена кількість магнітного оптично-варіабельного пігменту відносно зв'язувальної речовини фарби робить магнітну орієнтацію MOVP більш складною й може підвищити вартість магнітної оптично-варіабельної друкарської фарби, якщо надрукований шар фарби товстий. Спосіб одержання друкарської фарби або покривної композиції даного винаходу для створення SC 80% 70 10 0,6375 0,0355 17,9781 60 20 0,5464 0,0709 7,7049 50 30 0,4554 0,1064 4,2805 40 40 0,3643 0,1418 2,5683 SC50% 40 10 0,3643 0,0355 10,2732 зо 20 0,2732 0,0709 3,8525 20 30 0,1821 0,1064 1,7122 10 40 0,0911 0,1418 0,6421 магнітно-індукованого зображення включає стадію змішування разом летючих компонентів (S) та нелетючих компонентів, останні складаються зі зв'язувальної речовини фарби (І) та магнітноорієнтовного оптично-варіабельного інтерференційного пігменту (P), який відрізняється тим, що відношення об'єму зв'язувальної речовини фарби (V(I)) до об'єму пігменту (V(P)) є більшим ніж 3,0, в оптимальному варіанті більшим ніж 4,0, в оптимальнішому варіанті більшим ніж 5,0. Летючі компоненти для способу одержання друкарської фарби або покривної композиції даного винаходу вибирають із органічних розчинників, води та їх сумішей. Крім того, даний винахід стосується способу створення магнітно-індукованого зображення, котрий включає стадії а) нанесення покривної композиції згідно з даним винаходом на поверхню субстрату, b) орієнтації частинок магнітного пігменту в покривній композиції, що наноситься, зі стадії а) шляхом прикладення магнітного поля, і с) ствердження / висушування орієнтованої покривної композиції зі стадії b) для фіксації частинок в орієнтованому положенні. Процес нанесення покриття стадії а) для нанесення покривної композиції на поверхню субстрату вибирають в оптимальному варіанті з міднографії, флексографії, глибокого друку, нанесення покрить валиком та трафаретного друку. Ці процеси добре відомі фахівцям у даній галу 17 зі. Вищезазначені процеси друку надають можливість осаджувати вологий плівковий шар від приблизно 2 мкм до приблизно 50 мкм. Оптимальний вологий плівковий осад має товщину в межах від приблизно 5 мкм до приблизно 30 мкм. Результуюче покриття на субстраті має середню товщину сухого шару від 2 мкм та меншу або рівну 50 мкм, в оптимальному варіанті від 5 мкм та меншу або рівну 30 мкм, в оптиматьнішому варіанті від 10 мкм та меншу або рівну 20 мкм. Стадія орієнтації b) може здійснюватись або одночасно зі стадією нанесення покриття а) або після стадії нанесення покриття а). Магнітне орієнтування магнітних частинок описане та відоме у даній галузі. У цьому зв'язку зроблено посилання на документи відомого рівня техніки, які цитуються у вступній частині даної заявки. Стадія ствердження / висушування с) може здійснюватись шляхом фізичного випарювання летючих сполук, УФ отвердження, оксидативного ретикуляція, хімічного структурування, отвердження з допомогою електронного пучка або будь-якої їх комбінації. Ця стадія також відома у даній галузі, і немає потреби детально її описувати. Даний винахід також стосується магнітноіндукованого зображення в покритті на субстраті, котре включає магнітно-орієнтований пігмент (P) в отвердженій твердій зв'язувальній речовині фарби (І), яке відрізняється тим, що відношення об'єму зв'язувальної речовини фарби (V(I)) до об'єму пігменту (V(P)) перевищує 3,0, в оптимальному варіанті перевищує 4,0, і в найоптимальнішому варіанті перевищує 5,0. та що покривний шар має товщину, більшу ніж d50/3, в оптимальному варіанті товщину, більшу ніж d50/2, де d50 являє собою середній діаметр магнітно-орієнтовних оптичноваріабельних інтерференційних пігментних пластівців. Кількість магнітно-орієнтовного пігменту в отвердженій твердій зв'язувальної речовини фарби (І) варіюється від 1 до 40% за вагою, в оптимальному варіанті від 5 до 30% за вагою, в оптимальнішому варіанті у межах 10-20% за вагою вологого покриття. Друкарська фарба або покривна композиція Продукт приєднання модифікованої тунговою олією та малеїнової кислотою фенольної смоли у висококиплячому мінеральному маслі (PKWF 28/31) 35% Сильно полімеризована алкідна смола 7,50% Алкілфенольна смола, модифікована сирою тунговою олією у фарбовому розчиннику 27/29 16% Поліетиленовий віск 3,30% Аеросил 200 (Degussa-Huels) 2,00% Оптично-варіабельний пігментний ма30% 97476 18 даного винаходу може бути використана для створення магнітно-індукованих зображень. Вищезазначені магнітно-індуковані зображення можуть бути використані як захисні елементи для, наприклад, банкнот, кредитних карток, карток доступу, захисних бейджів, цінних документів, документів на право пільг або таких, що засвідчують особу, проїзних квитків, лотерейних білетів, білетів на різні заходи, прапорців акцизного збору, захисних ниток, ярликів, фольг, стрічечок або продуктових захисних застосувань. Таким чином, даний винахід також стосується використання розкритих тут покривних композицій для вищезазначених застосувань, так само як і захисного документа, який включає магнітно-індуковане зображення, отримане з використанням покривної композиції даного винаходу. Вищезазначений захисний елемент може також включати додаткові маркувальні засоби, такі як інфрачервоні маркери, флуоресцентні маркери, УФ маркери, фосфоресцентні маркери, магнітні маркери, судові маркери та їх комбінації. Даний винахід може практично застосовуватись на будь-якому типі придатного до друку листового або сітчастого матеріалу, зокрема, на матеріалах, що використовуються для виготовлення, наприклад, банкнот, кредитних карток, карток доступу, захисних бейджів, цінних документів, документів на право пільг або таких, що засвідчують особу, проїзних квитків, лотерейних білетів, білетів на різні заходи, прапорців акцизного збору, захисних ниток, ярликів, фольг, стрічечок або продуктових захисних застосувань. Придатний до друку листовий або сітчастий матеріал може також включати один шар або множину шарів. Тепер даний винахід буде додатково описаний з посиланням на необмежувальні приклади та фігури. Якщо не зазначено інше, всі кількості подані у вагових відсотках. Приклад 1: Фарба для глибокого друку з віджиманням паперу У цьому прикладі наведена рецептура фарби для глибокого друку з віджиманням паперу згідно з даним винаходом. гнетик (7 шарів) Фарбовий розчинник 27/29 (Shell Industrial Chemicals) Кобальту октоат (11% металу) Марганцю октоат (10% металу) 6% 0,10% 0,10% Приклад 2: Фарба для трафаретного друку, УФ висушування У цьому прикладі наведена рецептура фарби для трафаретного друку згідно з даним винаходом. 19 Зв'язувальна речовина фарби (І), загалом: Епоксіакрилатний олігомер Триметилопропантриакрилатний мономер Трипропіленглікольдіакрилатний мономер Генорад (Genorad) 16 (Rahn) Аеросил 200 (Degussa-Huels) Іргакур (Irgacur) 500 (CIBA) Генокур (Genocure) EPD (Rahn) Пігмент (P), загалом: Магнітний оптично-варіабельний пігмент (7 шарів) Розчинник (S), загалом: Дованол (Dowanol) PMA 97476 Базова формула 70% 40 10 10 1 1 6 2 20% Рецептура прикладу 2а була застосована для захисного паперу. Перед висушуванням волога фарба була намагнічена. Середня товщина сухої плівки становила 19 мкм. Вміст твердої речовини у фарбі дорівнював 100%, де магнітний оптичноваріабельний пігмент (P) був присутній у кількості 20% за вагою, і зв'язувальна речовина фарби (І) була присутня у кількості 80% за вагою. Результат показаний на Фігурах 1a та 1b. На Фіг. 1a показане результуюче магнітне зображення. На Фіг. Ib показане зображення поперечного перерізу шару фарби на субстраті, отримане за допомогою скануючого електронного мікроскопа (SEM). Середній кут пластівців дорівнює, за вимірами, 24° + / -12° відносно горизонталі. На Фіг. 1b "матриця" стосується просочення, котре потрібне для виготовлення поперечних перерізів. Ефектом, що дає намагнічування, є чітко визначене зображення. Рецептура прикладу 2b була застосована для захисного паперу. Перед висушуванням волога фарба була намагнічена. Середня товщина сухої плівки становила 14 мкм. Вміст твердої речовини у фарбі дорівнював 80%, де магнітний оптичноваріабельний пігмент (P) був присутній у кількості 20% за вагою, і зв'язувальна речовина фарби (І) була присутня у кількості 60% за вагою, і розчинник (S) був присутній у кількості 20% за вагою. Результат показаний на Фігурах 2а та 2b. На Фіг. 2а показане результуюче магнітне зображення. На Фіг. 2b показане зображення поперечного перерізу шару фарби на субстраті, отримане за допомогою скануючого електронного мікроскопа (SEM). Середній кут пластівців дорівнює, за вимірами, 25° + / 12° відносно горизонталі. Ефектом, що дає намагнічування, є зображення зі зниженою роздільною здатністю, проте яке ще чітко видно. 20 Прикл.2а Прикл.2b Прикл.2с 80% 45,7 11,5 11,5 1,1 1,1 6,8 2,3 20% 60% 34,2 8,6 8.6 0,9 0,9 5,1 1,7 20% 30% 17,1 4.3 4,3 0,4 0,4 2,6 0,9 20% 20 20 20 20 10% 10 0% 0 20% 20 50% 50 Рецептура прикладу 2с була застосована для захисного паперу. Перед висушуванням волога фарба була намагнічена. Середня товщина сухої плівки становила 11 мкм. Вміст твердої речовини у фарбі дорівнював 50%, де магнітний оптичноваріабельний пігмент (P) був присутній у кількості 20% за вагою, зв'язувальна речовина фарби (І) була присутня у кількості 30% за вагою, і розчинник (S) був присутній у кількості 50% за вагою. Результат показаний на Фігурах 3а та 3b. На Фіг. 3а показане результуюче магнітне зображення. На Фіг. 3b показане зображення поперечногоперерізу шару фарби на субстраті, отримане за допомогою скануючого електронного мікроскопа (SEM). Середній кут пластівців дорівнює, за вимірами, 10° + / 9° відносно горизонталі. Ефектом, що дає намагнічування, є зображення з досить низькою роздільною здатністю. Рецептура прикладу 2а виявила відмінну здатність до магнітної орієнтації; рецептура прикладу 2b виявила деяке погіршення у порівнянні з прикладом 2а, і рецептура прикладу 2с виявила значне погіршення у порівнянні з прикладом 2а. Можна зробити висновок, що рецепти з відношенням V(I) / V(P), нижчим ніж 3,0, не виявлять будь-якого корисного ефекту. Із Фігур 1 - 3 та Таблиці 1 вище очевидно, що існує відмінна кореляція між здатністю до орієнтації магнітного пігменту та об'ємним відношенням V(I) / V(P), з одного боку, та між здатністю до орієнтації пігменту і товщиною сухої плівки з іншого боку. Приклад 3: Фарба для флексографії, УФ висушування У цьому прикладі наведена рецептура фарби для флексографії згідно з даним винаходом. 21 97476 22 Епоксіакрилатний олігомер Триметилопропантриакрилатний мономер Трипропіленглікольдіакрилатний мономер Генорад (Genorad) 16 (Rahn) Аеросил 200 (Degussa-Huels) Іргакур (Irgacur) 500 (CIBA) Генокур (Genocure) EPD (Rahn) 40% 10% 10% 1% 1% 6% 2% І Оптично-варіабельний пігментний магнетик (5 шарів) 20% P Дованол (Dowanol) PMA 10% S Приклад 3: Фарба для трафаретного друку, УФ висушування У цьому прикладі наведена рецептура фарби Уретанакрилатний олігомер Пропоксильований гліцерином триакрилатний мономер Трипропіленглікольдіакрилатний мономер Флорстаб (Florstab) UV-1 (Kromachem) Оптично-варіабельний пігментний магнетик (7 шарів) Аеросил 200 (Degussa-Huels) Іргакур (Irgacur) 500 (CIBA) Генокур (Genocure) EPD (Rahn) для трафаретного друку згідно з даним винаходом. 40% 10% 15% 1% 25% 1% 6% 2% 23 97476 24 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
