Спосіб та засоби виготовлення магнітно індукованих знаків у покритті, яке містить магнітні частинки

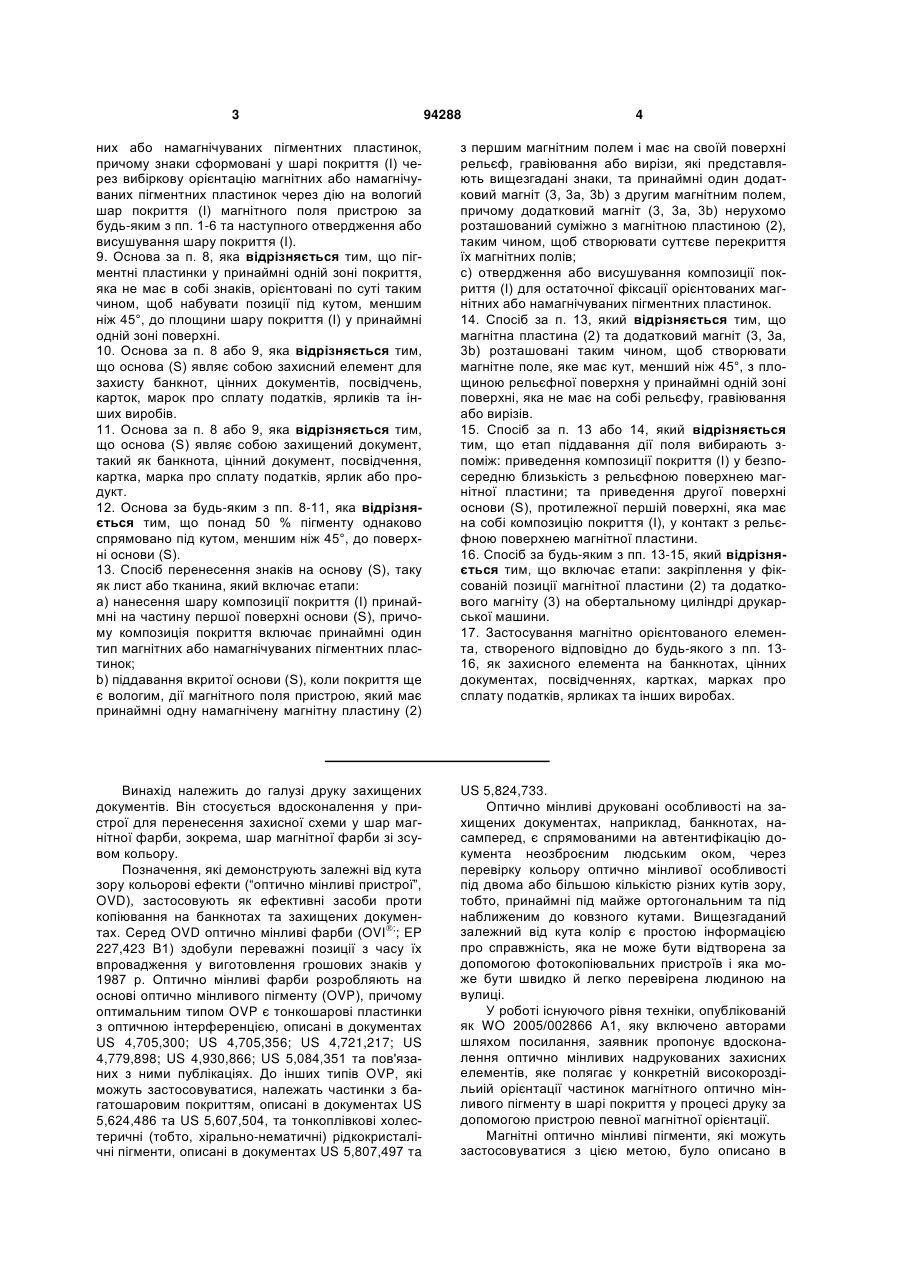

1. Пристрій для магнітного перенесення знаків в композицію вологого покриття (І), нанесеного як шар на основу (S), таку як лист або тканина, придатні для вкривання, причому композиція покриття (І) має принаймні один тип магнітних або намагнічуваних пігментних пластинок, який включає: принаймні одну намагнічену постійну магнітну пластину (2), яка має відповідне перше магнітне поле і має на своїй поверхні рельєф, гравіювання або вирізи, які представляють вищезгадані знаки, та принаймні один додатковий магніт (3, 3а, 3b), який має відповідне друге магнітне поле, причому додатковий магніт (3, 3а, 3b) нерухомо розташований суміжно з магнітною пластиною (2), таким чином, щоб створювати суттєве перекриття відповідних магнітних полів, причому постійна магнітна пластина (2), яка має на собі рельєф, гравіювання або вирізи, та додатковий магніт (3, 3а, 3b) закріплені у позиціях, які дозволяють їм протидіяти природним магнітним силам, що діють між ними. 2. Пристрій за п. 1, який відрізняється тим, що постійна магнітна пластина (2) та додатковий магніт (3, 3а, 3b) розташовані таким чином, щоб створювати магнітне поле, яке має кут, менший ніж 2 (19) 1 3 94288 4 них або намагнічуваних пігментних пластинок, причому знаки сформовані у шарі покриття (І) через вибіркову орієнтацію магнітних або намагнічуваних пігментних пластинок через дію на вологий шар покриття (І) магнітного поля пристрою за будь-яким з пп. 1-6 та наступного отвердження або висушування шару покриття (І). 9. Основа за п. 8, яка відрізняється тим, що пігментні пластинки у принаймні одній зоні покриття, яка не має в собі знаків, орієнтовані по суті таким чином, щоб набувати позиції під кутом, меншим ніж 45°, до площини шару покриття (І) у принаймні одній зоні поверхні. 10. Основа за п. 8 або 9, яка відрізняється тим, що основа (S) являє собою захисний елемент для захисту банкнот, цінних документів, посвідчень, карток, марок про сплату податків, ярликів та інших виробів. 11. Основа за п. 8 або 9, яка відрізняється тим, що основа (S) являє собою захищений документ, такий як банкнота, цінний документ, посвідчення, картка, марка про сплату податків, ярлик або продукт. 12. Основа за будь-яким з пп. 8-11, яка відрізняється тим, що понад 50 % пігменту однаково спрямовано під кутом, меншим ніж 45°, до поверхні основи (S). 13. Спосіб перенесення знаків на основу (S), таку як лист або тканина, який включає етапи: a) нанесення шару композиції покриття (І) принаймні на частину першої поверхні основи (S), причому композиція покриття включає принаймні один тип магнітних або намагнічуваних пігментних пластинок; b) піддавання вкритої основи (S), коли покриття ще є вологим, дії магнітного поля пристрою, який має принаймні одну намагнічену магнітну пластину (2) з першим магнітним полем і має на своїй поверхні рельєф, гравіювання або вирізи, які представляють вищезгадані знаки, та принаймні один додатковий магніт (3, 3а, 3b) з другим магнітним полем, причому додатковий магніт (3, 3а, 3b) нерухомо розташований суміжно з магнітною пластиною (2), таким чином, щоб створювати суттєве перекриття їх магнітних полів; c) отвердження або висушування композиції покриття (І) для остаточної фіксації орієнтованих магнітних або намагнічуваних пігментних пластинок. 14. Спосіб за п. 13, який відрізняється тим, що магнітна пластина (2) та додатковий магніт (3, 3а, 3b) розташовані таким чином, щоб створювати магнітне поле, яке має кут, менший ніж 45°, з площиною рельєфної поверхня у принаймні одній зоні поверхні, яка не має на собі рельєфу, гравіювання або вирізів. 15. Спосіб за п. 13 або 14, який відрізняється тим, що етап піддавання дії поля вибирають зпоміж: приведення композиції покриття (І) у безпосередню близькість з рельєфною поверхнею магнітної пластини; та приведення другої поверхні основи (S), протилежної першій поверхні, яка має на собі композицію покриття (І), у контакт з рельєфною поверхнею магнітної пластини. 16. Спосіб за будь-яким з пп. 13-15, який відрізняється тим, що включає етапи: закріплення у фіксованій позиції магнітної пластини (2) та додаткового магніту (3) на обертальному циліндрі друкарської машини. 17. Застосування магнітно орієнтованого елемента, створеного відповідно до будь-якого з пп. 1316, як захисного елемента на банкнотах, цінних документах, посвідченнях, картках, марках про сплату податків, ярликах та інших виробах. Винахід належить до галузі друку захищених документів. Він стосується вдосконалення у пристрої для перенесення захисної схеми у шар магнітної фарби, зокрема, шар магнітної фарби зі зсувом кольору. Позначення, які демонструють залежні від кута зору кольорові ефекти (“оптично мінливі пристрої”, OVD), застосовують як ефективні засоби проти копіювання на банкнотах та захищених документах. Серед OVD оптично мінливі фарби (OVI;; EP 227,423 B1) здобули переважні позиції з часу їх впровадження у виготовлення грошових знаків у 1987 р. Оптично мінливі фарби розробляють на основі оптично мінливого пігменту (OVP), причому оптимальним типом OVP є тонкошарові пластинки з оптичною інтерференцією, описані в документах US 4,705,300; US 4,705,356; US 4,721,217; US 4,779,898; US 4,930,866; US 5,084,351 та пов'язаних з ними публікаціях. До інших типів OVP, які можуть застосовуватися, належать частинки з багатошаровим покриттям, описані в документах US 5,624,486 та US 5,607,504, та тонкоплівкові холестеричні (тобто, хірально-нематичні) рідкокристалічні пігменти, описані в документах US 5,807,497 тa US 5,824,733. Оптично мінливі друковані особливості на захищених документах, наприклад, банкнотах, насамперед, є спрямованими на автентифікацію документа неозброєним людським оком, через перевірку кольору оптично мінливої особливості під двома або більшою кількістю різних кутів зору, тобто, принаймні під майже ортогональним та під наближеним до ковзного кутами. Вищезгаданий залежний від кута колір є простою інформацією про справжність, яка не може бути відтворена за допомогою фотокопіювальних пристроїв і яка може бути швидко й легко перевірена людиною на вулиці. У роботі існуючого рівня техніки, опублікованій як WO 2005/002866 A1, яку включено авторами шляхом посилання, заявник пропонує вдосконалення оптично мінливих надрукованих захисних елементів, яке полягає у конкретній високороздільиій орієнтації частинок магнітного оптично мінливого пігменту в шарі покриття у процесі друку за допомогою пристрою певної магнітної орієнтації. Магнітні оптично мінливі пігменти, які можуть застосовуватися з цією метою, було описано в 5 документах US 4,838,648; EP 686,675 B1; та, зокрема, у WO 02/73250 А2 та WO 03/00801 А2. Способи та пристрої для орієнтації магнітних частинок у шарах покриття було описано в документах US 3,676,273; US 3,791,864; EP 406,667 B1; EP 556,449 B1; EP 710,508 A1; WO 02/90002 А2; однак у жодному з цих документів для спеціалістів немає вказування на те, яким чином конфігурація високороздільної магнітної орієнтації може бути перенесена у магнітний шар покриття у процесі високошвидкісного друку. У заявках WO 2004/007095 А2, A3 та WO 2004/007096 А2, A3 описується орієнтація пластинок магнітного пігменту у шарі покриття для створення естетично привабливих, яскравих оптично мінливих елементів дизайну, які, хоча й є плоскими, демонструють плавну зміну кольору та відбивної здатності, нагадуючи тривимірний об'єкт. Ці покриття та пов'язані з ними ефекти можуть бути одержані у процесі високошвидкісного друку. Однак недоліком цих способів та пристроїв є те, що вони не дозволяють переносити високороздільний елемент дизайну у магнітний шар покриття. З іншого боку, пристрій згідно з документом WO 2005/002866 A1 дозволяє переносити конфігурацію високороздільної магнітної орієнтації в оптично мінливий магнітний шар покриття. Однак головним недоліком у даному разі є відсутність естетичної привабливості утвореного в результаті зображення, яке має тьмяний зовнішній вигляд. Це є прямим наслідком перпендикулярної орієнтації пластинок магнітного пігменту відносно площини надрукованої основи на великій частині орієнтованого шару покриття в результаті перпендикулярного намагнічування, яке вимагається у вищезгаданому пристрої магнітної орієнтації. Технічна проблема орієнтації пластинчастих частинок магнітного пігменту у шарі покриття таким чином, щоб утворений в результаті елемент дизайну мав високороздільні, різкі особливості, а також яскравий загальний зовнішній вигляд, досі залишається нерозв'язаною. Таким чином, існує потреба в удосконаленому пристрої магнітної орієнтації, який дозволяв би переносити яскраві й високороздільні елементи дизайну або зображення, через магнітну орієнтацію частинок пігменту, до оптично мінливого магнітного шару покриття. Крім того, пристрій має бути надійним, легким у втіленні і здатним функціонувати при високій швидкості друку. Зазначена технічна проблема розв'язується, згідно з незалежними пунктами формули, завдяки комбінації магнітної пластини, яка має рельєфну поверхню, гравіювання або вирізи з додатковими магнітними елементами. Крім того, даний винахід дозволяє розв'язати проблему реалізації пристосованих для користувача високороздільних магнітних елементів дизайну на друкованому виробі з легкістю у втіленні та високою надійністю. У контексті представленого опису термін "магнітний" стосується матеріалу, який сам є джерелом магнітного поля. Термін "намагнічуваний" стосується матеріалу, який реагує на магнітне поле, але сам не є його джерелом. Пристрій магнітної орієнтації згідно з даним 94288 6 винаходом включає принаймні одну постійну магнітну пластину, яка має доступну поверхню, що має рельєф, гравіювання або вирізи, як описано в документі WO 2005/002866 A1, та принаймні один додатковий магніт, який може бути постійним магнітом або електромагнітом, розташованим під вищезгаданою рельєфною магнітною пластиною або пластинами, тобто, повернутим до поверхні магнітної пластини, протилежної поверхні рельєфу, наприклад, як схематично показано на Фіг. 1. Принаймні одна магнітна пластина та принаймні один додатковий магніт або магніти є механічно закріпленими у тримачі. Вищезгадана рельєфна постійна магнітна пластина у даному разі намагнічується у напрямку, який є приблизно перпендикулярним рельєфній поверхні, і вищезгаданий рельєф викликає місцеві збурення її магнітного поля, як описано в документі WO 2005/002866 A1. Крім того, рельєфна поверхня може бути плоскою або зігнутою. Вищезгаданий(і) додатковий(і) магніт або магніти можуть мати однакові або різні напрямки намагнічування, які можуть збігатися або не збігатися з напрямком намагнічування рельєфної магнітної пластини. Як було зазначено вище, постійна магнітна пластина може мати рельєф, гравіювання або вирізи, або їх комбінації. Вирізьблену магнітну пластину можна побачити як крайній варіант гравіювання, у якому глибина гравіювання дорівнює товщині пластини. Як стане зрозуміло спеціалістові у даній галузі, вирізьблена магнітна пластина може потребувати закріплення на основі з метою підтримання взаємного розташування різних частин. Крім того, рельєфна пластина може бути виготовлена всіма способами, відомими спеціалістам у даній галузі, такими, як вимивання матеріалу, лиття, полімеризація та ін. Авторами було виявлено, що для досягнення ефекту згідно з винаходом рельєфна магнітна пластина та вищезгаданий(і) додатковий(і) магніт або магніти в усіх випадках повинні бути складені у так званий "примусовий спосіб", тобто, у взаємних позиціях, які є відмінними від позицій, яких вони б набували через природне магнітне притягання. У контексті даного опису зігнута поверхня визначається як поверхня, яка є зігнутою лише у першому вимірі і не є зігнутою у другому вимірі, перпендикулярному вищезгаданому першому вимірові. Приблизно перпендикулярний слід розуміти як такий, що не відхиляється більше, ніж на 30° від напрямку нормалі до поверхні. Таким чином, пристрій магнітної орієнтації включає а) принаймні одну намагнічену постійну магнітну пластину (2), яка має на собі рельєф, гравіювання або вирізи, закріплені таким чином, щоб її рельєфна поверхня залишалася доступною, b) принаймні один додатковий магніт (3), розташований під вищезгаданою принаймні однією постійною магнітною пластиною, повернутою до поверхні магнітної пластини, яка є протилежною рельєфові, та с) тримач (1), який виконує механічну функцію утримання деталей у фіксованій позиції. Вищезгаданий принаймні один додатковий магніт може бути постійним магнітним матеріалом, 7 таким, як кобальт, залізо та їхні сплави, діоксид хрому, типові магнітні оксиди типу шпінелі, типові магнітні гранати, типові магнітні ферити, включаючи гексаферити, такі, як гексаферити кальцію, стронцію та барію (CaFe12O19, SrFe12O19, ВаFе 12 O 19 , відповідно), типові алніко-сплави, типові самарієво-кобальтові (SmCo) сплави та сплави рідкісноземельних металів, заліза та бору (такі, як NdFeB), а також їх постійно-магнітні хімічні похідні (такі, як ті, що позначаються терміном "типові") та суміші, які їх включають. Він також може бути полімерно-зв'язаним композитним магнітним матеріалом. Крім того, магніт може бути втілений як електромагніт, який включає електрострумову котушку, такий, як ті, що є відомими спеціалістам у даній галузі. Магніт також може включати допоміжний намагнічуваний матеріал, який є присутнім для проведення магнітного поля. У разі електромагніту намагнічуваний матеріал може бути залізним осердям або іншим виробом, полюси якого є сконфігурованими у потрібній формі та розмірі. Вищезгаданий принаймні один додатковий магніт намагнічується перпендикулярно або, в альтернативному варіанті, уздовж напрямку намагнічування вищезгаданої рельєфної магнітної пластини, або, у певних випадках, навіть уздовж будь-якого довільного напрямку намагнічування, залежно від технічних вимог, зумовлених конкретною конструкцією магніту. Вищезгаданий принаймні один додатковий магніт також може бути виконаний як багато магнітів, які мають орієнтоване по одній лінії намагнічування, взаємно протилежне намагнічування, довільне намагнічування або будь-яку їх комбінацію. Пристрій магнітної орієнтації згідно з даним винаходом може застосовуватися для створення магнітно індукованих зображень (знаків) у покриттях, які включають магнітні або намагнічувані частинки, в оптимальному варіанті - магнітні оптично мінливі пігменти. Спосіб складання пристрою магнітної орієнтації згідно з даним винаходом включає взаємозамінні етапи а) закріплення принаймні однієї намагніченої постійної магнітної пластини (2), яка має поверхневий рельєф, гравіювання або вирізи, у тримачі (1) таким чином, щоб її рельєфна поверхня залишалася доступною, та b) закріплення принаймні одного додаткового магніту (3) у вищезгаданому тримачі (1) таким чином, щоб він був повернутий до поверхні магнітної пластини, яка є протилежною рельєфові, і щоб взаємні позиції магніту та пластини були відмінними від позицій, яких вони набували б через природну магнітну взаємодію. Пристрій магнітної орієнтації може бути частиною друкарської машини або іншого промислового обладнання; зокрема, він може бути закріплений на обертальному циліндрі, що забезпечує високошвидкісну послідовну роботу у процесах друку при поаркушній подачі або безперервному барабанному друку. Процес створення магнітно орієнтованого елемента дизайну або зображення включає послідовні етапи а) нанесення шару покриття (І) на пе 94288 8 ршу поверхню плоскої основи або тканини (S), причому вищезгадане покриття включає намагнічені або намагнічувані частинки; b) коли покриття ще є вологим, піддавання покриття впливові рельєфної поверхні пристрою магнітної орієнтації згідно з даним винаходом, таким чином, орієнтуючи магнітні або намагнічувані частинки у покритті; с) затвердження орієнтованого шару покриття, з постійною фіксацією таким чином магнітно індукованого зображення; причому вищезгаданий вплив відбувається через приведення вищезгаданого покриття у безпосередню близькість до вищезгаданої рельєфної поверхні або приведення другої поверхні основи (S), протилежної вищезгаданій першій поверхні, яка має на собі вищезгадане покриття, у контакт з вищезгаданою рельєфною поверхнею. Вологе покриття у контексті даного опису означає композицію покриття, нанесену на основу у пастоподібній або рідкій формі, яка ще не є затвердлою або затужавілою. Покриття наносять на основу у відомий спеціалістам спосіб, наприклад, шляхом трафаретного друку, ротаційного глибокого друку, флексографії, металографії, нанесення покриття з видаленням залишків за допомогою планки та інших способів нанесення покриття з застосуванням відповідних фарб. Оптимальним способом нанесення є трафаретний друк з застосуванням спеціально призначених фарб, які описуються у заявці того самого заявника ЕР06113891.3 (12.05.2006), яка паралельно знаходиться на стадії розгляду. Етап затверднення (тужавіння) відбувається, як відомо спеціалістам у даній галузі, наприклад, через фізичне висушування (випарювання розчинника), УФвисушування, електронно-променеве висушування, термостатичне висушування, оксиполімеризація, їх комбінації або інші механізми затвердження. Оптимальним у контексті даного винаходу є затвердження шляхом УФопромінення, яке є швидким і недорогим. Магнітно орієнтований елемент дизайну, який створюють згідно з даним винаходом у шарі покриття, що включає магнітні або намагнічувані частинки, в оптимальному варіанті - частинки оптично мінливого магнітного пігменту, застосовують як захисний елемент на банкнотах, цінних документах, посвідченнях, картках, марках про сплату податків і т. ін., а також для захисту продуктів. Типовими варіантами втілення оптимальних оптично мінливих пігментів є пігменти 5-шарового типу, описані в документі US 4,838,648, наприклад, Cr/MgF2/M/MgF2/Cr, або 7-шарового типу, описані в документі WO 02/73250, наприклад, Cr/MgF2/Aл/м/Aл/мgF2/Cr, як відомо спеціалістам у даній галузі. У даному разі "М" означає магнітний матеріал. Блоки Фабрі-Перо метал/діелектрик/метал (Cr/MgF2/M, відповідно Cr/MgF2/Al) забезпечують колір та залежний від кута зсув кольору, а магнітний центральний шар (M) забезпечує магнітні властивості. Таким чином, також заявляється захисний елемент для захисту банкнот, цінних документів, посвідчень, карток, марках про сплату податків, ярликах, вікнах, фользі, нитках, який має на собі 9 магнітно орієнтований елемент дизайну або зображення, створені згідно з даним винаходом. Крім того, також заявляється захищений документ, такий, як банкнота, цінний документ, посвідчення, картка, марка про сплату податків, ярлик або захисна наліпка на продукті, який має на собі магнітно орієнтований елемент дизайну або зображення, створені згідно з даним винаходом. Ще одна перевага пристрою згідно з даним винаходом полягає в тому, що знаки, які мають переноситися, можуть бути визначені за бажанням через відповідний вибір рельєфу та комбінації розташованих під ним магнітів. Пристрій може бути реалізований через застосування будь-якого механічно обробленого постійного магнітного матеріалу, такого, як постійні магнітні композитні матеріали, який включає крихкий постійний магнітний порошок у ковкій металевій або в'язкій полімерній матриці. Крім того, пристрій у найлегший спосіб може бути втілений як рельєф у полімернозв'язаному тілі з постійно-магнітного матеріалу (Пластоферит). Ще одна перевага пристрою полягає у тому, що він є повністю пристосовуваним, як щодо характеру візерунка рельєфу, так і щодо розташування додаткового магніту. Полімерно-зв'язане тіло з магнітного матеріалу у контексті даного опису є виконаною з композитного матеріалу, який включає гумо- або пластмасоподібний полімер як структурну зв'язувальну речовину та постійно-магнітний порошковий матеріал як наповнювач або "заповнювач". До оптимальних полімерних зв'язувальних речовин належать гумоподібні гнучкі матеріали, такі, як нітрилова гума, Nordel® (EPDM вуглеводнева гума) та Natsyn® (поліізопрен), а також Нейлон 6 (полікапролактам), Нейлон 12 (полілауролактам), поліамід, поліфеніленсульфід (PPS), епоксидні смоли та Hypalon® (хлоросульфонований поліетилен). До оптимальних постійних магнітних порошкових матеріалів належать кобальт, залізо та їхні сплави, діоксид хрому, типові магнітні оксиди типу шпінелі, типові магнітні гранати, типові магнітні ферити, включаючи гексаферити, такі, як гексаферити кальцію, стронцію та барію (CaFe12O19, SrFe12O19, BaFe12O19, відповідно), типові алнікосплави, типові самарієво-кобальтові (SmCo) сплави та сплави рідкісноземельних металів, заліза та бору (такі, як NdFeB), а також їх постійно-магнітні хімічні похідні (такі, як ті, що позначаються терміном "типові") та суміші, які їх включають. Полімерно-зв'язані тіла магнітних матеріалів можна придбати з різних джерел, наприклад, від Group ARNOLD (Plastiform®) або від Materiali Magnetici, Albairate, Milano, IT (Пластоферит). В альтернативному варіанті можуть застосовуватися спеціально розроблені полімерні/магнітні композити. Вищезгаданий магнітний порошковий матеріал може бути магнітно ізотропним або магнітно анізотропним. У разі магнітно анізотропних порошкових матеріалів частинки магнітного порошку в оптимальному варіанті є орієнтованими у матриці або зв'язувальній речовині таким чином, щоб визначати оптимальний напрямок намагнічування, вибраний перпендикулярно розширеній поверхні магніт 94288 10 ного листа, який має на собі вищезгаданий рельєф. Ізотропні полімерно-зв'язані тіла магнітних матеріалів, у свою чергу, можуть намагнічуватися однаково добре в усіх напрямках. Тіла з постійних магнітних композитних матеріалів вигідно поєднують потрібні магнітні властивості (високу коерцивність) фериту, який сам по собі є крихким і погано піддається обробці, алніко, рідкісноземельні або інші магніти з потрібними механічними властивостями (гнучкістю, оброблюваністю, ударостійкістю) ковкого металевого або в'язкого полімерного матеріалу. Тіло з магнітного композитного матеріалу може бути виготовлене у будь-якому погрібному розмірі та формі, наприклад, у формі тонкої гнучкої пластини, яка може бути зігнута і механічно оброблена, наприклад, нарізана за розміром або формою, за допомогою загальнодоступних механічних абляційних інструментів та машин, а також інструментів для повітряної або плазмової абляції або для лазерної абляції. Рельєф тіла з композитного постійномагнітного матеріалу може бути одержаний будьяким шляхом та способом, відомим спеціалістам у даній галузі, шляхом лиття, шляхом ручного гравіювання, з застосуванням механічних пристроїв для гравірування, а також з застосуванням керованих комп'ютером пристроїв для гравірування, які також можуть створювати гравірування, або за допомогою механічних інструментів, або за допомогою газових або рідинних струменів абразивів, або через лазерну абляцію з застосуванням, наприклад, СO2-, Nd-YAG або ексимерних лазерів. Як відомо спеціалістам у даній галузі, постійна магнітна пластина також може вирізатися або відливатися у конкретному розмірі та формі замість гравірування. У ній можуть бути прорізані отвори, або вирізані частини можуть бути складені на основі. Крім того, відомо також, що не передбачено обов'язкового заданого співвідношення розмірів між принаймні однією магнітною пластиною та принаймні одним розташованим під нею додатковим магнітом. Згідно з винаходом, листове або пластинчасте тіло з композитного постійно-магнітного матеріалу, в оптимальному варіанті - анізотропно орієнтованого, гравіюють або відливають і намагнічують, в оптимальному варіанті - у напрямку, який є практично перпендикулярним рельєфній поверхні листа. У контексті даного опису "практично перпендикулярний" означає напрямок, який не відхиляється більше, ніж на 30° від перпендикулярного напрямку, а "практично паралельний" означає напрямок, який не відхиляється більше, ніж на 30° від паралельного напрямку. Згідно з винаходом, визначені користувачем знаки гравіюють, вирізають або відливають у принаймні одній поверхні вищезгаданого тіла з постійно-магнітного композитного матеріалу. Формування рельєфу, таким чином, може відбуватися до або після операції намагнічування. Рельєф повинен бути достатньо глибоким з метою створення значного збурення місцевого магнітного поля на поверхні. Вищезгадане збурення місцевого магнітного поля, яке відбувається через відсутність у 11 певному місці магнітного матеріалу, виявляє себе через вигинання донизу ліній магнітного поля у нижні частини рельєфу, які, у свою чергу, відповідним чином орієнтують магнітні частинки у вологому шарі покриття на друкованому виробі, коли цей шар достатньою мірою наближається до пристрою, наприклад, поміщується згори на рельєфний магнітний пристрій. Винахід може бути практично втілений на будь-якому типі придатного для друку листового або тканого матеріалу, зокрема, на матеріалах, які застосовують для виготовлення банкнот, цінних паперів, офіційних документів, марок про сплату податків, ярликів, фольги, нитки або наліпок. Придатний для друку листовий або тканий матеріал також може бути папером або полімером (таким, як PE, PP або PVC) і може включати один шар, а також кілька шарів. Приклади варіантів втілення Далі винахід пояснюється за допомогою фігур та деяких прикладів варіантів втілення. Фіг. 1 схематично показує варіант втілення пристрою згідно з винаходом: тримач (1) включає рельєфну магнітну пластину (2), яка має вертикальне намагнічування, та додатковий магніт (3), який має горизонтальне намагнічування. Фіг. 2 схематично показує альтернативний варіант втілення пристрою згідно з винаходом: пристрій включає два додаткові магніти (3а, 3b), які мають горизонтальне намагнічування та протилежні полюси. Фіг. 3 схематично показує альтернативний варіант втілення пристрою згідно з винаходом: пристрій включає два додаткові магніти (3а, 3b), які мають вертикальне намагнічування та змінні полюси. Фіг. 4 схематично показує альтернативний варіант втілення пристрою згідно з винаходом: пристрій включає два додаткові магніти (3а, 3b), які мають вертикальне намагнічування та протилежні полюси; полюси також є протилежними полюсам магнітної пластини. Фіг. 5 схематично показує альтернативний варіант втілення пристрою згідно з винаходом: пристрій включає дві рельєфні магнітні пластини (2а, 2b), які мають вертикальне намагнічування та змінні полюси, і додатковий магніт (3), який має горизонтальне намагнічування, полюси, якого є протилежними полюсам магнітної пластини. Фіг. 6 схематично показує альтернативний варіант втілення пристрою згідно з винаходом: пристрій включає певну кількість додаткових магнітів (3), розташованих уздовж напрямку спостереження, полюси яких є частково протилежними. Фіг. 7 схематично показує альтернативний варіант втілення пристрою згідно з винаходом: пристрій включає два додаткові магніти (3), розташовані уздовж напрямку спостереження, полюси яких є спрямованими в одну лінію. Фіг. 8 схематично показує альтернативний варіант втілення пристрою згідно з винаходом: пристрій включає два додаткові магніти (3), розташовані уздовж напрямку спостереження, полюси яких є протилежними. Фіг. 9 показує горизонтальну проекцію варіанта втілення тримача (1), вирізаного з алюмінію і 94288 12 призначеного для закріплення на обертальному барабані друкарської машини. Тримач може приймати у нижній площині два постійні магніти з розрізом 10х30 мм і у верхній площині рельєфну постійну магнітну пластину з розрізом 40х30 мм. Фіг. 10 Розраховані магнітні поля: а) у пристрої з рельєфною магнітною пластиною згідно з документом WO 2005/002866 A1; b) у пристрої, який поєднує рельєфну магнітну пластину та додатковий магніт згідно з даною заявкою. Фіг. 11 Схематичне зображення орієнтованого елемента дизайну з пластинок магнітного оптично мінливого пігменту у шарі покриття: а) утвореного за допомогою пристрою згідно з документом WO 2005/002866; b) утвореного за допомогою пристрою, який поєднує рельєфну магнітну пластину та додатковий магніт згідно з даним винаходом. Фіг. 12 Відтворення: а) зображення у магнітному шарі покриття, орієнтованому за допомогою пристрою згідно з документом WO 2005/002866; b) зображення у магнітному шарі покриття, орієнтованому за допомогою пристрою, який поєднує рельєфну магнітну пластину та додатковий магніт згідно з даним винаходом. У типовому варіанті втілення згідно з Фіг. 7, Фіг. 8 і з посиланням на Фіг. 9 тримач (1) вирізаний з алюмінієвого блока, виконано таким чином, щоб містити у нижній площині, дві постійні магнітні планки (3а, 3b), 10х10х30 мм, виконані з кераміки SrFe12 O19 . Ці постійні магніти є закріпленими і тримаються на місці обтискальним механізмом та гвинтами. Полюси двох постійних магнітів є розташованими або як показано на Фіг. 7, або як показано на Фіг. 8. На верхній частині вищезгаданих постійних магнітних планок розташовано й закріплено на місці рельєфну постійну магнітну пластину (2), 40х30х3 мм, виконану з "Пластофериту", таким чином, щоб рельєф залишався доступним (тобто, видимим згори). У пластоферитній пластині вигравійовано потрібну високороздільний елемент дизайну, або з застосуванням механічного гравіювального інструмента, або, в оптимальному варіанті, з застосуванням автоматичного CO2- або YAG-лазерного гравіювального інструмента. Тримач (1) сконфігуровано таким чином, щоб забезпечувалася можливість його вставлення в обертальний циліндр для перенесення зображення листової високошвидкісної машини для друку / перенесення зображення. На верхній поверхні листа основи (S) на попередньому етапі робиться відбиток з шару магнітної оптично мінливої фарби (І) з застосуванням оптично мінливої фарби для трафаретного друку, яка належить до типу, описаного у заявці того ж заявника ЕР06113891.3 (12.05.2006), яка паралельно перебуває у стадії розгляду. Коли надрукований шар фарби (І) є ще вологим, нижню поверхню листа з друком (S) приводять у контакт з обертальним циліндром для перенесення зображення на половину оберту вищезгаданого циліндра. Ілюстрацію впливу додаткового магніту на магнітне поле рельєфної магнітної пластини представлено на Фіг. 10. Фіг. 10а показує поле рельєфної магнітної пластини згідно з існуючим рівнем 13 техніки (WO 2005/002866). Лінії поля над рельєфом є практично перпендикулярними пластині, за винятком країв рельєфу. Північний полюс пластини знаходиться на поверхні, яка має на собі рельєф, і її південний полюс є протилежним до нього. Фіг. 10b показує поле пристрою, який включає таку саму рельєфну магнітну пластину, що й на Фіг. 10а, але з додатковим постійним магнітом, закріпленим навпроти рельєфної поверхні, таким чином, щоб південний полюс знаходився з лівого боку, а північний полюс - з правого боку зображення. Лінії поля над рельєфом є практично паралельними лівій частині зображення (де південний полюс додаткового магніту є повернутим до південного полюса рельєфної магнітної пластини, створюючи взаємне відштовхування) і практично перпендикулярними правій частині зображення (де північний полюс додаткового магніту є повернутим до південного полюса рельєфної магнітної пластини, створюючи взаємне притягання). Високороздільні зміни поля у рельєфі магнітної пластини зберігаються. Чітко показується сплощення магнітного поля над пластиною на боці взаємного магнітного відштовхування. Фіг. 11 для обох розглянутих вище випадків схематично показує утворену в результаті орієнтацію магнітних пластинок у покритті, розташованому над рельєфом. Фіг. 11а схематично показує орієнтацію пластинок, яка в результаті утворюється рельєфною магнітною пластиною згідно з існуючим рівнем техніки (WO 2005/002866): високороздільний елемент дизайну рельєфної пластини виглядає як вузькі зони горизонтальної орієнтації пластинок (зони А, В, C) на великому фоні вертикально орієнтованих пластинок (зони D). Останнє оптично виглядає як тьмяні зони. Фіг. 11b схематично показує орієнтацію пластинок, яка виникає в результаті комбінації пристрою, що має рельєфну магнітну пластину, з додатковим магнітом, що відповідає представленій вище Фіг. 10b. Високороздільний елемент дизайну рельєфної пластини зберігає вигляд вузьких зон іншої орієнтації пластинок (зони А, В, С); але фонова орієнтація пластинок тепер поступово змінюється від горизонтальної (зона Dl), через дедалі більший нахил (зони D2, D3), до вертикальної (зона D4) при переході від сторони взаємного відштовхування до сторони взаємного притягання між магнітною пластиною та додатковим магнітом. Ілюстрацію варіанта втілення видимих оптичних ефектів, які можуть створюватись у магнітному покритті за допомогою пристрою згідно з даним винаходом, представлено на Фіг. 12 у порівнянні з існуючим рівнем техніки. Фіг. 12а показує оптично мінливе зображення логотипу у формі метелика, утвореного за допомогою пристрою згідно з існуючим рівнем техніки (WO 2005/002866). Фіг. 12b показує видимі оптичні ефекти, які створюються за допомогою тієї самої рельєфної магнітної пластини при комбінуванні з додатковими магнітами для регулювання напрямку магнітного поля. Таким чином, згідно з даним винаходом заявляється пристрій для магнітного перенесення знаків до композиції вологого покриття (І), нанесеного як шар основу (S), таку, як лист або тканина, при 94288 14 датні для вкривання, причому композиція покриття (І) включає принаймні один тип пластинок магнітного або намагнічуваного пігменту, і вищезгаданий пристрій включає: принаймні одну намагнічену магнітну пластину (2), яка має перше магнітне поле і має на поверхні рельєф, гравіювання або вирізи, які представляють вищезгадані знаки, та принаймні один додатковий магніт (3, 3а, 3b), який має друге магнітне поле, причому додатковий магніт (3, 3а, 3b) є нерухомо розташованим суміжно з магнітною пластиною (2) таким чином, щоб створювати суттєве перекриття їх магнітних полів. Суттєве перекриття означає, що принаймні один додатковий магніт бере участь принаймні на 1%, в оптимальному варіанті - принаймні на 10%, у створенні загального магнітного поля в одній точці рельєфної поверхні магнітної пластини. Магнітна пластина (2) та додатковий магніт (3, 3а, 3b) в оптимальному варіанті є розташованими таким чином, щоб створювати магнітне поле, яке має кут менший, ніж 45°, з площиною вищезгаданої рельєфної поверхні у принаймні одній зоні поверхні, яка не має на собі рельєфу. Магнітна пластина (2) в оптимальному варіанті є намагніченою постійною магнітною пластиною (2), закріпленою таким чином, щоб її поверхня (S) залишалася доступною, і додатковий(і) магніт (3) або магніти (3а, 3b) розташовуються суміжно, в оптимальному варіанті - під вищезгаданою постійною магнітною пластиною (2), повернутою до поверхні постійної магнітної пластини, яка є протилежною рельєфові, гравіюванню або вирізам, і пристрій також включає фіксуючі засоби для тримання магнітів (3, 3а, 3b) та пластини (2) в їх позиціях, фіксуючі засоби в оптимальному варіанті включають тримач (1) та/або адгезив (1а) та/або формовану полімерну основу (1b). Постійна магнітна пластина (2), яка має на собі рельєф, гравіювання або вирізи, та додатковий магніт (3, 3а, 3b) в оптимальному варіанті є закріпленими у позиціях, які дозволяють їм протидіяти природним магнітним силам, які діють між ними. Постійна магнітна пластина (2), яка має на собі рельєф, гравіювання або вирізи, в оптимальному варіанті є виконаною з композитного матеріалу, який включає полімер, такий, як структурна зв'язувальна речовина, в оптимальному варіанті - полімер на зразок гуми або пластику, та постійномагнітний порошок як заповнювач. Додатковий магніт (3) в оптимальному варіанті є намагніченим практично перпендикулярно напрямкові намагнічування постійної магнітної пластини (2) або практично паралельно напрямкові намагнічування постійної магнітної пластини (2). Вищезгаданий принаймні один додатковий магніт (3) в оптимальному варіанті включає певну кількість магнітів (3с), які мають орієнтоване по одній лінії намагнічування, взаємно протилежне намагнічування, довільне намагнічування або їх комбінацію. Пристрій згідно з винаходом може застосовуватися для створення магнітно індукованих знаків у покриттях, які включають магнітні або намагнічувані частинки, в оптимальному варіанті - магнітні оптично мінливі пігментні пластинки. 15 Також заявляється основа (S), яка має принаймні один шар покриття (І), вищезгаданий шар покриття (І) включає принаймні один тип магнітних або намагнічуваних пігментних пластинок, причому знаки втілюються у шарі покриття (І) через вибіркову орієнтацію магнітних або намагнічуваних пігментних пластинок через дію на вологий шар покриття (І) магнітного поля вищеописаного пристрою та наступне затвердження або висушування шару покриття (І). В оптимальному варіанті пігментні пластинки у принаймні одній зоні покриття, яка не має на собі знаків, є орієнтованими по суті таким чином, щоб набувати позиції під кутом, меншим, ніж 45°, до площини вищезгаданого шару покриття (І) у принаймні одній зоні поверхні. Основа (S) в оптимальному варіанті є захисним елементом для захисту банкнот, цінних документів, посвідчень, карток, марок про сплату податків, ярликів, вікон, фольги, ниток, продуктів, пакувального матеріалу, які мають на собі магнітно орієнтований елемент дизайну або знаки. В альтернативному варіанті втілення основою (S) зазвичай є захищений документ, такий, як банкнота, цінний документ, посвідчення, картка, марка про сплату податків, ярлик або продукт, що має на собі магнітно орієнтований елемент дизайну або знаки. В основі (S) в оптимальному варіанті понад 50% пігменту є однаково спрямованими під кутом, меншим, ніж 45° до поверхні основи (S). Також заявляється спосіб перенесення знаків на основу (S), таку, як лист або тканина, який включає етапи: а) нанесення шару композиції покриття (І) принаймні на частину першої поверхні основи (S), причому композиція покриття включає принаймні один тип магнітних або намагнічуваних пігментних пластинок; b) піддавання вкритої основи (S), коли покриття ще є вологим, дії магнітного поля пристрою, причому пристрій включає принаймні одну намагнічену магнітну пластину (2), яка 94288 16 має перше магнітне поле і має на своїй поверхні рельєф, гравіювання або вирізи, які представляють вищезгадані знаки, та принаймні один додатковий магніт (3, 3а, 3b), який має друге магнітне поле, причому додатковий магніт (3, 3а, 3b) є нерухомо розташованим суміжно з магнітною пластиною (2), таким чином, щоб створювати суттєве перекриття їх магнітних полів; с) затвердження або висушування композиції покриття (І), що остаточно фіксує орієнтацію орієнтованих магнітних або намагнічуваних пігментних пластинок. Згідно з представленим вище способом, магнітна пластина (2) та додатковий магніт (3, 3а, 3b) в оптимальному варіанті розташовуються таким чином, щоб створювати магнітне поле, яке має кут, менший, ніж 45°, з площиною вищезгаданої рельєфної поверхні у принаймні одній зоні поверхні, яка не має на собі рельєфу. Згідно з представленим вище способом, етап піддавання дії поля в оптимальному варіанті вибирають з-поміж: приведення вищезгаданої композиції покриття (І) у безпосередню близькість з вищезгаданою рельєфною поверхнею вищезгаданої магнітної пластини; та приведення другої поверхні основи (S), протилежної вищезгаданій першій поверхні, яка має на собі вищезгадану композицію покриття (І), у контакт з вищезгаданою рельєфною поверхнею вищезгаданої магнітної пластини. Представлений вище спосіб в оптимальному варіанті також включає етап закріплення у фіксованій позиції магнітної пластини (2) та додаткового магніту (3) на обертальному циліндрі друкарської машини. Магнітно орієнтований елемент дизайну, утворений згідно з будь-яким з пунктів формули винаходу з 13 по 16, може застосовуватись як захисний елемент на банкнотах, цінних документах, посвідченнях, картках, марках про сплату податків, ярликах, а також продуктах. 17 94288 18 19 Комп’ютерна верстка Д. Шеверун 94288 Підписне 20 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
