Підвісна стеля з елементами підтримки облицювальних панелей

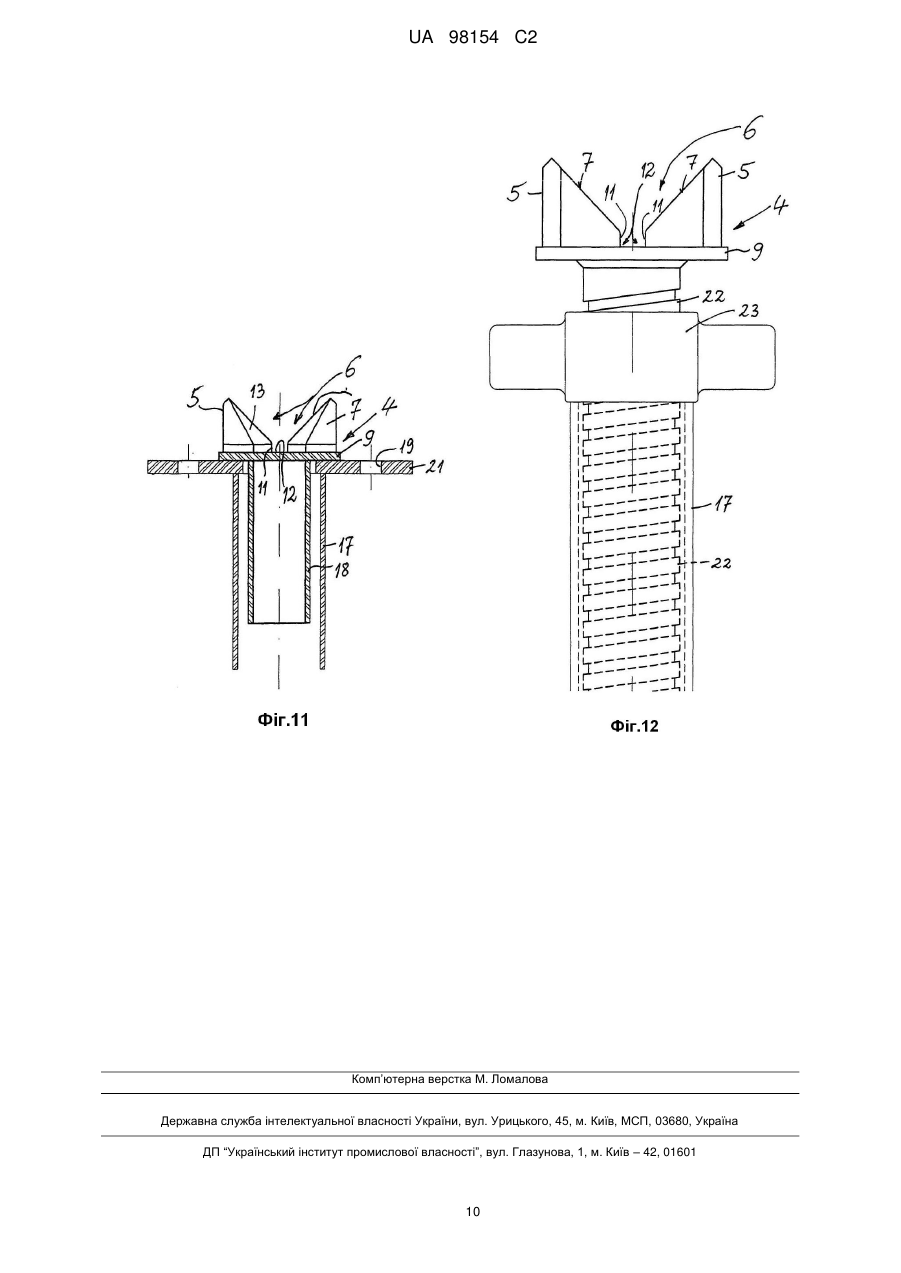

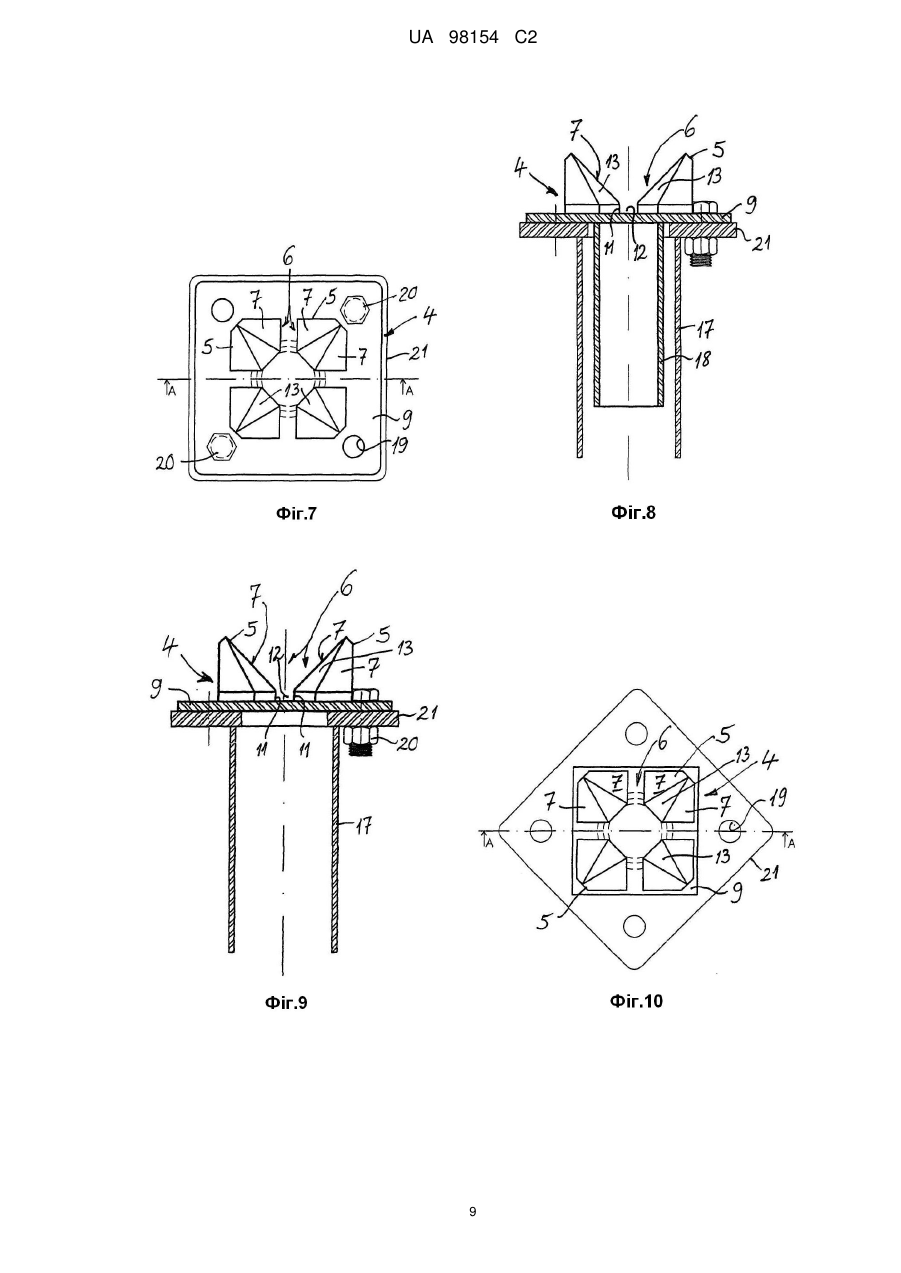

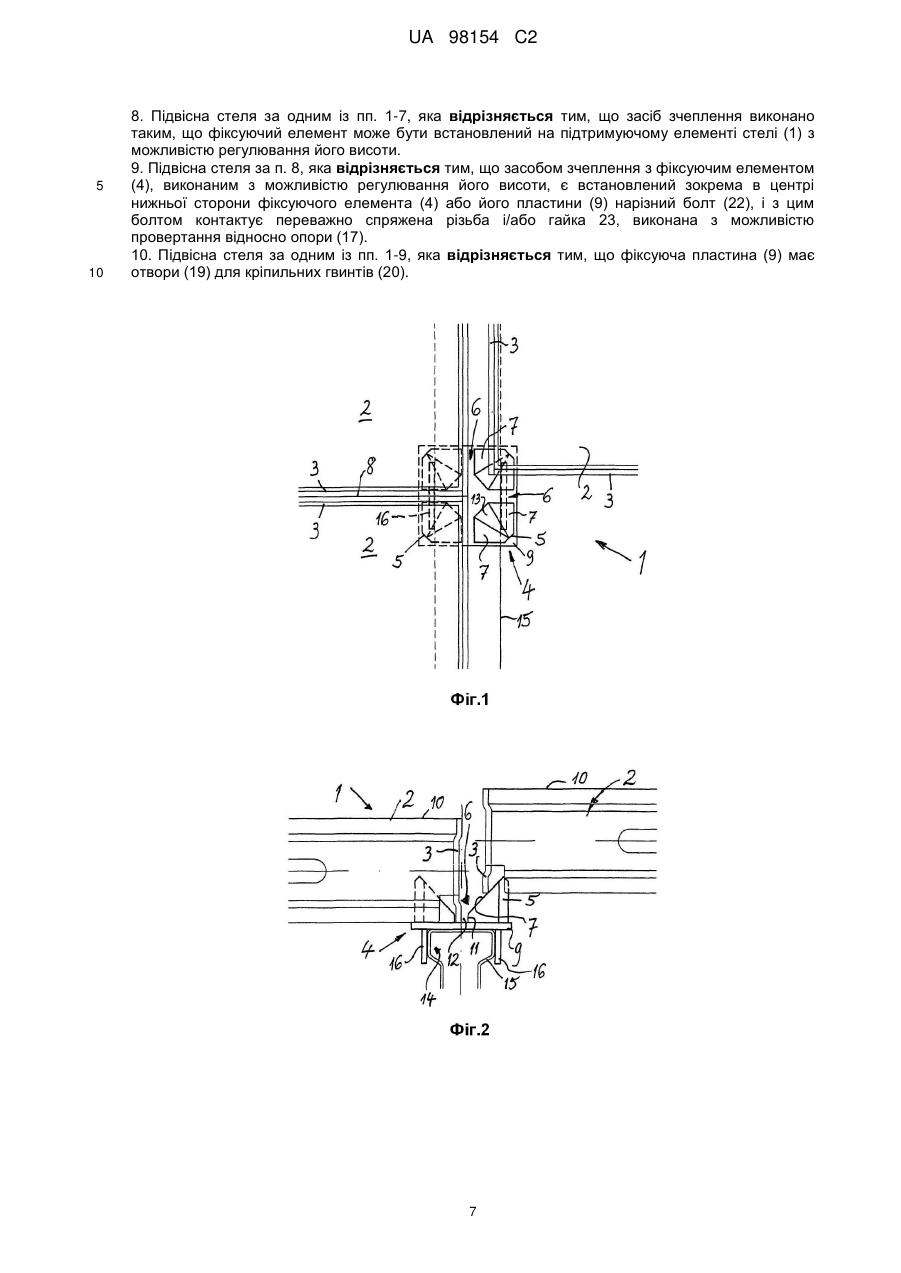

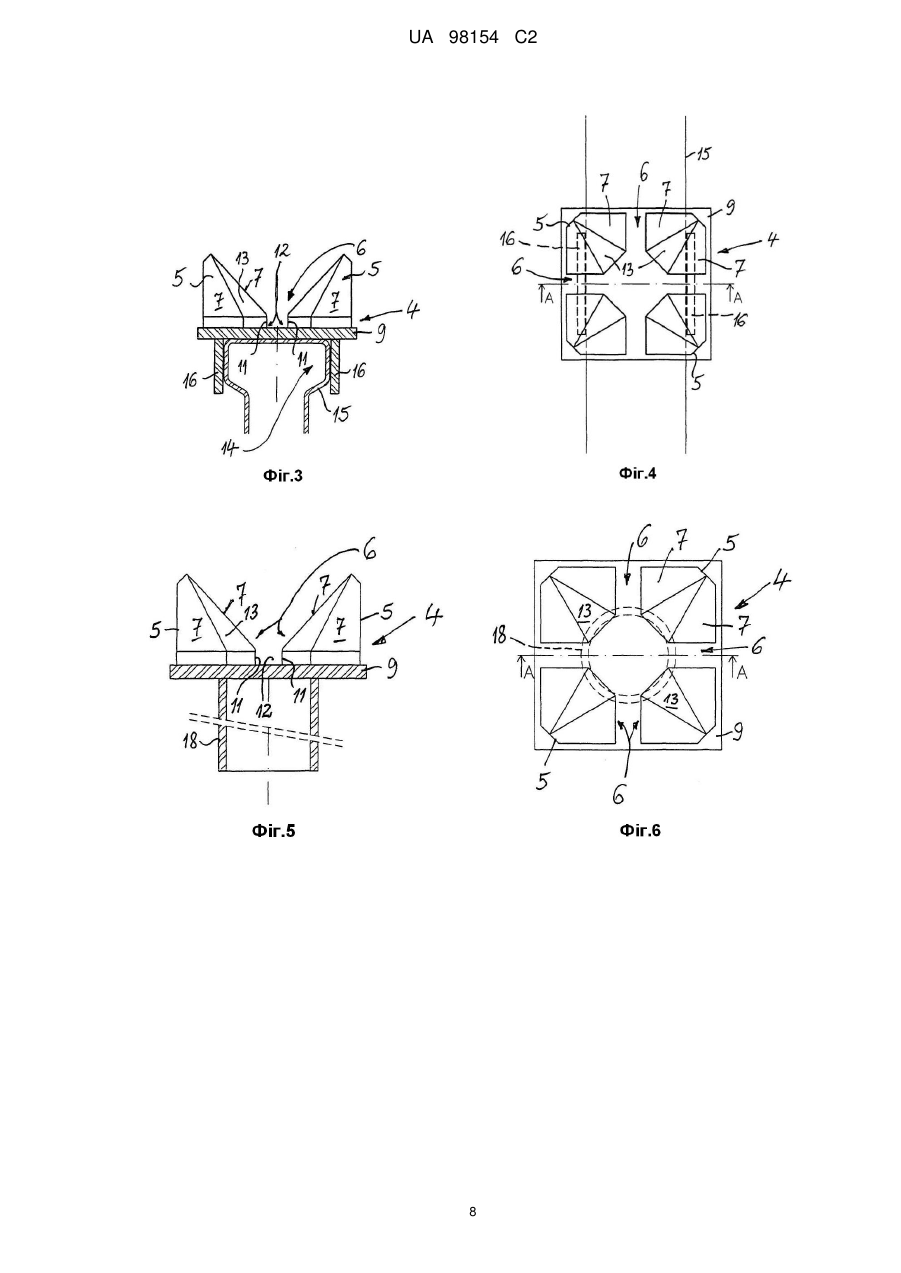

Реферат: Підвісна стеля (1) містить горизонтально орієнтовані в робочому стані прямокутні панелі (2) з кромковими ребрами (3), підтримуючі засоби для таких панелей (2), а також фіксуючий елемент (4), що захоплює дотичні в робочому стані кромкові ребра (3) сусідніх панелей (2) у кутовій зоні панелей (2), причому фіксуючий елемент (4) має центруючі виступи (5) для кромкових ребер (3) панелей (2) і між цими центруючими виступами (5) передбачені орієнтовані горизонтально в робочому стані відкриті зверху наскрізні отвори (6), які перехрещуються між собою і обмежені бічними центруючими поверхнями (7) центруючих виступів (5), і що ці бічні обмежувачі або центруючі поверхні (7) наскрізних отворів (6) наближаються один до одного зверху вниз принаймні на взаємну відстань, яка дорівнює спільній товщині двох кромкових ребер (3), що дотикаються одне до одного в робочому стані і належать двом панелям (2), а центруючі виступи (5) розміщені на пластині (9), яка закриває наскрізні отвори (6) знизу і в робочому положенні служить підставкою для відвернутих від облицювальної оболонки (10) країв кромкових ребер (3) панелей, всі центруючі виступи (5) мають однакову форму та однакові розміри, і що сусідні центруючі виступи (5) повернені відносно один одного на 90° та в робочому положенні спрямовані догори, а між двома центруючими поверхнями (7) одного центруючого виступу (5) на тій стороні, що повернена приблизно до середини фіксуючого елемента (4), передбачено з'єднувальну поверхню (13), яка є пласкою або опуклою і в робочому положенні залишає вільною внутрішню кромку утвореного двома кромковими ребрами (3) кута панелі (2), зачепленої за цей центруючий виступ (5), причому в робочому положенні принаймні одна UA 98154 C2 (12) UA 98154 C2 ділянка кромкових ребер (3) панелей (2) утримується у приймаючих їх наскрізних отворах (6) або в пазоподібних проміжках (12) між ними пересуванням або затисканням. UA 98154 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до підвісної стелі з прямокутними панелями, які в робочому положенні розміщені горизонтально і мають кромочні поперечні ребра, та з елементами підтримки для цих панелей, а також з фіксуючим елементом, який в робочому положенні охоплює в кутовій ділянці дотичні одне до одного кромочні поперечні ребра сусідніх панелей. Підвісні стелі мають різноманітні відомі форми. Наприклад, із DE 42 11 200 С2 відома підвісна стеля, в якій фіксуючий елемент передбачений для того, щоб одночасно охоплювати чотири кути чотирьох облицювальних панелей, які стикаються цими чотирма кутами. При цьому в поздовжньому напрямку прокладені задні пази, які в робочому положенні підхоплюються знизу спеціально сформованими ребрами облицювальних панелей, що вимагає дуже специфічного виконання панелей. Тому використання облицювальних панелей згідно з DE 20 2007 002 502 або ЕР 0 573 450 В1 було б тут неможливим. Тому існує задача створення такої підвісної стелі вищеозначеного типу, в якій можна було використовувати облицювальні панелі з відносно простими ребрами, зокрема традиційні облицювальні панелі, які не потребують задніх пазів. Для рішення цієї задачі вищеозначена підвісна стеля відрізняється тим, що фіксуючий елемент має центруючі виступи для кромкових ребер облицювальних панелей, а між центруючими виступами в робочому положенні передбачені горизонтально спрямовані і відкриті зверху перехресні наскрізні отвори, обмежені бічними центруючими поверхнями центруючих виступів, і що бічні обмежуючі або центруючі поверхні наскрізних отворів наближаються одне до одного зверху донизу принаймні на таку взаємну відстань, яка відповідає загальній товщині дотичних одне до одного в робочому положенні ребер двох облицювальних панелей. Таким чином фіксуючий елемент може охоплювати і з'єднувати з силовим замиканням чотири кути чотирьох облицювальних панелей, не потребуючи задніх пазів. Облицювальні панелі можна просто накладати зверху їхніми кутовими ділянками на фіксуючий елемент, причому кожний центруючий виступ захоплює кут панелі, утворений двома крайніми ребрами, і зчіплюється з ним, оскільки два прилягаючі один до одного в робочому положенні крайніх ребра входять між центруючі виступи. Внаслідок того, що центруючі виступи мають відповідні центруючі поверхні, облицювальні панелі самостійно приймають правильне положення при монтажі, оскільки облицювальні панелі, що стикаються, при їх опусканні в робоче положення на фіксуючий елемент взаємно центруються за допомогою центруючих поверхонь та відстаней між ними. При цьому зовнішні сторони кромкових ребер чотирьох, до прикладу, облицювальних панелей автоматично прилягають одна до одної, утворюючи між собою приблизно хрестоподібний роз'ємний стик, який є настільки вузьким, що в нього практично не може проникати бетон. При цьому переважно, щоб центруючі виступи були розташовані на пластині, яка б прикривала горизонтальні наскрізні отвори знизу і служила підставкою для обернених в протилежну сторону від облицювальної оболонки кромкових ребер панелей у робочому положенні. Хоча також і верхні торцеві сторони центруючих виступів могли б підтримувати панелі на нижній стороні облицювальної оболонки, однак це не могло б сприяти достатньо стабільній передачі зусиль. Завдяки такому заходу, тобто застосуванню пластини з центруючими виступами, яка накладається на кромкові ребра, забезпечується сприятливе введення сил, що виникають при бетонуванні. Зрозуміло, що центруючі виступи при цьому мусять мати таку висоту, щоб вони не сягали зовнішньої сторони облицювальної оболонки, або ледве торкалися її. Особливо доцільна форма виконання винаходу може передбачати, що центруючі поверхні центруючих виступів в місці їх максимального наближення переходять у вертикальні обмежуючі сторони пазоподібних проміжків між центруючими виступами, ширина яких відповідає товщині двох прилягаючих кромкових ребер, причому пазоподібні проміжки утворюють в робочому положенні нижню ділянку наскрізних отворів. Таким чином кромкові ребра панелей на певну ширину можуть бути охоплені з геометричним замиканням наскрізними отворами і тому ще краще бути зафіксованими. Тому перш за все в горизонтальному напрямку виникає добре геометричне замикання між панелями та фіксуючим елементом з його центруючими виступами. При монтажі панелі можуть ковзати своїми кромковими ребрами вздовж центруючих виступів і потрапляти в пазоподібні проміжки, завдяки чому вони після монтажу всіх чотирьох панелей, що спираються на один такий фіксуючий елемент, отримують стабільне і точне положення, при якому і облицювальні оболонки цих панелей внаслідок співпадіння розмірів кромкових ребер розташовуються у одній площині. Таким чином в робочому положенні принаймні частина ділянки кромкових ребер панелей може утримуватися в наскрізних отворах, в котрі вони входять, та в їхніх пазоподібних 1 UA 98154 C2 5 10 15 20 25 30 35 40 45 50 55 60 проміжках за допомогою з'єднання просуванням або затисканням. Кріплення просуванням має перевагу дещо більшого допуску, а кріплення затисканням - більшої стабільності взаємної фіксації. Оскільки треба охопити зустрічні кути чотирьох прилягаючих одна до одної панелей, переважно передбачати чотири центруючі виступи, відстані між якими утворюють наскрізні отвори, причому на кожному центруючому виступі можуть бути розміщені дві центруючі поверхні, поперечники яких знаходяться перпендикулярно один до одного і паралельно до поперечників центруючих поверхонь сусідніх центруючих виступів. Таким чином кожний центруючий виступ може в кутовій ділянці панелі навантажувати кромкові ребра, що проходять в напрямку цього кута перпендикулярно одне до одного, а відтак не тільки підтримувати чотири панелі в потрібному положенні, а й фіксувати їх. Це сприяє монтажу панелей, оскільки центруючі виступи в ділянці їх центруючих поверхонь та в ділянці перехідних поверхонь, розташованих між обома центруючими поверхнями центруючого виступу, можуть звужуватися в напрямку вверх. Таким чином відбувається автоматичне вирівнювання панелей. Всі центруючі виступи можуть мати співпадаючу форму і співпадаючі розміри, а сусідні центруючі виступи можуть в робочому положенні бути орієнтованими вверх, з взаємним зміщенням на 90°. Таким чином центруючі виступи підходять до всіх утворених кромковими ребрами кутів панелей, і якась певна панель не мусить відповідати якомусь певному центруючому виступу. Між двома центруючими поверхнями одного центруючого виступу на тій стороні, що обернена приблизно до середини фіксуючого елемента, передбачено з'єднувальну поверхню, яка є пласкою або опуклою і в робочому положенні залишає вільною внутрішню кромку утвореного двома кромковими ребрами кута панелі, зачіпленої за цей центруючий виступ. Це, з одного боку, заощаджує матеріал на центруючих виступах, з іншого боку, спрощує накладання панелей, у яких кутова ділянка кромкових ребер може бути дещо заокругленою. Слід зауважити, що і центруючі поверхні можуть бути пласкими, вигнутими або опуклими, а поперечник центруючих поверхонь паралельно до панелей, принагідно до фіксуючої пластини, може бути пласким або вигнутим. Доцільна форма виконання, яка створює встановлені поряд в прямокутних площинах похилі центруючі поверхні, може передбачати, що центруючі виступи являють собою чверть піраміди, яка розділена під прямим кутом до обмежуючих сторін її базової поверхні, причому решта частин піраміди утворює центруючі поверхні, причому кромки, що проходять між цими частинами бічних обмежувачів піраміди краще є заокругленими або притупленими, щоб утворити вже згадані перехідні поверхні між обома центруючими поверхнями. Таким чином виникають стабільні центруючі виступи, які мають потрібну переважно звужену від низу догори форму, а на їх базовій поверхні мають найбільше розширення, де можуть виникати також найбільші сили. Важлива і доцільна форма виконання винаходу може передбачати, що на нижній стороні фіксуючого елемента і/або на пластині, що належить йому, або на краю цієї пластини встановлено стиковочний засіб для з'єднання з елементами підтримки облицювання, який зокрема виступає донизу. Таким чином фіксуючий елемент може з'єднуватися з тримачами, опорами та іншими елементами підтримки, щоб можна було сприймати та віддавати зусилля, що переносяться від панелей на фіксуючий елемент. При цьому є доцільним, щоб на нижній стороні фіксуючого елемента і/або на його пластині було передбачено відкритий донизу, горизонтальний в робочому положенні фіксуючий отвір, ширина якого "на просвіт" приблизно відповідає ширині тримача облицювання стелі. За його допомогою фіксуючий елемент можна встановлювати на тримач облицювання, коли фіксуючий отвір приймає верхню сторону цього тримача та охоплює принаймні його частину. Розташований на нижній стороні фіксуючого елемента фіксуючий отвір може бути обмежений і утворений двома паралельними фланцями або виступами або планками або профілями, а ширина розташованого знизу фіксуючого отвору може бути такою, щоб в робочому положенні виникало з'єднання пересуванням або затисканням з засобом для підтримки облицювання або з його тримачем. Таким чином достатньо насадити фіксуючий елемент його нижнім фіксуючим отвором на такий тримач облицювання і охопити його так, щоб зробити фіксуючий елемент активним у потрібній позиції і також затиснути його з силовим замиканням. Це дозволяє переважно здійснювати ступінчасте переміщення або встановлення фіксуючого елемента відносно тримача облицювання. Однак на нижній стороні фіксуючого елемента або його пластини в якості стиковочного засобу може бути передбачений також принаймні один виступ, верхній кінець якого відповідає традиційній опорі. В багатьох випадках підвісні стелі мають для підтримки панелей та їх 2 UA 98154 C2 5 10 15 20 25 30 35 40 45 50 55 фіксуючих елементів саме опори, так що при відповідній конструкції нижньої сторони фіксуючого елемента можливим стає також зчеплення з такою опорою, верхній кінець якої, наприклад, може бути охопленим. При цьому на нижній стороні фіксуючого елемента може бути передбачений виступ як стиковочний засіб, який входить в торцевий отвір традиційної опори облицювання, зокрема принаймні частково заповнюючи його. Зазвичай такі опори на своєму верхньому кінці мають торцеві отвори, які згідно з винаходом можуть бути використані таким чином, що фіксуючий елемент своїм нижнім виступом входить у цей отвір і дозволяє створити просте з'єднання та зчеплення з опорою. Виступ на нижній стороні фіксуючого елемента може бути штуцером або круглою деталлю, зовнішній розмір якої приблизно відповідає внутрішньому діаметру звичного круглого отвору на верхній стороні опори облицювання, зокрема входячи в цей отвір з затисканням. Таке кругле в поперечнику зчеплення на нижній стороні фіксуючого елемента особливо добре поєднується з відповідно оформленими отворами на опорах і дозволяє також провертання фіксуючого елемента відносно опори, якщо це потрібно. Додатково або альтернативно до вже згаданих засобів зчеплення на фіксуючому елементі і/або його пластині або на згаданих виступах, фланцях, планках можуть бути передбачені прикріплювальні елементи або отвори для встановлення таких елементів як гвинти, болти, заклепки тощо, якщо потрібно створити особливо міцне кріплення фіксуючих елементів в потрібному місці. Фіксуючий елемент доцільним чином виготовлено із металу або твердого пластику, і принаймні центруючі виступи та пластина можуть бути виготовлені монолітно між собою, що надає фіксуючому елементу особливо високої міцності. Особливо доцільневиконання винаходу може передбачати, що засіб зчеплення має таку конструкцію, що фіксуючий елемент встановлюють на підтримуючому засобі для облицювання з можливістю регулювання висоти. Таким чином можна по висоті припасовувати та вирівнювати підвісну стелю бажаним чи необхідним чином. Засіб зчеплення для переміщуваного по висоті фіксуючого елемента може мати нарізний болт, розміщений зокрема в центрі нижньої сторони фіксуючого елемента або його пластини, з яким взаємодіє спряжена різьба або гайка, що провертається відносно опори. Отже, фіксуючий елемент з метою переміщення по вертикалі можна провернути за допомогою його засобу зчеплення, виконаного у формі нарізного болта, або з метою плавного переміщення можна провернути вже згадану гайку, причому фіксуючий елемент не провертається, але переміщується вздовж осі. Додаткова або альтернативна можливість з'єднання фіксуючого елемента з засобом для підтримки облицювання може полягати в тому, що фіксуюча пластина має отвори для кріпильних гвинтів. Таким чином її можна прикріпити як фланець до протилежної пластини. Для цього достатньо навіть одного отвору. Перш за все при поєднанні окремих або багатьох з вищеописаних ознак та заходів створюється підвісна стеля, в якій можуть скріплюватися разом та підтримуватися по чотири панелі в горизонтальному положенні, причому їх монтаж є дуже простим, оскільки вони практично самостійно центруються на фіксуючому елементі і припасовуються одна до одної. При цьому всі чотири панелі можна просто опустити зверху вниз на фіксуючий елемент, не беручи до уваги задню сторону. Нижче приклади виконання винаходу пояснюються детальніше за допомогою креслень, на яких схематично частково зображені: Фіг. 1 - Вид зверху підвісної стелі, показаної частково в зоні підтримування, причому вже дві панелі скріплені своїми кромковими ребрами та кутовими ділянками з фіксуючим елементом, третя панель опущена на фіксуючий елемент, а четверта панель, призначена для підтримуваного місця перетину, ще відсутня, Фіг. 2 - Вид збоку зображеної на фіг. 1 ділянки підвісної стелі, причому одна панель вже знаходиться у відцентрованому робочому положенні, і в це робоче положення якраз опускається сусідня панель, при цьому відводячись по центруючій поверхні назад за допомогою кромкового ребра, яке буде схопленим, Фіг. 3 - Поперечний розріз по лінії А-А на фіг. 4 фіксуючого елемента для підвісної стелі згідно з винаходом, сполученого з носієм, який його підтримує, Фіг. 4 - Фіксуючий елемент за фіг. 3 в плані, Фіг. 5 - Вид, що відповідає фіг. 3, по лінії розрізу А-А, причому на нижній стороні фіксуючого елемента передбачено як засіб зчеплення штуцер, Фіг. 6 - Фіксуючий елемент за фіг. 5 в плані, 3 UA 98154 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 7 - Змінений фіксуючий елемент в плані, причому пластина, на якій знаходяться центруючі виступи, має форму фланця і устаткована отворами для гвинтів або болтів для сполучення з протилежною пластиною, Фіг. 8 - Поздовжній розріз фіксуючого елемента по лінії А-А на фіг. 7, причому видно гвинт та штуцер, які служать для зчеплення з протилежною пластиною на опорі, Фіг. 9 - Розріз, що відповідає фіг. 8, причому фіксуючий елемент на нижній стороні не має штуцера, а для зчеплення з протилежною пластиною передбачено гвинтове з'єднання, Фіг. 10 - Приклад виконання фіксуючого елемента в плані, причому за його межі виступає протилежна пластина, розташована під ним, Фіг. 11 - Поздовжній розріз конструкції по лінії А-А на фіг. 10, причому фіксуючий елемент на нижній стороні має штуцер як засіб зчеплення, а також Фіг. 12 - Форма виконання, при якій засобом зчеплення на нижній стороні пластини фіксуючого елемента є нарізний болт для регулювання висоти фіксуючого елемента. У викладеному нижче описі всі елементи та деталі, що співпадають за своєю функцією, мають однакові позиційні позначення навіть при зміненій формі. Позначена цифрою 1 і лише частково показана на фіг. 1 у вигляді зверху підвісна стеля має згідно з фіг. 1 та фіг. 2 горизонтально розташовані в робочому положенні прямокутні облицювальні панелі 2 з кромковими ребрами 3 і різні в різних прикладах виконання описані нижче елементи підтримки цих панелей 2, а також фіксуючі елементи 4, які в робочому положенні скріплюють по кілька прилягаючих одне до одного кромкових ребер 3 сусідніх панелей 2 в кутових ділянках панелей 2. Перш за все на фіг. 1 та 2 видно, як подібний фіксуючий елемент 4 підтримує чотири панелі 2 таким чином, що вони в робочому положенні тісно прилягають своїми кутами одна до одної, утворюючи між собою хрестоподібний стик. Для того, щоб встановлення панелей 2 було простим, а панелі 2 самостійно центрувалися і позиціонувалися, фіксуючий елемент 4 згідно з фіг. 1, 4, 6, 7 та 10 має по чотири центруючі виступи 5, які згідно з фіг. 2 та 1 взаємодіють з кромковими ребрами 3 панелей 2, спрямовуючи їх при насаджуванні та опусканні панелей 2 в їх робоче положення, як це зображено перш за все на фіг. 2. На фіг. 2, 3, 5, 8, 9, 11 та 12 видно, що між центруючими виступами 5 передбачені горизонтально спрямовані в робочому положенні і відкриті згори наскрізні отвори 6, які в решті фігур зображені перехрещеними, і вони обмежені бічними центруючими поверхнями 7 центруючих виступів 5, причому бічні обмежувачі або центруючі поверхні 7 цих наскрізних отворів 6 наближаються одне до одного зверху вниз принаймні на відстань, що відповідає спільній товщині двох контактуючих в робочому положенні кромкових ребер 3 кожних двох панелей 2, коли вони прилягають одна до одної в робочому положенні згідно з фіг. 1. На фіг. 2 видно, що наскрізний отвір 6 на нижньому кінці заповнено наполовину кромковим ребром 3 вже опущеної панелі, так що кромкове ребро 3 рівно опущеної зверху панелі припасовується до наскрізного отвору 6, внаслідок чого воно цілком заповнюється, завдяки чому кромкові ребра 3 панелей 2 тісно прилягають одне до одного. Оскільки згідно з фіг. 1 по чотири кути чотирьох сусідніх панелей так охоплюються чотирма центруючими виступами 5, перехрещені в цьому місці стики 8 панелей 2 міцно утримуються разом. Центруючі виступи 5 у всіх прикладах виконання розташовані на одній квадратній пластині 9, яка закриває знизу наскрізні отвори 6 і служить опорною поверхнею для тих країв кромкових ребер 3, які в робочому стані обернені в іншу сторону від облицювальної оболонки 10 панелі 2, як це добре видно на фіг. 2. Пластина 9 може бути чотирикутною або круглою. При цьому центруючі поверхні 7 чотирьох центруючих виступів 5 в місці їх максимального наближення, що відповідає спільній товщині двох кромкових ребер 3, переходять у вертикальне обмеження 11 пазоподібних проміжків 12 між центруючими виступами 5, ширина яких також відповідає товщині двох прилягаючих одне до одного кромкових ребер 3, причому пазоподібні проміжки 12 утворюють в робочому стані нижню ділянку наскрізних отворів 6, тобто належать до цих наскрізних отворів 6. Таким чином виникає точне позиціонування країв панелей 3(?) на фіксуючих елементах 4. Оскільки підвісна стеля 1 утворена чотирикутними панелями 2, всі чотири центруючі виступи 5 мають однакову форму і однакові розміри, і сусідні центруючі виступи 5 зміщені на 90° відносно один одного і в робочому положенні спрямовані догори, встановлені на пластині 9, як це чітко видно, наприклад, на фіг. 4 або 7 або 10. Згідно з фіг. 2 в робочому положенні частина кромкових ребер 3 панелей 2 затискається в приймаючому їх наскрізному отворі 6 зокрема їх пазоподібними проміжками 12, створюючи 4 UA 98154 C2 5 10 15 20 25 30 35 40 45 50 55 60 ущільнення між окремими кромковими ребрами 3 проти проникнення бетону. Таким чином фіксуючий елемент з його центруючими виступами 5 виконує додаткову функцію, що полягає в міцному взаємному утримуванні панелей 3 підвісної стелі 1 в певних перехресних точках. Отже, чотири центруючі виступи 5 розташовані на взаємних відстанях, утворених наскрізними отворами 6 та проміжками 12, і на кожному центруючому виступі 5 передбачено дві центруючі поверхні 7, поперечники яких є перпендикулярними одна до одної і паралельними до поперечників центруючих поверхонь 7 сусідніх центруючих виступів 5. Вид зверху фіксуючого елемента 4 показує, що між двома центруючими поверхнями 7 кожного центруючого виступу 5 на тій стороні, що обернена приблизно до середини фіксуючого елемента 4, передбачено з'єднувальну поверхню 13, яка може бути пласкою або опуклою і в робочому положенні залишає вільною внутрішню кромку утвореного двома кромковими ребрами кута панелі 2, зачіпленої за цей центруючий виступ 5. Відповідно добрим є припасування кутів панелі 2 до цих центруючих виступів 5, а до того ж таким чином можна заощадити вагу. Геометрично центруючі виступи 5 можуть являти собою чверть піраміди, розділеної перпендикулярно до сторін її базової поверхні, так що решта поверхонь піраміди утворюють частини центруючих поверхонь, причому кромки між цими частинами поверхонь піраміди заокруглені або скошені. Таким чином виникають чотири чверті піраміди, і вони повернуті одна відносно одної на 90°, отримуючи таким чином зображене в прикладі виконання положення, так що частини поверхонь піраміди можуть служити центруючими поверхнями 7. Фіксуючий елемент 4 може бути з'єднаний з засобами підтримки облицювання іншими способами. При цьому у всіх прикладах виконання на нижній стороні фіксуючого елемента 4 і приналежної йому пластини 9 передбачено принаймні один виступаючий вниз елемент з'єднання з різними засобами підтримки облицювання, який ще буде описаний далі за допомогою різних прикладів виконання. В прикладі виконання згідно з фігурами 1-4 на нижній стороні фіксуючого елемента 4 і його пластини 9 передбачено відкритий донизу і в робочому стані горизонтально спрямований фіксуючий отвір 14, ширина якого приблизно відповідає ширині тримача 15 для підвісної стелі. При цьому цей розташований на нижній стороні фіксуючого елемента 4 і пластини 9 фіксуючий отвір 14 утворений і обмежений в цьому прикладі виконання двома паралельними планками 16, однак може бути розташований і між двома паралельними фланцями або сторонами або профілями. Ширина цього розташованого знизу фіксуючого отвору 14 є такою, що в робочому положенні виникає принаймні з'єднання пересуванням, а краще з'єднання затисканням з засобами підтримки або тримачем 15 облицювання, причому ця конструкція має ту перевагу, що фіксуючий елемент 4 може встановлюватися в різних позиціях відносно тримача 15. Згідно з фігурами 5-8 та 11 засобом зчеплення на нижній стороні фіксуючого елемента 4 і пластини 9 може бути також виступ, який верхнім кінцем взаємодіє з традиційною опорою 17, що належить до облицювання, і в прикладі виконання виконаний у формі круглого елемента або штуцера 18. Він може входити з зазором або з затисканням у звичний круглий отвір на верхній стороні опори 17. На фігурах 7 та 9 зображено форму виконання, в якій засіб зчеплення для фіксуючого елемента утворений призначеними для кріпильних гвинтів 20 отворами 19, які проходять крізь фіксуючу пластину 9. У цьому випадку опора 17 на своєму верхньому кінці має кінцеву пластинку 21 з придатними для неї отворами, внаслідок чого можливим стає кріплення згідно з фігурами 7 та 9. Фіг. 8 показує, що це можна комбінувати з конструкцією штуцера 18 на нижній стороні пластини 9. Фіг. 10 та 11 зображують конструкцію, в якій штуцер 18 також входить в опору 17, що має кінцеву пластинку 21 з кріпильними отворами 19, однак при цьому пластина 9 розташована між цими отворами 19. Фіг. 12 показує форму виконання, в якій засіб зчеплення фіксуючого елемента 4 має таку форму, що його можна розмістити з можливістю регулювання висоти на підтримуючому засобі, краще на опорі 17 для облицювання. Видно, що при цьому засіб зчеплення для вертикально переміщуваного фіксуючого елемента 4 є нарізним болтом 22, розміщеним в центрі нижньої сторони фіксуючого елемента 4 або його пластини 9, і з цим болтом взаємодіє спряжена різьба, яка у прикладі виконання є гайкою 23, що прокручується відносно опори 17. Коли гайка 23 є прокручена, фіксуючий елемент 4 за участю нарізного болта 22 піднімається або опускається, щоб точно встановити зачіплену цим фіксуючим елементом 4 панель на її висоті. Підвісна стеля 1 має горизонтально спрямовані в робочому положенні прямокутні панелі 2 з кромковими ребрами 3 та підтримуючі засоби, такі як тримач 15 і/або опора 17 для цих панелей 2, а також фіксуючий елемент 4, який охоплює кромкові ребра 3 сусідніх панелей в кутовій ділянці і має центруючі виступи 5 для кромкових ребер 3 цих панелей 2 і між цими центруючими 5 UA 98154 C2 5 10 15 20 25 30 35 40 45 50 55 60 виступами 5 в робочому положенні горизонтально спрямовані відкриті зверху наскрізні отвори 6, які перехрещуються між собою і обмежені бічними центруючими поверхнями 7 центруючих виступів 5. Ці бічні обмежувачі або центруючі поверхні 7 наскрізних отворів 6 наближаються один до одного зверху вниз принаймні на взаємну відстань, яка дорівнює спільній товщині двох кромкових ребер 3, що дотикаються одне до одного в робочому положенні і належать двом панелям 2, причому під цим максимальним зближенням центруючих поверхонь 7 може бути передбачений пазоподібний проміжок 12 як продовження центруючих поверхонь 7 з метою охоплення з геометричним замиканням країв кромкових ребер 3 панелей 2. ФОРМУЛА ВИНАХОДУ 1. Підвісна стеля (1), що містить горизонтально орієнтовані в робочому стані прямокутні панелі (2) з кромковими ребрами (3), підтримуючі засоби для таких панелей (2), а також фіксуючий елемент (4), що захоплює дотичні в робочому стані кромкові ребра (3) сусідніх панелей (2) у кутовій зоні панелей (2), причому фіксуючий елемент (4) має центруючі виступи (5) для кромкових ребер (3) панелей (2) і між цими центруючими виступами (5) передбачені орієнтовані горизонтально в робочому стані відкриті зверху наскрізні отвори (6), які перехрещуються між собою і обмежені бічними центруючими поверхнями (7) центруючих виступів (5), і що ці бічні обмежувачі або центруючі поверхні (7) наскрізних отворів (6) наближаються один до одного зверху вниз принаймні на взаємну відстань, яка дорівнює спільній товщині двох кромкових ребер (3), що дотикаються одне до одного в робочому стані і належать двом панелям (2), а центруючі виступи (5) розміщені на пластині (9), яка закриває наскрізні отвори (6) знизу і в робочому положенні служить підставкою для відвернутих від облицювальної оболонки (10) країв кромкових ребер (3) панелей, яка відрізняється тим, що всі центруючі виступи (5) мають однакову форму та однакові розміри, і що сусідні центруючі виступи (5) повернені відносно один одного на 90° та в робочому положенні спрямовані догори, а між двома центруючими поверхнями (7) одного центруючого виступу (5) на тій стороні, що повернена приблизно до середини фіксуючого елемента (4), передбачено з'єднувальну поверхню (13), яка є пласкою або опуклою і в робочому положенні залишає вільною внутрішню кромку утвореного двома кромковими ребрами (3) кута панелі (2), зачепленої за цей центруючий виступ (5), причому в робочому положенні принаймні одна ділянка кромкових ребер (3) панелей (2) утримується у приймаючих їх наскрізних отворах (6) або в пазоподібних проміжках (12) між ними пересуванням або затисканням. 2. Підвісна стеля за п. 1, яка відрізняється тим, що центруючі поверхні (7) центруючих виступів (5) в місці їх максимального наближення переходять у вертикальні обмежувачі (11) пазоподібних проміжків (12) між центруючими виступами (5), ширина яких "на просвіт" відповідає товщині двох прилягаючих одне до одного кромкових ребер (3), причому пазоподібні проміжки (12) утворюють в робочому положенні нижню ділянку наскрізних отворів (6). 3. Підвісна стеля за п. 1 або 2, яка відрізняється тим, що кожний з чотирьох центруючих виступів (5) розміщений на відстанях від інших з утворенням наскрізних отворів (6), і на кожному центруючому виступі (5) виконано дві центруючі поверхні (7), площини поперечних перерізів яких орієнтовані перпендикулярно одна до іншої і паралельно до площин поперечних перерізів центруючих поверхонь (7) сусідніх центруючих виступів (5). 4. Підвісна стеля за одним із пп. 1-3, яка відрізняється тим, що кожен центруючий виступ (5) є чвертю піраміди, розділеної перпендикулярно до обмежувачів її базової поверхні, так що решта частин поверхні піраміди утворюють центруючі поверхні (7), причому кромки, що проходять між цими частинами поверхні піраміди, переважно є закругленими або притупленими. 5. Підвісна стеля за одним із пп. 1-4, яка відрізняється тим, що на нижній стороні фіксуючого елемента (4) і/або приналежної йому пластини (9), або на краю цієї пластини передбачені зокрема виступаючі донизу засоби зчеплення з підтримуючими елементами облицювання. 6. Підвісна стеля за п. 5, яка відрізняється тим, що на нижній стороні фіксуючого елемента (4) і/або його пластини (9) передбачено відкритий донизу і в робочому положенні горизонтально спрямований фіксуючий отвір (14), ширина якого "на просвіт" відповідає ширині тримача (15) облицювання підвісної стелі (1). 7. Підвісна стеля за п. 6, яка відрізняється тим, що розташований на нижній стороні фіксуючого елемента (4) фіксуючий отвір (14) обмежений або утворений двома паралельними фланцями або сторонами, або планками (16), або профілями, і що ширина розташованого на нижній стороні фіксуючого отвору (14) є такою, що в робочому положенні виникає зчеплення пересуванням або затисканням з підтримуючими засобами для облицювання або з тримачем (15). 6 UA 98154 C2 5 10 8. Підвісна стеля за одним із пп. 1-7, яка відрізняється тим, що засіб зчеплення виконано таким, що фіксуючий елемент може бути встановлений на підтримуючому елементі стелі (1) з можливістю регулювання його висоти. 9. Підвісна стеля за п. 8, яка відрізняється тим, що засобом зчеплення з фіксуючим елементом (4), виконаним з можливістю регулювання його висоти, є встановлений зокрема в центрі нижньої сторони фіксуючого елемента (4) або його пластини (9) нарізний болт (22), і з цим болтом контактує переважно спряжена різьба і/або гайка 23, виконана з можливістю провертання відносно опори (17). 10. Підвісна стеля за одним із пп. 1-9, яка відрізняється тим, що фіксуюча пластина (9) має отвори (19) для кріпильних гвинтів (20). 7 UA 98154 C2 8 UA 98154 C2 9 UA 98154 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
