Спосіб укладання підлогових панелей

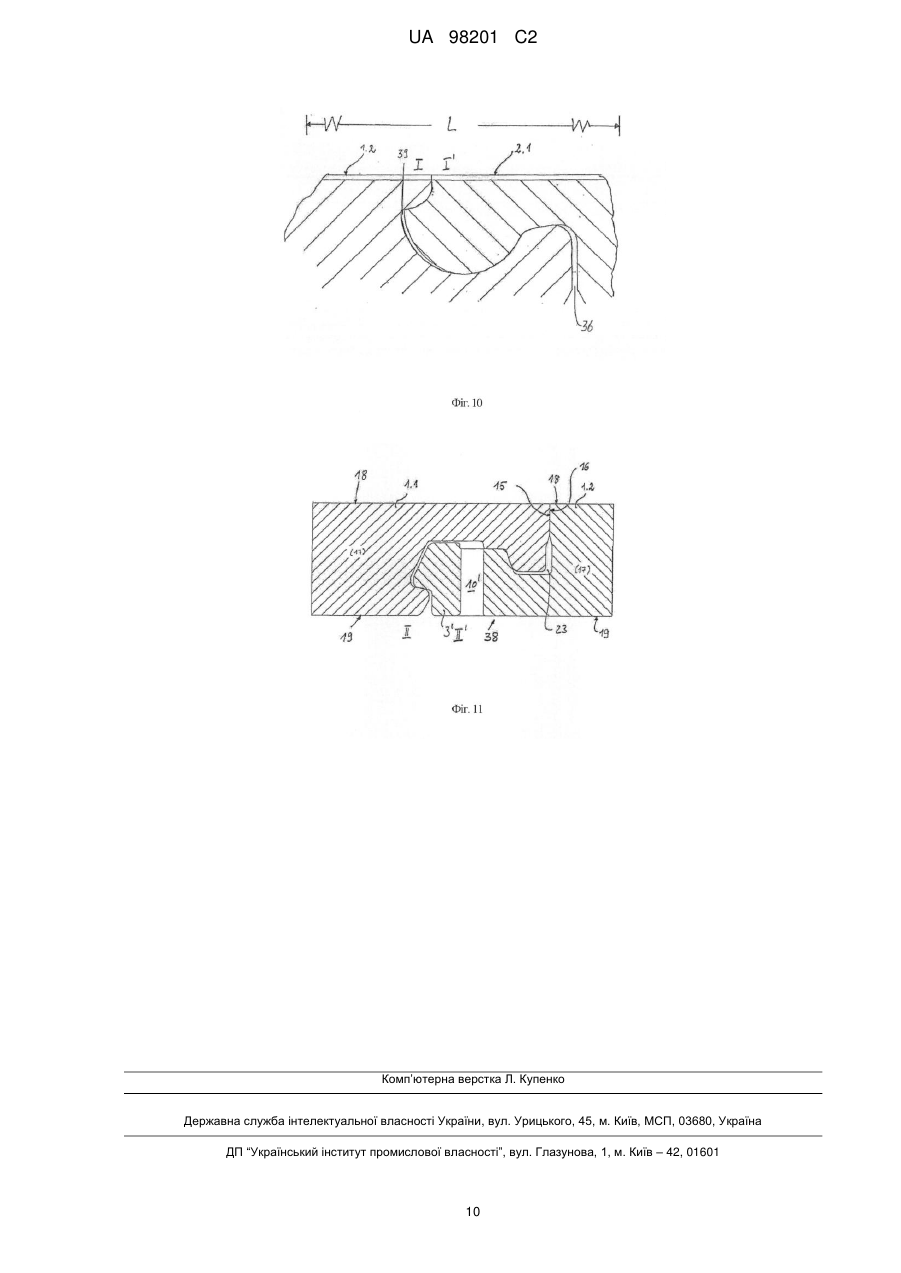

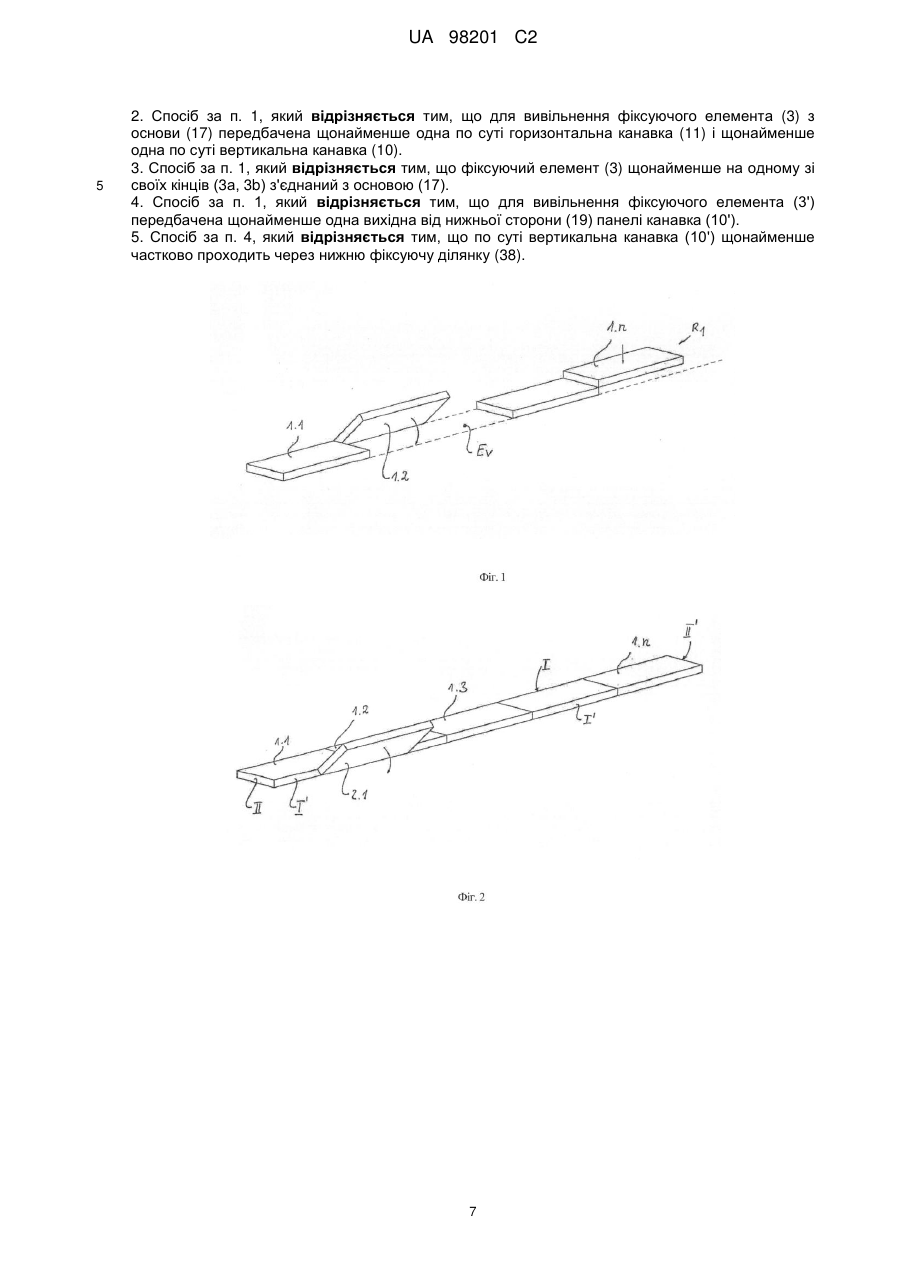

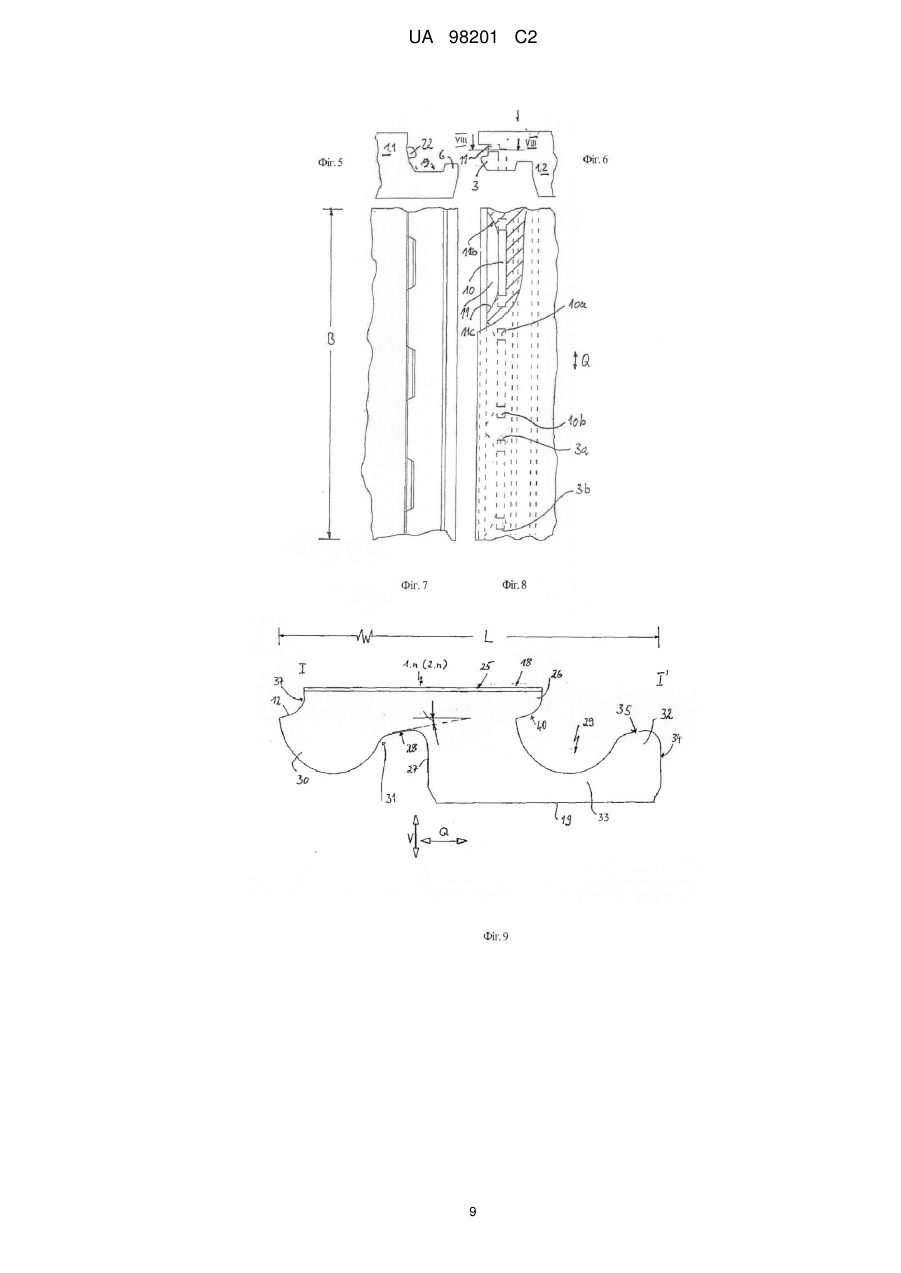

Реферат: Спосіб безклейового укладання підлогових панелей (1.n, 2.n, ...), що насамперед складаються з деревностружкового матеріалу, такого як МДФ або ХДФ, які на своїх протилежних поздовжніх гранях (І, I') і поперечних гранях (II, ІI') відповідно забезпечені відповідним один одному профілюванням, у приміщенні для утворення суцільної поверхні підлоги на площині (Ev) укладання, в якому декілька панелей (1.1, 1.2, ...2...1, 2.2) їх поперечними гранями (II, ІI') з'єднують у ряд R3 тa їх поздовжніми гранями (І, I') з'єднують у декілька рядів Rn і фіксують відносно одна одної. UA 98201 C2 (12) UA 98201 C2 UA 98201 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до способу безклейового укладання підлогових панелей (1.n, 2.n, ...), насамперед складаються з деревностружкового матеріалу, такого як МДФ або ХДФ, які на своїх протилежних поздовжніх гранях (І, l) і поперечних гранях (II, ll) відповідно забезпечені відповідним один одному профілюванням, у приміщенні для утворення суцільної поверхні підлоги на площині (Ev) укладання, в якому декілька панелей (1.1, 1.2, ...2...1, 2.2) їх поперечними гранями (II, Іl) з'єднують у ряд R3 та їх поздовжніми гранями (І, l) з'єднують у декілька рядів Rn і фіксують відносно одна одної, в якому а) для утворення першого ряду (R1), а1) першу панель (1.1) викладають на площині (Ev) укладання, а другу панель (1.2) її поперечною гранню (Іl) прикладають до поперечної грані (II) першої панелі (1.1), і обидві панелі (1.1, 1.2) за допомогою повороту донизу або вертикального опускання панелі (1.2) на площину (Εν) укладання з'єднують і фіксують одну з одною, при цьому а2) у такий спосіб з'єднають і фіксують таку кількість панелей (1.n), поки не буде завершений перший ряд R1, б) для утворення другого ряду R2, б1) іншу першу панель (2.1) її поздовжньою гранню (І) прикладають до поздовжньої грані (l) щонайменше однієї викладеної у першому ряді R1 панелі (1.1, 1.2), і за допомогою повороту донизу на площину (Ev) укладання з'єднують і фіксують з цією щонайменше однією панеллю (1.1, 1.2), б2) іншу другу панель (2.2) її поздовжньою гранню так прикладають до поздовжньої грані (l) щонайменше однієї викладеної у першому ряді (R1,) панелі (1.2, 1.3), що за допомогою її повороту донизу на площину (Ev) укладання поздовжню грань (І) іншої панелі (2.2) з'єднують і фіксують з поздовжньою гранню (l) щонайменше однієї панелі (1.2, 1.3) у першому ряді (R1), і поперечну грань (II) якої з'єднують і фіксують з поперечною гранню (Іl) першої панелі (2.1) у другому ряді, б3) при цьому у такий спосіб з'єднують і фіксують таку кількість панелей (2.n), поки не буде повністю викладений другий ряд (R2), в) для утворення третього (R3) і кожного іншого ряду (Ri) етапи б1, до б3 повторюють доти, поки приміщення не буде викладене повністю, при цьому г) при з'єднанні й фіксації поперечних граней (II, Il) щонайменше один, що складається з матеріалу основи панелі й суцільно з'єднаний з нею фіксуючий елемент (3) однієї панелі (1.2, 1.3) вступає у контакт із защіпанням з фіксуючою гранню (4) іншої панелі (1.1, 1.2), і д) під час фіксації за допомогою повороту донизу або опускання панелі (1.2, 1.3, ...) на фіксуючий елемент (3) у вертикальному напрямку (V) впливає зусилля, яке, щонайменше, частково перетворюється у діючий у горизонтальному напрямку силовий компонент, і потім викликає зустрічно спрямований рух защіпання фіксуючого елемента (3). Такий спосіб коротко описаний, наприклад, у DE 102 24 540 А1. Для з'єднання панелей з поперечними сторонами матеріал основи спочатку стискується й передбачений на гребені як фіксуючий елемент виступ потім защіпається поза заднім пазом, що діє як фіксуюча грань у канавці протилежної панелі. Щоб фіксуючі зусилля двох з'єднаних між собою панелей були досить великими, виступ або весь гребінь повинен бути відповідно сильно стиснутий при з'єднанні. Крім того, за рахунок профілювання гребеня з вузькими допусками повинно бути гарантоване, що сили стиску не стануть занадто великими, що може привести до руйнування фіксуючого виступу або фіксуючої грані. Укладання повинно вироблятися дуже ретельно. Якщо нова панель, що укладається, перекошується, так що сили стиску стають щонайменше, на ділянках занадто великими, виникає небезпека, що руйнування фіксуючих елементів відбудеться тільки частково й не буде помітно зовні, тому що стиковий шов обох панелей сам по собі закритий. Через деякий час і, насамперед, внаслідок коливань температури й вологості, які приведуть до розбухання й усадки панелей, з'єднання розривається, що внаслідок високої вартості сполучних граней оптично стає помітним навіть тоді, коли між двома панелями виникає зовсім незначний зсув. Виходячи із цієї постановки проблеми, вищеописаний спосіб повинен бути поліпшений таким чином, щоб укладання було можливе також з меншою старанністю й майже повністю виключалися б руйнування фіксуючих елементів, що залишаються непоміченими. Для рішення проблеми відомий з рівня техніки спосіб відрізняється тим, що рух фіксуючого елемента як у горизонтальному напрямку, так і у вертикальному напрямку забезпечують за рахунок вивільнення фіксуючого елемента стосовно основи панелі. Внаслідок вільної рухливості фіксуючого елемента необхідні тільки незначні зусилля для того, щоб мати можливість відхиляти його під час фіксації й потім знову защіпувати. Навіть якщо панелі перекошуються, необхідні для руху відхилення зусилля не збільшуються, а фіксуючий 1 UA 98201 C2 5 10 15 20 25 30 35 40 45 50 55 60 елемент надійно відхиляється від будь-якого діючого на нього зусилля й відпружинює, якщо зусилля перестає виявлятися. Завдяки запропонованому варіанту здійснення пружний елемент може переміщатися на горизонтальній площині й відхилятися у створений за рахунок вивільнення простір. Переважно, для вивільнення фіксуючого елемента з основи передбачена щонайменше одна по суті горизонтальна канавка й щонайменше одна по суті вертикальна канавка. Шириною канавки визначається не тільки міцність прив'язки пружного елемента до матеріалу основи, але й за допомогою вибору ширини вертикальної канавки може також створюватися упор у горизонтальному напрямку для пружного елемента, так що він надійно захищений від перерозтягання. Для вивільнення пружного елемента можуть бути також передбачені безліч горизонтальних, наступних одна за одною канавок і одна єдина вертикальна канавка. Точно також, можуть бути передбачені одна єдина горизонтальна канавка й безліч вертикальних, наступних одна за одною канавок. Також можливо передбачити як безліч горизонтальних, так і безліч вертикальних, наступних одна за одною канавок. Переважно, пружний елемент одним зі своїх кінців з'єднаний з основою. Якщо для вивільнення фіксуючого елемента передбачена щонайменше одна вихідна від нижньої сторони панелі канавка, горизонтальна канавка може бути відсутня, тому що фіксуючий елемент вільний як у напрямку до верхньої сторони, так і у напрямку до нижньої сторони. У цьому випадку по суті вертикальна канавка, переважно, проходить, щонайменше, частково наскрізь через нижню фіксуючу ділянку. Спосіб відповідно до винаходу далі більше докладно пояснюється за допомогою креслення. Показано на: Фігура 1 схематичне зображення першого ряду R2 панелей; Фігура 2 схематичне зображення утворення другого ряду R2 панелей за допомогою першої іншої панелі; Фігура 3 схематичне зображення подальшого утворення другого ряду; Фігура 4 розріз через дві панелі на місці з'єднання на поперечних гранях; Фігура 5 бічна грань Il першої панелі; Фігура 6 бічна грань II другої панелі; Фігура 7 вид зверху відповідно до видимої стрілки VII на фігурі 5; Фігура 8 зображення відповідно до стрілок розрізу Vlll-Vlll на фігурі 6; Фігура 9 вид поздовжньої грані панелі; Фігура 10 часткове зображення двох панелей, з'єднаних між собою на своїх поздовжніх гранях у місці з'єднання; Фігура 11 розріз через дві панелі іншої конструктивної форми у місці з'єднання на поперечних гранях. Панелі 1.1, 1.2, ..., 1.n, 2.1, 2.2, ... виконані ідентично. Вони складаються з основи 17 з деревностружкового матеріалу, такого як ХДФ або МДФ, або суміші деревностружкового й синтетичного матеріалів. На своїх протилежних поперечних гранях II, Іl панелі 1.1, 1.2, ..., 1.n, 2.1, 2.2 профільовані, при цьому поперечна грань II верхньої сторони 18 і поперечна грань II' нижньої сторони 19 відфрезеровані. На поперечній грані Іl виконаний пружний елемент 3, що створений вільним фрезеруванням основи 17 за рахунок того, що фрезеруванням були виконані горизонтальна канавка 11 і канавка 10, що проходить по суті вертикально. Поперечні грані II, Іl мають ширину В. Вивільнення пружного елемента 3 від основи 17 відбувається винятково за рахунок канавок 10, 11. Зовнішня грань 3с пружного елемента 3 нахилена під кутом  стосовно верхньої сторони 18 панелі 1.2. Вертикальні поверхні поперечних граней II, Іl оброблені так, що в області верхньої сторони 18 утворюються поверхні 15, 16 прилягання. На протилежній пружному елементу 3 бічній грані II передбачена панель 1.1, 1.2, ..., 1.n з фіксуючим виступом 22, що простягається по суті у горизонтальному напрямку Н, нижня бічна стінка якого утворить фіксуючу грань 4, що проходить по суті горизонтально, як задній паз. Фіксуючий виступ 22 виступає збоку над поверхнею 16 прилягання панелі 1. Нижче фіксуючого виступу 22 виконана канавка 9, що приймає частину пружного елемента 3 для фіксації обох панелей 1.1, 1.2; 2.1, 2.2 у вертикальному напрямку V. Як зображено на фіг. 4, основа 9а канавки 9 проходить паралельно зовнішній грані 3с пружного елемента 3, що полегшує виготовлення канавки 9, але вона також могла б бути здійснена суворо у вертикальному напрямку V або під кутом, відмінним від кута . У порівнянні з довжиною тачкового елемента 20 фіксуючий виступ є коротким. Між верхньою стороною фіксуючого виступу 22 і поверхнею 16 прилягання на бічній грані II панелі 1.1 з матеріалу основи 17 вироблена пилова кишеня 23. Фіксація обох панелей 1.1, 1.2; 2.1, 2.2 у горизонтальному напрямку Η відбувається за допомогою виготовлених фрезеруванням за допомогою поетапного профілювання тачкових 2 UA 98201 C2 5 10 15 20 25 30 35 40 45 50 55 60 елементів 20, 21, а у вертикальному напрямку V - за допомогою пружного елемента 3 у сполученні з фіксуючою гранню 4 на фіксуючому виступі 22. На буртиці 5 тачкового елемента 21, що простягається донизу, виконана, щонайменше, частково плоска поверхня 12 вершини, яка взаємодіє з виконаною на тачковому елементі 20 на протилежній бічній грані II' опорною поверхнею 13, що видається назад за виступом 6. Поверхня 12 вершини й опорна поверхня 13 закінчуються на одній і тій же площині Е, так що з'єднані одна з одною панелі 1.1, 1.2; 2.1, 2.2 опираються одна на одну. Звернена до основи 17 поверхня 24 тачкового елемента проходить під нахилом стосовно вертикалі й разом з відповідно до нахиленої, зверненої до основи 17 поверхні 25 утворить на буртиці фіксуючу грань двох панелей 1, 2, що з'єднуються. Профілювання тачкових елементів 20, 21 вибрано так, що на місці з'єднання утвориться попередня напруга й вертикальні поверхні 15, 16 прилягання панелей 1.1, 1.2; 2.1, 2.2 притискаються одна до одної, так що на верхній стороні 18 двох з'єднаних одна з одною панелей 1.1,...1.n; 2.1, ...2.n не виникає видимого зазору. Щоб полегшити стикування панелей 1.1, 1.2; 2.1, 2.2, з граней виступаючого нагору виступу 6 тачкового елемента 20 і граней виступаючого донизу виступу 5 тачкового елемента 21 зняті фаски або ж вони закруглені. Щоб спростити виготовлення пружного елемента 3, або канавка 11, що горизонтально проходить, або канавка 10, що проходить по суті вертикально, можуть бути прохідними, тобто через всю ширину В поперечної грані II'. Щодо подальших деталей фіксуючого елемента приводиться посилання на DE 10 2007 041 024.9 Як показано на фіг. 11, фіксуючий елемент 3' може бути виконаний також на нижній стороні 19 панелі 1.2. У цьому випадку по суті вертикальна канавка 10' проходить, щонайменше, частково через нижню фіксуючу ділянку 38. Тому що фіксуючий елемент 3' звільняється як у напрямку до нижньої сторони 19 панелі 1.2, так і у напрямку до її верхньої сторони 18, додаткова горизонтальна канавка не потрібна, так що профілювання грані або ж виготовлення панелей спрощується. Цей вищеописаний тип фіксації передбачений тільки на поперечній стороні панелей, які на своїй поздовжній стороні I, I' можуть бути з'єднані між собою за допомогою згинання всередину під кутом і руху донизу на основу підлоги, як це описано у DE 102 24 540 А1 з відповідним профілюванням граней. На фігурі 9 показаний вид поздовжньої грані І, І' підлогової панелі. На своїй верхній стороні 18 підлогова панель забезпечена декоративним шаром 25, який може бути утворений, наприклад, за допомогою паперового шару, що має текстуру деревини, який покритий шаром синтетичної смоли, що служить як захист від зношування. На нижній стороні 19 може бути наклеєний звукоізоляційний шар для того, щоб поліпшити властивості ударного шуму покладених підлогових панелей 1.n, 2.n, ... Альтернативно застосуванню ХДФ або МДФ-плит, панель може бути виготовлена з ОСП-матеріалу (Oriented Strand Board/Орієнтовно-стружкова плита), при цьому у даному випадку можна відмовитися від декоративного шару 25. Панель 1.n, 2.n тут помітно забезпечена гребенем 30 і на протилежній другій бічній грані виїмкою 29. Виїмка 29 і гребінь 30 проходять за всією довжиною L поздовжніх граней I, I'. На гребені 30 передбачений видатний назовні, забезпечений вістрям виступ, що переходить у передню область, яка має дугоподібний контур. До цієї передньої області гребеня 30, що утворить задній паз 31, примикає опорна область 28, яка утворена під нахилом під кутом  до верхньої сторони 8 панелі 1.n. До цієї опорної області 28 примикає вертикально орієнтована стінка 27. Як показано на фіг. 10, задній паз 31 спричиняє фіксацію у поперечному напрямку Q, тому що створюється фіксація з геометричним замиканням з відповідним буртиком 32 виїмки 29. У змонтованому стані гребінь 30 входить у зачеплення з утвореним верхнім язичком 26 виїмки 29 заднім пазом 31, так що верхня сторона 33 гребеня 30 прилягає до нижньої сторони 40 верхнього язичка 26 і відбувається фіксація у вертикальному напрямку уздовж поздовжніх граней І, І'. Виступ 32 утворений на нижній губці 33 виїмки 29 і завершує її, при цьому на верхній стороні виступу 32 утворена похила поверхня 35 виступу, що служить як опора для опорної поверхні 28. Закінчення панелі 1.n утворить передня сторона 34 буртика, що проходить по суті вертикально, яка через закруглення переходить у верхню сторону 35 буртика. За рахунок верхньої сторони 35 буртика на поздовжній грані І і за рахунок опорної області 28 на протилежній поздовжній грані I' підготовляється відносно більша опорна поверхня, на якій обидві панелі 1.2, 2.1 лежать одна на одній у з'єднаному стані. Скошування на кут  приводить до того, що при вертикальному навантаженні у поперечному напрямку Q один до одного виробляється компонент, що рухається, так що у фіксованому стані у силового компонента, що впливає зверху, зазор між обома панелями 1.2, 2.1 зменшується, і первісна фіксація може відбуватися за допомогою вставки й повороту першої панелі у другу панель без попередньої напруги. 3 UA 98201 C2 5 10 15 20 25 30 35 40 45 50 55 Буртик 32 виконаний так, що передня сторона 34 буртика немає контакту з вертикальною стінкою 27, щонайменше, у двох з'єднаних між собою панелей 1.2, 2.1. Також є вільний простір 36, так що мимовільна замикаюча дія між панелями 1.2, 2.1 відсутня, і може бути викликаний рух одна до одної при ініціюванні діючого зверху зусилля. Між гребенем 30 і верхньою стороною 18 панелей 1.n, 2.n виконаний задній паз 37, який примикає до верхньої сторони 18 грані, що проходить під прямим кутом. Задній паз 37 у змонтованому стані утворить вільний простір, у якому можуть бути розміщені продукти стирання або не вилучені стружки із процесу виготовлення. Також передбачене відповідне утворення круглої передньої області гребеня 30, так що гребінь 10 у змонтованому стані також утворить зазор 39, який може служити як пилова кишеня й вільний простір. Панелі 1.n, 2.n укладаються у такий спосіб: Для утворення першого ряду R1 спочатку на основу підлоги накладається перша панель 1.1. До поперечної грані II' цієї панелі 1.1 прикладають другу панель 1.2 її поперечною гранню II, як це показано на фіг. 1, або повертаючи донизу, або, як показано для панелі 1.n, опускаючи у вертикальному напрямку V, і цей процес повторюють доти, поки перший ряд R1 1.1, 1.2... 1.n не буде викладений повністю. Для утворення другого ряду R 2 спочатку інша перша панель 2.1 її поздовжньою гранню І прикладається до поздовжньої грані I' щонайменше однієї, переважно двох, викладених у першому ряді R1 панелей 1.1, 1.2, і за допомогою повороту донизу на площину Ev укладання з'єднується й фіксується з цими панелями 1.1, 1.2. Іншу другу панель 2.2 своєю поздовжньою гранню І прикладають до поздовжньої грані I' щонайменше однієї другої панелі (1.2, 1.3), викладеної у першому ряді так, що за допомогою її повороту донизу на площину Εν укладання її поздовжня грань І з'єднується й фіксується з поздовжньою гранню I' уже викладеної/викладеними у першому ряді R 1 панелі/панелями 1.2, 1.3, та її поперечна грань II з'єднується й фіксується з поперечною гранню II' першої панелі 2.1 у другому ряді R 2. У такий спосіб з'єднуються й фіксуються така кількість панелей 2.i, поки повністю не буде викладений другий ряд. Для утворення третього й кожного наступного ряду вищевказані етапи повторюються доти, поки приміщення не буде повністю викладене. Якщо пружний елемент 3 своєю нижньою гранню 3d примикає до верхньої сторони 18 панелі 1, то завдяки по суті вертикальному з'єднанню стиків у напрямку площини E v укладання, він при подальшому переміщенні при стикуванні внаслідок своєї зовнішньої бічної грані 3с, що проходить під кутом , притискається при дотиканні з поверхнею 16 прилягання у напрямку основи 17, так що він відхиляється у горизонтальному напрямку Н. Панель 1.2 опускається далі донизу. Коли пружний елемент 3 досягає положення напроти канавки 9, то він внаслідок властивих матеріалу протидіючих сил видавлюється й потім заскакує у канавку 9, де він його верхньою стороною 3е, що проходить по суті горизонтально, прилягає до фіксуючої грані 4. Одночасно вступають у зачеплення гачкові елементи 20, 21, поки поверхня 12 вершин не буде опиратися на опорну поверхню 13. Потім панелі 1.1 і 1.2 з'єднуються й фіксуються між собою своїми поперечними гранями II, II'. Внутрішня стінка 10а канавки 10 служить як обмеження стикувального ходу для пружного елемента 3 для того, щоб запобігти розриву з'єднання пружного елемента 3 на його кінцях з основою 17 внаслідок занадто широкого руху, що всувається. Поверхня, тобто висота й ширина, за допомогою якої кінці пружного елемента з'єднані з основою 17, визначають ступінь пружності пружного елемента 3. Як показано на фіг. 2, за довжиною L бічної грані Іl можуть бути виконані три пружних елементи 3, а на протилежній бічній грані І - три фіксуючі виступи 22. Також цілком припустиме виконання пружних елементів 3 більше короткими й передбачення п'яти, шести або навіть семи або більше пружних елементів 3 І відповідних фіксуючих виступів 22. Якщо вертикальна канавка 10 виконана досить вузькою, є можливим утримувати пружний елемент 3 з'єднаним з основою 17 тільки на одному з його кінців. Такий варіант має перевагу у тому, що пружний елемент 3 також може розширюватися у напрямку ширини В бічної грані II. Потім, цей вільний кінець опирається на внутрішню стінку 10а канавки 10. Створення пружного елемента 3 відбувається за допомогою інструментів, що мають можливість переміщення поперек напрямку обробки. Як інструменти можуть застосовуватися фрезерні, лазерні або водоструминні інструменти або також стаціонарні леза або протяжки. Для обох бічних граней II, ІI' необхідний у кожному випадку тільки один виконаний з можливістю переміщення інструмент, так що інше вивільнення у кожному випадку може бути здійснене за допомогою звичайного стаціонарного інструмента. При цьому зменшується область, що не вивільняється, яка суцільно з'єднує пружний елемент 3 з основою 17. Завдяки цьому також можуть бути встановлені різні за силою зусилля фіксації. 4 UA 98201 C2 5 10 У всіх прикладах здійснення фіксація є рознімною за рахунок того, що панелі 1.1, 1.2 зміщаються відносно одна одної уздовж бічних граней II, ІI' або що збоку у місце з'єднання вводиться не показаний розблокуючий штифт. Занурення не зображеного тут фрезерного інструмента відбувається під час переміщення панелей в їх поздовжньому напрямку. На фіг. 8 можна розрізнити вхід 10b і вихід 10с фрезерного інструмента, за допомогою якого фрезерується вертикальна канавка 10, а також вхід 11b і вихід 11с фрезерного інструмента, за допомогою якого фрезерується горизонтальна канавка 11. Входи 10b, 11b і виходи 10с, 11с є дугоподібними, при цьому радіус залежить від швидкості подачі панелі 2. Звичайно, панелі 1.n, 2.n на своїй верхній стороні 18 забезпечені декоративним покриттям, яке може бути наддруковане безпосередньо на верхню сторону 18. Декоративне покриття звичайно захищене зносостійким шаром, на який може бути витиснуте структурування, що відповідає декоративному покриттю. Список посилальних позначень 1 2 3' 3а 3b 3с 3d 3е 4 5 6 9 9а 10' 10а 10b 10c 11 11b 11c 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 21 28 29 30 31 32 33 34 35 Панель Панель Пружний елемент Кінець Кінець Зовнішня грань Нижня грань Верхня сторона Фіксуюча грань Буртик Буртик Канавка Основа канавки Канавка Внутрішня стінка Вхід Вихід Канавка Вхід Вихід Поверхня вершини Опорна поверхня Пилова кишеня Вертикальна поверхня/поверхня прилягання Вертикальна поверхня/поверхня прилягання Основа Верхня сторона Нижня сторона Пачковий елемент Тачковий елемент Фіксуючі елементи / Фіксуючий виступ Пилова кишеня Поверхня Декоративний шар Верхній язичок Стінка Опорна область Виїмка Гребінь Задній паз Буртик Верхня сторона Передня сторона буртика Поверхня буртика 5 UA 98201 C2 36 37 38 39 В Ε Ε Εν Η L Q Ri V І; I' II, ІI' α μ Вільний простір Задній паз Фіксуюча ділянка Зазор Ширина Площина Площина Площина укладання Горизонтальний напрямок Довжина Поперечний напрямок Ряд Вертикальний напрямок Поздовжня грань Поперечна грань Кут Кут ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 1. Спосіб безклейового укладання підлогових панелей (1.n, 2.n, ...), що насамперед складаються з деревностружкового матеріалу, такого як МДФ або ХДФ, які на своїх протилежних поздовжніх гранях (І, I') і поперечних гранях (II, II') відповідно забезпечені відповідним один одному профілюванням, у приміщенні для утворення суцільної поверхні підлоги на площині (Ev) укладання, в якому декілька панелей (1.1, 1.2, ...2...1, 2.2) їх поперечними гранями (II, ІI') з'єднують у ряд R3 тa їх поздовжніми гранями (І, I') з'єднують у декілька рядів Rn і фіксують відносно одна одної, в якому а) для утворення першого ряду (R1), а1) першу панель (1.1) викладають на площині (Ev) укладання, а другу панель (1.2) її поперечною гранню (ІI') прикладають до поперечної грані (II) першої панелі (1.1), і обидві панелі (1.1, 1.2) за допомогою повороту донизу або вертикального опускання панелі (1.2) на площину (Ev) укладання з'єднують і фіксують одну з одною, при цьому а2) у такий спосіб з'єднують і фіксують таку кількість панелей (1.n), поки не буде завершений перший ряд R1, б) для утворення другого ряду R2, б1) іншу першу панель (2.1) її поздовжньою гранню (І) прикладають до поздовжньої грані (I') щонайменше однієї викладеної у першому ряді R1 панелі (1.1, 1.2) і за допомогою повороту донизу на площину (Ev) укладання з'єднують і фіксують з цією щонайменше однією панеллю (1.1, 1.2), б2) іншу другу панель (2.2) її поздовжньою гранню так прикладають до поздовжньої грані (I') щонайменше однієї викладеної у першому ряді (R1) панелі (1.2, 1.3), що за допомогою її повороту донизу на площину (Ev) укладання поздовжню грань (І) іншої панелі (2.2) з'єднують і фіксують з поздовжньою гранню (I') щонайменше однієї панелі (1.2, 1.3) у першому ряді (R1), поперечну грань (II) якої з'єднують і фіксують з поперечною гранню (ІI') першої панелі (2.1) у другому ряді, б3) при цьому у такий спосіб з'єднують і фіксують таку кількість панелей (2.n), поки не буде повністю викладений другий ряд (R2), в) для утворення третього (R3) і кожного іншого ряду (Rі) етапи від б1 до б3 повторюють доти, поки приміщення не буде викладене повністю, при цьому г) при з'єднанні й фіксації поперечних граней (II, II') щонайменше один, що складається з матеріалу основи панелі й суцільно з'єднаний з нею, фіксуючий елемент (3) однієї панелі (1.2, 1.3) вступає у контакт із защіпанням з фіксуючою гранню (4) іншої панелі (1.1, 1.2), і д) під час фіксації за допомогою повороту донизу або опускання панелі (1.2, 1.3,...) на фіксуючий елемент (3) у вертикальному напрямку (V) впливає зусилля, що щонайменше частково перетворюється у діючий у горизонтальному напрямку силовий компонент і потім викликає зустрічно спрямований рух защіпання фіксуючого елемента (3), який відрізняється тим, що рух фіксуючого елемента (3) як у горизонтальному напрямку (Н), так і у вертикальному напрямку (V) забезпечують за рахунок вивільнення фіксуючого елемента (3) стосовно основи (17) панелі. 6 UA 98201 C2 5 2. Спосіб за п. 1, який відрізняється тим, що для вивільнення фіксуючого елемента (3) з основи (17) передбачена щонайменше одна по суті горизонтальна канавка (11) і щонайменше одна по суті вертикальна канавка (10). 3. Спосіб за п. 1, який відрізняється тим, що фіксуючий елемент (3) щонайменше на одному зі своїх кінців (3а, 3b) з'єднаний з основою (17). 4. Спосіб за п. 1, який відрізняється тим, що для вивільнення фіксуючого елемента (3') передбачена щонайменше одна вихідна від нижньої сторони (19) панелі канавка (10'). 5. Спосіб за п. 4, який відрізняється тим, що по суті вертикальна канавка (10') щонайменше частково проходить через нижню фіксуючу ділянку (38). 7 UA 98201 C2 8 UA 98201 C2 9 UA 98201 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
