Контейнер та спосіб розливу рідини з еластичного пакета

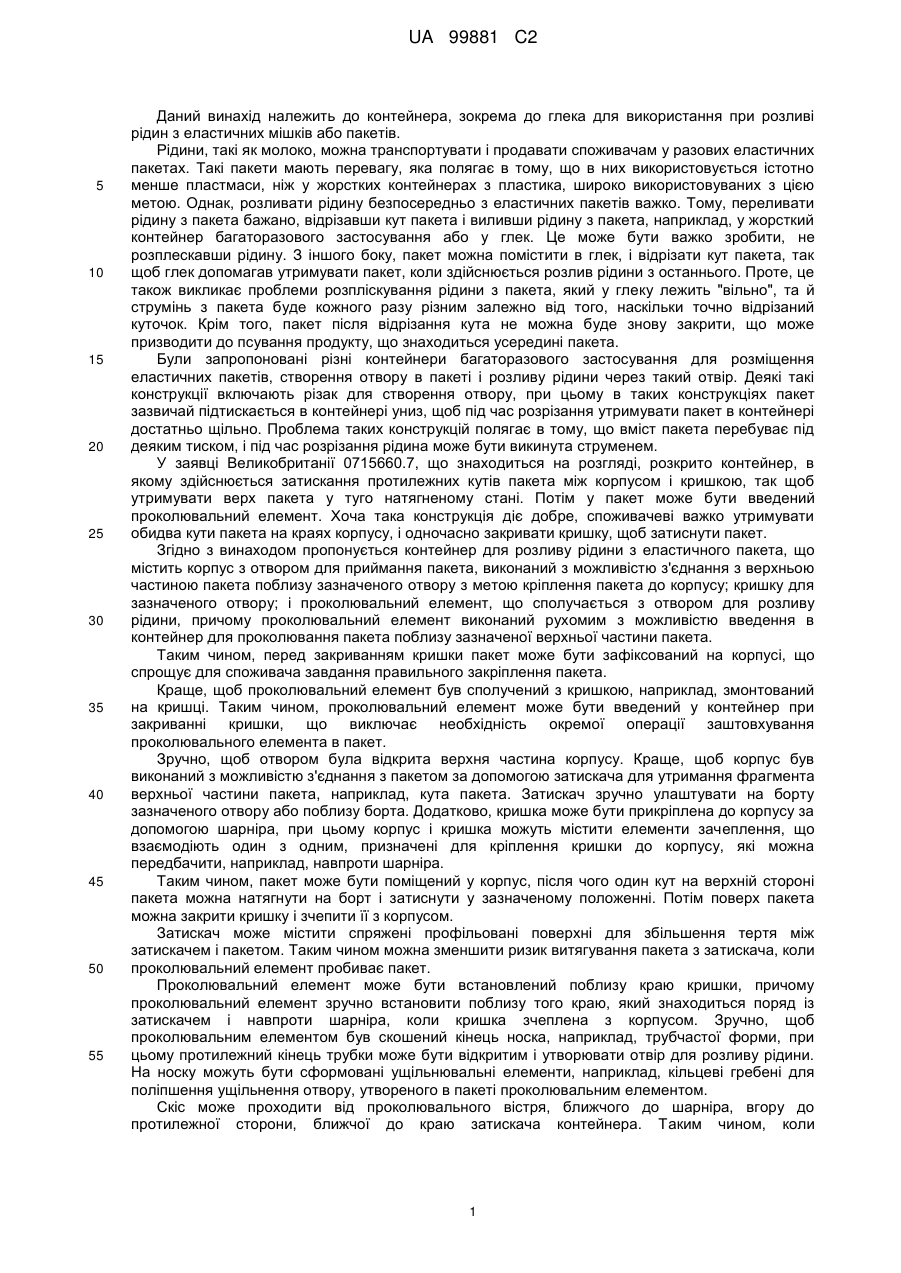

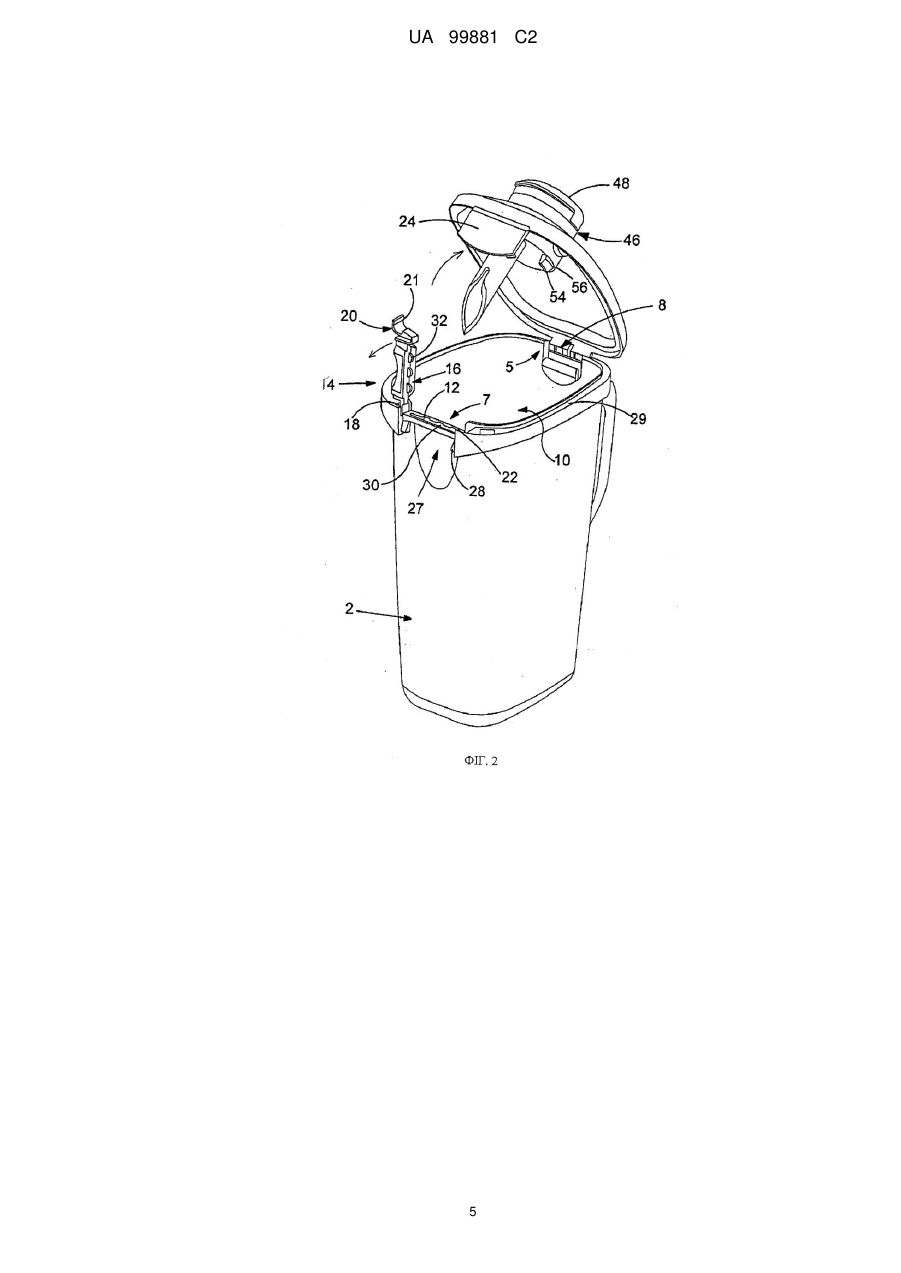

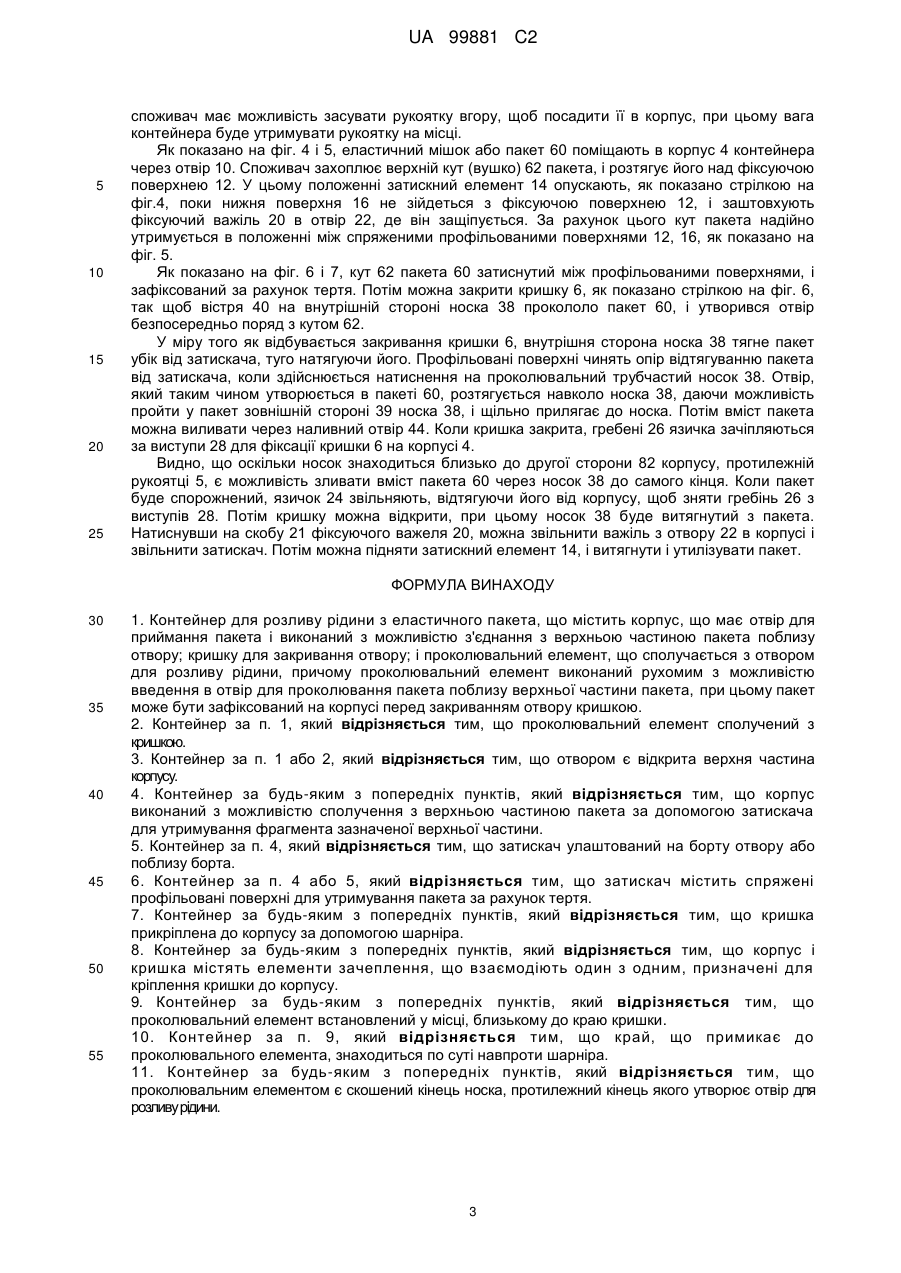

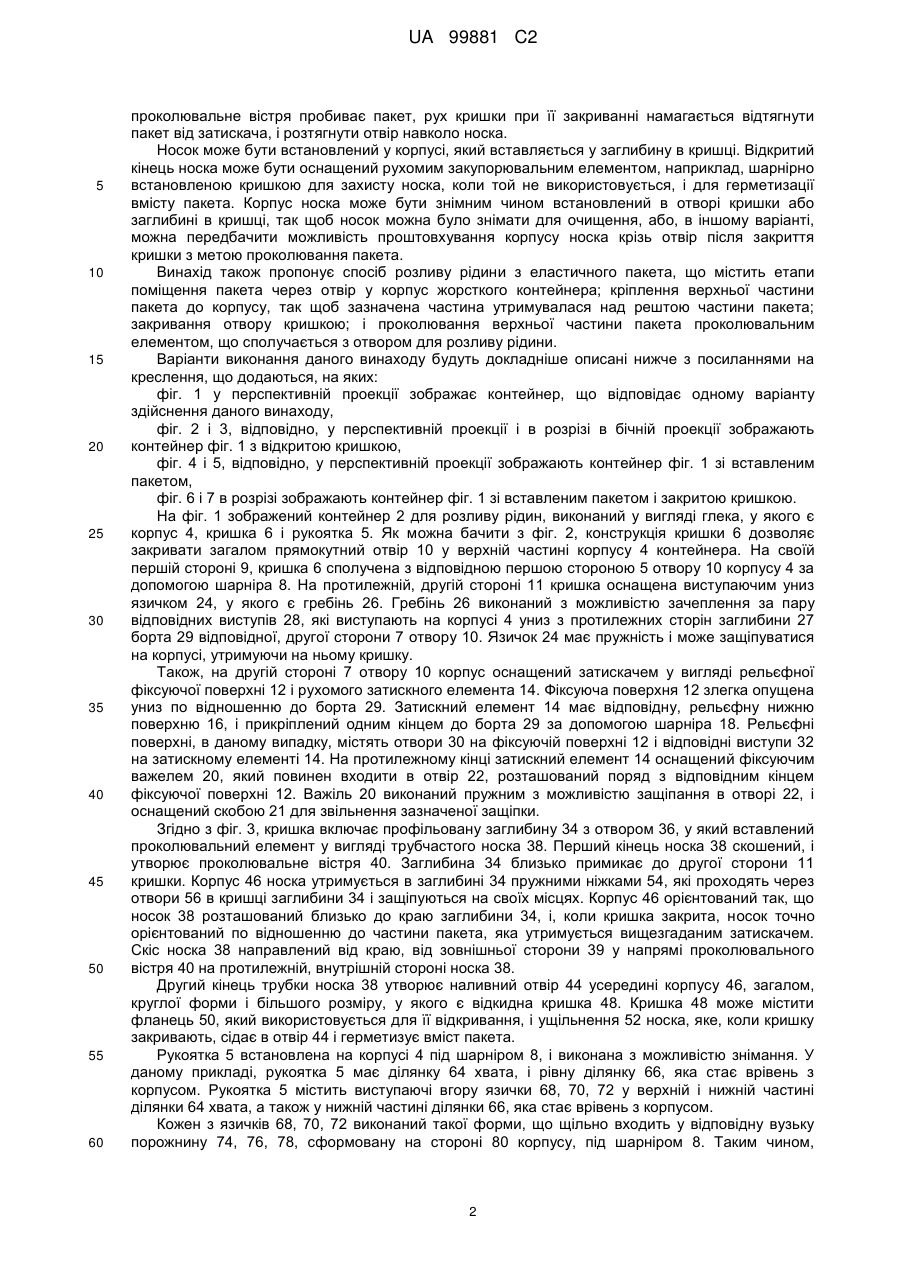

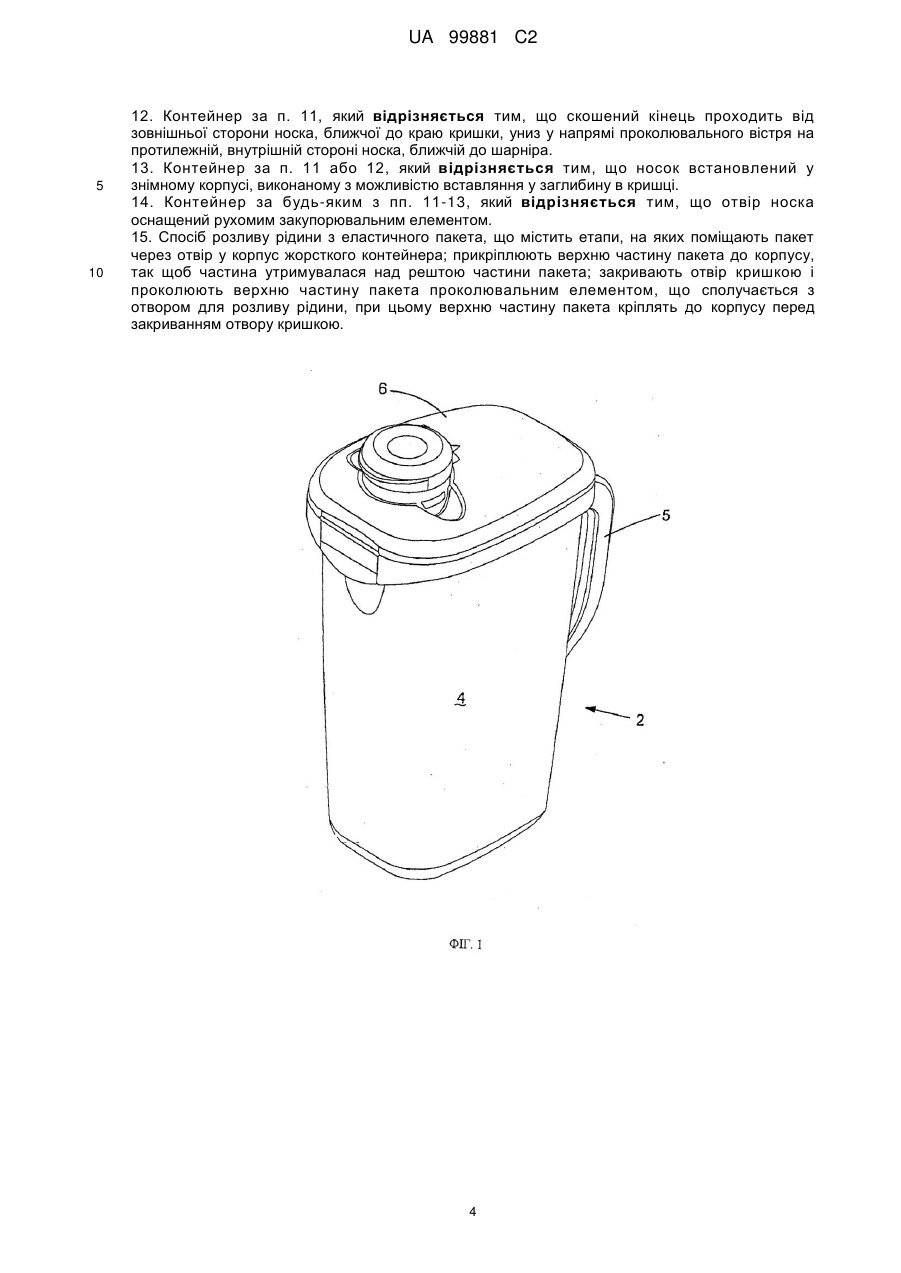

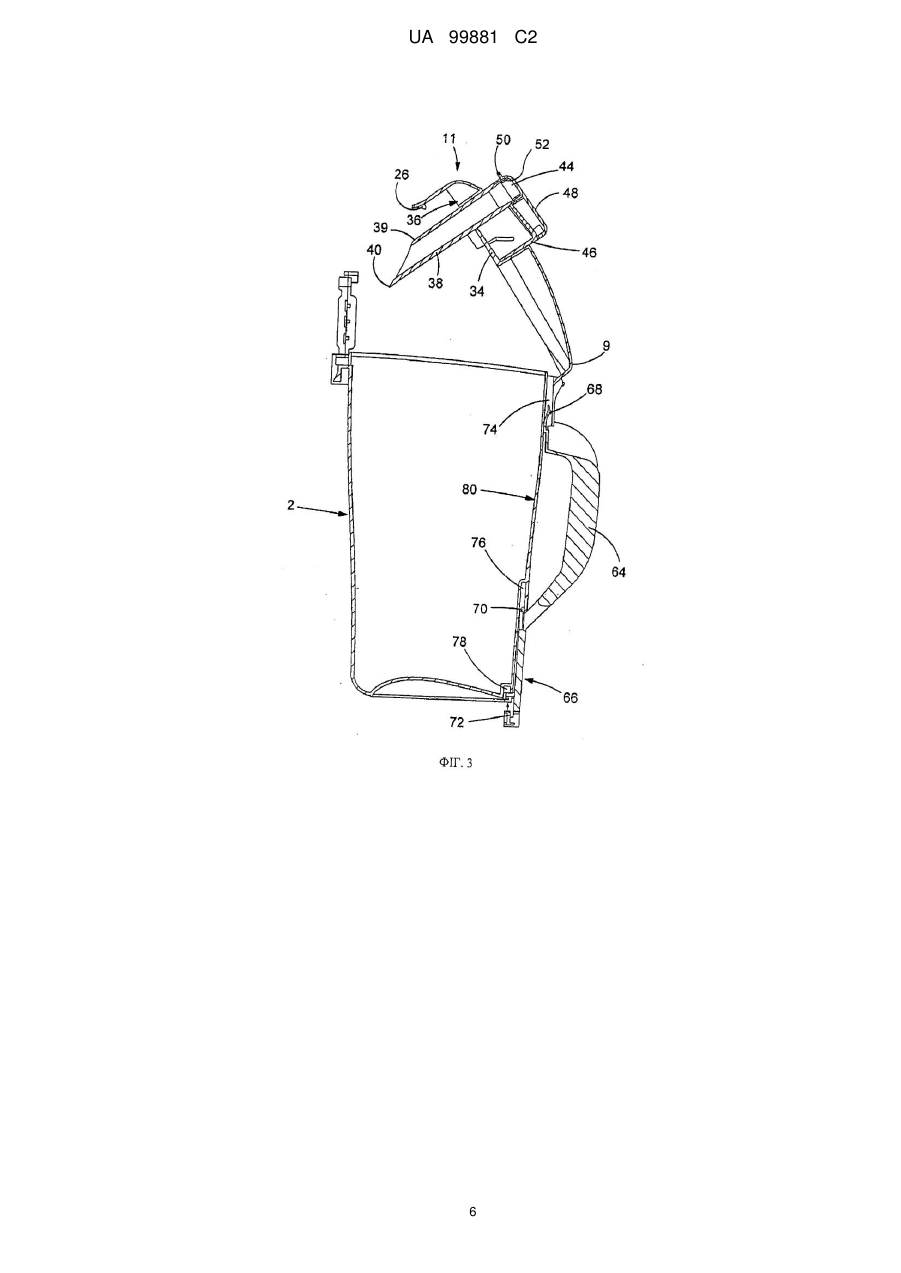

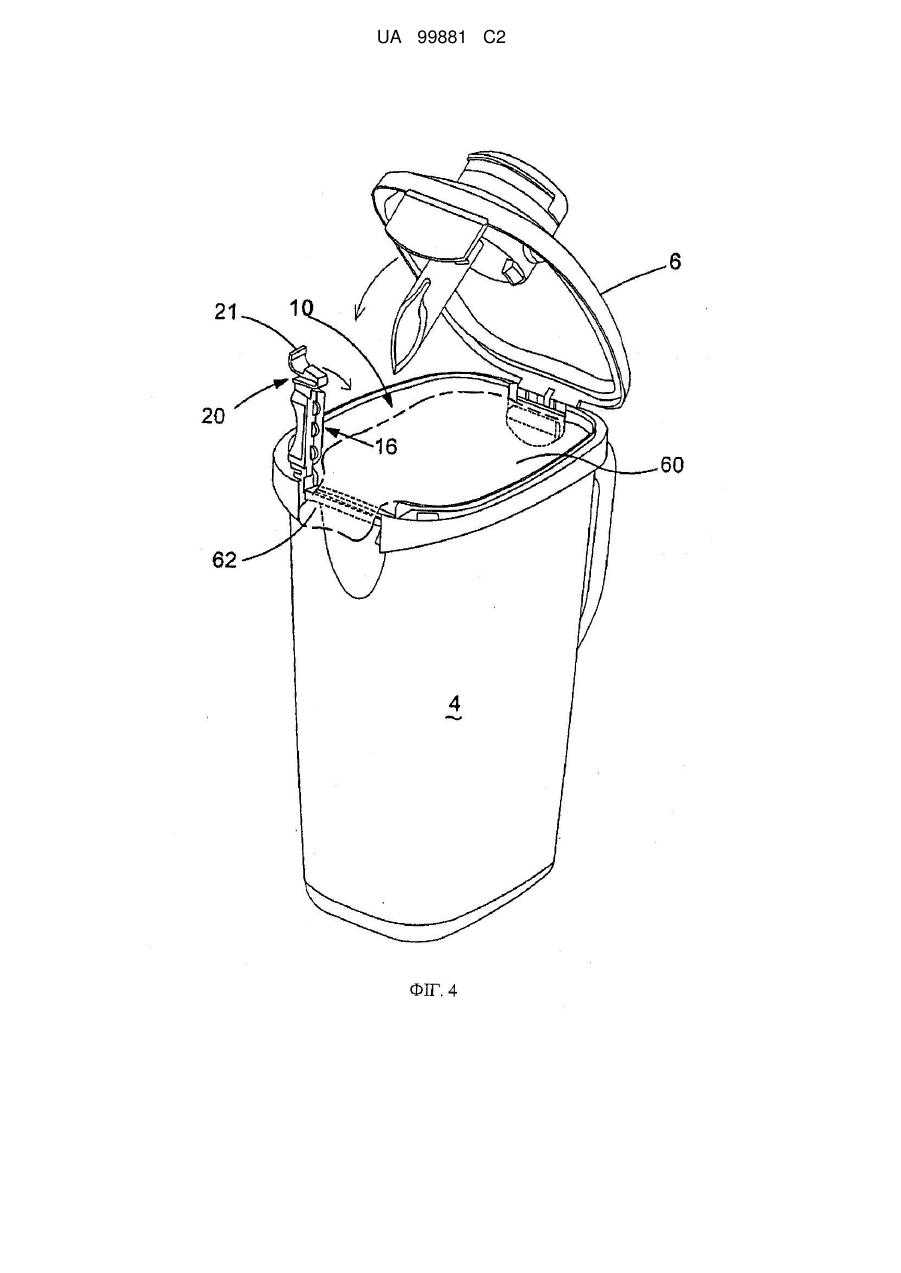

Реферат: Заявлений контейнер для розливу рідини з еластичного пакета містить корпус, що має отвір для приймання пакета і виконаний з можливістю з'єднання з верхньою частиною пакета поблизу отвору; кришку для закривання отвору і проколювальний елемент, що сполучається з отвором для розливу рідини. Проколювальний елемент виконаний рухомим з можливістю введення в отвір для проколювання пакета поблизу верхньої частини пакета. Пакет може бути зафіксований на корпусі перед закриванням отвору кришкою. Заявлений спосіб розливу рідини з еластичного пакета містить етапи, на яких поміщають пакет через отвір у корпус жорсткого контейнера; прикріплюють верхню частину пакета до корпусу, так щоб частина утримувалася над рештою частини пакета; закривають отвір кришкою і проколюють верхню частину пакета прополювальним елементом, що сполучається з отвором для розливу рідини. Верхню частину пакета кріплять до корпусу перед закриванням отвору кришкою. UA 99881 C2 (12) UA 99881 C2 UA 99881 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід належить до контейнера, зокрема до глека для використання при розливі рідин з еластичних мішків або пакетів. Рідини, такі як молоко, можна транспортувати і продавати споживачам у разових еластичних пакетах. Такі пакети мають перевагу, яка полягає в тому, що в них використовується істотно менше пластмаси, ніж у жорстких контейнерах з пластика, широко використовуваних з цією метою. Однак, розливати рідину безпосередньо з еластичних пакетів важко. Тому, переливати рідину з пакета бажано, відрізавши кут пакета і виливши рідину з пакета, наприклад, у жорсткий контейнер багаторазового застосування або у глек. Це може бути важко зробити, не розплескавши рідину. З іншого боку, пакет можна помістити в глек, і відрізати кут пакета, так щоб глек допомагав утримувати пакет, коли здійснюється розлив рідини з останнього. Проте, це також викликає проблеми розпліскування рідини з пакета, який у глеку лежить "вільно", та й струмінь з пакета буде кожного разу різним залежно від того, наскільки точно відрізаний куточок. Крім того, пакет після відрізання кута не можна буде знову закрити, що може призводити до псування продукту, що знаходиться усередині пакета. Були запропоновані різні контейнери багаторазового застосування для розміщення еластичних пакетів, створення отвору в пакеті і розливу рідини через такий отвір. Деякі такі конструкції включають різак для створення отвору, при цьому в таких конструкціях пакет зазвичай підтискається в контейнері униз, щоб під час розрізання утримувати пакет в контейнері достатньо щільно. Проблема таких конструкцій полягає в тому, що вміст пакета перебуває під деяким тиском, і під час розрізання рідина може бути викинута струменем. У заявці Великобританії 0715660.7, що знаходиться на розгляді, розкрито контейнер, в якому здійснюється затискання протилежних кутів пакета між корпусом і кришкою, так щоб утримувати верх пакета у туго натягненому стані. Потім у пакет може бути введений проколювальний елемент. Хоча така конструкція діє добре, споживачеві важко утримувати обидва кути пакета на краях корпусу, і одночасно закривати кришку, щоб затиснути пакет. Згідно з винаходом пропонується контейнер для розливу рідини з еластичного пакета, що містить корпус з отвором для приймання пакета, виконаний з можливістю з'єднання з верхньою частиною пакета поблизу зазначеного отвору з метою кріплення пакета до корпусу; кришку для зазначеного отвору; і проколювальний елемент, що сполучається з отвором для розливу рідини, причому проколювальний елемент виконаний рухомим з можливістю введення в контейнер для проколювання пакета поблизу зазначеної верхньої частини пакета. Таким чином, перед закриванням кришки пакет може бути зафіксований на корпусі, що спрощує для споживача завдання правильного закріплення пакета. Краще, щоб проколювальний елемент був сполучений з кришкою, наприклад, змонтований на кришці. Таким чином, проколювальний елемент може бути введений у контейнер при закриванні кришки, що виключає необхідність окремої операції заштовхування проколювального елемента в пакет. Зручно, щоб отвором була відкрита верхня частина корпусу. Краще, щоб корпус був виконаний з можливістю з'єднання з пакетом за допомогою затискача для утримання фрагмента верхньої частини пакета, наприклад, кута пакета. Затискач зручно улаштувати на борту зазначеного отвору або поблизу борта. Додатково, кришка може бути прикріплена до корпусу за допомогою шарніра, при цьому корпус і кришка можуть містити елементи зачеплення, що взаємодіють один з одним, призначені для кріплення кришки до корпусу, які можна передбачити, наприклад, навпроти шарніра. Таким чином, пакет може бути поміщений у корпус, після чого один кут на верхній стороні пакета можна натягнути на борт і затиснути у зазначеному положенні. Потім поверх пакета можна закрити кришку і зчепити її з корпусом. Затискач може містити спряжені профільовані поверхні для збільшення тертя між затискачем і пакетом. Таким чином можна зменшити ризик витягування пакета з затискача, коли проколювальний елемент пробиває пакет. Проколювальний елемент може бути встановлений поблизу краю кришки, причому проколювальний елемент зручно встановити поблизу того краю, який знаходиться поряд із затискачем і навпроти шарніра, коли кришка зчеплена з корпусом. Зручно, щоб проколювальним елементом був скошений кінець носка, наприклад, трубчастої форми, при цьому протилежний кінець трубки може бути відкритим і утворювати отвір для розливу рідини. На носку можуть бути сформовані ущільнювальні елементи, наприклад, кільцеві гребені для поліпшення ущільнення отвору, утвореного в пакеті проколювальним елементом. Скіс може проходити від проколювального вістря, ближчого до шарніра, вгору до протилежної сторони, ближчої до краю затискача контейнера. Таким чином, коли 1 UA 99881 C2 5 10 15 20 25 30 35 40 45 50 55 60 проколювальне вістря пробиває пакет, рух кришки при її закриванні намагається відтягнути пакет від затискача, і розтягнути отвір навколо носка. Носок може бути встановлений у корпусі, який вставляється у заглибину в кришці. Відкритий кінець носка може бути оснащений рухомим закупорювальним елементом, наприклад, шарнірно встановленою кришкою для захисту носка, коли той не використовується, і для герметизації вмісту пакета. Корпус носка може бути знімним чином встановлений в отворі кришки або заглибині в кришці, так щоб носок можна було знімати для очищення, або, в іншому варіанті, можна передбачити можливість проштовхування корпусу носка крізь отвір після закриття кришки з метою проколювання пакета. Винахід також пропонує спосіб розливу рідини з еластичного пакета, що містить етапи поміщення пакета через отвір у корпус жорсткого контейнера; кріплення верхньої частини пакета до корпусу, так щоб зазначена частина утримувалася над рештою частини пакета; закривання отвору кришкою; і проколювання верхньої частини пакета проколювальним елементом, що сполучається з отвором для розливу рідини. Варіанти виконання даного винаходу будуть докладніше описані нижче з посиланнями на креслення, що додаються, на яких: фіг. 1 у перспективній проекції зображає контейнер, що відповідає одному варіанту здійснення даного винаходу, фіг. 2 і 3, відповідно, у перспективній проекції і в розрізі в бічній проекції зображають контейнер фіг. 1 з відкритою кришкою, фіг. 4 і 5, відповідно, у перспективній проекції зображають контейнер фіг. 1 зі вставленим пакетом, фіг. 6 і 7 в розрізі зображають контейнер фіг. 1 зі вставленим пакетом і закритою кришкою. На фіг. 1 зображений контейнер 2 для розливу рідин, виконаний у вигляді глека, у якого є корпус 4, кришка 6 і рукоятка 5. Як можна бачити з фіг. 2, конструкція кришки 6 дозволяє закривати загалом прямокутний отвір 10 у верхній частині корпусу 4 контейнера. На своїй першій стороні 9, кришка 6 сполучена з відповідною першою стороною 5 отвору 10 корпусу 4 за допомогою шарніра 8. На протилежній, другій стороні 11 кришка оснащена виступаючим униз язичком 24, у якого є гребінь 26. Гребінь 26 виконаний з можливістю зачеплення за пару відповідних виступів 28, які виступають на корпусі 4 униз з протилежних сторін заглибини 27 борта 29 відповідної, другої сторони 7 отвору 10. Язичок 24 має пружність і може защіпуватися на корпусі, утримуючи на ньому кришку. Також, на другій стороні 7 отвору 10 корпус оснащений затискачем у вигляді рельєфної фіксуючої поверхні 12 і рухомого затискного елемента 14. Фіксуюча поверхня 12 злегка опущена униз по відношенню до борта 29. Затискний елемент 14 має відповідну, рельєфну нижню поверхню 16, і прикріплений одним кінцем до борта 29 за допомогою шарніра 18. Рельєфні поверхні, в даному випадку, містять отвори 30 на фіксуючій поверхні 12 і відповідні виступи 32 на затискному елементі 14. На протилежному кінці затискний елемент 14 оснащений фіксуючим важелем 20, який повинен входити в отвір 22, розташований поряд з відповідним кінцем фіксуючої поверхні 12. Важіль 20 виконаний пружним з можливістю защіпання в отворі 22, і оснащений скобою 21 для звільнення зазначеної защіпки. Згідно з фіг. 3, кришка включає профільовану заглибину 34 з отвором 36, у який вставлений проколювальний елемент у вигляді трубчастого носка 38. Перший кінець носка 38 скошений, і утворює проколювальне вістря 40. Заглибина 34 близько примикає до другої сторони 11 кришки. Корпус 46 носка утримується в заглибині 34 пружними ніжками 54, які проходять через отвори 56 в кришці заглибини 34 і защіпуються на своїх місцях. Корпус 46 орієнтований так, що носок 38 розташований близько до краю заглибини 34, і, коли кришка закрита, носок точно орієнтований по відношенню до частини пакета, яка утримується вищезгаданим затискачем. Скіс носка 38 направлений від краю, від зовнішньої сторони 39 у напрямі проколювального вістря 40 на протилежній, внутрішній стороні носка 38. Другий кінець трубки носка 38 утворює наливний отвір 44 усередині корпусу 46, загалом, круглої форми і більшого розміру, у якого є відкидна кришка 48. Кришка 48 може містити фланець 50, який використовується для її відкривання, і ущільнення 52 носка, яке, коли кришку закривають, сідає в отвір 44 і герметизує вміст пакета. Рукоятка 5 встановлена на корпусі 4 під шарніром 8, і виконана з можливістю знімання. У даному прикладі, рукоятка 5 має ділянку 64 хвата, і рівну ділянку 66, яка стає врівень з корпусом. Рукоятка 5 містить виступаючі вгору язички 68, 70, 72 у верхній і нижній частині ділянки 64 хвата, а також у нижній частині ділянки 66, яка стає врівень з корпусом. Кожен з язичків 68, 70, 72 виконаний такої форми, що щільно входить у відповідну вузьку порожнину 74, 76, 78, сформовану на стороні 80 корпусу, під шарніром 8. Таким чином, 2 UA 99881 C2 5 10 15 20 25 споживач має можливість засувати рукоятку вгору, щоб посадити її в корпус, при цьому вага контейнера буде утримувати рукоятку на місці. Як показано на фіг. 4 і 5, еластичний мішок або пакет 60 поміщають в корпус 4 контейнера через отвір 10. Споживач захоплює верхній кут (вушко) 62 пакета, і розтягує його над фіксуючою поверхнею 12. У цьому положенні затискний елемент 14 опускають, як показано стрілкою на фіг.4, поки нижня поверхня 16 не зійдеться з фіксуючою поверхнею 12, і заштовхують фіксуючий важіль 20 в отвір 22, де він защіпується. За рахунок цього кут пакета надійно утримується в положенні між спряженими профільованими поверхнями 12, 16, як показано на фіг. 5. Як показано на фіг. 6 і 7, кут 62 пакета 60 затиснутий між профільованими поверхнями, і зафіксований за рахунок тертя. Потім можна закрити кришку 6, як показано стрілкою на фіг. 6, так щоб вістря 40 на внутрішній стороні носка 38 прокололо пакет 60, і утворився отвір безпосередньо поряд з кутом 62. У міру того як відбувається закривання кришки 6, внутрішня сторона носка 38 тягне пакет убік від затискача, туго натягуючи його. Профільовані поверхні чинять опір відтягуванню пакета від затискача, коли здійснюється натиснення на проколювальний трубчастий носок 38. Отвір, який таким чином утворюється в пакеті 60, розтягується навколо носка 38, даючи можливість пройти у пакет зовнішній стороні 39 носка 38, і щільно прилягає до носка. Потім вміст пакета можна виливати через наливний отвір 44. Коли кришка закрита, гребені 26 язичка зачіпляються за виступи 28 для фіксації кришки 6 на корпусі 4. Видно, що оскільки носок знаходиться близько до другої сторони 82 корпусу, протилежній рукоятці 5, є можливість зливати вміст пакета 60 через носок 38 до самого кінця. Коли пакет буде спорожнений, язичок 24 звільняють, відтягуючи його від корпусу, щоб зняти гребінь 26 з виступів 28. Потім кришку можна відкрити, при цьому носок 38 буде витягнутий з пакета. Натиснувши на скобу 21 фіксуючого важеля 20, можна звільнити важіль з отвору 22 в корпусі і звільнити затискач. Потім можна підняти затискний елемент 14, і витягнути і утилізувати пакет. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Контейнер для розливу рідини з еластичного пакета, що містить корпус, що має отвір для приймання пакета і виконаний з можливістю з'єднання з верхньою частиною пакета поблизу отвору; кришку для закривання отвору; і проколювальний елемент, що сполучається з отвором для розливу рідини, причому проколювальний елемент виконаний рухомим з можливістю введення в отвір для проколювання пакета поблизу верхньої частини пакета, при цьому пакет може бути зафіксований на корпусі перед закриванням отвору кришкою. 2. Контейнер за п. 1, який відрізняється тим, що проколювальний елемент сполучений з кришкою. 3. Контейнер за п. 1 або 2, який відрізняється тим, що отвором є відкрита верхня частина корпусу. 4. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що корпус виконаний з можливістю сполучення з верхньою частиною пакета за допомогою затискача для утримування фрагмента зазначеної верхньої частини. 5. Контейнер за п. 4, який відрізняється тим, що затискач улаштований на борту отвору або поблизу борта. 6. Контейнер за п. 4 або 5, який відрізняється тим, що затискач містить спряжені профільовані поверхні для утримування пакета за рахунок тертя. 7. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що кришка прикріплена до корпусу за допомогою шарніра. 8. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що корпус і кришка містять елементи зачеплення, що взаємодіють один з одним, призначені для кріплення кришки до корпусу. 9. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що проколювальний елемент встановлений у місці, близькому до краю кришки. 10. Контейнер за п. 9, який відрізняється тим, що край, що примикає до проколювального елемента, знаходиться по суті навпроти шарніра. 11. Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що проколювальним елементом є скошений кінець носка, протилежний кінець якого утворює отвір для розливу рідини. 3 UA 99881 C2 5 10 12. Контейнер за п. 11, який відрізняється тим, що скошений кінець проходить від зовнішньої сторони носка, ближчої до краю кришки, униз у напрямі проколювального вістря на протилежній, внутрішній стороні носка, ближчій до шарніра. 13. Контейнер за п. 11 або 12, який відрізняється тим, що носок встановлений у знімному корпусі, виконаному з можливістю вставляння у заглибину в кришці. 14. Контейнер за будь-яким з пп. 11-13, який відрізняється тим, що отвір носка оснащений рухомим закупорювальним елементом. 15. Спосіб розливу рідини з еластичного пакета, що містить етапи, на яких поміщають пакет через отвір у корпус жорсткого контейнера; прикріплюють верхню частину пакета до корпусу, так щоб частина утримувалася над рештою частини пакета; закривають отвір кришкою і проколюють верхню частину пакета проколювальним елементом, що сполучається з отвором для розливу рідини, при цьому верхню частину пакета кріплять до корпусу перед закриванням отвору кришкою. 4 UA 99881 C2 5 UA 99881 C2 6 UA 99881 C2 7 UA 99881 C2 8 UA 99881 C2 9 UA 99881 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
