Зливний пристрій

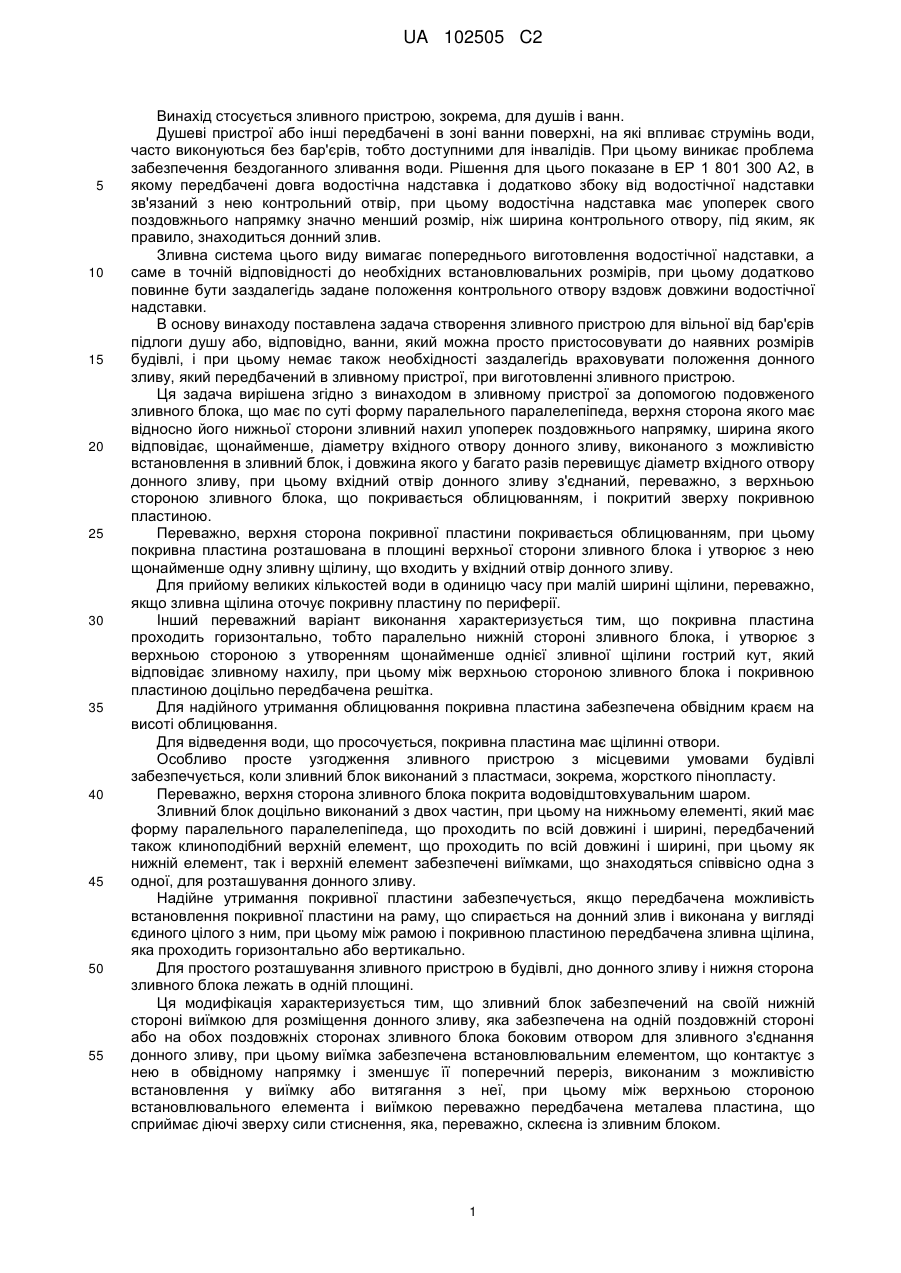

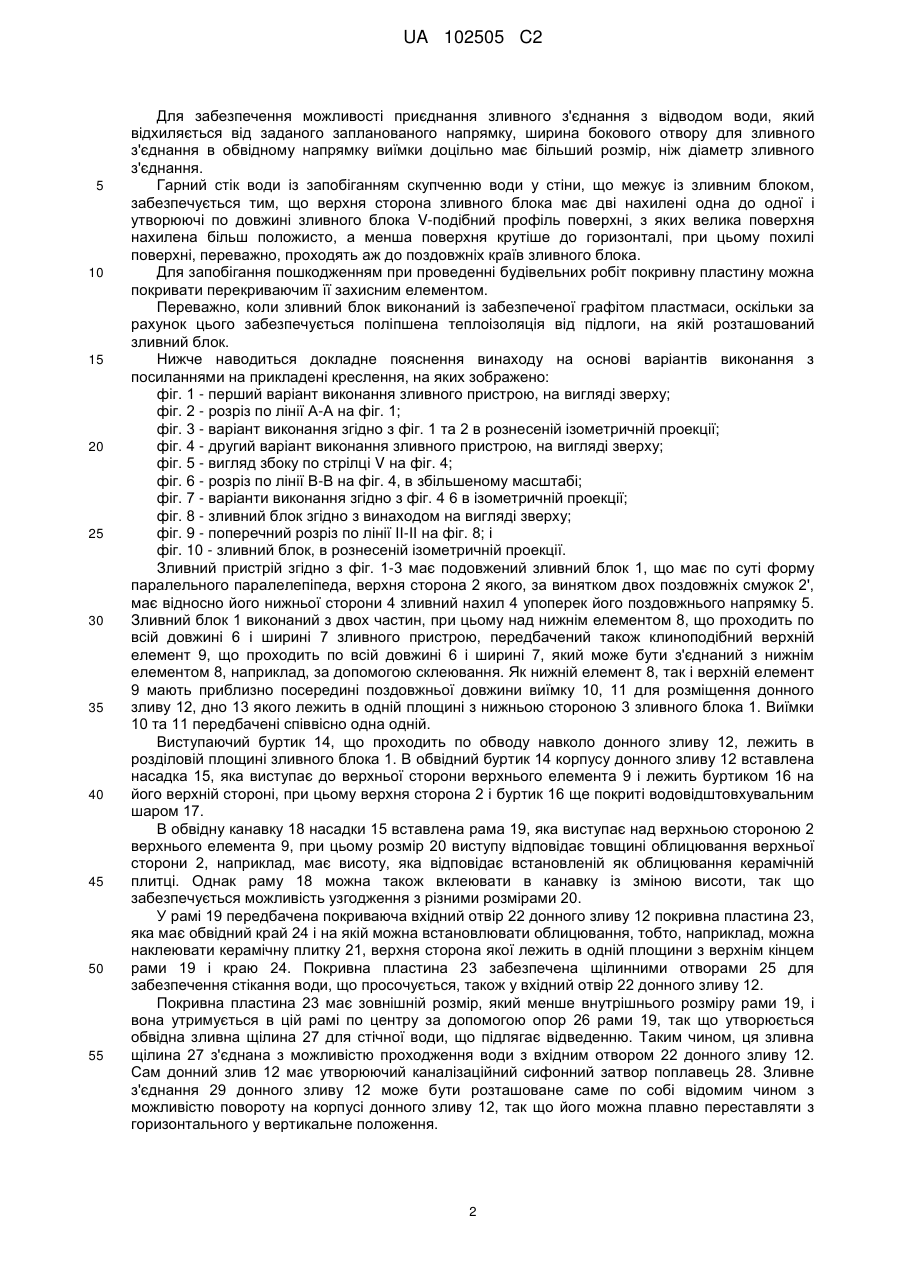

Реферат: Зливний пристрій, зокрема, для душів і ванн, для простого встановлення характеризується тим, що передбачений подовжений зливний блок, який має по суті форму паралельного паралелепіпеда, верхня сторона якого має відносно його нижньої сторони зливний нахил упоперек його поздовжнього напрямку, ширина якого відповідає щонайменше діаметру вхідного отвору донного зливу, виконаного з можливістю встановлення в зливний блок, і довжина якого у багато разів перевищує діаметр вхідного отвору донного зливу, при цьому вхідний отвір донного зливу з'єднаний переважно з верхньою стороною зливного блока, яка покривається облицюванням, і покритий зверху покривною пластиною. UA 102505 C2 (12) UA 102505 C2 UA 102505 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується зливного пристрою, зокрема, для душів і ванн. Душеві пристрої або інші передбачені в зоні ванни поверхні, на які впливає струмінь води, часто виконуються без бар'єрів, тобто доступними для інвалідів. При цьому виникає проблема забезпечення бездоганного зливання води. Рішення для цього показане в ЕР 1 801 300 А2, в якому передбачені довга водостічна надставка і додатково збоку від водостічної надставки зв'язаний з нею контрольний отвір, при цьому водостічна надставка має упоперек свого поздовжнього напрямку значно менший розмір, ніж ширина контрольного отвору, під яким, як правило, знаходиться донний злив. Зливна система цього виду вимагає попереднього виготовлення водостічної надставки, а саме в точній відповідності до необхідних встановлювальних розмірів, при цьому додатково повинне бути заздалегідь задане положення контрольного отвору вздовж довжини водостічної надставки. В основу винаходу поставлена задача створення зливного пристрою для вільної від бар'єрів підлоги душу або, відповідно, ванни, який можна просто пристосовувати до наявних розмірів будівлі, і при цьому немає також необхідності заздалегідь враховувати положення донного зливу, який передбачений в зливному пристрої, при виготовленні зливного пристрою. Ця задача вирішена згідно з винаходом в зливному пристрої за допомогою подовженого зливного блока, що має по суті форму паралельного паралелепіпеда, верхня сторона якого має відносно його нижньої сторони зливний нахил упоперек поздовжнього напрямку, ширина якого відповідає, щонайменше, діаметру вхідного отвору донного зливу, виконаного з можливістю встановлення в зливний блок, і довжина якого у багато разів перевищує діаметр вхідного отвору донного зливу, при цьому вхідний отвір донного зливу з'єднаний, переважно, з верхньою стороною зливного блока, що покривається облицюванням, і покритий зверху покривною пластиною. Переважно, верхня сторона покривної пластини покривається облицюванням, при цьому покривна пластина розташована в площині верхньої сторони зливного блока і утворює з нею щонайменше одну зливну щілину, що входить у вхідний отвір донного зливу. Для прийому великих кількостей води в одиницю часу при малій ширині щілини, переважно, якщо зливна щілина оточує покривну пластину по периферії. Інший переважний варіант виконання характеризується тим, що покривна пластина проходить горизонтально, тобто паралельно нижній стороні зливного блока, і утворює з верхньою стороною з утворенням щонайменше однієї зливної щілини гострий кут, який відповідає зливному нахилу, при цьому між верхньою стороною зливного блока і покривною пластиною доцільно передбачена решітка. Для надійного утримання облицювання покривна пластина забезпечена обвідним краєм на висоті облицювання. Для відведення води, що просочується, покривна пластина має щілинні отвори. Особливо просте узгодження зливного пристрою з місцевими умовами будівлі забезпечується, коли зливний блок виконаний з пластмаси, зокрема, жорсткого пінопласту. Переважно, верхня сторона зливного блока покрита водовідштовхувальним шаром. Зливний блок доцільно виконаний з двох частин, при цьому на нижньому елементі, який має форму паралельного паралелепіпеда, що проходить по всій довжині і ширині, передбачений також клиноподібний верхній елемент, що проходить по всій довжині і ширині, при цьому як нижній елемент, так і верхній елемент забезпечені виїмками, що знаходяться співвісно одна з одної, для розташування донного зливу. Надійне утримання покривної пластини забезпечується, якщо передбачена можливість встановлення покривної пластини на раму, що спирається на донний злив і виконана у вигляді єдиного цілого з ним, при цьому між рамою і покривною пластиною передбачена зливна щілина, яка проходить горизонтально або вертикально. Для простого розташування зливного пристрою в будівлі, дно донного зливу і нижня сторона зливного блока лежать в одній площині. Ця модифікація характеризується тим, що зливний блок забезпечений на своїй нижній стороні виїмкою для розміщення донного зливу, яка забезпечена на одній поздовжній стороні або на обох поздовжніх сторонах зливного блока боковим отвором для зливного з'єднання донного зливу, при цьому виїмка забезпечена встановлювальним елементом, що контактує з нею в обвідному напрямку і зменшує її поперечний переріз, виконаним з можливістю встановлення у виїмку або витягання з неї, при цьому між верхньою стороною встановлювального елемента і виїмкою переважно передбачена металева пластина, що сприймає діючі зверху сили стиснення, яка, переважно, склеєна із зливним блоком. 1 UA 102505 C2 5 10 15 20 25 30 35 40 45 50 55 Для забезпечення можливості приєднання зливного з'єднання з відводом води, який відхиляється від заданого запланованого напрямку, ширина бокового отвору для зливного з'єднання в обвідному напрямку виїмки доцільно має більший розмір, ніж діаметр зливного з'єднання. Гарний стік води із запобіганням скупченню води у стіни, що межує із зливним блоком, забезпечується тим, що верхня сторона зливного блока має дві нахилені одна до одної і утворюючі по довжині зливного блока V-подібний профіль поверхні, з яких велика поверхня нахилена більш положисто, а менша поверхня крутіше до горизонталі, при цьому похилі поверхні, переважно, проходять аж до поздовжніх країв зливного блока. Для запобігання пошкодженням при проведенні будівельних робіт покривну пластину можна покривати перекриваючим її захисним елементом. Переважно, коли зливний блок виконаний із забезпеченої графітом пластмаси, оскільки за рахунок цього забезпечується поліпшена теплоізоляція від підлоги, на якій розташований зливний блок. Нижче наводиться докладне пояснення винаходу на основі варіантів виконання з посиланнями на прикладені креслення, на яких зображено: фіг. 1 - перший варіант виконання зливного пристрою, на вигляді зверху; фіг. 2 - розріз по лінії А-А на фіг. 1; фіг. 3 - варіант виконання згідно з фіг. 1 та 2 в рознесеній ізометричній проекції; фіг. 4 - другий варіант виконання зливного пристрою, на вигляді зверху; фіг. 5 - вигляд збоку по стрілці V на фіг. 4; фіг. 6 - розріз по лінії В-В на фіг. 4, в збільшеному масштабі; фіг. 7 - варіанти виконання згідно з фіг. 4 6 в ізометричній проекції; фіг. 8 - зливний блок згідно з винаходом на вигляді зверху; фіг. 9 - поперечний розріз по лінії ІІ-ІІ на фіг. 8; і фіг. 10 - зливний блок, в рознесеній ізометричній проекції. Зливний пристрій згідно з фіг. 1-3 має подовжений зливний блок 1, що має по суті форму паралельного паралелепіпеда, верхня сторона 2 якого, за винятком двох поздовжніх смужок 2', має відносно його нижньої сторони 4 зливний нахил 4 упоперек його поздовжнього напрямку 5. Зливний блок 1 виконаний з двох частин, при цьому над нижнім елементом 8, що проходить по всій довжині 6 і ширині 7 зливного пристрою, передбачений також клиноподібний верхній елемент 9, що проходить по всій довжині 6 і ширині 7, який може бути з'єднаний з нижнім елементом 8, наприклад, за допомогою склеювання. Як нижній елемент 8, так і верхній елемент 9 мають приблизно посередині поздовжньої довжини виїмку 10, 11 для розміщення донного зливу 12, дно 13 якого лежить в одній площині з нижньою стороною 3 зливного блока 1. Виїмки 10 та 11 передбачені співвісно одна одній. Виступаючий буртик 14, що проходить по обводу навколо донного зливу 12, лежить в розділовій площині зливного блока 1. В обвідний буртик 14 корпусу донного зливу 12 вставлена насадка 15, яка виступає до верхньої сторони верхнього елемента 9 і лежить буртиком 16 на його верхній стороні, при цьому верхня сторона 2 і буртик 16 ще покриті водовідштовхувальним шаром 17. В обвідну канавку 18 насадки 15 вставлена рама 19, яка виступає над верхньою стороною 2 верхнього елемента 9, при цьому розмір 20 виступу відповідає товщині облицювання верхньої сторони 2, наприклад, має висоту, яка відповідає встановленій як облицювання керамічній плитці. Однак раму 18 можна також вклеювати в канавку із зміною висоти, так що забезпечується можливість узгодження з різними розмірами 20. У рамі 19 передбачена покриваюча вхідний отвір 22 донного зливу 12 покривна пластина 23, яка має обвідний край 24 і на якій можна встановлювати облицювання, тобто, наприклад, можна наклеювати керамічну плитку 21, верхня сторона якої лежить в одній площини з верхнім кінцем рами 19 і краю 24. Покривна пластина 23 забезпечена щілинними отворами 25 для забезпечення стікання води, що просочується, також у вхідний отвір 22 донного зливу 12. Покривна пластина 23 має зовнішній розмір, який менше внутрішнього розміру рами 19, і вона утримується в цій рамі по центру за допомогою опор 26 рами 19, так що утворюється обвідна зливна щілина 27 для стічної води, що підлягає відведенню. Таким чином, ця зливна щілина 27 з'єднана з можливістю проходження води з вхідним отвором 22 донного зливу 12. Сам донний злив 12 має утворюючий каналізаційний сифонний затвор поплавець 28. Зливне з'єднання 29 донного зливу 12 може бути розташоване саме по собі відомим чином з можливістю повороту на корпусі донного зливу 12, так що його можна плавно переставляти з горизонтального у вертикальне положення. 2 UA 102505 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано, зокрема, на фіг. 3, вставку 30 донного зливу 12, яка має каналізаційний сифонний затвор, можна витягувати з її корпусу вгору через раму 19 після підйому покривної пластини 23, так що забезпечується можливість простого чищення і контролю донного зливу 12. Відведення стічних вод, наприклад, душа 3, відбувається по похилій верхній стороні 2 зливного блока 1, при цьому може бути додатково передбачений похил в поздовжньому напрямку 5 до донного зливу 12. Зливний пристрій доцільно вбудовують на стороні стіни в душовій зоні, а саме, верхньою поздовжньою смужкою, що проходить приблизно горизонтально на одному рівні з підлогою душу, що можливо також в рядних душових установках, за рахунок чого підлога душу стає доступною для інвалідів. Зливний блок 1 виконаний, переважно, з пластмаси, зокрема, з твердого пінопласту, і його можна просто підганяти до необхідної ширини душу за допомогою відрізання на потрібну довжину. Крім того, можливо, коли стічний канал знаходиться в підлозі будівлі в іншому місці, ніж донний злив 12 зливного пристрою, узгоджувати зливний блок 1 з положенням стічного каналу за допомогою відрізання на потрібну довжину, при цьому відділену частину зливного блока 1 можна встановлювати або, відповідно, приклеювати на іншій стороні зливного блока 1. Переважно, місце склеювання закривають непроникно для води на верхній стороні 2, 2' зливного блока 1. Покривна пластина 23, яка в показаному прикладі виконання виконана у вигляді рами з керамічної плитки, може бути виконана також у вигляді вхідної решітки, наприклад, з нержавіючої сталі, пластмаси або хромованої пластмаси. Згідно з другим, показаним на фіг. 4-7 варіантом виконання, покривна пластина 23 у встановленому стані зливного пристрою проходить не в напрямку похилої верхньої сторони 2 зливного блока 1, а горизонтально, тобто паралельно нижній стороні 3 зливного блока 1, при цьому між покривною пластиною 23 і верхньою стороною 2 зливного блока 1 утворена вертикальна зливна щілина 27, яка забезпечена решіткою 31, яка вставлена в раму 19. Згідно з цим варіантом виконання, насадка 15 виконана у вигляді єдиного цілого з донним зливом 12, а саме, з її корпусом. У випадку виконання зливного блока 1 з нержавіючої сталі він виконується у вигляді порожнистого профілю. Для досягнення надійної герметизації від вологи, верхня поверхня 2, 2' зливного блока 1 підготовлена для розміщення багатошарового ущільнення. Зливний пристрій, згідно з фіг. 8-10, має подовжений зливний блок 1, що має по суті форму паралельного паралелепіпеда, верхня сторона 2 якого утворена протилежно його плоскій нижній стороні 3 двома похило розташованими одна до одної поверхнями 2", 2'", які в поперечному перерізі утворюють плоске V і проходять аж до поздовжніх країв 42 зливного блока 1. Ці поверхні 2", 2'" проходять по всій довжині зливного блока 1. Одна поверхня (2'") нахилена більш плоско, а інша поверхня (2") нахилена більш круто відносно горизонталі або, відповідно, відносно нижньої сторони 3. Зливний блок 1 виконаний з однієї частини. Приблизно в середині поздовжньої довжини передбачена виїмка 10 для розміщення донного зливу 12, дно якого лежить приблизно в одній площині з нижньою стороною 3 зливного блока 1 або трохи вище. Виїмка 10 входить із зменшеним поперечним перерізом в більш положисто нахилену поверхню 2'". Донний злив 12 має обвідний буртик 14. В обвідний буртик 14 корпуса донного зливу 12 вставлена насадка 15, яка виступає аж до верхньої сторони 2, а саме, до поверхні 2''' зливного блока 1, і лежить буртиком 16 на поверхні 2' та 2'", при цьому вся верхня сторона 2 і буртик 16 ще покриті водовідштовхувальним шаром 17. В обвідну канавку 18 насадки 15 вставлена рама 19, яка виступає над верхньою стороною 2 зливного блока 1, при цьому розмір 20 виступу відповідає товщині облицювання 21 верхньої сторони 2, наприклад, має висоту, яка відповідає товщині нанесеної як облицювання керамічної плитки. Однак раму 19 можна вклеювати в канавку 18 з різною висотою, так що можливе узгодження з різними розмірами 20. У рамі 19 передбачена покриваюча вхідний отвір 22 донного зливу 12 покривна пластина 23, яка має обвідний край 24 і на якій можна встановлювати облицювання, тобто, наприклад, можна також приклеювати керамічну плитку 21, верхня сторона якої лежить в одній площині з верхнім кінцем рами 19 і краю 24. Покривна пластина 23 забезпечена щілинними отворами 25 для забезпечення стоку води також у вхідний отвір 22 донного зливу 12. Покривна пластина 23 має зовнішній розмір, який менше внутрішнього розміру рами 19, і вона утримується в цій рамі по центру за допомогою опор 26 рами 19, так що утворюється обвідна зливна щілина 27 для стічної води, що підлягає відведенню. Таким чином, ця зливна 3 UA 102505 C2 5 10 15 20 25 30 35 40 45 50 55 60 щілина 27 з'єднана з можливістю проходження води з вхідним отвором 22 донного зливу 12. Сам донний злив 12 має утворюючий каналізаційний сифонний затвор поплавець 28. Зливне з'єднання 29 донного зливу 12 може бути розташоване саме по собі відомим чином з можливістю повороту на корпусі донного зливу 12, так що його можна плавно переставляти з горизонтального у вертикальне положення. Виїмка 10 проходить від нижньої сторони 3 зливного блока вгору, а саме, до трохи вище половини товщини 32 зливного блока 1, переважно, до висоти обвідного буртика 14 донного зливу 12. Звідти виїмка 10 проходить узгоджено з поперечним перерізом рами 19 аж до верхньої сторони 2, точніше до поверхні 2'" зливного блока 1. Крім того, виїмка 10 має бокові отвори 33 для зливного з'єднання 29 донного зливу 12, при цьому ці бокові отвори 33 в обвідному напрямку 34 виїмки 10 мають розміри, що перевищують діаметр 35 зливного з'єднання 29, так що донний злив 12 можна повертати навколо його вертикальної осі 36 для точної орієнтації зливного з'єднання 29 по осі водовідводу. Для сприйняття діючих зверху вниз сил стиснення у виїмці 10 на верхньому кінці її циліндричної частини передбачена підсилювальна пластина 37, переважно з металу або пластмаси, яка переважно склеєна із зливним блоком 1. Під цією металевою пластиною 37 вставлений встановлювальний елемент 38, при цьому цей встановлювальний елемент 38 знаходиться в контакті з виїмкою 10, тобто з циліндричною поверхнею виїмки 10 в обвідному напрямку, і його поперечний переріз зменшується до діаметра 39 нижньої частини донного зливу 12. Цей встановлювальний елемент 38 виконаний у вигляді не замкненого кругового кільця, а має також боковий отвір 40, через який виступає зливне з'єднання 29. Встановлювальний елемент 38 встановлений з можливістю повороту відносно зливного блока 1 у вертикальну вісь 36 донного зливу, так що зливне з'єднання 29, як вказувалося вище, можна орієнтувати співвісно з водовідводом. Можна бачити, що насадку 30 донного зливу 12, яка має каналізаційний сифонний затвор 28, можна витягувати з його корпусу вгору через раму 19 після підняття покривної пластини 23, так що забезпечується можливість простого чищення і контролю донного зливу 12. Відведення стічних вод, наприклад, душа 3, відбувається по похилих поверхнях 2", 2'" верхньої сторони 2 зливного блока 1, при цьому може бути додатково передбачений похил в поздовжньому напрямку 5 до донного зливу 12. Зливний пристрій доцільно вбудовують на стороні стіни в душовій зоні. Зливний блок 1, а також встановлювальний елемент 38 виконані, переважно, з пластмаси, зокрема, з твердого пінопласту, в який для кращої теплоізоляції доданий графіт. Зливний блок можна просто підганяти під необхідну ширину душу за допомогою відрізання на потрібну довжину. Крім того, можливо, коли стічний канал знаходиться в підлозі будівлі в іншому місці, ніж донний злив 12 зливного пристрою, узгоджувати зливний блок 1 з положенням стічного каналу за допомогою відрізання на потрібну довжину, при цьому відділену частину зливного блока 1 можна встановлювати або, відповідно, приклеювати на іншій стороні зливного блока 1. Переважно, місце склеювання закривають непроникно для води на верхній стороні 2, 2' зливного блока 1. Покривна пластина 23, яка в показаному прикладі виконання виконана у вигляді рами для керамічної плитки, може бути виконана також у вигляді вхідної решітки, наприклад, з нержавіючої сталі, пластмаси або хромованої пластмаси. Для запобігання пошкодженню донного зливу 12 на етапі здійснення будівельних робіт і проникнення бруду або, відповідно, сторонніх тіл, покривну пластину 23 можна покривати перекриваючим її тимчасовим захистом 41, який захищає також зливну щілину 27. Посилальні позиції 1 - зливний блок 2, 2' - верхні сторони 2", 2'" поверхні 4 нижня сторона, зливний нахил 5 - поздовжній напрямок 6 - довжина зливного пристрою 7 - ширина зливного пристрою 8 - нижній елемент 9 - верхній елемент 10, 11 виїмка 12 - донний злив 13 - дно 14 - виступаючий буртик 15 - насадка 16 - буртик 4 UA 102505 C2 5 10 15 20 25 17 - водовідштовхувальний шар 18 - обвідна канавка 19 - рама 20 - розмір виступу 21 - керамічна плитка 22 - вхідний отвір 23 - покривна пластина 24 - обвідний край 25 - щілинний отвір 26 - опори 27 - обвідна зливна щілина 28 - поплавець 29 - зливне з'єднання 30 - вставка 31 - решітка 32 - товщина зливного блока 33 - бокові отвори 34 - напрямок виїмки 35 - діаметр зливного з'єднання 36 - вертикальна вісь 37 - підсилювальна пластина 38 - встановлювальний елемент 39 - діаметр нижньої частини донного зливу 40 - боковий отвір 41 - тимчасовий захист 42 - поздовжні краї. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Зливний пристрій, зокрема, для душів і ванн, який відрізняється тим, що в ньому передбачений подовжений зливний блок (1), що має по суті форму прямокутного паралелепіпеда, верхня сторона (2) якого має відносно його нижньої сторони (3) зливний нахил (4) упоперек його поздовжнього напрямку, ширина (7) якого відповідає щонайменше діаметру вхідного отвору (22) донного зливу (12), виконаного з можливістю встановлення в зливний блок (1), і довжина (6) якого у багато разів перевищує діаметр вхідного отвору (22) донного зливу (12), при цьому вхідний отвір (22) донного зливу (12) з'єднаний по потоку з верхньою стороною зливного блоку (1), яка переважно покривається облицюванням (21), і покритий зверху покривною пластиною (23). 2. Зливний пристрій за п. 1, який відрізняється тим, що верхня сторона покривної пластини (23) покривається облицюванням (21). 3. Зливний пристрій за будь-яким з п. 1 або 2, який відрізняється тим, що покривна пластина (23) розташована в площині верхньої сторони (2) зливного блока (1) і утворює з нею щонайменше одну зливну щілину (27), що входить у вхідний отвір (22) донного зливу (12). 4. Зливний пристрій за п. 3, який відрізняється тим, що зливна щілина (27) оточує покривну пластину (23) по периферії. 5. Зливний пристрій за будь-яким з п. 1 або 2, який відрізняється тим, що покривна пластина (23) проходить горизонтально, тобто паралельно нижній стороні (3) зливного блока (1), і утворює з верхньою стороною (2) зливного блока (1) з утворенням щонайменше однієї зливної щілини (27) гострий кут, який відповідає зливному нахилу (4). 6. Зливний пристрій за п. 5, який відрізняється тим, що між верхньою стороною (2) зливного блока (1) і покривною пластиною (23) передбачена решітка (31). 7. Зливний пристрій за будь-яким з пп. 1-6, який відрізняється тим, що покривна пластина (23) забезпечена обвідним краєм (24) на висоті облицювання, такого як керамічна плитка (21). 8. Зливний пристрій за будь-яким з пп. 1-7, який відрізняється тим, що покривна пластина (23) забезпечена щілинними отворами (25) для відведення води, що просочується. 9. Зливний пристрій за будь-яким з пп. 1-8, який відрізняється тим, що зливний блок (1) виконаний з пластмаси, зокрема жорсткого пінопласту. 10. Зливний пристрій за будь-яким з пп. 1-9, який відрізняється тим, що верхня сторона (2, 2') зливного блока (1) покрита водовідштовхувальним шаром. 5 UA 102505 C2 5 10 15 20 25 30 35 11. Зливний пристрій за будь-яким з пп. 1-10, який відрізняється тим, що зливний блок (1) виконаний з двох частин, при цьому на нижньому елементі (8), що має форму прямокутного паралелепіпеда, який проходить по всій довжині (6) і ширині (7), передбачений також клиноподібний верхній елемент (9), що проходить по всій довжині (6) і ширині (7), при цьому як нижній елемент (8), так і верхній елемент (9) забезпечені узгодженими одна з одною виїмками (10, 11) для розташування донного зливу (12). 12. Зливний пристрій за будь-яким з пп. 1-11, який відрізняється тим, що в ньому передбачена можливість встановлення покривної пластини (23) на раму (19), що спирається на донний злив (12) і виконана у вигляді єдиного цілого з ним, при цьому між рамою (19) і покривною пластиною (23) передбачена зливна щілина (27), яка проходить горизонтально або вертикально. 13. Зливний пристрій за будь-яким з пп. 1-12, який відрізняється тим, що дно (13) донного зливу (12) і нижня сторона (3) зливного блока (1) лежать в одній площині. 14. Зливний пристрій за п. 1, який відрізняється тим, що зливний блок (1) забезпечений на своїй нижній стороні (3) виїмкою (10) для розміщення донного зливу (12), яка забезпечена на одній поздовжній стороні або на обох поздовжніх сторонах зливного блока (1) боковим отвором (33) для зливного з'єднання (29) донного зливу (1), при цьому виїмка (10) забезпечена встановлювальним елементом (38), що контактує з виїмкою (10) в обвідному напрямку (34) і зменшує її поперечний переріз, виконаним з можливістю встановлення у виїмку або витягання з неї. 15. Зливний пристрій за п. 14, який відрізняється тим, що між верхньою стороною встановлювального елемента (38) і виїмкою (10) передбачена підсилювальна пластина (37), що сприймає діючі зверху сили стиснення, яка, переважно, склеєна із зливним блоком (1). 16. Зливний пристрій за будь-яким з п. 14 або 15, який відрізняється тим, що ширина бокового отвору (33) для зливного з'єднання (29) в обвідному напрямку (34) виїмки (10) має більший розмір, ніж діаметр (35) зливного з'єднання (29). 17. Зливний пристрій за п. 1, який відрізняється тим, що верхня сторона зливного блока (1) має дві нахилені одна до одної і утворюючі по довжині зливного блока V-подібний профіль поверхні (2", 2'"), з яких велика поверхня (2'") нахилена більш положисто, а менша поверхня (2") крутіше до горизонталі. 18. Зливний пристрій за п. 17, який відрізняється тим, що похилі поверхні (2", 2'") проходять аж до поздовжніх країв (42) зливного блока (1). 19. Зливний пристрій за будь-яким з пп. 1-18, який відрізняється тим, що в ньому передбачена можливість покриття покривної плити (23) захисним елементом (41), що перекриває її і оточує її. 20. Зливний пристрій за будь-яким з пп. 1-19, який відрізняється тим, що зливний блок (1) виконаний із забезпеченої графітом пластмаси. 6 UA 102505 C2 7 UA 102505 C2 8 UA 102505 C2 9 UA 102505 C2 10 UA 102505 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
