Зливний пристрій контейнера вібраційного верстата
Номер патенту: 55457
Опубліковано: 10.12.2010
Автори: Калмиков Михайло Олександрович, Ясуник Світлана Миколаївна, Бурлакова Галина Юріївна, Лубенська Людмила Михайлівна
Формула / Реферат
Зливний пристрій контейнера вібраційного верстата, що містить у корпусі гнучку мембрану із прорізами, яка впирається у запірний клапан з насадкою, крізь гнучку мембрану проходить рідина у зливну лійку й стікає по штуцеру і гнучкому трубопроводу у відстійник, який відрізняється тим, що запірний клапан встановлено на гнучкій мембрані, що є підпружиненою, а корпус оснащений розділовими ґратами з вічками й соплом, встановленим у корпусі під кутом, відстань між внутрішньою площиною ґрат і насадкою запірного клапана вибрано із умови a<14 мм, зливний пристрій також містить додатковий запірний клапан, сполучений з його корпусом гнучким трубопроводом.
Текст

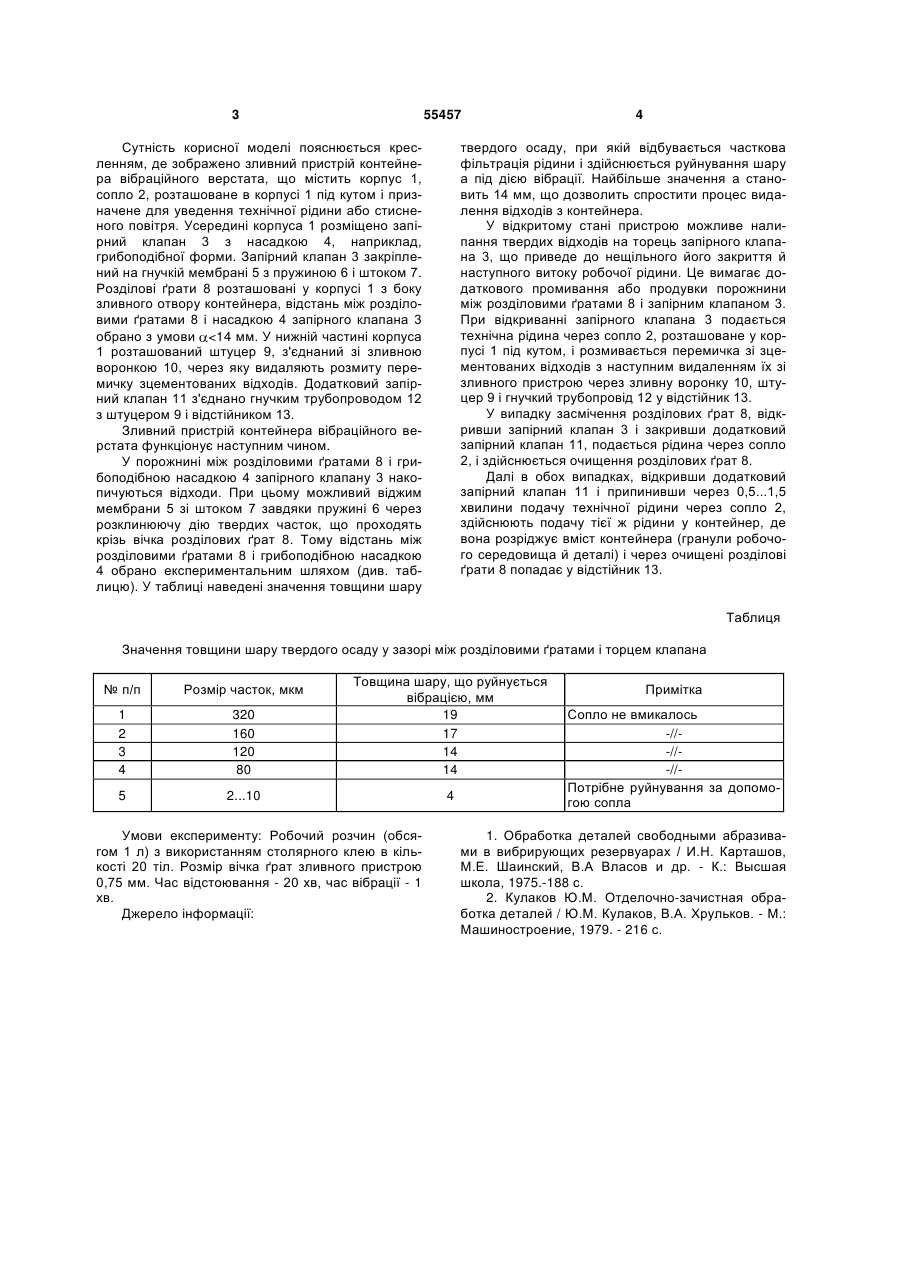

Зливний пристрій контейнера вібраційного верстата, що містить у корпусі гнучку мембрану із прорізами, яка впирається у запірний клапан з на 3 55457 Сутність корисної моделі пояснюється кресленням, де зображено зливний пристрій контейнера вібраційного верстата, що містить корпус 1, сопло 2, розташоване в корпусі 1 під кутом і призначене для уведення технічної рідини або стисненого повітря. Усередині корпуса 1 розміщено запірний клапан 3 з насадкою 4, наприклад, грибоподібної форми. Запірний клапан 3 закріплений на гнучкій мембрані 5 з пружиною 6 і штоком 7. Розділові ґрати 8 розташовані у корпусі 1 з боку зливного отвору контейнера, відстань між розділовими ґратами 8 і насадкою 4 запірного клапана 3 обрано з умови
ДивитисяДодаткова інформація
Назва патенту англійськоюDrain assembly of container of vibrating machine
Автори англійськоюBurlakova Halyna Yuriivna, Kalmykov Mykhailo Oleksandrovych, Lubenska Liudmyla Mykhailivna, Yasunik Svitlana Mykolaivna
Назва патенту російськоюСливное устройство контейнера вибрационного станка
Автори російськоюБурлакова Галина Юрьевна, Калмыков Михаил Александрович, Лубенская Людмила Михайловна, Ясуник Светлана Николаевна
МПК / Мітки
МПК: B24B 31/06
Мітки: пристрій, контейнера, вібраційного, зливний, верстата
