Курильний виріб та спосіб виготовлення курильного виробу (варіанти)

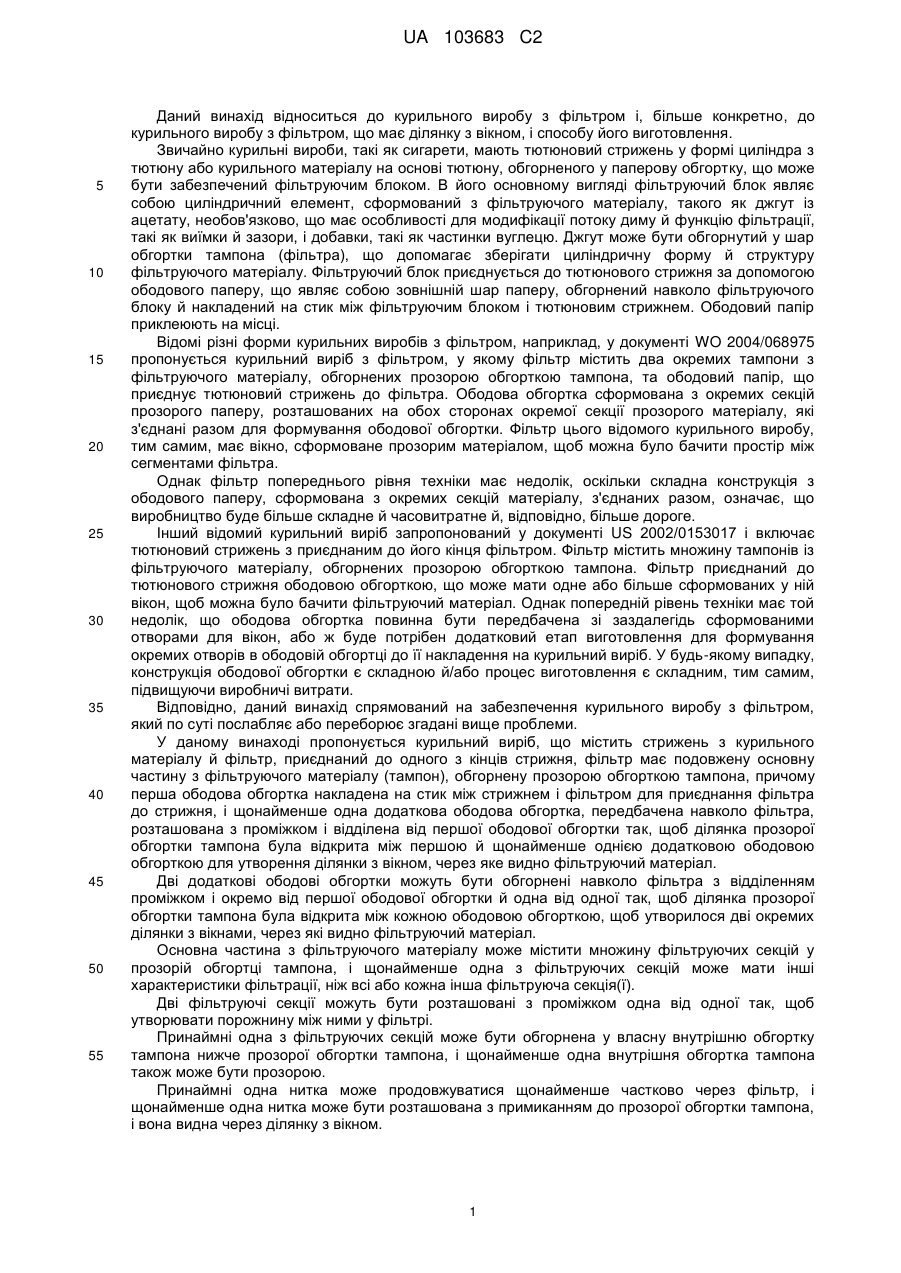

Реферат: У заявці описаний курильний виріб (10), що містить стрижень (12) з курильного матеріалу й фільтр (14), приєднаний до одного кінця стрижня. Фільтр містить подовжену основну частину з фільтруючого матеріалу (16), обгорнену прозорою обгорткою (18) тампона фільтра. Перша ободова обгортка (20а) накладена на стик між стрижнем і фільтром для приєднання фільтра до стрижня. Щонайменше одна додаткова ободова обгортка (20b), передбачена навколо фільтра, розташована з проміжком і відділена від першої ободової обгортки так, щоб ділянка прозорої обгортки тампона була видна між першою й щонайменше однією додатковою ободовою обгорткою, щоб утворювати ділянку (22) з вікном, через яке видно фільтруючий матеріал. Також описаний спосіб виготовлення такого курильного виробу. UA 103683 C2 (12) UA 103683 C2 UA 103683 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до курильного виробу з фільтром і, більше конкретно, до курильного виробу з фільтром, що має ділянку з вікном, і способу його виготовлення. Звичайно курильні вироби, такі як сигарети, мають тютюновий стрижень у формі циліндра з тютюну або курильного матеріалу на основі тютюну, обгорненого у паперову обгортку, що може бути забезпечений фільтруючим блоком. В його основному вигляді фільтруючий блок являє собою циліндричний елемент, сформований з фільтруючого матеріалу, такого як джгут із ацетату, необов'язково, що має особливості для модифікації потоку диму й функцію фільтрації, такі як виїмки й зазори, і добавки, такі як частинки вуглецю. Джгут може бути обгорнутий у шар обгортки тампона (фільтра), що допомагає зберігати циліндричну форму й структуру фільтруючого матеріалу. Фільтруючий блок приєднується до тютюнового стрижня за допомогою ободового паперу, що являє собою зовнішній шар паперу, обгорнений навколо фільтруючого блоку й накладений на стик між фільтруючим блоком і тютюновим стрижнем. Ободовий папір приклеюють на місці. Відомі різні форми курильних виробів з фільтром, наприклад, у документі WO 2004/068975 пропонується курильний виріб з фільтром, у якому фільтр містить два окремих тампони з фільтруючого матеріалу, обгорнених прозорою обгорткою тампона, та ободовий папір, що приєднує тютюновий стрижень до фільтра. Ободова обгортка сформована з окремих секцій прозорого паперу, розташованих на обох сторонах окремої секції прозорого матеріалу, які з'єднані разом для формування ободової обгортки. Фільтр цього відомого курильного виробу, тим самим, має вікно, сформоване прозорим матеріалом, щоб можна було бачити простір між сегментами фільтра. Однак фільтр попереднього рівня техніки має недолік, оскільки складна конструкція з ободового паперу, сформована з окремих секцій матеріалу, з'єднаних разом, означає, що виробництво буде більше складне й часовитратне й, відповідно, більше дороге. Інший відомий курильний виріб запропонований у документі US 2002/0153017 і включає тютюновий стрижень з приєднаним до його кінця фільтром. Фільтр містить множину тампонів із фільтруючого матеріалу, обгорнених прозорою обгорткою тампона. Фільтр приєднаний до тютюнового стрижня ободовою обгорткою, що може мати одне або більше сформованих у ній вікон, щоб можна було бачити фільтруючий матеріал. Однак попередній рівень техніки має той недолік, що ободова обгортка повинна бути передбачена зі заздалегідь сформованими отворами для вікон, або ж буде потрібен додатковий етап виготовлення для формування окремих отворів в ободовій обгортці до її накладення на курильний виріб. У будь-якому випадку, конструкція ободової обгортки є складною й/або процес виготовлення є складним, тим самим, підвищуючи виробничі витрати. Відповідно, даний винахід спрямований на забезпечення курильного виробу з фільтром, який по суті послабляє або переборює згадані вище проблеми. У даному винаході пропонується курильний виріб, що містить стрижень з курильного матеріалу й фільтр, приєднаний до одного з кінців стрижня, фільтр має подовжену основну частину з фільтруючого матеріалу (тампон), обгорнену прозорою обгорткою тампона, причому перша ободова обгортка накладена на стик між стрижнем і фільтром для приєднання фільтра до стрижня, і щонайменше одна додаткова ободова обгортка, передбачена навколо фільтра, розташована з проміжком і відділена від першої ободової обгортки так, щоб ділянка прозорої обгортки тампона була відкрита між першою й щонайменше однією додатковою ободовою обгорткою для утворення ділянки з вікном, через яке видно фільтруючий матеріал. Дві додаткові ободові обгортки можуть бути обгорнені навколо фільтра з відділенням проміжком і окремо від першої ободової обгортки й одна від одної так, щоб ділянка прозорої обгортки тампона була відкрита між кожною ободовою обгорткою, щоб утворилося дві окремих ділянки з вікнами, через які видно фільтруючий матеріал. Основна частина з фільтруючого матеріалу може містити множину фільтруючих секцій у прозорій обгортці тампона, і щонайменше одна з фільтруючих секцій може мати інші характеристики фільтрації, ніж всі або кожна інша фільтруюча секція(ї). Дві фільтруючі секції можуть бути розташовані з проміжком одна від одної так, щоб утворювати порожнину між ними у фільтрі. Принаймні одна з фільтруючих секцій може бути обгорнена у власну внутрішню обгортку тампона нижче прозорої обгортки тампона, і щонайменше одна внутрішня обгортка тампона також може бути прозорою. Принаймні одна нитка може продовжуватися щонайменше частково через фільтр, і щонайменше одна нитка може бути розташована з примиканням до прозорої обгортки тампона, і вона видна через ділянку з вікном. 1 UA 103683 C2 5 10 15 20 25 30 35 40 45 50 55 60 У даному винаході також пропонується спосіб виготовлення курильного виробу, що включає забезпечення фільтра, сформованого з подовженої основної частини фільтруючого матеріалу, обгорненою прозорою обгорткою тампона, приєднання стрижня з курильного матеріалу до одного кінця фільтра шляхом обгортання першої ободової обгортки навколо фільтра й стрижня так, щоб вона була накладена на стик між фільтром і стрижнем, і обгортання щонайменше однієї додаткової ободової обгортки навколо фільтра, розташованої з проміжком і відділеної від першої ободової обгортки так, щоб ділянка прозорої обгортки тампона була видна між першою й щонайменше однією додатковою ободовою обгорткою, щоб утворювати ділянку з вікном, через яке видно фільтруючий матеріал. Стадії обгортання першої ободової обгортки навколо фільтра й стрижня й обгортання щонайменше однієї додаткової ободової обгортки навколо фільтра можуть бути виконані одночасно. Спосіб може включати подачу першої ободової обгортки й щонайменше однієї додаткової ободової обгортки з окремих рулонів ободового обгорткового матеріалу. Спосіб також може включати відрізання кожної ободової обгортки до потрібної довжини у міру того, як вони подаються від відповідних рулонів. В альтернативному варіанті спосіб може включати подачу однієї смуги ободового обгорткового матеріалу від одного рулону щонайменше на один ріжучий елемент і відрізання однієї смуги від ободового обгорткового матеріалу у міру його проходження щонайменше через один ріжучий елемент для формування першої ободової обгортки й щонайменше однієї додаткової ободової обгортки. Спосіб також може включати відрізання кожної ободової обгортки до потрібної довжини після того, як вони проходять ріжучий елемент(и). Спосіб може включати нанесення клею на ободові обгортки перед обгортанням навколо фільтра/стрижня, щоб приєднати ободові обгортки до фільтра й/або стрижню. Спосіб може додатково включати приєднання другого стрижня курильного матеріалу до іншого кінця фільтра шляхом обгортання іншої ободової обгортки навколо іншого кінця фільтра й другого стрижня, щоб він був накладений на стик між іншим кінцем фільтра й другим стрижнем, інша ободова обгортка розташована з проміжком і відділена щонайменше від однієї додаткової ободової обгортки, щоб ділянка прозорої обгортки тампона була відкрита між іншою ободовою обгорткою й щонайменше однією додатковою ободовою обгорткою для утворення ділянки з вікном, через яке видно фільтруючий матеріал, і розрізування фільтра у середній точці для створення двох окремих курильних виробів. Спосіб може включати первісне обгортання подовженої основної частини фільтруючого матеріалу прозорою обгорткою тампона для формування фільтра. Щоб даний винахід був більше зрозумілим, тільки як приклад описані варіанти здійснення даного винаходу з посиланням на супровідні креслення, на яких: на фіг. 1 показаний вигляд у перспективі курильного виробу за першим варіантом здійснення даного винаходу; на фіг. 2 показаний у розібраному виді вигляд у перспективі курильного виробу за фіг. 1; на фіг. 3 показаний вигляд у перспективі курильного виробу за другим варіантом здійснення даного винаходу; на фіг. 4 показаний у розібраному виді вигляд у перспективі курильного виробу за фіг. 3; на фіг. 5 показаний вигляд у перспективі курильного виробу за третім варіантом здійснення даного винаходу; на фіг. 6 показаний у розібраному виді вигляд у перспективі курильного виробу за фіг. 5; на фіг. 7а-в схематично показані стадії першого способу виготовлення за даним винаходом для одержання курильного виробу за фіг. 1 і 2; і на фіг. 8а-в схематично показані стадії другого альтернативного способу виготовлення за даним винаходом для одержання курильного виробу за фіг. 1 і 2. Як показано на фіг. 1 і 2, курильний виріб 10 за першим варіантом здійснення даного винаходу включає тютюновий стрижень 12 і фільтр 14. Тютюновий стрижень 12 містить циліндр із курильного тютюну або матеріалу на основі тютюну, що міститься у паперовій гільзі. Фільтр 14 містить циліндричний тампон із фільтруючого матеріалу 16, такого як джгут ацетату целюлози, обгорнений обгорткою 18 тампона, що служить для втримання пухкого фільтруючого матеріалу у формі циліндричного фільтра. Обгортка 18 тампона виготовлена з прозорого матеріалу, щоб фільтруючий матеріал 16 було видно через обгортку 18 тампона. Передбачається, що термін "прозорий", який використовується у даному документі, відноситься до будь-якого матеріалу, що повністю або частково проглядається наскрізь. Тобто, наприклад, незалежно від кольору, так що безбарвні, пофарбовані або інші "просвічувані" матеріали вважаються "прозорими". 2 UA 103683 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фільтр 14 приєднаний до тютюнового стрижня 12 першою ободовою обгорткою 20а, що обгорнена навколо тютюнового стрижня 12 і фільтра 14 і накладена на стик між ними. Ободова обгортка містить адгезив для її приєднання до фільтра 14 і тютюнового стрижня 12. Друга, окрема ободова обгортка 20Ь обгорнена навколо мундштукового кінця фільтра 14, віддаленого щодо кінця тютюнового стрижня 12 фільтра 14, і розташована з проміжком від першої ободової обгортки 20а, щоб залишити зазор G між ними. Прозора обгортка 18 тампона відкрита у зазорі G, щоб утворити ділянку 22 з вікном у фільтруючій секції курильного виробу 10. Тим самим, фільтруючий матеріал 16 видно через вікно 22. Крім того, описаний вище курильний виріб 12 із вікном 22 у фільтруючій секції просто й недорого виготовлено без використання складної конфігурації розрізаної обгортки з перфорованими отворами або окремими, з'єднаними заздалегідь секціями, або складного етапу виготовлення ободової обгортки. Курильний виріб 30 за другим варіантом здійснення даного винаходу показано на фіг. 3 і 4, і він містить тютюновий стрижень 32 і фільтр 34. Тютюновий стрижень 32 містить циліндр із курильного тютюну або матеріалу на основі тютюну, що міститься у паперовій гільзі. Як і у курильному виробі 12 за першим варіантом здійснення, що описаний вище, фільтр 34 містить циліндричний тампон із фільтруючого матеріалу 36, такого як ацетат целюлози, обгорнений обгорткою 38 тампона, що служить для втримання пухкого фільтруючого матеріалу у формі циліндричного фільтра. Обгортка 38 тампона виготовлена з прозорого матеріалу, щоб фільтруючий матеріал 36 було видно через обгортку 38 тампона. Фільтр 34 приєднаний до тютюнового стрижня 32 першою ободовою обгорткою 40а, що обгорнена навколо тютюнового стрижня 32 і фільтра 34 і накладена на стик між ними, і містить адгезив для її приєднання до фільтра 34 і тютюнового стрижня 32. Друга, окрема ободова обгортка 40Ь обгорнена навколо мундштукового кінця фільтра 34, віддаленого щодо кінця тютюнового стрижня 32 фільтра 34, і розташована з проміжком від першої ободової обгортки 40а. Однак курильний виріб 30 за другим варіантом здійснення відрізняється від курильного виробу 10 за першим варіантом здійснення тим, що третя ободова обгортка 40с обгорнена навколо фільтра 34 між і з проміжком від першої й другої ободових обгорток 40а, 40b. Тим самим, залишається перший зазор G1 між першою ободовою обгорткою 40а і третьою ободовою обгорткою 40с, і другий зазор G2 між третьою ободовою обгорткою 40с і другою ободовою обгорткою 40b. Прозора обгортка 18 тампона відкрита у зазорах G1, G2, щоб утворити пару ділянок 42а, 42b з вікнами у фільтруючій секції курильного виробу 32. Таким чином, фільтруючий матеріал 36 видно через два вікна 42. Курильний виріб 50 за третім варіантом здійснення даного винаходу показано на фіг. 5 і 6 і включає тютюновий стрижень 52 і фільтр 54. Тютюновий стрижень 52 містить циліндр із курильного тютюну або матеріалу на основі тютюну, що міститься у паперовій гільзі. Курильний виріб 50 за третім варіантом здійснення даного винаходу відрізняється від курильних виробів 10, 30 за першим і другим варіантами здійснення тим, що фільтр 54 містить не один подовжений тампон із фільтруючого матеріалу, а три окремі фільтруючі секції циліндричних тампонів 56а, 56b, 56с з фільтруючого матеріалу. Кожний окремий тампон 56а, 56b, 56с із фільтруючого матеріалу може бути тим же самим, наприклад, ацетатом целюлози, або кожний з них може відрізнятися від інших, наприклад, один може бути з ацетату целюлози, імпрегнованого частинками активованого вугілля. Окремі тампони 56а, 56b, 56с з фільтруючого матеріалу також можуть бути різного кольору. Щоб кожний окремий тампон 56а, 56b, 56с із фільтруючого матеріалу можна було зберігати потрібної циліндричної форми під час виготовлення, кожний тампон обгорнутий в окрему обгортку 57а, 57b, 57с тампона. При стиску разом пліч-о-пліч три обгорнених окремо тампони 56а, 56b, 56с з фільтруючого матеріалу потім обгортають разом однією зовнішньою обгорткою 58 тампона, що втримує їх разом, як один блок. Зовнішня обгортка 58 тампона виготовлена з прозорого матеріалу, такого, щоб окремо обгорнені циліндричні тампони 56а, 56b, 56с фільтра були видні через зовнішню обгортку 58 тампона. Щоб фільтруючий матеріал 56а, 56b, 56с кожного окремого тампона можна було бачити через зовнішню обгортку 58 тампона, одна або більше окремих обгорток 57а, 57b, 57с тампона також можуть бути виготовлені з прозорого матеріалу. Як і у попередніх описаних варіантах здійснення, фільтр 54 приєднаний до тютюнового стрижня 52 першою ободовою обгорткою 60а, що містить адгезив на одній стороні й обгорнена навколо тютюнового стрижня 52 і фільтра 54 і накладена на стик між ними. Друга, окрема відрізана обгортка 60b обгорнена навколо мундштукового кінця фільтра 54 віддалено від тютюнового стрижня 52, і розташована з проміжком від першої ободової обгортки 60а, щоб залишити зазор G між ними. Прозора зовнішня обгортка 58 тампона відкрита у зазорі G, щоб 3 UA 103683 C2 5 10 15 20 25 30 35 40 45 50 55 60 утворювати ділянку 62 вікна у фільтруючій секції курильного виробу 52. Тому окремі обгортки 57а, 57b, 57с тампонів, обгорнені навколо окремих тампонів із фільтруючого матеріалу 56а, 56Ь, 56с, видні через вікно 62. Крім того, якщо окремі обгортки 57а, 57b, 57с тампонів, які видні через вікно 62, виконані також із прозорого матеріалу, то, отже, окремі тампони 56а, 56b, 56с з фільтруючого матеріалу видні через вікно 62. У третьому варіанті здійснення даного винаходу, описаному вище, запропонований фільтр 54, що містить три окремих тампони 56а, 56b, 56с з фільтруючого матеріалу. Однак очевидно, що два або більше трьох можуть бути передбачені у рамках обсягу даного винаходу. Крім того, мається на увазі, що даний винахід не обмежений кожним окремим тампоном 56а, 56b, 56с із фільтруючого матеріалу, обгорненим спочатку в його власну окрему обгортку 57а, 57b, 57с тампона, а, замість цього, зовнішня обгортка 58 тампона може служити для втримання всіх трьох тампонів із фільтруючого матеріалу разом у формі циліндра. Перша й друга ободові обгортки 60а, 60b можуть мати розмір і сполучення, щоб відкрити тільки середній циліндричний тампон 56b із фільтруючого матеріалу у вікні 62. В альтернативному варіанті перша й друга ободові обгортки 60а, 60b можуть бути розташовані, щоб відкрити частини першого і третього циліндричних тампонів 56а, 56с із фільтруючого матеріалу у вікні 62. В іншому альтернативному варіанті третього варіанта здійснення середній тампон може бути опущений, щоб створити порожнину всередині фільтра 54, яка буде видна через вікно 62. Порожнина може являти собою порожній заповнений повітрям простір або може бути заповнена деяким іншим матеріалом, що модифікує дим, наприклад, адсорбентом, таким як гранули вуглецю, або ароматизатором, таким як пухкий лист м'яти. Крім того, фільтр може містити одну або більше ниток, що продовжуються через нього, і така нитка(и) може бути видна у порожнині через вікно 62. У рамках обсягу даного винаходу можливі варіанти описаних вище курильних виробів 10, 30, 50. Наприклад, більше трьох окремих ободових обгорток може бути передбачено за периферією фільтра й/або тютюнового стрижня, розташовані з проміжком один від одного, тим самим, забезпечуючи більше двох окремих ділянок вікон. Фільтр може містити різні фільтруючі матеріали, такі як папір або інші матеріали на основі ацетату целюлози, крім або замість ацетату целюлози. Крім того, фільтруючий матеріал може включати додаткові добавки, такі як частинки активованого вугілля, що поліпшують властивості фільтрації. Фільтруючий матеріал 16/36/56 також може включати одну або більше канавок, сформованих навколо його зовнішнього краю й видимих через прозору обгортку 18/38/58 тампона, і, тим самим, видимих через вікно 22/42а, b/62. Фільтруючий матеріал 16/36/56 також може включати одну або більше ниток, наприклад, з бавовни або ацетату целюлози, сформованих навколо його зовнішнього краю й видимих через прозору обгортку 18/38/58 тампона, і, тим самим, видимих через вікно 22/42а, Ь/62. Така нитка(и) може продовжуватися частково або повністю за всією довжиною фільтра. Таким чином, очевидно, що курильний виріб, який містить ділянки з вікнами, в описаних варіантах здійснення й будь-які його варіанти явно візуально будуть відрізнятися від звичайних курильних виробів. Перший спосіб виготовлення курильного виробу за першим варіантом здійснення даного винаходу описаний далі з посиланням на креслення 6а-6в. На фіг. 6а два тютюнових стрижні 12 сполучені з фільтром 14 подвійної довжини між ними, з примиканням один до одного. (Спосіб одержання й розрізування на відрізки тютюнових стрижнів 12 відомий у цій галузі техніки, і, таким чином, докладний опис цього способу не приводиться). Фільтр 14 подвійної довжини містить циліндричний тампон із фільтруючого матеріалу, обгорнений прозорою обгорткою тампона. Передбачено три окремих рулони ободового обгорткового паперу, перший центральний рулон 70а, і два зовнішніх рулони 70b, 70с, по одному з кожної сторони від центрального рулону 70а. Центральний рулон 70а приблизно у два рази ширший, ніж два зовнішніх рулони 70b, 70с, але його ширина менше, ніж довжина фільтра 14 подвійної довжини. Центральний рулон 70а ободової обгортки подається й обгортається навколо середньої частини фільтра 14 подвійної довжини, і два зовнішніх рулони 70b, 70с ободової обгортки подаються й обгортаються навколо кожного кінця фільтра 14 подвійної довжини й навколо кінця, що примикає, відповідного тютюнового стрижня 12, щоб вони були накладені на стик між ними й утримували відповідний тютюновий стрижень 12 на відповідному кінці фільтра 14 подвійної довжини. Ободові обгортки потім відрізають від відповідних рулонів 70а, 70b, 70с, одержуючи курильний виріб подвійної довжини, як показано на фіг. 66. Різак 72 розріже курильний виріб подвійної довжини посередині фільтра 14 подвійної довжини, щоб одержати два окремих курильних вироби 10, як показано на фіг. 6в, і показано й описано вище з посиланням на фіг. 1 і 2. Очевидно, що перша відрізана обгортка 20а отриманого курильного виробу 10 забезпечується ободовою обгорткою від одного зі зовнішніх рулонів 70b, 70с ободової обгортки, 4 UA 103683 C2 5 10 15 20 25 30 35 40 45 50 55 60 і друга ободова обгортка 20b на мундштуковому кінці отриманого курильного виробу 10 забезпечується ободовою обгорткою від центрального рулону 70а ободової обгортки після того, як різак 72 розділяє два курильних вироби 10. З вищевказаного очевидно, що даний спосіб виготовлення курильного виробу 10 з ділянкою 22 з вікном у фільтруючій секції 14 набагато простіший, ніж способи попереднього рівня техніки, і, таким чином, виробничі витрати значно скорочені. Розмір ділянки 22 з вікном в отриманому курильному виробі може бути визначений шляхом вибору ширини рулонів паперу для ободової обгортки й проміжку між рулонами ободової обгортки. Далі описаний другий, альтернативний спосіб виготовлення курильного виробу 10 за першим варіантом здійснення даного винаходу з посиланням на креслення 7а-7в. На фіг. 7а, як і у першому, описаному вище способі, два тютюнових стрижні 12 сполучені з фільтром 14 подвійної довжини між ними з примиканням один до одного. Фільтр 14 подвійної довжини містить циліндричний тампон із фільтруючого матеріалу 16, обгорнений прозорою обгорткою 18 тампона. Альтернативний спосіб відрізняється від першого способу, описаного вище, тим, що замість трьох окремих рулонів 70а, 70b, 70с ободового обгорткового паперу є тільки один широкий рулон ободового обгорткового паперу 80. Однак два ріжучі леза 84 (які можуть бути лезами, ріжучими колесами або будь-якими іншими придатними ріжучими елементами) розташовані між широким рулоном ободового паперу 80 і фільтром 14/ тютюновими стрижнями 12. У міру того, як ободовий папір подається з широкого рулону 80 у напрямку фільтра 14/тютюнових стрижнів 12, він проходить ріжучі леза 84 і, тим самим, розрізається на три окремі смуги ободової обгортки, центральну смугу 86а ободової обгортки й дві зовнішні смуги 86Ь, 86с ободової обгортки. Центральна смуга 86а ободової обгортки подається для обгортання навколо середньої частини фільтра 14 подвійної довжини, і дві зовнішні смуги 86Ь, 86с ободової обгортки подаються так, щоб по одній було обгорнено навколо кожного кінця фільтра 14 подвійної довжини й навколо кінця, що примикає, відповідного тютюнового стрижня 12, щоб вони були накладені на стик між ними й прикріплювали відповідний тютюновий стрижень 12 до відповідного кінця фільтра 14 подвійної довжини. Три смуги 86а, 86Ь, 86с ободової обгортки потім відрізають від іншої частини смуг, одержуючи курильний виріб подвійної довжини, як показано на фіг. 76. Як і у першому описаному вище способі, різак 82 потім розріже курильний виріб подвійної довжини у середній точці фільтра 14 подвійної довжини, щоб одержати два окремих курильних вироби 10, як показано на фіг.7в, і показано й описано вище з посиланням на фіг. 1 і 2. Таким чином, очевидно, що перша ободова обгортка 20а отриманого курильного виробу 10 забезпечується однією зі зовнішніх смуг 86Ь, 86с ободової обгортки, і друга ободова обгортка 20Ь на мундштуковому кінці фільтра 14 отриманого курильного виробу 10 забезпечується центральною смугою 86а ободової обгортки після того, як різак 82 розділяє два курильних вироби 10. З вищевказаного очевидно, що альтернативний спосіб виготовлення курильного виробу 10 з ділянкою 22 з вікном у фільтруючій секції 14 також набагато простіший, ніж відомі способи попереднього рівня техніки й, таким чином, виробничі витрати значно скорочені. Розмір і положення ділянки 22 з вікном в отриманому курильному виробі можуть бути визначені шляхом вибору ширини рулону 80 ободового обгорткового паперу, положення двох ріжучих лез 84 щодо рулону 80 ободової обгортки й положення, в яке подаються три смуги ободових обгорток 86а, 86b, 86с. Щоб виготовити курильний виріб 30 за другим варіантом здійснення даного винаходу з використанням першого способу, описаного вище, може бути п'ять окремих рулонів ободової обгортки, центральний більше широкий рулон і два більше вузьких рулони з кожної сторони від центрального рулону. Центральний рулон повинен забезпечувати ободову обгортку навколо середньої частини фільтра подвійної довжини, два самих віддалених від центра рулону повинні забезпечувати ободову обгортку навколо й накладення на стик між фільтром подвійної довжини й відповідним тютюновим стрижнем, і інші два рулони ободової обгортки між центральним рулоном і самими віддаленими від центра рулонами повинні забезпечувати ободову обгортку навколо фільтра подвійної довжини між центральною ободовою обгорткою й зовнішніми ободовими обгортками. Тим самим, коли різак 72 розріже подвійний курильний виріб посередині, він повинен створювати два курильних вироби 30, як показано на фіг. 3. Щоб виготовити курильний виріб 30 за другим варіантом здійснення даного винаходу з використанням другого, альтернативного способу, описаного вище, можна застосувати чотири ріжучі леза замість двох, щоб один широкий рулон ободового обгорткового паперу потім був розрізаний на п'ять смуг, центральну, більше широку смугу, і по дві більше вузькі смуги на 5 UA 103683 C2 5 10 15 20 25 30 35 40 45 кожній стороні від центральної смуги. Центральна смуга ободової обгортки повинна бути передбачена навколо середньої частини фільтра подвійної довжини, дві самі віддалені смуги ободової обгортки повинні бути передбачені навколо й накладені на стик між фільтром подвійної довжини й відповідним тютюновим стрижнем, і інші дві смуги ободової обгортки між центральною смугою й найбільше віддаленими смугами повинні бути обгорнені навколо фільтра подвійної довжини між центральною ободовою обгорткою й зовнішніми смугами ободової обгортки. Тим самим, коли різак 82 розріже подвійний курильний виріб посередині, він створює два курильних вироби 30, як показано на фіг. 3. Щоб виготовити курильний виріб 50 за третім варіантом здійснення даного винаходу з використанням кожного з описаних вище способів, потрібно просто забезпечити альтернативний блок фільтра, що містить множину окремих тампонів фільтра, обгорнених у зовнішню прозору обгортку тампона, замість одного фільтра подвійної довжини. Далі спосіб виготовлення аналогічний описаному вище. Крім того, варіанти двох способів, описані вище (тобто з більше ніж трьома окремими рулонами ободової обгортки, або більше ніж двома різаками, щоб одержати більше трьох окремих смуг ободової обгортки), можуть бути здійснені для забезпечення множини вікон у ділянці багатосекційного фільтра курильного виробу, на противагу одному єдиному вікну, як показано на фіг. 1. Щоб ці ободові обгортки приклеїлися до фільтра й тютюнових стрижнів, вони забезпечуються клеєм перед обгортанням навколо фільтра/тютюнового стрижня. Клей може бути заздалегідь нанесений на матеріал ободової обгортки під час її виготовлення, або, в альтернативному варіанті, може бути нанесений у момент між подачею матеріалу ободової обгортки з одного або кожного рулону й обгортанням навколо фільтрів/тютюнових стрижнів. Хоча описані вище способи включають формування двох курильних виробів одночасно шляхом приєднання тютюнових стрижнів до протилежних кінців фільтра подвійної довжини й розрізування фільтра посередині, очевидно, що даний винахід не обмежений таким способом, і в альтернативному варіанті курильні вироби можуть бути отримані окремо за рахунок приєднання одного фільтра до одного тютюнового стрижня однією ободовою обгорткою, а потім одну або більше ободових обгорток обгортають навколо фільтра, причому вона відділена й розташована з проміжком від першої ободової обгортки. В описаних вище варіантах здійснення ободові обгортки містять смуги паперу, так що тактильне відчуття курящого відповідає відчуттю від звичайних курильних виробів із ободовою обгорткою. Зокрема, тому переважно виготовляти ободову обгортку на мундштуковому кінці фільтра з паперу. Обгортка тампона, описана у наведених вище варіантах здійснення, виготовлена з прозорого матеріалу. Такі матеріали можуть включати, але не обмежуються цим, одне з поліпропілену, полівінілхлориду, плівки з ацетату целюлози, поліетилентерефталату, оксиду поліетилену, поліетилену, целофану, Naturefiex™ або полімолочної кислоти. Крім повністю прозорої й безбарвної обгортки тампона, можлива також кольорова прозора ("просвічувана"), або вона може включати додаткові малюнки, маркування, логотипи або іншу графіку або надруковані на ній знаки. Хоча вище наведені різні варіанти здійснення курильного виробу й спосіб виготовлення за даним винаходом, мається на увазі, що обсяг даного винаходу не обмежений цими прикладами, і передбачається, що будь-яка комбінація описаних вище, що не є взаємовиключними особливостями, також попадає у рамки обсягу даного винаходу, визначеного наведеною далі формулою винаходу. ФОРМУЛА ВИНАХОДУ 50 55 1. Курильний виріб, що включає стрижень з курильного матеріалу й фільтр, який приєднаний до одного кінця цього стрижня та має подовжену основну частину з фільтруючого матеріалу, обгорнену прозорою обгорткою тампона фільтра, причому на стик між стрижнем і фільтром накладена перша ободова обгортка для приєднання фільтра до стрижня і є щонайменше одна додаткова ободова обгортка, розташована навколо фільтра з проміжком і окремо від першої ободової обгортки так, що ділянка прозорої обгортки тампона відкрита між першою й щонайменше однією додатковою ободовою обгорткою з утворенням ділянки з вікном, через яке видно фільтруючий матеріал. 2. Курильний виріб за п. 1, у якого є дві додаткові ободові обгортки, обгорнені навколо фільтра й розташовані з проміжком і окремо від першої ободової обгортки й одна від одної так, що ділянка 6 UA 103683 C2 5 10 15 20 25 30 35 40 45 50 55 прозорої обгортки тампона відкрита між ободовими обгортками з утворенням двох окремих ділянок з вікнами, через які видно фільтруючий матеріал. 3. Курильний виріб за п. 1 або 2, у якого основна частина з фільтруючого матеріалу містить декілька фільтруючих секцій, обгорнених прозорою обгорткою тампона. 4. Курильний виріб за п. 3, у якого щонайменше одна з фільтруючих секцій відрізняється характеристиками фільтрації стосовно однієї або всіх інших фільтруючих секцій. 5. Курильний виріб за п. 3 або 4, у якого дві фільтруючі секції розташовані з проміжком одна щодо одної з утворенням порожнини між ними у фільтрі. 6. Курильний виріб за будь-яким із пп. 3-5, у якого щонайменше одна фільтруюча секція обгорнена у свою власну внутрішню обгортку тампона під прозорою обгорткою тампона. 7. Курильний виріб за п. 6, у якого щонайменше одна внутрішня обгортка тампона також є прозорою. 8. Курильний виріб за будь-яким із попередніх пунктів, що містить щонайменше одну нитку, яка проходить щонайменше частково через фільтр. 9. Курильний виріб за п. 8, у якого щонайменше одна нитка розташована з примиканням до прозорої обгортки тампона й видна через ділянку з вікном. 10. Спосіб виготовлення курильного виробу, у якому підготовляють фільтр, що сформований з подовженої основної частини з фільтруючого матеріалу, обгорненої у прозору обгортку тампона фільтра, приєднують стрижень з курильного матеріалу до одного кінця фільтра шляхом обгортання першої ободової обгортки навколо фільтра й стрижня так, щоб вона була накладена на стик між фільтром і стрижнем, і обгортають щонайменше одну додаткову ободову обгортку навколо фільтра, з проміжком і окремо від першої ободової обгортки так, щоб між першою й щонайменше однією додатковою ободовою обгорткою була відкрита ділянка прозорої обгортки тампона з утворенням ділянки з вікном, через яке видно фільтруючий матеріал. 11. Спосіб за п. 10, у якому стадію обгортання першої ободової обгортки навколо фільтра й стрижня й стадію обгортання щонайменше однієї додаткової ободової обгортки навколо фільтра виконують одночасно. 12. Спосіб за п. 10 або 11, у якому подають першу ободову обгортку й щонайменше одну додаткову ободову обгортку від окремих рулонів ободового обгорткового матеріалу. 13. Спосіб за п. 12, у якому відрізають кожну ободову обгортку за довжиною у міру їх подачі від відповідних рулонів. 14. Спосіб за п. 10 або 11, у якому подають одну смугу ободового обгорткового матеріалу від одного рулону щонайменше до одного ріжучого елемента й відрізають одну смугу ободового обгорткового матеріалу у міру його проходження через щонайменше один ріжучий елемент для формування першої ободової обгортки й щонайменше однієї додаткової ободової обгортки. 15. Спосіб за п. 14, у якому відрізають кожну ободову обгортку за довжиною після їх проходження через ріжучий елемент(и). 16. Спосіб за будь-яким із пп. 12-15, у якому наносять клей на ободові обгортки перед обгортанням навколо фільтра і стрижня для приєднання ободових обгорток до фільтра і стрижня. 17. Спосіб виготовлення курильного виробу, у якому підготовляють фільтр, що сформований з подовженої основної частини з фільтруючого матеріалу, обгорненої у прозору обгортку тампона фільтра, приєднують перший стрижень з курильного матеріалу до одного кінця фільтра шляхом обгортання першої ободової обгортки навколо фільтра й першого стрижня так, щоб вона була накладена на стик між фільтром і першим стрижнем, приєднують другий стрижень з курильного матеріалу до іншого кінця фільтра шляхом обгортання другої ободової обгортки навколо іншого кінця фільтра й другого стрижня так, щоб вона була накладена на стик між іншим кінцем фільтра й другим стрижнем, і обгортають щонайменше одну додаткову ободову обгортку навколо середньої точки фільтра, з проміжком і окремо від першої та другої ободових обгорток так, щоб між щонайменше однією додатковою ободовою обгорткою та кожною з першої та другої ободових обгорток була відкрита ділянка прозорої обгортки тампона з утворенням ділянок з вікном, через яке видно фільтруючий матеріал, і розрізають фільтр у середній точці для створення двох окремих курильних виробів. 18. Спосіб за будь-яким із пп. 10-17, у якому здійснюють обгортання подовженої основної частини з фільтруючого матеріалу прозорою обгорткою тампона для формування фільтра. 7 UA 103683 C2 8 UA 103683 C2 9 UA 103683 C2 10 UA 103683 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
