Вузол кінцевої заробки для з’єднання екрануючої оболонки екранованого кабелю

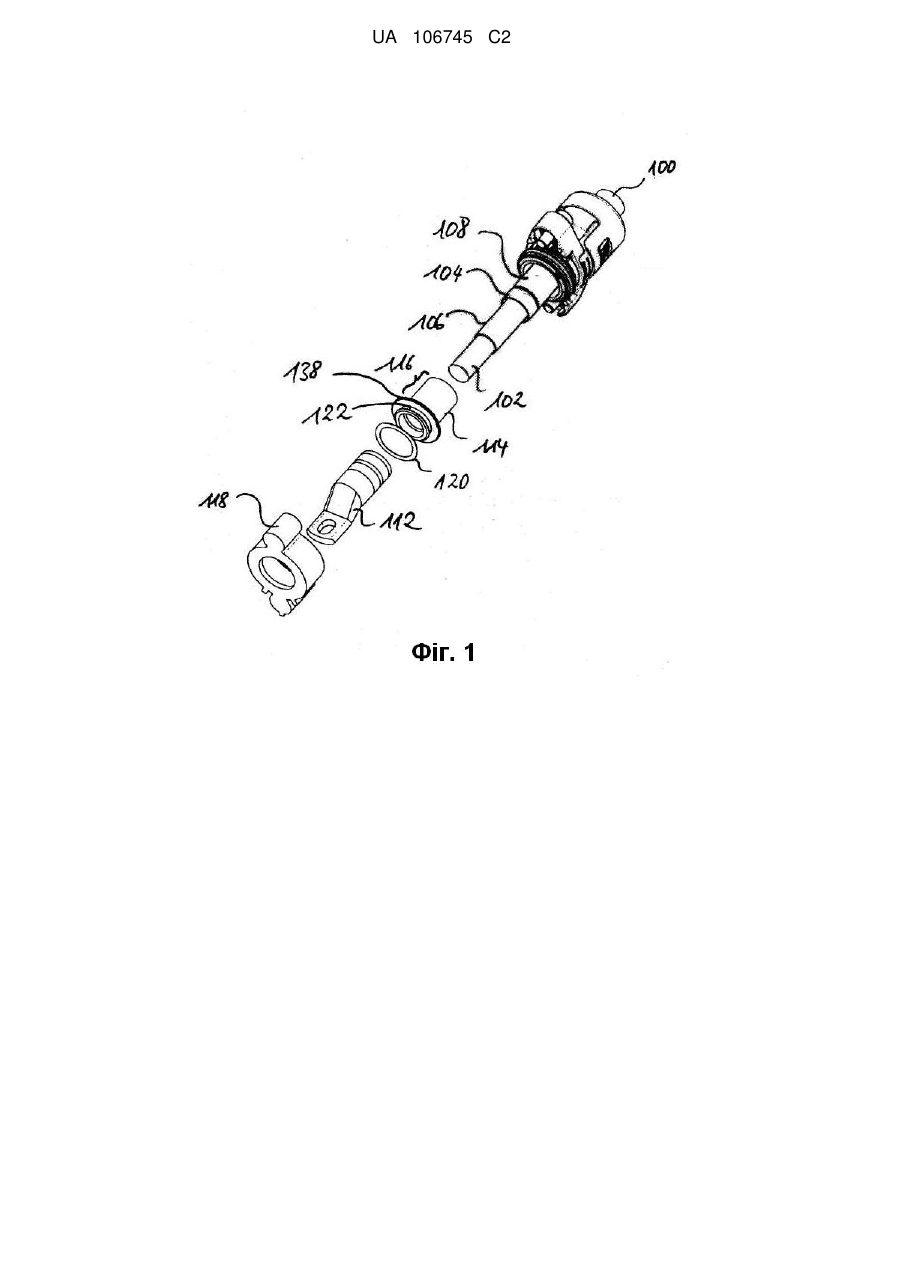

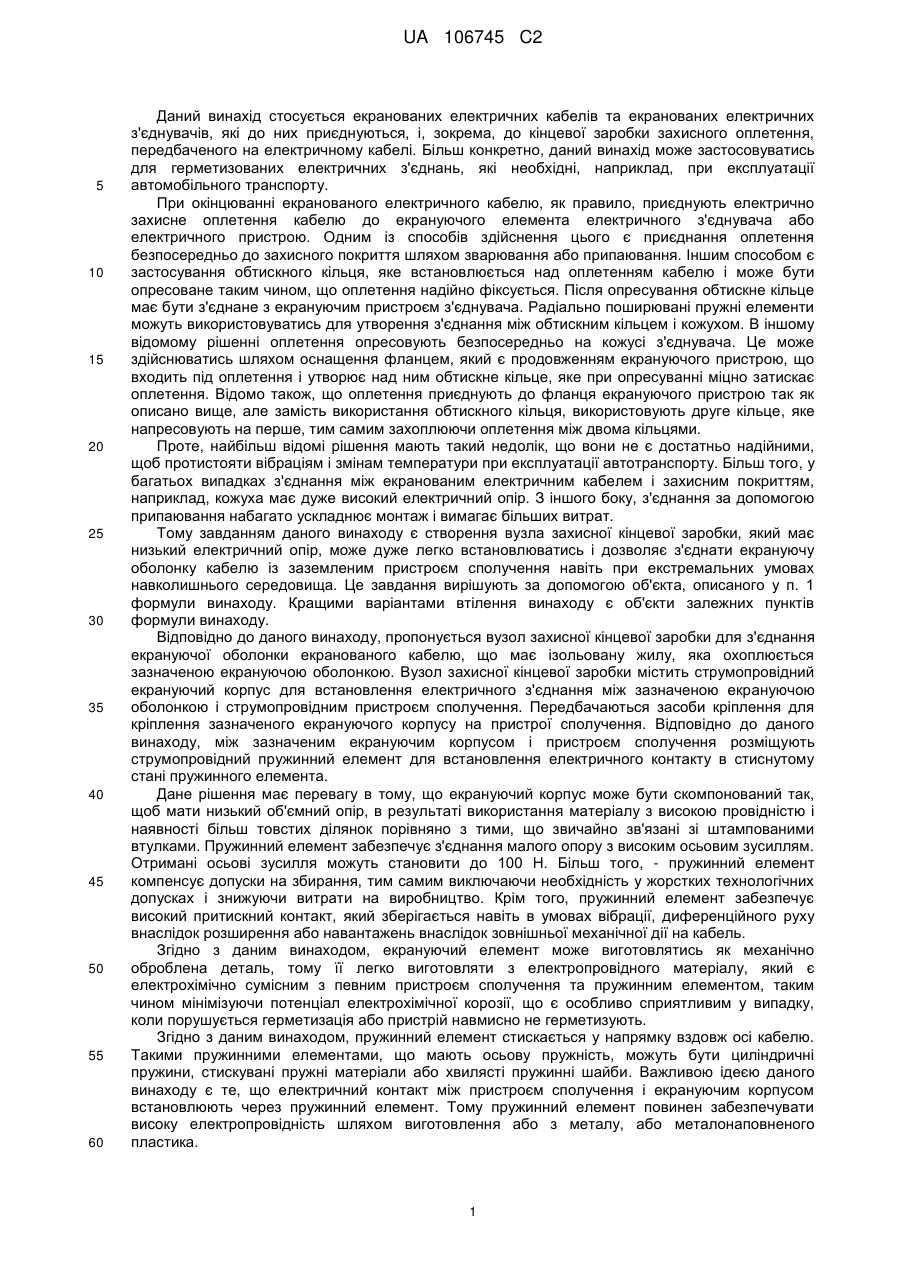

Реферат: Вузол захисної кінцевої заробки для з'єднання екрануючої оболонки (104) екранованого кабелю (100), що має ізольований провідник (102), оточений екрануючою оболонкою, містить: електропровідний екрануючий корпус (114) для встановлення електричного зв'язку між зазначеною екрануючою оболонкою (104) та електропровідним пристроєм сполучення (118); засоби кріплення (126) для фіксації зазначеного екрануючого корпуса (114) у пристрої сполучення (118); електропровідний пружинний елемент (120), розміщений між зазначеним екрануючим корпусом (114) та пристроєм сполучення (118) для встановлення електричного контакту у стиснутому стані пружинного елемента (120). UA 106745 C2 (12) UA 106745 C2 UA 106745 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується екранованих електричних кабелів та екранованих електричних з'єднувачів, які до них приєднуються, і, зокрема, до кінцевої заробки захисного оплетення, передбаченого на електричному кабелі. Більш конкретно, даний винахід може застосовуватись для герметизованих електричних з'єднань, які необхідні, наприклад, при експлуатації автомобільного транспорту. При окінцюванні екранованого електричного кабелю, як правило, приєднують електрично захисне оплетення кабелю до екрануючого елемента електричного з'єднувача або електричного пристрою. Одним із способів здійснення цього є приєднання оплетення безпосередньо до захисного покриття шляхом зварювання або припаювання. Іншим способом є застосування обтискного кільця, яке встановлюється над оплетенням кабелю і може бути опресоване таким чином, що оплетення надійно фіксується. Після опресування обтискне кільце має бути з'єднане з екрануючим пристроєм з'єднувача. Радіально поширювані пружні елементи можуть використовуватись для утворення з'єднання між обтискним кільцем і кожухом. В іншому відомому рішенні оплетення опресовують безпосередньо на кожусі з'єднувача. Це може здійснюватись шляхом оснащення фланцем, який є продовженням екрануючого пристрою, що входить під оплетення і утворює над ним обтискне кільце, яке при опресуванні міцно затискає оплетення. Відомо також, що оплетення приєднують до фланця екрануючого пристрою так як описано вище, але замість використання обтискного кільця, використовують друге кільце, яке напресовують на перше, тим самим захоплюючи оплетення між двома кільцями. Проте, найбільш відомі рішення мають такий недолік, що вони не є достатньо надійними, щоб протистояти вібраціям і змінам температури при експлуатації автотранспорту. Більш того, у багатьох випадках з'єднання між екранованим електричним кабелем і захисним покриттям, наприклад, кожуха має дуже високий електричний опір. З іншого боку, з'єднання за допомогою припаювання набагато ускладнює монтаж і вимагає більших витрат. Тому завданням даного винаходу є створення вузла захисної кінцевої заробки, який має низький електричний опір, може дуже легко встановлюватись і дозволяє з'єднати екрануючу оболонку кабелю із заземленим пристроєм сполучення навіть при екстремальних умовах навколишнього середовища. Це завдання вирішують за допомогою об'єкта, описаного у п. 1 формули винаходу. Кращими варіантами втілення винаходу є об'єкти залежних пунктів формули винаходу. Відповідно до даного винаходу, пропонується вузол захисної кінцевої заробки для з'єднання екрануючої оболонки екранованого кабелю, що має ізольовану жилу, яка охоплюється зазначеною екрануючою оболонкою. Вузол захисної кінцевої заробки містить струмопровідний екрануючий корпус для встановлення електричного з'єднання між зазначеною екрануючою оболонкою і струмопровідним пристроєм сполучення. Передбачаються засоби кріплення для кріплення зазначеного екрануючого корпусу на пристрої сполучення. Відповідно до даного винаходу, між зазначеним екрануючим корпусом і пристроєм сполучення розміщують струмопровідний пружинний елемент для встановлення електричного контакту в стиснутому стані пружинного елемента. Дане рішення має перевагу в тому, що екрануючий корпус може бути скомпонований так, щоб мати низький об'ємний опір, в результаті використання матеріалу з високою провідністю і наявності більш товстих ділянок порівняно з тими, що звичайно зв'язані зі штампованими втулками. Пружинний елемент забезпечує з'єднання малого опору з високим осьовим зусиллям. Отримані осьові зусилля можуть становити до 100 Н. Більш того, - пружинний елемент компенсує допуски на збирання, тим самим виключаючи необхідність у жорстких технологічних допусках і знижуючи витрати на виробництво. Крім того, пружинний елемент забезпечує високий притискний контакт, який зберігається навіть в умовах вібрації, диференційного руху внаслідок розширення або навантажень внаслідок зовнішньої механічної дії на кабель. Згідно з даним винаходом, екрануючий елемент може виготовлятись як механічно оброблена деталь, тому її легко виготовляти з електропровідного матеріалу, який є електрохімічно сумісним з певним пристроєм сполучення та пружинним елементом, таким чином мінімізуючи потенціал електрохімічної корозії, що є особливо сприятливим у випадку, коли порушується герметизація або пристрій навмисно не герметизують. Згідно з даним винаходом, пружинний елемент стискається у напрямку вздовж осі кабелю. Такими пружинними елементами, що мають осьову пружність, можуть бути циліндричні пружини, стискувані пружні матеріали або хвилясті пружинні шайби. Важливою ідеєю даного винаходу є те, що електричний контакт між пристроєм сполучення і екрануючим корпусом встановлюють через пружинний елемент. Тому пружинний елемент повинен забезпечувати високу електропровідність шляхом виготовлення або з металу, або металонаповненого пластика. 1 UA 106745 C2 5 10 15 20 25 30 35 40 45 50 55 60 Проте, особливу компактність та економічність виготовлення пружинного елемента забезпечує використання хвилястої пружинної шайби. Хвилясті пружинні шайби можуть виготовлятись з пружинної високоякісної сталі, нержавіючої сталі, міді та інших матеріалів, які є легкодоступними у різних типорозмірах. Хвилясті шайби - це хвилясті металеві шайби, призначені для створення компенсаційного пружного зусилля і витримування навантаження або сприйняття ударів. Вони утворюються за допомогою диска неправильної форми, який при навантаженні вигинається і діє як пружина, тим самим забезпечуючи первинне навантаження між двома поверхнями. Кількість хвиль, розміщених по колу, може становити дві, три або навіть більше. Жорсткість пружини є пропорційною кількості хвиль, піднесеній до четвертого степеня. Хвилястим шайбам зазвичай надають перевагу як амортизуючим прокладкам між деталями на валах або для компенсації можливих зсувів у деталях, що збираються. Для даного винаходу важливою перевагою є те, що у стиснутому стані хвиляста пружинна шайба забезпечує високі осьові зусилля, що приводить до утворення низькоомного контакту, оскільки з точки зору теорії електричних з'єднувачів фактична площа контакту регулюється лише осьовим зусиллям і відносною жорсткістю контактуючих матеріалів, які дають в результаті фактичний контакт через відносно невеликі мікронерівності, а не уявну розрахункову площу. Відповідно до кращого варіанту втілення даного винаходу, екрануючий корпус формують як муфту переважно трубчастої форми, що має утримуючі засоби для кріплення зазначеного пружинного елемента в екрануючому корпусі. Таким чином, можна гарантувати, що екрануючий корпус і пружинний елемент можна попередньо змонтувати як вузол захисної кінцевої заробки і утримувати в патроні без ризику загубити пружинний елемент. У випадку хвилястої пружинної шайби, особливо ефективним способом утримування її в екрануючому корпусі є забезпечення кільцевої канавки, яка містить пружинний елемент. З метою спрощення монтування пружинного елемента в екрануючому корпусі, можна передбачити скошену ділянку на зовнішній поверхні екрануючого корпуса. Для монтажу пружинний елемент насаджують над скошеною ділянкою і розміщують в утримуючих засобах. Пружинний елемент, переважно, також має проріз для того, щоб бути радіально відкритим для монтажу. Відповідно до ще одного кращого варіанту втілення даного винаходу, екрануючий корпус має екрануючу з'єднувальну ділянку, яку формують як втулку, що може охоплюватись екрануючою оболонкою кабелю. Зокрема, коли екрануюча оболонка кабелю формується за допомогою оплетення, це забезпечує низькоомне з'єднання шляхом послаблення оплетення лише настільки, щоб забезпечити щільну посадку навколо зазначеної втулки. Відповідно до ще одного кращого варіанта втілення даного винаходу, вузол захисної кінцевої заробки містить з'єднувальну втулку для кріплення екрануючої оболонки до з'єднувальної ділянки екрануючого корпуса. Така конструкція забезпечує дуже надійне кріплення навіть за жорстких умов оточуючого середовища. З'єднувальна втулка може передбачатись або як окрема деталь, або може бути утворена як єдине ціле з опорою екрануючого корпуса. Варіант втілення, де з'єднувальну втулку виготовляють як одне ціле з екрануючим корпусом, дає декілька переваг. По-перше, спрощується процес збирання, оскільки немає потреби обробляти окремі деталі з'єднувальної втулки. Більш того, така конструкція зменшує електричний опір між захисним оплетенням і екрануючим корпусом. В існуючих конструкціях захисну оболонку кабелю опресовують між внутрішньою і зовнішньою втулками, у варіанті з інтегрованою конструкцією екрануючий корпус за винаходом поєднує ці два компоненти. З метою забезпечення правильного розташування захисної оболонки кабелю, у варіанті з інтегрованою конструкцією екрануючий корпус може містити оглядове віконце для контролю положення захисної оболонки кабелю. Механічний і електричний зв'язок між захисною оболонкою кабелю і з'єднувальною ділянкою екрануючого корпуса може утворюватись за допомогою опресування, зварювання або припаювання з'єднувальної втулки до з'єднувальної ділянки. Інші відомі способи кріплення з'єднувальної втулки навколо захисного оплетення також придатні для використання. З метою забезпечення послаблення напруги, аксіальний розмір з'єднувальної втулки може вибиратись більшим ніж довжина з'єднувальної ділянки так, щоб з'єднувальна втулка могла приводитись у безпосередній контакт з кабелем. Зокрема, втулка може мати довжину, яка дозволяє опресування на оболонці кабелю. Відповідно до кращого варіанта втілення даного винаходу, екрануючий корпус містить кільцевий фланець, який виконують так, що шляхом кріплення екрануючого корпуса у пристрої 2 UA 106745 C2 5 10 15 20 25 30 35 40 45 50 55 60 сполучення, контактна поверхня фланця приводиться у круговий контакт великої площі з пристроєм сполучення через стискання пружинного елемента. Такий фланець дозволяє безпосередньо формувати електричний контакт при прикріпленні кабелю до пристрою сполучення. Особливо простим способом виготовлення екрануючого корпуса з низьким електричним опором є виготовлення екрануючого корпуса як виточеної, литої або штампованої деталі з металу, такого як алюміній, або з струмопровідного пластика. Як уже згадувалось, вузол захисної кінцевої заробки відповідно до даного винаходу є особливо придатним для пристроїв, де має забезпечуватись герметичне електричне з'єднання. Як наслідок, відповідно до кращого варіанта втілення передбачають принаймні одне ущільнення для захисту електричного з'єднання між екрануючим корпусом і пристроєм сполучення від проникнення пилу або води. Для кріплення кабелю до пристрою сполучення у дуже простий і надійний спосіб, але з можливістю роз'єднання, зазначені засоби кріплення містять принаймні одне гвинтове з'єднання. Якщо вісь гвинта розташовується вздовж осі кабелю, а отже вздовж осі прикладання сил стискання пружинним елементом, можна досягти дуже ефективної передачі зусилля. Для кращого розуміння даного винаходу його можна пояснити, виходячи з нижче наведених варіантів втілення, зображених на кресленнях. Відповідним деталям надаються відповідні цифрові позначення для посилань. Крім того, ті ознаки або комбінації ознак, які показують або описують різні варіанти втілення, самі можуть утворювати окремі патентоспроможні рішення. Винахід описуватиметься з посиланням на креслення, де: Фіг. 1 - перспективне зображення у частково розібраному вигляді монтажного з'єднувача для екранованого електричного кабелю з використанням вузла захисної кінцевої заробки за винаходом; Фіг. 2 - повздовжній переріз повністю зібраного з'єднувача відповідно до варіанта втілення на Фіг. 1; Фіг. 3 - перспективне зображення у частково розібраному вигляді герметизованого електричного з'єднувача для екранованого електричного кабелю відповідно до другого варіанта втілення винаходу; Фіг. 4 - повздовжній переріз повністю зібраного з'єднувача відповідно до варіанта втілення на Фіг. 3; Фіг. 5 - вигляд збоку електричного з'єднувача за винаходом у попередньо зібраному стані перед встановленням на пристрій сполучення; Фіг. 6 - перспективне зображення компонування з'єднувача, зображеного на Фіг. 5; Фіг. 7 - переріз екрануючого корпуса відповідно до першого варіанта втілення, зображеного на Фіг. 1; Фіг. 8 - вигляд зверху екрануючого корпуса, зображеного на Фіг. 7; Фіг. 9 - переріз варіанта втілення, зображеного на Фіг. 7; Фіг. 10 - вигляд спереду екрануючого корпуса відповідно до другого варіанта втілення, зображеного Фіг. 3; Фіг. 11 - переріз екрануючого корпуса, зображеного на Фіг. 10. Зображення у частково розібраному вигляді на Фіг. 1 ілюструє з'єднувач для екранованого кабелю 100 відповідно до першого варіанта втілення даного винаходу. Екранований кабель 100 містить центральну жилу 102, яка відокремлена від оточуючого її захисного оплетення 104 за допомогою шару ізоляції 106. Оболонку кабелю 108, яка ізолює екранований кабель 100, видаляють, щоб оголити захисне оплетення для контактування за допомогою вузла захисної кінцевої заробки 110 за винаходом. Центральна жила входить в електричний контакт за допомогою виводу 112. Проте, особлива форма цього виводу 112 не відповідає конструкції захисної кінцевої заробки за винаходом. Відповідно до даного винаходу, передбачають екрануючий корпус 114, який, наприклад, формують як обточену деталь з алюмінію. На з'єднувальній ділянці 116 цей екрануючий корпус 114 може приводитись у контакт із захисним оплетенням 104 для з'єднання екрануючого корпуса 114 з пристроєм сполучення 118, який зображено на Фіг. 1 як окрему деталь, але фактично у більшості випадків його виконують як одне ціле з кожухом електронного компонента. Вузол захисної кінцевої заробки включає також хвилясту пружинну шайбу 120. Хвилясту пружинну шайбу 120 розміщують у виїмці 122, яка утримує хвилясту пружинну шайбу 120 у попередньо зібраному стані, коли з'єднання з пристроєм сполучення 118 ще не встановлене. Як видно з Фіг. 2, відповідно до першого варіанта втілення даного винаходу, екрануючий корпус 114 формують у такий спосіб, що він містить як одне ціле з'єднувальну ділянку 116, яку може охоплювати захисна оболонка кабелю 104, а також інтегровану з'єднувальну втулку 124, 3 UA 106745 C2 5 10 15 20 25 30 35 40 45 50 55 яка кріпить захисне оплетення 104 до з'єднувальної ділянки 116. З'єднувальній втулці 124 надають такі розміри, що вона є довшою, ніж з'єднувальна ділянка 116, і тому може приводитись у прямий контакт з оболонкою кабелю 108. Відповідно до даного винаходу, пружинний елемент 120 стискається в осьовому напрямку, коли вузол захисної кінцевої заробки ПО прикріплюють до пристрою сполучення 118. Для того, щоб прикласти необхідний механічний тиск, передбачають гвинтові з'єднання 126 між вузлом захисної кінцевої заробки і пристроєм сполучення 118. У стиснутому стані хвиляста пружинна шайба 120 встановлює низькоомний електричний контакт між екрануючим корпусом 114 і пристроєм сполучення 118 через контакти, виконані на виступах у формі хвилі. В даному компонуванні пристрій сполучення 118 також визначає поверхню розділу 128 між вологою і сухою ділянками. На Фіг. 2, ділянка з лівого боку належить до середовища, що імовірно містить пил і воду, в той час як права частина відповідає вільній від пилу і сухій внутрішній ділянці електронного компонента. З метою захисту електричного з'єднання між корпусом екрану 114 і пристроєм сполучення 118 від проникнення пилу або води передбачені ущільнення. Перше ущільнення 130 розміщують на кожусі 134, що містить екрануючий корпус 114 і безпосередньо герметизує пристрій сполучення 118. Друге ущільнення 132 передбачають для ізоляції з'єднання кожуха 134 і оболонки кабелю 108. Друге ущільнення фіксують за допомогою ковпачкової гайки так, як це відомо з рівня техніки. Нарешті, гвинтове з'єднання 126 оснащують стискною втулкою 136. З'єднання між захисним оплетенням 104 і з'єднувальною ділянкою 116 утворюють шляхом опресування з'єднувальної втулки 124, утвореної як одне ціле, на з'єднувальній ділянці 116. Отвір у з'єднувальній втулці 124 слугує як оглядове віконце і забезпечує оптичний контроль того, чи правильно розміщене захисне оплетення. Для фахівця є зрозумілим, що можуть також застосовуватись інші способи кріплення з'єднувальної втулки до оплетення 104, не відступаючи від ідеї даного винаходу, такі як припаювання, приварювання або опресування трубок, які є на з'єднувальній втулці, до захисного оплетення 104. Другий варіант втілення даного винаходу пояснюється посиланням на Фіг. З і 4. Відповідно до цього варіанта втілення, формують з'єднувальну втулку 124 як окрему металеву втулку. Даний варіант втілення має перевагу в тому, що для з'єднувальної ділянки 116 і втулки 124 можна вибирати різні матеріали. З'єднувальну ділянку 116 і увесь екрануючий корпус 140 виготовляють з матеріалу, що має дуже добру електропровідність. З'єднувальна втулка 124, з іншого боку, може бути сформована з металу, який може кріпитись до захисного оплетення найбільш ефективно шляхом опресування, припаювання або зварювання. При використанні трубок, які вгинаються всередину у напрямку захисного оплетення 104, перевага надається конструкції з окремою з'єднувальною втулкою. Відповідно до кращого варіанта втілення даного винаходу, екрануючий корпус 114 має кільцевий фланець 138, який у змонтованому стані притискають до пристрою сполучення 118, тим самим стискаючи хвилясту пружинну шайбу 120 в осьовому напрямку і встановлюючи електричний контакт між екрануючим корпусом 114 і пристроєм сполучення 118. На Фіг. 5 і 6 показано вузол захисної кінцевої заробки ПО згідно з даним винаходом, встановлений на кінці кабелю перед тим, як з'єднувати її з пристроєм сполучення. Особливою перевагою є те, що екрануючий корпус 114 має виїмку 122 для утримування хвилястої пружини 120 і тим самим перешкоджає тому, щоб загубилася хвиляста пружинна шайба 120. Скошена ділянка 140, передбачена на передній поверхні екрануючого корпуса 114, спрощує монтаж хвилястої пружинної шайби 120. Зрозуміло, що хвиляста пружинна шайба 120 може також мати проріз, що забезпечує радіальне розширення при проковзуванні хвилястої пружинної шайби 120 у виїмку 122. На Фіг. 7-9 показано два варіанти екрануючого корпуса 114 відповідно до першого варіанта втілення, в яких з'єднувальна втулка утворена як одне ціле. Ці два варіанти відрізняються геометричними розмірами з'єднувальної втулки 124. На Фіг. 7 з'єднувальна втулка 124 має довжину, що перевищує довжину з'єднувальної ділянки 116, тим самим забезпечуючи безпосереднє кріплення з'єднувальної втулки також на кабельній оболонці і тим самим забезпечуючи зняття механічної напруги. Оглядове віконце 142 забезпечує візуальний контроль того, чи правильно встановлене захисне оплетення, перш ніж прикладати обтискні зусилля до з'єднувальної втулки 124. 4 UA 106745 C2 5 10 15 20 На Фіг. 9 з'єднувальна втулка 124 і з'єднувальна ділянка 116 встановлені так, що вони розташовані врівень одна з одною. Цьому варіанту надають перевагу, коли мало вільного простору. Фіг. 10 і 11 ілюструють екрануючий корпус 114 відповідно до другого варіанта втілення, в якому як з'єднувальну втулку 124 використовують окрему втулку. Цей варіант втілення серед інших переваг дозволяє отримати дуже просту конструкцію екрануючого корпуса 114. У напрямку до кінця кабелю, з'єднаного з виводом 112, екрануючий корпус 114 містить конусну ділянку 144, яка забезпечує згинальні рухи кабелю без пошкодження шару ізоляції 106 при встановленні виводу до електронного компонента (не показано на кресленнях). Даний винахід забезпечує низькоомне електричне з'єднання між захисною оболонкою кабелю і пристроєм сполучення з'єднувача, що може, зокрема, бути важливим для з'єднувачів високої напруги в автомобільній галузі. Надаються два варіанти конструкції. Проблему з'єднання з екрануючим корпусом вирішують або шляхом опресування захисної оболонки кабелю у виїмку на екрануючому корпусі у варіанті з інтегрованою втулкою або, у варіанті з окремою втулкою, між окремим екрануючим корпусом і втулкою. Проблему приєднання екрануючого корпуса до пристрою сполучення електронного компонента вирішують шляхом використання хвилястої пружинної шайби. Таким чином, контакт високого тиску може підтримуватись за умов вібрації, диференційного зсуву внаслідок теплового розширення або навантажень в результаті прикладання до кабелю механічної напруги. Більш того, хвиляста пружина компенсує допуски на збирання, виключаючи потребу у жорстких допусках на обробку. В цілому, даний винахід може використовуватись для будь-якого пристрою, де є необхідним з'єднання із захисною оболонкою кабелю. Цифрові позначення для посилання 100 102 104 106 108 110 112 114 116 118 120 122 124 126 127 130 132 134 136 138 140 142 144 Опис Екранований кабель Центральна жила Захисне оплетення Шар ізоляції Оболонка кабелю Вузол захисної кінцевої заробки Вивід для центральної жили Екрануючий корпус З'єднувальна ділянка Пристрій сполучення Хвиляста пружинна шайба Виїмка для утримування хвилястої пружинної шайби З'єднувальна втулка Гвинтове з'єднання Поверхня розділу між вологим і сухим середовищем Перше ущільнення Друге ущільнення Кожух Стискна втулка Фланець Скошена ділянка Оглядове віконце Конусна ділянка 25 ФОРМУЛА ВИНАХОДУ 30 1. Вузол захисної кінцевої заробки для з'єднання екрануючої оболонки (104) екранованого кабелю (100), що має ізольований провідник (102), оточений екрануючою оболонкою, який включає: електропровідний екрануючий корпус (114) для встановлення електричного зв'язку між зазначеною екрануючою оболонкою (104) та електропровідним пристроєм сполучення (118), засоби кріплення (126) для фіксації зазначеного екрануючого корпуса (114) у пристрої сполучення (118), 5 UA 106745 C2 5 10 15 20 25 30 35 40 45 електропровідний пружинний елемент (120), розміщений між зазначеним екрануючим корпусом (114) та пристроєм сполучення (118) для встановлення електричного контакту у стиснутому стані пружинного елемента (120), який відрізняється тим, що екрануючий корпус (114) має кільцевий фланець (138) і для утворення електричного контакту між кільцевим фланцем (138) екрануючого корпуса (114) і пристроєм сполучення (118) пружинний елемент (120) виконаний з можливістю стискання в осьовому напрямку, причому кільцевий фланець (138) виконаний так, що при кріпленні екрануючого корпуса (114) до пристрою сполучення (118) контактна поверхня кільцевого фланця входить в круговий контакт з пристроєм сполучення (118) через пружинний елемент (120) по площі пружинного елемента. 2. Вузол захисної кінцевої заробки за п. 1, який відрізняється тим, що пружинний елемент (120) виконано у вигляді хвилястої пружинної шайби. 3. Вузол захисної кінцевої заробки за п. 1 або 2, який відрізняється тим, що екрануючий корпус (114) виконаний у вигляді муфти переважно трубчастої форми, що має утримуючі засоби (122) для кріплення зазначеного пружинного елемента (120) в екрануючому корпусі (114). 4. Вузол захисної кінцевої заробки за п. 3, який відрізняється тим, що зазначені утримуючі засоби (122) утворені кільцевою виїмкою для розміщення пружинного елемента. 5. Вузол захисної кінцевої заробки за п. 4, який відрізняється тим, що для спрощення монтажу зазначеного пружинного елемента (120) на передній поверхні екрануючого корпуса (114) виконана скошена ділянка (140). 6. Вузол захисної кінцевої заробки за будь-яким з попередніх пунктів, який відрізняється тим, що захисний корпус (114) має екрануючу з'єднувальну ділянку (116), яка виконана у вигляді втулки, яка може охоплюватись екрануючою оболонкою кабелю (104). 7. Вузол захисної кінцевої заробки за п. 6, який відрізняється тим, що додатково містить з'єднувальну втулку (124) для фіксації екрануючої оболонки (104) на з'єднувальній ділянці (116) екрануючого корпуса. 8. Вузол захисної кінцевої заробки за п. 7, який відрізняється тим, що з'єднувальна втулка (124) виконана як одне ціле з екрануючим корпусом (114). 9. Вузол захисної кінцевої заробки за п. 8, який відрізняється тим, що з'єднувальна втулка (124) містить принаймні одне оглядове віконце (142) для візуального контролю правильного положення екрануючої оболонки. 10. Вузол захисної кінцевої заробки за одним з пунктів 7-9, який відрізняється тим, що екрануюча оболонка (104) зафіксована на з'єднувальній ділянці (116) екрануючого корпуса (114) за допомогою пресованого, зварного або паяного з'єднання між з'єднувальною втулкою (124) і з'єднувальною ділянкою (116) екрануючого корпуса. 11. Вузол захисної кінцевої заробки за одним з пунктів 7-10, який відрізняється тим, що аксіальний розмір з'єднувальної втулки (124) вибираний таким, що він перевищує довжину з'єднувальної ділянки (116), для того, щоб з'єднувальна втулка могла приводитись у безпосередній контакт з кабелем (100). 12. Вузол захисної кінцевої заробки за будь-яким з попередніх пунктів, який відрізняється тим, що екрануючий корпус (114) виготовлений як виточена, лита або штампована деталь, переважно з алюмінію. 13. Вузол захисної кінцевої заробки за будь-яким з попередніх пунктів, який відрізняється тим, що передбачене принаймні одне ущільнення (130, 132) для захисту електричного з'єднання між екрануючим корпусом і пристроєм сполучення від проникнення пилу або води. 14. Вузол захисної кінцевої заробки за будь-яким з попередніх пунктів, який відрізняється тим, що засоби кріплення містять (126) принаймні одне гвинтове з'єднання. 6 UA 106745 C2 7 UA 106745 C2 8 UA 106745 C2 9 UA 106745 C2 10 UA 106745 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
