Пружна стійка в.п. сабліна ґрунтообробної сільгоспмашини

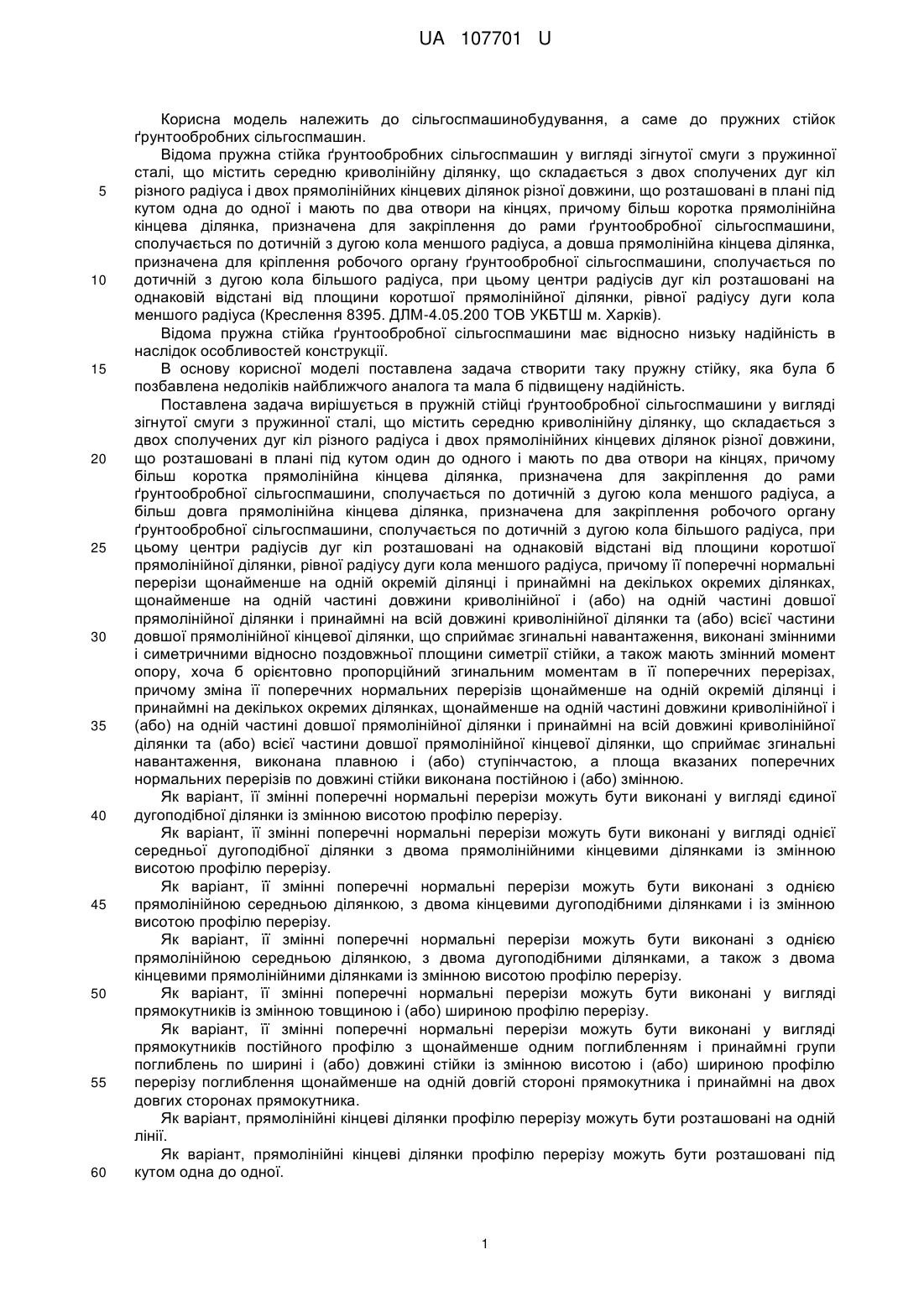

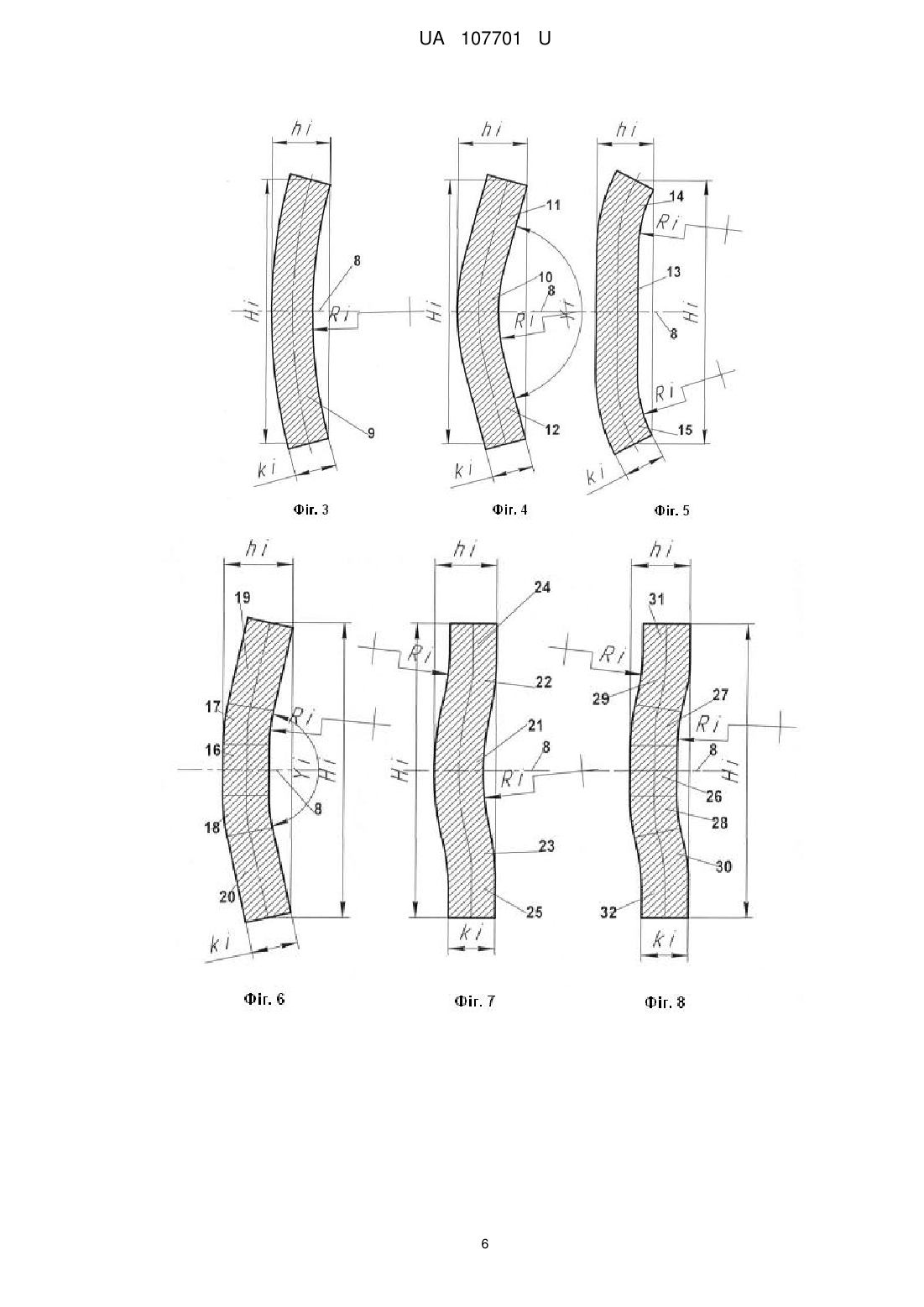

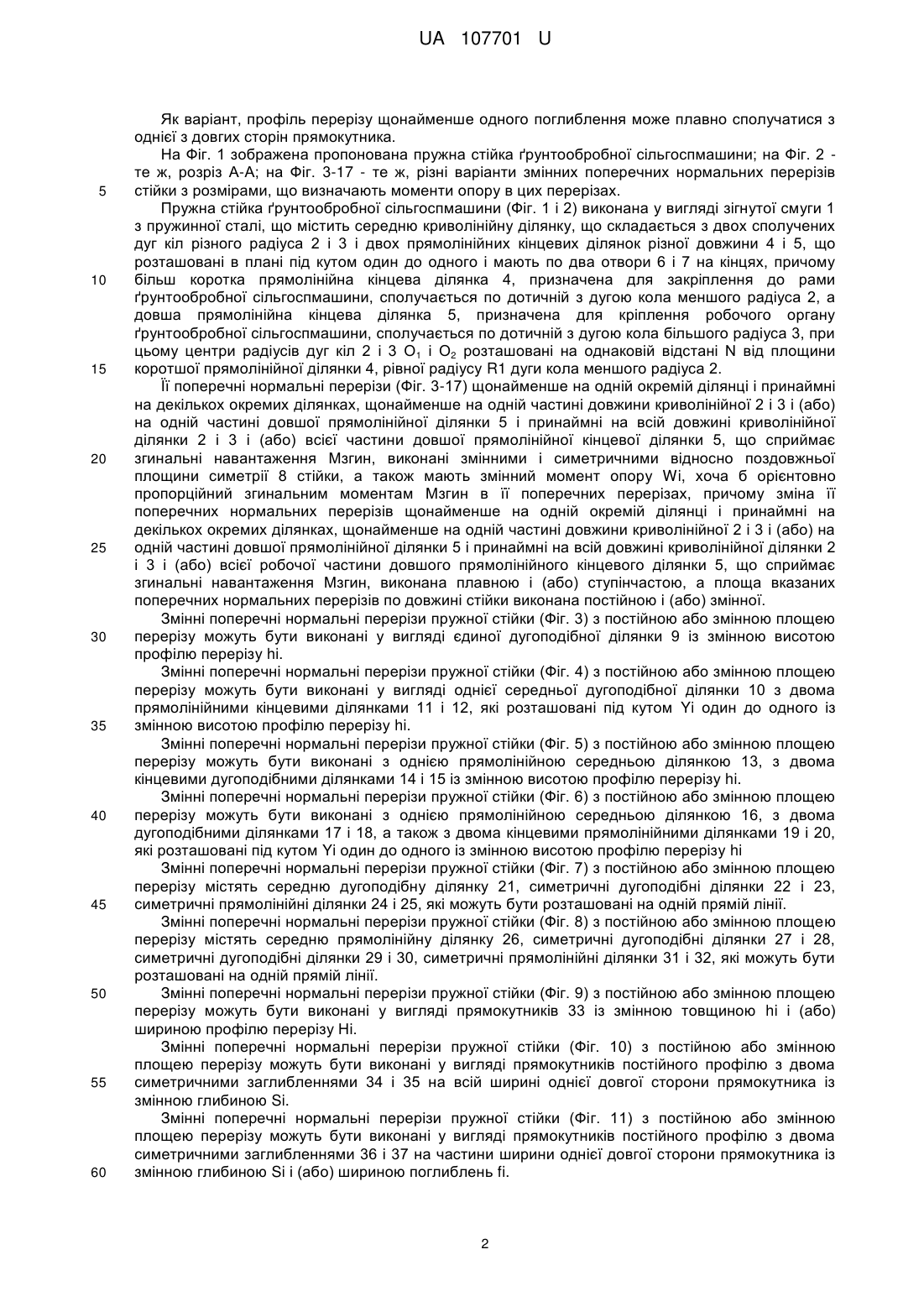

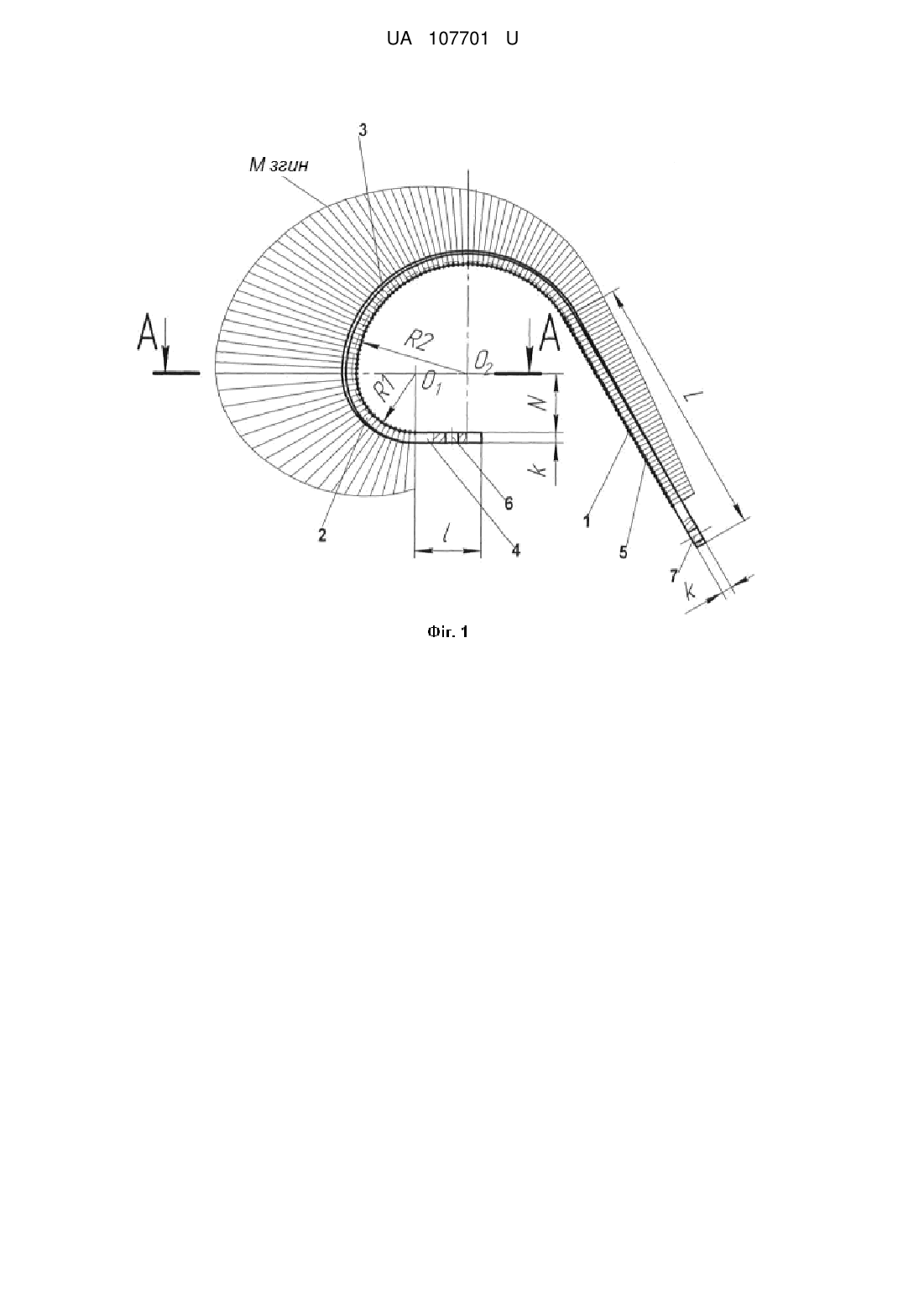

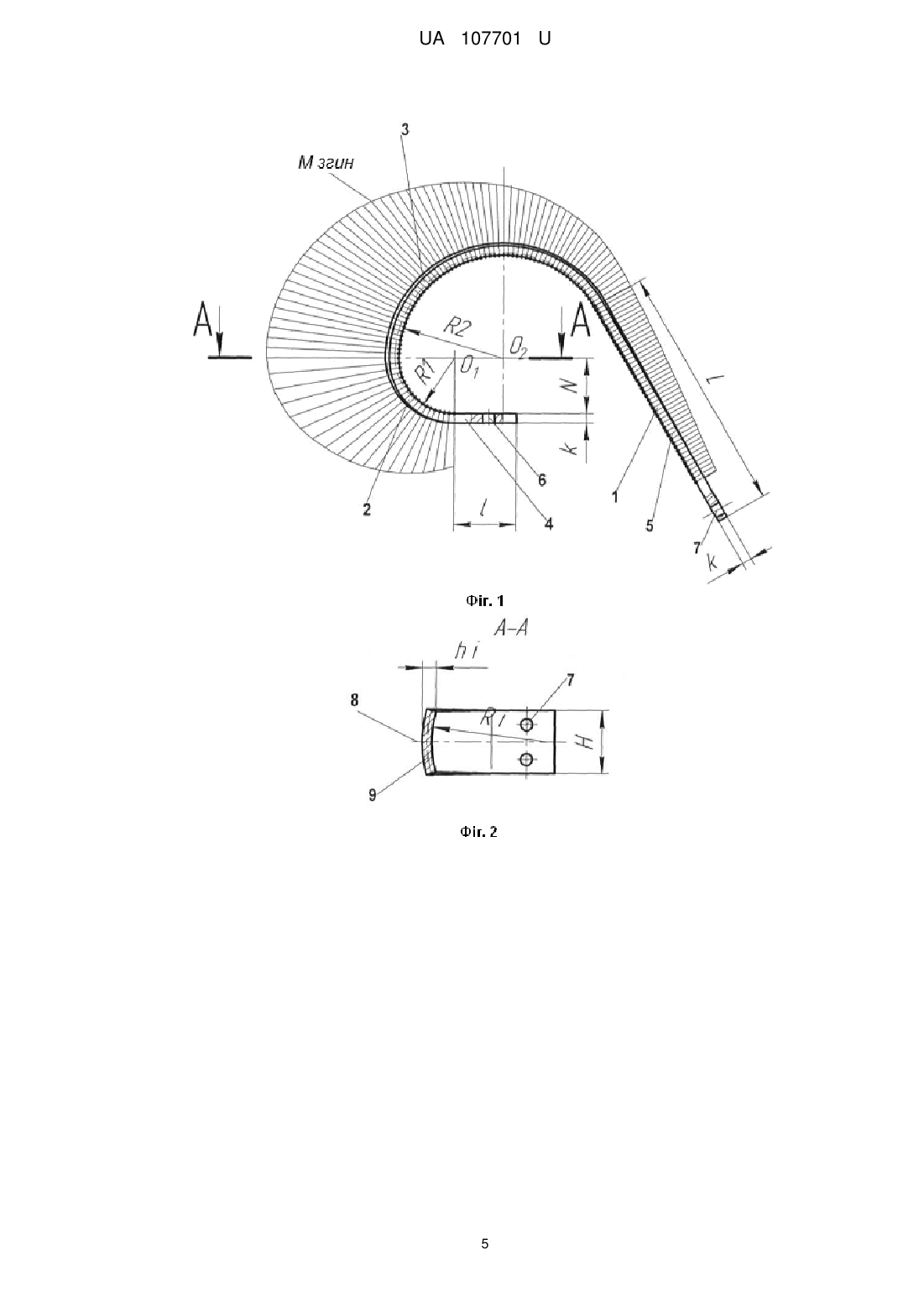

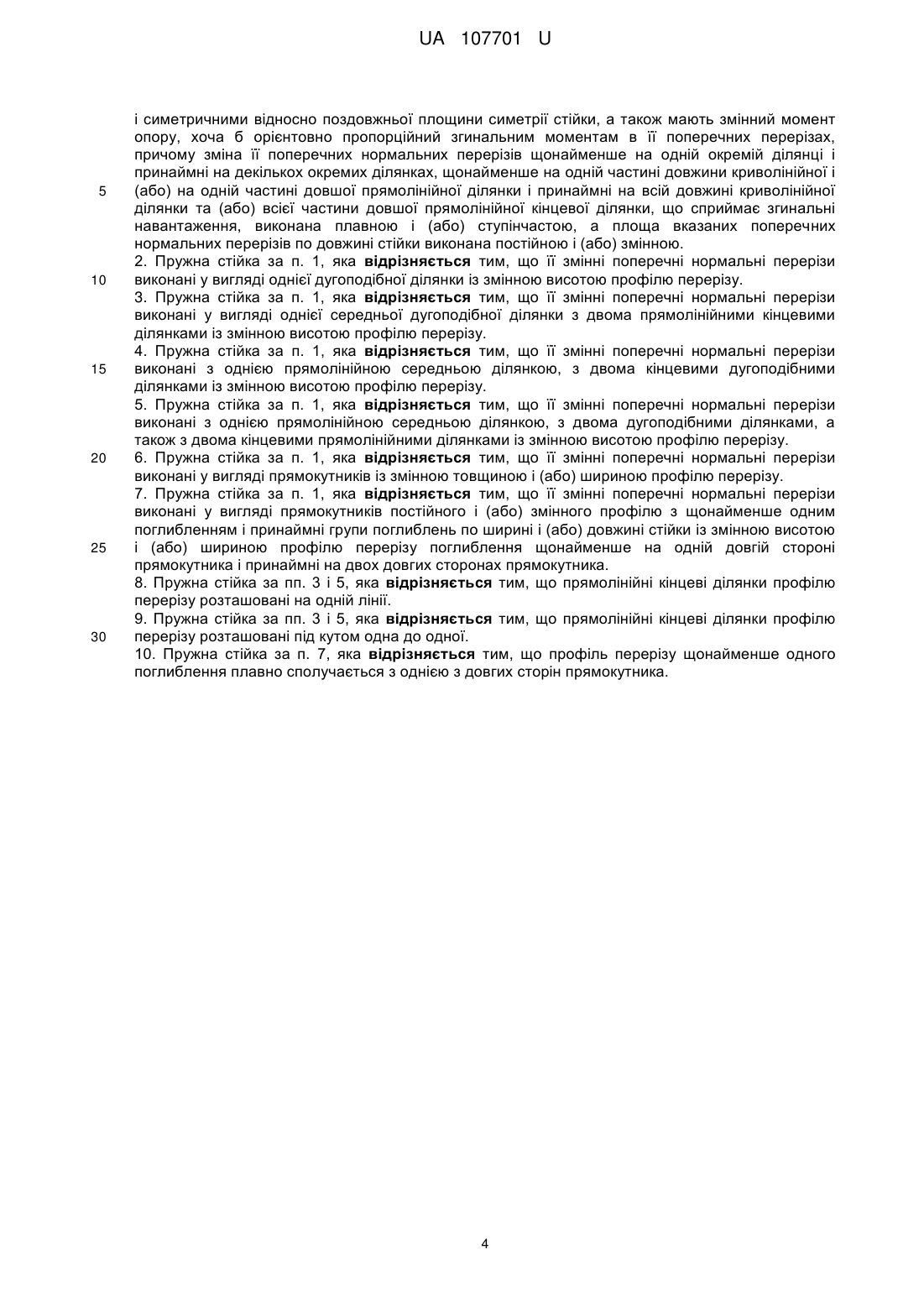

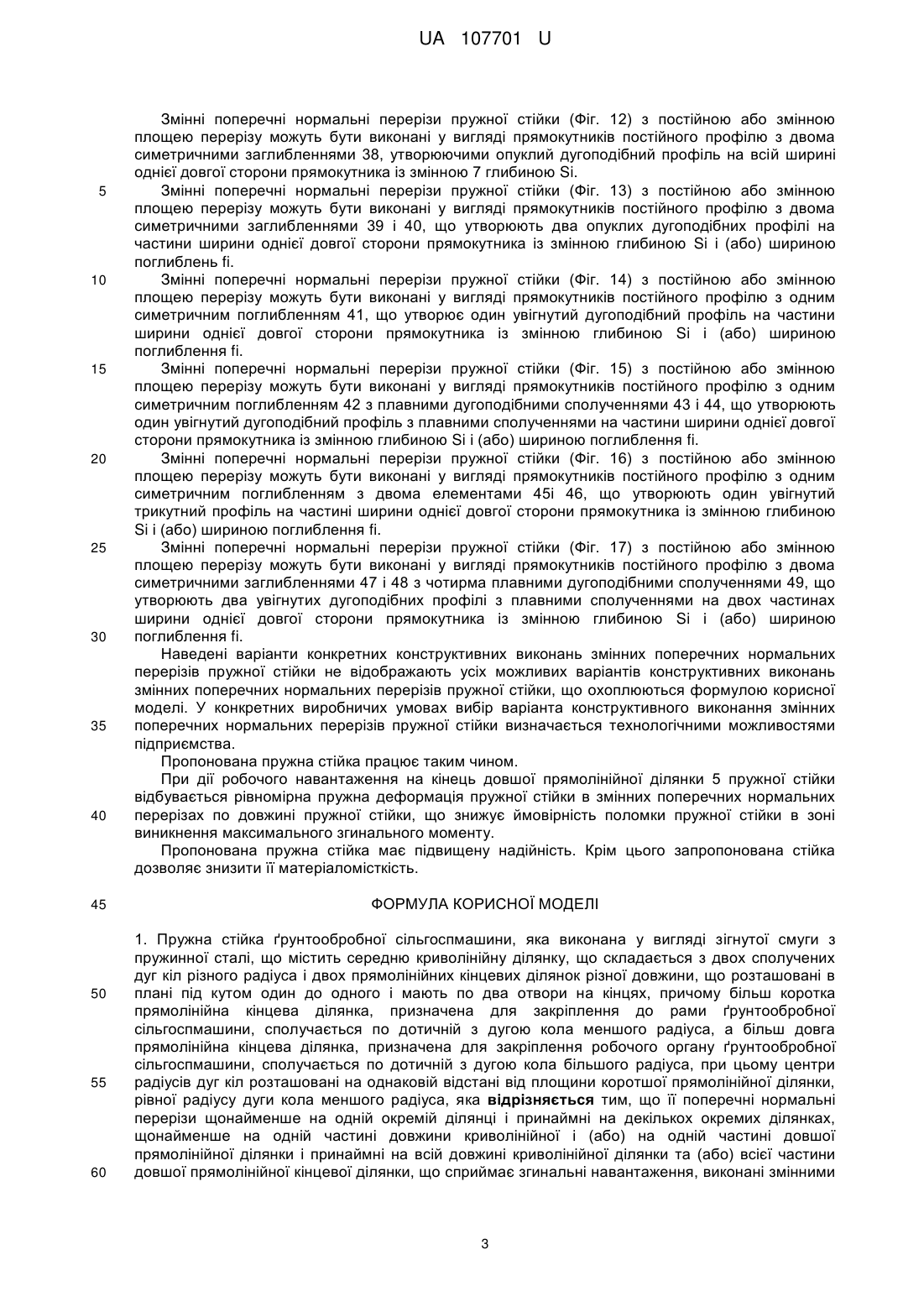

Реферат: UA 107701 U UA 107701 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільгоспмашинобудування, а саме до пружних стійок ґрунтообробних сільгоспмашин. Відома пружна стійка ґрунтообробних сільгоспмашин у вигляді зігнутої смуги з пружинної сталі, що містить середню криволінійну ділянку, що складається з двох сполучених дуг кіл різного радіуса і двох прямолінійних кінцевих ділянок різної довжини, що розташовані в плані під кутом одна до одної і мають по два отвори на кінцях, причому більш коротка прямолінійна кінцева ділянка, призначена для закріплення до рами ґрунтообробної сільгоспмашини, сполучається по дотичній з дугою кола меншого радіуса, а довша прямолінійна кінцева ділянка, призначена для кріплення робочого органу ґрунтообробної сільгоспмашини, сполучається по дотичній з дугою кола більшого радіуса, при цьому центри радіусів дуг кіл розташовані на однаковій відстані від площини коротшої прямолінійної ділянки, рівної радіусу дуги кола меншого радіуса (Креслення 8395. ДЛМ-4.05.200 ТОВ УКБТШ м. Харків). Відома пружна стійка ґрунтообробної сільгоспмашини має відносно низьку надійність в наслідок особливостей конструкції. В основу корисної моделі поставлена задача створити таку пружну стійку, яка була б позбавлена недоліків найближчого аналога та мала б підвищену надійність. Поставлена задача вирішується в пружній стійці ґрунтообробної сільгоспмашини у вигляді зігнутої смуги з пружинної сталі, що містить середню криволінійну ділянку, що складається з двох сполучених дуг кіл різного радіуса і двох прямолінійних кінцевих ділянок різної довжини, що розташовані в плані під кутом один до одного і мають по два отвори на кінцях, причому більш коротка прямолінійна кінцева ділянка, призначена для закріплення до рами ґрунтообробної сільгоспмашини, сполучається по дотичній з дугою кола меншого радіуса, а більш довга прямолінійна кінцева ділянка, призначена для закріплення робочого органу ґрунтообробної сільгоспмашини, сполучається по дотичній з дугою кола більшого радіуса, при цьому центри радіусів дуг кіл розташовані на однаковій відстані від площини коротшої прямолінійної ділянки, рівної радіусу дуги кола меншого радіуса, причому її поперечні нормальні перерізи щонайменше на одній окремій ділянці і принаймні на декількох окремих ділянках, щонайменше на одній частині довжини криволінійної і (або) на одній частині довшої прямолінійної ділянки і принаймні на всій довжині криволінійної ділянки та (або) всієї частини довшої прямолінійної кінцевої ділянки, що сприймає згинальні навантаження, виконані змінними і симетричними відносно поздовжньої площини симетрії стійки, а також мають змінний момент опору, хоча б орієнтовно пропорційний згинальним моментам в її поперечних перерізах, причому зміна її поперечних нормальних перерізів щонайменше на одній окремій ділянці і принаймні на декількох окремих ділянках, щонайменше на одній частині довжини криволінійної і (або) на одній частині довшої прямолінійної ділянки і принаймні на всій довжині криволінійної ділянки та (або) всієї частини довшої прямолінійної кінцевої ділянки, що сприймає згинальні навантаження, виконана плавною і (або) ступінчастою, а площа вказаних поперечних нормальних перерізів по довжині стійки виконана постійною і (або) змінною. Як варіант, її змінні поперечні нормальні перерізи можуть бути виконані у вигляді єдиної дугоподібної ділянки із змінною висотою профілю перерізу. Як варіант, її змінні поперечні нормальні перерізи можуть бути виконані у вигляді однієї середньої дугоподібної ділянки з двома прямолінійними кінцевими ділянками із змінною висотою профілю перерізу. Як варіант, її змінні поперечні нормальні перерізи можуть бути виконані з однією прямолінійною середньою ділянкою, з двома кінцевими дугоподібними ділянками і із змінною висотою профілю перерізу. Як варіант, її змінні поперечні нормальні перерізи можуть бути виконані з однією прямолінійною середньою ділянкою, з двома дугоподібними ділянками, а також з двома кінцевими прямолінійними ділянками із змінною висотою профілю перерізу. Як варіант, її змінні поперечні нормальні перерізи можуть бути виконані у вигляді прямокутників із змінною товщиною і (або) шириною профілю перерізу. Як варіант, її змінні поперечні нормальні перерізи можуть бути виконані у вигляді прямокутників постійного профілю з щонайменше одним поглибленням і принаймні групи поглиблень по ширині і (або) довжині стійки із змінною висотою і (або) шириною профілю перерізу поглиблення щонайменше на одній довгій стороні прямокутника і принаймні на двох довгих сторонах прямокутника. Як варіант, прямолінійні кінцеві ділянки профілю перерізу можуть бути розташовані на одній лінії. Як варіант, прямолінійні кінцеві ділянки профілю перерізу можуть бути розташовані під кутом одна до одної. 1 UA 107701 U 5 10 15 20 25 30 35 40 45 50 55 60 Як варіант, профіль перерізу щонайменше одного поглиблення може плавно сполучатися з однієї з довгих сторін прямокутника. На Фіг. 1 зображена пропонована пружна стійка ґрунтообробної сільгоспмашини; на Фіг. 2 те ж, розріз А-А; на Фіг. 3-17 - те ж, різні варіанти змінних поперечних нормальних перерізів стійки з розмірами, що визначають моменти опору в цих перерізах. Пружна стійка ґрунтообробної сільгоспмашини (Фіг. 1 і 2) виконана у вигляді зігнутої смуги 1 з пружинної сталі, що містить середню криволінійну ділянку, що складається з двох сполучених дуг кіл різного радіуса 2 і 3 і двох прямолінійних кінцевих ділянок різної довжини 4 і 5, що розташовані в плані під кутом один до одного і мають по два отвори 6 і 7 на кінцях, причому більш коротка прямолінійна кінцева ділянка 4, призначена для закріплення до рами ґрунтообробної сільгоспмашини, сполучається по дотичній з дугою кола меншого радіуса 2, а довша прямолінійна кінцева ділянка 5, призначена для кріплення робочого органу ґрунтообробної сільгоспмашини, сполучається по дотичній з дугою кола більшого радіуса 3, при цьому центри радіусів дуг кіл 2 і 3 О1 і О2 розташовані на однаковій відстані N від площини коротшої прямолінійної ділянки 4, рівної радіусу R1 дуги кола меншого радіуса 2. Її поперечні нормальні перерізи (Фіг. 3-17) щонайменше на одній окремій ділянці і принаймні на декількох окремих ділянках, щонайменше на одній частині довжини криволінійної 2 і 3 і (або) на одній частині довшої прямолінійної ділянки 5 і принаймні на всій довжині криволінійної ділянки 2 і 3 і (або) всієї частини довшої прямолінійної кінцевої ділянки 5, що сприймає згинальні навантаження Мзгин, виконані змінними і симетричними відносно поздовжньої площини симетрії 8 стійки, а також мають змінний момент опору Wi, хоча б орієнтовно пропорційний згинальним моментам Мзгин в її поперечних перерізах, причому зміна її поперечних нормальних перерізів щонайменше на одній окремій ділянці і принаймні на декількох окремих ділянках, щонайменше на одній частині довжини криволінійної 2 і 3 і (або) на одній частині довшої прямолінійної ділянки 5 і принаймні на всій довжині криволінійної ділянки 2 і 3 і (або) всієї робочої частини довшого прямолінійного кінцевого ділянки 5, що сприймає згинальні навантаження Мзгин, виконана плавною і (або) ступінчастою, а площа вказаних поперечних нормальних перерізів по довжині стійки виконана постійною і (або) змінної. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 3) з постійною або змінною площею перерізу можуть бути виконані у вигляді єдиної дугоподібної ділянки 9 із змінною висотою профілю перерізу hi. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 4) з постійною або змінною площею перерізу можуть бути виконані у вигляді однієї середньої дугоподібної ділянки 10 з двома прямолінійними кінцевими ділянками 11 і 12, які розташовані під кутом Yi один до одного із змінною висотою профілю перерізу hi. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 5) з постійною або змінною площею перерізу можуть бути виконані з однією прямолінійною середньою ділянкою 13, з двома кінцевими дугоподібними ділянками 14 і 15 із змінною висотою профілю перерізу hi. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 6) з постійною або змінною площею перерізу можуть бути виконані з однією прямолінійною середньою ділянкою 16, з двома дугоподібними ділянками 17 і 18, а також з двома кінцевими прямолінійними ділянками 19 і 20, які розташовані під кутом Yi один до одного із змінною висотою профілю перерізу hi Змінні поперечні нормальні перерізи пружної стійки (Фіг. 7) з постійною або змінною площею перерізу містять середню дугоподібну ділянку 21, симетричні дугоподібні ділянки 22 і 23, симетричні прямолінійні ділянки 24 і 25, які можуть бути розташовані на одній прямій лінії. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 8) з постійною або змінною площею перерізу містять середню прямолінійну ділянку 26, симетричні дугоподібні ділянки 27 і 28, симетричні дугоподібні ділянки 29 і 30, симетричні прямолінійні ділянки 31 і 32, які можуть бути розташовані на одній прямій лінії. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 9)з постійною або змінною площею перерізу можуть бути виконані у вигляді прямокутників 33 із змінною товщиною hi і (або) шириною профілю перерізу Ні. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 10) з постійною або змінною площею перерізу можуть бути виконані у вигляді прямокутників постійного профілю з двома симетричними заглибленнями 34 і 35 на всій ширині однієї довгої сторони прямокутника із змінною глибиною Si. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 11) з постійною або змінною площею перерізу можуть бути виконані у вигляді прямокутників постійного профілю з двома симетричними заглибленнями 36 і 37 на частини ширини однієї довгої сторони прямокутника із змінною глибиною Si і (або) шириною поглиблень fi. 2 UA 107701 U 5 10 15 20 25 30 35 40 45 50 55 60 Змінні поперечні нормальні перерізи пружної стійки (Фіг. 12) з постійною або змінною площею перерізу можуть бути виконані у вигляді прямокутників постійного профілю з двома симетричними заглибленнями 38, утворюючими опуклий дугоподібний профіль на всій ширині однієї довгої сторони прямокутника із змінною 7 глибиною Si. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 13) з постійною або змінною площею перерізу можуть бути виконані у вигляді прямокутників постійного профілю з двома симетричними заглибленнями 39 і 40, що утворюють два опуклих дугоподібних профілі на частини ширини однієї довгої сторони прямокутника із змінною глибиною Si і (або) шириною поглиблень fi. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 14) з постійною або змінною площею перерізу можуть бути виконані у вигляді прямокутників постійного профілю з одним симетричним поглибленням 41, що утворює один увігнутий дугоподібний профіль на частини ширини однієї довгої сторони прямокутника із змінною глибиною Si і (або) шириною поглиблення fi. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 15) з постійною або змінною площею перерізу можуть бути виконані у вигляді прямокутників постійного профілю з одним симетричним поглибленням 42 з плавними дугоподібними сполученнями 43 і 44, що утворюють один увігнутий дугоподібний профіль з плавними сполученнями на частини ширини однієї довгої сторони прямокутника із змінною глибиною Si і (або) шириною поглиблення fi. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 16) з постійною або змінною площею перерізу можуть бути виконані у вигляді прямокутників постійного профілю з одним симетричним поглибленням з двома елементами 45і 46, що утворюють один увігнутий трикутний профіль на частині ширини однієї довгої сторони прямокутника із змінною глибиною Si і (або) шириною поглиблення fi. Змінні поперечні нормальні перерізи пружної стійки (Фіг. 17) з постійною або змінною площею перерізу можуть бути виконані у вигляді прямокутників постійного профілю з двома симетричними заглибленнями 47 і 48 з чотирма плавними дугоподібними сполученнями 49, що утворюють два увігнутих дугоподібних профілі з плавними сполученнями на двох частинах ширини однієї довгої сторони прямокутника із змінною глибиною Si і (або) шириною поглиблення fi. Наведені варіанти конкретних конструктивних виконань змінних поперечних нормальних перерізів пружної стійки не відображають усіх можливих варіантів конструктивних виконань змінних поперечних нормальних перерізів пружної стійки, що охоплюються формулою корисної моделі. У конкретних виробничих умовах вибір варіанта конструктивного виконання змінних поперечних нормальних перерізів пружної стійки визначається технологічними можливостями підприємства. Пропонована пружна стійка працює таким чином. При дії робочого навантаження на кінець довшої прямолінійної ділянки 5 пружної стійки відбувається рівномірна пружна деформація пружної стійки в змінних поперечних нормальних перерізах по довжині пружної стійки, що знижує ймовірність поломки пружної стійки в зоні виникнення максимального згинального моменту. Пропонована пружна стійка має підвищену надійність. Крім цього запропонована стійка дозволяє знизити її матеріаломісткість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пружна стійка ґрунтообробної сільгоспмашини, яка виконана у вигляді зігнутої смуги з пружинної сталі, що містить середню криволінійну ділянку, що складається з двох сполучених дуг кіл різного радіуса і двох прямолінійних кінцевих ділянок різної довжини, що розташовані в плані під кутом один до одного і мають по два отвори на кінцях, причому більш коротка прямолінійна кінцева ділянка, призначена для закріплення до рами ґрунтообробної сільгоспмашини, сполучається по дотичній з дугою кола меншого радіуса, а більш довга прямолінійна кінцева ділянка, призначена для закріплення робочого органу ґрунтообробної сільгоспмашини, сполучається по дотичній з дугою кола більшого радіуса, при цьому центри радіусів дуг кіл розташовані на однаковій відстані від площини коротшої прямолінійної ділянки, рівної радіусу дуги кола меншого радіуса, яка відрізняється тим, що її поперечні нормальні перерізи щонайменше на одній окремій ділянці і принаймні на декількох окремих ділянках, щонайменше на одній частині довжини криволінійної і (або) на одній частині довшої прямолінійної ділянки і принаймні на всій довжині криволінійної ділянки та (або) всієї частини довшої прямолінійної кінцевої ділянки, що сприймає згинальні навантаження, виконані змінними 3 UA 107701 U 5 10 15 20 25 30 і симетричними відносно поздовжньої площини симетрії стійки, а також мають змінний момент опору, хоча б орієнтовно пропорційний згинальним моментам в її поперечних перерізах, причому зміна її поперечних нормальних перерізів щонайменше на одній окремій ділянці і принаймні на декількох окремих ділянках, щонайменше на одній частині довжини криволінійної і (або) на одній частині довшої прямолінійної ділянки і принаймні на всій довжині криволінійної ділянки та (або) всієї частини довшої прямолінійної кінцевої ділянки, що сприймає згинальні навантаження, виконана плавною і (або) ступінчастою, а площа вказаних поперечних нормальних перерізів по довжині стійки виконана постійною і (або) змінною. 2. Пружна стійка за п. 1, яка відрізняється тим, що її змінні поперечні нормальні перерізи виконані у вигляді однієї дугоподібної ділянки із змінною висотою профілю перерізу. 3. Пружна стійка за п. 1, яка відрізняється тим, що її змінні поперечні нормальні перерізи виконані у вигляді однієї середньої дугоподібної ділянки з двома прямолінійними кінцевими ділянками із змінною висотою профілю перерізу. 4. Пружна стійка за п. 1, яка відрізняється тим, що її змінні поперечні нормальні перерізи виконані з однією прямолінійною середньою ділянкою, з двома кінцевими дугоподібними ділянками із змінною висотою профілю перерізу. 5. Пружна стійка за п. 1, яка відрізняється тим, що її змінні поперечні нормальні перерізи виконані з однією прямолінійною середньою ділянкою, з двома дугоподібними ділянками, а також з двома кінцевими прямолінійними ділянками із змінною висотою профілю перерізу. 6. Пружна стійка за п. 1, яка відрізняється тим, що її змінні поперечні нормальні перерізи виконані у вигляді прямокутників із змінною товщиною і (або) шириною профілю перерізу. 7. Пружна стійка за п. 1, яка відрізняється тим, що її змінні поперечні нормальні перерізи виконані у вигляді прямокутників постійного і (або) змінного профілю з щонайменше одним поглибленням і принаймні групи поглиблень по ширині і (або) довжині стійки із змінною висотою і (або) шириною профілю перерізу поглиблення щонайменше на одній довгій стороні прямокутника і принаймні на двох довгих сторонах прямокутника. 8. Пружна стійка за пп. 3 і 5, яка відрізняється тим, що прямолінійні кінцеві ділянки профілю перерізу розташовані на одній лінії. 9. Пружна стійка за пп. 3 і 5, яка відрізняється тим, що прямолінійні кінцеві ділянки профілю перерізу розташовані під кутом одна до одної. 10. Пружна стійка за п. 7, яка відрізняється тим, що профіль перерізу щонайменше одного поглиблення плавно сполучається з однією з довгих сторін прямокутника. 4 UA 107701 U 5 UA 107701 U 6 UA 107701 U 7 UA 107701 U 8 UA 107701 U 9 UA 107701 U 10 UA 107701 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
